Трансформаторы тока наружной установки 35-220 кВ

Подробности
Категория: ТТ и ТН
  • ТТ
  • высоковольтное
  • среднее напряжение

Для наружной установки выпускают трансформаторы тока с масляной изоляцией типа ТФН. Трансформаторы имеют кольцевые магнитопроводы из ленточной стали с навитыми на них вторичными обмотками. Первичная обмотка из многожильного провода проходит через отверстия магнитопровода. Эту конструкцию называют звеньевой или восьмерочной. Магнитопровод с обмотками помещен в фарфоровый изолятор, заполненный маслом. Первичная обмотка состоит из двух секций, которые переключаются параллельно или последовательно.
Трансформатор ТФНД-35М — в фарфоровой покрышке наружной установки восьмерочной конструкции с обмотками для дифференциальной защиты.
ТФНДНОМ — модернизированный (без металлического маслорасширителя) с обмотками для дифференциальной защиты.

Первичную обмотку выполняют из двух одинаковых секций, соединяемых последовательно или параллельно после отключения трансформатора тока от сети, благодаря чему трансформатор имеет два номинальных тока, находящихся в отношении 1 :2.
ТФНД220-1 — малогабаритный; первичная обмотка состоит из четырех секций, соединяемых параллельно (на 1200 А), параллельно-последовательно (на 600 А) или последовательно (на 300 А), вторичная обмотка состоит из четырех сердечников.
Трансформатор тока ТФКН330А (Б) — с фарфоровой крышкой, с кабельно-конденсаторной изоляцией для наружной установки; А (Б) — категория электрооборудования по длине пути утечки внешней изоляции, на номинальный первичный ток 500— 1000 — 2000 А. В настоящее время трансформаторы тока типов ТФН, ТФНД, ТФНР заменяют на трансформаторы серии ТФЗМ в фарфоровой покрышке с обмотками звеньевого типа, маломасляные.
Трансформатор тока серии ТФЗМ-ЗЗА предназначен для передачи сигнала измерительной информации приборам и устройствам защиты и управления в сетях с изолированной нейтралью; их применяют в открытых распределительных устройствах.
Трансформатор состоит из первичной и вторичной обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Первичная обмотка имеет форму петли и проходит через окно вторичной обмотки. Вторичные обмотки изолированы друг от друга и заключены в общую бумажную изоляцию: одна из них класса точности 10Р предназначена для защиты, другая — класса точности 0,5 — для измерения.
Трансформатор тока ТФЗм35А-ХЛ1 — в фарфоровой покрышке с обмоткой змеевого типа, маслонаполненный, напряжением 35 кВ; предназначен для передачи сигнала измерительной информации в сетях с изолированной нейтралью; дополняет серию ТФН35М исполнением, предназначенным для эксплуатации в условиях холодного климата.
Трансформаторы тока ТФЗМ110 Б, ТФЗМ150Б, ТФЗМ150А, ТФЗМ220Б на номинальные токи до 2000 А, их применяют в открытых распределительных устройствах сетей с эффективно заземленной нейтралью. Первичная обмотка представляет собой петлю и имеет две секции при первичном напряжении 110 и 150 кВ и четыре секции на напряжении 220 кВ, соединяемые последовательно, последовательно-параллельно или параллельно, благодаря чему трансформаторы можно включать на различные токи. Вторичная обмотка при первичном напряжении 110 кВ состоит из трех обмоток, а при напряжении 150, 220 кВ — из четырех обмоток, изолированных друг от друга и заключенных в общую бумажную изоляцию. Две или три из них класса точности 10Р предназначены для защиты, одна класса точности 0,5 — для измерения. Маслорасширитель установлен на фарфоровой покрышке и обеспечивает необходимый уровень масла под обмоткой при колебаниях температуры. Для номинальных напряжений 330, 500 и 750 кВ изготовляют каскадные трансформаторы тока.
Трансформатор тока ТРНВ330Б-ПУ1 является опорным, маслонаполненным, одноступенчатым аппаратом с рымовидной бумажно-масляной изоляцией конденсаторного типа наружной установки, с номинальным напряжением 330 кВ, Б — категория электрооборудования по длине пути утечки внешней изоляции. Внутренняя изоляция трансформатора расположена на вторичных обмотках. Внешней изоляцией является фарфоровая покрышка. Кольцевая часть обмотки расположена в маслорасширителе трансформатора тока.
ТФНКД500 — каскадный, выполнен в виде вертикальной фарфоровой колонны, состоящей из двух конструктивно самостоятельных частей — верхней и нижней ступеней. Номинальный первичный ток 2000, 1000 А; номинальный вторичный ток 1 А.

Трансформатор тока ТФНКД-500
Встроенные трансформаторы тока ТВ устанавливают в баке масляного выключателя или силового трансформатора на напряжение 10 — 220 кВ. Трансформатор выполняют в виде тороида. Магнитопровод — ленточный, выполнен из электротехнической стали. Роль первичной обмотки трансформатора выполняет ввод масляного выключателя высокого напряжения или силового трансформатора. Вторичная обмотка намотана равномерно на магнитопроводе. Изменение коэффициента трансформации у трансформатора тока получают изменением числа витков вторичной обмотки. Вторичные обмотки имеют четыре ответвления, основные выводы соответствуют номинальному положительному току. Погрешность увеличивается при работе трансформатора на ответвлении с неполным числом витков.

Трансформаторы тока встроенные

Тип ТТ

Клима-тическое испол-
нение

Напряжение ввода выключателя, кВ

Вариант испол-нения

Номи-
нальный ток, А

Номи-
нальная нагрузка, В А, в классе точности

Терми-
ческая стойкость

пер-вич-ный

вто-рич-ный

0,5

1

3

10

Ток, кА

Время, с

ТВГ-20-1 *

—

20

_

9000

5

20

_





99

4

ТВГ-20-1У *

–

20

—

18000

5

50

_





162

4

ТВВГ-24-1 *

–

24

–

12000

5

30

—

_



144

4

ТВ-10-1

У2

10

6000/5

6000

5

20

—

—



250

3

ТВ-35-1

У2

35

200/5

75-200

5

—

—

20

20

125

4







300/5 600/5

100-300

5

—

10

20

20

20(3)

4







200 -600

5

10

10-20

20



40(3)

4







1500/5

600-1500

5

10; 30

—

_



63(3) 8

4

TB-35-II

У2; Т2

35

150/5

50-150

5

—

—

—

1′ 1: 20; 30

3



ХЛ2

—

300/5

100-300

5

—

_

30

20; 30; 40

16

3

TB-35-III

У2

35

200/5

75-200

5

—

—

20

20

3

_



У2; Т2

—

300/5

100-300

5

—

10

20

20

31,5

3



ХЛ2

—

600/5

200-600

5

—

10; 20

20

20

63

3







1500/5

600-1500

5

10; 30

—

—

_

80

3

TB-35-IV

У2

35

1200/1

600-1200

1

30

30

—

_

80

3







2000/1

1000-2000

1

30

—

—

_

125

3







3000/1

1200-3000

1

30

—

—

_

200

3







1200/5

600-1200

5

30

30

—

—

63

3







2000/5

1000-2000

5

30

—

—

_

63

3







3000/5

1200 – 3000

5

30

—

_

_

80

3

TB-35-V

У2

35

300/5

100-3000

5

—

10

20

20

31,5

3







600/5

400-600

5

—

10

20

_

63

3







1500/5

600-1500

5

10; 30

—

—

_

125

3







2000/5

750-2000

5

30; 40

—

_

_

125

3

ТВ-110-1

У2

110

200/5

750-2000

5

—

—

_

10; 20; 30

20

3







300/5

100-300

5



—

—

20; 30; 40

31,5

3







600/5

200-600

5

10

20

40; 50

30; 40

63

3







1000/5

400-1000

5

10; 20; 30

10; 20; 25; 50

30; 50; 75



63

3

Тип ТТ

Клима-тическое испол-
нение

Напряжение ввода выключателя, кВ

Вариант испол-нения

Номи-
нальный ток, А

Номи-
нальная нагрузка, В А, в классе точности

Терми-
ческая стойкость

пер-вич-ный

вто-рич-ный

0,5

1

3

10

Ток, кА

Время, с

ТВ-110-И

У2

110

200/5

750-200

5

—

10

20

15; 20

20

3







300/5

100-300

5

–

10, 15

20; 30

20

31,5

3

ТВ-110-11

У2

110

600/5

200-600

5

25

15

15

–

63

3







1000/5

500-1000

5

10; 25; 50

15; 60

–

–

100

3







2000/5

1000-2000

5

50

60

–

–

125

3







1000/5

500-1000

1

25

60

–

–

50

3







2000/1

1000-2000

1

50

60

–

–

50

3

TB-220-I

У2; XЛ2

220

600/5

200 – 600

5

10

20; 30

40; 50

40

63

3







1000/5

400-1000

5

15; 20

20; 30; 50

30; 50

–

63

3







2000/5

500 – 2000

5

20; 30; 50

50

50

–

125

3







1000/1

400-1000

1

10; 15; 30

20; 40

40

–

80

3







2000/1

500 – 2000

1

30; 40; 50

20

40

–

160

3

TB-220-II

У2

220

1200/5

600-1200

5

20; 30

15

–

–

125

3







2000/5

1000-2000

5

30

–

–

–

125

3







3000/5

1200-3000

5

30

–

–

–

200

3







1200/1

600-1200

1

20; 30

30

–

–

100

3







2000/1

1000-2000

1

30

–

–

–

160

3







3000/1

1200-3000

1

30







250

3

* Снят с производства

Примечание. Обозначение типа трансформатора тока Т — трансформатор; В — встроенный, число — напряжение ввода выключателя или трансформатора, кВ (далее буквы Г — генераторный, В — с водяным охлаждением)

Трансформатор тока ТВМ-110 — встроенный, для работы в трансформаторном масле; применяют для установки на вводах во внутренней полости силовых трансформаторов или автотрансформаторов. Трансформатор состоит из кольцевого магнитопровода, выполненного из электротехнической стали, с намотанной на него вторичной обмоткой. Первичной обмоткой является ввод силового трансформатора или автотрансформатора.
Трансформатор ТВВГ24-1 — встроенный, с водяным охлаждением, генераторный; предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления при его установке на нулевых вводах турбогенератора типа ТВВ-800-2.

  • Назад
  • Вперёд
  • Вы здесь:
  • org/ListItem”> Главная
  • Оборудование
  • ТТ и ТН
  • Проверка трансформаторов напряжения

Еще по теме:

  • Трансформаторы тока 35 и 110 кВ для силовых трансформаторов
  • Двигатели трехфазные асинхронные с короткозамкнутым ротором взрывозащищенные серии ВАО 0,25—110 кВт
  • Вопрос замены устаревших высоковольтных выключателей 6-10 кВ
  • Тепловизионное обследование ТТ 110-330кВ
  • Тепловизионный контроль ТТ

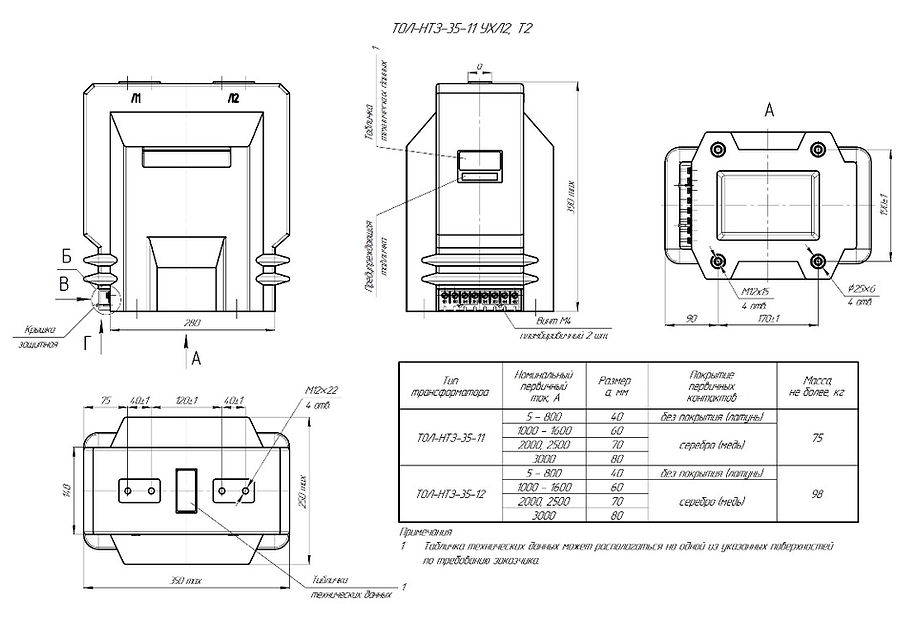

Трансформаторы тока наружной установки с литой изоляцией типа GIF на номинальное напряжение 10-35 кВ

Трансформатор представляет собой одноступенчатую литую конструкцию. Первичная обмотка, сердечник и вторичная обмотка – залиты циклоалифатической эпоксидной смолой под вакуумом.

Трансформатор имеет медную первичную обмотку, по отдельному заказу возможно изготовление с переключением числа витков. Вторичные обмотки – многовитковые, выполнены из медного провода, расположены на шихтованных магнитопроводах из холоднокатаной кристаллической изотропной стали.

Выводы каждой из вторичных обмоток находятся в отдельной коробке, расположенной в нижней части трансформатора. Коробка защищена от случайного прикосновения алюминиевой крышкой. Внизу коробки находится съёмная монтажная панель для подвода кабельных вводов.

Паспортная табличка выполнена фотохимическим способом на металле и устойчива к агрессивным воздействиям окружающей среды. Болты, гайки и шайбы выполнены из нержавеющей стали.

Контакты первичной обмотки представляет плоский контакт из сплава AlMgSi0,5 F22. Присоединение высоковольтных проводов с помощью болтов М12, материал А2-80, А4-80 или 8.8tZn. Момент затяжки 200 Нм (20 кгс.м ).

Для заземления корпуса трансформатора в его металлическом основании вварен винт М8, который соединяется с заземляющим контуром подстанции. Возможно использование основания коробки в качестве заземляющего контакта.

 Таблица основных метрологических и технических характеристик
трансформаторов тока GIF:
п.п.Наименование параметра Значение параметра:
1 Номинальное напряжение, кВ от 10 до 35
2 Наибольшее рабочее напряжение, кВ от 12 до 40,5
3 Номинальная частота, Гц 50
4 Номинальные первичные токи, А от 30 до 4 800
5 Номинальный вторичный ток, А 1 и/или 5
6

Ток термической стойкости, кА

* Конкретное значение указывается в паспорте и на табличке трансформатора, согласно заказа, в зависимости от значения первичного тока 		 от 1 до 60*
7Ток электродинамической стойкости, кА I терм.*2,5
8 Время протекания тока термической стойкости, с  1; 3
9 Класс точности обмоток на измерение: 0,2; 0,2S; 0,5; 0,5S; 1;
10 Коэфициент безопасности приборов 5; 10
11 Номинальная нагрузка обмоток на измерение, ВА от 0,8 до 100
12Класс точности обмоток на защиту: 5Р; 10P
13Предельная кратность цепей защиты: от 5 до 40
14Номинальная нагрузка цепей защиты, ВА от 1 до 100
15Длина пути утечки, мм от 665 до 1 823
16Масса, кг от 65 до 255
17Климатическое исполнение и категория размещения:УХЛ1 (-60. ..+45)
18

Габаритно-установочные чертежи*:

Номинальное напряжение 10 кВ:

чертеж GIF 10-48

чертеж GIF 10-49

Номинальное напряжение 20 кВ:

чертеж GIF 20-45

чертеж GIF 20-46

Номинальное напряжение 35 кВ:

чертеж GIF 30-45

чертеж GIF 30-46

чертеж GIF 36-53

чертеж GIF 36-58

чертеж GIF 36-59

чертеж GIF 36-68

чертеж GIF 36-69

чертеж GIF 40,5

чертеж GIF 40,5-O

 * точный габаритный чертеж сообщается после заполнения опросного листа на трансформатор тока типа GIF.



Китай 35 кВ Трансформатор тока с масляным баком Производители и поставщики – Прямая цена с завода

Китай 35 кВ Трансформатор тока с масляным баком Производители и поставщики – Прямая цена с завода – HUAYI

Главная > Продукт > Трансформатор тока

Трансформатор тока

35 кВ представляет собой наружный, однофазный и масляный трансформатор тока с мертвым баком, который используется для измерения и релейной защиты 35 кВ, 50 или 60 Гц.

Отправить запрос

Каталог продукции 2020

Подробная информация о продукте

Описание продукта

Особенности конструкции

Корпус трансформатора установлен в заполненном трансформаторным маслом баке и обработан вакуумной сушкой и погружением в масло. , может эффективно предотвратить старение масла.

Подходящие рабочие условия

1. Высота над уровнем моря не более 1000 м.

2. Максимальное изменение температуры окружающей среды не более -50~+45°С.

3. Универсальный продукт используется только в местах с относительной влажностью менее 85%.

4. Поле установки не оказало серьезного влияния на трансформаторную изоляцию, пар, химические

отложения, запыленность и другие взрывоопасные и коррозионные среды, а также поле без

серьезной тряски и ударов.

Упаковка и доставка

Детали упаковки: стандартная международная упаковка, подходящая для любых специальных требований клиента по воздуху или морю

Детали доставки: 3-14 дней

Описание продукта

Название продукта: LB-35KV Масляный трансформатор тока CT для наружной установки

Этот трансформатор тока с промасленной бумажной изоляцией предназначен для наружного применения, применим к номинальной частоте 50 Гц или 60 Гц, номинальному напряжению 35 кВ. , используется для учета электроэнергии, измерения тока и релейной защиты.

Габаритный чертеж

Технический паспорт

 Rated voltage, kV

20

33

35

Highest voltage for equipment, kV

24

36

40.5

Номинальная частота, Гц

50; 60

Номинальное выдерживаемое напряжение промышленной частоты, кВ

50/65

70

95

Rated lightning impulse voltage, kV

125

170

200

Flashover distance, mm

235

325

385

кри. расстояние, мм

Ш1:480

Ш2:500

W3:745

W1:720

W2:900

W3:1120

W1:810mm

W2:1020mm

W3:1260mm

Mechanical load, N

2500

Rated primary current, A

5~2000

Rated secondary current, A

1;2;5

Класс точности

0,1; 0,2; 0,5; 0,2 с; 0,5 с; 0,5 с; 5П; 10П; PX…

. ФС

5; 10

Факторы предела точности  ALF

10; 15; 20; 25; 30; 40

Краткий термический ток (Maximum), KA

100 × IPR


Сертификация

Продукты компании не передавали национальную сертификацию Китая, некоторые из продуктов, которые не были выдвинуты на национальные продукты. членами STL, SGS, BV и т. д. В настоящее время HYEE прошла сертификацию ISO9001,14001, OHSAS18001, все продукты и технологии соответствуют стандартам GB и IEC, последовательно получили десятки почетных званий, таких как «Провинциальный технологический центр предприятия», «Национальный техническое предприятие и т. д.

Наши клиенты

Участвовал во многих ключевых национальных проектах, таких как строительство железных дорог, олимпийских стадионов и ветряных электростанций. Также HYEE на протяжении многих лет была выбрана в качестве квалифицированного поставщика SGCC.

Безупречное предпродажное, продажное и послепродажное обслуживание завоевало доверие и поддержку клиентов. Признание клиентов является движущей силой постоянного стремления и усилий людей HYEE.

Наши иностранные клиенты

Продукция экспортировалась в Северную Америку, Южную Америку, Юго-Восточную Азию, Ближний Восток, Африку и другие регионы мира. Безопасно эксплуатируется более чем в 40 странах и регионах.

Наша компания

Dalian Huayi Electric Power Electric Appliances Co., Ltd находится в Даляне «Китайская столица измерительных трансформаторов».

HYEE является профессиональным производителем измерительных трансформаторов высокого, среднего и низкого напряжения различных типов, грозозащитных разрядников, реакторов, сухих трансформаторов и другого электрооборудования.

Свяжитесь с нами

Hot Tags: Трансформатор тока с масляным баком 35 кВ, Китай, производители, поставщики, завод, цена, купить

Сопутствующие товары

  • Трансформатор тока 69 кВ для установки вне помещений с масляным…

  • класс

    трансформатора тока 123КВ погруженный маслом КТ

  • Трансформатор тока 36кВ Цена

  • Мертвый резервуар 110 кВ Многожильный трансформатор тока

  • Трансформатор тока 110 кВ

  • Трансформатор тока литого типа 35 кВ

Запрос

Внутренний трансформатор тока

МВ | Шнайдер Электрик Глобальный

Внутренние трансформаторы тока среднего напряжения отлиты из эпоксидной смолы и предназначены для изоляции до 40,5 кВ

Назад Инструментальные трансформаторы

    • Особенности

      Полный ассортимент трансформаторов тока для измерения и защиты, используемых в помещении
      – Соответствует стандарту IEC 61869-2
      – Номинальный ток: от 5 до 5000 А
      – Эталонное напряжение для изоляции: до 40,5 кВ
      Оптимизированная конструкция и производительность
      – Индивидуальный размер для установки в ячейке Schneider Electric
      – Стандартный размер формата DIN
      – Класс точности до 0,2S для измерения, 5P или PX для защиты
      Подходит для использования во всех типах ячеек среднего напряжения и в суровых условиях, включая:
      – Блоки в металлическом корпусе
      – Блоки в металлическом корпусе
      – Среды с потенциально взрывоопасной атмосферой

      Преимущества

      Имея более 1 миллиона датчиков, работающих по всему миру, и 45-летний опыт работы, мы можем предложить необходимые вам знания и решения в области датчиков. Наша линейка CT отвечает вашим конкретным потребностям в измерениях, обеспечивая при этом полную гибкость.

      Применение

      – Внутреннее применение в сетях среднего напряжения
      – Подходит для использования во всех типах ячеек среднего напряжения

EcoStruxure™ для вашего бизнеса

EcoStruxure позволяет вам процветать в современном цифровом мире. Принимайте более взвешенные бизнес-решения с помощью масштабируемых и конвергентных решений для ИТ/ОТ.

  • Узнать больше

Не можете найти то, что ищете?

Свяжитесь с нашей командой по работе с клиентами в вашей стране или регионе, если у вас есть какие-либо вопросы или вам нужна дополнительная информация или техническая поддержка.

  • Связаться со службой поддержки

Часто задаваемые вопросы

Легко найдите и поделитесь ответом, который вы ищете, в нашей онлайн-службе часто задаваемых вопросов

  • Обзор FAQ открывается в новом окне

Нужна информация?

Просмотрите наш раздел ресурсов и найдите наиболее полезные инструменты и документы для всех наших продуктов

  • Просмотр

Услуги в области энергетики и устойчивого развития

Во-первых, представьте себе энергоэффективное, рентабельное и устойчивое предприятие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
