Содержание

Опорные ТТ | Опорные измерительные трансформаторы тока

Измерительные трансформаторы внутренней установки

Опорные трансформаторы тока

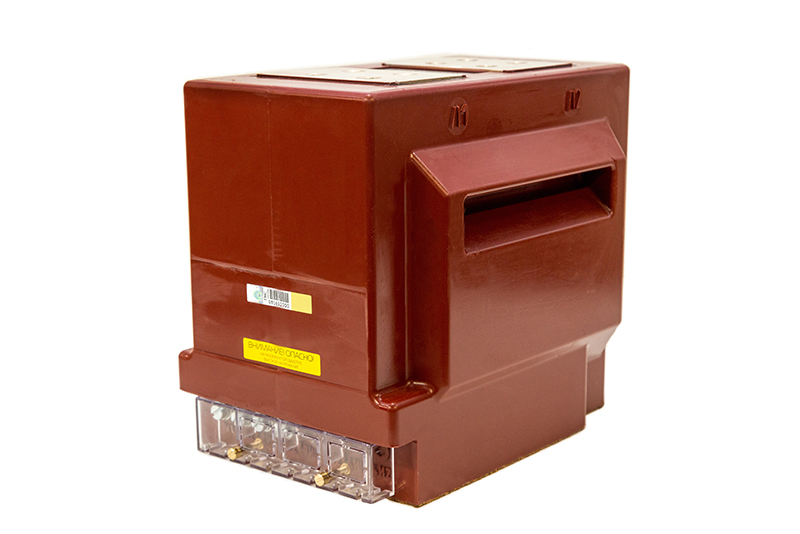

Опорные измерительные трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.

Обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Общая информация о трансформаторах тока внутренней установки

Трансформаторы тока 6 кВ, 10 кВ

Измерительные трансформаторы тока ТОЛ-НТЗ-10-11, -12, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-10-21, -22, -23

Измерительные трансформаторы тока ТОЛ-НТЗ-10-25, -26

Измерительный трансформатор тока ТОЛ-НТЗ-10-31

Измерительный трансформатор тока ТОЛ-НТЗ-41

Измерительный трансформатор тока ТОЛ-НТЗ-51

Измерительный трансформатор тока ТОЛ-НТЗ-61

Измерительные трансформаторы тока ТОЛ-НТЗ-10-71E, -72E, -73E

Трансформаторы тока 20 кВ

Измерительные трансформаторы тока ТОЛ-НТЗ-20-11, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-20-81E, -82E, -83E

Трансформаторы тока 35 кВ

Измерительные трансформатор тока ТОЛ-НТЗ-35-11, -12

ОБЩАЯ ИНФОРМАЦИЯ ОБ ОПОРНЫХ ТРАНСФОРМАТОРАХ ТОЛ-НТЗ-10 (20, 35)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 (именуемые в дальнейшем трансформаторы) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.

Трансформаторы обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
– верхнее значение температуры окружающего воздуха при эксплуатации с учетом перегрева внутри ячейки для исполнения «УХЛ» плюс 55 °С, для исполнения «Т» плюс 60 °С;
– нижнее значение температуры окружающего воздуха минус 60 °С для исполнения «УХЛ», минус 10 °С для исполнения «Т»;
– относительная влажность воздуха для исполнения «УХЛ» – 100 % при плюс 25 °С, для исполнения «Т» – 100 % при плюс 35 °С;
– высота над уровнем моря не более 1000 м;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69; – положение трансформаторов в пространстве – любое.

Трансформаторы, предназначенные для использования в системах нормальной эксплуатации атомных станций (именуемых в дальнейшем АС), относятся к классу 4 по 2.6 Нп-001.

Трансформаторы, предназначенные для использования в системе важной для безопасности нормальной эксплуатации АС, относятся к классу 3 и имеют классификационное обозначение 3Н по 2.6 Нп-001.

Трансформаторы, предназначенные для использования в системе безопасности АС, относятся к классу 2 и имеют классификационное обозначение 2О по 2.6 Нп-001.

Для ОАО «РЖД» областью применения трансформаторов являются тяговые подстанции, трансформаторные подстанции и линейные устройства тягового электроснабжения железных дорог.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по гОСТ 1516.3-96.

Уровень частичных разрядов изоляции первичной обмотки всех трансформаторов вне зависимости от уровня изоляции не превышает 20 пКл при напряжении измерения 1,1∙Uн. р/√3 кВ, где Uн.р – наибольшее рабочее напряжение.

Класс нагревостойкости трансформаторов – «В» по ГОСТ 8865-93.

Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Трансформаторы с различными конструктивными исполнениями и номинальным напряжением отличаются между собой размерами корпуса, формой, массой и расположением контактных выводов первичной обмотки.

Выводы первичной обмотки расположены на верхней или боковой поверхности трансформаторов. Трансформаторы, имеющие в своем обозначении букву «П», имеют возможность переключения по первичной стороне. Трансформаторы, имеющие в своем обозначении букву «Б», оснащены изолирующими барьерами.

Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора и имеют следующие варианты исполнений:
– А — параллельно установочной поверхности;
– В — перпендикулярно установочной поверхности;
– С — из гибкого провода, параллельно установочной поверхности.

Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены. Трансформаторы, имеющие в своем обозначении букву «К», имеют ответвления (отпайки) на одной или нескольких вторичных обмотках.

Трансформаторы подлежат периодической поверке по методике ГОСТ 8.217-2003.

Межповерочный интервал – 16 лет.
Трансформаторы ремонту не подлежат.
Средняя наработка до отказа – 4∙105 часов.
Средний срок службы – 30 лет.

Классификация трансформаторов тока | Заметки электрика

Добро пожаловать на страницы сайта «Заметки электрика».

В прошлой статье я рассказал Вам про трансформаторы тока и их назначение.

Но в настоящее время на рынке существует большой выбор и разнообразие трансформаторов тока. И чтобы Вам было легче ориентироваться среди них, необходимо их классифицировать.

Вот сегодня мы и поговорим об их разновидностях и классификации.

Классификация ТТ по назначению

Как разделяются трансформаторы тока по назначению, я подробно описал в статье про применение и назначение трансформаторов тока.

Еще существуют лабораторные трансформаторы тока, о которых я не упомянул в вышесказанной статье. Эти лабораторные ТТ имеют высокий класс точности и имеют несколько коэффициентов трансформации.

Так выглядит лабораторный трансформатор тока УТТ-6м1, установленный на моем рабочем стенде для проверки релейной защиты. Также мы его используем для измерения тока в первичной цепи при прогрузке автоматических выключателей более 100 (А).

Сейчас я подробно на нем останавливаться не буду. Расскажу о нем в отдельной статье. Кому интересно, то можете подписываться на статьи (в правой колонке сайта) и получать уведомление на почту о выходе новой статьи на сайте.

Классификация трансформаторов тока по месту установки

По месту установки трансформаторов тока их можно классифицировать следующим образом:

наружные
внутренние
встроенные
переносные
специальные

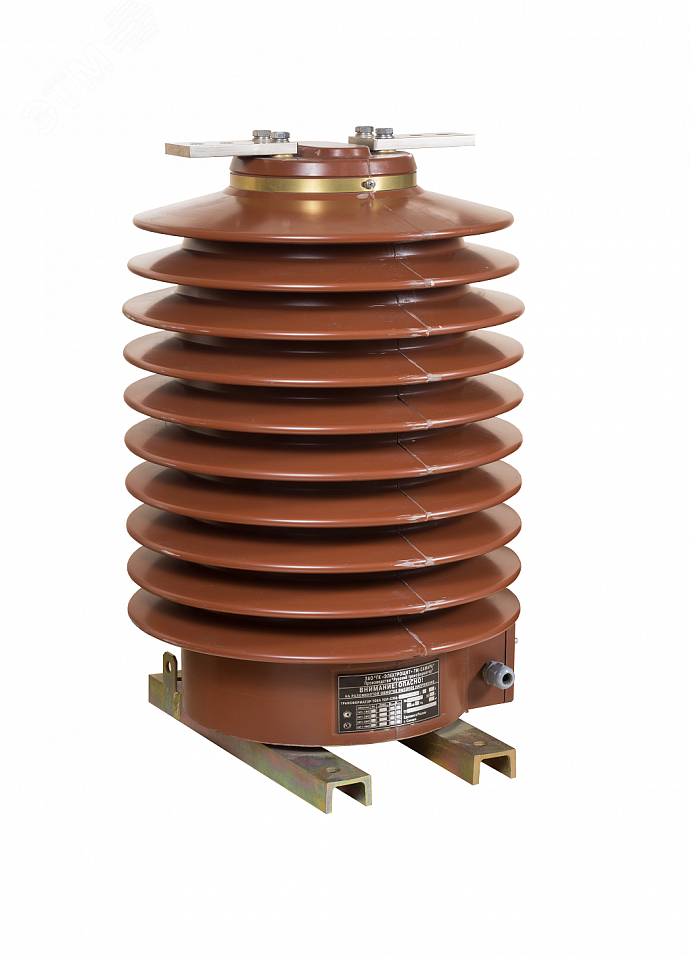

Наружные трансформаторы тока могут устанавливаться на открытом воздухе, т. е. это может быть открытое распределительное устройство (ОРУ). Категория размещения электрооборудования в данном случае является I и регламентируется ГОСТ 15150-69.

На фотографии ниже показаны трансформаторы тока наружной установки, установленные на стороне 110 (кВ).

Внутренние трансформаторы тока могут быть установлены только в закрытых помещениях. Это может быть закрытое распределительное устройство (ЗРУ), так и комплектное распределительное устройство (КРУ), а также все помещения закрытого типа, регламентируемого ГОСТом 15150-69.

Пример внутренней установки трансформаторов тока смотрите на фотографиях ниже.

Вот установка высоковольтного трансформатора тока ТПШЛ-10 в ЗРУ-110 (кВ). Этот трансформатор стоит в цепи короткозамыкателя.

На фотографии ниже показан пример установки высоковольтных трансформаторов тока ТПЛ-10 в кабельном отсеке ячейки КРУ напряжением 10 (кВ).

Это трансформаторы ТПФМ-10 на одной из распределительных подстанций 10 (кВ).

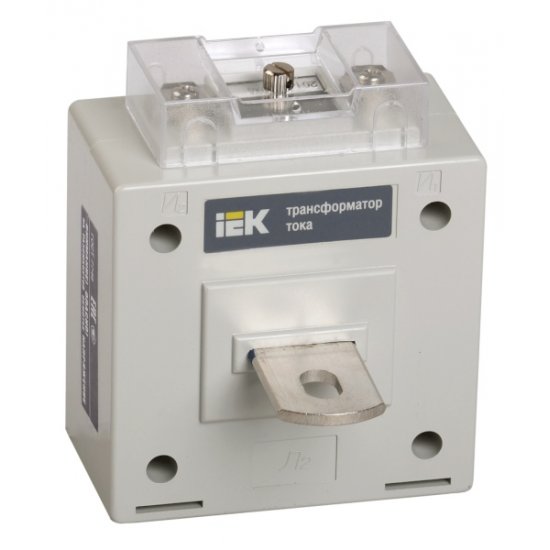

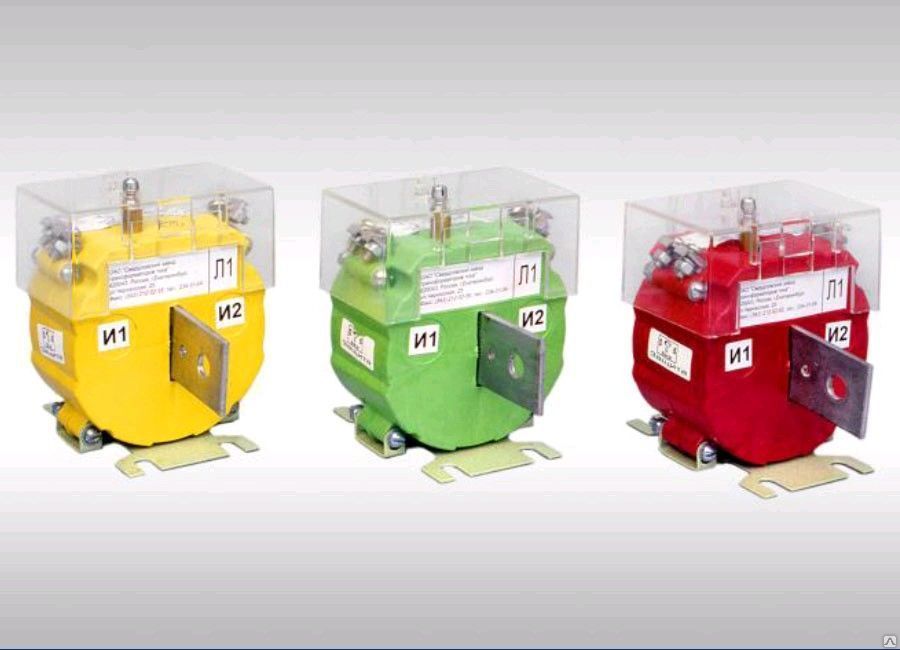

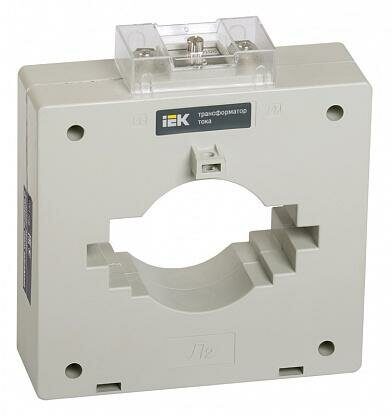

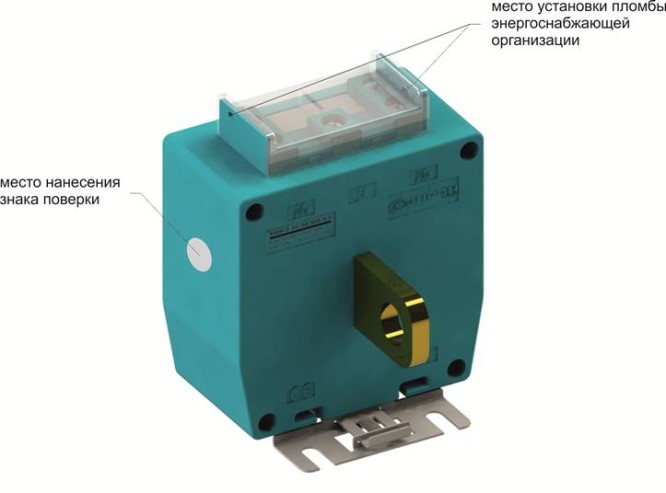

А это несколько примеров низковольтных трансформаторов тока внутренней установки: КЛ-0,66 и ТТИ-А.

Встроенные трансформаторы тока встраиваются в силовые трансформаторы, выключатели, генераторы и другие электрические машины. В качестве внутренней среды электрооборудования применяется трансформаторное масло или газ.

Пример встроенных ТТ Вы можете посмотреть на фотографии ниже. Эти трансформаторы тока ТВТ встроены в бак силового трансформатора 110/10 (кВ) мощностью 40 (МВА). Они установлены на стороне 110 (кВ) и основная цель их установки — это осуществление дифференциальной защиты трансформатора.

Переносные ТТ применяются для лабораторных электрических измерений и испытаний электрооборудования. Примером переносного трансформатора тока является лабораторный трансформатор тока, о котором я говорил в самом начале статьи.

Специальные ТТ предназначаются и устанавливаются в специальных электроустановках шахт, морских судов, электровозов. Сюда можно отнести трансформаторы тока, установленные в силовой цепи питания электрических печей высокой частоты. Мне лично не приходилось их видеть своими глазами.

Разделение ТТ по способу установки

По способу установки трансформаторов тока их можно классифицировать следующим образом:

проходные
опорные

Проходные ТТ применяют тогда, когда необходимо их установить в проеме стены или металлической поверхности (основания). Чаще всего они применяются в качестве вводов, а также на старых подстанциях с бетонным распределительным устройством (БРУ), по особенностям конструкций бетонных перегородок. Проходные трансформаторы тока играют роль проходного изолятора.

Как видно по фотографиям, проходные трансформаторы тока легко узнать по особенностям расположения выводов первичной обмотки. Один вывод всегда расположен вверху, другой — внизу.

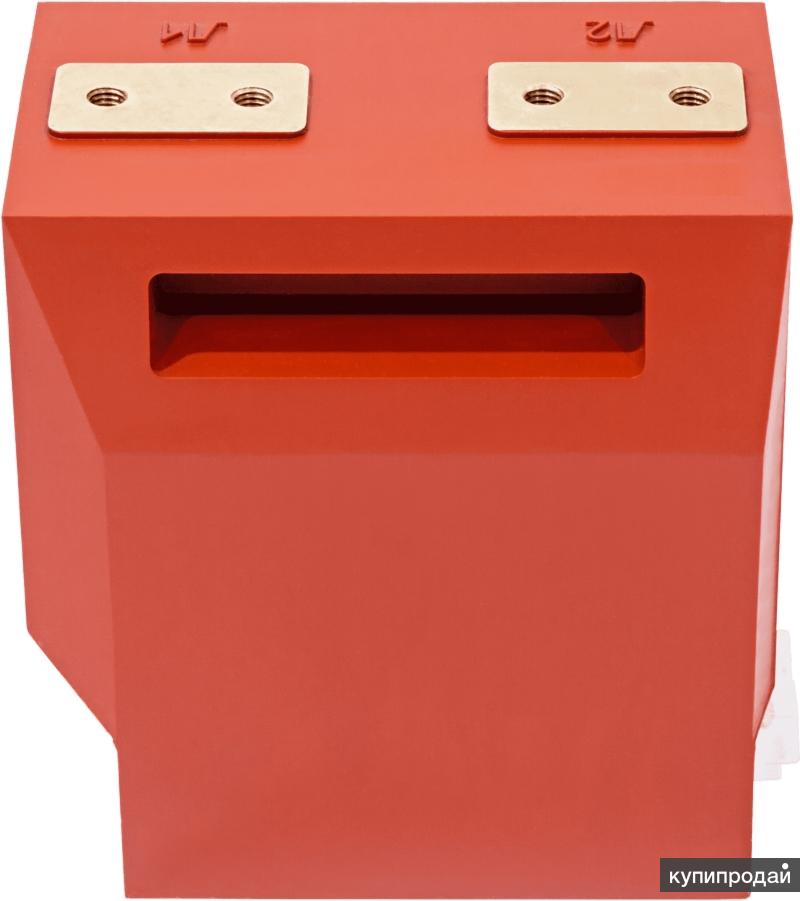

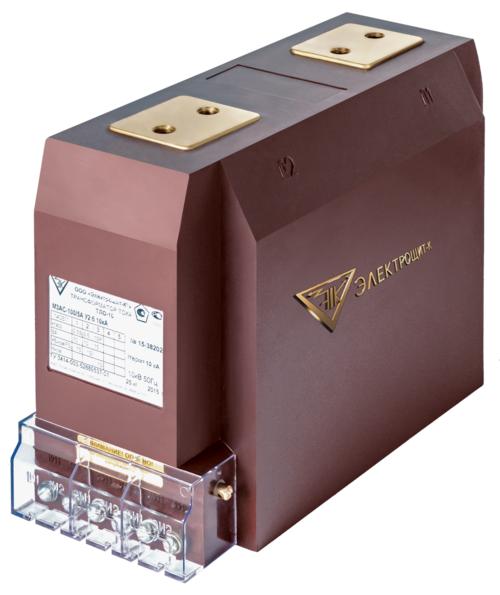

Опорные трансформаторы тока применяют и устанавливают на ровную опорную плоскость.

Отличительной особенностью опорных трансформаторов тока является то, что вывода первичной обмотки располагаются либо все вверху, либо один вывод слева, другой — справа.

Классификация трансформаторов тока по коэффициенту трансформации

В чем же заключается классификация трансформаторов тока по коэффициенту трансформации?

Трансформаторы тока бывают:

с одним постоянным коэффициентом трансформации (одноступенчатые)
с несколькими коэффициентами трансформации (многоступенчатые)

Трансформаторы тока с одним коэффициентом трансформации имеют на протяжении всего срока их службы и эксплуатации один постоянный коэффициент, который никаким образом изменить нельзя. Они и нашли самое широкое применение.

У трансформаторов тока с несколькими коэффициентами трансформации можно изменить этот коэффициент путем несложных манипуляций. Например, изменить число витков обмоток, как первичной, так и вторичной.

Опять же в пример Вам привожу свой лабораторный трансформатор тока УТТ-6м1.

Классификация трансформаторов тока по первичной обмотке

По конструкции первичной обмотки, трансформаторы тока можно разделить следующим образом:

с одним витком (одновитковые)
с несколькими витками (многовитковые)

Об этом мы поговорим с Вами в отдельной статье про одновитковые и многовитковые трансформаторы тока, т.к. материала по этой теме очень много.

Разделение ТТ по типу изоляции

Суть этого разделения заключается в способах изоляции обмоток трансформатора тока (первичной и вторичной). Существует следующие способы изоляции обмоток между собой:

твердая изоляция
вязкая изоляция
смешанная изоляция
газовая изоляция

Под твердой изоляцией подразумевается использование фарфора, полимерных материалов, бакелита, капрона и эпоксидной изоляции (смолы).

Вязкая изоляция состоит из компаундов различных составов.

Под смешанной изоляцией понимают бумажно-масляную изоляцию.

В качестве газовой изоляции применяется воздух или элегаз.

Классификация ТТ по методу преобразования

Классификация трансформаторов тока по методу преобразования заключается в самом принципе преобразования переменного электрического тока.

Различают следующие методы преобразования:

электромагнитные
оптико-электронные

Классификация трансформаторов тока по классу напряжения

Ну вот мы и добрались до класса напряжения. И конечно же трансформаторы тока тоже по ним делятся. Деление происходит очень легко и просто:

класс напряжения до 1 (кВ)
класс напряжения от 1 (кВ) и выше

Разницу по классу напряжения трансформаторов тока видно не вооруженным глазом.

Выводы

Из опыта эксплуатации и технического обслуживания трансформаторов тока на подстанциях своего предприятия скажу, что чаще всего трансформаторы тока с классом напряжения от 3-10 (кВ) выполняются проходными, реже опорными.

Все они предназначены для внутренней установки и имеют один коэффициент трансформации. Также у них используется 2 вторичные обмотки, одна из которых используется для цепей измерения и учета электроэнергии, а другая — для релейной защиты.

P.S. Если Вам необходимо узнать все классификационные характеристики конкретного трансформатора тока, то воспользуйтесь его паспортом. Если во время прочтения статьи у Вас появились вопросы, то смело задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как выбрать правильный трансформатор тока для вашего приложения

Важные пункты для выбора CT

Выход трансформатора тока
Размер проводника
Размер нагрузки или диапазон усилителей
Рейтинг Точность
Формул
Регулирующие требования
.
Использование катушек Роговского

Помогите мне выбрать правильный ТТ

Если вам предстоит проект по измерению мощности, скорее всего, вы сузили свой поиск измерителя мощности до нескольких вариантов. Будь то многоконтурное приложение или высокоточный учет в промышленных условиях, следующим шагом в подготовке проекта является выбор правильного трансформатора тока, чтобы максимизировать производительность вашего измерителя мощности. В процессе выбора может быть полезно ответить на несколько основных вопросов по применению, чтобы принять решение и рассмотреть несколько параметров, включая выходную мощность трансформатора тока, размер проводника, диапазон силы тока и точность. Если вам нужна помощь в принятии решения, обратитесь к производителю вашего измерителя мощности, чтобы он помог вам выбрать ТТ, который наилучшим образом соответствует целям измерения и бюджету вашего проекта.

ВЫХОД ТТ:

С каким выходом трансформатора тока совместим ваш измеритель мощности?

Трансформаторы тока доступны с несколькими вариантами выхода, некоторые из наиболее популярных из которых включают 333 мВ, 5 А или 80 мА. Критический вопрос в процессе выбора трансформатора тока: важно отметить, с каким выходом совместимо ваше измерительное оборудование. Несмотря на то, что расходомер может работать с несколькими вариантами вывода, может оказаться невозможным внести коррективы в полевых условиях для этого параметра, или его может потребоваться настроить на заводе-изготовителе.

В отличие от типичных трансформаторов тока с разъемным или сплошным сердечником, пояса Роговского имеют уникальный выход, который обычно рассчитан на низкое переменное напряжение (например, 150 мВ или менее) на 1000 А. Кроме того, присутствует фазовый сдвиг на 90 градусов. Многим измерителям и другим измерительным устройствам требуется более высокий сигнал, чем тот, который Роговски может обеспечить сам по себе, и они не сконфигурированы для компенсации фазового сдвига, поэтому важно работать с производителем вашего измерителя, чтобы определить, совместим ли этот специализированный ТТ напрямую с твое устройство.

РАЗМЕР ПРОВОДНИКА:

Вы измеряете большие шины/провода или небольшие ответвления?

Размеры проводника являются важным фактором и могут быть одним из решающих факторов при выборе ТТ. Любой используемый ТТ должен иметь возможность физически размещаться вокруг проводника, который вы планируете измерять. В то же время увеличение размера ТТ для размещения небольшого проводника может быть нецелесообразным как с точки зрения стоимости, так и с точки зрения места, необходимого на электрической панели, на которой может не хватить места для размещения большого жесткого трансформатора тока. В этой ситуации гибкая пояс Роговского может облегчить измерения в переполненных электрических панелях или распределительных устройствах, поскольку они могут легко скользить по негабаритным шинам в ограниченном пространстве, что делает их идеальным компромиссом между большим размером окна и гибкой функциональностью.

РАЗМЕР НАГРУЗКИ:

Сколько ампер вы будете измерять?

Как и физические размеры, размер измеряемой нагрузки является ключевым фактором. Все трансформаторы тока имеют диапазон входного тока или диапазон силы тока, спецификацию, которая указывает размер нагрузки, которую они могут эффективно измерить. Если нагрузка колеблется в течение дня, например, когда в вечерние часы мало людей, полезно выбрать трансформатор тока с широким диапазоном измерения тока, например гибкую пояс Роговского. Также важно отметить, что если нагрузка выходит за пределы диапазона датчика, измеритель может быть не в состоянии точно измерить нагрузку, поэтому важно всегда выбирать датчик с диапазоном, который соответствует тому, что вы собираетесь измерять.

ОЦЕНКА ТОЧНОСТИ:

Предусматривает ли проект выставление счетов арендаторам за их потребление?

Когда дело доходит до выставления счетов арендаторам, выбор оборудования с максимальной точностью имеет первостепенное значение. Фактически, в любом приложении, где «деньги переходят из рук в руки», оборудование для контроля мощности должно соответствовать определенным требованиям к точности и часто маркируется как «коммерческий класс», чтобы указать его соответствие стандартам точности. Что означает точность оценки дохода? Обычно считается, что точность лучше 1% и, чаще, в диапазоне точности 0,5% или выше. Прежде чем выбрать датчик коммерческого класса, обязательно проверьте, каким отраслевым стандартам точности он соответствует, чтобы убедиться, что класс точности соответствует требованиям вашего проекта. Общепринятым стандартом точности коммерческого класса является IEC 60044-1, класс 0,5.

С другой стороны, если вы просто собираете данные об общей тенденции потребления для объекта, датчика с точностью 1% может быть достаточно, и вам может не потребоваться переход на модель уровня дохода.

ФОРМ-ФАКТОР:

Будет ли проект представлять собой новое строительство или модернизацию?

Этот вопрос можно также сформулировать так: «Какой трансформатор тока с разъемным или сплошным сердечником лучше подойдет для моего применения?» Хотя любой тип датчика может использоваться для любой работы, почти всегда проще использовать трансформатор тока с разъемным сердечником или катушкой Роговского для модернизации, поскольку он может легко открываться для установки вокруг проводника и не требует отсоединения проводов. как часть процесса установки. В качестве альтернативы, пока объект все еще находится в стадии строительства, установка ТТ с твердым сердечником не требует больших дополнительных работ, поскольку остановки объекта или отключение проводов еще не мешают работе. Другим соображением является стоимость: хотя первоначальная цена ТТ со сплошным сердечником ниже, первоначальная экономия незначительна по сравнению с в значительной степени нерассчитанной стоимостью установки, которая должна включать отключения и отключения, что увеличивает время и трудозатраты на весь проект.

НОРМАТИВНЫЕ ТРЕБОВАНИЯ:

Требуется ли для вашего применения датчик, отвечающий требованиям UL или другим нормативным требованиям?

Трансформатор тока, внесенный в список UL, прошел тщательные испытания, чтобы убедиться, что он соответствует общепризнанным стандартам безопасности. В отличие от датчика тока, который является компонентом, признанным UL, что означает, что он предназначен для использования в составе целостной системы или продукта, датчик, внесенный в список UL, может продаваться как продукт для конечного пользователя и предназначен для сведения к минимуму опасностей при установке, таких как удар или огонь. Возможно, ваше приложение требует, чтобы датчик тока, внесенный в список UL, соответствовал требованиям кода безопасности. В этом случае обязательно ищите трансформаторы тока с маркировкой UL Listed, которая указывает, что они соответствуют XOBA UL2808 и CSA C22.2 61010-1.

Еще одним ключевым нормативным требованием является маркировка СЕ. Этот знак требуется для продуктов, используемых в Европейской экономической зоне (ЕЭЗ), в которую входят такие страны, как Германия, Франция, Испания, Италия и другие. В отличие от других знаков качества, таких как UL, знак CE на продукте означает, что он соответствует европейским стандартам безопасности, здоровья и окружающей среды. Знак CE должен быть виден на маркировке продукта и в документации.

Третье нормативное требование, с которым вы можете столкнуться, касается одобрения Measurement Canada. Для выставления счетов арендаторами в Канаде может потребоваться как счетчик, одобренный Measurement Canada, так и трансформаторы тока, каждый из которых должен соответствовать номинальным характеристикам, конструкции, точности, испытаниям и другим требованиям. Например, некоторые характеристики трансформаторов тока, одобренных Measurement Canada, включают в себя то, что они должны иметь сплошной сердечник, соответствовать классу точности 0,6 % или выше и иметь выходной ток 5 А, 80 мА или 100 мА. Характер, объем и местоположение вашего проекта будут определять, требуется ли одобрение Measurement Canada. Проверьте маркировку продукта и документацию, чтобы определить, соответствует ли датчик нормативным требованиям.

ИСПОЛЬЗОВАНИЕ КАТУШЕК РОГОВСКОГО:

Мой измеритель мощности не работает напрямую с катушками Роговского. Есть ли способ, которым я все еще могу использовать веревочный КТ?

Трансформаторы тока с катушкой Роговского могут принести пользу почти любому проекту, которые обладают многими преимуществами, включая большой размер окна, широкий диапазон силы тока, малую гибкость и отсутствие точки насыщения. Однако, если ваш измеритель мощности принимает только 333 мВ, 5 А, 1 А или другой стандартный выход, он не будет напрямую работать с поясом Роговского. К счастью, есть простое решение этой проблемы — использование интегратора. Интегратор — это электронное устройство, которое позволяет изменить выход пояса Роговского на общепринятый выход, такой как 333 мВ или 5 А, чтобы он мог работать с хост-измерителями мощности, реле защиты или другими устройствами. Регулируя входные диапазоны для соответствия практически любой системе, интегратор представляет собой простое решение для решения общей дилеммы совместимости и преодоления разрыва между поясами Роговского и промышленным измерительным оборудованием.

Ищете большой выбор трансформаторов тока?

У Accuenergy есть специальная команда, которая понимает, как правильно выбрать трансформатор тока для вашего проекта установки. Сэкономьте время, связавшись с нами или просмотрев наш большой ассортимент ТТ.
