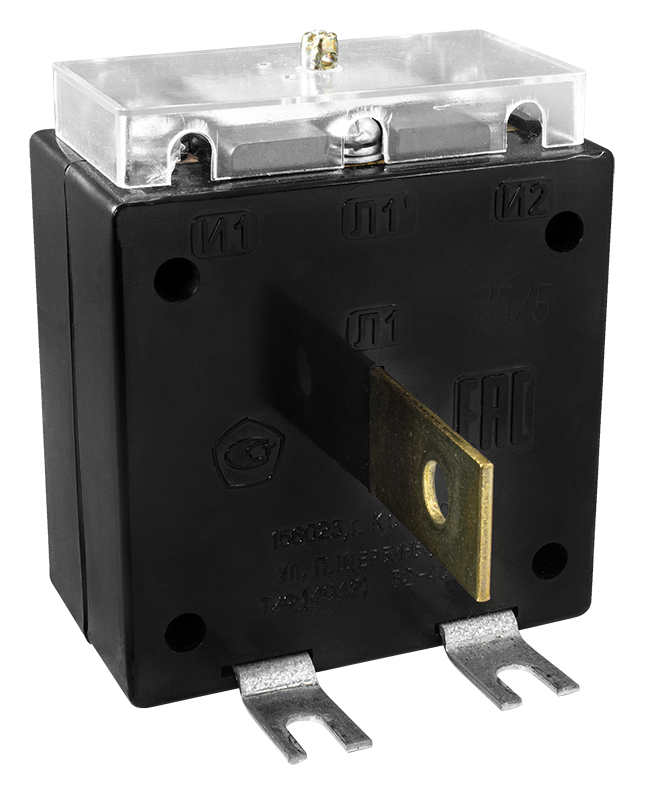

Трансформатор Т-0,66-М-У3 (5 контактов)
Номин. первич. ток; А
Номин. нагрузка; ВА
Класс точности
Размеры; мм
Масса; кг не более
А
Б
d
5
5; 10
0,5; 0,5S
20
2
4,2
0,85
10…100
5; 10
0,5; 0,5S 20
2
4,2
0,65
150
5; 10
0,5; 0,5S
20
3
5,3
0,65
200
5; 10
0,5; 0,5S
20
4
5,3
0,7
300
5; 10
0,5; 0,5S
20
4
5,3
0,7

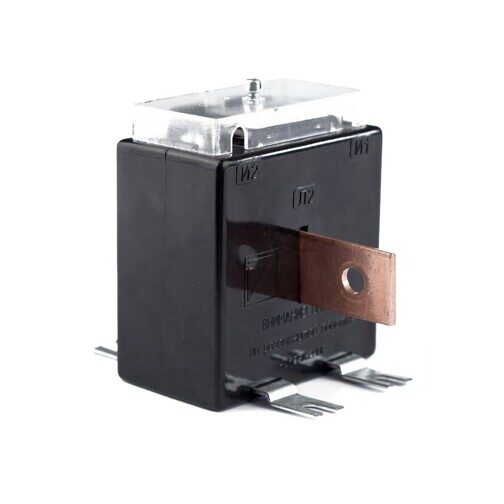

Трансформаторы тока Т-0,66-М У3 предназначены для передачи измерительной информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформатор имеет возможность опломбирования вывода напряжения.
Класс нагревостойкости изоляционных материалов ” А “
Коэффициент безопасности приборов К б.ном. 10
Класс точности 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор по конструкции является опорным.
Обмотки трансформаторов выполнены на тороидальном сердечнике. Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.
Межпроверочный интервал 4 года.
Купить трансформатор Т-0,66-М-У3 (5 контактов)
Трансформатор имеет возможность опломбирования вывода напряжения.
217-2003.Трансформаторы тока типа Т – 0,66 – М
Трансформаторы тока Т-0,66-У3 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением 0,66 кВ включительно.
Трансформаторы Т 0.66- изготавливаются в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89. Рабочее положение в пространстве – любое.
Трансформаторы Т-0.66 выполнены в корпусе из самозатухающего пластика с прозрачной крышкой закрывающей контакты. Трансформаторы поставляются с алюминиевыми шинами 5´30 мм и планками для их крепления. Для удобства монтажа контакты вторичной обмотки выполнены парными.
Предусмотрен монтаж трансформаторов, как на лапы, так и без лап – на шине.

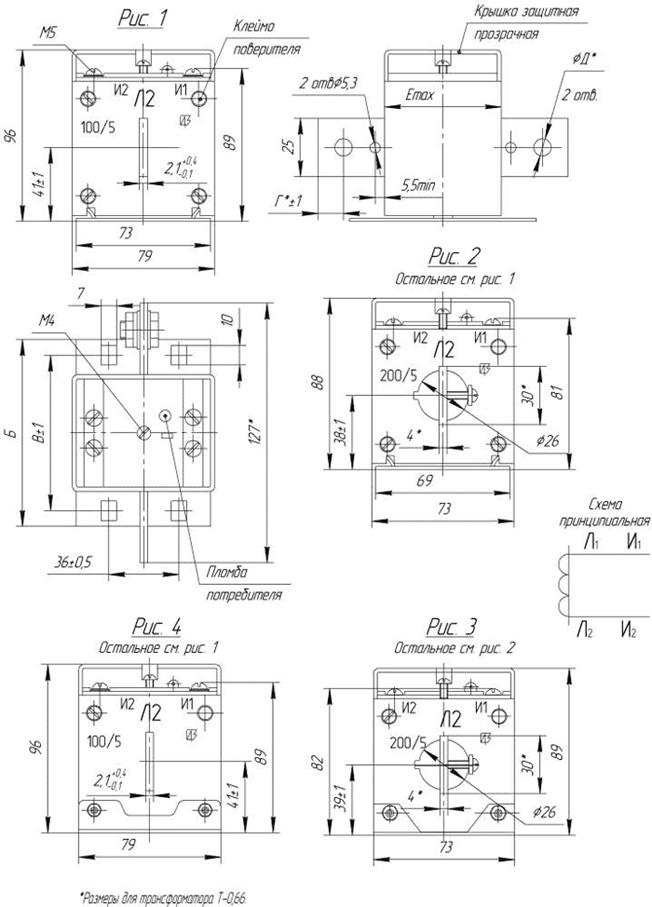

Трансформаторы тока Т 0.66 (5/5 – 200/5)
Номин. первич. ток; А | Номин. нагрузка; ВА | Класс точности | Размеры; мм | Масса; кг не более | ||
А | Б | d | ||||
5 | 5; 10 | 0,5; 0,5S | 20 | 2 | 4,2 | 0,85 |
10. | 5; 10 | 0,5; 0,5S | 20 | 2 | 4,2 | 0,65 |
150 | 5; 10 | 0,5; 0,5S | 25 | 3 | 5,3 | 0,65 |
200 | 5; 10 | 0,5; 0,5S | 25 | 4 | 5,3 | 0,7 |
..125Трансформаторы тока Т-0,66- У3 предназначены для передачи измерительной информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Класс нагревостойкости изоляционных материалов “А”
Коэффициент безопасности приборов К б.ном. 10
Класс точности 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор Т-0.66 изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор по конструкции является опорным.
Обмотки трансформаторов выполнены на тороидальном сердечнике.
Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.217-2003.
Межпроверочный интервал 8 лет.

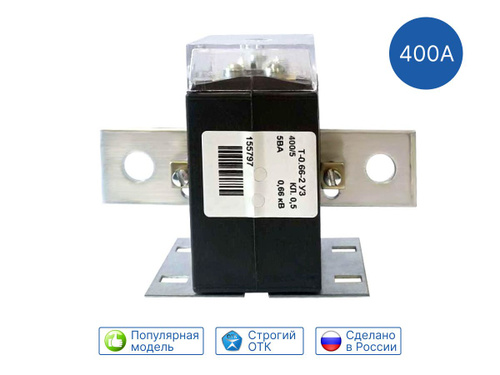

Трансформаторы тока Т 0.66 (200/5 – 400/5)
Номин. первич. | Класс точности | Размеры; мм | Масса; кг не более |
200 | 0,5 | 3 | 0,55 |
250 | 0,5; 0,5S | 3 | 0,55 |
300 | 0,5; 0,5S | 4 | 0,6 |
400 | 0,5; 0,5S | 5 | 0,65 |
ток; АТрансформаторы тока Т-0,66-У3 предназначены для передачи измерительной информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Класс нагревостойкости изоляционных материалов “А”
Коэффициент безопасности приборов К б.ном. 10
Класс точности 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор Т-0.66М изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Обмотки трансформаторов выполнены на тороидальном сердечнике.
Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.217-2003.
Межпроверочный интервал 8 лет.

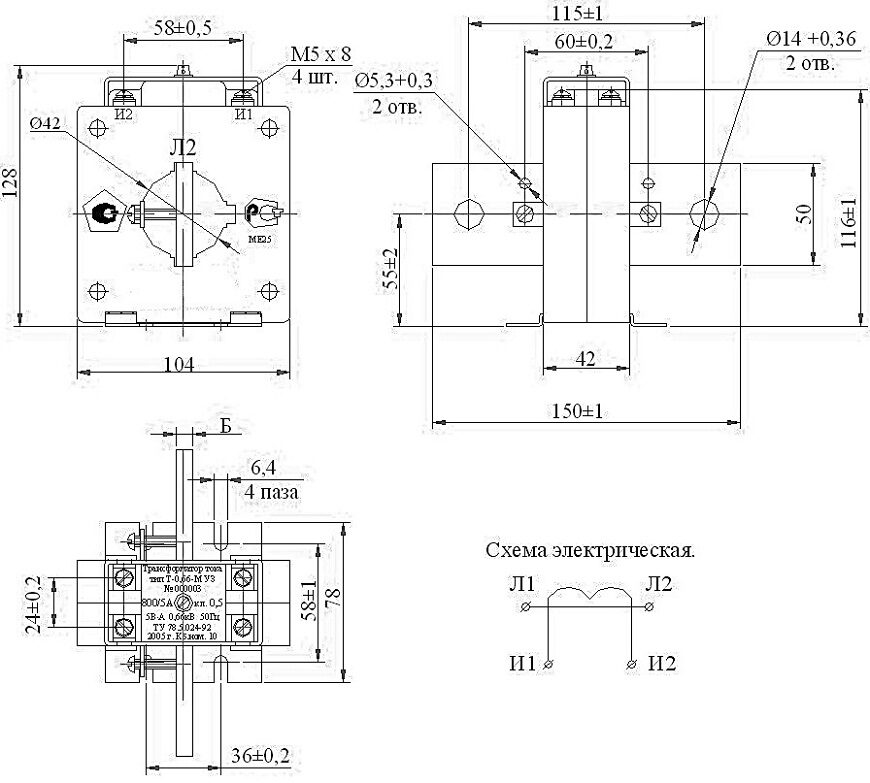

Трансформаторы тока Т 0.66 (500/5 – 800/5).
Номин. | Размеры; мм Б | Масса; кг не более | |
с шиной | без шины | ||
500; 600 | 5 | 1,0 | 0,9 |
750; 800 | 8 | 1,1 | 0,95 |
первич. ток; АТрансформаторы тока Т-0,66- У3 предназначены для передачи измерительной информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Класс нагревостойкости изоляционных материалов “А”
Коэффициент безопасности приборов К б.
ном. 10
Класс точности 0,2; 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор по конструкции является опорным.
Обмотки трансформаторов выполнены на тороидальном сердечнике.
Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.217-2003.
Межповерочный интервал 8 лет.
Трансформаторы тока Т 0.66 (1000/5 – 2000/5).
Номин. первич. ток; А | Размеры; мм Б | Масса; кг не более | |
с шиной | без шины | ||
1000 | 6 | 1,0 | 0,75 |
1200 | 8 | 1,1 | 0,75 |
1500 | 10 | 1,3 | 0,8 |
2000 | 12 | 1,5 | 0,9 |
Трансформаторы тока Т-0,66- У3 предназначены для передачи измерительной информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Класс нагревостойкости изоляционных материалов »А»
Коэффициент безопасности приборов К б.ном. 10
Класс точности 0,2; 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор по конструкции является опорным.
Обмотки трансформаторов выполнены на тороидальном сердечнике.
Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.217-2003.
Межповерочный интервал 8 лет.

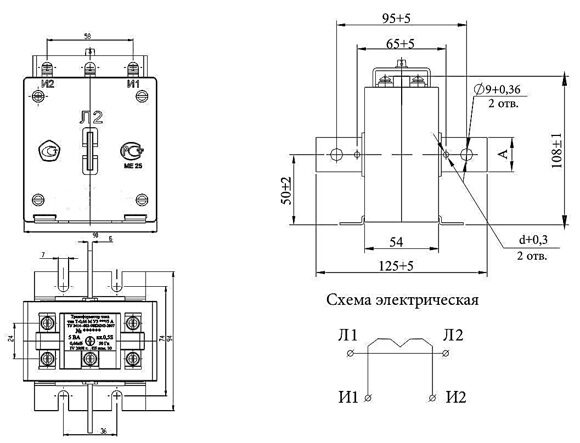

Трансформаторы тока Т 0.66 (пластик) Пломбировка Шины.
Номин. | Номин. нагрузка; ВА | Класс точности | Размеры; мм | Масса; кг не более | ||
А | Б | d | ||||
5 | 5; 10 | 0,5; 0,5S | 20 | 2 | 4,2 | 0,85 |
10…100 | 5; 10 | 0,5; 0,5S | 20 | 2 | 4,2 | 0,65 |
150 | 5; 10 | 0,5; 0,5S | 20 | 3 | 5,3 | 0,65 |
200 | 5; 10 | 0,5; 0,5S | 20 | 4 | 5,3 | 0,7 |
300 | 5; 10 | 0,5; 0,5S | 20 | 4 | 5,3 | 0,7 |
первич. ток; А
Трансформаторы тока Т-0,66- У3 предназначены для передачи измерительной информации
измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным
напряжением до 0,66 кВ включительно.
Трансформатор имеет возможность опломбирования
вывода напряжения.
Класс нагревостойкости изоляционных материалов « А «
Коэффициент безопасности приборов К б.ном. 10
Класс точности 0,5; 0,5S
Номинальная вторичная нагрузка, ВА 5;10
Рабочее положение в пространстве любое.
Трансформатор Т-0.66 изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор Т-0.66 по конструкции является опорным.
Обмотки трансформаторов выполнены на тороидальном сердечнике.
Корпус трансформатора выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор Т-0.66 крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора произведена по ГОСТ 8.
217-2003.
Межпроверочный интервал 8 лет.
Работа с региональными заказчиками по продукции Т-0,66, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить Вам продукцию трансформаторы Т-0,66, нужна ли дополнительная упаковка. Основная отгрузка продукции трансформаторов Т-0,66, производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.
На условиях самовывоза продукции Т-0,66, с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.
Если вы заинтересованы что бы трансформаторы были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет и включит в стоимость продукции доставку трансформаторов.

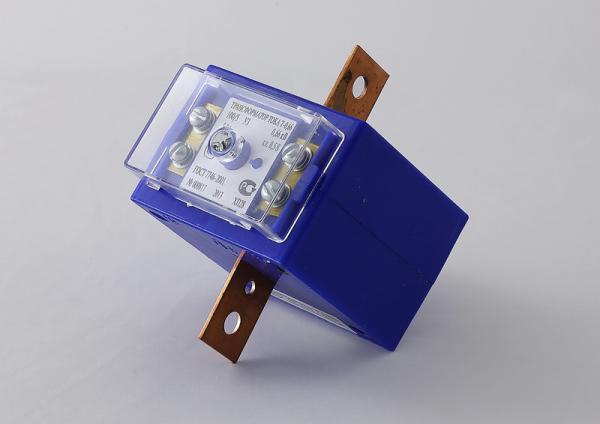

Трансформатор тока Т-0.66
Время последней модификации 1628067274

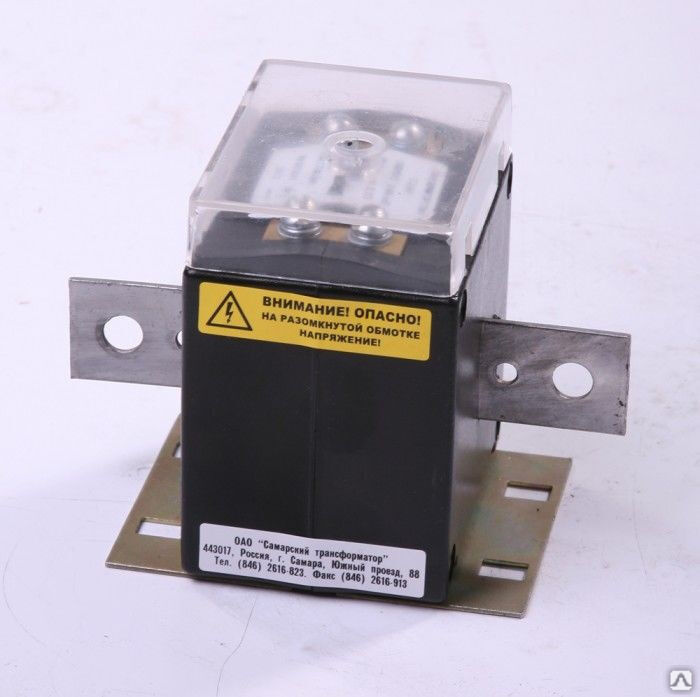

Трансформатор тока Т-0,66У3 >> 142 шт недорого купить
Ведущий интернет-магазин Западприбор – огромный выбор измерительной техники по оптимальной цене и качеству. Чтобы вы могли купить устройства недорого, мы следим за ценами конкурентов и всегда готовы предложить более низкую цену. Мы продаем только качественную продукцию по лучшим ценам. На нашем сайте вы можете недорого купить как последние новинки, так и проверенное оборудование от лучших производителей.
На сайте действует специальное предложение «Купить по лучшей цене» – если на других интернет-ресурсах (доска объявлений, форум или объявление о другом онлайн-сервисе) в товарах, представленных на нашем сайте, цена ниже, мы продадим вам ее даже более дешевый! Покупателям также предоставляется дополнительная скидка за оставленный отзыв или фото использования нашей продукции.
В прайс-листе указан не весь ассортимент предлагаемой продукции.
Цены на товары, не включенные в прайс-лист можно узнать у менеджера. Также у наших менеджеров Вы можете получить подробную информацию о том, как дешево и выгодно купить контрольно-измерительные приборы оптом и в розницу. Телефон и электронная почта для консультации по вопросам покупки, доставки или получения указаны в описании товара. У нас самый квалифицированный персонал, качественное оборудование и лучшая цена.
Интернет-магазин Западприбор – официальный дилер производителя испытательного оборудования. Наша цель – продажа товаров высокого качества с лучшим ценовым предложением и обслуживанием для наших клиентов. Наш магазин может не только продать вам необходимый прибор, но и предложить дополнительные услуги по его калибровке, ремонту и установке. Чтобы у вас остались приятные впечатления от покупок на нашем сайте, мы предусмотрели специальные гарантированные подарки к самым популярным товарам.
Мы предлагаем быструю международную доставку практически в любую страну мира: Австралию, Австрию, Азербайджан, Албанию, Алжир, Ангилью, Анголу, Антигуа и Барбуду, Аргентину, Арубу, Багамы, Бангладеш, Барбадос, Бахрейн, Белиз, Бельгию.
, Бенин, Бермуды, Болгария, Боливия, Бонэйр, Синт-Э. и Саба, Босния и Герцеговина, Ботсвана, Бразилия, Британские Виргинские острова, Бруней-Даруссалам, Буркина-Фасо, Бурунди, Бутан, Вьетнам, Вануату, Ватикан, Венесуэла, Армения, Габон, Гайана, Гаити, Гамия, Гамбия, Гана, Гватемала, Гвинея, Гибралтар, Гондурас, Гонконг, Гренада, Гренландия, Греция, Грузия, Дания, Демократическая Республика Конго, Джерси, Джибути, Доминика, Доминиканская Республика, Эквадор, Эсватин, Эстония, Эфиопия, Египет, Замбия, Зимбабве, Иордания Индонезия , Ирландия, Исландия, Испания, Италия, Кабо-Верде, Казахстан, Каймановы острова, Камбоджа, Камерун, Канада, Катар, Кения, Киргизия, Китай, Кипр, Кирибати, Колумбия, Коморские острова, Конго, Корея (Рес.), Коста-Рика, Кот-д’Ивуар, Куба, Кувейт, Кюрасао, Лаос, Латвия, Лесото, Литва, Либерия, Ливан, Ливия, Лихтенштейн, Люксембург, Мьянма, Маврикий, Мавритания, Мадагаскар, Макао, Малави, Малайзия, Мали, Мальдивы, Мальта, Марокко, Мексика, Мозамбик, Молдова, Монако, Монако, Намибия, Науру, Непал, Нигер, Нигерия, Нидерланды, Германия, Новая Зеландия, Новая Каледония, Норвегия, ОАЭ, Оман, Острова Кука, Пакистан, Палестина, Панама, Папуа-Новая Гвинея , Парагвай, Перу, Южная Африка, Польша, Португалия, Республика Чад, Руанда, Румыния, Сальвадор, Самоа, Сан-Марино, Саудовская Аравия, Свазиленд, Сейшельские острова, Сенегал, Сент-Винсент и Гренадины, Сент-Китс и Невис, Сент-Люсия , Сербия, Сингапур, Синт-Мартен, Словакия, Словения, Соломоновы острова, Соединенное Королевство Великобритании и Северной Ирландии, Судан, Суринам, Восточный Тимор (Тимор-Лешти), США, Сьерра-Леоне, Таджикистан, Тайвань, Таиланд, Танзания (Соединенные Республика), Того, Тонга, Тринидад и Тобаго, Тувалу, Тунис, Турция, Туркменистан, Уганда, Венгрия, Узбекистан, Уругвай, Фарерские острова, Фиджи, Филиппины, Финляндия, Франция, Французская Полинезия, Хорватия, Центральноафриканская Республика, Чехия , Чили, Черногория, Швейцария, Швеция, Шри-Ланка, Ямайка, Япония.
Также проводим такие метрологические процедуры: калибровка, тарирование, градуировка, поверка средств измерений.
Интернет-магазин принимает активное участие в таких процедурах, как электронные торги, конкурс, аукцион.
Если на сайте нет необходимой вам описательной информации по устройству, вы всегда можете обратиться к нам за помощью. Наши квалифицированные менеджеры уточнят для вас технические характеристики устройства из его технической документации: руководство пользователя, паспорт, бланк, инструкция по эксплуатации, схема. При необходимости мы сделаем фото вашего устройства или подставки для устройства. Вы можете оставить отзыв о купленном у нас блоке, счетчике, приборе, индикаторе или товаре. Ваш отзыв для вашего утверждения будет опубликован на сайте без контактной информации.
Описание приборов взято из технической документации или технической литературы. Большинство фотографий товаров сделаны непосредственно нашими специалистами до отгрузки товара.
В описании прибора приведены основные технические характеристики прибора: номинальный диапазон измерения, класс точности, шкала, напряжение питания, габариты (габариты), масса. Если на сайте вы увидите несоответствие названия устройства (модели) характеристикам, фото или приложенным документам – сообщите нам – вы получите полезный подарок при продаже устройства.
При необходимости уточнить габаритные размеры или размеры отдельного счетчика Вы можете в нашем сервисном центре. При необходимости наши инженеры помогут подобрать наиболее полный аналог или подходящую замену интересующему вас устройству. Все аналоги и замены будут протестированы в одной из наших лабораторий с полным соответствием вашим требованиям.
В технической документации на каждый прибор или изделие приводится информация о перечне и количестве содержания драгоценных металлов. В документации указан точный вес в граммах драгоценных металлов: золота Au, палладия Pd, платины Pt, серебра Ag, тантала Ta и других металлов платиновой группы (МПГ) в расчете на единицу изделия.
Эти драгоценные металлы встречаются в природе в очень ограниченных количествах и поэтому имеют столь высокую цену.
На нашем сайте Вы можете ознакомиться с техническими характеристиками приборов и получить информацию о содержании драгоценных металлов в приборах и радиодеталях производства СССР. Обращаем ваше внимание на то, что зачастую фактическое содержание драгоценных металлов отличается на 10-25% от эталонного в меньшую сторону! Цена драгоценных металлов будет зависеть от их стоимости и массы в граммах.
Вся текстовая и графическая информация на сайте носит информационный характер. Цвет, оттенок, материал, геометрические размеры, вес, наполнение, комплект поставки и другие параметры товаров, представленных на сайте, могут различаться в зависимости от партии производства и года выпуска. Подробную информацию уточняйте в отделе продаж.
Если Вы можете произвести ремонт прибора самостоятельно, наши инженеры могут предоставить Вам полный комплект необходимой технической документации: принципиальная схема ТО, ЭР, ФД, ПС.
Также у нас имеется обширная база технических и метрологических документов: технические условия (ТУ), техническое задание (ТЗ), ГОСТ (ДСТУ), отраслевой стандарт (ОСТ), методика испытаний, методика аттестации, схема поверки на более 3500 видов измерительной техники от производителя данного оборудования. С сайта вы можете скачать все необходимое программное обеспечение (программный драйвер), необходимое для приобретаемого продукта.
Осуществляем ремонт и техническое обслуживание измерительной техники более чем на 75 различных заводах ближнего и дальнего зарубежья.
У нас также есть библиотека юридических документов, которые относятся к нашей сфере деятельности: закон, кодекс, постановление, указ, временное положение.
Основы трансформатора тока: понимание соотношения, полярности и класса — статьи
Схема трансформатора тока. Фото: Викимедиа.
Основной функцией трансформатора тока является создание управляемого уровня напряжения и тока, пропорционального току, протекающему через его первичную обмотку, для работы измерительных или защитных устройств.
В своей базовой форме ТТ состоит из многослойного стального сердечника, вторичной обмотки вокруг сердечника и изоляционного материала, окружающего обмотки.
Когда переменный ток проходит через электрический проводник, такой как кабель или шина, он создает магнитное поле под прямым углом к потоку тока.
Если этот ток проходит через первичную обмотку ТТ, железный сердечник внутри намагничивается, что затем индуцирует напряжение во вторичных катушках. Если вторичная цепь замкнута, ток, пропорциональный коэффициенту трансформации трансформатора тока, будет протекать через вторичную цепь.
ТТ разомкнутой цепи
ОПАСНОСТЬ: Трансформаторы тока должны оставаться закороченными до тех пор, пока они не будут подключены к вторичной цепи. ТТ обычно подключаются к клеммной колодке, где могут быть установлены закорачивающие винты для соединения изолированных точек. Важно, чтобы к трансформатору тока всегда была подключена нагрузка или нагрузка, когда он не используется, иначе на клеммах вторичной обмотки может возникнуть опасно высокое вторичное напряжение.
Типы трансформаторов тока
Существует четыре типичных типа трансформаторов тока: оконные, проходные, стержневые и обмотки. Первичная обмотка может состоять только из первичного токопровода, проходящего один раз через отверстие в сердечнике трансформатора тока (оконного или стержневого типа), или может состоять из двух или более витков, намотанных на сердечник вместе со вторичной обмоткой (намотанной тип).
Трансформаторы тока оконного и стержневого типа являются наиболее распространенными трансформаторами тока в полевых условиях. Фото предоставлено: ABB
1. Оконные трансформаторы тока CT
Оконные трансформаторы тока не имеют первичной обмотки и могут иметь сплошной или разъемный сердечник. Эти трансформаторы тока устанавливаются вокруг проводника и являются наиболее распространенным типом трансформаторов тока в полевых условиях.
Установка оконных ТТ со сплошным сердечником требует отсоединения первичного проводника.
Оконные ТТ с разъемным сердечником можно устанавливать без предварительного отсоединения первичного проводника, и они обычно используются для контроля и измерения мощности.
ТТ нулевой последовательности — это оконный ТТ, который обычно используется для обнаружения замыкания на землю в цепи путем одновременного суммирования тока во всех проводниках. При нормальной работе эти токи в векторной сумме будут равны нулю.
Трансформатор тока с окном нулевой последовательности
Когда происходит замыкание на землю, поскольку часть тока уходит на землю и не возвращается на другие фазы или нейтраль, ТТ увидит этот дисбаланс и пошлет вторичный ток сигнал на реле. ТТ нулевой последовательности устраняют необходимость использования нескольких оконных ТТ, выходы которых суммируются, вместо этого используется один ТТ, который окружает все проводники.
2. Трансформаторы тока стержневого типа
Трансформаторы тока стержневого типа работают по тому же принципу, что и оконные ТТ, но имеют постоянную шину, установленную в качестве первичного проводника.
Имеются стержневые типы с более высоким уровнем изоляции, которые обычно крепятся болтами непосредственно к текущему устройству ухода.
Трансформатор тока стержневого типа. Фото: АББ.
3. Bushing CT
Втулочные трансформаторы тока в основном представляют собой оконные трансформаторы тока, которые специально разработаны для размещения вокруг высоковольтного ввода. Обычно к этим ТТ нет прямого доступа, и их паспортные таблички находятся на шкафу управления трансформатором или автоматическим выключателем.
Доступ к проходным трансформаторам тока закрыт, а их паспортные таблички находятся на шкафу управления трансформатором или автоматическим выключателем. Фото: Викимедиа.
4. Обмотка CT
Обмоточные трансформаторы тока имеют первичную и вторичную обмотку, как и обычный трансформатор. Эти ТТ встречаются редко и обычно используются при очень низких коэффициентах и токах, как правило, во вторичных цепях ТТ для компенсации малых токов, для согласования различных коэффициентов ТТ в суммирующих приложениях или для изоляции различных цепей ТТ.
Трансформаторы тока этого типа имеют очень высокие нагрузки, поэтому при использовании трансформаторов тока с обмоткой следует уделять особое внимание нагрузке ТТ источника.
Класс напряжения ТТ
Класс напряжения ТТ определяет максимальное напряжение , с которым ТТ может вступать в непосредственный контакт. Например, оконный ТТ на 600 В не может быть установлен на оголенном проводнике на 2400 В или вокруг него, однако оконный ТТ на 600 В может быть установлен вокруг кабеля на 2400 В, если ТТ установлен вокруг изолированной части кабеля и изоляция правильно рассчитана.
CT Ratio
Коэффициент трансформации CT представляет собой отношение входного тока первичной обмотки к выходному току вторичной обмотки при полной нагрузке. Например, ТТ с соотношением 300:5 рассчитан на 300 ампер первичной обмотки при полной нагрузке и будет производить 5 ампер тока вторичной обмотки , когда 300 ампер протекают через первичную обмотку.
Если первичный ток изменится, вторичный ток на выходе изменится соответственно. Например, если 150 ампер протекают через первичную обмотку с номиналом 300 ампер, ток вторичной обмотки будет 2,5 ампер.
Коэффициент трансформатора тока эквивалентен коэффициенту напряжения трансформаторов напряжения. Фото: TestGuy.
В прошлом для измерения тока обычно использовались два основных значения вторичного тока. В Соединенных Штатах инженеры обычно используют 5-амперный выход . Другие страны приняли 1-амперный выход .
С появлением микропроцессорных счетчиков и реле в отрасли наблюдается замена вторичной обмотки на 5 или 1 ампер на 9-амперную.0121 мА вторичный . Обычно устройства с выходом в мА называются «датчиками тока », в отличие от трансформаторов тока.
Примечание. Коэффициенты трансформации ТТ выражают номинальные токи ТТ, а не просто отношение первичных и вторичных токов.
Например, ТТ 100/5 не будет выполнять функции ТТ 20/1 или 10/0,5.Полярность ТТ
Полярность трансформатора тока определяется направлением, в котором катушки намотаны на сердечник ТТ (по часовой стрелке или против часовой стрелки), и тем, каким образом выводы вторичной обмотки выводятся из корпуса трансформатора.
Все трансформаторы тока имеют вычитательную полярность и будут иметь следующие обозначения для правильной установки:
- h2 – Первичный ток в направлении линии
- h3 – Первичный ток, направление нагрузки
- X1 – Вторичный ток (многофакторные трансформаторы тока имеют дополнительные вторичные клеммы)
ТТ с разъемным сердечником на 200 А. Обратите внимание на маркировку полярности в центре сердечника, указывающую направление источника. Фото: Continental Control Systems, LLC
В трансформаторах с вычитающей полярностью первичный провод h2 и вторичный провод X1 находятся на одной стороне трансформатора.
Полярность ТТ иногда указывается стрелкой, эти ТТ должны быть установлены так, чтобы стрелка указывала в направлении протекания тока.
Очень важно соблюдать полярность при установке и подключении трансформаторов тока к реле учета электроэнергии и защиты.
Полярность ТТ Условные обозначения электрических чертежей
Маркировка полярности на электрических чертежах и схемах трансформаторов тока может выполняться несколькими способами. Тремя наиболее распространенными схематическими обозначениями являются точки, квадраты и косые черты. Маркировка полярности на электрических чертежах представляет h2, который должен быть обращен к источнику.
Электрический символ трансформатора тока
Как проверить полярность ТТ
Маркировка на трансформаторах тока иногда неправильно наносилась на заводе. Вы можете проверить полярность ТТ в полевых условиях с помощью 9Батарея V, используя следующую процедуру проверки:
Отключите все питание перед проверкой и подсоедините аналоговый вольтметр к клемме вторичной обмотки проверяемого трансформатора тока.
Положительная клемма счетчика подключается к клемме X1 ТТ, а отрицательная клемма подключается к X2 .Пропустите кусок провода через верхнюю сторону окна CT и на мгновение коснитесь положительный конец 9-вольтовой батареи к стороне h2 (иногда отмеченной точкой), а отрицательный конец к стороне h3 . Важно избегать постоянного контакта, который приведет к короткому замыканию аккумулятора.
Если полярность правильная, мгновенный контакт вызывает небольшое отклонение аналогового измерителя в положительном направлении . Если отклонение отрицательное, полярность трансформатора тока меняется на противоположную. Терминалы X1 и X2 необходимо поменять местами и можно провести тест.
Положительная клемма счетчика подключается к клемме X1 ТТ, а отрицательная клемма подключается к X2 . Маркировка на трансформаторах тока иногда неправильно наносилась на заводе.
Вы можете проверить полярность трансформатора тока в полевых условиях, используя 9-вольтовую батарею.
Связанный: 6 Объяснение электрических испытаний трансформаторов тока
Класс точности ТТ
Поскольку идеальных трансформаторов не бывает, потери энергии небольшие, такие как вихревые токи и тепло, вызванное током, протекающим через обмотки. Вторичный ток, возникающий в этих ситуациях, не соответствует форме кривой тока энергосистемы.
Степень, в которой величина вторичного тока отличается от расчетного значения, ожидаемого на основании коэффициента трансформации ТТ, определяется классом точности ТТ. Чем больше число, используемое для определения класса, тем больше допустимое отклонение вторичного тока от расчетного значения (погрешность).
За исключением наименее точных классов, класс точности ТТ также определяет допустимое смещение угла фаз между первичным и вторичным токами. В зависимости от класса точности трансформаторы тока подразделяются на точность измерения или точность защиты (реле).
CT может иметь рейтинги для обеих групп.
Точность измерения ТТ
Точность измерения ТТ рассчитаны на указанные стандартные нагрузки и рассчитаны на высокую точность от очень низкого тока до максимального номинального тока ТТ. Из-за высокой степени точности эти трансформаторы тока обычно используются коммунальными предприятиями для целей выставления счетов .
ТТ точности реле
ТТ точности реле не так точны, как ТТ точности измерения. Они предназначены для работы с приемлемая степень точности в более широком диапазоне тока. Эти трансформаторы тока обычно используются для подачи тока на защитные реле. Более широкий диапазон тока позволяет защитному реле работать при различных уровнях неисправности.

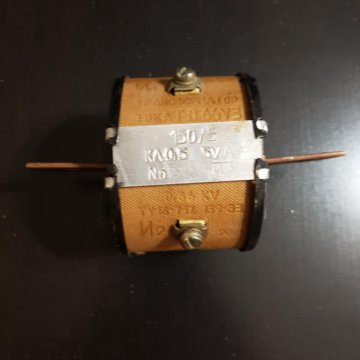

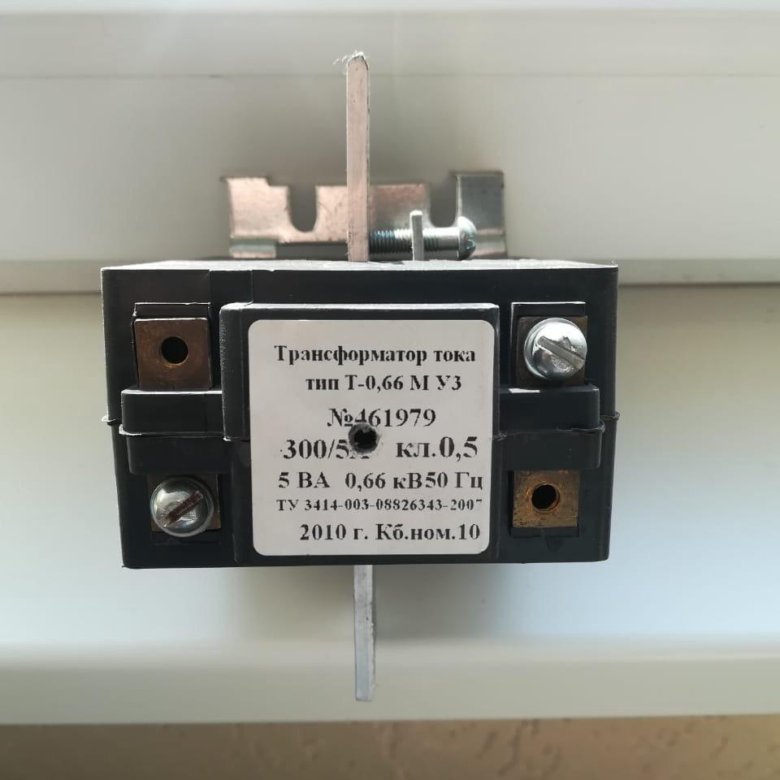

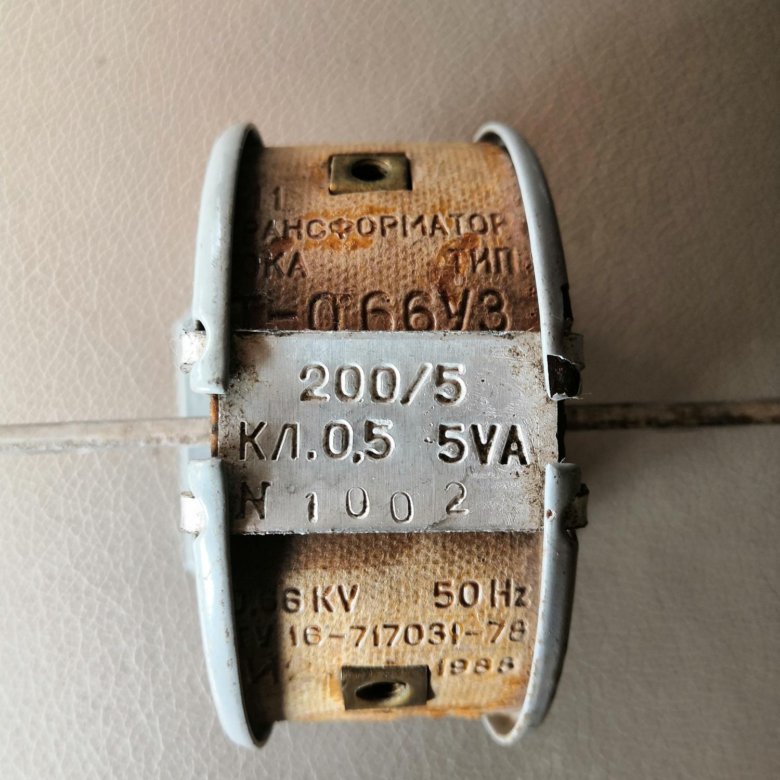

Класс точности трансформатора тока можно узнать, взглянув на его паспортную табличку или на этикетку производителя. Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.
13 , и разбит на три части:
- номинальный коэффициент точности
- рейтинг класса
- максимальная нагрузка
Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13
1. Оценка номинальной точности передаточного отношения
Это число представляет собой просто номинальную точность передаточного отношения , выраженную в процентах. Например, ТТ с классом точности 0.3B0.1 сертифицирован производителем с точностью до 0,3 процента от его номинального коэффициента для первичного тока 100 процентов от номинального коэффициента.
2. Оценка класса
Вторая часть класса точности ТТ — это буква, обозначающая приложение, для которого рассчитан ТТ. Трансформатор тока может иметь двойные номиналы и использоваться для измерения или защиты, если оба номинала указаны на паспортной табличке.
C — указывает на то, что ТТ имеет низкий поток рассеяния, что означает возможность расчета точности до изготовления
T — Указывает, что ТТ может иметь значительный поток рассеяния, и точность должна определяться на заводе.
H – Указывает, что точность ТТ применима во всем диапазоне вторичных токов от пяти до 20-кратного номинала ТТ. Обычно это раневые ТТ.
L — Указывает, что точность ТТ применима только при максимальной номинальной вторичной нагрузке в 20 раз больше номинальной. Точность отношения может быть до четырех раз выше, чем указанное значение, в зависимости от подключенной нагрузки и тока короткого замыкания. Обычно это оконные, проходные или стержневые ТТ.
3. Максимальная нагрузка
Третья часть класса точности ТТ — это максимально допустимая нагрузка для ТТ. Как и все трансформаторы, трансформатор тока может преобразовать только ограниченное количество энергии. Энергетическое ограничение ТТ называется максимальной нагрузкой. При превышении этого предела точность КТ не гарантируется.
Нагрузка класса измерения
Для трансформаторов тока класса измерения нагрузка выражается в импедансе в омах.
Например, соотношение 0.3B0.1 ТТ с номиналом имеет точность 0,3% , если импеданс подключенной вторичной нагрузки не превышает 0,1 Ом .
A 0,6B8 ТТ измерительного класса будет работать с точностью 0,6 процента , если вторичная нагрузка не превышает 8,0 Ом .
Нагрузка класса реле
Нагрузки класса реле ТТ выражаются в вольт-амперах и отображаются как максимально допустимое вторичное напряжение, если 20-кратное значение номинального тока ТТ (100 А для вторичного ТТ 5 А) должно протекать через вторичную цепь.
Например, защитный ТТ 2,5C100 имеет точность в пределах 2,5% , если вторичная нагрузка меньше 1 Ом (100 вольт / 100 ампер).
Как рассчитать нагрузку ТТ
- Определите нагрузку устройства, подключенного к ТТ, в ВА или импедансе в омах. Эта информация обычно находится на паспортной табличке устройства или в техническом паспорте.
