Трансформаторы ТСЗМ
ТСЗМ– трансформатор трехфазный сухой для судов и плавсооружений.(каплезащищенный ОМ5) Трансформатор предназначен для питания пониженным напряжением различных цепей с частотой 50 (60)или 400 (500)Гц электроустановок общего и специального назначения.
| Тип | Основные технические данные изделия | ||||||
|---|---|---|---|---|---|---|---|
| Ном. мощн., кВА | Варианты номинального напряжения обмоток, В | Схема и группа соединения обмоток | Масса, кг | Длина ширина высота, мм | |||
| первичн. | вторичн. (при х.х.) | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| ТСЗМ-6,3-74.ОМ5 | 6,3 | 660 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 73,0 | 600 х 335 х 430 | |
| ТСЗМ-10-74.ОМ5 | 10,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 99,0 | 600 х 335 х 475 | |
| ТСЗМ-16-74.ОМ5 | 16,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 145,0 | 640 х 385 х 490 | |
| ТСЗМ-25-74.ОМ5 | 25,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 200,0 | 710 х 465 х 565 | |
| ТСЗМ-40-74.ОМ5 | 40,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 268,0 | 683 х 610 х 680 | |
| ТСЗМ-63-74.ОМ5 | 63,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 352,0 | 718 х 649 х 770 | |
| ТСЗМ-100-74.ОМ5 | 100,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 480,0 | 778 х 700 х 836 | |
| ТСЗМ-160-74.ОМ5 | 160,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 650,0 | 960 х 820 х 996 | |
| ТСЗМ-250-74.ОМ5 | 250,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 | 1390,0 | 1360х710х1300 | |
| ТСЗМ-400-74.ОМ5 | 400,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 1930,0 | 1710х930х1325 | |
| ТСЗМ-630-74.ОМ5 | 630,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 2970,0 | 1810х1050х1735 | |
| ТСЗМ-1000-74.ОМ5 | 1000,0 | 660 400 380 230 220 133 115 380-230 230-133 | 400 230 208 133 230-133 208-120 | У/Ун-0 У/Д-11 Д/У-11 У/У-0 | 3800,0 | 1886х1070х1920 | |
Трансформаторы выпускаются в климатическом исполнении ОМ5 и предназначены для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60)Гц и 400 (500)Гц судов морского и речного флота неограниченного района плавания.
Трансформаторы соответствуют требованиям морского регистра судоходства и МЭК в части судового электрооборудования. Трансформаторы могут безотказно работать при наклонах судна до 15° (длительно) и 30° (до 3 мин.), и при качке с наклоном до 45° и периодом качки до 16 с. Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С при относительной влажности воздуха 98% при 40°С, а также кратковременно при влажности 100% и температуре 35°С с конденсацией влаги. Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы — не менее 25 лет.
Трансформаторы изготавливаются на номинальные напряжения:
- питающей сети:127; 220; 380; 415; 440 или 660 В
- нагрузки: от 12 до 400 В.
Трехфазные трансформаторы выпускаются мощностью:
- от 6,3 до 1 000 кВА.
Защита от влаги:
- каплезащищенные ТСЗМ — степень защиты IP23
www.matic.ru
| Трансформатор напряжения ТСЗМ63-74 ОМ5 | |||||||||||||||||||
ТСЗМ 6,3 | ТСЗМ 10 | ТСЗМ 16 | ТСЗМ 25 |ТСЗМ 40| ТСЗМ 100 | ТСЗМ 160 | |||||||||||||||||||
ultsnab.ru

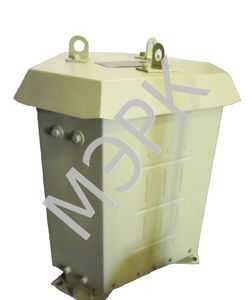

Трансформатор ТСЗМ-63 ОМ5 220/400 (380)
 |
Тип | Номинальная | Номинальные напряжения обмоток, В *) | Схема и группа | Масса, | Длина х ширина х | |
ТСЗМ-63-ОМ5 | 63,0 | 660 | 400 | У/Ун-0 | 352,0 | 718 х 649 х 770 |
Описание трансформатора ТСЗМ-63-74 ОМ5 220/400
Трансформатор ТСЗМ 63 – трансформатор трехфазный сухой (ТСЗМ) для судов и плавсооружений. (каплезащищенный ОМ5)
Трансформатор предназначен для питания пониженным напряжением различных цепей с частотой 50 (60)или 400 (500)Гц электроустановок общего и специального назначения.
Трансформаторы ТСЗМ выпускаются в климатическом исполнении ОМ5 и предназначены для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60)Гц и 400 (500)Гц судов морского и речного флота неограниченного района плавания.
Трансформаторы соответствуют требованиям морского регистра судоходства и МЭК в части судового электрооборудования. Трансформаторы ТСЗМ могут безотказно работать при наклонах судна до 15° (длительно) и 30° (до 3 мин.), и при качке с наклоном до 45° и периодом качки до 16 с. Трансформаторы ТСЗМ созданы для длительной работы при окружающей температуре от -40°С до +45°С при относительной влажности воздуха 98% при 40°С, а также кратковременно при влажности 100% и температуре 35°С с конденсацией влаги. Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы – не менее 25 лет.
Трансформаторы изготавливаются на номинальные напряжения:
- питающей сети:127; 220; 380; 415; 440 или 660 В
- нагрузки: от 12 до 400 В.
Трехфазные трансформаторы выпускаются мощностью: - от 6,3 до 1 000 кВА.
Защита от влаги: - каплезащищенные ТСЗМ – степень защиты IP23
merkrf.ru

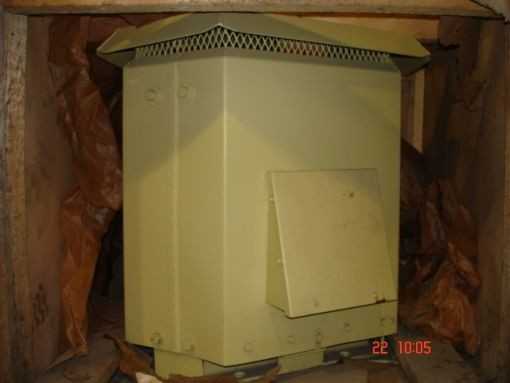

Трансформатор ТСЗМ 63 74 ОМ5 380/400 из наличия в Санкт-Петербурге
ООО “Морское Электроснабжение” реализует со склада из наличия:
Трансформатор ТСЗМ-63-74 ОМ5 380/400 – 1шт
Двигатели судовые:
2ДМШМ 100 L2 2.2 кВт (лапы, фланец)
Улитки РСС
В наличии:

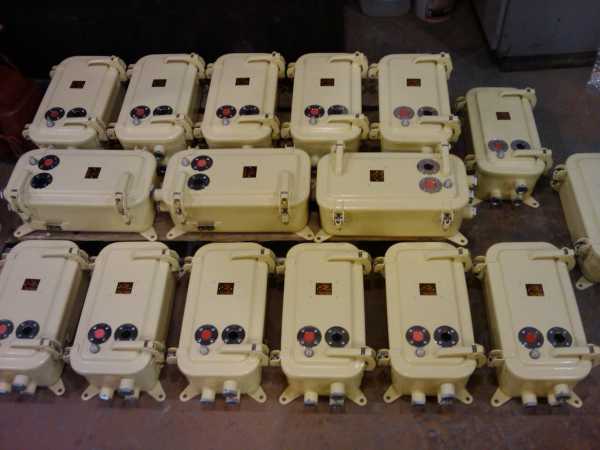

ПММ 1111 380 ТРТ 111 1,75А
ПММ 1111 380 ТРТ 113 3,5А
ПММ 1111 380 ТРТ 115 7А
ПММ 1111 380 ТРТ 122 11,1А
ПММ 1111 380 ТРТ 131 14,5А
ПММ 1111 127
ПММ 1111
ПММ 1112 латунь
ПММД 1112
ПММД 1112 380 ТРТ ?
ПММД 1112 380 ТРТ 111 1,75А
ПММД 1112 380 ТРТ 112 2,5А
ПММД 1112 220 ТРТ 113 3,5А
ПММД 1112 380 ТРТ 113 3,5А
ПММ 1112 380 ТРТ 114 5А
ПММ 1112 380 ТРТ 115 7А
ПММ 1112 220 ТРТ 115 7А
ПММД 1112 220 ТРТ 121 9А
ПММД 1112 380 ТРТ 121 9А
ПММД 1112 380 ТРТ 122 11,5А
ПММД 1112 380 ТРТ 133 22А
ПММД 1112 220 ТРТ 131 14,5А
ПММД 1112 380 ТРТ 131 14,5А
ПММД 1112 220 ТРТ 132 18А
ПММД 1112 380 ТРТ 132 18А
ПММД 1121 380 без ТРТ
ПММД 1122 380 ТРТ 131 14,5А
ПММД 1123 380 ТРТ 112 2,5А
ПММД 1211 220 ТРТ 111 1,75А
ПММД 1211 380 ТРТ 112 2,5А
ПММД 1211 380 ТРТ 114 5А
ПММД 1211 127 ТРТ 115 7А
ПММД 1211 380 ТРТ 115 7А
ПММД 1211 380 ТРТ 113 3,5А
ПММД 1211 380 ТРТ 132 18А
ПММ 1212 380 ТРТ ?
ПММ 1212 220 ТРТ 113 3,5А
ПММ 1212 380 ТРТ 113 3,5А
ПММ 1212 220 ТРТ 115 7А
ПММ 1212 380 ТРТ 121 9А
ПММД 1212 380 ТРТ 133 22А
ПММД 1212 380
ПММД 1213
ПМТ 1213 380 ТРТ 113 3,5А
ПММД 1213 380 ТРТ 114 5А
ПММД 1213 380 ТРТ 115 7А
ПММД 1213 380 ТРТ 121 9А
ПММД 1222 220 ТРТ 115 7А корпус
ПММД 1223 127 ТРТ 112 2,5А
ПММД 1223 127 ТРТ 115 7А
ПММ 2111
ПММ 2111 380 ТРТ 132 18А
ПММ 2111 380 ТРТ 132 18А
ПММ 2113 380 ТРТ 133 22А
ПММ ТМ 2112 380 ТРТ 114 5А
ПММД 2112 380 ТРТ 121 9А
ПММД 2112 380 ТРТ 132 18А
ПММД 2112 380 ТРТ 133 22А
ПММ 2112 380 ТРТ 134 28А
ПММ 2112 380 ТРТ 135 35А
ПММД 2121 380 б/з ТРТ
ПММД 2131
ПММД 2211 380 ТРТ 135 35А
ПММД 2211 380 ТРТ 136 45А
ПММД 2212 127 ТРТ 131 14,5А
ПММД 2212 380 ТРТ 136 45А
ПММД 2213 380 ТРТ 134 18А
ПММД 2213 380 ТРТ 134 28А
ПММД 3112 пустой корпус
ПММД 3112 380 ТРТ 137 56А
ПММД 3221 380 ТРТ 137 56А
ПММД 4121 220 ТРТ 141 110А
ПММД 4121 380 ТРТ 139 90А
ЗИП к ПММ первой велич. на 380
