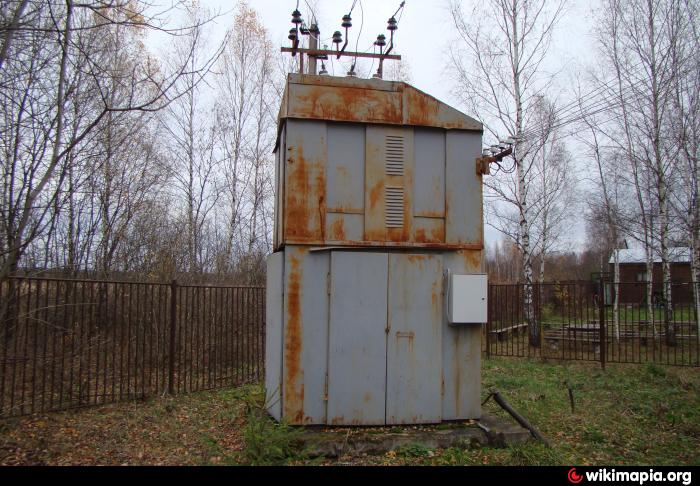

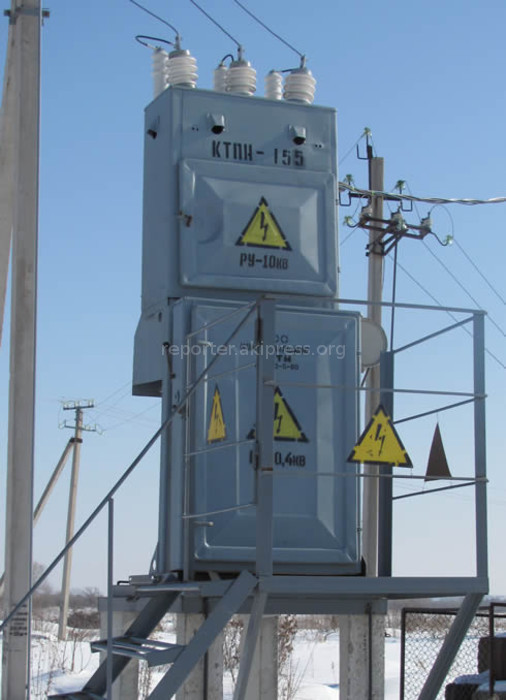

Подстанция КТПН-100-10-0,4 кВ (комплектная наружная)

Наименование товара Производство Схема подключения Заказ
КТПН-100/10/0,4 Собственное Оформить заявку

Производство КТПН 100/10/0,4

КТПН рассчитана на мощность 100 кВА, номинальное напряжение УВН — 10 кВ. Электроустановку располагают в металлическом корпусе, который предотвращает попадание воды и твердых предметов. Каркас выполнен из стальных пластин, которые скрепляют болтами. Оболочку пропитывают химическими составами для защиты металла от коррозионного разрушения.

В комплект подстанции входят:

  • понижающий трансформатор;
  • соединительные шины и кабельные линии;
  • шкаф распределительного устройства и линии отвода;
  • устройство ввода энергии;
  • техническая документация: руководство по эксплуатации, сертификат соответствия, паспорт.

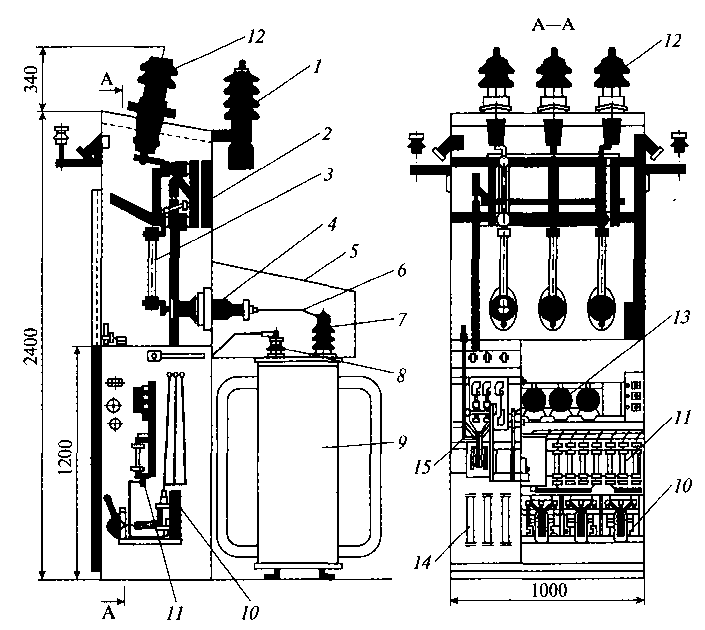

Силовой трансформатор понижает напряжение высоковольтных ЛЭП до сетевых значений потребителей. Токоведущие части заземляют и покрывают изоляцией. Установку располагают во взрывобезопасной среде. Содержание агрессивных газов в атмосфере не должно превышать нижних концентрационных пределов.

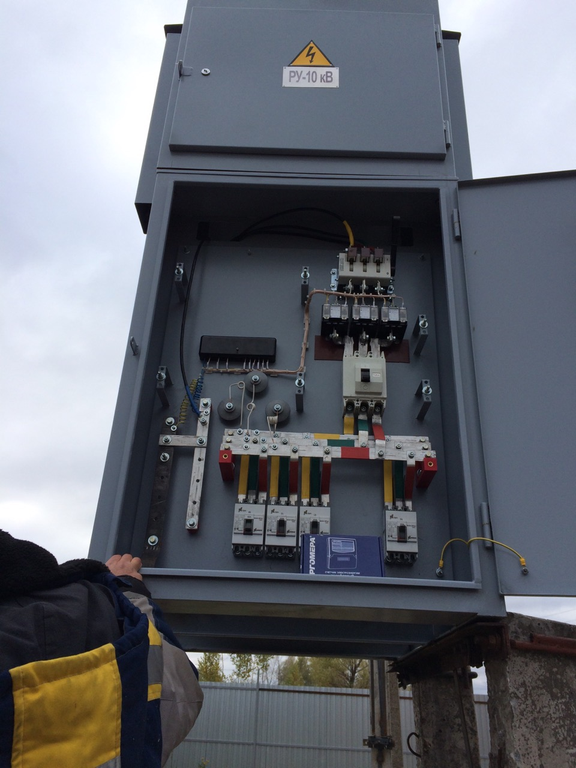

Для защиты РУНН от короткого замыкания устанавливают разрядники и блокирующие выключатели. Техническое обслуживание проводят в средствах защиты из диэлектрических материалов. Утепление стенок, вентиляционная система и пожарная сигнализация повышают срок службы аппарата. Наружную подстанцию применяют для энергоснабжения промышленных комплексов, поселков, шахт и рудников. Узнать точную цену и купить электрооборудование можно по телефону или e-mail.

Номинальное напряжение, кВ: Значение параметра
– на стороне ВН 10
– на стороне НН 0,23; 0,4
Номинальный ток термической стойкости в течении 1 секунды, кА:
– на стороне ВН не менее 16
– на стороне НН не менее 20
Номинальный ток электродинамической стойкости, кА:
– на стороне ВН не менее 41
– на стороне НН не менее 50
Температура окружающего воздуха от минус 45°С до плюс 40°С
Степень защиты IР23
Климатическое исполнение и категория размещения У1, УХЛ1
Признаки классификации Исполнение

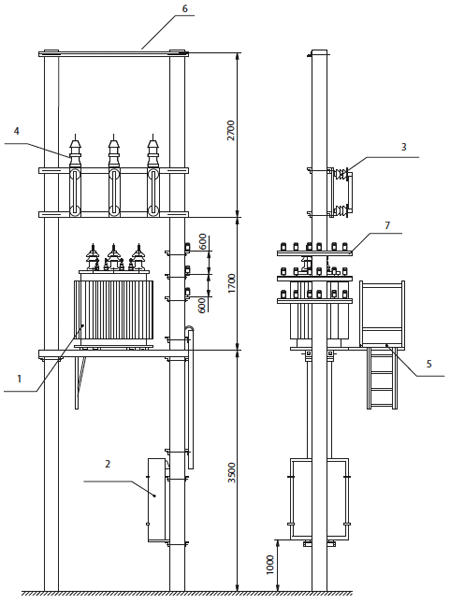

По конструктивному исполнению в утепленном блок-боксе столбовая
По электрической схеме на стороне ВН тупиковая проходная тупиковая
По способу установки стационарная, передвижная (на полозьях) стационарная
По числу применяемых силовых трансформаторов однотрансформаторная двухтрансформаторная однотрансформаторная
По выполнению Высоковольтного ввода воздушный, кабельный воздушный
По выполнению вводов отходящих линий на стороне НН воздушный, кабельный воздушный, кабельный
По выполнению нейтрали трансформатора на стороне НН с глухозаземленной нейтралью, с изолированной нейтралью (по специальному заказу)

БКТП-1250кВА/10-0,4 кВ Блочные комплектные трансформаторные подстанции 800 000 руб.

Блочная комплектная трансформаторная подстанция (БКТП) – это полностью готовая к эксплуатации установка. Особенностью конструкции является высокая устойчивость к механическим повреждениям. Такая трансформаторная подстанция имеет надежный корпус, отвечающий всем эстетическим требованиям и удачно вписывающийся в любой городской ландшафт.

Назначение и область использования БКТП

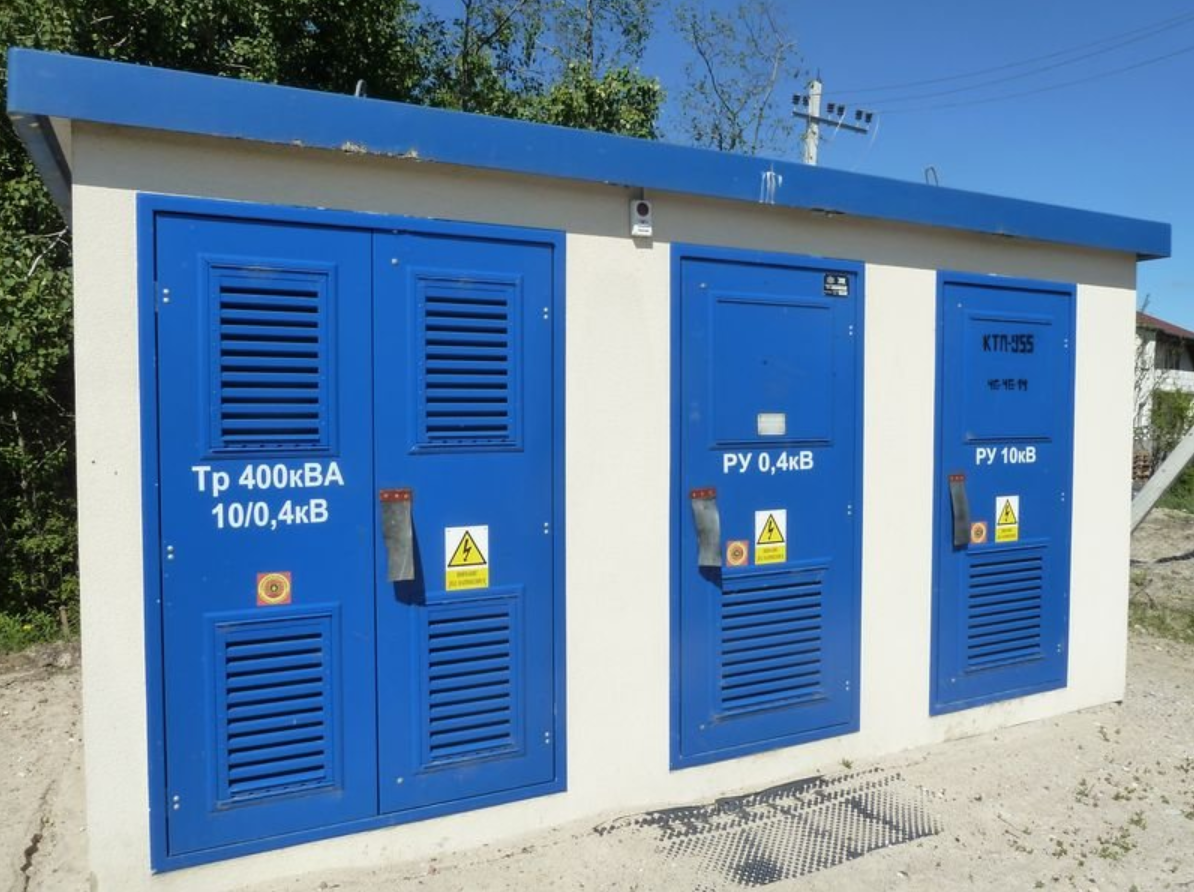

Бетонная подстанция чаще всего используется для обеспечения энергией жилищно-коммунальных и промышленных объектов. Функцией подстанции является прием напряжения, его преобразование до нужных характеристик с последующим распределением.
Главным преимуществом бетонных блоков являются минимальные сроки монтажа подстанции и ввода ее в эксплуатацию. При этом полностью исключается долгосрочное строительство капитального здания.

Конструкция БКТП

Блочная комплектная ТП представляет собой отдельно стоящее здание. В зависимости от устанавливаемого оборудования (распределительное устройство, силовой трансформатор и др.), конструкция состоит из нескольких бетонных блок-модулей.
Дополнительно БКТП могут укомплектовываться измерительной аппаратурой, специальными системами освещения и пожаротушения.
Существуют одно- и двухтрансформаторные БКТП.

По типу бетонной оболочки БКТП делятся на лево- и правосторонние. По схеме РУВН (распределительного устройства) бывают проходными и тупиковыми.

Габаритные размеры. План расположения оборудования.

Виды силовых трансформаторов

В современных БКТП используется масляный либо сухой трансформатор. Масляный трансформатор отличается более высокой мощностью. Это абсолютно герметичные конструкции, масло в которых не контактирует с воздухом, поэтому оно не окисляется. Сам трансформатор не требует специального обслуживания. Кроме того, масляная среда эффективно отводит выделяемое трансформатором тепло. За счет своих свойств масляные трансформаторы пока остаются лидирующими. Однако на смену им пришли современные сухие СТ.
Сухой трансформатор предполагает воздушное охлаждение. Конструктивно он состоит из обмоток ВН и НН, расположенных в защитном кожухе. Сухие СТ отличаются экологичностью, надежностью и высокой эффективностью. Но главным отличием является отсутствие масла, которое в негерметичном масляном трансформаторе становится причиной пожароопасности.

Все наши БКТП могут укомплектовываться по индивидуальному заказу.

Трансформаторная подстанция 10(6)-0,4 кВ с двумя трансформаторами до 630 кВА

  • 28 июля 2009 г. в 19:27
  • 429
  • Поделиться

  • Пожаловаться

Назначение

Трансформаторная подстанция предназначена для приема, преобразования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 и 10 кВ на напряжение 0,4 кВ и распределения ее потребителям.

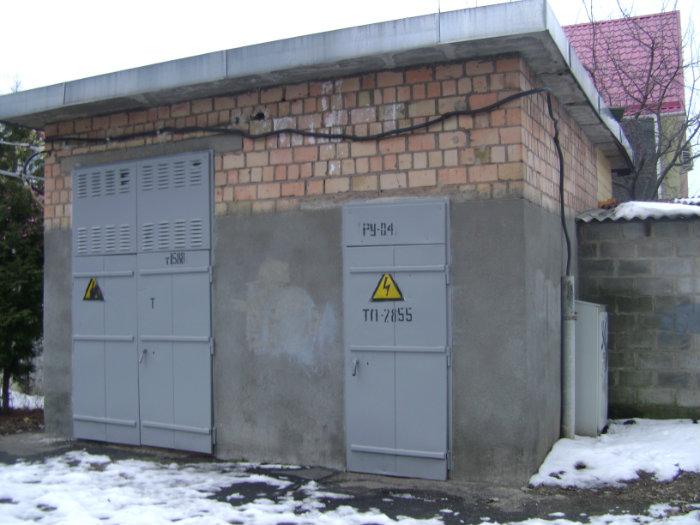

В отдельно стоящем кирпичном здании размещаются помещения для установки двух силовых трансформаторов мощностью до 630 кВА, установки РУВН и РУНН.

В качестве коммутационных аппаратов РУВН можно устанавливать вакуумные выключатели типа ВБП-10/630.

Скачать документацию

Производитель

Подольский завод электромонтажных изделий создавался для производства высоко- и низковольтного оборудования, электромонтажных изделий для промышленного и гражданского строительства Подмосковья и входил в трест “Мособлэлектромонтаж”. Завод и сегодня продолжает выпускать электрощитовое оборудование, только на более высоком технологическом уровне, постоянно наращивая объемы производства и осваивая все новые виды продукции, такие как: камеры КСО-203 на автогазовых выключателях нагрузки собственного…

Смотрите также компании в каталоге, рубрика «Трансформаторные подстанции наружной установки»

Похожие документы

×
  • elec.ru/library/manuals/transformatornaya-podstanciya-106-04-kv-do-630-kva.html”>ВКонтакте
  • Facebook
  • Twitter
  • Pinterest

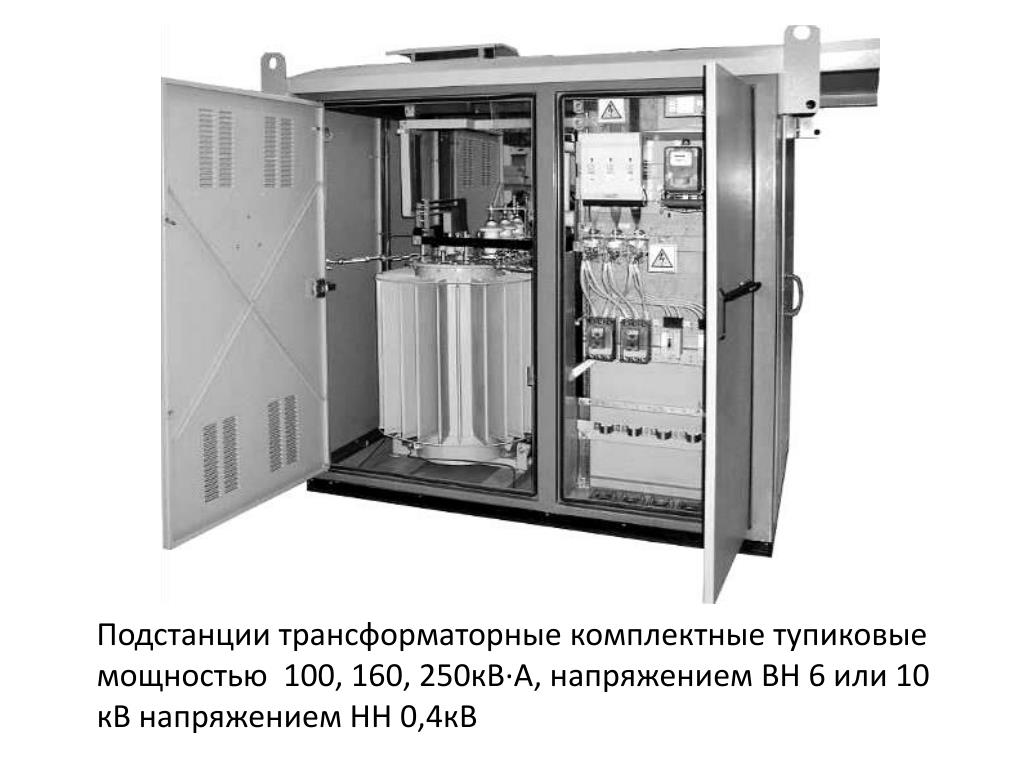

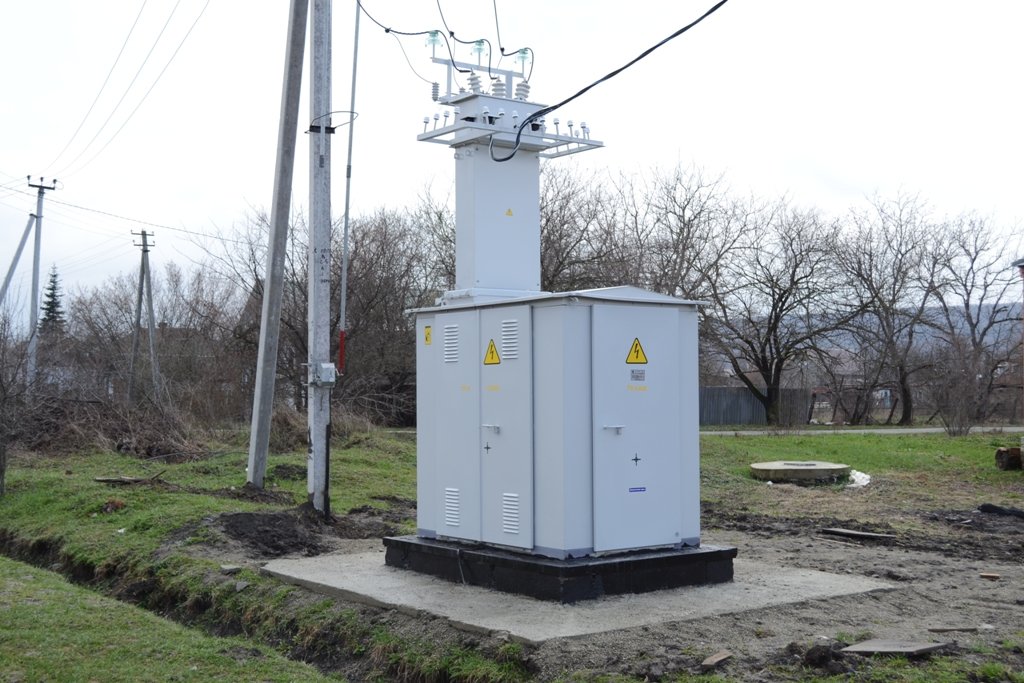

КТП (комплектные трансформаторные подстанции) тупикового, киоскового, контейнерного типа в Минске

По заказу потребителей завод может изготовить трансформаторы и трансформаторные  подстанции с параметрами и техническими характеристиками, отличающимися от приведенных в таблицах, любого конструктивного исполнения.

Технические характеристики в данном каталоге носят ориентировочно-информационный характер и в любое время могут быть изменены.

Комплектная трансформаторная подстанция наружной установки эксплуатируется на открытом воздухе. Устойчива к атмосферным воздействиями и перепадам температуры, не требует постоянного обслуживания. По типу подключения к линии электроснабжения выделяют проходные и тупиковые КТП.

КТП наружной установки применяются в промышленности, сельском и коммунальном хозяйстве. Завод МЭТЗ им. В. И. Козлова предлагает готовые решения, а также изготавливает комплектные трансформаторные подстанции в Беларуси по индивидуальным проектам.

КТП наружной установки в нашем ассортименте

  •  киоскового типа – все оборудование помещается в стальной каркас, для организации доступа и обслуживания монтируются двери;
  • для нефтегазового комплекса – рассчитаны на электроснабжение объектов на нефтяных и газовых месторождениях;
  • для сельскохозяйственных потребителей – распределяют электроэнергию в фермерских хозяйствах, садовых участках, населенных пунктах и прочих небольших объектах;
  • для нужд железной дороги – питают устройства сигнализации, освещение, разъезды, переезды, остановочные пункты, автоблокировку и т.
    п.;
  • специального назначения – применяются для подогрева грунта и бетона, подачи питания на ручной электроинструмент, оперативной организации освещения.

МЭТЗ имени В. И. Козлова – надежный поставщик электротехнического оборудования. Наш опыт проектирования и производства насчитывает более 60 лет. Чтобы купить КТП в Минске, заполните размещенный на сайте опросный лист. Затем мы подготовим ценовое предложение и свяжемся с вами для обсуждения условий заказа.

КПТСО-10/0,23 (У1, ХЛ1) столбовые однофазные, мощностью 4 и 10 кВА – ЗАО «ЗЭТО»

Назначение

Комплектные подстанции трансформаторные столбовые однофазные типа КПТСО–4–10/10/0,23–…–99У1 предназначены для приема электроэнергии однофазного переменного тока частотой 50 Гц напряжением 10 кВ, преобразования ее в электроэнергию однофазного переменного тока напряжением 0,23 кВ и распределения среди потребителей.



Конструкция

Комплектные подстанции трансформаторные столбовые однофазные — далее КПТСО состоят из устройства высшего напряжения (УВН), силового трансформатора и распределительного устройства низшего напряжения (РУНН), поставляемых комплектно, и монтируемых на одностоечной железобетонной стойке 8 типа СВ—105 на месте эксплуатации.

В комплект поставки входят также металлоконструкции для установки оборудования с соответствующим крепежом и два проводника с наконечниками для подсоединения к ВЛ 10 кВ. УВН состоит из приемных изоляторов, предохранителей и ограничителей перенапряжений.

В качестве приемных изоляторов применены стеклопластиковые изоляторы натяжного типа с полимерной изоляцией. Для защиты подстанции от грозовых и коммутационных перенапряжений используются ограничители перенапряжений с полимерной изоляцией (ОПН).

Предохранители обеспечивают защиту трансформатора при токах перегрузки и короткого замыкания. В качестве силового трансформатора применен трансформатор марки ОМ. Трансформатор поставляется с установленными на нем кронштейном, опорными изоляторами и контактами предохранителей. Один контакт предохранителя закреплен на вводе 10 кВ силового трансформатора, другой – на опорном изоляторе кронштейна. В предохранителе используются патроны типа ПТ 1.1–10. На кронштейне предохранителя установлены ОПН 2.

РУНН предназначено для распределения напряжения 0,23 кВ на отходящие линии и защиты их от перенапряжений и коротких замыканий и выполнено в виде шкафа с электрооборудованием. В состав электрооборудования входят выключатель—разъединитель, однополюсные автоматические выключатели с высокой отключающей способности, ограничитель перенапряжений с полимерной изоляцией и электронный счетчик прямого включения для учета электроэнергии. Шкаф закрывается дверью на внутренний спецзамок (ключ входит в комплект поставки).

К дну шкафа присоединена металлическая труба, в которой проложены соединительные проводники. В шкафу РУНН не требуется дополнительный монтаж соединительных проводников между оборудованием подстанции на месте эксплуатации.

КПТСО соединяется с ВЛ 10 кВ неизолированным алюминиевым проводом с наконечником для крепления на контактном выводе предохранителя. Соединение РУНН со стороной НН силового трансформатора выполняется изолированным проводом с контактными пластинами, закрепленными на вводах низшего напряжения трансформатора.

Конструкция подстанции защищена свидетельствами РФ на полезные модели.



Технические характеристики


Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию.

Трансформаторные подстанции 6-20/0,4 кВ в бетонных корпусах

Комплектные трансформаторные подстанции (КТП) в металлическом (бетонном) корпусе предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока напряжением до 20 кВ частотой 50 Гц.

БКТП состоит из трех основных элементов:

  • Крыши
  • Фундамента
  • Корпуса.

Корпус (монолитный блок, представляющий собой боковые стены с полом) выполнен из железобетона класса B30 (улучшенные тепловые характеристики).
Толщина стенки корпуса составляет 80 мм, высота типового корпуса 2350 мм. Крыша (двухскатная) выполнена из металлочерепицы или профильного листа. Высота крыши составляет 600 мм. Общая длина и ширина подстанции зависят от номиналов силовых трансформаторов

Подземная часть имеет три выделенных отсека:

  • герметичный поддон для масла (маслоприемник), способный вместить более 100% объема масла трансформаторов
  • отсек для прокладки кабелей с кабельными оцинкованными полками.

В случае поставки фундамента вместе с БКТП его типовая высота составляет 900 мм, он выполняется, также как и корпус, из железобетона класса В30,
толщина днища – 300 мм,
высота маслоприемника – 500 мм.
При установке БКТП в местности, где вследствие большой толщины промерзания грунта высота фундамента, равная 900 мм, не приемлема, фундамент отливается на месте. При этом выдаются необходимые чертежи.

Корпус БКТП имеет вентиляционные дефлекторы и жалюзи, гарантирующие степень защиты IP 43.
В полу коридора обслуживания находятся люки со съемными металлическими крышками габаритами 800х600 мм, обеспечивающие возможность доступа в кабельный отсек. Предусмотрены проходки для ввода и вывода кабелей (под РУ ВН, НН и в трансформаторных камерах). Двери, ворота и жалюзи выполняются из оцинкованного металла, покрашенного порошковой краской (цвета по каталогу RAL).

Камеры трансформатора предназначены для установки трансформаторов масляных герметичных или с литой изоляцией. Монтаж трансформаторов может производиться через двери в трансформаторные камеры или установкой сверху перед крепежом крыши. Соединения между РУ ВН и трансформаторами выполняются кабелями, а между трансформатором и РУ НН при помощи медных шин или кабелей в зависимости от требования.

В подстанции установлено устройство заземления (внутренний контур заземления). Все металлические части подстанции (двери, корпуса щитов ВН и НН, крыша) соединены с контуром заземления при помощи специальных заземляющих проводов и шин. Осуществляется внутренний обогрев и освещение подстанции. Предусмотрены штепсельные розетки 220В, размещенные около выключателей освещения в трансформаторных камерах и коридора обслуживания для подключения оборудования для работ по консервации и ремонту.

Мы предлагаем полное ведение заказа от проекта до поставки. Примеры реализованных проектов Вы можете посмотреть в разделе Наши объекты.

  • Полная заводская готовность
  • Применение современного, надежного и безопасного в эксплуатации оборудования
  • Малые габариты
  • Возможность разработки индивидуального решения для каждого объекта
  • Возможность работы оборудования при температуре окружающей среды от –60°С до +45°С
  • Применение трансформаторов мощности любых типов российского и западного производства
  • Качество внешней и внутренней отделки.

Подстанция КТПК 10/0,4кВ 160кВА Киоск к/к тупиковая-цена на типовой проект

Типовой проект комплектной трансформаторной подстанции КТП-Киоск 160кВА 10/0.4кВ кабель/кабель (тупиковая) производства компании “ПромЭлектроСервис НКУ”

Итоговая цена комплектной трансформаторная подстанции определяется по результатам заполнения опросного листа (.xls) и согласования технических условий. Для получения коммерческого предложения и расчета стоимости КТП Киоск по Вашему проекту, просим Вас отправить запрос на [email protected] или связаться с нашими менеджерами по телефонам 8 (812) 242-96-62 (СПб) / 8 (495) 120-28-03 (Мск) / 8 (800) 700-89-55 (бесплатный по России)

Комплектация КТП 10 или 6кВ:

  1. Корпус (габаритные размеры см. на вкладке “Габариты”) выполненный из листового металла толщиной 2-2,5мм покрытого порошковой краской по каталогу RAL. По спецзаказу, корпус подстанции выполняется из оцинкованной стали.
  2. РУВН (ячейки КСО в составе: выключатель ВНА с ПКТ, ограничитель перенапряжений ОПН)
  3. Силовой сухой/масляный трансформатор 10-0,4кВ, 6-0,4кВ (не входит в стандартный комплект поставки)
  4. РУНН (автоматические выключатели или рубильники, разъединители РЕ)
  5. Узел учета по стороне низкого напряжения (счетчик электроэнергии, амперметры, трансформаторы)

Срок производства типовой КТПК 10/0,4кВ 160кВА Киоск к/к тупиковая – 15-20 дней. С техническими характеристиками трансформаторных подстанций киоскового типа 10/6-0,4кВ можно познакомиться здесь.

Комплект документации на КТП (КТП-Киоск)

  • Конструкторская документация: однолинейные и принципиальные электрические схемы, габаритный чертеж общего вида КТПК, план расстановки оборудования, руководство по перевозке и монтажу, рекомендации по устройству фундамента и пр.
  • Документация на комплектующую аппаратуру
  • Технический паспорт
  • Инструкция по эксплуатации
  • Протоколы испытаний
  • Копии сертификатов качества (сертификат соответствия ТУ, ISO-9001)
  • Комплект бухгалтерской докуметации

Мобильные КТП киоскового типа поставляются в полной заводской готовности. в эксплуатацию объектов нефтегазовой отрасли, ЖКХ, а также временного электроснабжения на строительных и производственных площадках.

Фото КТП Киоск 10-0,4кВ с трансформатором ТМГ, РУВН и РУНН Hyundai (перед финальным монтажом)

Характеристики КТПК 10/0,4кВ 160кВА Киоск к/к тупиковая

СерияКТП 10/6-0,4 кВ
Напряжение на стороне НН, кВ0,4кВ
Тип корпусаКиоск
Тип КТПтупиковая
Кол-во трансформаторов1
Напряжение на стороне ВН10кВ
мощность кВА160
Исполнение вводов на стороне ВНКабель
Исполнение вводов на стороне ННКабель
КомплектностьПаспорт, Руководство по эксплуатации, Протоколы испытаний, Сборочный чертеж, Комплект схем

Компания Калдера – МБТСК 20 (10) / 0,4 кВ

Подстанция сборная железобетонная типа МБЦК – это готовое заводское изделие, предназначенное для трансформации и электроснабжения потребителей электроэнергией низкого напряжения. Используется в распределительных и промышленных электрических сетях в качестве конечной, транзитной или узловой трансформаторной подстанции для кабельного соединения. Трансформаторная подстанция изготовлена ​​из сборных железобетонных элементов, которые монтируются на подготовленном полу.Собранное здание оснащено трансформатором, блоком СН и НН и подключено к сети СН и НН.

МБТСК 10 (20) / 0,4 кВ типы:

  • МБТСК – 630/1000 – трансформаторная подстанция сборная железобетонная с внутренним обслуживанием 630/1000 кВА
  • МБТСК-2 2х (630/1000) – трансформаторная подстанция сборная железобетонная с внутренним обслуживанием 2х (630/1000) кВА

Оборудование МБТСК, устанавливаемое в типовой дом, в зависимости от типа, следующее:
  • Один (два) силовых трансформатора 20 (10) / 0.4 кВ- 630/1000 кВА
  • Установка среднего напряжения типа RING MAIN UNIT в различных комбинациях количества трансформаторных и линейных ячеек, тип 8DJ10, со схемой по выбору клиента
  • Распределительный блок низкого напряжения типа RBK04 с одним (двумя) трансформаторными фидерами, отходящим фидером с максимум 10 (20) отходящими линиями НН и фидером уличного освещения с максимум 6 отходящими линиями
  • Возможна установка одного или двух компенсационных питателей по запросу покупателя
  • Однолинейная схема может быть расширена по запросу покупателя
Трансформаторная подстанция

| ABM ELEKTRO

Одним из важнейших сегментов нашей деятельности является строительство и монтаж трансформаторных подстанций.
Трансформаторные подстанции являются частью электроэнергетической системы по преобразованию напряжения и представляют собой важный сегмент в эксплуатации всех типов объектов.

Хотя есть подстанции с разными уровнями напряжения, в коммерческих и жилых зданиях преобразование чаще всего выполняется при более высоких уровнях напряжения от 10 кВ или 20 кВ до 0,4 кВ, в то время как на промышленных объектах, за исключением 400 В, окончательное преобразование выполняется на 6 кВ. и 10кВ за счет потребителей высокого напряжения.

Стандартная трансформаторная подстанция состоит из:

  1. Оборудование среднего напряжения с соответствующим количеством ячеек, которое размещается в соответствующем отдельном помещении и которое чаще всего подключается к трансформатору энергии с помощью кабельных линий. .
  2. Трансформатор соответствующей мощности и уровня напряжения, который хранится в отдельном помещении (trafo-box)
  3. Низковольтное оборудование с соответствующим количеством выводов, которое чаще всего размещается напротив установки SN в отдельном помещении и которое чаще всего подключается к трансформатору энергии через медные шины.

Кроме того, мы производим сертифицированные распределительные устройства среднего напряжения (блоки СН 10 / 0,4 кВ и 20 / 0,4 кВ) и низкого напряжения (блоки НН). Наша компания является импортером трансформаторов от Makitel Dooel, Охрид, поэтому все упомянутые выше системные компоненты доступны по очень конкурентоспособным ценам.

Устанавливаем оборудование на землю с необходимой разводкой, то есть система под ключ.

У нас есть собственный автокран, который позволяет устанавливать трансформаторные подстанции с твердым покрытием.

Мы производим полностью оборудованные шкафы низкого напряжения для тротуарных подстанций (в корпусе из алюминия, нержавеющей стали или стального листа с пластиковым покрытием).

Мы также производим консоли из горячеоцинкованного металла для переноски трансформаторов до 400 кВА и шкафов низкого напряжения.

Рекомендации по проектированию подстанций | EEP

Рекомендации по проектированию подстанции (фото: fullcabinet.com)

Рассмотрим в качестве примера сеть среднего напряжения без обратной связи

Должен быть определен рейтинг оборудования подстанции , а также соединений .

Детальный проект подстанции

Выбор оборудования подстанции

Распределительное устройство
  1. Выбор трансформаторов
  2. Номинальные характеристики выключателей
  3. Номинальные характеристики выключателей нагрузки (выключатели нагрузки)
  4. Номинальные характеристики разъединителей (разъединителей)
Размер
  1. Характеристики трансформаторов напряжения ( ТТ )
  2. Характеристики трансформаторов тока ( ТТ )

Выбор трансформаторов

  1. Размер трансформатора / сек следует выбирать в соответствии с максимальной ожидаемой нагрузкой и возможностью будущие расширения.
  2. Размер трансформатора может быть выбран из номинальных мощностей, приведенных ниже, для питания нынешних и будущих нагрузок.

Стандартные параметры для трансформаторов подстанций

Номинальные мощности:

25 кВА, 50 кВА, 100 кВА, 250 кВА, 400 кВА, 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА

Первичные напряжения (межфазные):

6 кВ, 7,2 кВ, 10 кВ, 12 кВ, 22 кВ, 24 кВ, 31,5 кВ, 33 кВ, 34,5 кВ, 35 кВ, 36 кВ

Вторичные напряжения (линейные): 380 В, 400 В


Пример:

Проект подстанции

Учтите, что вы хотели бы выбрать трансформатор для подачи питания на завод, который требует максимум 270 кВА мощности при 400 В на стороне НН и в ближайшем будущем не рассматривается без дополнительных расходов.

Электроснабжение будет осуществляться путем подключения завода к 33 кВ СН напряжением . Выберите трансформатор.

Решение:

Мощность:

25 кВА, 50 кВА, 100 кВА, 250 кВА, 400 кВА, 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА

(первичные напряжения между линиями): 6 кВ, 7,2 кВ, 10 кВ, 12 кВ, 22 кВ, 24 кВ, 31,5 кВ, 33 кВ, 34,5 кВ, 35 кВ, 36 кВ

Вторичные напряжения линии): 380 В, 400 В

Размер трансформатора, выбранный для завода:

400 кВА, 33 кВ / 400 В

Рекомендации по проектированию подстанции

(PDF) Учебная модель понижающей подстанции 110 кВ в 1 / 10

Учебная модель ПС 110 кВ

Понижающая подстанция в масштабе 1/10

Александр О.Егоров, Анастасия Анатольевна Ларионова, Станислав А. Ерошенко, Александра Ивановна Халясмаа

Кафедра «Автоматизированные электрические системы»

Уральский федеральный университет имени первого Президента России Б.Н. Ельцин

Екатеринбург, Россия

[email protected], [email protected]

Аннотация – обучающая модель понижающей подстанции 110 кВ в масштабе

1/10 предназначена для совершенствования учебного процесса

человек.

вуза, в которых осуществляется подготовка энергетиков

инженеров отрасли.Отсутствие постоянного и неограниченного доступа

студентов к объектам энергетики и отсутствие

возможности осуществлять соответствующую практическую деятельность

приводит к острому дефициту практических знаний и навыков

среди студентов. Решением данной задачи является построение

действующих моделей энергосистем и

отдельных силовых единиц оборудования

, как наглядных пособий, так и в качестве лабораторного

оборудования.Наличие действующей подстанции в масштабе 1/10

дает возможность выполнять широкий спектр мероприятий для образовательных целей

: проектирование, строительство, монтаж, плановое переключение

и т. Д. Что касается процесса сбора данных предполагает

Также решены вопросы реверс-инжиниринга

с использованием 3D-сканеров и 3D-принтеров, промышленного применения

для технической диагностики энергетического оборудования

и выявления дефектов.

Ключевые слова – электроэнергетические системы, распределительные подстанции,

система образования, трехмерное моделирование и проектирование, 3D

печать.

I. ВВЕДЕНИЕ

Проект «Проектировщик электроэнергетических систем»

берет свое начало на кафедре «Автоматизированные электрические системы» Уральского

энергетического института Уральского федерального университета

(Екатеринбург) с 2013 года. Основная задача проекта – на

разработать физические и информационные модели энергетического оборудования

для совершенствования учебного процесса на основе методов

и технологий масштабного моделирования.В первую очередь, проект

решает образовательные задачи, связанные с обеспечением качества

подготовки студентов и технических специалистов для нужд электроэнергетики

. Кроме того, в рамках проекта

студенты проходят обучение по проектированию, моделированию, инженерным

расчетам, что дает возможность решать технологические

задачи в реальной электроэнергетике [1].

«Конструктор» реализован на основе методов

и технологий масштабного моделирования в промышленных системах объемного CAD / CAM-проектирования

, таких как AutoCAD,

,

SolidWorks и др.В настоящее время в процессе производства «конструктора»

используются методы и технологии объемного лазерного сканирования

, реверс-инжиниринга и 3D-печати

. Такой подход позволяет из различных материалов изготавливать масштабные

моделей подстанций, первичного и вторичного оборудования

электроэнергетических систем и обеспечивать их высокую внешнюю точность и геометрическую идентичность [2]. В будущем

позволит использовать модели в качестве действующих лабораторных комплексов

с небольшими габаритами и невысокой стоимостью.

Еще одним преимуществом масштабного моделирования является демонстративность

рассматриваемого объекта для обеспечения

«эффекта присутствия» объектов электроэнергетики.

II. ЦЕЛИ И ЗАДАЧИ

Основной задачей создания «конструктора» электроэнергетических систем

является повышение качества обучения студентов на

улучшение материально-технической и информационной базы образовательной программы

и создание новых видов обучения. лаборатория

и учебно-практическое оборудование, обеспечивающее моделирование типовых и

аварийных ситуаций в электроэнергетической системе.

Предполагается строительство и использование

макетов энергоблоков и объектов энергосистемы с использованием оригинальных материалов

, а также виртуальных и печатных прототипов энергетических

электростанций, подстанций и других энергетических объектов в процессе из

учебного процесса по основным профильным дисциплинам (электротехника

,

механика, электроаппаратура, электросетевое оборудование

,

и другие). В настоящее время ведутся основные работы

по выпуску учебных пособий и налаживанию производства

учебной подстанции 110 кВ с целью информирования студентов о внешнем виде силового оборудования

, принципах работы

. эксплуатация, назначение, проектирование,

транспортировка, монтаж, установка, обслуживание и

диспетчерское управление.

Создание, сборка и печать масштабной модели

играет важную роль на этом этапе, потому что получение визуальной модели

внешнего и внутреннего вида силового оборудования дает

возможность обеспечить качественное понимание физики

и динамика рассматриваемых процессов, а также

позволяет студентам полностью погрузиться в процесс строительства и эксплуатации энергообъекта

.

Насколько «дизайнерский» проект реализован на базе

объектов реальной энергосистемы, реверс-инжиниринг, в том числе 3D-

Termoelektro ENEL :: Справка :: Распределительные устройства и подстанции

ОПИСАНИЕ ПРОЕКТА

ОБЪЕКТ

КЛИЕНТ

ГОД

Замена и перемещение за пределы взрывоопасной зоны 0.МЦК 4 кВ в блоке 5; Поставка оборудования для замены объектов 0,4 кВ с переподключением к старым клиентам, строительство зданий, строительство кабельных лотков, прокладка и заделка кабелей, расширение системы сбора и отображения данных, функциональные испытания с вводом в эксплуатацию.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2016

Замена распределительных устройств 6 кВ BA и BB на 35/6 кВ, строительство кабельных лотков, прокладка и заделка кабелей, функциональные испытания с вводом в эксплуатацию.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2016

Замена НКУ на ПС N1 6кВ / 0,4кВ; Поставка оборудования для замены ячеек 0,4 кВ с переподключением к старым заказчикам, прокладка кабельных трасс, разводки и электромонтажа, поставка системы SCADA, индивидуальные и функциональные испытания с пусконаладкой и запуском.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A. D.,
Нови-Сад, Сербия

2014

Дополнительные ячейки коммутационных блоков в составе установки для строительства линии очистки конденсата. Расширение коммутационного блока МСС3 0,4 кВ и реконструкция ЦА 0,4 кВ в ПС «Энеграна» 6кВ / 0.4кВ, в рамках строительства линии очистки конденсата.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2014

Реконструкция ячеек 0,4 кВ в ПС №1 6 кВ / 0,4 кВ, в рамках проекта закрытой дренажной системы в блоке 5 и блоке 6.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2014

Подключение электропитания 6кВ существующей ПС «35 / 6кВ» от новой ПС 220/6 / 6кВ; Поставка и монтаж средневольтного и низковольтного оборудования с доставкой и монтажом системы сборных шин 6 кВ, прокладка кабельных трасс, разводки и электромонтажа, расширение системы SCADA, испытание и ввод в эксплуатацию.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2013/2014

Ячейка КРУЭ с преобразователями частоты в ПС N1 6кВ / 0,4кВ и 0,4кВ на блоке 6, для питания электроприводов воздухоохладителей S2100 и S2200.

НПЗ ПАНЧЕВО
Панчево, Сербия

шек. A.Д.,
Нови-Сад, Сербия

2013/2014

Реконструкция ОРУ 6 кВ.

TE MORAVA, Svilajnac

JP EPS PD ТЕНТ
Обреновац

2013

Электромонтажные работы по замене 6кВ / 0.Силовой трансформатор 4кВ и распределительное устройство 0,4кВ в ПС «Д».

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2013

Закупка, доставка и установка локатора повреждений на скважинах Ранни.

Белградский водопровод и канализация

PUC Белградский водопровод и канализация

2013

Испытания и ревизия объекта 10 кВ на ПС 110/10 кВ на заводе Макиш.

Завод Макиш
Гидротехнические сооружения и канализация

PUC Белградский водопровод и канализация

2013

Закупка, поставка и установка оборудования 10кВ в пролете №6 ПС 110 / 10кВ Макиш.

Завод Макиш
Гидротехнические сооружения и канализация

PUC Белградский водопровод и канализация

2012

Монтаж, испытание и пусконаладочные работы ПС 220 / 6кВ-Н и ПС 2201 6/0.4 кВ, в рамках Проекта по установке электрооборудования и КИПиА на заводе MHC / DHT (часть ISBL).

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A. D.,
Нови-Сад, Сербия

2012

Монтаж, испытание и ввод в эксплуатацию ПС 501 6 / 0,4 кВ, ПС 16701 6 / 0,4 кВ и ПС 91501 6 / 0,4 кВ, в рамках проекта – Электромонтаж и КИПиА на заводе MHC / DHT (часть OSBL).

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2012

Замена силовых трансформаторов 6 / 0,4 кВ, установка КРУ 0,4 кВ «MCC IV E»

ПС ПНД 6 / 0,4 кВ,
HIP PETROHEMIJA
Панчево, Сербия

HIP PETROHEMIJA
Панчево, Сербия

2012

Реконструкция ОРУ 110 кВ ТЭЦ Новый Белоград.

ТЕПЛОВАЯ УСТАНОВКА
НОВИ БЕОГРАД
Белград, Сербия

PUC Belgrade Power Plants, Белград

2011

Реконструкция ОРУ 110 кВ ТЭС «Колубара А», г. Велики Црлени.

ТЕ КОЛУБАРА А
Велики Црлени, Сербия

PU EPS PD ТЕНТ Obrenovac

2010

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения и другого оборудования.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2010

Замена РУ 0,4 кВ на новое в ПС 6 / 0,4 кВ «Н2»; Поставка и монтаж электрооборудования и материалов, электроустановок с испытанием и пусконаладкой.

НПЗ ПАНЧЕВО
Панчево, Сербия

NIS A.D.,
Нови-Сад, Сербия

2005

Рабочий проектно-монтажные работы по адаптации ОРУ 110 кВ. Силовые трансформаторы и испытание релейной защиты.

ПС 110/6 кВ, ТИТАН, ЦЕМЕНТНЫЙ ЗАВОД
Kosjerić, Srbija

ПС 110/6 кВ, ТИТАН, ЦЕМЕНТНЫЙ ЗАВОД
Kosjerić, Srbija

2005

Монтаж ячеек 10 кВ, сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения и оборудования.Индивидуальные и функциональные тесты и корректировки с участием в опытной эксплуатации.

СБ 10 кВ ПС 10 / 0,4 кВ

3X (2 X 1 600) кВА
СС CMT-2
Москва, Россия

Торгово-промышленная палата России и Центр международной торговли

2003

Монтаж систем измерения, защиты и управления, а также оборудования.Индивидуальные и функциональные тесты и корректировки с участием в опытной эксплуатации.

ПС 10 / 0,4 кВ
2 X (2 X 1000) кВА
СС НОВАЯ ОПЕРА
Москва, Россия

Торгово-промышленная палата России и Центр международной торговли

2003

Монтаж сборных шин, автоматических выключателей, разъединителей, изоляторов ВН и НН, реакторов ВЛ, измерительных трансформаторов тока и напряжения, системы противопожарной защиты силовых трансформаторов, прокладка кабелей, ограничители перенапряжения, освещение и заземление. Установки систем измерения, защиты и управления. Монтаж измерительных и сигнальных кабелей. Индивидуальные и функциональные испытания и наладки с участием в опытной эксплуатации.

SY IN ПС 400/220/35 кВ ВЛ 220 кВ SY-TPP ДЛЯ ТЭС
Углевик, Босния и Герцеговина

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения, оборудования.Индивидуальные и функциональные испытания и настройки, а также ввод в эксплуатацию.

SY 110/35 кВ ДЛЯ ГЭС ЗВОРНИК
Зворник, Сербия

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения, оборудования. Индивидуальные и функциональные тесты и корректировки с участием в опытной эксплуатации.

ПС 33/11/6 кВ
Киркук, Ирак

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения, оборудования.Индивидуальные и функциональные тесты и корректировки с участием в опытной эксплуатации.

ПС 33/11 кВ
Триполи, Ливия

Монтаж распределительных устройств 10кВ, сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения, оборудования.

ПГ 10 кВ
СС НОВАЯ ОПЕРА
Москва, Россия

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения. Индивидуальные и функциональные испытания и настройки и участие в опытной эксплуатации.

ПС 35/10 / 0,4 кВ
TREPCA
Косовска Митровица, Сербия

Монтаж сборных шин, автоматических выключателей, разъединителей, измерительных трансформаторов тока и напряжения, системы противопожарной защиты силовых трансформаторов, прокладка кабелей, ограничители перенапряжения, освещение и заземление.Монтаж системы управления, удаленного мониторинга и оборудования для ВЧ связи. Монтаж систем измерения, защиты и управления. Монтаж измерительных и сигнальных кабелей. Индивидуальные и функциональные тесты и корректировки с участием в опытной эксплуатации.

ПС 10 / 0,4 кВ
Панчево, Сербия

Подстанция | Энергинет

Технические стандарты применяются к консультантам, производителям и подрядчикам, а также используются внутри компании Energinet.

Практические правила для документации сформулированы в отдельном стандарте и в отдельных технических стандартах.

Каждый контракт определяет, какие из описанных стандартов имеют отношение к поставке.

Технические стандарты основаны на датских правилах и положениях, а также на применимых признанных международных нормах и стандартах.

Цифровые подстанции ВН

EDS-0156 Ред. 0 Цифровизация передающих сетей – Требования к открытым стандартам

Подстанция переменного тока

EDS-0064 Ред. 1 Идентификация объекта КРУЭ
ETS-0112 Ред. 0 Алюминиевые трубки – 145-420 кВ
ETS-0113 Ред. 1 Алюминиевые разъемы – 145-170 кВ
ETS-0114 Ред. 0 Алюминиевые разъемы – 245-420 кВ
ETS-0115 Rev 0 Алюминиевый провод 500 мм2 145-420 кВ
ETS-0116 Rev 0 Алюминиевый провод 774 мм2 145-420 кВ
ETS-0117 Rev 0 Медный провод 95_120 мм2 для сети заземления – 145-420 кВ
ETS-0118 Rev 0 Медный провод 400 мм2 – 145-420 кВ

AC – подстанция 400 кВ

ETS-50-06-06-C1 Высоковольтные компоненты – Разъединитель-заземлитель 400 кВ
ETS-50-06-08-C1 Высоковольтные компоненты – Трансформатор тока 400 кВ 2000-1000 A
ETS-50-06 -08-C2 Высоковольтные компоненты – Трансформатор тока 400 кВ 3000-1500 A (3)
ETS-50-06-10-C1 Высоковольтные компоненты – Конденсаторный трансформатор напряжения 400 кВ
ETS-0109 Rev 0 Фарфоровые опорные изоляторы – 420 кВ
ETS-0110 Ред. 0 Изоляторы стеклянных опор – 420 кВ
ETS-0111 Ред. 0 Изоляторы композитных опор – пустотелые – 420 кВ

AC – подстанция 220 кВ

ETS-50-06-06-D1 Высоковольтные компоненты – Разъединитель-заземлитель 245 кВ
ETS-50-06-08-D1 Высоковольтные компоненты – Трансформатор тока 245 кВ 1200-600 A
ETS-50-06 -08-D2 Высоковольтные компоненты – Трансформатор тока 245 кВ 2000-1000 A
ETS-50-06-10-D1 Высоковольтные компоненты – Конденсаторный трансформатор напряжения 245 кВ
ETS-50-06-11-D1 Высоковольтный Компоненты – Индуктивный трансформатор напряжения 245 кВ
ETS-0170 Rev 0 Изоляторы для опор из фарфора – 245 кВ
ETS-0173 Rev 0 Изоляторы для стеклянных опор – 245 кВ
ETS-0176 Ред. Ред. 0 Композитные опорные изоляторы – сплошная жила – 245 кВ

AC – подстанция 150 кВ

ETS-50-06-06-E1 Высоковольтные компоненты – Разъединитель-заземлитель 170 кВ
ETS-50-06-08-E1 Высоковольтные компоненты – Трансформатор тока 170 кВ 1500-750 A
ETS-50-06 -10-E1 Высоковольтные компоненты – Конденсаторный трансформатор напряжения 170 кВ
ETS-50-06-11-E1 Высоковольтные компоненты – Индуктивный трансформатор напряжения 170 кВ
ETS-0169 Rev 0 Фарфоровые опорные изоляторы – 170 кВ
ETS-0172 Ред. 0 Изоляторы для стеклянных столбов – 170 кВ
ETS-0175 Ред. 0 Изоляторы для композитных столбов – пустотелая жила – 170 кВ
ETS-0218 Ред.

АС – подстанция 132 кВ

ETS-50-06-06-E2 Высоковольтные компоненты – Разъединитель-заземлитель 145 кВ
ETS-50-06-08-E2 Высоковольтные компоненты – Трансформатор тока 145 кВ 1500-750 A
ETS-50-06 -10-E2 Высоковольтные компоненты – Конденсаторный трансформатор напряжения 145 кВ
ETS-50-06-11-E2 Высоковольтные компоненты – Индуктивный трансформатор напряжения 145 кВ
ETS-0168 Rev 0 Фарфоровые опорные изоляторы – 145 кВ
ETS-0171 Ред. 0 Изоляторы для стеклянных столбов – 145 кВ
ETS-0174 Ред. 0 Изоляторы для композитных столбов – пустотелые – 145 кВ
ETS-0217 Ред. 0 Изоляторы для композитных столбов – сплошной сердечник – 145 кВ
ETS-0248 Ред.

Документация по передаче электроэнергии

EDS-0102 Ред. 1 Документация
EDS-50-05 132 – 400 кВ станции переменного тока – стандартные размеры реакторов

Директива

EGS-0245 Kabelhaandbogen – 132-400 кВ переменного тока kabelanlaeg (только на датском языке)

Эволюция цифровых подстанций

через революцию оптических трансформаторов

Давайте начнем с самого начала.Мы должны начать с установления четкого различия между датчиками тока и датчиками напряжения, которые намного сложнее в изготовлении.


Для датчиков тока мы ищем физический оптический эффект, способный передавать поток тока в проводнике. Текущий ток индуцирует магнитное поле, которое эффект Фарадея (или магнитооптический эффект) описывает как взаимодействие магнитного поля в прозрачной оптической среде. Магнитное поле изменяет путь электронов в среде и вызывает изменение поляризации пересекающего светового луча.Теория иллюстрирует способ, которым световой луч приобретает простое вращение входного состояния линейной поляризации.



Лаборатория Майкла Фарадея в Лондоне

Этот эффект, открытый М. Фарадеем в 1845 году, был первым реальным доказательством взаимодействия между магнетизмом и светом. Мы также должны отметить, что Фарадей открыл явление «индукции» в 1831 году, и потребовалось не менее 30 лет, чтобы добраться до первой теории «электромагнетизма» Дж. К. Максвелла.

Еще 20 лет потребовалось Х. Герцу, чтобы создать теорию электромагнитных волн, наконец продемонстрировав, что на свет может влиять электромагнитная волна, которая, в свою очередь, может взаимодействовать с траекторией электронов в атомах. Эффект Фарадея был открыт в 1845 году, но впервые был смоделирован математически 50 лет спустя с помощью классической «модели упругой связи электронов» в теоретической модели атома, предложенной Томсоном в 1897 году.

Кроме того, согласно электромагнитной теории , ток, протекающий по проводнику, создает магнитное поле.Если мы можем суммировать это поле вокруг проводника с одним или несколькими замкнутыми контурами, то мы можем получить значение, пропорциональное току. Этот хорошо известный закон, «теорема Ампера», должен соблюдаться для всех текущих спецификаций датчиков, включая как обычные, так и оптические датчики.


Использование закона Ампера обеспечивает измерение тока независимо от:

  • прочие соседние, не окруженные кольцами проводники с циркулирующими токами
  • положение проводника в интегрирующем замкнутом контуре
  • вариации геометрии петли, вибрации и теплового расширения

Существует две основные категории технических оптических решений, позволяющих получить замкнутый контур вокруг проводника.Здесь мы сосредоточимся на технологии, называемой «кольцевое стекло», в которой стеклянная пластина используется в качестве твердого элемента, просверленного с отверстием для проводника, с обработанными и отполированными краями, предназначенными для внутреннего отражения света и создания замкнутой петли вокруг измеряемого проводника. . Это стеклянное изделие известно как «Кольцо-Стекло» или RG.

Технология кольцевого стекла применяется в продуктах CMO, CTO и VTO, предназначенных для интеллектуальных подстанций переменного тока.



Технология кольцевого стекла применима к LPIT CMO, VTO и CTO

Выбор кольцевого стекла для цифровых подстанций переменного тока был сделан по разным причинам, в том числе:

  • Простота производства и индустриализации (строительство, монтаж): сегодня кольцевое стекло можно полностью изготавливать на автоматических обрабатывающих центрах, что позволяет производить большое количество продукции и низкие цены
  • использование многомодовых компонентов, упрощающих и сокращающих затраты на ввод в эксплуатацию (простые разъемы ST, многомодовые кабели с большими оптоволоконными сердечниками и т. Д…)
  • Простота изготовления электроники и обработки сигналов
  • , в конечном итоге, снижение затрат, быстрое время доставки и сокращение простоев при вводе в эксплуатацию.

Кольцевое стекло – результат долгих исследований и нескольких небольших инноваций для достижения оптимальных рабочих характеристик, в том числе:

  • контроль качества кольцевого стекла
  • разработка стендов для центровки компонентов
  • держатели волокна (так называемые «косички») для крепления волокна к RG
  • .
  • эффективная упаковка без ограничений на стекло, фильтры и т.д…

Используя этот принцип датчика, было разработано автономное устройство, способное измерять токи в высоковольтных сетях от 72.Возможно от 5 кВ до 800 кВ.

Один фазовый блок CTO включает в себя головку с одним или несколькими оптическими датчиками, которые связаны с электроникой обработки оптическими волокнами. Автономный изолятор высокого напряжения изолирует датчики от земли.



Схема CTO

Что касается датчиков напряжения, то оптимальным результатом является физический оптический эффект, способный преобразовывать электрическое поле, создаваемое разностью потенциалов между линией ВН и землей.

Более того, «эффект Поккельса» – это электрооптический эффект, который передает влияние электрического поля внутри прозрачного кристалла. В твердом кристалле, прозрачном для света, электронные облака становятся небольшими ориентированными диполями вдоль силовых линий электрического поля. Изменения плотности в среде приводят к «линейному двойному лучепреломлению», которое изменяет состояние поляризации монохроматического светового луча.

Диапазон уровней чувствительности может быть получен за счет использования различных типов кристаллов благодаря их кристаллической ориентации относительно поляризации света и направления электрических полей.Несколько лет исследований и адаптации к многочисленным технологическим инновациям привели к созданию настоящей спецификации. На сегодняшний день Grid Solutions является одним из немногих поставщиков оптических ТН в отрасли. Помимо чувствительности к электрическому полю «эффекта Поккельса», для получения точного измерения напряжения необходимо интегрировать сигнал между двумя потенциалами. Это что-то эквивалентное закону Ампера, а также уравнениям Максвелла.



Схема ВТО

Это приложение электрического закона требует, чтобы мы поддерживали измерительную систему, подключенную между высоковольтной частью устройства и землей.Важно отметить тот факт, что используемая оптическая технология не может обеспечить необходимую длину кристаллов, которая требуется для сетевого напряжения (около 1 метра воздушного расстояния на каждые 100 кВ). Следовательно, необходимо использовать делитель напряжения. Выбор использования этого «умного» емкостного делителя был важным нововведением в устройстве VTO. Интеллектуальный делитель устойчив к температуре, долговременной надежности и безопасности.

Одним из новых преимуществ CMO является возможность очень легко проводить комбинированные измерения (тока и напряжения) без сложных электромеханических деталей.



Схема CMO

CMO представляет собой комбинацию устройств CTO и VTO. Это требует управления трактом волокон в изоляторе рядом с емкостным делителем и обеспечении надежной системы изоляции, отвечающей всем диэлектрическим требованиям, как определено в стандарте IEC 61869. Здесь снова было предложено несколько нововведений, чтобы избежать использования диэлектрического масла или газа в устройстве. Эта отраслевая задача привела к тому, что Grid Solutions освоила инжекцию диэлектрического геля, который является основным компонентом для создания и помогает обеспечить надежность CMO в долгосрочной перспективе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
