Мачтовая трансформаторная подстанция МТП-ENRG ТП мачтового типа

Нормативно-правовое обеспечение

• ГОСТ 14695-80 «КТП трансформаторные комплектные мощностью от 25 до 2500 кВА напряжением до 10 кВ. Общие технические условия»
• ГОСТ 1516 3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции»
• СТО 34.01-3.1-001-2016 «Комплектные трансформаторные подстанции 6-20/0,4 кВ. Общие технические требования»
• МУК ЕТТ №П4-06 М-0087 «Единые технические требования. КТП 6(10)/0,4 кВ»

Область применения

МТП-ENRG применяются для электроснабжения:

• Сельскохозяйственных потребителей;
• Фермерских хозяйств;
• Отдельных населенных пунктов;
• Небольших промышленных объектов.

Конструктивные особенности

• Ввод выполняется от ВЛ;
• Коммутационный аппарат РУВН размещается отдельно на опоре;
• На вводе ВН имеется кронштейн для установки разрядников 6-10 кВ типа РВО или ограничителей перенапряжения типа ОПН;
• Распределительный трансформатор размещается открыто на направляющих;
• МТП устанавливается на двух или четырех приставках типа ПТ-43.

Исполнение ввода/вывода вн, нн

• Ввод ВН – воздушный;
• Ввод НН – воздушный и/или кабельный В/К/Вк.

Условия эксплуатации

• высота установки над уровнем моря – не более 1000 м;
• рабочий диапазон температур окружающего воздуха:
  • для климатического исполнения и категории размещения У1 – от – 45 °С до +45 °С;
  • для климатического исполнения и категории размещения УХЛ1 – от – 60 °С до +40 °С;
• тип атмосферы – II по ГОСТ 15150.

Преимущества

• Невысокая стоимость.
• Простота монтажа.
• Возможность изготовления в корпусе из оцинкованного металла.
• Легкость транспортировки на специальном поддоне.
• Организация коммерческого учета на отходящих линиях.
• Наличие предустановленной системы телемеханики – соответствует СТО 34.01-21-005-2019.

Энергоэффективность

• применяются энергосберегающие светильники для рабочего, ремонтного и наружного освещения;
• применяются энергоэффективные силовые трансформаторы с минимальными потерями мощности при работе.

Гарантии

• Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
• Срок службы – не менее 30 лет.

Наименование параметра	Значение параметра
Мощность силового трансформатора, кВА	25-250
Номинальное напряжение ВН, кВ	6;10
Номинальное напряжение НН, кВ	0,4; 0,23
Ток терм. стойкости на ВН, кА	20
Ток терм. стойкости на НН, кА	20; 50
Число отходящих линий РУНН, шт.	До 4
Степень защиты шкафа РУНН	IP 54
Климатическое исполнение	У1, УХЛ1

МТП		ENRG		Х		XXX		XX		0,4		УХЛ1
																			Климатическое исполнение по ГОСТ 15150
																			Напряжение на стороне НН, кВ
																			Напряжение на стороне ВН, кВ (6; 10)
																			Мощность силового трансформатора, кВА (25 – 250)
																			Исполнение вводов низкого напряжения: К – кабельный В – воздушный
																			Отличительный индекс изделия
																			Мачтовая трансформаторная подстанция

Документация

Руководство по эксплуатации	PDF 797 Kb
Декларация о соответствии	PDF 990 Kb
Опросный лист	XLSX 50 Kb
Схемы однолинейные принципиальные	PDF 215 Kb
Монтаж на объекте	PDF 194 Kb

МЭТЗ МТП-40/6/0,4-2000–У1 Подстанция трансформаторная мачтовая

Комплектные трансформаторные подстанции (КТП) представляют собой однотрансформаторные подстанции тупикового типа наружной установки. КТП служат для приема электрической энергии переменного тока напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45 °С до плюс 40 °С).

КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в том числе фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

Особенности:

• Высоковольтный ввод в КТП – воздушный.
• ТП подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией (устанавливается на ближайшей опоре).
• ТП обеспечивают учет активной электрической энергии.
• В КТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения и отключения. Возможно исполнение КТП без фидера уличного освещения.
• В КТП предусматриваются следующие виды защит:
  • от атмосферных перенапряжений;
  • от междуфазных коротких замыканий;
  • от перегрузки и коротких замыканий линий 0,4 кВ;
  • от коротких замыканий цепей обогрева и цепей освещения КТП.
• КТП имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Достоинства КТП:

• безопасны для окружающей среды;
• конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места установки;
• имеют резиновые уплотнения на дверях;
• имеют привлекательный эстетичный вид;
• комплектуются современными трансформаторами герметичного исполнения (серии ТМГ) собственного производства.

Срок службы трансформаторных подстанций данного типа составляет 30 лет.

Мачтовая трансформаторная подстанция может именоваться как столбовая трансформаторная подстанция (сокращенно СТП).

Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 25 кВ-A при ее заказе и в документации другого изделия: “СТП-25/Ю/0,4-2000-У1, ТУ РБ 100211261.024-2003”.

Особенности МТП:

• МТП-2014 – отходящие линии 0,4 кВ подстанции имеют воздушные выводы.
• МТП-2015 – отходящие линии 0,4 кВ подстанции имеют кабельные выводы.
• На отходящих фидерах 0,4 кВ устанавливаются:
  • МТП-2000 – блоки “рубильник – предохранитель”;
  • МТП-2014 и МТП-2015 – автоматические выключатели.
• Установка, монтаж и подключение к сети осуществляется на одной опоре (в соответствии с действующими типовыми проектами).
• Степень защиты оболочки шкафа РУНН – IP34.
• Цепи ВН устойчивы к токам короткого замыкания 10 кА в течение 3 с.

Характеристика	Значение
Тип трансформатора	ТМГ
Номинальная мощность трансформатора, кВ·А	40
Схема и группа соединения обмоток трансформатора	Y/Yн-0
Номинальное напряжение на стороне ВН, кВ	6 (10)
Номинальное напряжение на стороне НН, кВ	0,4
Номинальные токи отходящих линий, А:
– № 1	31,5
– № 2	63
– № 3	–
– уличное освещение	16 (25)



Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан – доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• ПЕРСОНАЛЬНЫЙ ПОДХОД

  Завод изготавливает трансформаторы силовые и трансформаторы малой мощности, комплектные трансформаторные подстанции с характеристиками отличными от серийных по схемам и техническим условиям на основании предоставленных чертежей и схем заказчика.

• МОДЕРНИЗАЦИЯ ПРОИЗВОДСТВА

  Развитие экономики и технический прогресс ставят перед предприятием все новые и новые задачи, для решения которых персоналом и руководством завода ведется планомерная работа, направленная на решение вопросов по модернизации производства.

• ГАРАНТИИ И КАЧЕСТВО

  Ведётся постоянная работа по внедрению новых, прогрессивных материалов и технологий, позволяющих повышать качество производимой продукции. Приобретая товар, вы всегда можете быть уверенными в гарантии, качестве и конечном результате.

• НКУ, КТП внутренней установки

  2КТПЦ, КРУ-МЭТЗ-0,4, КТПСНВ и др.

• Трансформаторы масляные

  ТМГ-11, ТМГ-12, ТМГ-21, ОМ и др.

• Трансформаторы сухие

  ТСЛ, ТСГЛ, ТСЗГЛ, ТСЗ, ТС и др.

• Трансформаторы до 40 кВА

  ОСР, ОСРЗ-1,0 УХЛЗ 1, ТСЗР и др.

• Аппараты пускорегулирующие

  ДРЛ, ДНаТ и др.

• Выключатели нагрузки

  ВН, РБ-2, РБ-4, РЦ-4 и др.

• Реакторы

  РТТ 0,38, РТСС-10-2,280-0,5 У3 и др.

• Трансформаторы многоцелевые

  ОСМР, ОСЛ, СТС-6, ОС, ОСМ-1 и др.

• Трансформаторы тока

  ТПЛ-10, ТОЛ-10, ТОП, Т 0,66 и др.

• КТП наружной установки

  КТПТАС-М, КТППАС, КТП, КУ-01 и др.

• Дизельные электростанции

  ДЭСБ блочные и др.

• Установки катодной защиты

  УКЗВ, УКЗН, В-ОПЕ, В-ОПКД и др.

• Разъединители

  РЛНД, РВ, РВЗ, РЛК, РДЗ и др.

• Запчасти к трансформаторам

  ПТРЛ, ТКП-160 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (4712)77-13-04
• (3522)50-90-47
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (3496)41-32-12
• (383)227-86-73
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (8142)55-98-37
• (8112)59-10-37
• (342)205-81-47
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (8342)22-96-24
• (812)309-46-40
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (8422)24-23-59
• (3012)59-97-51
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Мачтовая трансформаторная подстанция серии МТП, мощностью 25.

..250 кВА

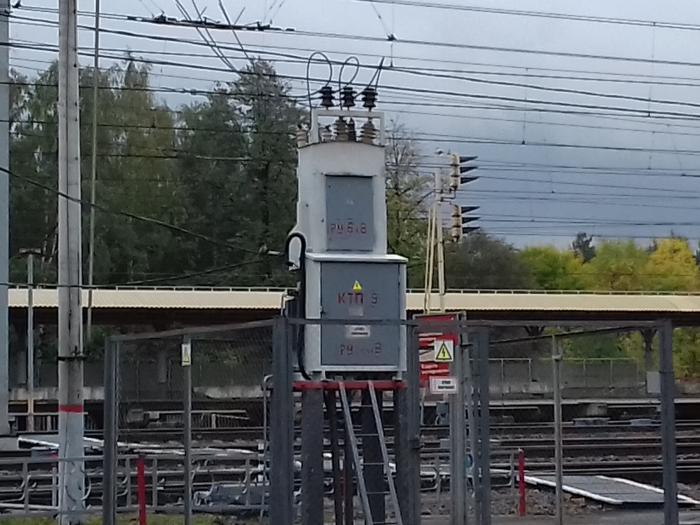

Мачтовая трансформаторная подстанция МТП и столбовая СТП, шкафного исполнения, наружной установки, мощностью силового трансформатора 25…250 кВА.

Назначение и область применения МТП и СТП

  Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) предназначена для приема электрической энергии переменного тока классом напряжения 10 (6) кВ, и преобразования её в электрическую энергию  напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45 до плюс 40 °С).

  Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) применяется для электроснабжения небольших потребителей в том числе – отдельных населенных пунктов и небольших объектов потребителей (в том числе фермерских хозяйств, садово-огороднических участков,  относящихся к III категории по надежности электроснабжения.

Основные технические параметры мачтовой МТП (столбовой СТП) трансформаторной подстанции

Наименование	Значение параметра
Номинальная мощность силового трансформатора, кВА	25		40		63		100		160		250
Схема и группа соединения обмоток трансформатора	У/Ун-0; У/Zн-11; Д/Ун-11**
Номинальное напряжение на стороне ВН, кВ	6	10	6	10	6	10	6	10	6	10	6	10
Номинальный ток предохранителя на стороне ВН, А	8,0	5,0	10,0	8,0	16,0	10,0	20,0	16,0	31,0	20,0	50,0	31,5
Номинальное напряжение на стороне НН, кВ	0,4
Номинальный ток отходящих линий на стороне НН, А
Линия 1	31,5		31,5		40		40		80		80
Линия 2	31,5		63		40		80		100		100
Линия 3	–		–		63		100		160		160
Линия 4	–		–		–		–		–		250
Уличное освещение	16 (25*)



* по согласованию заказчика

** трансформатор мощностью 160 и 250 кВА

Конструкция мачтовой (столбовой) трансформаторной подстанции (МТП) и (СТП)

По схеме подключению к сети переменного тока со стороны высокого напряжения (ВН) Мачтовая (МТП) или Столбовая (СТП) трансформаторная подстанция представляет собой подстанцию тупикового исполнения с воздушным вводом высокого напряжения (ВН). Конструктивно МТС и СТП  состоит из

– Высоковольтный ввод. Защита трансформатора и линии ЛЭП осуществляется высоковольтными предохранителями серии ПКТ или аналогичными.

– МТП и СТП подключается к ЛЭП посредством разъединителя, серии РЛНД-10 или аналогов, который поставляется комплектно с подстанцией, разъединитель РЛНД-10 (монтируется на ближайшей к подстанции опоре).

Габаритный, установочный размер подстанции МТП(СТП) мощностью 25-100 кВА         << (ЗАГРУЗИТЬ)

Габаритный, установочный размер подстанции МТП(СТП) мощностью 160 и 250 кВА     << (ЗАГРУЗИТЬ)

– МТП и СТП обеспечивает учет активной и реактивной электрической энергии. По требованию заказчика возможна установка счетчика любой модификации.

В МТП и СТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического управления уличным освещения.

На стороне низкого напряжения (НН) МТП и СТП предусматриваются следующие виды защит:

–  от перегрузки и коротких замыканий линий 0,4 кВ;

–  от коротких замыканий цепей обогрева и цепей освещения КТП.

Схема принциальная электрическая подстанции МТП (СТП) мощностью 25 и 40 кВА       << (ЗАГРУЗИТЬ)

Схема принциальная электрическая подстанции МТП (СТП) мощностью 63…250 кВА      << (ЗАГРУЗИТЬ)

Конструкция МТП и СТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Достоинства МТП и СТП:

–  безопасны для окружающей среды;

– конструкция обеспечивает быстрый монтаж и пуск на месте эксплуатации;

–  имеют резиновые уплотнения на дверях отсека НН.

Срок  службы трансформаторных подстанций серии МТП и СТП составляет 30 лет.

Опросной лист для заказа столбовой (мачтовой) трансформатороной подстанции           << (ЗАГРУЗИТЬ)

Краткое описание трансформатороной подстанции серии МТП (СТП) мощностью 25-250 кВА

Спецалисты компании ответят на все вопросы о поставке трансформаторных подстанций

Мачтовая трансформаторная подстанция: принцип действия и назначение

Трансформаторные подстанции являются неотъемлемой частью современной инфраструктуры энергоснабжения. Они задействуются на этапе распределения электроэнергии, позволяя минимизировать процессы искажения характеристик тока при его передаче на дальние расстояния. Существуют разные виды таких объектов, которые отличаются особенностями конструкционного исполнения, подходом к монтажу и эксплуатации. В свою очередь, мачтовая трансформаторная подстанция является наиболее распространенным сооружением такого типа, обеспечивая целый ряд преимуществ.

Общие сведения о мачтовой подстанции

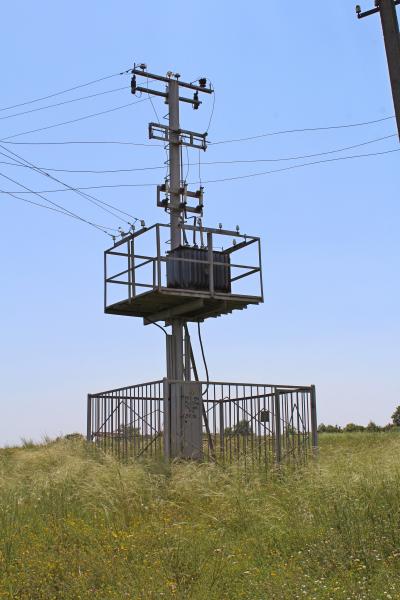

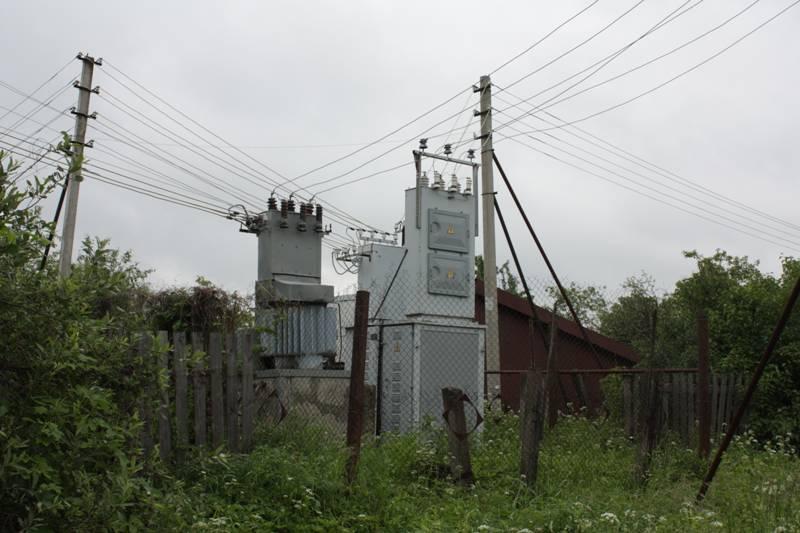

Мачтовая, или столбовая, подстанция выполняется в виде одиночного трансформаторного блока, который в зависимости от характеристик может работать с мощностным диапазоном 25-250 кВА. В процессе эксплуатации такие установки в среднем могут принимать электроэнергию переменного тока с показателем напряжения порядка 6 кВ. При условии качественной установки столбовая трансформаторная подстанция способна поддерживать оптимальные рабочие показатели и в условиях мороза, и при высоких температурах в летнее время.

Большую опасность представляют угрозы, связанные с прямой функцией таких объектов. В зависимости от условий эксплуатации могут быть риски коротких замыканий, перегрузок линий, междуфазных сбоев и перенапряжений. По этой причине уже в базовой комплектации мачтовая трансформаторная подстанция снабжается широким перечнем защитных систем. Кроме того, предусматриваются электрические и механические блокираторы, обеспечивающие безопасность для обслуживающего персонала.

Назначение мачтовой подстанции

Функция трансформаторной подстанции связана с необходимостью понижения потерь в линиях электропередачи. Эта задача может достигаться разными способами, но в данном случае установка должна обеспечивать увеличение напряжения в сети. Для этого подстанция обеспечивается электроустановкой, выполняющей функцию преобразования и распределения энергии. В рабочем процессе задействуется несколько компонентов, среди которых – распределительные устройства, системы управления и вспомогательные механизмы, обеспечивающие задачи поддержки работы самого сооружения. Опять же, в зависимости от сферы применения и условий эксплуатации распределение электрической энергии мачтовой подстанцией может происходить при разных характеристиках энергосистемы. Также в некоторых моделях предусматривается выполнение задачи учета электроэнергии. Оно достигается с помощью предустановленных счетчиков, которые могут работать и по принципу электрохимических реакций, и за счет механического действия.

Принцип действия

Источником энергии, поставляемой подстанции, являются полноценные объекты генерации электричества. От них напряжение подается на преобразующую и распределяющую подстанцию, которая чаще всего располагается поблизости. Вышеупомянутая функция увеличения напряжения с целью минимизации потерь в линии выполняется благодаря действию повышающих трансформаторных аппаратов. В дальнейшем приемником электричества может выступить и понижающий трансформатор, который оптимизирует характеристики напряжения до оптимальных с точки зрения использования в местной сети. Для стабильного выполнения этих задач мачтовая трансформаторная подстанция должна регулярно охлаждаться. Обычно системы охлаждения представляют собой устройства с механизмами подачи масла. Это одна из систем, повышающих надежность работы подстанций такого типа.

Виды мачтовых подстанций

Существуют два подхода к реализации конструкционного исполнения таких подстанций. Более простым вариантом является комплектная трансформаторная подстанция, которая имеет А-образное внешнее исполнение. В состав таких сооружений входит набор разъединителей с приводными механизмами, разрядные элементы, предохранители и непосредственно силовой трансформаторный блок с распределяющим модулем.

Второй вариант представляет собой усложненную, более функциональную и производительную П-образную станцию. И если первая разновидность чаще всего бывает комплектной, то в данном случае монтаж может производиться с применением готовых к установке блоков. Впрочем, и комплектная трансформаторная подстанция часто применяется в этой конфигурации. В состав данной системы входит тот же набор компонентов, но с некоторыми отличиями. В частности, П-образная станция также имеет ограничители напряжения, а распределительный модуль обычно представляется устройствами низкого напряжения

Как устанавливается столбовая трансформаторная подстанция?

Монтажные мероприятия предусматривают выполнение нескольких операций, среди которых – доставка оборудования, сборочные действия и крепление опорных элементов. Далее производится выверка положения установки, после чего подготовленные блоки наполняются электротехническим оборудованием. Непосредственное соединение устройств между собой производится только после окончательной ревизии и настройки аппаратов. Обычно мачтовая трансформаторная подстанция комплектуется оборудованием с помощью спецтехники. Например, силовой трансформатор может подниматься на опору автокраном. Затем осуществляется крепление блока – на железобетонных опорах фиксация производится с применением металлической рамы, которая, в свою очередь, удерживается на опоре металлическими хомутами.

Заключение

Столбовые подстанции благодаря своей конструкции получили широкое распространение в разных отраслях. Предприятия выпускают специальные модели для эксплуатации в сельском хозяйстве, совершенствуют базовые серии универсального назначения, разрабатывают мощные комплектные сооружения для обслуживания нужд промышленных объектов и т. д. Но независимо от исполнения, трансформаторная подстанция мачтового типа уверенно развивается и в технологическом отношении. Производители выпускают комплектующие нового поколения, работа которых уже строится на принципах автоматизации. С одной стороны, этот переход усложняет конструкции и управление ими, но с другой – позволяет оптимизировать энергозатраты и финансовые расходы на обслуживание, не говоря о повышении надежности и безопасности.

Мачтовая трансформаторная подстанция



Полезная модель относится к электротехнике и может быть использована в конструкциях мачтовых трансформаторных подстанций, применяемых для электроснабжения различных потребителей.

Задачей настоящей полезной модели является создание мачтовой трансформаторной подстанции для применения в сетях напряжением 15 кВ, с уменьшенными габаритами и материалоемкостью. Решение указанной задачи достигается тем, что в мачтовой трансформаторной подстанции, содержащей две стойки, на которых размещены на траверсах высоковольтные предохранители, вводные изоляторы, силовой трансформатор на площадке для обслуживания, ограничители перенапряжений и устройство низкого напряжения, соединенные электрически проводами, и заземляющий контур, вводные изоляторы установлены на расстоянии друг от друга не менее 390 мм, высоковольтные предохранители – не менее 680 мм друг от друга, а площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 2100 мм от высоковольтных предохранителей. Уменьшение габаритов и материалоемкости подстанции достигается введением между стойками подстанции дополнительным связей крестового или портального типа и установкой на траверсах между стойками высоковольтного разъединителя с заземляющими ножами. В этом варианте площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 3900 мм от верхних контактов высоковольтного разъединителя. 3 з.п. ф-лы, 3 ил.

Полезная модель относится к электротехнике и может быть использована в конструкциях мачтовых трансформаторных подстанций, применяемых для электроснабжения различных потребителей.

Известна мачтовая трансформаторная подстанция, выбранная в качестве прототипа, напряжением 10/0,4 кВ мощностью от 25 до 250 кВА (типовой проект (отраслевой) ОТП.С.03.061.07 (и) ОАО «РОСЭП»). Она содержит две стойки, на которых размещены на траверсах высоковольтные предохранители, вводные изоляторы, силовой трансформатор на площадке для обслуживания, ограничители перенапряжений и устройство низкого напряжения, соединенные между собой проводами, и заземляющий контур.

Недостатком такой подстанции является то, что она может применятся только для электроснабжения потребителей в сетях напряжением 10 кВ.

Задачей настоящей полезной модели является создание мачтовой трансформаторной подстанции для применения в сетях напряжением 15 кВ, с уменьшенными габаритами и материалоемкостью.

Решение указанной задачи достигается тем, что в мачтовой трансформаторной подстанции, содержащей две стойки, на которых размещены на траверсах высоковольтные предохранители, вводные изоляторы, силовой трансформатор на площадке для обслуживания, ограничители перенапряжений и устройство низкого напряжения, соединенные электрически проводами, и заземляющий контур, конструктивные элементы, составляющие подстанцию, установлены на необходимом изоляционном и безопасном для эксплуатации расстоянии, а именно, вводные изоляторы установлены на расстоянии друг от друга не менее 390 мм, высоковольтные предохранители – не менее 680 мм друг от друга, а площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 2100 мм от высоковольтных предохранителей.

Уменьшение габаритов и материалоемкости подстанции достигается тем, что в конструкцию подстанции вводятся связи крестового или портального типа, позволяющие использовать ее в качестве анкерной опоры и получаемую при этом возможность установки ее в линию высокого напряжения, между промежуточными опорами, или использовать в конце линии, как концевую опору анкерного типа.

Также уменьшение габаритов и материалоемкости подстанции достигается установкой на траверсах между стойками высоковольтного разъединителя с заземляющими ножами. При этом отпадает надобность использовать концевые анкерные опоры, состоящие из, как минимум, двух железобетонных стоек и отдельно-стоящий отключающий пункт. В этом варианте площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 3900 мм от верхних контактов высоковольтного разъединителя.

Сущность предлагаемой полезной модели поясняется прилагаемыми чертежами.

На фиг.1 представлен общий вид мачтовой трансформаторной подстанции (МТП) с отдельно стоящим отключающим пунктом.

На фиг.2. представлен вид МТП спереди и сбоку.

На фиг.3 представлен вид МТП с дополнительными связями и высоковольтным разъединителем (вид спереди и сбоку) без отдельно-стоящего отключающего пункта.

Мачтовая подстанция состоит из двух железобетонных стоек 1 и закрепленном на них, на металлических траверсах, вводными изоляторами 2, ограничителями перенапряжений 7, высоковольтными предохранителями 3, трансформатором 4, который установлен на площадку для обслуживания с лестницей и распределительным щитом низкого напряжения 5(Фиг. 2). Кроме того, в состав подстанции входит отключающий пункт, состоящий из двух отдельно стоящих железобетонных стоек 10, собранных в опору анкерного типа с установленным на ней, на траверсах изоляторами 11 и высоковольтным разъединителем с заземляющими ножами 6, электрически включенным в цепь между линией высокого напряжения, закрепленной на изоляторах 11 отключающего пункта, и изоляторами 2 подстанции (Фиг.1). Силовой трансформатор 4 устанавливается на площадке из металлоконструкций, которая одновременно служит для обслуживания высоковольтного оборудования. Все металлические части строительных конструкций электрически соединяется с заземляющим контуром подстанции. Площадка для обслуживания, на которой установлен трансформатор, позволяет вести обслуживание оборудования подстанции с площадки даже при наличии высокого напряжения на вводных изоляторах.

Как вариант, между стойками вводятся дополнительные металлические строительные конструкции (связи крестовые 8 или портального типа 9), делающие конструкцию подстанции геометрически неизменяемой и позволяющие ее использовать в качестве опоры анкерного типа.

Также между стойками подстанции на металлических траверсах может быть установлен высоковольтный разъединитель с заземляющими ножами 6, электрически включенный в цепь между изоляторами 2 и предохранителями 3.

При установке подстанции на одной оси с высоковольтной линией, между промежуточными опорами, отпадает необходимость устройства отдельно-стоящего отключающего пункта и замены смежных с подстанцией опор на опоры анкерного типа.

1. Мачтовая трансформаторная подстанция, содержащая две стойки, на которых размещены на траверсах высоковольтные предохранители, вводные изоляторы, силовой трансформатор на площадке для обслуживания, ограничители перенапряжений и устройство низкого напряжения, соединенные электрически проводами, заземляющий контур, отличающаяся тем, что вводные изоляторы установлены на расстоянии друг от друга не менее 390 мм, высоковольтные предохранители – не менее 680 мм друг от друга, а площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 2100 мм от высоковольтных предохранителей.

2. Подстанция по п.1, отличающаяся тем, что между стойками подстанции введены дополнительные связи крестового или портального типа.

3. Подстанция по п.1, отличающаяся тем, что между стойками подстанции дополнительно установлен высоковольтный разъединитель, электрически включенный в цепь между предохранителями и изоляторами, на которых крепится высоковольтная линия.

4. Подстанция по п.3, отличающаяся тем, что площадка для установки и обслуживания трансформатора установлена на расстоянии не менее 3900 мм от верхних контактов высоковольтного разъединителя.

Китайский производитель прутков из нержавеющей стали, лист из нержавеющей стали, поставщик рулонов из нержавеющей стали

Бесшовные стальные трубы

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

ASTM A335 P1, P2, P5, P5b, P5c, P9, бесшовные трубы из ферритной легированной стали для высоких температур

Цена на условиях ФОБ: 800-1200 долларов США / тонна

Мин. Заказ: 1 тонна

Свяжитесь сейчас

Видео

Свяжитесь сейчас

ведущий продукт

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Сварочные изделия

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания, Другое, Группа компаний
	Основные продукты:	Бар из нержавеющей стали , Лист из нержавеющей стали , Катушка из нержавеющей стали , Угол из нержавеющей стали , . ..
	Зарегистрированный капитал:	1280 юаней
	Площадь завода:	1001~2000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000
	Среднее время выполнения:	Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц

Мы являемся производителем стали, расположенным в провинции Шаньдун, Китай. Занимаясь производством башен более 20 лет, компания производит собственное сырье и имеет низкие производственные затраты. Продажи: угловая сталь, двутавровая балка, стальная труба, бесшовная стальная труба, квадратная труба, легированная труба, труба из нержавеющей стали, пластина из нержавеющей стали, труба специального профиля, медь, алюминий, холоднокатаный стальной лист, рулонная сталь, доска ограждения. , аварийное ограждение, ограждение моста, ограждение из нержавеющей стали, композитная труба из нержавеющей стали …

Просмотреть все

Сертификаты

6 шт.

ИСО14001

ИСО9001

ИСО45001

ICD3829100414586

ICD289610031426

ICD358810041451

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-н Мандель

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Мачтовая трансформаторная подстанция: принцип действия и назначение

Трансформаторные подстанции являются неотъемлемой частью современной энергетической инфраструктуры. Они используются на этапе распределения электроэнергии, позволяя минимизировать процессы искажения характеристик тока при ее передаче на большие расстояния. Существуют разные виды таких объектов, которые отличаются конструктивными особенностями, подходом к установке и эксплуатации. В свою очередь, мачтовая трансформаторная подстанция является наиболее распространенной конструкцией данного типа, обеспечивающей ряд преимуществ.

Общие сведения о подстанции мачтовой

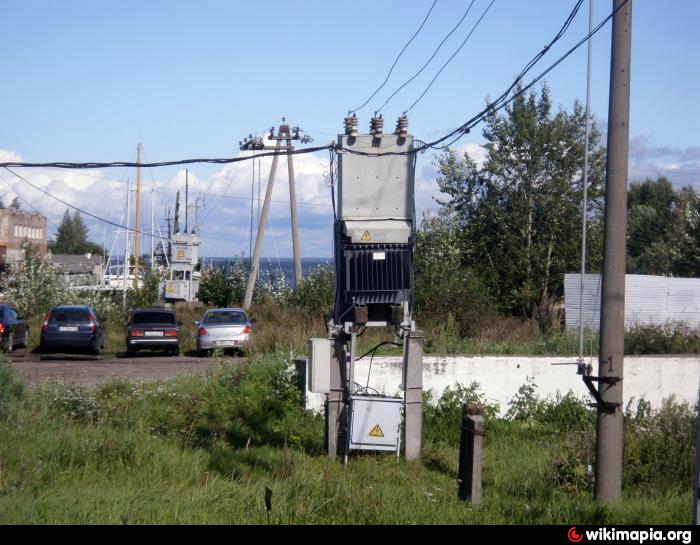

Мачтовая, или столбовая, подстанция выполняется в виде одного трансформаторного блока, который в зависимости от характеристик может работать в диапазоне мощностей 25-250 кВА. В процессе эксплуатации такие установки в среднем могут получать электроэнергию переменного тока напряжением около 6 кВ. При условии качественного монтажа колонная трансформаторная подстанция способна сохранять оптимальную работоспособность как в мороз, так и при высоких температурах летом.

Угрозы, связанные с прямой функцией таких объектов. В зависимости от условий эксплуатации могут возникать риски коротких замыканий, перегрузок линии, межфазных обрывов и перенапряжений. По этой причине уже в базовой комплектации МТП снабжается широким набором защитных систем. Кроме того, предусмотрены электрические и механические замки безопасности для обеспечения безопасности обслуживающего персонала.

Обозначение мачтовой подстанции

Функция трансформаторной подстанции связана с необходимостью снижения потерь в линиях электропередачи. Эту задачу можно решить разными способами, но в этом случае установка должна обеспечивать повышение напряжения в сети. Для этого на подстанции предусмотрена электроустановка, выполняющая функцию преобразования и распределения энергии. В рабочем процессе задействовано несколько компонентов, среди них – распределительные устройства, системы управления и вспомогательные механизмы, обеспечивающие выполнение задач по обеспечению работы самого объекта. Опять же, в зависимости от области применения и условий эксплуатации, распределение электрической энергии мачтовой подстанцией может происходить с разными характеристиками энергосистемы. Также в некоторых моделях предусмотрена задача учета электроэнергии. Это достигается с помощью предустановленных счетчиков, которые могут работать как по принципу электрохимических реакций, так и за счет механического воздействия.

Принцип работы

Источником энергии, поставляемой подстанцией, являются полноценные объекты электроэнергетики. От них напряжение подается на преобразовательно-распределительную подстанцию, которая чаще всего находится рядом. Вышеупомянутая функция повышения напряжения с целью минимизации потерь в линии выполняется за счет действия аппаратов повышающих трансформаторов. В дальнейшем приемник электроэнергии может выступать в роли понижающего трансформатора, оптимизирующего характеристики напряжения до оптимальных с точки зрения использования в локальной сети. Для стабильного выполнения этих задач мачтовая трансформаторная подстанция должна регулярно охлаждаться. Обычно системы охлаждения представляют собой устройства с механизмами подачи масла. Это одна из систем, повышающих надежность подстанций такого типа.

Типы мачтовых подстанций

Существует два подхода к реализации конструктивного проектирования таких подстанций. Более простой вариант – комплектная трансформаторная подстанция, имеющая А-образную внешнюю конструкцию. В состав таких сооружений входит комплект разъединителей с приводными механизмами, разрядными элементами, предохранителями и непосредственно блок силового трансформатора с распределительным модулем.

Второй вариант – более сложная, функциональная и производительная П-образная станция. И если первая разновидность чаще всего бывает полной, то в этом случае монтаж можно производить с помощью готовых к установке блоков. Однако в такой конфигурации часто используется комплектная трансформаторная подстанция. В состав этой системы входит тот же набор компонентов, но с некоторыми отличиями. В частности, П-образная станция также имеет ограничители напряжения, а распределительный модуль обычно представлен низковольтными устройствами

Как установить столбчатую трансформаторную подстанцию?

Монтажные мероприятия включают выполнение ряда операций, среди которых – доставка оборудования, монтажные работы и крепление опорных элементов. Далее выполняется выравнивание установки, после чего подготовленные блоки заполняются электрооборудованием. Непосредственное соединение устройств между собой производится только после окончательной доработки и наладки устройств. Обычно мачтовая трансформаторная подстанция комплектуется специальным оборудованием. Например, силовой трансформатор можно поднять на опору с помощью крана. Затем блок фиксируется – на железобетонных опорах фиксация производится с помощью металлического каркаса, который в свою очередь удерживается на опоре металлическими хомутами.

Заключение

Столбчатые подстанции благодаря своей конструкции получили широкое распространение в различных отраслях промышленности. Предприятия выпускают специальные модели для эксплуатации в сельском хозяйстве, совершенствуют базовые серии универсального назначения, разрабатывают мощные комплектные установки для обслуживания нужд промышленных объектов и т. д. Но независимо от конструкции трансформаторная подстанция мачтового типа неуклонно развивается технологически. Производители выпускают комплектующие нового поколения, работа которых уже построена на принципах автоматизации. С одной стороны, такой переход усложняет проектирование и управление ими, а с другой стороны, позволяет оптимизировать энергетические затраты и финансовые затраты на обслуживание, не говоря уже о повышении надежности и безопасности.

Сопутствующие материалы

Избирательные системы

Устройство и принцип работы трансформатора

Разновидности и назначение операционной

Все о дозаторах краски насосы: принцип работы и

Что такое электрическая подстанция?

Принцип работы двигателя внутренний

Мачта трансформаторная подстанция: Isimiso nenjongo ukusebenza

Трансформатор ezincane ziyingxenye ebalulekile eneji yesimanjemanje. Basuke zisetshenziswa isinyathelo ngamandla ukusatshalaliswa, okuvumela zamanje ukunciphisa izici ukuhlanekezela izinqubo ngesikhathi sokudlulisa yayo olude. Kunezinhlobo ezahlukene lezinto ezinjalo, okuyizinto izici ezahlukene kwesakhiwo ngokubulawa, nisondele ukufakwa kanye nokusebenza. Futhi, трансформаторная подстанция insika yilona hlaka ezivamile zalolu hlobo, ukuhlinzeka eziningi eziwusizo.

улвази олуджвайелекиле майелана эзинкане инсика

Мачта нома insika, ле подстанции wenziwa njengoba kwe-трансформатор esisodwa, okuyinto kuncike izici ongaqhuba ngamandla ububanzi 25-250 кВА. Ekuqhubeni ukufaka ezinjalo zingenziwa ngokwesilinganiso kwamandla kushintshana-zamanje nge показатель mayelana 6 кв. Kuncike ukufakwa izinga insika трансформатор esiteshini uyakwazi ukugcina lusebenze ngaphansi kwezimo мороз futhi изумительная okushisa aphakeme ehlobo.

Okuningi esiyingozi izinsongo elihlobene ne umsebenzi oqondile lezinto ezinjalo. Kuye ngokuthi izimo yokusebenza kungaba nezingozi izifunda okufutshane, umugqa перегружает, isigaba ukuze isigaba amaphutha okhuphuka ngokungazelelwe. Ngenxa yalesi sizathu, какаде база insika трансформатор esiteshini ifakwe uhla lwezindawo ukuphepha izinhlelo. Нгафезу квалохо, иникеза интерлок кагеси канье механический, укукинисекиса укупхефа квабасебензи эзисебенза.

Ukuqokwa insika ezincane

Umsebenzi we трансформаторная подстанция ehlangene isidingo ekunciphiseni ukulahleka nezintambo zikagesi. Le nhloso ingafinyelelwa ngezindlela ezihlukahlukene, kodwa kulokhu, uhlelo kumele uhlinzeke ukwanda voltage. Подстанция Ngenxa yalesi ukufakwa kagesi inikezwa ukuthi wenza amandla ukugugulwa nokusatshalaliswa umsebenzi. Izinqubo ezisetchenziswa izingxenye eziningana, phakathi kwawo – amasistimu ukusatshalaliswa, izinhlelo zokulawula kanye nezindlela ukwesekwa ukuqinisekisa ukuthi umsebenzi wokusekela umsebenzi wokwakha. Nalapha futhi, kuye ngokuthi isicelo kanye nemibandela yokusebenza ye kagesi power ukusatshalaliswa подстанция insika kungenzeka ahlukahlukene amandla uhlelo izici. Купхинде квакагулва умсебензи эзимали кукагеси квезинье тинхулумо. Lokhu kufezwa ne zokubala esethiwe ukuthi bangasebenza isimiso ukusabela электрохимический, futhi ngenxa isenzo lokukhanda.

Umgomo we Operation

Umthombo wamandla enikeziwe подстанция izindawo zigcwele ugesi. Kulezi напряжение lisetshenzisiwe aguqulayo futhi ukusabalalisa подстанции, okuyinto evame eliseduze. Umsebenzi ngenhla okwandayo voltage ukuze sinciphise ukulahleka umugqa ligijima isenzo kukhuliswa трансформаторные аппараты. Ngemva kwalokho umamukeli ugesi ongenza isinyathelo-phansi трансформатор nokuthi ithuthukise izimfanelo напряжение kuya elikhulu ngokuya usebenzisa inethiwekhi wendawo. Ukuze ukusebenza esitebeleni yalomsebenti insika трансформатор esiteshini kumele njalo kube selehlile. izinhlelo Охлаждение ngokujwayelekile amadivaisi nge kukawoyela izindlela. Lona omunye izinhlelo ezithuthukisa ukuthembeka ezincane yalolu hlobo.

Izinhlobo insika ezincane

Zimbili izindlela ukuqaliswa ukusebenza isakhi ezincane ezinjalo. Трансформаторная подстанция Самунту Окулула Кукедиле, Эсиномтвало А Эмисе Укусебенза Зангапандле. Ukwakheka izakhiwo ezinjalo kuhlanganisa iqoqo приводы nge разъединители, izakhi ocucuzayo, предохранители namandla iyunithi ngqo трансформатор nge модуль izabelo.

Samuntu yesibili luyindida, ukusebenza futhi wakhiqiza ngokwengeziwe esiteshini U emise. Futhi uma uhlobo lokuqala kaningi ngaphezu ayiphelele, kulesi simo, ukufakwa kungenziwa nokusetshenziswa amayunithi ngomumo-to-ufake. Nokho, nokuphelele трансформаторная подстанция ngokuvamile sisetshenziswa lokhu kucushwa. Isakhiwo simiso sihlanganisa izingxenye efanayo, kodwa umehluko othize. Ikakhulukazi, esiteshini ezimise U-Ubuye limiter voltage, iyunithi ukusatshalaliswa ngokuvamile emelelwa zinamandla amadivayisi ongaphakeme

kuyinto pole-agibele трансформаторная подстанция amahhashi kanjani?

imisebenzi Ukufakwa zihlanganisa ukuqaliswa imisebenzi eziningana, phakathi kwawo – ukulethwa imishini, inhlangano izinyathelo futhi ukulungisa izici ukwesekwa. Okulandelayo iyona isikhundla ukufakwa ukuqondanisa ke emabhuloki zigcwele ukulungele zikagesi. Ukuxhumeka okuqondile phakathi kumadivayisi kwenziwa kuphela emva аудит ukulungiswa amadivayisi sokugcina. Нгокувамиле, инсика трансформаторная подстанция амасетхи эфелеле имишини нгосизо имишини эхетекиле. Нгоквесибонело, трансформер Амандла Бангавуселва Кран уквесеква. Khona-ke, iyunithi kokungathembeki – ku ukhonkolo isekela kokungathembeki wenziwa asebentisa luhlaka metal, nakho eligcinwe izibopho ukwesekwa metal.

isiphetho

подстанция Pole ukukhwezwa ngenxa design yabo kabanzi zimboni. Предприятия ukukhiqiza onobuhle ekethekile ukusetchenziswa kwezolimo, ngcono uchungechunge eziyisisekelo многоцелевой, ukwakha, izindawo enamandla ephelele ukukhonza izidingo izindawo zezimboni, nokunye. D. Kodwa kungakhathaliseki ukusebenza, трансформаторная подстанция insika uthayiphe yayiqhubeka ikhula kanye nezobuchwepheshe. Abakhiqizi ukukhiqiza isizukulwane esisha izingxenye okuyinto umsebenzi isivele kuyakhiwa ezimisweni ezishintshayo. Ngakolunye uhlangothi, lolu shintsho inkimbinkimbi umklamo kanye nokuphathwa, kodwa ngakolunye – kwenza kube nokwenzeka ukuba nokwandisa amandla kanye nokugcinwa kwezimali izindleko, ingasaphathwa ngcono ukuthembeka nokuvikeleka.

Что такое статическая мачта?

Втулка ротора в верхней части может делать то же самое, и только труба, называемая Статическая Мачта , несет подъемную нагрузку (на растяжение). Все подшипники MRGB могут быть радиального шарикового и планетарного типа, простые в настройке шестерни могут быть использованы для получения пуленепробиваемого полу-клона Brantly. Наклонная сфера автомата перекоса может перемещаться вверх/вниз по наружному диаметру. статическая мачта .

Сколько типов подстанций существует?

Различные типы подстанций в основном включают подстанцию ​​ повышающего типа, понижающий трансформатор, распределительную, подземную распределительную, распределительную, клиентскую подстанцию ​​и системную станцию ​​.

Что такое портальная подстанция?

Портальные конструкции в основном используется для направления силового провода от последней опоры возле подстанции к электрооборудованию на подстанции. Эта конструкция состоит из ряда колонн и ригелей, количество которых зависит от количества витков линии. Порталы также используются для пересечения линий.

Что такое подстанция 11кВ?

ПС 11 кВ. Подстанция на столбе : 1. Это распределительная подстанция, установленная на столбе над головой. Это самая дешевая форма подстанции, поскольку она не требует строительных работ.

Какое заземление используется на подстанциях?

Медные изделия обычно используются для заземления электрических подстанций в сетях среднего и высокого напряжения, содержащих электрическую инфраструктуру, кабели, распределительные устройства и трансформаторы. 5 декабря 2017 г.

Родственный

Сколько вольт на подстанции?

Подстанции: Электричество в домах обычно составляет 120 вольт (1 кВ = 1000 вольт). Когда электричество перемещается от линий электропередачи к линиям подпередачи и распределительным линиям, напряжение должно быть «понижено» трансформаторами.

Связанные

Что такое лесозаготовительная платформа?

Определение портала

1 : рама для поддержки бочек .

Связанные

Для чего предназначена воздушная линия электропередачи?

Воздушные линии электропередачи используются для передачи и распределения электроэнергии на большие расстояния, образуя электрическую или национальную сеть . Стальные опорные конструкции, пилоны или деревянные опоры подвешивают электрические проводники в диапазоне рабочих напряжений. 17 октября 2019 г.

Связанные

Что такое линия 33 кВ?

Трансформаторы от 33 кВ до 11 кВ понижают напряжение до безопасного уровня, который затем распределяется через фидеры 11 кВ в дома и на предприятия. … С другой стороны, линии 33 кВ предполагают гораздо более высокое напряжение и используются для распределения мощности от одной небольшой подстанции к другой.

Родственные

Что такое трансформатор кВ?

Единица кВА представляет собой киловольт-ампер или 1000 вольт-ампер. Трансформатор мощностью 1,0 кВА аналогичен трансформатору мощностью 1000 ВА и может выдерживать 100 вольт при силе тока 10 ампер. 31 июля 2020 г.

Высокое напряжение 33 кВ?

Уровень напряжения между 33 кВ и 220 кВ называется высоким напряжением . Кроме того, линия электропередачи несет высокое напряжение, называемая высоковольтной линией электропередачи.

Связанные

Каков наилучший коэффициент заземления?

В идеале сопротивление заземления должно быть равно нулю. Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Тем не менее, NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.0390 .20 сентября 2021 г.

Похожие

Сколько заземлителей на подстанции?

Для каждого выключателя будет пять соединений заземления с заземляющим матом с: плоскостью MS (i) корпусом выключателя (ii) панелью реле (iii) трансформаторами тока выключателя (iv) двумя сторонами конструкции выключателя. Dec 18, 2017

Похожие

Какой заземляющий материал следует использовать для заземления подстанции?

Провод заземления — это наиболее важный материал, необходимый для заземления. Заземляющие провода в основном изготовлены из меди высшего качества или GI , которые можно использовать в различных электрических, электронных и автомобильных приборах.

Что такое статический столб?Что такое статический столб?

Статическая опора — это отдельная отдельно стоящая опора, создающая экран для защиты всего оборудования внутри подстанции от молнии. Статические столбы могут иметь или не иметь экранные провода для усиления защиты.

Связанные

Что такое рассеиватель статического электричества Lightning Master?Что такое рассеиватель статического электричества Lightning Master?

Примерно в это время года, когда удары молнии становятся частым явлением, мы получаем много писем с вопросами о рассеивателях статического электричества, таких как Lightning Master. Это перевернутые устройства, похожие на проволочные щетки, которые вырастают из антенн и крыш в городах и поселках, а чаще всего на мачтах парусников.

Родственный

Что такое статическое тестирование безопасности приложений (SAST)?Что такое статическое тестирование безопасности приложений (SAST)?

Статическое тестирование безопасности приложений (SAST) — это часто используемый инструмент безопасности приложений (AppSec), который сканирует исходный, двоичный или байтовый код приложения. Инструмент тестирования белого ящика, он определяет основную причину уязвимостей и помогает устранить основные недостатки безопасности.

Родственный

Как работает массив для рассеивания статического электричества? Как работает массив для рассеивания статического электричества?

Решетки для рассеивания статического электричества фактически обеспечивают путь «низкого сопротивления» для прохождения статического заряда земли в атмосферу, предотвращая накопление заряда земли до значения, необходимого для запуска удара. Мачта ПЛП-32 состоит из универсальной базовой секции, четырех свинчиваемых секций мачты и ввинчиваемого воздухораспределителя.

общий Информация СМИ Нажмите галерея иллюстрация

Поделиться этой записью:

Все, что вы хотели знать о опорах электропередач

1. Принцип работы опор электропередач — это нечто большее, чем кажется на первый взгляд.

Опоры используются для поддержки электрических кабелей, передающих электричество высокого напряжения от места его выработки, например, от электростанции или ветряной электростанции , через энергосистему к нашим домам и предприятиям.

Электроэнергия поступает от электростанции низкого напряжения, около 10-30 киловольт. Затем он проходит через «повышающий» трансформатор на передающей подстанции для выработки электроэнергии высокого напряжения — до 400 000 вольт, — которая проходит по электрической сети National Grid. Увеличение напряжения позволяет повысить эффективность с меньшими потерями энергии. «Конечные» опоры расположены на каждом конце маршрута, а натяжные или угловые опоры позволяют при необходимости перестроить маршрут.

Изоляторы из фарфора или закаленного стекла поддерживают воздушные высоковольтные кабели и защищают их от незаземленных опор.


Знаете ли вы? В то время как люди называют их пилонами в Великобритании, их правильнее называть подвесными, натяжными или передающими опорами. Чтобы усложнить ситуацию, в США «пилоны» — это дорожные конусы.



Напряжение электричества в кабелях (линиях) передачи слишком велико для использования в бытовых приборах, поэтому на подстанции используется «понижающий» трансформатор, чтобы понизить напряжение и довести его до приемлемого уровня. .

Операторы распределительных сетей транспортируют низковольтную электроэнергию по собственной сети линий электропередач и подземных кабелей для снабжения наших домов и предприятий.



2. Слово пилон происходит от греческого слова pyle, означающего «ворота».

В Древнем Египте пилонами были впечатляющие башни в форме обелисков по обе стороны от дверей храмов. Египтология была в моде в двадцатые годы, после открытия гробницы Тутанхамона и мумии мальчика-царя в 1922. И это было десятилетие, когда были возведены первые стальные опоры, которые со временем стали доступом к электричеству для всех.


3. Первая опора электропередач в Великобритании была построена в Боннифилде, недалеко от Фолкерка в Шотландии, в 1928 году. ряд региональных сеток. Сеть стала по-настоящему национальной системой в 1938 году, спустя целых 10 лет после возведения первой опоры.



4. Проект пилонов стал победителем конкурса, проведенного Центральным управлением по электричеству в 1927 году.

Ведущий архитектор сэр Реджинальд Бломфилд часто получает признание за «решетчатый» дизайн, который должен был быть более изящным. чем бруталистские структуры, используемые в Европе и Соединенных Штатах. Но победивший проект, который до сих пор шагает по нашему ландшафту, был представлен на конкурс инженерной компанией Milliken Brothers, базирующейся в США, и выбран Бломфилдом, проектировщиком лондонского Ламбетского моста.

Базовая решетчатая конструкция А-образной рамы остается неизменной уже более 100 лет, с корректировками для более высоких напряжений, требующих более длинных изоляционных цепочек и требований к ландшафту, таких как меньшая высота возле аэродромов или огромные башни для пересечения рек. (Самые высокие пилоны в мире см. № 10 ниже.)



5. Т-образные пилоны, первая новая конструкция для британских пилонов за более чем 100 лет, находятся в стадии строительства.

Эта новая более короткая и изящная конструкция пилона была выбрана из 250 участников международного конкурса, организованного National Grid, правительством Великобритании и Королевским институтом британских архитекторов в 2011 году.

Т-образный пилон-победитель изготовлен датской фирмой Bystrup и имеет высоту 114 футов (35 метров). Он примерно на 50 футов короче, чем традиционная стальная решетчатая конструкция, но все же может передавать 400 000 вольт.

Первые действующие Т-образные опоры будут доставлять низкоуглеродную энергию по 35-мильному маршруту от электростанции Hinkley Point C до шести миллионов британских домов и предприятий на юго-западе.


6. Количество пилонов в Великобритании более 90,000.

В Англии и Уэльсе проложено более 7 000 километров (или более 4 300 миль) воздушных линий высокого напряжения.


7. Опоры высокие, потому что для передачи электроэнергии под высоким напряжением требуется большой зазор в целях безопасности.

Кроме того, благодаря высоким опорам провода могут легко пересекать дороги, реки и железнодорожные пути. Как правило, опоры National Grid имеют минимальную высоту 118 футов (36 м).

Поскольку воздушные линии обычно неизолированные (неизолированные), важно сделать их как можно выше, чтобы ничто не подходило к ним слишком близко. Вы никогда не должны взбираться или пытаться приблизиться к воздушным линиям, так как это может привести к сильным ударам током, ожогам или даже смерти.


8. Почему птицы могут сидеть на ЛЭП между опорами?

Возможно, вы задавались этим вопросом, когда замечали птиц, стоящих вдоль линий электропередач без видимого эффекта — почему их не бьет током?

Птиц не бьет током на линиях электропередач, потому что электричество не проходит через их тела. Когда птица сидит обеими ногами на электрическом проводе, ее ноги имеют одинаковый электрический потенциал, поэтому электричество не будет проходить через ее тело. Птица не касается земли или чего-либо, соприкасающегося с землей, поэтому электричество остается в линии электропередач.


9. Самые высокие опоры электропередач в Великобритании находятся по обе стороны Темзы.

Две башни, построенные в 1965 году, имеют высоту 623 фута (190 метров) — выше башни BT — и расположены на Ботанических болотах в Суонскомбе, графство Кент, и Вест-Туррок в Эссексе.


10. Самый высокий в мире пилон имеет высоту 1246 футов (380 метров) — в четыре раза больше высоты лондонского Биг-Бена.

Эта гигантская опора несет высоковольтные силовые кабели между островами Цзиньтан и Чези в восточной провинции Чжэцзян, Китай. Строительство было завершено в 2019 году..


11. Пилоны должны исчезнуть в некоторых районах с природной красотой, так как электричество подается по подземным туннелям.

Когда национальная сеть электроснабжения Великобритании расширилась в 1950-х и 1960-х годах, чтобы удовлетворить послевоенный спрос, приоритетом было как можно быстрее и с минимальными затратами добиться общенациональной электрификации. Сейчас National Grid работает над устранением влияния опор и воздушных линий на некоторые из самых красивых ландшафтов страны, строя электрические туннели под землей через Схемы обеспечения визуального воздействия . Работая в тесном сотрудничестве с местными экологическими организациями и советами, чтобы обеспечить минимальное воздействие на окружающую среду, строительство началось в Дорсете, а в Пик-Дистрикт и Сноудония теперь есть полное одобрение планирования.


12. С момента их первой постройки мнения о размере и количестве пилонов разделились.

Писатели Редьярд Киплинг, автор книги «Книга джунглей» , и Джон Мейнард Кейнс написали в The Times жалуется на «постоянное обезображивание» нашего ландшафта. Но группа поэтов во главе с Стивеном Спендером была настолько вдохновлена ​​маршем металлических пилонов, что назвала себя Поэтами пилонов.

Это может звучать как запись в У меня есть новости для вас?, , но сегодня веб-сайт Пилон месяца является обязательным для посещения любителями пилонов, как и Общество признательности пилонов .


Подключение домов к электросети

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

Поиск

Рисунок 1. Типичная панель автоматического выключателя соединяет электрические устройства дома с сетью. ^[1]

Подключение домов к электросети является заключительным этапом электросети. После того, как подстанции распределительной сети понизят напряжение до безопасного уровня, этот этап может быть выполнен. Провода отходят от линий электропередач района и соединяются с отдельными зданиями (домами, квартирами, предприятиями и т. д.), сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом. Затем электричество проходит через сервисную панель, на которой находятся устройства электробезопасности (автоматические выключатели и предохранители). На этой сервисной панели есть все провода, которые идут к различным электроприборам в доме. ^[2]

Каждый дом подключен к электросети через какой-либо блок предохранителей или автоматический выключатель, как показано на рисунке 1.

Подводка

Подсоединение воздушной линии от инженерных сетей до служебного входа называется подводкой. У него три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа подвесных служебных ветвей: служебная ветвь мачты и служебная ветвь с вилкой. Подземное служебное соединение называется боковым служебным. ^[2]

Рис. 2. Падение мачты с флюгером (вверху), соединенным вертикально через трубопровод с электросчетчиком (внизу). ^[3]

Падение обслуживания мачты

Мачта представляет собой комбинацию трубы и флюгера, расположенного на крыше (рис. 2). Падение обслуживания крепится к мачте на ручке мачты. «Капельные петли» служат для того, чтобы сначала обеспечить провисание, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в трубопровод для обслуживания. ^[2]

Вилка сервисного ввода

Вилка относится к соединителям, которые крепят проводники сервисного ввода к стене здания. В этой установке трубопровод и напор крепятся к сторонам дома ниже линии крыши. ^[2]

Рис. 3. Трансформатор, установленный на подушке для распределения электроэнергии, соединяет первичные линии электропередач с домами. ^[4]

Служебная ветвь

Это подземный служебный вход, первичные линии электропередач проходят через кабелепровод к вводу пускового трансформатора, а вторичные линии электропередач соединяют выход трансформатора со счетчиком электроэнергии. ^[2]

Рис. 4. Расположение торговых точек по всему миру. ^[5]

Главный выключатель

Главный выключатель используется в аварийных ситуациях для прекращения подачи электроэнергии.

• Главный выключатель может быть выполнен с помощью главного выключателя. Это переключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (рис. 1).
• Основное отключение также может быть выполнено с помощью одного или нескольких автоматических выключателей, размещенных в электрическом щите, для того, чтобы это работало, автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводников, потому что это должно отключить питание всех цепей. ^[2]


Розетки

основной артикул

Электрические розетки предназначены для подключения различных устройств, которым требуется электричество. В мире существует множество различных типов розеток с различными свойствами напряжения и электрического тока. ^[6] Некоторые из них показаны на рис. 4.

Для дополнительной информации

Для получения дополнительной информации см. соответствующие страницы ниже:

• Электротрансмиссия
• Электрическая сеть
• Электрическая розетка
• Распределительная сеть
• Или исследуйте случайную страницу!

Ссылки

2. ↑ ^{2,0 2,1 2,2 2,3 2,4 2,5} Р.
