Столбовые и мачтовые подстанции КТП (СТП, МТП)


  • Общий вид и габаритные размеры
  • Типовые параметры столбовых и мачтовых подстанций
  • Комплект поставки
  • Фотографии столбовой подстанции КТП-С (СТП 10/0,4)


Декларация
соответствия КТП


Опросный лист
подстанций СТП и МТП

Столбовые и мачтовые трансформаторные подстанции типа КТП-С-6(10)/0,4 (также известны как СТП, МТП, КМТП) устанавливаются на железобетонной стойке типа СВ-105 (СВ-110). Основную нагрузку в составе изделия несёт на себе кронштейн крепления трансформатора, поэтому выполнен с большим запасом прочности.

Столбовые подстанции нашего производства сертифицированы на применение трансформаторов мощностью до 160кВА. Возможно применение как трансформаторов ТМГ (от 16 до 160кВА), так и однофазных трансформаторов ОМП (до 10кВА).

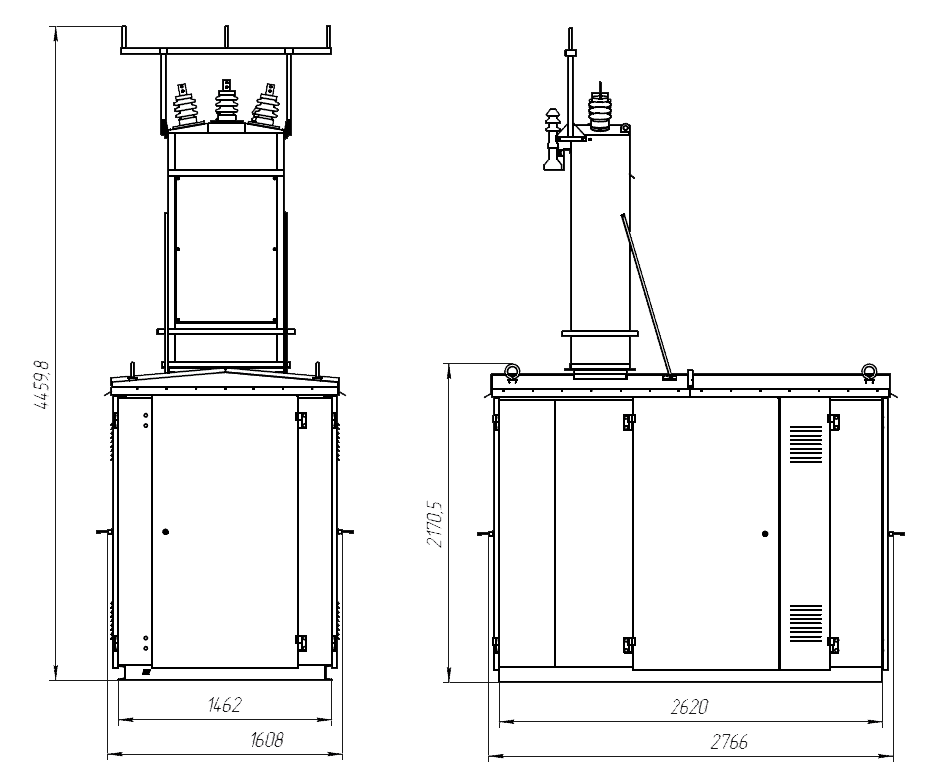

Общий вид и габаритные размеры КТП-С и КТП-М:

Столбовые подстанции отличаются от мачтовых подстанций способом установки:

  • столбовые трансформаторные подстанции КТП-С устанавливаются на одной железобетонной стойке (опоре) типа СВ-105 (СВ-110)

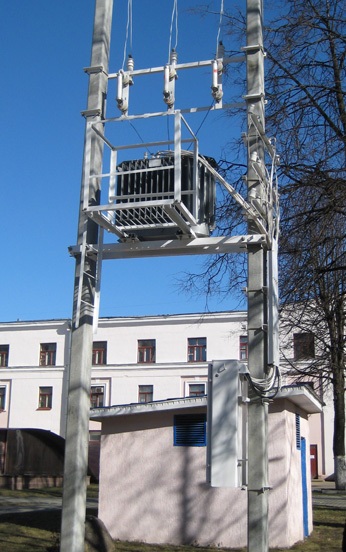

  • мачтовые трансформаторные подстанции КТП-М устанавливаются между двух железобетонных стоек типа СВ-105 (СВ-110)

Типовые параметры столбовых и мачтовых подстанций:


Мощность
трансформатора, кВА
Сторона ВН Сторона НН
 Uном, кВ Ток плавкой вставки, А Линия 1 Линия 2 Линия 3 Линия 4 Реле уличного освещения     Счетчик электроэнергии
16 6 5 16А 16А опция опция
10 3,2
25 6 8 31,5А 31,5А
опция
опция
10 5
40 6 10 31,5А
40А
опция
опция
10 8
63 6 16 31,5А
40А
40А
опция
опция
10 10
100 6 20 40А
40А
63А
63А
опция
опция
10 16
160 6 31,5 63А
63А
100А 100А опция
опция
10 20

Примечание:

  1. Реле уличного освещения с магнитным пускателем устанавливается по требованию заказчика
  2. Счетчик электроэнергии в типовую поставку не входит.
    Необходимо согласовывать модель счетчика при заказе.

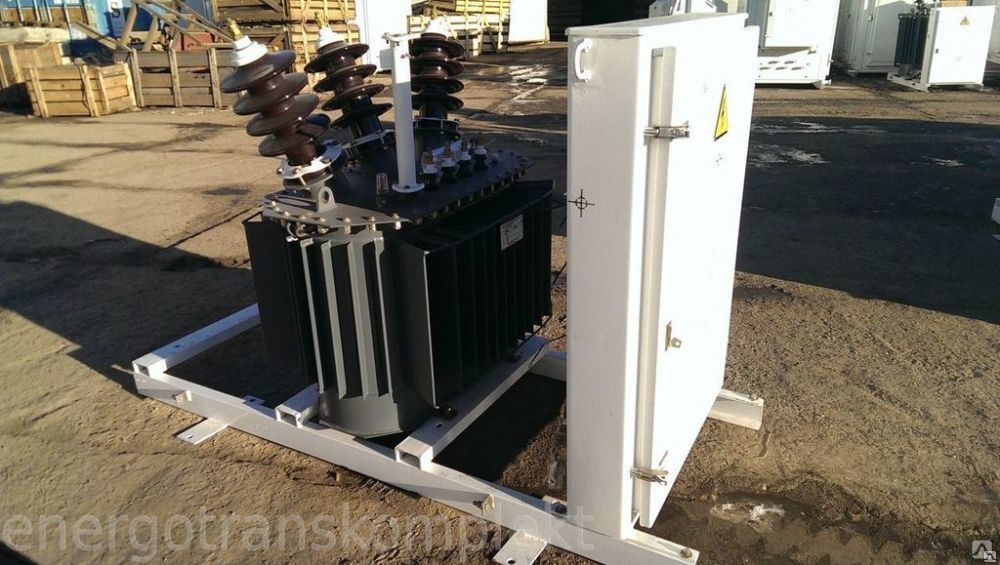

Комплект поставки

По-умолчанию при заказе столбовая и мачтовая подстанции комплектуется:

  1. приемная траверса ВН под установку изоляторов ШФ-20 и ограничители напряжения
  2. рамка с установленными предохранителями ПКТ исполнения У1
  3. кронштейн для крепления трансформатора
  4. шкаф РУНН с оборудованием, согласованным по опросному листу и крепежом
  5. провод для соединения предохранителей ПКТ с вводами ВН трансформатора
  6. провод для соединения выводов НН трансформатора и вводного аппарата РУНН
  7. двустенная морозостойкая труба ПНД ф63 для прокладки провода 0,4кВ по опоре и ввода в РУНН
  8. комплект наконечников и маркировочных трубок для монтажа проводов

Комплект поставки подстанции продуманный и обеспечивает самые взыскательные требования монтажных организаций (по принципу “взял и поставил”).

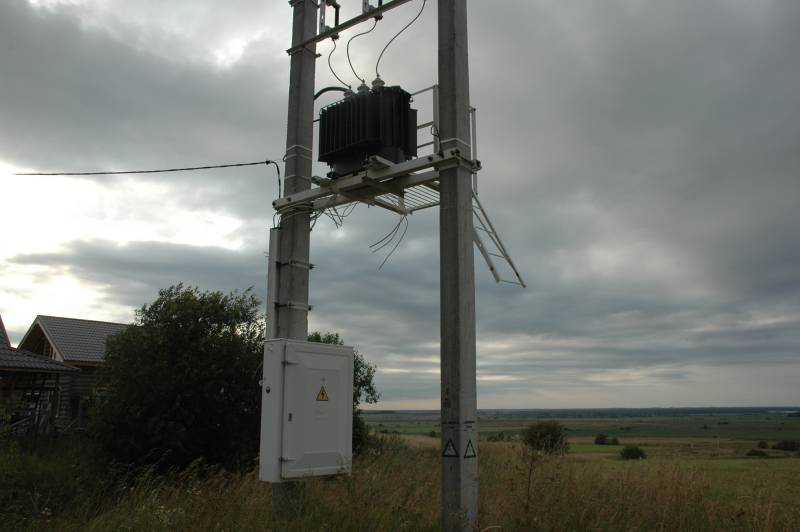

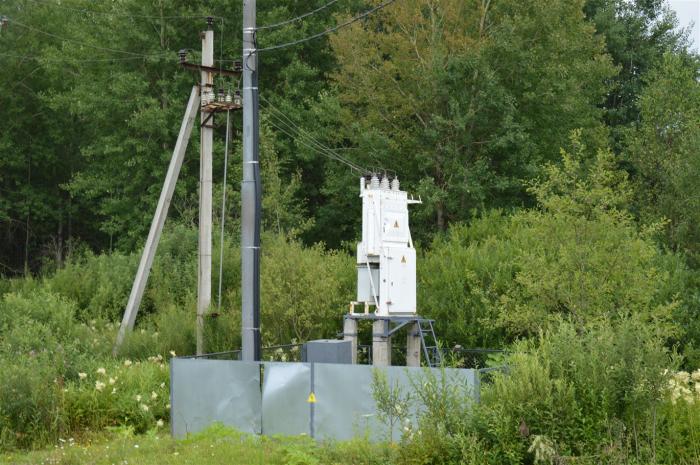

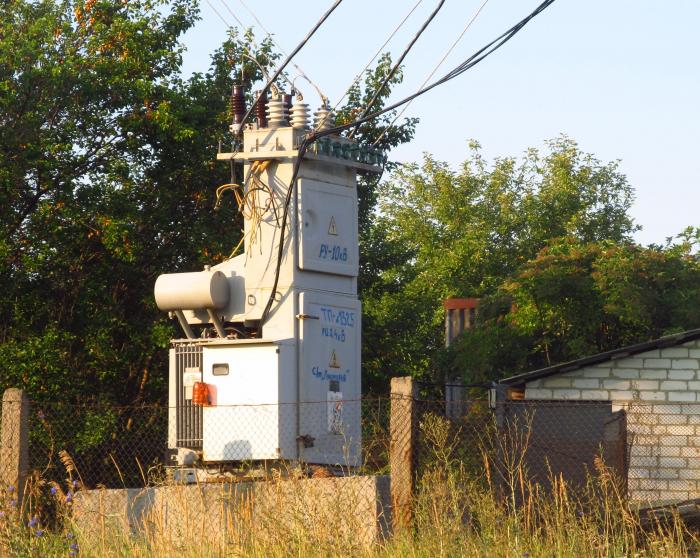

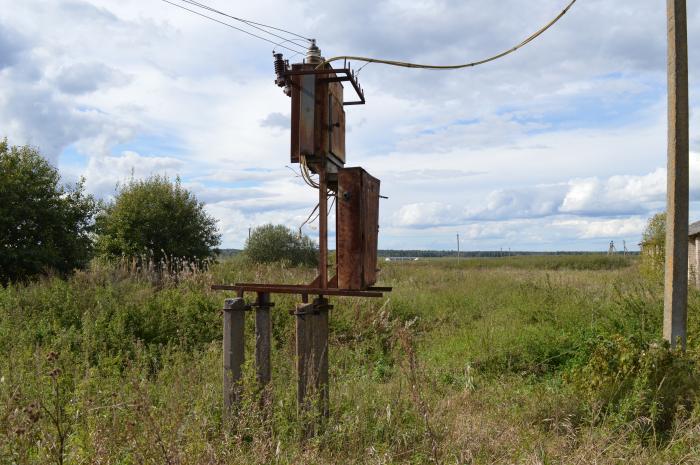

Фотографии столбовой подстанции КТП-С (СТП)

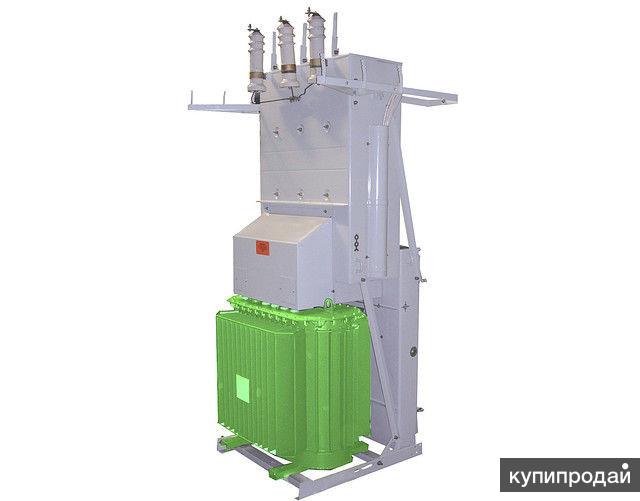

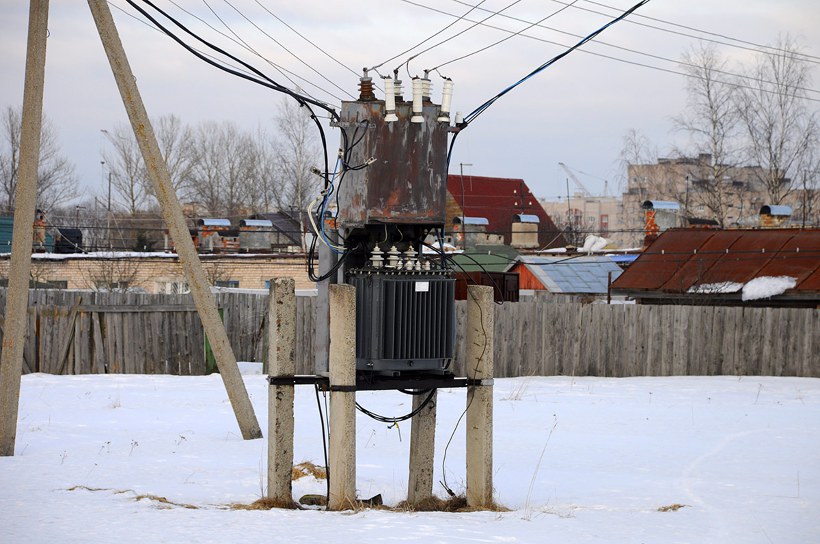

Мачтовые трансформаторные подстанции КТП

Мачтовые подстанции производства STELZ

Выпускаемые Производственным объединением STELZ в Екатеринбурге, мачтовые трансформаторные подстанции КТП ВМ 25…250/10(6)/0,4, обеспечивают работу силового понижающего трансформатора 10 (6)/0,4 кВ. При этом мощность установленного силового трансформатора может быть в пределах от 25 до 250 кВА. Такая мачтовая КТП относится к тупиковому типу и может иметь воздушное, кабельное или столбовое подключение.

Конструкция

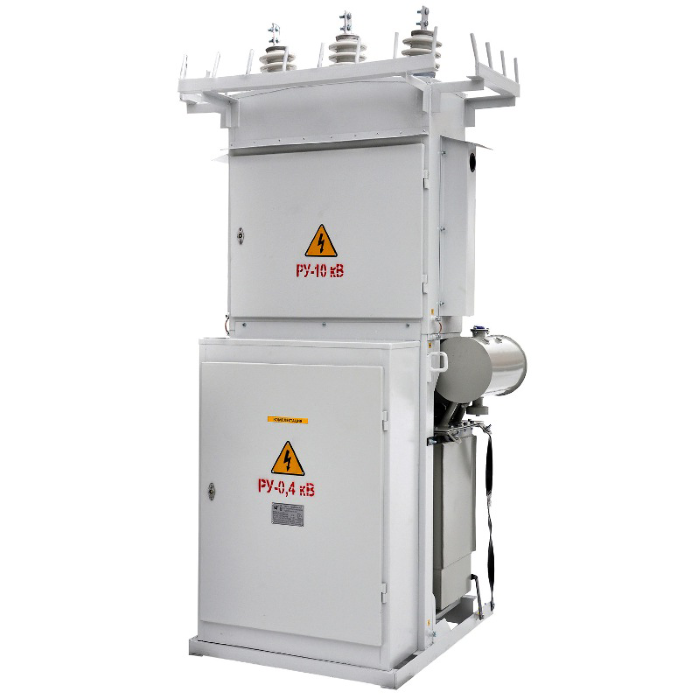

Мачтовая трансформаторная подстанция состоит из вводного шкафа, на котором расположены воздушные вводы высокого напряжения, силового трансформатора и распределительного шкафа на стороне низкого напряжения. Трансформатор и шкафы, входящие в состав КТП, установлены на специальной сварной металлической раме. При доставке к месту установки трансформаторная подстанция транспортируется в разобранном виде.

При этом высота КТП составляет не более 1800 мм.

На крыше шкафа по высокой стороне расположены три проходных изолятора, соединенных с плавкими предохранителями. Все мачтовые подстанции оборудованы траверсами с ограничителями перенапряжения. Подключение КТП осуществляется через разъединитель 0,4 кВ.

Все мачтовые трансформаторные подстанции имеют специальные электрические и механические блокировки, которые обеспечивают безопасную работу обслуживающего персонала. Для учета расхода потребляемой электрической энергии трансформаторная подстанция оснащена счетчиком электрической энергии.

Для возможности использования электроинструмента при производстве работ и подключения переносного светильника мачтовые подстанции оборудованы розеткой.

Сфера применения

Мачтовая трансформаторная подстанция может быть установлена для обеспечения электрической энергией фермерских хозяйств, садоводческих участков, малых населенных пунктов, гаражных кооперативов, небольших промышленных объектов, водных и нефтяных скважин, железнодорожных объектов и в других случаях, когда мощность энергопотребления не превышает 250 кВА.

Сельская подстанция КТП мачтового типа может быть использована как сельская подстанция, так как наилучшим образом подходит для удовлетворения нужд сельского хозяйства.

При установке силового трансформатора сухого типа мачтовые подстанции разрешается устанавливать в местах постоянного присутствия людей и возле любых объектов инфраструктуры.

Трансформаторные подстанции мачтового типа запрещено эксплуатировать вблизи взрывоопасных объектов и при наличии агрессивного воздействия внешней среды, в связи с возможным разрушением изолирующих материалов и выходом КТП из строя.

Условия продажи

Каждая мачтовая трансформаторная подстанция, изготовленная на производственном объединении STELZ, поставляется в виде отдельных блоков, которые собираются в единое устройство на месте установки. Это сделано с целью уменьшения габаритов КТП и осуществления автомобильных перевозок в рамках габаритных грузов. Внутреннее оборудование шкафов высокой и низкой стороны полностью укомплектовано и смонтировано в рабочем положении.

Объемы монтажных работ связанных со сборкой минимальны и не требуют особо высокой квалификации.

Силовой трансформатор и вентильный разрядник (ОПН) поставляются по отдельному заказу и в базовую комплектацию не входят. При необходимости специалисты предприятия окажут квалифицированную помощь в подборе необходимого оборудования.

Изготовленные на производственном объединении STELZ, мачтовые подстанции отличаются высоким качеством изготовления, надежностью в эксплуатации, большим сроком службы и полным соответствием всем существующим нормам и правилам.

Установка мачтовых подстанций заводской сборки снижает затраты на производство монтажных работ и значительно сокращает время пускового комплекса.

Технические характеристики

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

25-250

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне
низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

20

Ток термической стойкости на стороне ВН, кА

16

Исполнение по вводу ВН

Воздушный

Исполнение по выводу НН

Воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

3

КТП-ВМ

Габаритные размеры, не более, мм в транспортном состоянии (L*B*H )

1100*1000*2780

Масса не более, кг

220

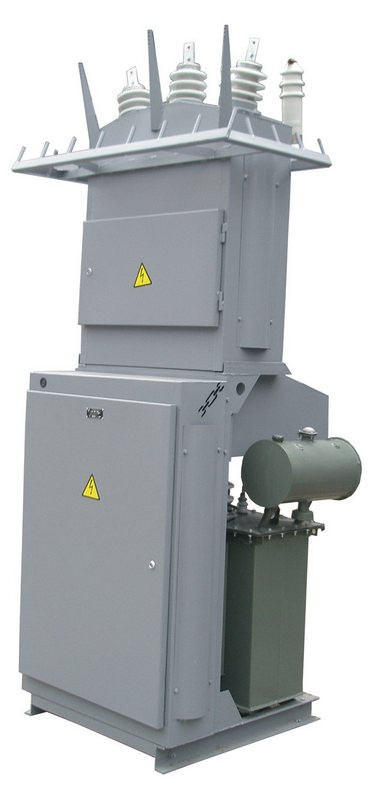

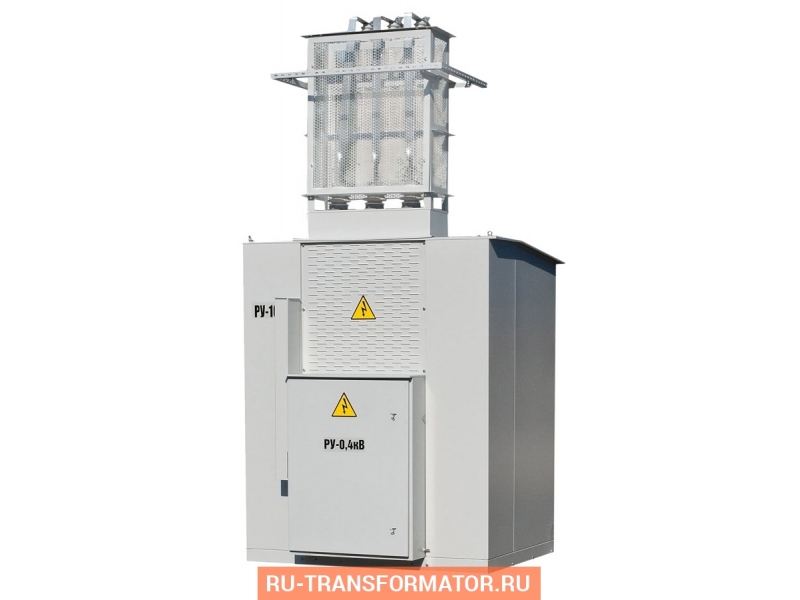

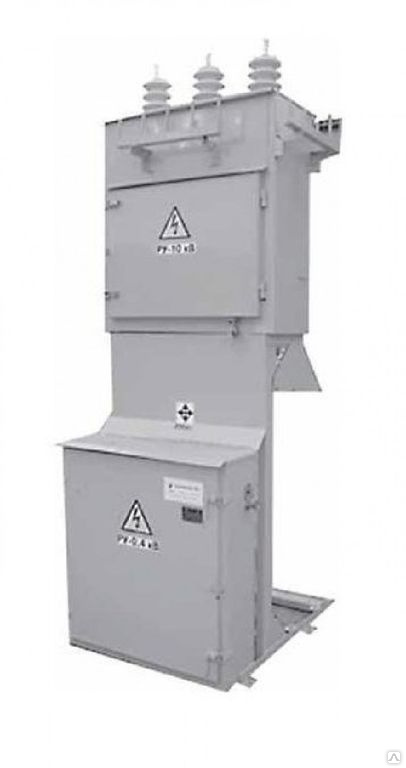

Подстанция КТП-ВМ

Электрическая схема и перечень аппаратуры



Обозначение

Наименование

Кол-во

1

FV1-FV3

Разрядник вентильный или ОПН 10(6)*

3

2

FV4-FV6

Разрядник вентильный или ОПН 10(6)

3

3

FU1-FU3

Предохранитель ПКТ 10(6) кВ

3

4

Q1

Разъединитель 0,4 кВ

1

5

QF1-QF2

Выключатель автоматический 16 А

3

6

QF4

Выключатель автоматический 10 А

1

7

TA1-TA3

Трансформатор тока

3

8

SA1

Переключатель 380В/16А

1

9

SA2-SA3

Выключатель 380В/10А

2

10

PI

Счетчик электрической энергии

1

11

EK

Резистор подогрева

2

12

BL, KL

Фотореле

1

13

KM

Пускатель магнитный ПМ

1

14

XS

Розетка штепсельная

1

15

QF1-QFn

Выключатель автоматический
 (или рубильник с предохранителями)

до 3

16

T

Силовой трансформатор**

1

* -Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляестя по заказу потребителя.

** – Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

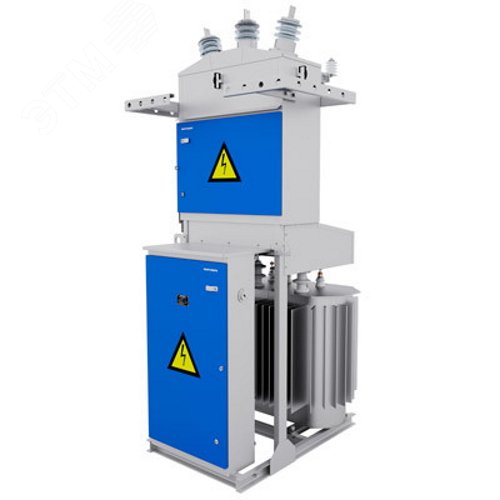

Подстанции мачтовые, столбовые СТП, МТП, КТПС

Существует разночтение в терминах столбовых, мачтовых и шкафных трансформаторных подстанций. Мы следуем ГОСТ 24291-90 “Электростанции и сети. Термины”.

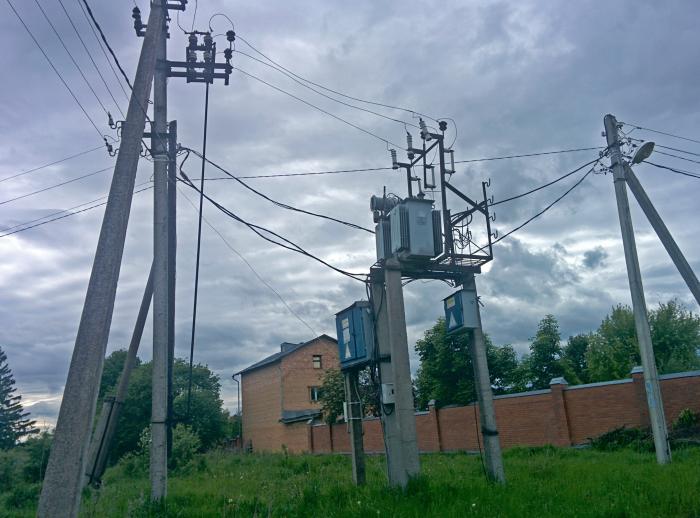

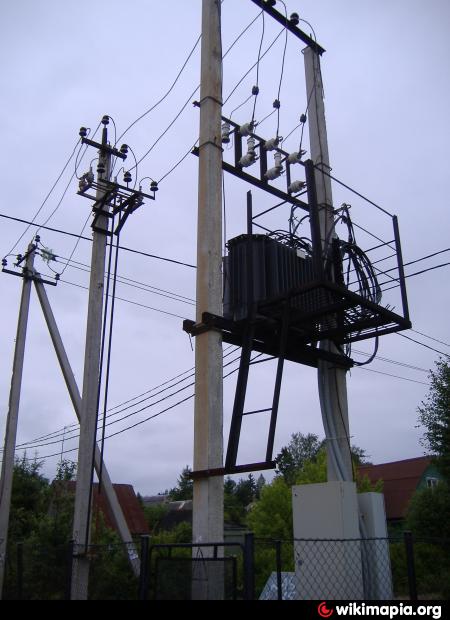

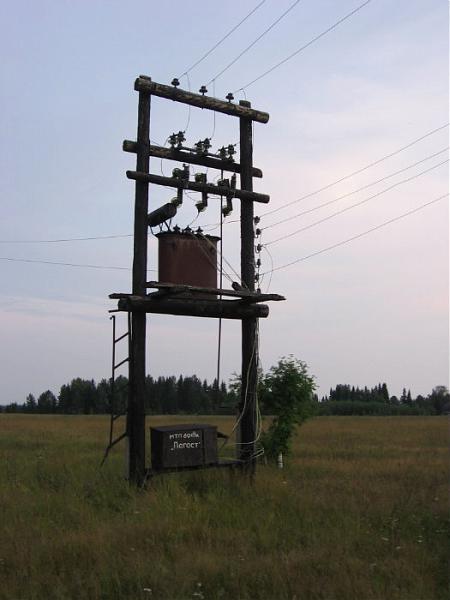

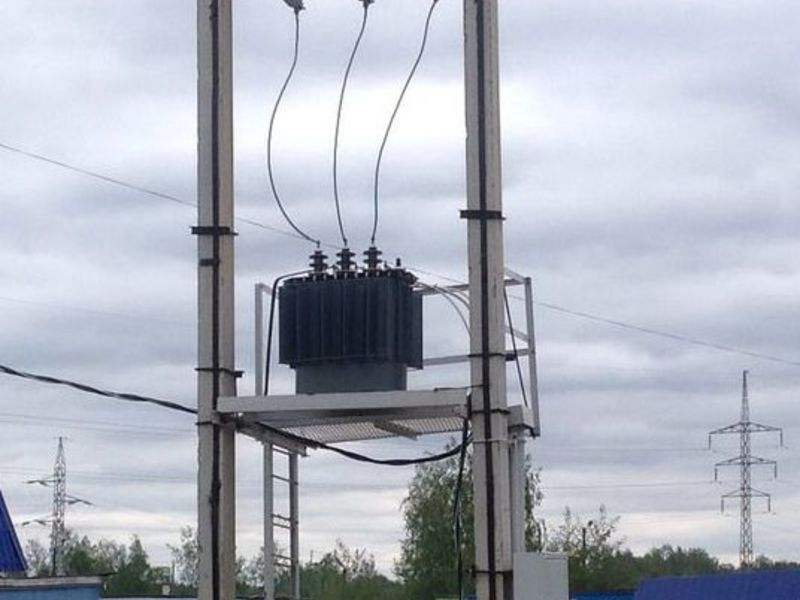

Мачтовая трансформаторная подстанция – это открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений.

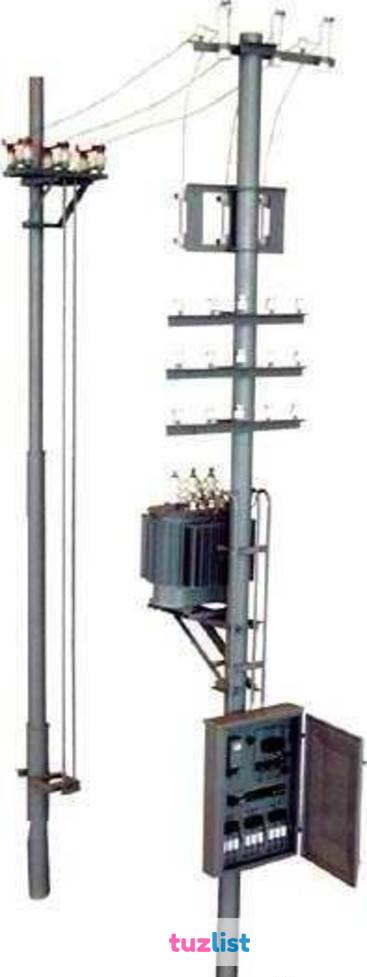

Столбовая трансформаторная подстанция – это разновидность мачтовой подстанции, оборудование которой установлено на одной опоре линии электропередачи, не требующая наземных ограждений.

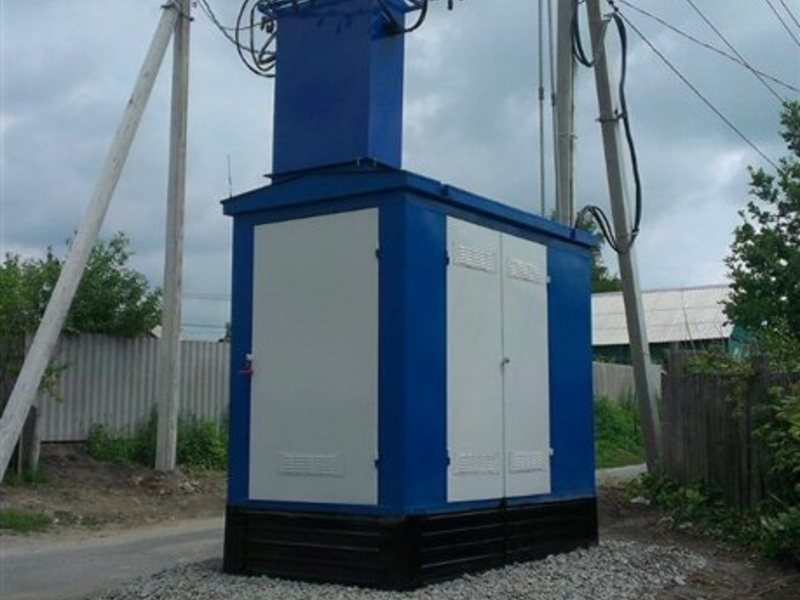

Трансформаторные подстанции шкафного типа – это открытая трансформаторная подстанция без трансформаторного отсека и коридоров обслуживания по высокой и низкой стороне, оборудование которой установлено на наземном фундаменте. Подстанция шкафного типа, как правило, требует установки наземных ограждений.


Мачтовые, столбовые и шкафные КТП всегда являются тупиковыми. Климатическое исполнение – У1 по ГОСТ 15150-69.

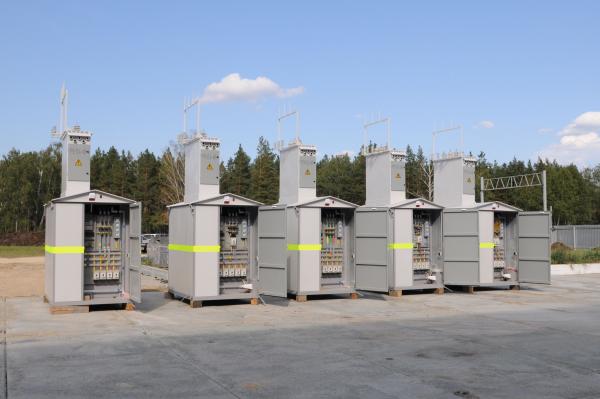

Комплектные трансформаторные подстанции шкафного типа мощностью от 25 до 250 кВА напряжением 6-10 кВ предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов, относящихся к III категории по надежности электроснабжения.

Недостатком подстанций шкафного тпа, устанавливаемых на поверхности земли, является необходимость, в соответствии с требованиями ПУЭ, дополнительного ограждения, препятствующего прямому доступу к оборудованию высокого напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КТПШ-6(10)/0,4-У1
Исполнение Сторона ВН Сторона НН
Номинальное напряжение, кВ Номинальный ток,А
трансфор-матора плавкой вставки трансфор-матора линии №1 линии №2 линии №3 линии №4 линии наружного освещения
КТПШ-25/6(10)/0,4 У1 6 2,4 8 36,1 31,5 31,5 16
10 1,44 5
КТПШ-40/6(10)/0,4 У1 6 3,85 10 57,7 31,5 63
10 2,31 8
КТПШ-63/6(10)/0,4 У1 6 6,06 16 91 40 63 40
10 3,64 10
КТПШ-100/6(10)/0,4 У1 6 9,62 20 144,3 40 100 80
10 5,77 16

КТПШ-160/6(10)/0,4 У1

6 15,4 31,5 231 80 160 100
10 9,25 20
КТПШ-250/6(10)/0,4 У1 6 24,08 40 361 80 160 100 250
10 14,5 31,5

ПРАЙС-ЛИСТ НА ПОДСТАНЦИИ ШКАФНОГО ТИПА КТПШ

Цены КТП на автоматических выключателях, без трансформатора, РЛНМД, РВО

В связи с нестабильным курсом рубля, с 15. 11.2014 цены уточняйте по телефону

Наименование Цена с НДС, руб
КТПШ-25/6(10)/0,4-У1 45 000
КТПШ-40/6(10)/0,4-У1 45 000
КТПШ-63/6(10)/0,4-У1 50 000
КТПШ-100/6(10)/0,4-У1 51 000
КТПШ-160/6(10)/0,4-У1 52 000
КТПШ-250/6(10)/0,4-У1 54 000

Комплектные трансформаторные подстанции мачтовые КТПМ: Одесса, Украина

Технические характеристики

Расшифровка
условных обозначений

Габаритные размеры модификаций

Электрические схемы

Технические характеристикиРасшифровка
условных обозначений
Габаритные размеры модификацийЭлектрические схемы

РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры

Область применения

Конструкция

Комплект поставки

Окраска

Область применения

Строительство трансформаторных подстанций производится для систем электро­снабжения промышленных, городских и сельскохо­зяйственных объектов, а также строительных площадок и других объектов неболь­шой мощности в районах с умеренным климатом.
Комплектная трансформаторная подстанция мачтового типа применяется на открытых площадках, в частности в сельской местности и является альтернативой более дорогим КТПгс, при этом конструкция КТПм обеспечивает безопасность всех комплектующих.

Конструкция

КТПМ соответствуют ТУ У 27.1-37209966-001:2015, ДСТУ 3399-66

Для обеспечения безопасности при эксплуатации и обслуживании установка КТПМ-1 выполняется на заранее подготовленный фундамент или металлические конструкции с высотой не менее 1600 мм от поверхности земли, а КТПМ-2 — на заранее подготовленный фундамент или на блоках с оборудованной площадкой обслуживания (с перилами и лестницами для подъема).
В шкафу РУНН может быть установлен рубильник с предохранителями или автоматический выключатель на вводе и автоматические выключатели на отходящих линиях. По отдельному заказу в шкафу РУНН устанавливается учет электроэнергии и панель управления уличным освещением.
Подстанцию мачтовую возможно приобрести в двух исполнениях корпуса: с открытой или закрытой (киоскового типа) камерой трансформатора.

Каждая подстанция трансформаторная комплектная собирается индивидуально, учитывая ваши требования.

Комплект поставки

Вы можете купить КТП укомплектованную оборудованием согласно опросного листа.
Возможна индивидуальная конфигурация низковольтных распределительных устройств, например, в случае необходимости монтажа конденсаторной установки, или щита управления уличным освещением.
Каждая трансформаторная подстанция комплектная поставляется с комплектом документации: протоколами испытаний, паспортом с гарантийным талоном, руководством по эксплуатации, копиями сертификатов соответствия.

Окраска

Цинкосодержащий грунт
Высококачественные эмали ( возможна окраска по палитре цветов RAL )

ГАБАРИТНЫЕ РАЗМЕРЫ МОДИФИКАЦИЙ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

ЗАКАЗАТЬ

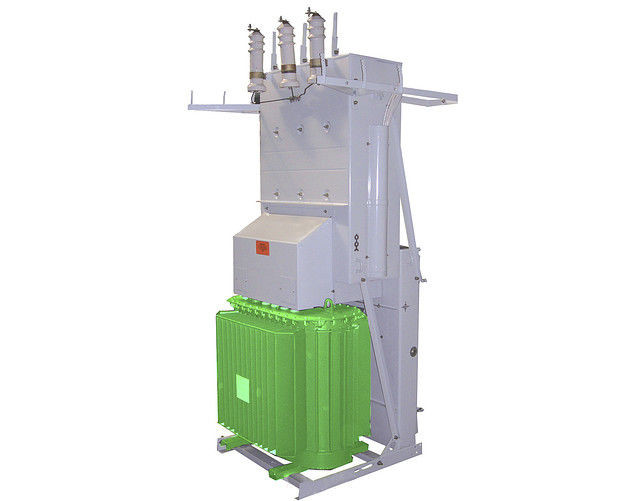

Комплектная трансформаторная подстанция мачтового типа выполняет функцию приема и последующего преобразования тока 50 Гц в системах, имеющих заземленную нейтраль трансформатора, установленную на стороне наименьшего напряжения.

КТПм нашли широкое применение в различных сельскохозяйственных сетях и подобных им, которые работают при похожих условиях электроснабжения.

В соответствии с ГОСТом 15150, КТПм принято относить к категории Y по климатическим условиям эксплуатации. Их устанавливают:

  • на максимальной высоте над уровнем воды до 1000 м;
  • в безопасной окружающей среде, которая не содержит опасных газов, пыли и агрессивных химических соединений, способных повредить структуру металла.

Рассмотрим КТПм 250/10/0,4 Y1 и основные условные обозначения:

  • K – комплектная;
  • T – трансформаторная;
  • M – тип исполнения в виде мачты;
  • 250 – максимальная мощность основного трансформатора;
  • 10 и 0,4 – используемые номинальные напряжения;
  • Y1 – присвоенная категория соответствующего ГОСТа и климатическое исполнение.

Элементы, входящие в состав подстанции

  • Надежные и прочные опоры, имеющие специальные площадки для последующей установки на них подстанции.
  • Основной используемый тип силового трансформатора.
  • РУВН и РУНН — установленные распределительные устройства высокого и низкого напряжения.

Технически распределительные устройства для напряжения выполнены в виде закрытых шкафов, в которых установлена необходимая аппаратура. Каждый из рабочих блоков подстанции, а также главный трансформатор, установлены на одной площадке, которая имеет две надежные опоры.

Для подключения подстанции к электрической сети применяется разъединитель, который располагается на специальной опоре. Подстанция имеет специальную систему, позволяющую регистрировать и вести учет расходов электроэнергии.

По необходимости, в подстанцию могут быть дополнительно установлены различные счетчики и обогревающее устройство, которое позволит функционировать высокочувствительной аппаратуре в минусовых температурах.

На каждой отходящей линии обычно устанавливают специальные автоматические выключатели или ручные рубильники, которые позволяют отключить станцию в любое время. Кроме этого, станция имеет надежную защиту от воздействия окружающей среды и замыканий.

Основные условия использования КТПм

  • Трансформаторы КТПм разработаны с учетом использования на открытом воздухе.
  • Подстанция способна нормально функционировать при температурах от -45С до +40С.
  • Максимальная высота установки над водой не должна превышать 1000м.
  • КТПм имеет долгий режим работы при влажности воздуха до 80%.
  • Подстанцию можно использовать в нормальной среде, которая не будет содержать пыли, химических веществ, опасных газов или других взрывоопасных элементов.

Цена каждой подстанции зависит от ее технических характеристик и комплектации.

Мачтовые трансформаторные подстанции в России

  1. Главная
  2. Продажа
  3. Трансформаторы
  4. Мачтовая трансформаторная подстанция

Вы можете очень быстро сравнить цены мачтовой трансформаторной подстанции и подобрать оптимальные варианты из более чем 594 предложений

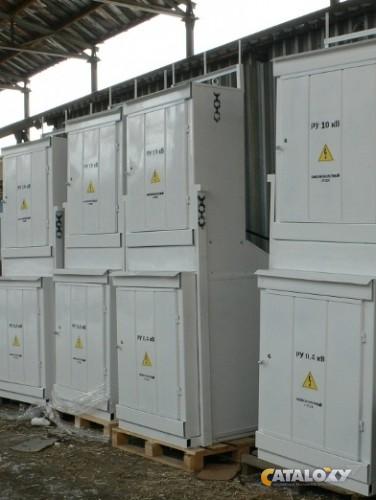

КТПМ – комплектная мачтовая трансформаторная подстанция

Состояние: Новый

В наличии

КТПМ – комплектная мачтовая трансформаторная подстанция ( маркировка изготовителя КТПМ -25. ..250/6(10)/0,4-У1 )предназначена для приема электрической энергии трехфазного переменного тока…

13.01.2015 Владимир (Россия)

Мачтовая трансформаторная подстанция МТП-100

Состояние: Новый Производитель: УП “МЭТЗ им. В.И.Козлова”, Беларусь, г. Минск (Беларусь)

В наличии

Новые МТП-100 в заводской упаковке, 3 шт., на хранении с 2011 года.Продаются с торгов, помогу с осмотром и покупкой, цена указана за 1 шт. с учётом моей комиссии. Сам лично выезжал и делал фото,…

15.09.2022 Обнинск (Россия)

70 000

БКТП – блочная комплектная трансформаторная подстанция

Состояние: Новый

В наличии

БКТП – блочная комплектная трансформаторная подстанция наружной установки в железобетонной оболочке на напряжение 10 кВ предназначена для электроснабжения жилищно-коммунальных, общественных и. ..

13.01.2015 Владимир (Россия)

КТП киосковая – комплектная трансформаторная подстанция

Состояние: Новый

В наличии

КТП киосковая – комплектная трансформаторная подстанция наружной установки трехфазного переменного тока частотой 50 Гц, представляет собой электротехническое устройство, предназначенное для…

13.01.2015 Владимир (Россия)

РТП – распределительная трансформаторная подстанция

Состояние: Новый

В наличии

РТП – распределительная трансформаторная подстанция наружной установки с двумя трансформаторами в двух блок- модулях типа «Сэндвич». РТП-250…1600/- 6(10)/0,4-У1 предназначена для приема и…

13.01.2015 Владимир (Россия)

КТПК – комплектная трансформаторная подстанция киосковая

Состояние: Новый

В наличии

КТПК – комплектная трансформаторная подстанция киосковая ( заводская маркировка КТПК-250. ..630/6(10)/0,4-У1 ) предназначена для приема электрической энергии трехфазного переменного…

13.01.2015 Владимир (Россия)

КТПГС – комплектная трансформаторная подстанция для городских сетей

Состояние: Новый

В наличии

КТПГС – комплектная трансформаторная подстанция тупикового или проходного типа ( маркировка изготовителя КТПГС-250…630/6(10)/0,4-У1) предназначены для приема электрической энергии…

13.01.2015 Владимир (Россия)

Комплектная трансформаторная подстанция киоскового типа

Состояние: Новый

В наличии

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного. ..

13.01.2015 Владимир (Россия)

150 000

Комплектная трансформаторная подстанция в бетонном корпусе БКТП

Состояние: Новый

В наличии

Конструктивное исполнение комплектных трансформаторных подстанции представляет собой однотрансформаторную подстанцию или двухтрансформаторную подстанцию наружной установки в бетонном корпусе….

13.01.2015 Владимир (Россия)

3 500 000

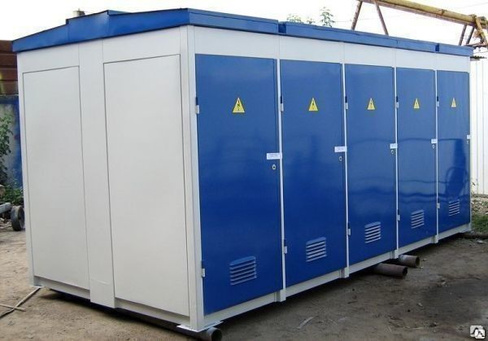

Комплектная трансформаторная подстанция в утеплённом корпусе КТПНУ

Состояние: Новый

В наличии

КТПНУ – комплектная трансформаторная подстанция наружной установки в блочно-модульном здании (модуле) напряжением 6(10)/0,4 кВ мощностью от 100кВА до 2500 кВА в сетях с изолированной нейтралью на…

13.01.2015 Владимир (Россия)

3 000 000

на любой объект РФ электрощитовое оборудование и Комплектные трансформаторные подстанции, КТП, БКТПП

Состояние: Новый Производитель: Группа компаний (Россия)

В наличии

Поставим на любой объект РФ электрощитовое оборудование широкого спектра по цене завода производителя, а так же кабельнопроводниковую и светотехническую продукцию. Основной спектр предложения:…

24.01.2018 Славянск-на-Кубани (Россия)

Трансформаторная подстанция КТПН-Т 630/6/0,4

Состояние: Б/У Год выпуска: 2020

Предприятие ООО «Трансформатор66» реализует трансформаторную подстанцию киоскового типа наружной установки  КТПН-Т 630/6/0,4 с трансформатором ТМГ 630/6/0,4 У/У и  Д/У. Оборудование отпускается со…

14.09.2020 Екатеринбург (Россия)

Комплектные трансформаторные подстанции КТПк наружной установки

Состояние: Новый

В наличии

Комплектные трансформаторные подстанции КТПН предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6…

28. 07.2021 Воронеж (Россия)

бетонные корпуса для трансформаторных подстанций(КТП, БКТП, РП-ТП, БРП)

Состояние: Новый Производитель: ООО”АМЗ” (Россия)

В наличии

Аксайский Машиностроительный Завод активно развивающееся предприятие, обладающее развитой инфраструктурой по изготовлению бетонных корпусов для трансформаторных подстанций(КТП, БКТП, РП-ТП, БРП) и…

15.02.2018 Аксай (Ростовская обл.) (Россия)

Бетонные модули для трансформаторных подстанций

Состояние: Новый Производитель: ООО”Аксайский Машиностроительный Завод” (Россия)

В наличии

Железобетонные корпуса размером 4600х2510х2570; 4600х2510х2870; 4600х2510х3170; 5000х2510х2570; 5000х2510х2870; 5000х2510х3170; 6000х2510х2570; 6000х2510х2870; 6000х2510х3170. Фундаментный…

05.07.2018 Аксай (Ростовская обл.) (Россия)

Трансформаторную подстанцию 400 квт

Состояние: Б/У

Трансформаторная подстанция б\у исправная, цена договорная.

03.05.2017 Приозерск (Россия)

300 000

Трансформаторная подстанция

Состояние: Б/У Год выпуска: 2016 Производитель: ЭТЗ “Иварус” (Россия)

 Продам комплектную трансформаторную подстанцию 160/10/0,4 новая.

09.08.2017 Уфа (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по мачтовой трансформаторной подстанции почти как на Авито и TIU

Видео мачтовой трансформаторной подстанции

Мачтовая трансформаторная подстанция в Украине.

Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

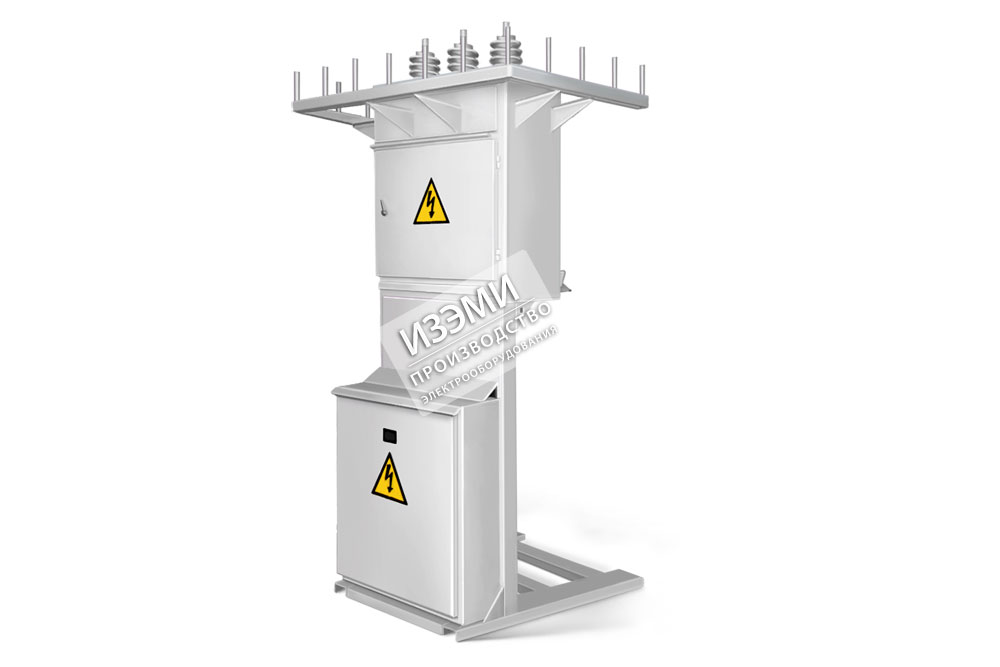

Комплектная трансформаторная подстанция мачтовая КТПМ-1 10/0,4 кВ 25-100кВА

Доставка из г. Хмельницкий

Цену уточняйте

ПП “АМК СИСТЕМ”

Работает

Комплектная трансформаторная подстанция мачтовая КТПМ-2 10/0,4 кВ 160-400кВА

Доставка из г. Хмельницкий

Цену уточняйте

ПП “АМК СИСТЕМ”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ КТПМ-25 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

21 000 грн

Купить

ТОВ “АЙСЕН”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ КТПМ-40 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

21 500 грн

Купить

ТОВ “АЙСЕН”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ КТПМ-63 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

22 000 грн

Купить

ТОВ “АЙСЕН”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ КТПМ-160 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

25 000 грн

Купить

ТОВ “АЙСЕН”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ (Щоглова) КТПМ(КТПЩ)-250 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

26 500 грн

Купить

ТОВ “АЙСЕН”

Работает

Комплектная трансформаторная подстанция КТПМ-25,40,63,100,250 кВа, мачтовая

Доставка по Украине

от 78 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

Комплектные трансформаторные подстанции (КТП) мачтовые 10-250 кВА

Доставка по Украине

20 110 грн

Купить

ООО “КТП”

Работает

Подстанция трансформаторная комплектная серии КТПУ-25 250/10(6)/0,4 У1 (мачтовая)

Под заказ

Доставка по Украине

от 55 000 грн

Купить

ООО «УкрЭЛКОМ ЛТД»

Работает

Подстанция трансформаторная КТПМ-100 кВА 10 и 6 кВ мачтовая

Под заказ

Доставка по Украине

от 24 000 грн

Купить

ООО “КОМПАНИЯ ТРАНСЭНЕРГО-КОМ”

Работает

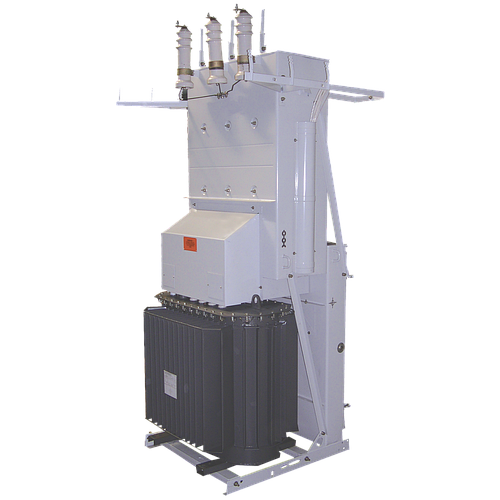

Подстанция трансформаторная КТПМ-160 кВА мачтовая напряжение 10 и 6 кВ

Под заказ

Доставка по Украине

от 25 000 грн

Купить

ООО “КОМПАНИЯ ТРАНСЭНЕРГО-КОМ”

Работает

Подстанция трансформаторная КТПМ-250 кВА 6/0,4 и 10/0,4 мачтовая

Под заказ

Доставка по Украине

от 27 000 грн

Купить

ООО “КОМПАНИЯ ТРАНСЭНЕРГО-КОМ”

Работает

Комплектные трансформаторные подстанции КТП

Под заказ

Доставка по Украине

от 60 000 грн

Купить

ООО “КОМПАНИЯ ТРАНСЭНЕРГО-КОМ”

Работает

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МАЧТОВАЯ (Щоглова) КТПМ(КТПЩ)-100 кВА, б/силового трансформатора

Под заказ

Доставка по Украине

24 000 грн

Купить

ТОВ “АЙСЕН”

Смотрите также

Работает

КТПМ – 25 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 65 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

КТПМ – 40 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 74 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

КТПМ – 63 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 102 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

КТПМ – 100 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 65 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

КТП 25кВА. Комплектная трансформаторная подстанция КТП 25 кВА (мачтовая)

Доставка по Украине

Цену уточняйте

ТД Электропром плюс

Работает

КТП-хСО Комплектная трансформаторная подстанция на столбовой железобетонной опоре

Под заказ

Доставка по Украине

28 800 грн

Купить

АО “Электроград”

Работает

КТПМ – 160 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 29 500 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

КТПМ – 250 кВа /6;10/ 0,4 – мачтовая трансформаторная подстанция

Доставка по Украине

от 74 000 грн

Купить

ООО «СЛАВГОР ЭНЕРГО» – Производство ✔_ Монтаж ✔_ г. ЗАПОРОЖЬЕ

Работает

Мачтова, комплектна щоглова трансформаторна підстанція, КТП, КТПМ-25/10/0,4 У1 з масляним трансформатором

Доставка по Украине

от 100 000 грн

Купить

Український Склад Електрообладнання УСЕ

Работает

Мачтова, щоглова комплектна трансформаторна підстанція, КТП, КТПМ-40/10/0,4 У1 з масляним трансформатором

Доставка по Украине

от 125 000 грн

Купить

Український Склад Електрообладнання УСЕ

Работает

Мачтова, щоглова комплектна трансформаторна підстанція, КТПМ-100/10/0,4 У1 з масляним трансформатором, КТП

Доставка по Украине

от 187 000 грн

Купить

Український Склад Електрообладнання УСЕ

Работает

Мачтова щоглова комплектна трансформаторна підстанція КТПМ-160/10/0,4 У1 з масляним трансформатором

Доставка по Украине

от 197 000 грн

Купить

Український Склад Електрообладнання УСЕ

Работает

Блочная комплектная трансформаторная подстанция в бетонной оболочке БКТПБ 100 1600 кВА / 6(10) / 0,4 (0,69)

Под заказ

Доставка по Украине

от 200 000 грн

Купить

ООО «УкрЭЛКОМ ЛТД»

Работает

Общепромышленная (цеховая) трансформаторная подстанция мощностью 250, 400, 630, 1000, 1600, 2500 кВА

Под заказ

Доставка по Украине

от 250 000 грн

Купить

ООО «УкрЭЛКОМ ЛТД»

Методы защиты подстанций от ударов молнии

Прямые удары молнии в линии электропередач или подстанции могут повредить электрооборудование и создать угрозу находящемуся рядом персоналу.

Эта статья посвящена современным методам перехвата молнии, которые инженеры используют для защиты оборудования подстанции и людей от вспышек молнии. Обратите внимание, что в этой статье специально рассматривается защита от прямых ударов.



Характеристики подстанции

Подстанции обычно состоят из:

  • Входящие и исходящие воздушные линии
  • Автобусы
  • Автоматические выключатели
  • Переключатели
  • Трансформаторы (силовые, токовые и потенциальные)
  • Вспомогательное оборудование (например, конденсаторы несущего тока)
  • Здания

Стальные конструкции поддерживают концевые заделки линий, шины и переключатели. Стальные конструкции, автоматические выключатели и силовые трансформаторы лежат на бетонном фундаменте, заглубленном ниже уровня земли.

Такие подстанции должны быть защищены от прямых ударов молнии и от бегущих волн, поступающих по воздушным линиям. Целью заземления для молниезащиты является обеспечение безопасного и определенного пути отведения грозовых перенапряжений на Землю, защита людей и объектов.



Методы молниезащиты

Основными способами защиты подстанций от прямых ударов молнии являются:

  • Защитный угол и защитная зона
  • Электрогеометрический
  • Катящаяся сфера
  • Сетка

Давайте подробно рассмотрим каждый из этих методов.


Метод защитного угла и защитной зоны

Используемый в течение многих лет для экранирования линий электропередач и подстанций метод защитного угла и защитной зоны обеспечивает достаточную защиту. До недавнего времени этот метод рекомендовался стандартами молниезащиты.

Метод заключается в экранировании воздушными грозозащитными тросами, мачтами или стержнями (стержни Франклина). Заземляющие провода проходят над подстанцией так, что все оборудование находится в защищаемой зоне. Защитный угол заземляющего провода находится между вертикальной линией, проходящей через заземляющий провод, и диагональной линией, соединяющей заземляющий провод и защищаемый объект, как показано на рисунке 1.

Рис. 1. Защитный угол α грозотроса.


Защитная зона грозотроса – это объем между базовой плоскостью cbc и диагональными плоскостями ac, простирающийся от грозозащиты до плоскости объекта. На рис. 2 показано поперечное сечение этого объема.


Рисунок 2. Сечение защитной зоны грозотроса.



На рисунке 2 защитное отношение равно k=ky/y, а защитный угол равен α = tanˉ¹k.

Аналогично, на рисунке 3 показано поперечное сечение защитной зоны для мачты или стержня высотой = y. В этом случае говорят, что вокруг мачты или стержня имеется защитный конус. Как и прежде, защитное отношение равно k=ky/y, а защитный угол равен α = tanˉ¹k.


Рисунок 3. Сечение мачты или стержня защитного конуса.



На протяжении многих лет многие исследователи работали над определением наилучших значений защитного отношения и защитного угла. В таблице 1 показаны типичные значения, которые все еще используются.



Таблица 1. Типичное значение защитного отношения и угла

Защитное отношение

Защитный угол α (градусы)

1:1 45
2:1 63,5
0,58:1 30



Конструкторы допускают уменьшение угла по мере увеличения высоты защитного устройства — заземляющего троса, мачты или стержня, поскольку эти углы могут быть недостаточными для высоких конструкций.

Размер, форма и количество защищаемых объектов определяют общее количество заземляющих проводов, мачт или стержней для установки. Защитных устройств должно быть достаточно, чтобы покрыть всю подстанцию, включая аппаратуру снаружи и на крыше основного сооружения. Перекрытие защитных зон снижает вероятность прямого воздействия (рис. 4).



Рис. 4. Воздушные заземляющие провода защищают подстанцию.



Заземленной стальной конструкции достаточно для защиты шин и аппаратуры под ней, когда над верхней частью подстанции нет объектов для защиты.

На малых подстанциях мачты или стержни, установленные по углам или колоннам, защищают шины и аппараты, попадающие в их защитные конусы (рис. 5). В другом варианте используются самоподдерживающиеся мачты внутри и рядом с подстанцией.


Рис. 5. Вертикальные мачты защищают подстанцию.


Заземляющие тросы, мачты и стержни должны быть подключены к заземлителю подстанции и системе противовеса воздушных линий, если таковые имеются.

Заземляющие провода входящих и исходящих воздушных линий должны заканчиваться в верхней части стальной конструкции подстанции — для этого могут потребоваться стальные колонны, выступающие над основной конструкцией. Для неэкранированных линий рекомендуется прокладывать заземляющий провод на расстоянии не менее 1 км, чтобы уменьшить величину грозовых перенапряжений, проникающих через линии.



Электрогеометрический метод (ЭГМ)

В начале 1970-х годов электрогеометрический метод использовался для защиты линий электропередачи от молнии. Позже (примерно в 1976 г.) его использование было расширено за счет включения подстанций.

Ударная дистанция — ключевое понятие для понимания электрогеометрического метода.

Согласно предударной теории шагового механизма, прежде чем ступенчатый лидер достигнет земли, навстречу ему из земли поднимается разряд, аналогичный лидеру. После того, как ступенчатый лидер устанавливает связь с землей, силовой ответный удар перемещается вверх по ионизированному каналу, подготовленному лидером.

Теория EGM утверждает, что когда ступенчатый лидер достигает критического расстояния от заземленной конструкции, при котором средний градиент потенциала в зазоре между вершиной лидера и заземленной конструкцией равен градиенту потенциала стримера, зазор разрушается, притягивая удар молнии в заземленную конструкцию. Это критическое расстояние является дистанцией удара.

В случае более высоких конструкций расстоянием поражения является интервал от вершины лидера до конструкции, когда на ней инициируется коса.

Первый элемент заземленной конструкции в пределах досягаемости будет точкой удара молнии. Расстояние удара зависит от пикового тока обратного удара; чем выше ток удара, тем больше расстояние удара, и наоборот.

Важной концепцией является то, что конструкция системы защиты предполагает ударный ток величиной I1. Полученное экранирование может не защитить объекты для ударных токов I2 < I1 с более коротким расстоянием поражения, но, вероятно, защитит предметы для ударных токов I3 > I1 с более значительным расстоянием поражения.

Защита подстанции перехватывает удары магнитудой I1 и выше. Тогда изоляция подстанции должна выдерживать возникающие напряжения, без пробоя, при прохождении через экран ударов токами по величине менее I1. Установка расчетного тока удара с учетом того, что может выдержать изоляция системы, гарантирует, что подстанция будет защищена при воздействии ударов с более низким током.

Не все удары с пиковым током меньше I1 не поддаются защите и поражают конструкции. В зависимости от расположения ступенчатых лидеров экранирование захватит некоторые из этих ударов.



Метод катящейся сферы

Метод катящейся сферы является производным от электрогеометрического метода. Он использует фиктивную сферу радиуса S для размещения устройств молниезащиты на конструкциях. Термин катящаяся сфера происходит от исследований Ральфа Х. Ли в США (1977 г.) по защите зданий и промышленных предприятий.

Исходной точкой метода является наличие сферического объема с радиусом, равным расстоянию удара, расположенного вокруг кончика ступенчатого поводка. Ступенчатый лидер прикрепится к первой точке заземляющей конструкции, входящей в этот объем.

Шар должен касаться только элементов системы защиты при обкатывании защищаемой конструкции. Когда сфера касается оборудования или зданий на подстанции, удары молнии представляют опасность. В пространстве между сферой и землей молния маловероятна.

На рис. 6 показано высокое сооружение и катящаяся сфера радиуса S. Все точки, которых касается сфера, незащищены, что показывает нам, что крыша и секции стен нуждаются в защите.


Рис. 6. Сфера катится по высокой конструкции.


На рис. 7 показана та же сфера с более низкой структурой. Здесь только крыша требует экранирования.



Рис. 7. Сфера катится по низкой конструкции.


На подстанции сфера сворачивается и проходит по заземляющим проводам, мачтам, стержням, ограждениям и любым заземленным металлическим объектам, которые необходимо защитить (рис. 8).


Рис. 8. Принцип метода катящейся сферы с несколькими экранирующими электродами. Изображение из IEEE Std 998.



На рис. 9 показана сфера произвольного радиуса, вращающаяся над оборудованием и мачтой в секции подстанции. Обратите внимание на незащищенные части оборудования внутри сферы.


Рис. 9. Сфера, перекатываясь по оборудованию и мачте на подстанции, открывает незащищенные места. Изображение основано на Verdolin Solutions.



Если вспомнить, что радиус сферы – дистанция удара – зависит от прогнозируемого пикового тока обратного удара, и что защита от меньших токов менее эффективна, то для экранирования конструкций, чувствительных к ударам молнии, следует использовать малые токи и малые радиус сферы в качестве критерия проектирования.

Метод катящейся сферы позволяет определить защитный конус и эквивалентный защитный угол мачты или стержня. На рис. 10 показан защитный конус (заштрихованная область охватывает устройство) и эквивалентный защитный угол для двух вертикальных мачт с использованием сферы радиусом 20 м. Обратите внимание, что значения защитного конуса и угла зависят от высоты устройства при постоянном радиусе сферы.


Рис. 10. Защитные конусы и углы, полученные методом катящейся сферы. (а) низкая мачта (б) высокая мачта.



Метод катящейся сферы в равной степени применим к плоским поверхностям, острым точкам, краям и углам. Это условие является недостатком метода, поскольку полевые наблюдения за зданиями показывают, что большинство ударов заканчиваются на острых концах или выступающих углах. Исследования показывают, что связь ударов молнии с конструкциями зависит от предполагаемого пикового тока обратного удара и геометрии конструкции. Это ограничение метода может привести к ошибкам при некоторых обстоятельствах.



Метод сетки

Единственный способ сделать конструкцию непроницаемой для молнии — это заключить ее в заземленный металл (клетка Фарадея), но это решение нецелесообразно. Метод сетки заключается в заключении конструкции в проводящую сетку, что позволяет получить практическую клетку Фарадея. Этот метод полезен для защиты зданий подстанции, таких как диспетчерская.

Метод размещает сетку из проводов наверху или на определенном расстоянии от крыши здания и обеспечивает токоотводы для подключения к заземляющим электродам. Размер ячейки и расстояние между токоотводами зависят от требуемого уровня защиты. Большинство токов молнии проходят по проводам и заземляющим электродам вблизи точки удара.


Рис. 11. Проволочная сетка на крыше здания. Изображение основано на Aplicaciones Tecnológicas.



Метод катящейся сферы подтверждает размеры ячейки для различных уровней защиты. На рис. 12 показано, что в соответствии с методом катящейся сферы молния может ударить в здание с сеткой, лежащей непосредственно на крыше. Таким образом, лучше оставить некоторый зазор между сеткой и верхом здания.


Рис. 12. Поднятие проволочной сетки увеличивает защиту здания.


Обзор экранирования подстанции

Защита подстанции от прямых ударов молнии заключается в обеспечении безопасных путей отвода токов молнии на землю без повреждения оборудования и опасности для персонала.

Самый старый и простой метод – защитный угол и защитная зона. Он использует защитный угол для расположения заземляющих проводов, мачт и стержней. Угол α описывает наклонную линию, ограничивающую защитную зону. Сооружения, расположенные в пределах защитной зоны, значительно защищены от ударов молнии.

В случае заземляющего провода защитный угол приводит к наклонным плоским поверхностям, ниже которых все объекты имеют защиту от ударов молнии. Для мачт или стержней защитный угол образует коническую поверхность, защищающую находящиеся под ним предметы.

Защита может быть неполной, если оборудование находится за пределами защитной зоны устройства. В таких случаях некоторые удары могут попасть в оборудование или людей, а не в защитное устройство.

Концепция защитного угла и защитной зоны довольно устарела, и методы защиты развились, чтобы сделать защиту более точной. Одним из таких методов является катящаяся сфера.

В этом методе сфера прокатывается по защитной конструкции, и области, которых сфера не может коснуться, находятся в пределах защитной зоны. Радиус сферы зависит от расстояния удара. Дистанция удара — это длина, на которой происходит окончательный пробой удара молнии на землю или заземленный объект. Более высокие уровни защиты достигаются, когда конструкция системы защиты основана на сфере уменьшенного радиуса.

В настоящее время широко применяется метод катящейся сферы.

Сеть горизонтальных проводов часто используется в качестве защитной системы на конструкциях с плоской крышей, как средство достижения эффекта, подобного эффекту клетки Фарадея. Этот метод является методом сетки. Сетчатый метод размещает проводники на крыше здания и соединяет их с землей через токоотводы, которые обеспечивают короткий проводящий путь к земле. Сетка обеспечивает несколько путей прохождения тока молнии к земле.

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки
  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок File Manager .
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) “.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем 9Значок 0101 Code Editor вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите  Закрыть , чтобы закрыть окно диспетчера файлов.

3,946 Мачта трансформатора Стоковые фото, картинки и изображения

Трансформаторная подстанция высокого напряжения. линия электропередач.

Стеклянные электроизоляторы на опоре вид снизу

Станция трансформатора линий электропередач

Линии электропередач в вечернее время. распределительные устройства высокого напряжения и оборудование электростанций.

Передача напряжения на электрическую опору. высокое напряжение. мощная подстанция

Преступник при взломе

Тяжелая промышленность, нефтехимический завод на закате.

Крупный план стеклянных силовых изоляторов с проводами высокого напряжения

Опора ЛЭП, Ниигата, преф. Япония

Возобновляемые источники энергии и линии электропередач в Германии

Мачта электропередачи. широкий угол обзора. геометрия и симметрия. франция

Вид снизу высоковольтных опор электропередач против голубого неба с облаками в солнечный день. высоковольтные опоры ЛЭП. энергетика.

Электрическая опора

Бетонный столб с электрическими проводами и высоковольтными распределительными изоляторами как часть линии электропередачи на фоне голубого неба.

Линия электропередачи, старая ржавая мачта трансформатора

Энергетическая промышленность, линии электропередачи, опора, подача электроэнергии

Высоковольтная линия электропередач башни для электричества на голубом небе с облачным фоном

Высоковольтные башни среди заснеженных деревьев во время тумана

Высоковольтные опоры на фоне голубого неба, линия электропередач

Высоковольтная линия электропередач на фоне голубого неба

Фотоэлектрическая солнечная и силовая башня

Линии электричества передают вечерний пейзаж в векторе

Силуэт высоковольтных линий электропередач против красочного неба на рассвете или закате.

Электрическая подстанция на фоне голубого неба

Электрическая опора на фоне голубого неба. Энергетическая переходная среда. символ для электричества и перехода энергии.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опоры высоковольтной линии электропередач

Столб высоковольтный электрический из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Строительство новых высоковольтных линий в лесу. Эстония. новая мачта высоковольтной линии электропередач. монтаж высоковольтной линии электропередач.

Опоры высоковольтной линии электропередачи

Столб высоковольтный электрический из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Линии электропередачи на высоковольтных башнях с голубым небом и солнечным бликом

Электрические высоковольтные мачты

Ветряные турбины, электрические опоры и озера с солнечными панелями в Германии

Различные опоры электропередач с высоковольтными линиями электропередачи

Высокое напряжение мачта на фоне голубого неба с белыми облаками

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высокое напряжение электрического столба из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Опоры высоковольтной линии электропередачи

Высоковольтные линии электропередач на фоне голубого неба. электрораспределительная станция. электрическая сеть столбов на панораме. опора ЛЭП

Различные опоры ЛЭП с высоковольтными линиями электропередачи

ЛЭП выше

Металлическая опора для ЛЭП

Строительство новых ЛЭП в лесу. Эстония. новая мачта высоковольтной линии электропередач. монтаж высоковольтной линии электропередач.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. высоковольтная опора ЛЭП

Линии электропередач на фоне голубого неба.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. высоковольтная опора ЛЭП

Опора электропередач в голубом небе. Энергетическая переходная среда.

Панорама линий электропередач в вечернее время. распределительные устройства высокого напряжения и оборудование электростанций.

Опоры высоковольтной линии электропередачи

Две опоры ЛЭП в зимнем пейзаже со снежным полем.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Столб электропередачи на поле с тюками сена

Преобразовательное оборудование подстанции, высоковольтная линия электропередач

Столб высоковольтный из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Строительство новых линий высокого напряжения в лесу. Эстония. новая мачта высоковольтной линии электропередач. монтаж высоковольтной линии электропередач.

Две опоры ЛЭП в голубом небе. Энергетическая переходная среда.

Силуэт высоковольтных линий электропередач на фоне красочного неба на рассвете или закате.

Большая угловая анкерная опора ЛЭП за деревьями на фоне закатного неба, перед ней опора

ЛЭП. трансформатор высокого напряжения на фоне голубого неба. вещество распределения электрического тока

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. высоковольтная опора ЛЭП

Ржавая опора с множеством проводов и стеклянных изоляторов.

Высоковольтные столбы с проводами на фоне голубого неба

Силовые мачты на лугу в Германии. за трансформаторной станцией виднеется небольшая деревня.

Опоры ЛЭП сложной формы в штате Уттар-Прадеш, Индия, известные своими ненадежными линиями электропередач

Опоры высоковольтной линии электропередач

Опоры высоковольтной линии электропередач

Опора высоковольтной линии электропередачи снизу. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. высоковольтная опора ЛЭП

Воздушная линия электропередач на закате. место для текста.

Опоры высоковольтной линии электропередач

Опорная башня. провод голубого неба.

Строительство новых линий высокого напряжения в лесу. Эстония. новая мачта высоковольтной линии электропередач. монтаж высоковольтной линии электропередач.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. высоковольтная опора ЛЭП

Бетонные опоры ЛЭП с электрической гирляндой изоляторов на трансформаторной подстанции

Линии электропередач на фоне голубого неба.

Опоры высоковольтной линии электропередачи

Столб высоковольтный электрический из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

Опора высоковольтная электрическая из-под. высоковольтная электрическая башня. опора ЛЭП

Опора ЛЭП с электрической гирляндой изоляторов на трансформаторной подстанции

Конструкция опоры электропередач

Опора ЛЭП и ЛЭП на закате в зимнем пейзаже

Опоры высоковольтной ЛЭП

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтной линии электропередач

Строительство новых высоковольтных линий в лесу. Эстония. новая мачта высоковольтной линии электропередач. монтаж высоковольтной линии электропередач.

Высоковольтный электрический столб из-под. высоковольтная электрическая башня. опора высоковольтная ЛЭП

КТп расшифровка аббревиатур в строительстве.

Что такое ктпн? Назначение трансформаторных подстанций

Электрические сети сегодня, как паутина, опутывают все населенные пункты. Через них в дома и предприятия подается энергия, необходимая для работы различной техники, освещения, функционирования систем климат-контроля и прочего оборудования. Однако современные устройства очень чувствительны к скачкам напряжения, и если такие ситуации случаются в вашей сети часто, то приходится искать способы их устранения. Для этого используется специальное оборудование, входящее в устройство трансформаторной подстанции. Он используется для городских территорий, бизнес-объектов и других потребителей.

Сфера их применения

В современном обществе ни одна отрасль промышленности и народного хозяйства не может обойтись без электричества. Необходимо создать комфортные условия для жителей городов и сел, эксплуатации различных видов техники и техники. Но для обеспечения электроэнергией удаленных от магистральных сетей районов используются трансформаторные подстанции.

В объем таких установок входят различные объекты:

  • Сельскохозяйственные комплексы;
  • Предприятия;
  • Строительные площадки;
  • Железнодорожный;
  • Митрополит;
  • Мины;
  • Загородные села.

Типы подстанций и их особенности

Электрификация населенных пунктов и объектов, расположенных вдали от них, является обязательным условием их функционирования. Но так как в электрических сетях очень часто случаются скачки напряжения, подключенное к ним оборудование может выйти из строя. Избежать этого помогают трансформаторные подстанции – это здание или сооружение, внутри которого находится оборудование. Электроустановки, основным назначением которых является преобразование и распределение энергии между потребителями.

Эти подстанции включают следующие элементы:

  • Силовые трансформаторы;
  • Устройства контроля и распределения напряжения;
  • Вспомогательные детали и конструкции.

Классификация электроустановок проводится с учетом выполняемых ими работ. Они делятся на два класса:

  1. Возрастающие;
  2. Опускание.

Первые служат для увеличения входного напряжения. Трансформатор такой подстанции имеет первичную обмотку с меньшим количеством витков, чем вторичная.

Понижающие подстанции применяются при необходимости снижения входного напряжения. В них применяют трансформаторы, у которых число витков первичной обмотки больше, чем у вторичной.

Смотрим видео, устройство и описание характеристик комплексной подстанции:

Помимо функционального назначения подстанции различаются еще и способом изготовления. Они могут поставляться в виде отдельных блоков, которые затем собираются в единый блок на месте установки. Каждый элемент этой конструкции полностью подготовлен к сборке. По этому параметру трансформаторную подстанцию ​​можно отнести к движимому или недвижимому имуществу.

Также производятся комплексные установки. Этот тип оборудования представляет собой металлическую или бетонную конструкцию, внутри которой расположены рабочие узлы. Такие модели поставляются в собранном виде и широко используются во всех сферах жизни и деятельности человека. Срок службы трансформаторной подстанции около 25 лет.

Сложные электроустановки могут различаться по следующим признакам:

  1. тип конструкции;
  2. Количество трансформаторов;
  3. Способ ввода и вывода;
  4. Сетевое соединение;
  5. Место установки.

В зависимости от первого параметра подстанции бывают мачтовыми, которые устанавливаются на специальные опоры, а также подземными и выполненными в виде шкафов или киосков. Они могут содержать один или два трансформатора.

Присоединение трансформаторных подстанций осуществляется различными способами:

  • КПП;
  • узловой;
  • филиал
  • ;
  • Тупиков.

При этом ввод-вывод может быть воздушным или кабельным. В зависимости от места установки комплексные подстанции подразделяются на:

  • Внутренние;
  • открытый;
  • Смешанный.

В первом используются трансформаторы с масляным охлаждением.

Конструктивные особенности оборудования

Для того чтобы правильно выбрать электроустановку, необходимо четко понимать ее устройство и принцип работы. При транспортировке электроэнергии на большие расстояния происходит повышение-понижение напряжения, вызванное необходимостью снижения тепловых потерь в линии. Но для потребителя такие значения неприемлемы, поэтому приходится использовать повышающие или понижающие напряжение до потребляемых 380 или 220 В.

Эти настройки включают несколько пунктов:

  • Силовые трансформаторы;
  • Распределительное устройство RU;
  • Автоматическая защита и управление;
  • Вспомогательные сооружения.

Все оборудование изготавливается на заводах и доставляется к месту назначения в собранном или блочном виде.

Ограничители перенапряжения включены в качестве защитных устройств в конструкцию подстанции. Они влияют на отключение оборудования и снижение нагрузки. Все элементы собраны в единую установку.

Схема трансформаторной установки

Схема малой и большой мощности

Решения по данному вопросу обычно принимаются с учетом системы электроснабжения объекта и перспектив ее развития. При разработке схемы трансформаторной подстанции производитель стремится сделать ее максимально простой, чтобы количество коммутационных аппаратов было как можно меньше. Для этого используются устройства автоматики.

Основными положениями для электростанций всех напряжений можно считать:

  • Использование шин одной системы;
  • Применение блок-схем;
  • Монтаж систем автоматики и телемеханики.

На подстанциях, где установлена ​​пара трансформаторов, предусмотрена их раздельная работа, что позволяет снизить токи короткого замыкания. Кроме того, они имеют упрощенную коммутацию и эффективную релейную защиту на вводах.

Устройства с длительной параллельной работой используются редко. Тем не менее, иногда такой подход уместен. При таком решении понижающие трансформаторы работают параллельно и при обрыве одной цепи выключатель автоматически отключается.

Но в большинстве случаев все же рекомендуется использовать отдельные работы. При разработке таких схем подстанции необходимо выбирать коммутационные аппараты с учетом назначения установки и ее мощности. Причем последний из перечисленных параметров должен удовлетворять потребности пользователей.

Выбор мощности

При проектировании электроустановки необходимо выбрать оборудование на расчетную нагрузку. В этом случае можно использовать различные способы выбора мощности устройства. А кроме того, следует опираться на нормативную документацию.

Обычно используются на подстанциях и их количество зависит от категории объекта. Обычно для 1-й и 2-й применяют двухтрансформаторные подстанции, а для 3-й – установки с одной.

Мощность устройства обычно выбирают с учетом его перегрузочной способности в аварийном режиме. Для этого полную мощность подстанции сравнивают с допустимой нагрузкой для различных типов потребителей. Расчеты выполняются по специальным формулам. В них используются значения дневной и вечерней нагрузок, а также коэффициент одновременности в зависимости от количества потребителей.

Например, для небольшого населенного пункта можно ограничиться подстанцией с трансформаторами мощностью до 63 кВА. Но только в том случае, если в них преобладает бытовая нагрузка. В противном случае потребуется более мощная электроустановка.

Особенности и условия эксплуатации

Требования к установке молниезащиты

Выбор любой системы электроснабжения должен осуществляться в соответствии с планируемыми нагрузками. И в этом случае многие предпочитают перестраховаться, чем выбрать установку встык.

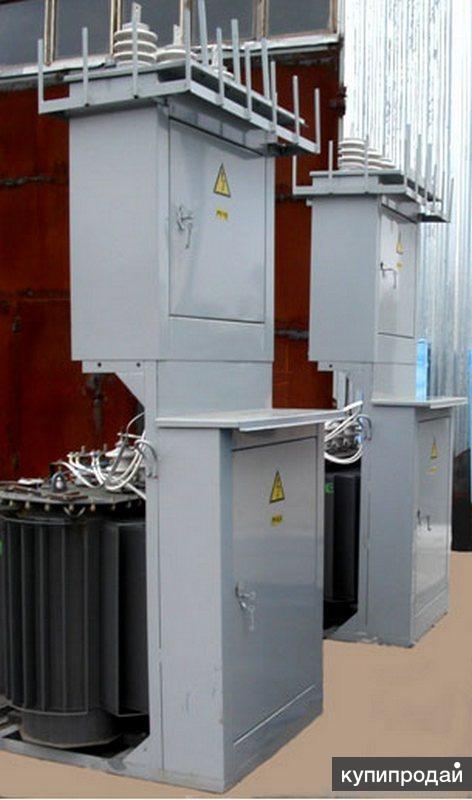

КТП – это комплектные трансформаторные подстанции, которые используются для преобразования тока высоковольтной сети. Теперь вы знаете, как расшифровывается аббревиатура КТП, давайте подробнее разберемся, что же это такое.

Обычно такие трансформаторные подстанции представляют собой металлоконструкции , комплектуются трансформатором мощностью не менее 25 киловатт и не более 4000. Для работы трансформаторной подстанции требуется наличие заземленной нейтрали. Их можно использовать практически везде – от небольших промышленных объектов до небольших городов, а также объектов сельского хозяйства.

Назначение трансформаторных подстанций

В самом начале КТП обрабатывает ток высокого напряжения, после этого распределяет электрическую энергию частотой около 6 киловатт по стороне высокого напряжения и по стороне низкого напряжения частотой около 0,4 киловатты. С помощью отходящей линии трансформируется подача электроэнергии потребителю.

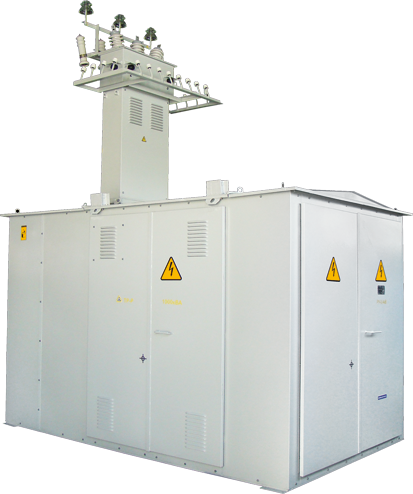

КТПНУ в модульном исполнении

При модульном исполнении всего один трансформатор . Такой тип подстанции необходим для того, чтобы устанавливать их на открытом воздухе. Они состоят из нескольких модулей. Полы и стены обшиты специальным материалом. Модули представляют собой отсеки, в которых размещается высоковольтное и низковольтное оборудование, а также аппаратура управления станцией.

Трансформаторы КТПН 400, 630, 1000, 250, 100 являются стационарными конструкциями. Они предназначены для приема электрической энергии, ее преобразования и распределения. Расшифровка аббревиатуры КТПН звучит как комплектная трансформаторная подстанция наружной установки.

общая характеристика

Монтаж комплектной подстанции наружной установки осуществляется для получения трехфазного переменного тока промышленной частоты (50 Гц). КТПН 1000, 630, 400 кВА и другие разновидности преобразуют и распределяют напряжение номиналом 6 (10)/0,4 (0,69) кВ.

Заземляющая нейтраль необходима для обеспечения правильной работы полной трансформаторной подстанции. При соблюдении этого требования конструкция используется практически повсеместно. Например, КТПН 1000 кВА обеспечивает электроэнергией небольшие города и поселки, а устройства с меньшей мощностью подходят для малых и средних промышленных предприятий.

Производство установок КТПН происходит по двум направлениям. К первому типу исполнения относятся тупиковые (Т) разновидности, а ко второму – сквозные (П). В первом варианте конструкция подключается к одной линии передачи, а во втором – к двум. Они могут иметь выход воздуха или кабеля на стороне ВН или НН. Также подобные объекты различной мощности (100-1000 кВА) бывают однотрансформаторными или двухтрансформаторными.

Устройство

Общая компоновка подстанций включает три отсека. Они представляют собой сварную конструкцию, собранную из металлических профилей. Внутри здания находится трансформаторный отсек, устройство высокого напряжения (УВН) и распределительное устройство низкого напряжения (РУНН).

Для проведения технического обслуживания сооружения сотрудники проникают внутрь через распашные ворота. В электрике могут быть соединения гибкими звеньями или сборными шинами. Помимо перечисленных отсеков, в состав установки входят устройства внешних подключений и другие системы поддержания заданных условий в помещении.

В отличие от СТПМ (мачтовые сооружения), трансформаторные конструкции наружной установки могут иметь значительно больший диапазон мощностей. Это позволяет использовать наружные комплектные станции в самых разных областях. Есть модели с мощностью силового трансформатора 25-4000 кВА.

Структура маркировки

Понять, какими характеристиками обладает промышленная трансформаторная установка, позволяет общепризнанная маркировка.

Так, например, КТПН-Т-100М/6/0,4-У1 расшифровывается просто:

  • Если перед названием нет цифры 2, то это однотрансформаторная модель. В противном случае установка имеет два трансформатора в комплекте.
  • Буква Т – тупиковый тип оборудования.
  • 100 – мощность установки (кВА).
  • М – масляный (С – сухой) трансформатор.
  • 6 – номинальное напряжение УВН (кВ).
  • 0,4 – номинальное напряжение РУНН (кВ).
  • У1 – климатический пояс, категория размещения.

В маркировке иногда используется обозначение исполнения. КТПН-К состоит всего из одного корпуса. КТПН-Б имеет несколько модулей-блоков. Они образуют единую систему.

Требования к эксплуатации

КТПН 250, 400, 1000 и другие разновидности должны эксплуатироваться в соответствии с инструкциями производителя и правилами техники безопасности. Для этого были разработаны специальные технические условия эксплуатации оборудования:

  1. Температура воздуха должна быть в пределах от -40 до +40ºС в умеренном климате (У) и от -60 до +40ºС в умеренно-холодном климате (УХК). Если используется сухой трансформатор, температура не должна опускаться ниже -1°C.
  2. Высота конструкции здания не должна превышать 1 км над уровнем моря.
  3. Скорость ветра не должна превышать 36 м/с.

Кроме вышеперечисленных условий трансформаторные установки наружной установки не должны строиться в пожароопасных зонах, в местах хранения агрессивных веществ. При соблюдении правил эксплуатации оборудование может эффективно работать около 30 лет.

Ввод в эксплуатацию

Для обеспечения правильного функционирования КТПН допускается установка в соответствии с установленными нормами. Производитель может доставить подстанцию ​​к месту установки в собранном виде или в блоках. Схема сборки указана на фасаде здания.

Транспортные блоки полностью готовы к установке. При этом не требуется разборка коммутационного оборудования. Монтажники при строповке блоков обязаны проверять качество болтовых и внутренних соединений.

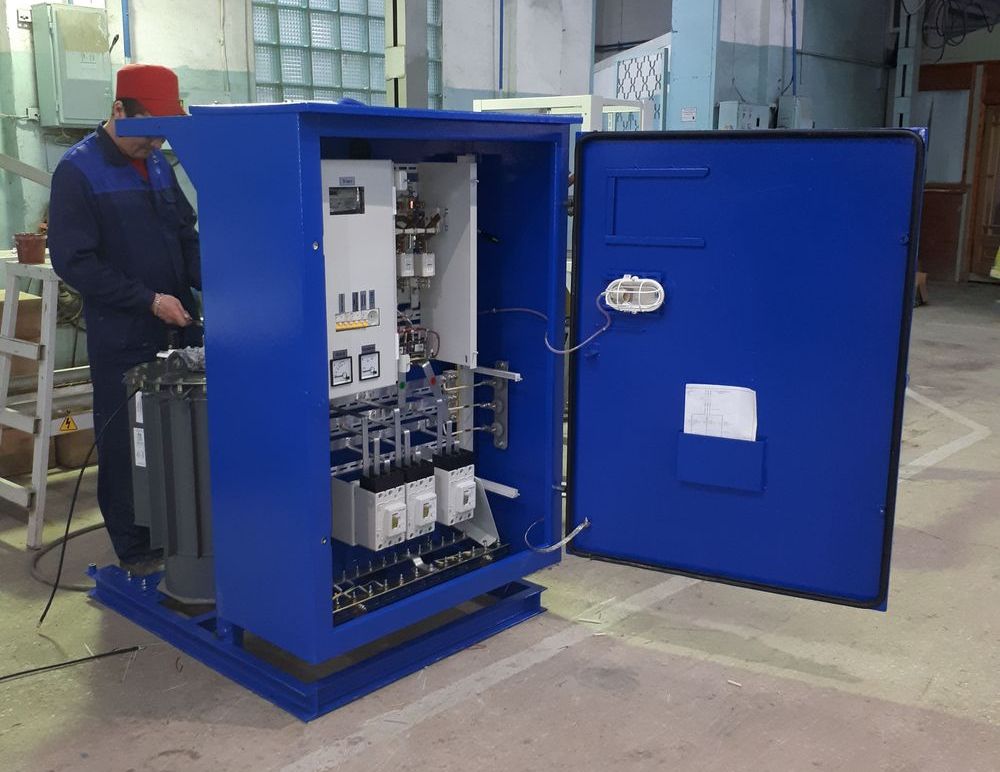

Для удобства монтажа блоки или сборная конструкция имеют приспособления для перемещения и подъема с помощью специального оборудования. Конструкция устанавливается на ровную поверхность (фундамент). Крепление постройки осуществляется с помощью специальных болтов или приваркой к закладным элементам основания. Перед вводом в эксплуатацию все системы подстанции тестируются.

Оборудование

При обустройстве КТПН может использоваться различное оборудование. Наиболее распространенными компонентами являются следующие системы:

  1. Рабочее освещение. Осуществляется с помощью различных ламп. Может включать аварийное и наружное освещение.
  2. Вентиляция. Оснащается естественным или принудительным выхлопом. Способствует дополнительному охлаждению оборудования, предотвращает появление сырости.
  3. Отопление. Наиболее часто используются электрические конвекторы. Они могут включаться автоматически или вручную.
  4. Пожарная и охранная сигнализация. Возможна связь с пультом охраны и другим внешним оборудованием.
  5. Средства индивидуальной защиты. Повысить безопасность персонала.

В зависимости от предпочтений пользователей список систем и компонентов может меняться.

Преимущества

Современные наружные силовые конструкции спроектированы с учетом возможности беспрепятственного доступа обслуживающего персонала к внутреннему оборудованию. Смотровые окна позволяют визуально оценить состояние оборудования. Конструкция изготовлена ​​из высокопрочных, атмосферостойких материалов. Это помогает продлить срок службы объекта.

Конструкция объектов внешнего электроснабжения позволяет производить замену трансформатора без демонтажа вводов НН и ВН. При установке КТПН в климатической зоне УХЛ1 применяется дополнительный обогрев приборов и коммуникаций. Это позволяет оборудованию функционировать в соответствии с установленными требованиями.

Для обеспечения безопасной работы система имеет контур заземления. Это позволяет обезопасить обслуживающий персонал от поражения электрическим током, уравнять потенциалы и защитить здание при ударе молнии.

Современные КТПН имеют разные технические характеристики. Благодаря этому внешние силовые структуры используются в различных сферах человеческой деятельности.

Подстанция трансформаторная – вид электроустановки, которая необходима для получения напряжения, а также для повышения или понижения его в сети переменного тока.

Данная подстанция позволяет правильно распределять электроснабжение различных объектов, таких как сельские, поселковые, городские и промышленные.

Комплектные трансформаторные подстанции

Комплектная трансформаторная подстанция состоит из набора устройств.

Комплектная трансформаторная подстанция включает:

  • силовой трансформатор, который, в свою очередь, служит для преобразования одной системы переменного тока в другую с целью обеспечения безопасного электричества;

  • электроустановка, служащая для распределения поступающей электроэнергии по отдельным цепям, называемая распределительным устройством;

  • для того, чтобы постоянно поддерживать частоту тока на необходимом уровне, используется такой вид устройства, как автоматическое управление;

  • специальные защитные устройства, полностью поддерживающие подстанцию ​​в требуемых пределах и применяемые для линий электропередач;

  • вспомогательные конструкции играют не менее важную роль.

Следует отметить, что в перечень услуг компаний, занимающихся производством подстанций, входит и техническое обслуживание трансформаторных подстанций.

Типы и типы трансформаторных подстанций

Существует несколько категорий, которые могут полностью охарактеризовать типы трансформаторных подстанций. Чтобы понять, зачем, собственно, нужны эти виды и оценить всю их важность, необходимо рассмотреть каждый вид в отдельности.

Итак, основной целью понижающих подстанций является преобразование первичного напряжения данной электрической сети во вторичное, которое значительно меньше первого.

Второй тип называется повышающими трансформаторами. Их назначение полностью противоположно низшим. Их основная задача заключается в преобразовании напряжения, вырабатываемого генераторами, в гораздо более высокое.

Типы трансформаторных подстанций также можно условно разделить на местные и районные. Их основная задача – распределение электроэнергии по объектам – потребителям. Для достижения конечной цели подстанции сначала принимают электроэнергию, затем происходит передача.

Для технически правильного решения по разводке электроэнергии есть схема трансформаторной подстанции.

Типы трансформаторных подстанций по величине напряжения

Всего существует четыре основных типа подстанций по величине напряжения, например:

  • Узловая распределительная подстанция – это подстанция, которая рассчитана на напряжение 110…220 кВ. Он получает электроэнергию от энергосистемы и распределяет ее по подстанциям глубокого ввода без проведения преобразований.

  • Подстанция глубокого ввода – подстанция на напряжение 35…220 кВ, питаемая от энергосистемы или центрального распределительного пункта. Используется для обеспечения группы подстанций или крупных предприятий.

  • Крупный медвежий . Этот тип подстанции распределяет энергию по предприятию и, в свою очередь, питается энергией всего района, трансформаторные подстанции непосредственно питают приемники принимаемого напряжения.

  • Тяговые подстанции можно рассматривать как отдельный вид подстанций. Применяются для обеспечения электроэнергией объектов потребления, таких как трамваи, троллейбусы и другие транспортные средства.

Подстанции трансформаторные по видам выработки энергии

Если говорить о видах выработки энергии самой подстанции, то их два:

  • понижающий тип работы. Для последующей выдачи на объекты преобразует напряжение в более низкое;

  • тип повышающего принцип действия. В свою очередь, этот тип, наоборот, сильно увеличивает напряжение, чтобы добиться нужного результата.

Трансформаторные подстанции по территории охвата

Охватываемая площадь также является влияющим фактором, по которому можно классифицировать тип трансформаторной подстанции.

В этом контексте можно выделить основные группы трансформаторных подстанций:

  1. Местный. Получают напряжение от одного до нескольких крупных объектов, находящихся на небольшом расстоянии друг от друга или непосредственно рядом друг с другом. Примером может служить развлекательный комплекс и парк.

  2. местный, осуществляющие преобразование напряжения для комплекса объектов, расположенных в границах микрорайона.

  3. Региональные трансформаторные подстанции отвечают за обработку (т.е. они могут преобразовывать, распределять) напряжение по всему населенному пункту.

Также абсолютно все подстанции оборудованы средствами защиты от скачков напряжения и скачков напряжения при подаче электроэнергии. На случай прекращения подачи напряжения многие местные системы электроснабжения предусматривают средства, автоматически вводящие в резерв, сокращенно АВР.

При просадке или сбое питания это устройство подключает резервный источник питания. Эта система визуально может выглядеть как шкаф, стеллаж, панель и монтируется по-разному. Эти способы также можно разделить на подвиды трансформаторных подстанций.

Например, такая популярная комплектная трансформаторная подстанция может быть разных типов:

  1. Тип стойки. Они пользуются большой популярностью из-за того, что такие подстанции дешевы и монтируются на опору ЛЭП, хотя и подвержены воздействию внешних факторов из-за слабой защищенности.

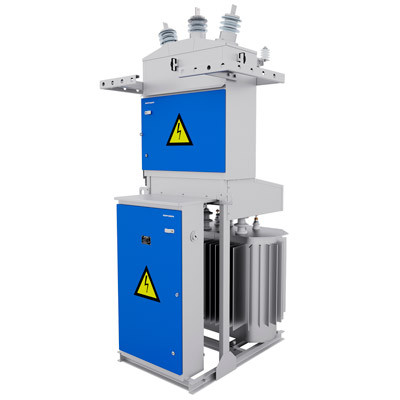

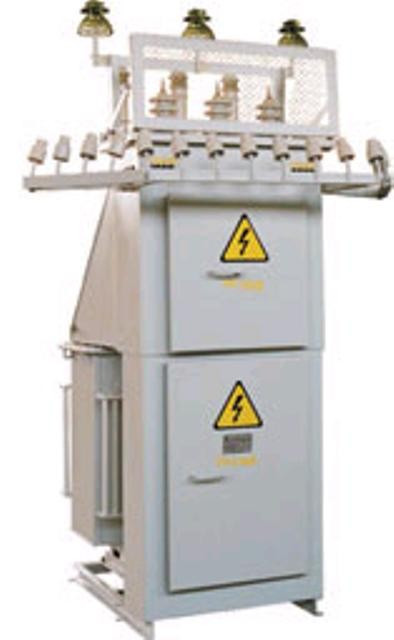

  2. Подстанция трансформаторная мачтовая – это самая компактная из группы подстанций, в отличие от подстанций столбового типа. Мачтовая трансформаторная подстанция не монтируется на опору ЛЭП.

  3. Подстанции киоскового типа , которые являются открытыми подстанциями. Их основной задачей является получение электрической энергии, а именно переменного тока трех фаз. Киоскные подстанции представляют собой сборную конструкцию.

  4. наружная установка. Этот тип служит для приема энергии, ее преобразования и распределения. В основном используется в газовой промышленности.

  5. Внутренняя установка. Часто широко применяется в народном хозяйстве в районах с умеренным климатом. Необходимо обратить внимание на то, что данный тип подстанции достаточно важен и требует более подробного рассмотрения.

Подстанции закрытого типа подразделяются на такие типы как:

  1. Пристроенный – это подстанции, примыкающие к основному зданию и ничего больше.

  2. Встроенные , их еще называют закрытыми подстанциями. Они вписаны в контур самого основного здания.

  3. Внутримагазин. Соответственно находятся внутри самого здания.

Корпус подстанции играет значительную роль, ведь при обслуживании трансформаторных подстанций важно помнить о технике безопасности и нужно быть уверенным, что подстанция не будет повреждена внешними факторами, какого бы типа она ни была. Например, мачтовые трансформаторные подстанции не должны подвергаться вибрациям и ударам.

Особенности монтажа трансформаторных подстанций в зависимости от их типов

Необходимо знать, как и где правильно размещать подстанции, в том числе мачтовые трансформаторные подстанции.

По месту и способу разделяют несколько категорий присоединения подстанций к электрической цепи, а именно:

  • тупиковые подстанции получают энергию от определенной электроустановки по одной или двум линиям, которые, в свою очередь, параллельны друг другу. Тупиковые – это подстанции, питающиеся по радиальным схемам и в этом их главное отличие;

  • филиал – это тип подстанции, которая подключается к проходным линиям (одной или двум) с глухим отводом;

  • проходные. Их основной целью является подключение к сети с использованием ввода одной или двух линий, которые имеют только двухстороннее питание;

  • узловой. Эта подстанция подключена к нескольким питающим линиям, которые идут от двух и более питающих электроустановок.

Планировка трансформаторной подстанции нужна и важна, ведь благодаря ей можно избежать многих нелепых ошибок и предотвратить серьезные проблемы. Нужно только правильно им пользоваться и уметь его читать, и тогда работа будет точной и легкой.

При разработке схем профессионалы стараются максимально упростить ее и сделать более понятной для большой аудитории людей, однако, несмотря на все усилия, иногда допускаются неприятные ошибки, которые могут привести к серьезным сбоям и требуют исправления сразу же на место.

Таким образом, трансформаторные подстанции имеют широкий спектр применения и гибкие характеристики, позволяющие использовать каждый тип подстанции для определенных объектов в зависимости от поставленной проектировщиком задачи.

Головные заводы трансформаторных подстанций

По своей сути подстанция представляет собой специальную установку, используемую для формирования (повышения или понижения) требуемого напряжения и передачи электроэнергии. В такую ​​установку входят силовые трансформаторы, устройства для передачи электроэнергии, а также автоматики управления и защиты и различные необходимые средства.

Практически каждый отечественный завод трансформаторных подстанций имеет технически современную производственную базу.

Наиболее известными производителями трансформаторных подстанций, а также комплектующих к ним, которые ежегодно принимают участие в выставке Электро, являются:

  • ЗАО «Электронмаш»;

  • ХК “Уралэлектротехника”;

  • ЗАО «ЭлтКом»;

  • ООО ТМК-ЭНЕРГО;

  • ООО “Вертекс” и многие другие.

Подстанции, выпускаемые этими и многими другими предприятиями, делятся на два типа. Подстанции повышающего типа монтируются, как показывает практика, большей частью именно на электростанциях. Такие установки изменяют напряжение, выдаваемое генераторами, на более высокое напряжение, пригодное для подачи электроэнергии по линиям электропередач (ЛЭП).

Понижающие трансформаторные установки имитируют первичное напряжение электрической сети в более низкое, вторичное. Вся отечественная техника отличается высоким качеством, длительным сроком службы, высокой надежностью и наличием гарантийного обслуживания.

Российские фабрики имеют огромный опыт работы с самыми разными заказчиками, их работу отличает использование передовых технологий и различных материалов, что гарантирует удовлетворение всех запросов даже самых требовательных клиентов.

За время своей работы каждый российский завод трансформаторных подстанций, принимающий участие в выставке «Электро» , осваивает постоянно развивающиеся технологии, наладил производство передового оборудования, разработал собственные разработки, которые благодаря таким выставкам , перенимаются другими предприятиями страны.

Стоит отметить, что любой экспонент – это одновременно и мощная производственная площадка, и центр дизайна высокого класса, и современная лаборатория, и сеть региональных представителей.

Подробнее о типах трансформаторных подстанций и заводах их производящих вы можете узнать на выставке Электро

Читайте другие наши статьи:

В этой статье мы разберем что такое КТП , что такое КТП, для чего они для чего предназначены, в чем их конструктивное различие и почему возникает путаница в их типах.
Для точного понимания нам понадобятся следующие определения:
п.4.2.6 (): Трансформаторная подстанция (ТП) – электроустановка, предназначенная для приема, преобразования и распределения энергии и состоящая из трансформаторов, распределительных устройств, устройств управления, технологических и вспомогательных сооружений.
п.4.2.10 (): КТП – комплектная трансформаторная подстанция – подстанция, состоящая из блоков ( и ) и других элементов, поставляемых в собранном виде или полностью подготовленных на заводе к сборке.
Большой выбор типовых решений подстанций представлен в нашем « » в соответствующем .
Определения достаточно точные и емкие, однако часто приходится слышать, что говорящие представляют себе, когда речь идет о КТП, выполненной по ТУ МОЭСК, разные устройства. Чтобы все стороны видели одну и ту же картину, рассмотрите варианты QFT.

Наиболее распространенным ТП для индивидуальных строений, поселков, индивидуальных участков является МТП . Мачтовая трансформаторная подстанция – самая дешевая трансформаторная подстанция, часто именуемая “Колхозница” из-за дешевизны и предельно простой конструкции.
Внешний вид и возможные размеры МТП представлены на рисунке ниже:

ИТП – открытая трансформаторная подстанция, все оборудование которой установлено на конструкциях (включая две и более эстакады ВЛ) с площадкой обслуживания на высота, не требующая ограждения подстанции. При этом важно отметить, что данный тип подстанции не требует ограждения подстанции. МТП часто выполняется в габаритах.

Не менее распространенная подстанция трансформаторная для электроснабжения участков, индивидуальных коттеджей и других потребителей до СТП (ОСТП) . СТП (ОСТП) – Столбовая (Одностолбовая) трансформаторная подстанция является неким собирательным образом КТП, наиболее распространенным является СТП, собранный на одной опоре.

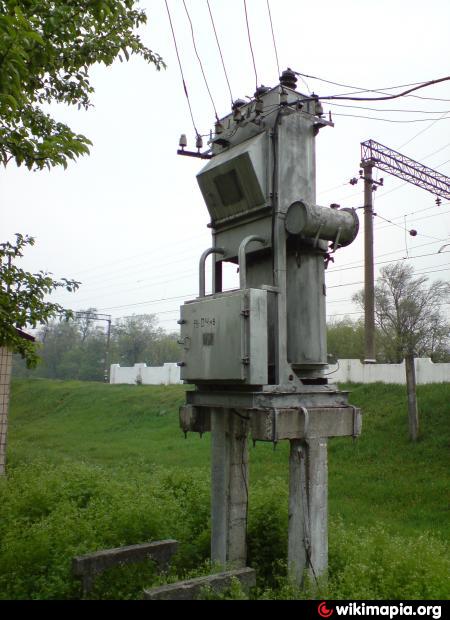

Внешний вид и возможные размеры СТП (ОСТП) представлены на рисунке ниже:

Оборудование СТП :

1. .

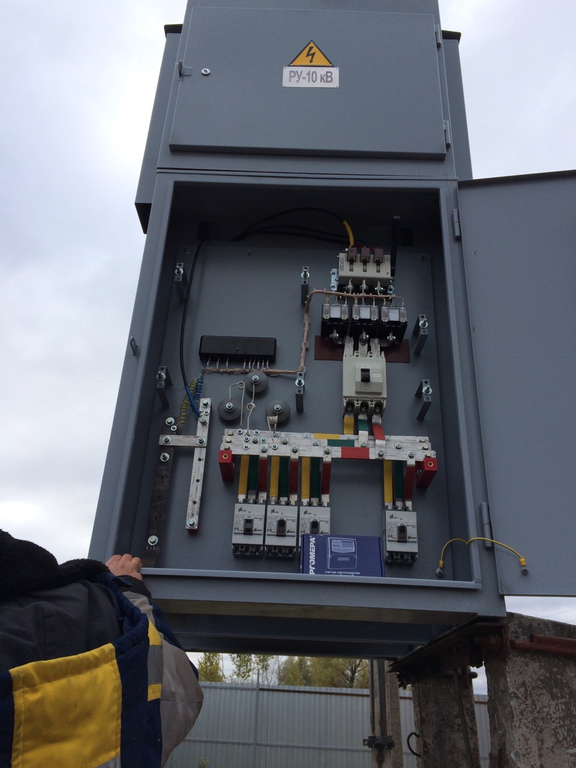

2. Шкаф РУНН.
3. Предохранитель.
4. Ограничитель клапана (ОПН).
5. Траверса 0,23 кВ.
6. Траверса 10 кВ.

СТП (ОСТП) – открытая трансформаторная подстанция, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения подстанции.
СТП (ОСТП) часто выполняется в типоразмере до 63 кВА .

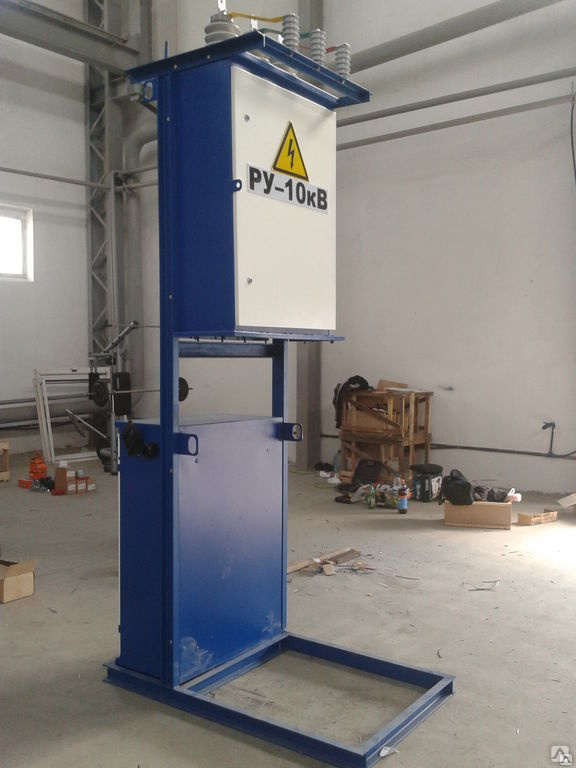

Следующий сегмент дороже PS. КТПШ – Комплектная трансформаторная подстанция шкафного типа – разновидность КТП, наиболее распространена КТПШ в сборе на 4 пасынках (стойках) с наличием шкафа РУНН и УВН.
В отличие от предыдущих вариаций, КТПШ требует выполнения забора, как правило, он сетчатый.

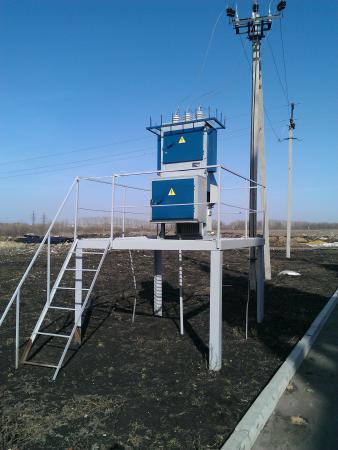

Внешний вид и возможные размеры КТПШ с расположением на пасынках (стойках) представлены на рисунке ниже:

Как узнать кто твой ангел

Совместимость женщины Девы и мужчины Девы

Китай Нержавеющий Стержень Производитель, Лист из нержавеющей стали, поставщик рулонной нержавеющей стали

Бесшовная стальная труба

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

ASTM A335 P1, P2, P5, P5b, P5c, P9, бесшовные трубы из ферритной легированной стали для высоких температур

Цена на условиях ФОБ: 800-1200 долларов США / Тонна

Мин. Заказ: 1 тонна

Свяжитесь сейчас

Видео

Свяжитесь сейчас

ведущий продукт

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Сварочные изделия

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

Вид бизнеса: Производитель/завод, Торговая компания, Другое, Группа компаний
Основные продукты: Бар из нержавеющей стали , Лист из нержавеющей стали , Катушка из нержавеющей стали , Угол из нержавеющей стали , . ..
Зарегистрированный капитал: 1280 юаней
Площадь завода: 1001~2000 квадратных метров
Сертификация системы менеджмента: ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000
Среднее время выполнения: Время выполнения в пиковый сезон: один месяц
Время выполнения в межсезонье: один месяц

Мы являемся производителем стали, расположенным в провинции Шаньдун, Китай. Занимаясь производством башен более 20 лет, компания производит собственное сырье и имеет низкие производственные затраты. Продажи: угловая сталь, двутавровая балка, стальная труба, бесшовная стальная труба, квадратная труба, легированная труба, труба из нержавеющей стали, листовая нержавеющая сталь, труба специального профиля, медь, алюминий, холоднокатаный стальной лист, рулонная сталь, доска ограждения. , аварийное ограждение, ограждение моста, ограждение из нержавеющей стали, композитная труба из нержавеющей стали …

Просмотреть все

Сертификаты

6 шт.

ИСО14001

ИСО9001

ИСО45001

ICD382

14586

ICD289610031426

ICD358810041451

Пошлите Ваше сообщение этому поставщику

* От:

* Кому:

г-н Мандель

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете? Опубликовать запрос на поставку сейчас

Линии электропередач и трансформаторы

Детали

Сколько радиации излучают линии электропередач, высоковольтные опоры и трансформаторы? Какие уровни электрических и магнитных полей оказывают воздействие на здоровье человека и когда они превышаются? Какой источник является наиболее распространенной причиной повышенных магнитных полей (не то, что вы себе представляете…)? Какие безопасные расстояния?

  1. Как работает электрическая сеть?
  2. Какое излучение излучают кабели и трансформаторы?
  3. Почему наша электромагнитная нагрузка от электросети увеличилась?
  4. Влияет ли излучение электросети на здоровье человека?
  5. Каковы безопасные пределы воздействия низкочастотных магнитных полей?
  6. Какое безопасное расстояние от линий электропередач высокого напряжения?
  7. Как измерить излучение от линий электропередач и трансформаторов?

Как работает электросеть?

Передача электроэнергии от электростанций по линиям высокого напряжения (100-500кВ) на подстанции. Там высокое напряжение понижается трансформаторами, а электроэнергия передается по линиям электропередач среднего напряжения (20-40 кВ). Опять же, среднее напряжение снижается с помощью трансформаторов, а затем электричество передается по линиям электропередачи низкого напряжения (110-480 В), которые, наконец, доводят его до счетчика электроэнергии в наших зданиях. Оттуда он поступает в наш индивидуальный электрический щит и кабели в наших стенах, светильники, настенные розетки и электрооборудование.

Какое излучение излучают кабели и трансформаторы?

Все токопроводящие части электрической сети создают электрические поля переменного тока, потому что они находятся под напряжением, и магнитные поля переменного тока, потому что через них протекает ток. Переменный ток (AC) называется так потому, что электроны в проводниках под напряжением меняют направление своего движения 50-60 раз в секунду (частота 50Гц в Европе, 60Гц в США).

Электрические поля

  • Электрические поля блокируются различными заземленными токопроводящими объектами, такими как деревья, большинство строительных материалов и т. д.
  • Повышенные электрические поля обычно регистрируются на открытом воздухе  только вблизи линий высокого или среднего напряжения.
  • Источниками электрического поля являются кабели высоковольтных линий, а не опоры-столбы (значения излучения фактически ниже возле опор, где кабели находятся на большем расстоянии от земли).
  • Силовые кабели, расположенные внутри стен и электроприборов, являются наиболее распространенным источником электрических полей во внутренних помещениях, а не во внешних линиях электропередач. Неисправности изоляции кабеля или неправильные соединения (например, отсутствие заземления цепи) могут привести к повышению цен на электроэнергию.

Магнитные поля

  • Магнитные поля проникают в большинство строительных материалов.
  • Возвышенные магнитные поля обычно регистрируются вблизи линий электропередач высокого и среднего напряжения. Также рядом с силовыми кабелями низкого напряжения, особенно в густонаселенных районах (например, в квартирах 1-го и 2-го этажей, которые находятся вблизи воздушных линий электропередач или в подземных и цокольных этажах, когда линии электропередач находятся под землей).
  • Согласно статистике, наиболее частая причина высоких значений радиации в результате магнитных полей – это  низковольтные линии электропередач  , по которым электричество подается в каждый дом. Только 23% этих значений приходится на линии высокого напряжения.
  • Это связано с тем, что магнитные поля зависят от количества электричества, проходящего через кабели (ампер), а не от напряжения (Ватт = Вольт * Ампер). Кабели низкого напряжения могут быть перегружены , особенно в густонаселенных районах . Кроме того, кабели низкого напряжения обычно находятся ближе к жилым домам (кабели высокого напряжения обычно имеют минимальное расстояние 20 метров).
  • Трансформаторы/подстанции создают только локально повышенные магнитные поля, которые проявляются на небольшом расстоянии (обычно <5 м). Однако кабели низкого или среднего напряжения, идущие от трансформаторов, создают повышенные магнитные поля из-за протекания по ним большого тока. В домах, расположенных далеко от трансформатора, магнитные поля низковольтных кабелей ниже, так как большая часть мощности распределяется в дом, ближайший к трансформатору.
  • Вы можете уменьшить воздействие магнитных полей от кабелей и трансформаторов, увеличив расстояние от них.
  • Магнитные экранирующие материалы изготавливаются из металлических сплавов (не свинцовых!) с очень высокой магнитной проницаемостью, но среди прочих особенностей они очень дорогие (> 150 евро/м2). Их размещение, безусловно, не рекомендуется без предварительного измерения магнитных полей.
  • Уменьшение магнитных полей возможно, если ЛЭП проложены под землей или если они перенесены в более удаленную точку (например, на противоположную сторону дороги). Хотя такие решения не распространены, вы можете связаться с местной энергетической компанией и спросить их, могут ли они убрать кабели.

Являются ли подземные линии электропередач более безопасными по сравнению с воздушными?

В подземных кабелях электрические поля минимальны, потому что они заземлены, а магнитные поля уменьшаются быстрее, потому что кабели имеют меньшее расстояние между ними.

Однако, поскольку подземные линии не очевидны и часто проходят ближе к местам с интенсивным использованием, они могут создавать высокие уровни магнитных полей на первом этаже или в подвалах квартир или магазинов, во дворах, садах, тротуарах и т. д.

Почему увеличилась наша электромагнитная нагрузка от электросети?

1. Из-за значительного расширения сети электроснабжения, что увеличило количество точек отчета по электромагнитному излучению.

2. Из-за более высокого энергопотребления, что означает, что существующие линии электропередач излучают более сильные магнитные поля.

3. Потому что излучение, испускаемое кабелями, сегодня имеет более отягчающую форму волны. Широкое использование электронных устройств с нелинейной нагрузкой, таких как люминесцентные лампы, адаптеры переменного тока, диммерные электронные выключатели, инверторные кондиционеры, плазменные телевизоры, фотогальванические системы и т. д., приводит к деформации простого синусоидального сигнала сети 50-60 Гц с высокой частотой. гармоники. Это явление называется «грязным электричеством», потому что оно вызывает перегрев нулевого провода и преждевременное старение оборудования. Некоторые ученые считают, что новая форма волны энергосистемы особенно обременительна для человека [3] .

Влияет ли излучение электросети на здоровье человека?

  • Согласно руководству Международной комиссии по неионизирующему излучению [4], наше взаимодействие с переменным электрическим полем вызывает протекание электрических зарядов в организме человека и переориентацию электрических диполей в тканях. В то время как магнитные поля вызывают электрические токи, стимулирующие нервные, мышечные и сенсорные клетки.
  • Говорят, что низкочастотное излучение низкой интенсивности не содержит достаточного количества энергии (фотонов), и поэтому наше тело не может отличить их от естественных электромагнитных волн, производимых телом (тепловой шум).
  • Но исследования, проведенные с 1977 г. (Адей и Бавин), показали, что организмы могут реагировать на экзогенные электромагнитные сигналы очень низкой интенсивности и испытывать на них еще большую реакцию, чем на более сильные сигналы.
  • Объяснение явления амплификации клетками экзогенного сигнала принесло Гилберту и Родбеллу Нобелевскую премию в 1994 году. Белки G интегрируют множественные сигналы извне клетки и активируют различные системы амплификации клетки. Из-за этого одного фотона электромагнитной энергии достаточно, чтобы начать массовое проникновение кальция в клетки, активируя несколько биологических функций [5].

Последние исследования

Большинство проведенных исследований посвящено магнитным полям, излучаемым линиями электропередач, трансформаторами и другими источниками.

Исследования связывают низкочастотное излучение с выкидышами, лейкемией, раком кожи, рассеянным склерозом и т. д.

В связи с их связью с детской лейкемией магнитные поля были классифицированы как «возможные канцерогены» в 1998 г. Национальным институтом гигиены окружающей среды США (NIEHS) [6] и в 2001 г. Международным агентством по изучению рака (IARC) Всемирная организация здравоохранения [7].

«Совсем недавно новое исследование предполагает, что почти все болезни человека, появившиеся в двадцатом веке, такие как распространенный острый лимфобластный лейкоз у детей, рак молочной железы у женщин, злокачественная меланома и астма, могут быть связаны с тем или иным аспектом нашего использования электричества. . Правительствам и отдельным лицам необходимо срочно принять меры для сведения к минимуму воздействия ЭМП на общество и людей». Samuel Milham MD, MPH, медицинский эпидемиолог в области профессиональной эпидемиологии . [8]

Детский лейкоз

  • Исследование, проведенное Ahlbom [10], зафиксировало статистическое удвоение заболеваемости детской лейкемией у детей, подвергшихся воздействию магнитного поля со среднесуточной напряженностью более 400 нТл.
  • Другое исследование (Гренландия [11]) зафиксировало удвоение лейкемии при еще более низком среднем воздействии > 300 нТл (значения > 300 нТл вовсе не являются чем-то необычным в густонаселенных районах из-за перегруженных низковольтных кабелей!)
  • Исследование 2005 года (Draper [12]) зафиксировало 70-процентное увеличение детской лейкемии при подъеме на расстояние менее 200 метров от высоковольтных кабелей и 23-процентное увеличение при подъеме на расстояние менее 600 метров от кабелей.
  • Поскольку магнитные поля в диапазоне > 200 м от высоковольтных кабелей вряд ли будут повышены (по крайней мере, из-за высоковольтных кабелей), вполне вероятно, что усиление лейкемии связано с другими явлениями, такими как ионизация микрочастиц в атмосфера.
  • Сильные электрические поля вокруг высоковольтных линий заряжают микрочастицы в воздухе (эффект ионов короны), увеличивая вероятность прилипания к коже и легким [13]. Проблема может быть серьезной в районах с высоким уровнем загрязнения атмосферы (например, рядом с оживленными дороги, на заводах, были опрысканы посевы). Заряженные частицы могут перемещаться по воздуху на расстояние до 5 км.
  • Исследования Бристольского университета [14] показали, что наличие высоких уровней низкочастотных электрических полей, например вблизи высоковольтных кабелей, увеличивало накопление частиц радона до 18 раз. Повышенный уровень радона связан с раком легких (вы можете легко измерить уровень радона в вашем районе, купив радонометр).



 Меланома

  • Исследование, проведенное в 2003 году (Tynes [15]), пришло к выводу, что существуют доказательства связи воздействия магнитных полей со злокачественной меланомой.

Нейродегенеративные заболевания

  • Анализ 2008 года (Garcia [16]) показал значительно повышенный риск болезни Альцгеймера в зависимости от воздействия электрических и магнитных полей.
  • Другое исследование ( Feychting [17] ) пришло к выводу, что воздействие низкочастотных электромагнитных полей  «повышает риск раннего развития болезни Альцгеймера» и «может иметь позднее влияние на процесс заболевания» .
  • Связь с повышенным риском развития бокового амиотрофического склероза (БАС или болезнь Лу Герига) была показана в исследованиях Хоканссона [18] и Альбома [19].]. Это заболевание является прогрессирующим нейродегенеративным заболеванием, которое поражает нервные клетки головного и спинного мозга, вызывая мышечную слабость, инвалидность и, в конечном итоге, смерть.

Детское ожирение

  • В недавнем исследовании [20] говорится, что «Воздействие сильных магнитных полей на мать во время беременности может быть новым и ранее неизвестным фактором, способствующим всемирной эпидемии детского ожирения/избыточного веса».

Детская астма

  • В исследовании 2011 года была показана связь с 15-процентным увеличением числа случаев астмы у детей на 100 нТл увеличения воздействия магнитных полей на мать [21].

Выкидыши

  • По крайней мере, два исследования связывают воздействие на беременных женщин повышенных магнитных полей с выкидышами во время беременности [22], [23].

Каковы безопасные пределы воздействия низкочастотных магнитных полей?

В большинстве стран законодательство устанавливает безопасные пределы, основанные только на нагреве ткани. Многие ученые считают эту тактику устаревшей из-за недавнего всплеска источников и новых научных данных.

В последние годы различные научные учреждения предложили новые, гораздо более низкие пределы воздействия, которые основаны на нетепловых эффектах радиации, которые, по-видимому, приводят к последствиям для здоровья. Подробнее о безопасных уровнях воздействия искусственного излучения..

Большинство рекомендуемых пределов воздействия в последние годы предполагают, что наше среднесуточное воздействие не должно превышать 10 Вольт/м для электрических полей и 200 нТл для магнитных полей. К сожалению, значения тока превышают не только кабели высокого напряжения, но часто и кабели низкого напряжения, трансформаторы, электрические панели и различные электроприборы.

Какое безопасное расстояние от линий электропередач высокого напряжения?

Законодательство большинства стран разрешает безопасное минимальное расстояние от жилых домов до линий высокого напряжения около 200-25 метров.

Однако предлагаемые пределы воздействия электромагнитного излучения могут быть превышены на больших расстояниях.

Повышенные значения электрического поля могут быть зарегистрированы на расстоянии > 200 метров. Однако, поскольку эти поля блокируются различными заземленными проводящими объектами, такими как деревья, большинство строительных материалов и т. д., мы можем регистрировать слабые электрические поля даже на меньших расстояниях.

Последствия излучаемых магнитных полей зависят от электрических нагрузок конкретных линий электропередач, расстояния между токоведущими проводниками и т. д. Наиболее вероятно, что непосредственно ниже и рядом с высоковольтными линиями вы найдете значения магнитного поля во много раз выше чем рекомендуемые безопасные пределы и средние значения (70 нТл в Европе и 110 в США по данным Всемирной организации здравоохранения). 200 метров — это хорошее безопасное расстояние, которое обычно обеспечивает значения, соответствующие среднему населению. В зависимости от нагрузок, обслуживаемых каждой линией, вы можете регистрировать нормальные уровни магнитных полей даже на расстоянии 50 метров или меньше от кабелей.

Как измерить излучение от линий электропередач и трансформаторов?

Линии высокого напряжения излучают сильные электрические поля, но поскольку они заземлены большинством строительных материалов (за исключением деревянных домов), они обычно не проникают внутрь зданий, и их измерение более целесообразно на открытом воздухе.

С другой стороны, магнитные поля проникают во все области, поскольку на них не влияет большинство строительных материалов.

Вы можете измерять низкочастотные электрические и магнитные поля с помощью измерителя низкочастотного излучения.





[3] Havas M, (2006) Электромагнитная гиперчувствительность: биологические эффекты грязного электричества с акцентом на диабет и рассеянный склероз. [4] Рекомендации ICNIRP по ограничению воздействия изменяющихся во времени электрических, магнитных и электромагнитных полей (до 300 ГГц). [5] Джеймс Ошман, Энергетическая медицина в терапии и работоспособности человека. [Шесть] http://niremf. ifac.cnr.it/docs/niehs98.pdf [7] http://monographs.iarc.fr/ENG/Monographs/vol80/mono80-6E.pdf [8] Камилла Рис — Магда Хавас, SOS общественного здравоохранения — теневая сторона беспроводной революции [10] Объединенный анализ магнитных полей и детской лейкемии, Ahlbom 2000. [11] Объединенный анализ магнитных полей, проводных кодов и детской лейкемии. Исследовательская группа по детской лейкемии и ЭМП, Гренландия, 2000 г. [12] Детский рак в связи с расстоянием от высоковольтных линий электропередач в Англии и Уэльсе: исследование случай-контроль, Draper 2005. [13] Фьюз А.П., Хеншоу Д.Л. и др. — 1999, Ионы короны от линий электропередач и повышенное воздействие загрязняющих веществ [14] Хеншоу, Усиленное отложение дочерних ядер радона вблизи электромагнитных полей промышленной частоты. Физическая лаборатория, Бристольский университет, Великобритания, январь 1996 г.; 69 [15] Бытовое и профессиональное воздействие магнитных полей частотой 50 Гц и злокачественная меланома: популяционное исследование, Тайнс, 2003 г.

Добавить комментарий

Ваш адрес email не будет опубликован.
