Трансформатор НТМИ-10

Трансформатор НТМИ-10 – трехфазный маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для приборов измерения электрической энергии, и служит для питания реле защиты, сигнализации и автоматики. Сеть должна быть с изолированной нейтралью. Трансформатор НТМИ-10 (аналог трансформатора НТМИ-10-66) устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМИ-10 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– необходимо эксплуатировать в закрытом помещении;
– установку производить на высоте 1000 и ниже м над уровнем моря;
– температура внутри ячейки от -45°С до +40°С;
– при эксплуатации вторичная обмотка должна быть обязательно заземлена.



Основные технические характеристики трансформатора НТМИ-10:

Наименование параметраВеличина
Значение номинального первичного напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинального напряжения на выводах основной вторичной обмотки, В100
Значение номинального напряжения на выводах дополнительной вторичной обмотки, В100/3

Значение номинальной мощности, ВА, при работе в классе точности:

0,5
1
3



120
200
500

Значение предельной мощности, ВА1000
Значение основной погрешности по напряжению, %0,5
Значение основной погрешности по углу, %10
Масса, кг81
Схема и группа соединений обмотокY/Yn-0
Охлаждение трансформатораЕстественное масляное



Конструкция трансформатора НТМИ-10. Трехфазный трансформатор НТМИ-10 изготавливают из группы однофазных трансформаторов, что повышает его ремонтопригодность. Трансформатор НTМИ-10 имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются скобы. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака. Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора НТМИ-10

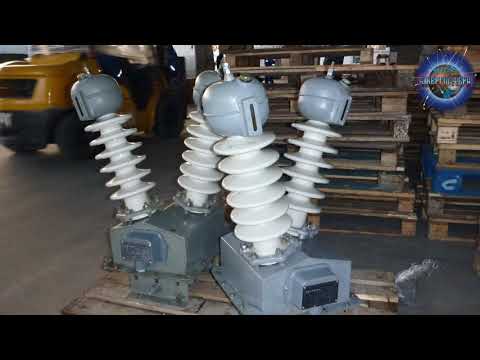

Видео трансформатора НТМИ-10:

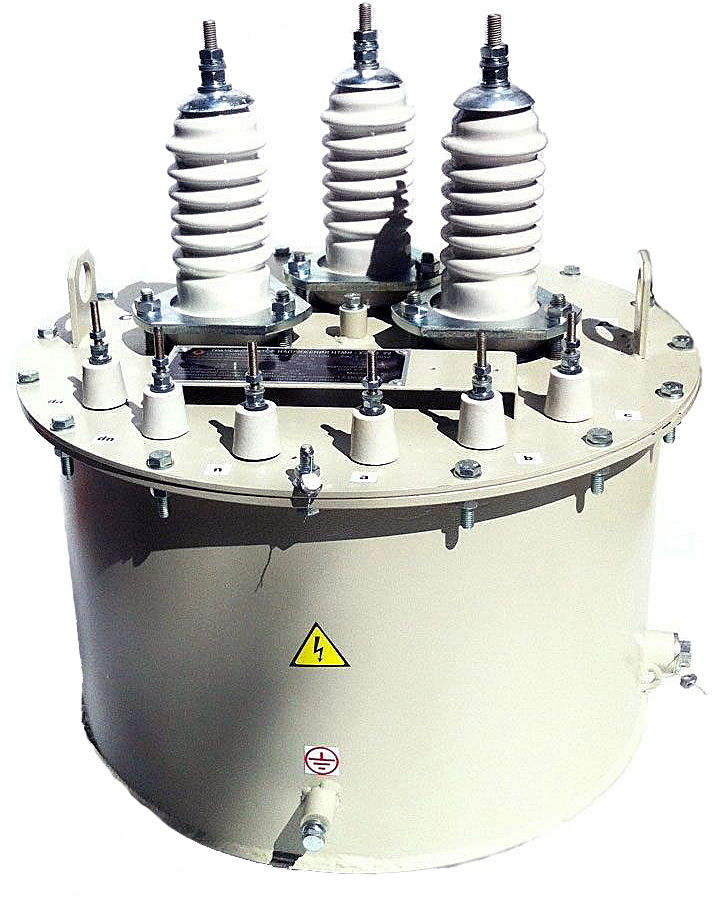

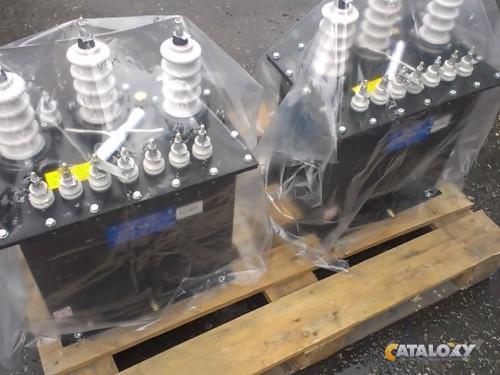

Фото трансформатора НТМИ-10:

Заказывайте трансформатор НТМИ-10 в компании “ЭнергоСфера” позвонив по телефону:

(050)299-33-89 (068)256-29-77  (093)113-81-73
–  – Работаем на Экспорт – – Работаем на Экспорт –   –



  • < Трансформатор НТМК-10
  • Трансформатор НАМИТ-10 >
Автор: Денис Ярошенко

Трансформатор НАМИ-10

Трансформатор НАМИ-10 является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НАМИ-10 имеет климатическое исполнение “У”, “УХЛ” или “Т” категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
– Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– Температура воздуха внутри КРУ от -60°C до +40°C – для исполнения “УХЛ”, -45°C до +40°C – исполнение “У” и -10°C до +45°C – исполнение “Т”;
– Неагрессивная и не взрывоопасная окружающая среда.



Трансформатор НАМИ-10 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.



Конструкция: Трансформатор НАМИ-10 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для взятия пробы и слива масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из магнитопровода изготавливаемого из высококачественной холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора НАМИ-10



Трансформатор НАМИ-10 обладает следующими техническими характеристиками:

Наименование параметраЗначение
Класс точности
0,2
0,5
Значение номинального напряжения первичной обмотки, кВ10 или 6
Значение наибольшего рабочего напряжения, кВ12 или 7,2

Значение номинального напряжения основной вторичной обмотки, кВ

0,1
Значение номинального напряжения дополнительной вторичной обмотки, В100/√3

Значение номинальной мощности обмоток, ВА:

 – основной вторичной

 – дополнительной вторичной



75

30

Значение предельной мощности вне класса точности, ВА:

 – трансформатора

 – основных вторичных обмоток

 – дополнительных вторичных обмоток



1000

150

100

Значение частоты переменного тока, Гц
50
Схема и группа соединений обмоток
Ун/Ун/П-0
Масса, кг
110 или 112



Видео трансформатора НАМИ-10:





Фото трансформатора НАМИ-10:

Заказывайте трансформатор НАМИ-10 в компании “ЭнергоСфера” по телефону:

(050)299-33-89 (068)256-29-77  (093)113-81-73
–  – Работаем на Экспорт – – Работаем на Экспорт –   –



  • < Трансформатор НАМИТ-10-2 выкатной
  • Трансформатор ЗНМИ-10-II >
Автор: Денис Ярошенко

Измерительные трансформаторы напряжения 3хЗНОЛ(П)-СВЭЛ

  • Под заказ

  • Описание

Цена носит справочный характер. Уточняйте стоимость по телефонам.

НАЗНАЧЕНИЕ

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ(П)-СВЭЛ-6(10) применяется в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ и является комплектующим изделием. В трехфазной сети трансформаторы группы включаются на фазное напряжение.
Трансформаторы предназначены: для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления; для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы группы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение 3хЗНОЛ(П)-СВЭЛ-6(10)-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.
Основная (либо две основных — для исполнений 3хЗНОЛ(П)-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

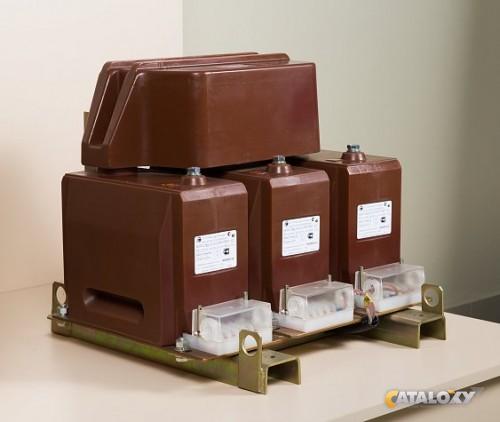

Внешний вид и габаритные размеры группы трансформаторов 3хЗНОЛ(П)-СВЭЛ-6(10):



Основные технические данные:

Основные технические параметры трехфазных групп трехобмоточных трансформаторов 3XЗНОЛ(П)-СВЭЛ-6(10)(М):


Наименование параметра 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)		 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000, 6300,
6600, 6900		 10000, 10500,
11000
Трехфазная мощность в классе точности *, В•А 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)		 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)
0,2 30, 60, 90** 30, 60, 90**
0,5 75, 90, 150** 75, 90, 150**
1 150, 225, 300** 150, 225, 300**
Номинальное линейное напряжение на выводах основной вторичной обмотки, В•А 100 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В•А 100 100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400 400
Предельная мощность вне класса точности, В•А 1200 1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток 3xЗНОЛ(П)-СВЭЛ-6(10)(М) 3xЗНОЛ(П)-СВЭЛ-6(10)(М)
при симметричном режиме работы сети, В, не более 3 3
при замыкании одной из фаз на землю, В от 90 до 110 от 90 до 110
Схема и группа соединения обмоток группы
Номинальная частота, Гц 50 или 60*** 50 или 60***
Масса, кг, max 92 или 102**** 92 или 102****


Основные технические параметры трехфазных групп четырехобмоточных трансформаторов 3XЗНОЛ(П)-СВЭЛ-6(10)(М)-4:


Наименование параметра 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)-4		 3xЗНОЛ(П)-
СВЭЛ-6(10)(М)-4
Класс напряжения, кВ 6 10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000, 6300,
6600, 6900		 10000,10500,
11000
Номинальная трехфазная мощность первой вторичной обмотки в классе точности 0,2, В•А** 30,45, 60 30,45, 60
Номинальная трехфазная мощность второй вторичной обмотки в классе точности 0,5, В•А 30, 45, 60, 75, 90, 150 30, 45, 60, 75, 90, 150
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В•А 100 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В•А 100 100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400 400
Предельная мощность вне класса точности, В•А 1200 1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток
при симметричном режиме работы сети, В, не более 3 3
при замыкании одной из фаз на землю, В от 90 до 110 от 90 до 110
Номинальная частота, Гц 50 или 60* 50 или 60*
Масса, кг, max 92 или 102 92 или 102

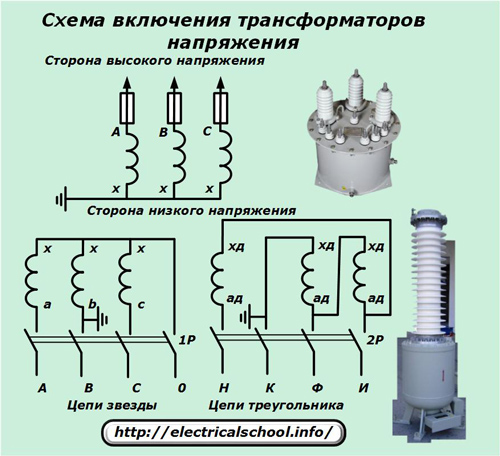

Схемы включения измерительных трансформаторов напряжения 3XЗНОЛ(П)-СВЭЛ и дополнительную информацию вы можете найти на сайте производителя АО «Группа «СВЭЛ»

  • Производитель: Группа «СВЭЛ», АО
  • Модель: ИТН 3хЗНОЛ(П)-СВЭЛ
  • Наличие: В наличии

  • 2000.

    00 BYN с НДС

Количество

Измерительные трансформаторы напряжения 3xЗНОЛ.06 и 3xЗНОЛП

  • Под заказ

  • Описание

Цена носит справочный характер. Уточняйте стоимость по телефонам.

НАЗНАЧЕНИЕ

Трехфазные группы (группа из трех однофазнах измерительных трансформаторов напряжения, закрепленная на общей раме) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 6 и 10 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Трехфазные группы изготавливаются для нужд электроэнергетики и предназначены для установки в комплектные распределительные устройства (КРУ), закрытые распределительные устройства (ЗРУ) и т.

п. Трехфазная группа состоит из трех однофазных трех- или четырехобмоточных (исполнения ЗНОЛП.4) трансформаторов, изолированных друг от друга прокладками и установленных на общей металлической раме.

Трансформаторы ЗНОЛП снабжены встроенным защитным предохранительным устройством. Встроенное защитное предохранительное устройство каждого трансформатора трехфазной группы выполнено в виде разборной конструкции с плавкой вставкой, представляющей собой металлодиэлектрический резистор типа С2-33, С2- 33-Н мощностью рассеяния 0,25 Вт. Защитное предохранительное устройство имеет индикатор срабатывания, который выполнен в виде подвижного стержня. Ход стержня при срабатывании (5±1) мм. Электромагнитная часть трансформатора неремонтируемая. Защитное предохранительное устройство ремонтируемое. После срабатывания защитное устройство подлежит перезарядке.

Трехфазные группы 3xЗНОЛ.06 (3xЗНОЛП) комплектуются тремя трехобмоточными однофазными ИТН ЗНОЛ. 06 (ЗНОЛП).
Трехфазные группы 3xЗНОЛ.06.4 (3xЗНОЛП.4)комплектуются тремя четырехобмоточными однофазными ИТН ЗНОЛ.06.4 (ЗНОЛП.4).

  • Номинальное напряжение:
    • 3xЗНОЛ.06-6, 3xЗНОЛ.06.4-6, 3xЗНОЛП-6, 3xЗНОЛП.4-6 – 6 кВ;
    • 3xЗНОЛ.06-10, 3xЗНОЛ.06.4-10, 3xЗНОЛП-10, 3xЗНОЛП.4-10 – 10 кВ;
  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
    • для исполнения “УЗ” – от минус 45°С до плюс 50°С;
    • для исполнения “ТЗ” – от минус 10°С до плюс 60°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • климатическое исполнение – “У” или “Т” категории размещения 3
  • рабочее положение – любое.
  • заземление выводов вторичных обмоток по усмотрению потребителя!
  • заземление опорной плиты – обязательно!

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

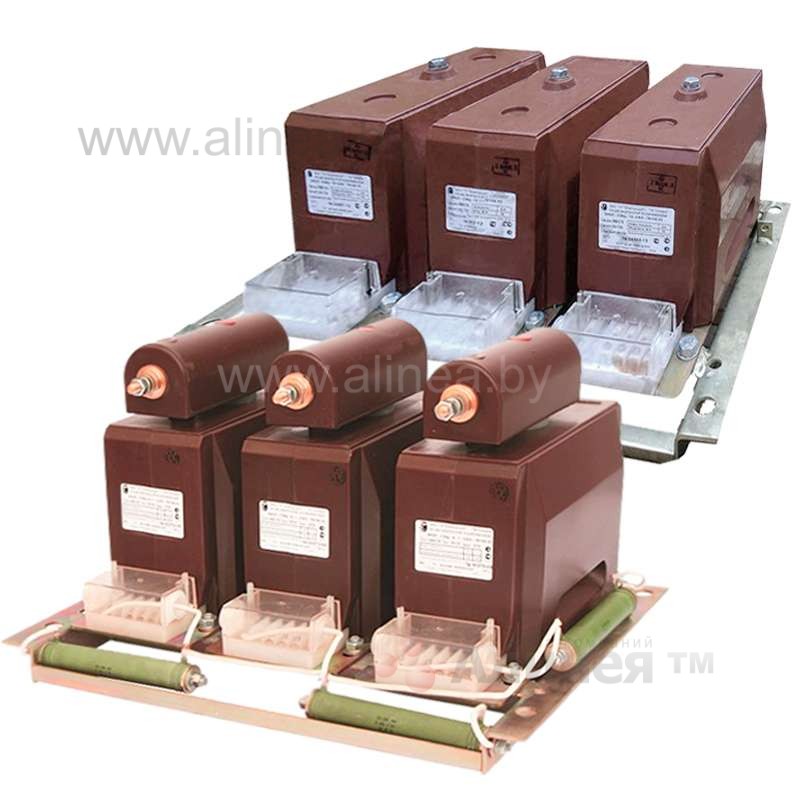

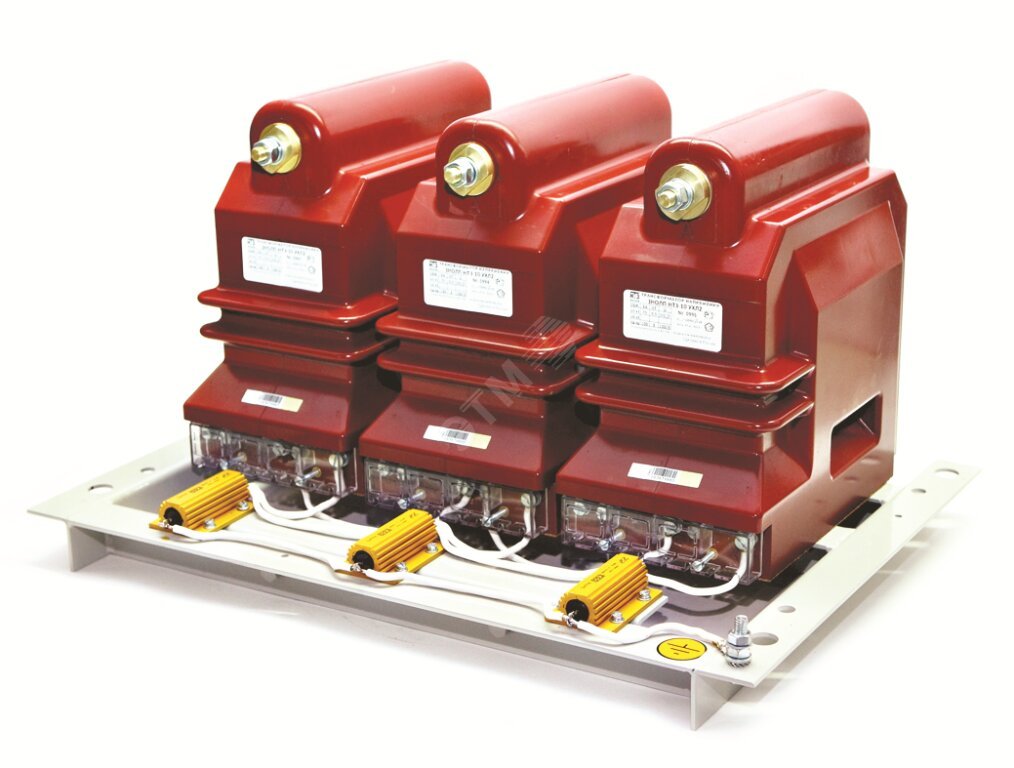

Внешний вид и габаритные размеры группы трансформаторов 3xЗНОЛ.06 и 3xЗНОЛП:



Основные технические данные:

Основные технические параметры трехфазных групп, состоящих из трехобмоточных трансформаторов 3хЗНОЛ.06 и 3хЗНОЛП:


Наименование параметра Значение для исполнений
3хЗНОЛ.06-6
3хЗНОЛП-6		 3хЗНОЛ.06-10
3хЗНОЛП-10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000; 6300;
6600;6900		 10000;10500;
11000
Номинальное линейное напряжение на выводах основной вторичной обмотки, В 100 или 110
Классы точности 0,2; 0,5; 1; 3
Трехфазная мощность, В•А, в классах точности*:
0,2
0,5
1
3		 .
90
150
225
600		 .
150
225
450
900
Напряжение на выводах разомкнутого треуголь­ника дополнительных вторичных обмоток, В:
  • при симметричном режиме работы сети, не более
  • при замыкании одной из фаз сети на землю
 .
3
от 90 до 110
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмо­ток, В•А,
при напряжении 100 В с коэффициен­том мощности индуктивной нагрузки 0,8		 400
Схема и группа соединения обмоток Y / Y / П – 0
Номинальная частота, Гц 50

* Трехфазные группы изготавливаются с номинальной мощностью, соот­ветствующей одному классу точности, указанному в заказе.

Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов 3хЗНОЛ.06.4 и 3хЗНОЛП.4:


Наименование параметра Значение для исполнений
3хЗНОЛ.06.4-6
3хЗНОЛП.4-6		 3хЗНОЛ.06.4-10
3хЗНОЛП.4-6
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000 10000
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В 100
Трехфазная мощность первой основной вторич­ной обмотки, В•А, в классе точности 0,2* 30
Трехфазная мощность второй основной вторич­ной обмотки, В•А, в классе точности 0,5* 75 90
Напряжение на выводах разомкнутого треуголь­ника дополнительных вторичных обмоток, В:
  • при симметричном режиме работы сети, не более
  • при замыкании одной из фаз сети на землю
 .
3
от 90 до 110
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмо­ток, В •А,
при напряжении 100 В с коэффициен­том мощности индуктивной нагрузки 0,8		 400
Схема и группа соединения обмоток Y / Y / Y / П – 0
Номинальная частота, Гц 50

* Трехфазные группы изготавливаются с номинальной мощностью, соот­ветствующей одному классу точности, указанному в заказе. Возможно изготовление трехфазных групп с другими значениями мощности при других классах точности.

Масса трехфазных групп 3хЗНОЛ.06 и 3хЗНОЛП:


Тип трехфазной группы Масса, кг max
3хЗНОЛ.06-6 93
3хЗНОЛ. 06-10 99
3хЗНОЛП-6
3хЗНОЛП-10		 109

Схемы включения измерительных трансформаторов напряжения 3хЗНОЛ.06 и 3хЗНОЛП и дополнительную информацию вы можете найти на сайте производителя ОАО “Свердловский завод трансформаторов тока”

Трансформаторы напряжения НТМИ-6 У3,НТМИ-10 У3

Применение

Трансформаторы напряжения типа НТМИ-6 У3, НТМИ-10 У3 (далее трансформаторы) предназначены для выработки измерительной информации для электрических измерительных приборов и цепей учета, защиты и сигнализации в сетях с изолированной нейтралью или заземленной через дугогасящий реактор, для работы в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий, в электрических цепях переменного тока промышленной частоты в электросетях 6 кВ и 10 кВ.

Подробное описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

Трансформаторы представляют собой соединенные конструктивно в единое целое три трехобмоточных однофазных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены по схеме «звезда», а дополнительные обмотки низкого напряжения соединены по схеме разомкнутый «треугольник». Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляет собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.

Общий вид трансформатора представлен на рисунке 1.

Таблица 1 – Основные метрологические и технические характеристики трансформаторов напряжения типа НТМИ._

Наименование параметров

Значения

НТМИ-6 У3

НТМИ-10 У3

Номинальное напряжение первичной обмотки, кВ

6

10

Номинальное напряжение основной вторичной обмотки (для измерения или защиты), В

100

Номинальное напряжение дополнительной вторичной обмотки (для включения в разомкнутый треугольник), В

100/3

Предельная мощность трансформатора, В-А

630

1000

Номинальная мощность дополнительной обмотки, В-А

300

600

Количество вторичных обмоток:

–    основных

–    дополнительных

3

3

Класс точности основной вторичной обмотки для измерения

0,5

Номинальная нагрузка/класс точности

75/0,5

150/0,5

Класс точности обмотки для защиты

0,5

Номинальная частота, Гц

50, 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Габаритные размеры, мм (длинахширинахвысота)

440х506х400

440х506х510

Масса, кг

67

87

Средний срок службы, лет, не менее

25

Утвержденный тип

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплект

Таблица 2 – Комплектность

№ п/п

Наименование изделия

Кол-во

1

Трансформатор напряжения

1

2

Паспорт

1

3

Руководство по эксплуатации

1

Информация о поверке

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

–    источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;

–    измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;

–    эталонные трансформаторы напряжения:

НЛЛ-6, диапазон напряжений первичной/вторичной обмоток – 6000В/100В, кл. точн. 0,05; НЛЛ-10, диапазон напряжений первичной/вторичной обмоток – 10000В/100В, кл. точн. 0,05;

–    магазин нагрузок МР3025, основная погрешность ± 4 %.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения типа НТМИ-6 У3, НТМИ-10 У3:

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

СТ АО 00010033-019-2009 «Трансформаторы напряжения трехфазные масляные измерительные типа НТМИ. Технические условия».

Рекомендации

–    при осуществлении торговли и товарообменных операций;

–    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

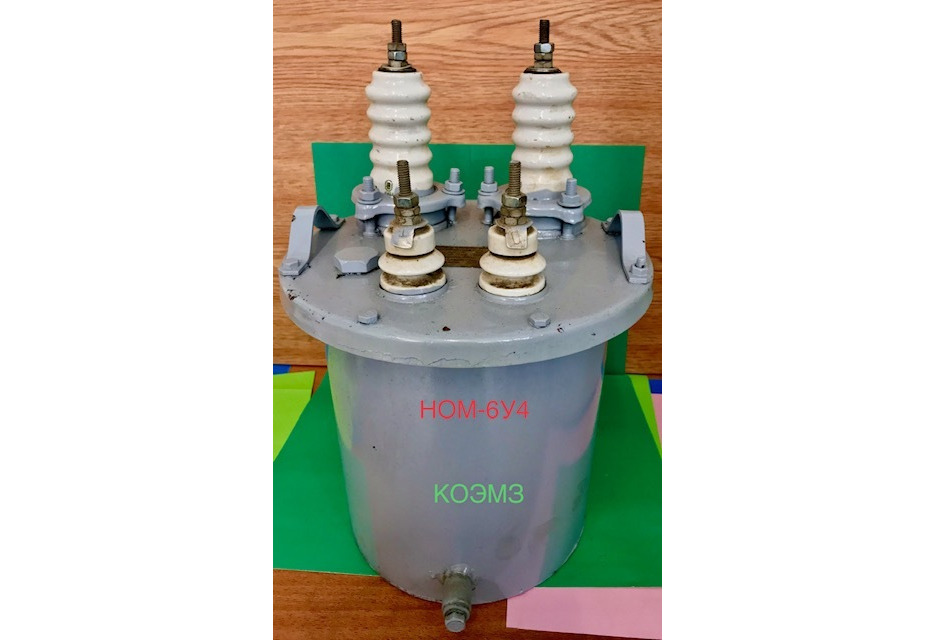

Измерительные трансформаторы напряжения. Устройство и работа

Измерительные трансформаторы напряжения предназначены для возможности измерения высокого напряжения электроустановок переменного тока путем снижения этого напряжения для подачи на защитные реле, приборы измерения и системы автоматики.

При отсутствии измерительных трансформаторов понадобилось бы применять приборы и реле с большими габаритными размерами, так как необходима надежная изоляция от высокого напряжения, которая увеличивает размеры устройств. Изготовить такое оборудование практически невозможно, так как напряжения линий могут достигать величины 110 киловольт.

Измерительные трансформаторы для замера напряжения дают возможность применять стандартные обычные приборы для измерений электрических параметров, при этом увеличивая их диапазон измерения. Защитные реле, подключаемые через эти трансформаторы, могут применяться обычного исполнения.

Гальваническая развязка, которую обеспечивают трансформаторы путем отделения измерительной цепи от высокого напряжения, позволяет создать необходимый уровень безопасности обслуживающего персонала.

Такие трансформаторы нашли свою популярность в устройствах высокого напряжения. От их качественного функционирования зависит степень точности учета расхода электрической энергии и электрических измерений, а также автоматических аварийных систем и защитных реле.

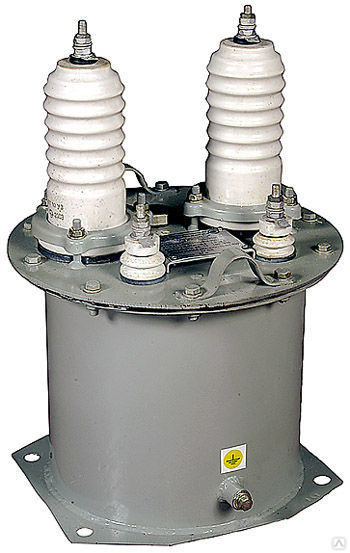

Измерительные трансформаторы устроены аналогично понижающим силовым трансформаторам, и состоят из металлического сердечника, выполненного из электротехнической листовой стали, первичной и вторичной обмоток. Трансформаторы могут оснащаться несколькими вторичными обмотками, в зависимости от конструкции и предъявляемых требований к трансформатору.

К первичной обмотке подключается высокое напряжение, а с вторичной обмотки снимается напряжение измерительными устройствами. Коэффициент трансформации такого устройства равен отношению первичного высокого напряжения к номинальному значению вторичного напряжения.

Если бы трансформатор функционировал абсолютно без потерь и с абсолютной точностью, то оба напряжения на обеих обмотках совпадали бы по фазе, и коэффициент трансформации был бы равен единице. Однако на практике коэффициент трансформации всегда меньше единицы, так как всегда имеются некоторые потери энергии при работе трансформатора.

Погрешность измерительного трансформатора зависит от:
  • Величины вторичной нагрузки.
  • Магнитной проницаемости сердечника.
  • Устройства магнитопровода.

Существуют методы снижения погрешности по напряжению путем снижения числа витков первичной обмотки, добавления различных компенсирующих обмоток.

Число витков первичной обмотки намного больше, чем вторичной. Измеряемое напряжение подается на первичную обмотку, к вторичной обмотке подключают различные измерительные приборы: вольтметры, ваттметры, фазометры и т.д.

Трансформаторы напряжения эксплуатируются в режимах, подобных холостому ходу. Это объясняется тем, что подключенный к вторичной обмотке прибор, например, вольтметр, обладает большим сопротивлением, и ток, протекающий по этой обмотке, очень незначителен.

Особенности подключения

Трансформаторы могут устанавливаться как на шинах подстанции, так и на каждом отдельном объекте. Перед электрическим монтажом необходимо осмотреть трансформатор на предмет необходимого уровня масла для масляных моделей, исправности армированных швов, целостности изоляции.

При проведении монтажа обе обмотки трансформатора должны быть завернуты в изоляцию, так как случайное касание выводов вторичной обмотки с проводами, находящимися под напряжением, может привести к возникновению на первичной обмотке опасного для жизни напряжения.

Для безопасности вторичную обмотку перед подключением заземляют. Это предотвращает возможность попадания высокого напряжения в цепи низкого напряжения при возможном пробивании изоляции.

Необходимо учитывать, что если к вторичной цепи подключить слишком много измерительных и других приборов, то величина тока вторичной цепи значительно увеличится, так же как и погрешность измерения. Вследствие этого необходимо следить, чтобы общая мощность присоединенных приборов не превзошла наибольший допустимый предел мощности, определенный инструкцией или паспортом трансформатора.

При превышении общей мощности допустимой величины целесообразно подключить дополнительный трансформатор, и переключить на него несколько приборов от первого трансформатора.

Трансформаторы должны иметь защиту от короткого замыкания, в противном случае при коротком замыкании обмотки перегреются, и изоляция будет повреждена. Для этого в цепях всех незаземленных проводников подключают электрические автоматы, а также рубильники (для образования видимого разрыва цепи при ее отключении). Первичную обмотку трансформатора чаще всего защищают путем установки предохранителей.

Разновидности

Измерительные трансформаторы классифицируются по нескольким признакам и параметрам. Рассмотрим основные из таких признаков и параметров.

По числу фаз:
  • Однофазные.
  • Трехфазные.
Количеству обмоток:
  • Трехобмоточные.
  • Двухобмоточные.
Методу охлаждения:
  • С воздушным охлаждением (сухие).
  • С масляным охлаждением.
Месту монтажа:
  • Внутренние (для монтажа внутри помещений).
  • Внешние (для установки снаружи помещений).
  • Для распределительных устройств.
По классам точности: 0,2; 0,5; 1; 3.
Измерительные трансформаторы с несколькими обмотками

К таким трансформаторам есть возможность подключения сигнализирующих устройств, которые подают сигнал о замыкании цепи с изолированной нейтралью, а также защитных устройств, защищающих от замыканий в цепи с заземленной нейтралью.

На рисунке «а» изображена схема с 2-мя вторичными обмотками. На рисунке «б» показана схема 3-х трехфазных трансформаторов. В них первичные и основные вторичные обмотки соединены по схеме звезды, а нейтральный проводник соединен с землей. На приборы измерения могут подключаться три фазы и ноль от основных вторичных обмоток. Вспомогательные вторичные обмотки соединены «треугольником». От этих обмоток поступает сумма напряжений фаз на дополнительные устройства: сигнальные, защитные и другие.

Основные схемы подключения

Наиболее простая схема с применением однофазного трансформатора изображена на рисунке 4 «а». Она используется в панелях запуска электродвигателей, на пунктах переключения напряжением до 10 киловольт, для подключения реле напряжения и вольтметра.

Схема по рисунку 4 «б» используется для неразветвленных цепей в электроустановках от 0,4 до 10 киловольт. Это дает возможность установить заземление вторичных цепей возле трансформаторов.

Во вторичной цепи, изображенной на рисунке 4 «в», подключен двухполюсный автомат вместо предохранителей. При срабатывании автомата его контакт замкнет сигнальную цепь «обрыв цепи». Вторичные обмотки заземлены в фазе В на щите. Рубильником можно выключить вторичную цепь, и обеспечить при этом видимый разрыв. Такая схема используется в электроустановках от 6 до 35 киловольт при разветвленных вторичных цепях.

На рисунке 4 «г» измерительные трансформаторы подключены схемой «треугольник-звезда». Это позволяет создать вторичное напряжение, необходимое для приборов автоматической регулировки возбуждения компенсаторов. Для надежности функционирования этих приборов предохранители во вторичных цепях не подключают.

Похожие темы:
  • Трансформаторы тока. Виды и устройство. Назначение и работа
  • Симметрирующий трансформатор. Устройство и работа. Применение

Трансформатор напряжения 20 кВ по сравнению с трансформатором напряжения 10 кВ

Анализируется превосходство уровня среднего напряжения 20 кВ по сравнению с уровнем напряжения 10 кВ, вводятся различные методы заземления нейтральной точки от 20 кВ до распределения уровня вольт, а также применение Изложен уровень напряжения 20 кВ при выборе, преобразовании и распределении оборудования. Планировка комнаты.

Класс 20 киловольт в вольт имеет много преимуществ по сравнению с классом 10 киловольт в вольт:

(1) Увеличьте мощность источника питания.

Мощность электроснабжения одноцепной линии 10 кВ , как правило, не превышает 8 000 кВА, а мощность электроснабжения одноцепной выделенной линии 20 кВ может достигать 20 000 кВА.

Источник питания с уровнем напряжения 20 кВ обеспечивает в два раза большую мощность, чем уровень напряжения 10 кВ, что особенно эффективно для сверхвысоких зданий или аппаратных сетей связи с высокой плотностью нагрузки.

(2) Расширьте радиус энергоснабжения и уменьшите количество подстанций электроснабжения. Соответственно сократить объем землепользования и сэкономить много социальных затрат.

При одинаковой плотности нагрузки радиус электроснабжения класса от 20 киловольт до вольт в 1,26 раза больше, чем у класса напряжения 10 кВ, а площадь электроснабжения в 1,6 раза больше, чем у класса напряжения 10 кВ.

(3) Экономия цветных металлов и снижение потерь в линии. При том же уровне нагрузки потери мощности в классе среднего напряжения 20 кВ  составляют лишь 1/4 потерь в классе напряжения 10 кВ.

Класс напряжения 20 кВ будет использоваться все чаще.

В данной статье анализируются и обсуждаются проблемы, на которые необходимо обратить внимание при проектировании клиентских подстанций 20 кВ.

Содержание

Метод заземления нейтрали класса среднего напряжения 20 кВ

Методы заземления нейтрали на уровне 20 кВ в основном делятся на три типа:

Нейтральная точка в системе не заземлена.

Аналогично существующей 10 кВ.

Этот метод заземления обеспечивает хорошую непрерывность электропитания, но максимальное перенапряжение промышленной частоты, возникающее при однофазном заземлении, примерно в 3,5 раза превышает максимальное фазное напряжение, что требует высокого уровня изоляции оборудования.

Узнайте больше о трансформаторе, все, что вам нужно знать

20 Методы заземления нейтральной точки на уровне киловольт в вольт в основном делятся на три типа:

Система заземления нейтральной точки с низким сопротивлением.

Этот метод заземления может эффективно снизить перенапряжение промышленной частоты при однофазном замыкании на землю, а максимальное перенапряжение промышленной частоты в 2,5 раза превышает максимальное фазное напряжение.

Однако этот способ подачи питания увеличивает количество отключений и время отключения линии, а также создает большой ток короткого замыкания, что приводит к большому ступенчатому напряжению, что создает угрозу безопасности окружающих людей и оборудования.

Знать основные методы заземления нейтрали энергосистем

Система заземления дугогасительного кольца в нейтральной точке.

Система заземления кольца для подавления дуги в нейтральной точке компенсирует ток конденсатора, ток заземления при однофазном коротком замыкании невелик, и это может позволить линии продолжать работать в течение периода времени, когда происходит однофазное короткое замыкание. .

При однофазном замыкании максимальное перенапряжение промышленной частоты в 3,2 раза превышает максимальное фазное напряжение.

Системы заземления нейтрали с низким сопротивлением подходят для систем с емкостными токами более 150 А для методов прокладки кабеля.

Система заземления дугогасительного кольца в нейтральной точке подходит для систем с емкостным током от 10 до 150 А.

Системы с незаземленной нейтралью подходят для систем с емкостным током менее 10 А.

Последние две системы заземления более накладные расходы.

В новой системе напряжением от 20 кВ до вольт обычно применяется метод заземления дугогасительного кольца в нейтральной точке или метод заземления с низким сопротивлением.

Когда цепь распределения электроэнергии 10 кВ повышается до 20 кВ, необходимо переоценить емкостной ток системы и выбрать метод заземления нейтрали в соответствии с величиной емкостного тока и условиями сети, т.е. возможны три способа заземления.

Выбор режима работы нейтральной точки распределительной сети зависит от многих факторов, таких как уровень перенапряжения в системе, уровень изоляции оборудования, выбор компонентов защиты от перенапряжения, чувствительность релейной защиты, а также безопасность и надежность работы системы. .

Для проектировщиков электрооборудования перед проектированием системы необходимо полностью связаться с отделом электроснабжения и понять метод заземления нейтрали его высоковольтной системы.

Как подобрать
проводку трансформатора сухого типа

Как выбрать подстанцию ​​20 кв на вольт?

Внутри подстанции 20 кВ: Трансформатор 20 кВ

Трансформаторы уровня напряжения 20 кВ делятся на масляные трансформаторы и трансформаторы сухого типа.

Группой проводки обмотки трансформатора среднего напряжения 20 кВ обычно является Dyn11 или Yyn0.

Первичное напряжение распределительного трансформатора составляет ±5% или ±2. 5%.

Для масляных трансформаторов выберите сопротивление короткого замыкания 5,5% или 6%, для сухих трансформаторов выберите сопротивление короткого замыкания 6%.

Уровень изоляции трансформатора 20 кВ показан в таблице 1.

Уровень изоляции трансформатора 20 кВ

Внутри подстанции 20 кВ: Распределительное устройство

, автоматические выключатели, высоковольтные разъединители, предохранители и др.

Мощность короткого замыкания подстанции зависит от выбора распределительного устройства.

В принципе, мощность короткого замыкания шины 20 кВ на вольт контролируется при токе 20 кА и ниже.

Поэтому мощность короткого замыкания оборудования может быть выбрана равной 25 кА, за исключением специальных систем большой мощности.

Узнайте больше о
как выбрать расчет трансформаторов, используемых на подстанции.

Внутри подстанции 20 кв на вольт: Принадлежности

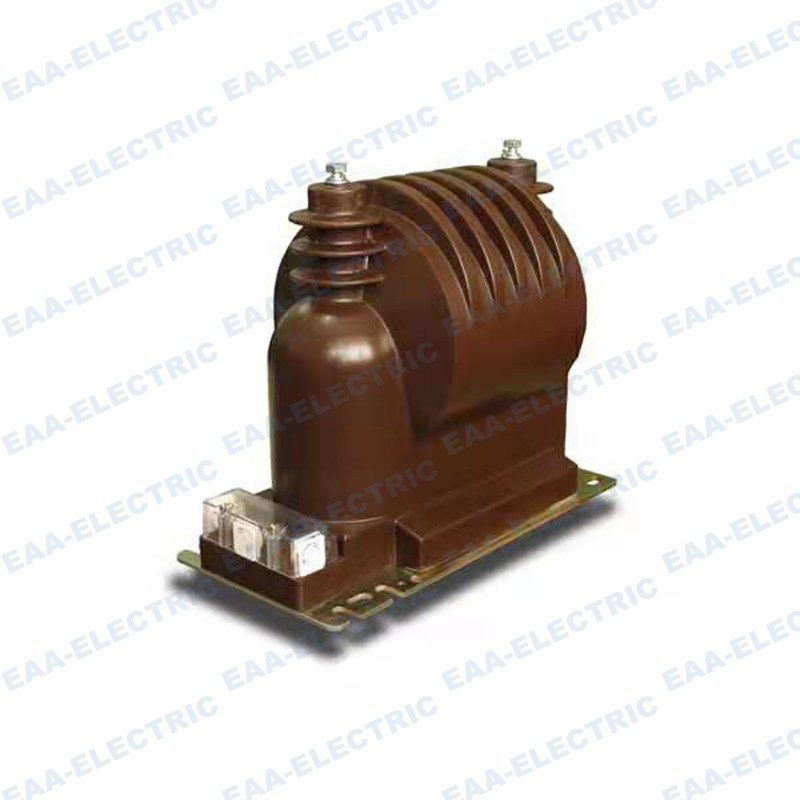

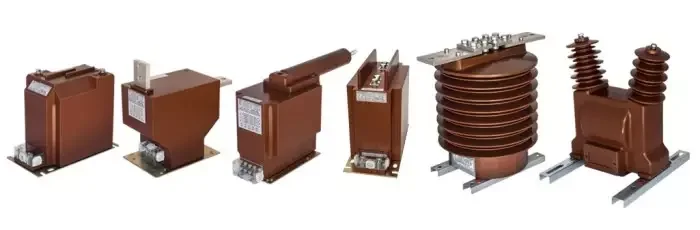

Принадлежности включают разрядники, трансформаторы напряжения, трансформаторы тока и т. д.

Коэффициент трансформации и уровень точности трансформатора среднего напряжения 20 кВ указаны в таблице поставки. Трансформатор тока нулевой последовательности использует тип быстрого насыщения кольцевого типа.

Номинальная мощность трансформатора среднего напряжения 20 кВ: 0,2 класса 30 ВА, 0,5 класса 50 ВА, 3P класса 100 ВА, должен быть оснащен устройством подавления гармоник.

При измеряемом напряжении 1,2 Um/3 кВ частичный разряд устройства среднего напряжения
20 кВ и трансформатора тока не должен превышать 10 пКл, и должен быть предоставлен отчет об испытаниях. 10 кВ, но уровень изоляции оборудования 20 кВ, такого как трансформаторы, распределительные шкафы и т. д., выше 10 кВ, а электрическое расстояние больше 10 кВ.

Размер оборудования 20 киловольт в вольт больше, чем у оборудования 10 кВ, а размер обычно используемого распределительного устройства 20 кВ составляет 1 000 мм × 2 200 мм × 2 330 мм.

Шаг размещения оборудования соответственно увеличен, и расположение трансформатора 20 кВ и выключателя показано в Таблице 4 и Таблице 5. Как превратить подстанцию ​​10 кВ в подстанцию ​​20 кВ?

Так как уровень напряжения 20 кВ давно не внедряется, то и само местное бюро электроснабжения может не иметь подстанций 110/20 кВ. В этом случае бюро электроснабжения может потребовать от клиентов принять схему перехода 10 (20) кВ.

Бюро электроснабжения сначала поставляет потребителям электроэнергию на уровне напряжения 10 кВ.

После постройки подстанции 20 кВ энергоснабжения уровень напряжения будет повышен.

В схеме перехода часть оборудования может использоваться совместно, а часть оборудования нуждается в замене.

Можно выбрать трансформатор 20(10)/0,4 кВ, который производится многими производителями, такими как ABB, Fuji и отечественные Shunte и т. д.; распределительное устройство, автоматический выключатель, выключатель нагрузки, трансформатор тока и т. д. можно выбрать на 20 кВ, после обновления заменить нельзя; предохранители, трансформаторы напряжения, разрядники и т.п. нужно подбирать по 10 кВ.

После повышения напряжения необходимо перейти на изделие 20 кВ.

Необходимо знать
Распределительный трансформатор 10 кВ

Обсуждение сопротивления заземления

Существует три типа систем заземления нейтрали для класса напряжения 20 кВ:

  • Система заземления с низким сопротивлением нейтрали.
  • Система заземления дугогасительного кольца в нейтральной точке.
  • Нейтральная точка системы не заземлена.
  • Первый относится к сильноточной системе заземления, а два последних относятся к слаботочной системе заземления.

Когда дугогасительная катушка в нейтральной точке заземлена или не заземлена для 20 кВ, ток заземления клиентской подстанции невелик, и нет необходимости проверять напряжение прикосновения и ступенчатое напряжение.

При использовании системы заземления нейтральной точки 20 кВ с низким сопротивлением из-за относительно большого тока заземления системы для клиентской подстанции необходимо проверить шаговое напряжение и напряжение прикосновения, чтобы убедиться, что оно соответствует условиям безопасности. .

Расчет показывает, что сопротивление менее 1 Ом безопасно без подробной информации о подстанции.

Если значение сопротивления заземляющей сетки не может быть меньше 1 Ом из-за условий, контактное напряжение и ступенчатое напряжение должны быть проверены в соответствии с расчетом максимального тока заземления.

Заключение

Уровень напряжения 20 кВ широко используется в Европе, Японии и т. д. и включен в стандарт Международной электротехнической комиссии.

С точки зрения стоимости, первоначальные инвестиции в электроснабжение 20 кВ будут примерно на 30% выше, чем стоимость 10 кВ.

Это не включает план перехода, если есть план перехода, стоимость увеличится.

Однако тариф на электроэнергию на уровне напряжения 20 кВ обычно применяется на уровне 35 кВ. В долгосрочной перспективе это также может сэкономить много энергии для предприятий, которые потребляют много электроэнергии.

Конечно, учитывая общую ситуацию в стране, особенно сейчас, когда пропагандируются энергосбережение и сокращение выбросов.

Преимущества системы 20 кВ не ограничиваются этим.

Загрузить ресурс

О Daelim

Последние сообщения

сердечники трансформатора сухого типа

Преимущества и недостатки круглых и продолговатых сердечников для трансформаторов сухого типа В этом документе анализируется

Слияние Эфириума

Слияние Ethernet, эра крупных майнинговых машин Майнинг начался в 14:00 15 сентября

ремонт трансформатора

Содержание Комплексное решение для реконструкции трансформатора В этом документе для трансформатора 40 МВА/110 кВ

О Bin Dong

Здравствуйте, я Бин, генеральный директор Daelim, ведущего производителя трансформаторов. Если у вас возникли проблемы при поиске оборудования, вам нужно сообщить нам об этом.

Нажмите здесь

Китайский производитель источников питания, разъединителей, поставщиков трансформаторов тока

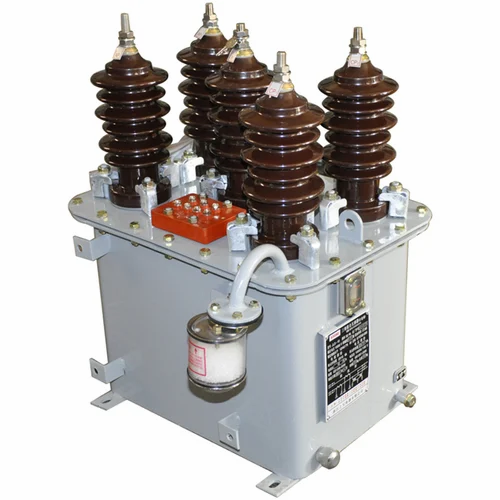

Основная продукция: CT PT Трансформатор тока/трансформатор напряжения

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Lxk-80, 100, 120, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300 Трансформатор тока нулевой последовательности с открытой рамой Кольцевой тип CT Открытый разъемный сердечник

Цена на условиях ФОБ: 26-166 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь прямо сейчас

Горячие продажи с ценовым преимуществом: вырез предохранителя, предохранитель-разъединитель, рубильник

видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты – AC-DC Импульсный источник питания 15 Вт-1500 Вт в наличии

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

Вид бизнеса: Производитель/фабрика и торговая компания
Основные продукты: Источник питания , Изолирующий выключатель , Трансформатор тока , Преобразователь напряжения , Предохранитель
Количество работников: 155
Год основания: 1998-05-08
Сертификация системы менеджмента: ИСО 9001, ИСО 14001
Среднее время выполнения: Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: в течение 15 рабочих дней
Информация отмечена проверяется СГС

Основанная в 1988 году, мы специализируемся на производстве импульсных источников питания, трансформаторов тока, трансформаторов напряжения, предохранителей и разъединителей. Donghua предлагает широкий выбор высококачественных импульсных источников питания, трансформаторов, предохранителей, разъединителей и профессиональных продуктов.

Чтобы поставлять нашим клиентам совершенные продукты, мы создали отдел исследований и разработок с более чем 20 опытными инженерами, а также следуем полному набору компьютеризированной системы управления. Более того, как ISO9001 сертифицированная компания, мы принимаем …

Посмотреть все

Мастер-класс

13 шт.

Офисная площадь

Устройство для проверки рубильника

Весь образ компании

Склад запасных частей

Предохранитель-разъединитель Испытательное устройство

DHECN Новый завод

Производственная линия

Процедура испытаний на сжигание

подключаемая процедура

Производственное устройство

процедура ремонтной сварки

Процедура испытаний готовой продукции

склад компонентов

Отправьте сообщение этому поставщику

* От:

* Кому:

г-н Цян Чен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете? Опубликовать запрос на поставку сейчас

Трансформатор

10 кВ Полное руководство по часто задаваемым вопросам – Daelim

Трансформатор Daelin 10 кВ доступен в различных моделях и стилях, чтобы соответствовать различным выходным напряжениям и сценариям использования как на первичной, так и на вторичной стороне. Это руководство содержит ответы на часто задаваемые вопросы о трансформаторах 10 кВ, их характеристиках и применении.




Содержание

1. Что такое трансформатор на 10 кВ?

2. Какие бывают трансформаторы 10 кВ?

  • Однофазный трансформатор 10 кВ
  • Сухой трансформатор 10 кВ
  • Трансформатор масляный 10 кВ

3. Каков максимальный номинал трансформатора 10 кВ?
4. Каковы области применения трансформаторов 10 кВ?

5. Каковы области применения трансформаторов 10 кВ?

6. Технические характеристики трансформатора 10 кВ

  • Технические характеристики масляного трансформатора
  • Технические характеристики трехфазного трансформатора, монтируемого на подушке
  • Технические характеристики однофазного трансформатора, монтируемого на подушке
  • Технические характеристики трансформатора сухого типа
  • Технические характеристики однофазного трансформатора воздушной линии

    7 9025

    Насколько тяжелым является трансформатор 10 кВ?
    8. Трансформатор 10кв цена
    9. Что произойдет, если трансформатор перегружен?
    10. Что произойдет, если произойдет скачок напряжения?
    11. Как купить трансформатор 10 кВ?
    12. Быстрый поиск неисправностей линии 10 кВ
    13. Оценка неисправности заземления линии 10 кВ
    14. Оценка изоляции замыкания на землю линии 10 кВ
    15. Как обслуживать трансформатор 10 кВ?
    16. Каков срок службы трансформатора 10 кВ?



Что такое трансформатор 10 кВ?



Трансформатор 10 кВ представляет собой распределительный трансформатор , который обычно используется в линиях электропередачи. Его напряжение на стороне высокого напряжения составляет 10 кВ, а напряжение на стороне низкого напряжения составляет 400 В, 415 В, 480 В, 220 В, 110 В и т. д. Трансформатор 10 кВ обычно представляет собой силовой трансформатор, работающий в распределительной сети. Это электрическое устройство преобразует напряжение с одного уровня на другой, обычно между первичной и вторичной обмотками. Трансформаторы 10 кВ используются в различных условиях, включая распределительные подстанции, промышленные объекты и коммерческие здания.



Трансформатор 10 кВ обычно называют «распределительным». Это связано с тем, что он использует закон электромагнитной индукции для передачи переменного тока (AC) с понижением напряжения от первичной обмотки к вторичной. Вторичная обмотка обеспечивает более низкое напряжение, которое использует заказчик.



Подробнее: Как выбрать лучший распределительный трансформатор?



Какие существуют типы трансформаторов 10 кВ?

Три (3) основных типа трансформаторов 10 кВ:

Однофазный трансформатор 10 кВ

Однофазный трансформатор 10 кВ является наиболее распространенным типом трансформатора 10 кВ. Он используется для подачи электроэнергии в домохозяйства или малые предприятия, использующие однофазное питание. Первичная обмотка однофазного трансформатора подключена к сети, а вторичная обмотка подключена к нагрузке. Существует два типа однофазных трансформаторов, производимых Daelim: один трансформатор для монтажа на опоре, а другой — трансформатор для монтажа на подушке. Максимальная мощность однофазного трансформатора может составлять 333 кВА.

Подробнее: Советы по однофазному трансформатору



Сухой трансформатор 10 кВ

Сухой трансформатор 10 кВ — это тип трансформатора, в котором в качестве основной охлаждающей среды используется воздух, а не масло. Это делает их более экологичными, чем масляные трансформаторы, так как отсутствует риск разливов масла.



Сухие трансформаторы не так эффективны, как масляные трансформаторы, так как у них больше тепловых потерь. Тем не менее, они обеспечивают простоту использования и менее дорогой ценник. Кроме того, сухие трансформаторы 10 кВ также проще в обслуживании, чем масляные трансформаторы. Трансформатор сухого типа обычно имеет максимальную мощность 2500 кВА и высокое напряжение до 35 кВ. Сухой трансформатор Daelim с литой изоляцией может достигать большей мощности и напряжения.

Читать далее:  Полное руководство по сухому трансформатору с литой изоляцией

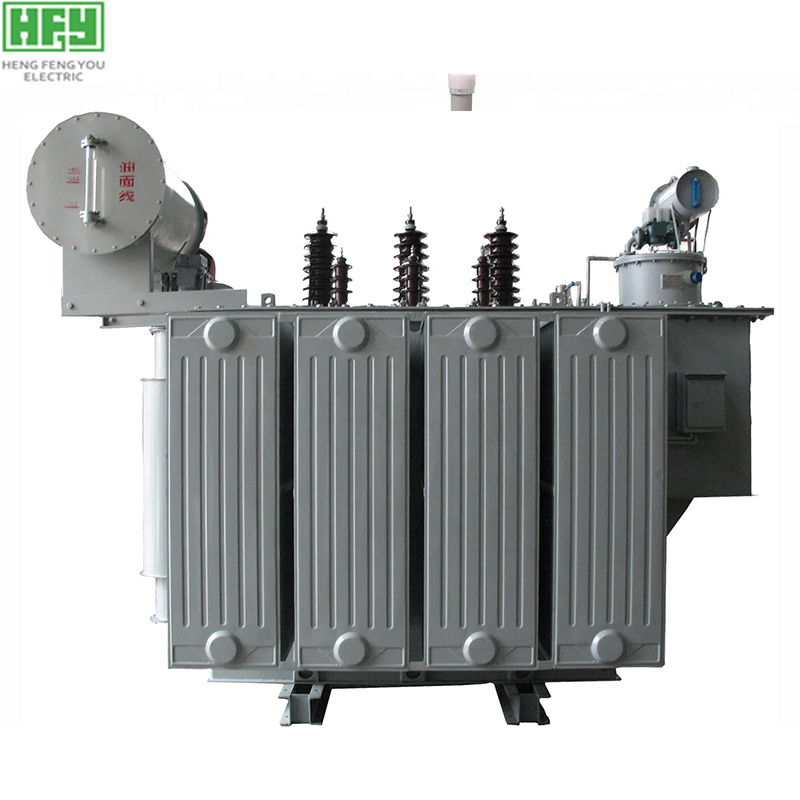

Масляный трансформатор 10 кВ


Основной трансформатор с масляным охлаждением на 10 кВ. Масляные трансформаторы более эффективны, чем трансформаторы с воздушным охлаждением, поскольку они имеют меньшие тепловые потери.



Однако масляные трансформаторы дороже в обслуживании, чем трансформаторы сухого типа. Но закупочная цена ниже трансформатора сухого типа. Кроме того, масляные трансформаторы также представляют опасность разливов масла, что наносит ущерб окружающей среде.



Масляные трансформаторы, разработанные и произведенные Daelim, в основном включают трехфазный трансформатор , устанавливаемый на подушке , и трансформатор подстанции . Оба этих трансформатора имеют герметичную конструкцию, поэтому проблема утечки масла решена. Он также имеет характеристики низких потерь и сильных механических свойств. Компоновку трансформатора можно настроить в соответствии с вашими потребностями или техническими требованиями проекта. Команда инженеров Daelim имеет 20-летний опыт работы в зарубежных проектах по трансформаторам, будь то ANSI/IEEE, CSA, AS, DOE, ГОСТ и другие международные стандарты, которые могут быть полностью удовлетворены. Трансформаторы Daelim отличаются высоким качеством продукции и длительным сроком службы, а также имеют сертификаты продукции, такие как UL/cUL, CSA, IEEE, CESI, а также отчеты об испытаниях сторонних организаций, таких как SGS.

Получите это сейчас: Как много вы знаете о различных типах трансформаторов?



Какой максимальный номинал трансформатора 10 кВ?

Среднее номинальное напряжение трансформатора на 10 кВ обычно составляет десять или ниже или находится в диапазоне от 10 до 35 кВ с мощностью 6300 кВА, которая предназначена для конечного пользователя. В результате трансформаторы на 10 кВ являются универсальными трансформаторами, которые можно использовать для различных применений и стилей как внутри, так и снаружи помещений.



Кроме того, трансформаторы 10 кВ могут иметь различные схемы обмотки, такие как треугольник/звезда, зигзаг и Скотт-Т. Эти различные схемы обмотки имеют различные преимущества и недостатки, которые будут более подробно обсуждаться позже.



Каковы характеристики трансформатора 10 кВ?

Номинальное напряжение трансформатора 10 кВ может быть ниже 10 кВ или от 10 до 35 кВ. Мощность трансформатора 10 кВ обычно составляет 6300 кВА. Первичная обмотка может быть треугольником или звездой, а вторичная обмотка может быть зигзагообразной, Скотт-Т или треугольник/звезда.



Трансформатор 10 кВ имеет различные характеристики, которые делают его пригодным для различных применений. К ним относятся:

Низкий импеданс

Низкий уровень шума

Высокая эффективность

Компактный размер

Light Beecle

Легко установить

4444. Power Transformer — полное руководство по часто задаваемым вопросам



Характеристики трансформатора 10 кВ

Трансформаторы 10 кВ имеют разные характеристики мощности в зависимости от типа. Ниже приведены технические характеристики некоторых распространенных типов трансформаторов.

Спецификации нефтяных трансформаторов

. 0003

On-load loss

Weight(kg)

315kVA

465W

3650W

1005

400kVA

560W

4300W

1170

500kVA

670W

5100W

1370

630kVA

840W

6200W

1700

800kVA

980W

7500W

2025

1000kVA

1190W

10300W

2290

1250kVA

1360W

12000W

2680

1600kVA

1640W

14500W

3160

2000kVA

1980W

18500W

4020

2500kVA

2450W

23500W

4810



Three phase pad mounted transformer specifications

Power Рейтинги

Depth

Height

With

75kVA

65

66

46

112. 5kVA

65

66

46

150kVA

66

69

46

225kVA

69

69

50

300kVA

71

69

53

500kVA

70

74

62

750kVA

72

75

72

1000kVA

75

78

75

1500kVA

83

83

80

2000kVA

89

86

85

2500kVA

96

87

88



Get it now: Solar Transformer – Your ultimate guide



Single phase pad mounted transformer specifications

Power Ratings

Высота (мм)

Depth(mm)

With(mm)

10kVA

840

740

610

15kVA

840

740

610

25kVA

840

740

610

37. 5kVA

840

740

610

50kVA

840

740

610

75kVA

840

740

610

100kVA

910

1200

965

167kVA

1000

1200

965

250kVA

1250

1300

1430



Dry-type transformer specifications

Read more: Ultimate guide of cast resin dry-type transformer

Power Ratings

No-load loss

Потери под нагрузкой

Weight(kg)

160kVA

540W

2130W

1420

200kVA

620W

2530W

1660

250kVA

720W

2760W

1830

315kVA

880W

3470W

1900

400kVA

980W

3990W

2030

500kVA

1160W

4880W

2250

630kVA

1340W

5880W

2900

800kVA

1520W

6960W

3450

1000kVA

1770W

8130W

3820

1250kVA

2090W

9690W

4270

1600kVA

2450W

11730W

5230

2000kVA

3050W

14450W

5980

2500kVA

3600W

17170W

7130



Single phase overhead transformer specifications

Power Ratings

No-load loss

On-load loss

Вес (фунты)

5kVA

19W

75W

240

10kVA

36W

120W

240

15kVA

50W

195W

300

25kVA

80W

290W

400

37. 5kVA

105W

360W

500

50kVA

135W

500W

600

75kVA

190W

650W

900

100kVA

210W

850W

1100

167kVA

350W

1410W

1600

Read my article on  The Ultimate Guide to 50kVA Transformer



Каковы области применения трансформаторов 10 кВ?

Трансформаторы 10 кВ могут использоваться в различных условиях, включая распределительные подстанции, промышленные объекты и коммерческие здания.



Распределительные подстанции: трансформаторы 10 кВ используются на распределительных подстанциях для понижения напряжения в сети передачи до уровня, который может использовать потребитель.



Промышленные объекты: трансформаторы 10 кВ также используются на промышленных объектах, таких как заводы и электростанции. В этих условиях трансформаторы на 10 кВ используются для понижения напряжения в сети передачи до уровня, который может использовать оборудование.



Коммерческие здания: Трансформаторы 10 кВ также используются в коммерческих зданиях, таких как офисные здания и торговые центры. В этих условиях трансформаторы на 10 кВ используются для понижения напряжения в распределительной сети до более приемлемого уровня.



Жилые дома: Трансформаторы 10 кВ также могут использоваться в жилых домах. В этих условиях трансформаторы на 10 кВ используются для понижения напряжения в распределительной сети до лучшего и более устойчивого уровня.

Продолжайте читать:  Полное руководство по часто задаваемым вопросам по ветряным трансформаторам Daelim



Насколько тяжелым является трансформатор 10 кВ?

Вес зависит от типа трансформатора 10 кВ.



Однофазный трансформатор 10 кВ обычно весит около 140 фунтов (фунтов) или 64 кг (кг)



Сухой трансформатор 10 кВ обычно весит около 850 фунтов. или 1873 кг.



Масляный трансформатор на 10 кВ обычно весит около 4000 фунтов. или 8 182 кг.

Когда дело доходит до веса, необходимо учитывать некоторые факторы, например материал, использованный для изготовления трансформатора. Например, литой трансформатор на 10 кВ будет весить меньше, чем масляный трансформатор на 10 кВ.



Также необходимо определить тип системы охлаждения трансформатора. Трансформаторы с воздушным охлаждением обычно легче масляных трансформаторов. Наконец, размер трансформатора также влияет на его вес — большие трансформаторы будут весить больше, чем меньшие и более компактные.



Цена трансформатора 10 кВ

Из вышеизложенного мы знаем, что трансформаторы 10 кВ делятся на множество типов и спецификаций, и цена будет варьироваться в зависимости от различных типов и спецификаций. Вообще говоря, чем больше мощность трансформатора, тем выше будет стоимость, а цена сухого трансформатора той же мощности выше, чем цена масляных трансформаторов. Разумеется, на стоимость повлияют и комплектующие трансформатора. Если вы используете всемирно известные бренды, такие как ABB/Siemens/Schneider/Qualitrol/MR, цена будет намного выше. Цена трансформатора 10 кВ варьируется в зависимости от типа, размера и марки трансформатора, который вы собираетесь приобрести.



Однофазный трансформатор на 10 кВ обычно стоит от 1000 до 2000 долларов США.



Сухой трансформатор на 10 кВ обычно стоит от 3 000 до 15 000 долларов США.



Масляный трансформатор на 10 кВ обычно стоит от 1000 до 15 000 долларов США.

Трехфазный трансформатор на подстанции 10 кВ обычно стоит от 5 000 до 35 000 долларов США. Конкретная цена трансформатора должна определяться в соответствии с конкретными техническими требованиями, такими как тип трансформатора, мощность, импеданс и значение эффективности.



Как видите, существует большая разница в цене на разные типы трансформаторов 10 кВ. Это связано с различными требованиями к дизайну, производству и комплектующим. Поэтому, когда вы покупаете трансформатор на 10 кВ, вы должны выбрать его в соответствии со своим бюджетом и конкретными требованиями пользователя.

Читайте дальше:  Трансформаторы 167 кВА: полное руководство по часто задаваемым вопросам



Что произойдет, если трансформатор перегружен?

Если трансформатор перегружен, это приведет к его перегреву. Это может повредить трансформатор и потенциально привести к пожару.



Важно избегать перегрузки трансформатора, так как это может привести к серьезному повреждению. Если вы не уверены, какую мощность может выдержать ваш трансформатор, вам следует ознакомиться с инструкциями производителя. Ваша система изнашивается быстрее, если вы часто перегружаете трансформатор.



Небольшие ступенчатые перегрузки не приведут к повреждению трансформатора, но сократят срок его службы. Перегрузка трансформатора также может привести к аннулированию гарантии, поэтому перед использованием трансформатора ознакомьтесь с инструкциями производителя.



Кроме того, вам также следует избегать использования трансформатора, который не рассчитан на используемое вами напряжение. Например, использование трансформатора на 10 кВ для питания системы на 20 кВ может повредить трансформатор и потенциально привести к пожару.

Вам могут понравиться: Хотите узнать больше о трансформаторе 34,5 кВ?



Что произойдет, если произойдет скачок напряжения?

Скачок напряжения может привести к повреждению трансформатора. Скачок напряжения — это внезапное повышение напряжения, которое может длиться несколько секунд или минут. Скачки напряжения могут быть вызваны ударами молнии, перебоями в подаче электроэнергии или электрическими авариями.



Скачок напряжения на трансформаторе может привести к его перегреву и возможному возгоранию. Кроме того, скачок напряжения может повредить электрические компоненты трансформатора.



Для защиты трансформатора от скачков напряжения необходимо установить устройство защиты от перенапряжений. Устройство защиты от перенапряжения поглотит избыточное напряжение и предотвратит повреждение трансформатора. Итак, подумайте об установке сетевого фильтра, если вы живете в районе, где скачки напряжения являются обычным явлением.



Как преобразовать ампер в кВА?

Вы можете преобразовать ампер в кВА, используя следующую формулу:



S = I x V / 1000, где:



I — сила тока в амперах,



V — напряжение в вольтах,



и S — результирующая мощность в киловольт-амперах или кВА

Помните, что эта формула применима только к однофазному трансформатору , что идеально, поскольку в большинстве домов используется только однофазное питание.



Например, если у вас есть трансформатор с силой тока 20 и напряжением 10 000, расчет будет следующим:



S = 20 x 10 000 / 1000



S = 200 кВА



Этот пример показывает, что вам нужен трансформатор на 200 кВА для питания устройства с силой тока 20 и напряжением 10000.

Подробнее:  Руководство по трансформаторам 11 кВ 2022-Daelimtransformer



Как купить трансформатор 10 кВ?

При покупке трансформатора 10 кВ необходимо учитывать следующие факторы:



Тип трансформатора, который вам нужен (с воздушным охлаждением или масляный)

Рейтинг питания (KVA)

Первичное напряжение (V)

Вторичное напряжение (V)

Частота (Гц)

Тип соединения (Delta или Wye )



Класс изоляции (A, B, F или H)



Превышение температуры (°C)



Способ монтажа (напольный или настенный)

Учитывая эти факторы, вы можете начать покупать трансформатор на 10 кВ. Обязательно сравните цены от разных поставщиков, чтобы убедиться, что вы получаете наилучшее предложение. Кроме того, перед покупкой обязательно прочитайте отзывы.



При покупке трансформатора на 10 кВ обратите внимание на несколько советов:



Убедитесь, что покупаете трансформатор с номиналом, соответствующим используемому напряжению.



Не перегружайте трансформатор.



Установите устройство защиты от перенапряжений для защиты трансформатора от скачков напряжения.



Преобразуйте ампер в кВА по формуле: S = I x V / 1000.



Сравните цены разных поставщиков и прочитайте отзывы перед покупкой.



В магазине Daelim вы найдете лучший выбор трансформаторов на 10 кВ. Получите цитату от нас сегодня!



Следуя этим советам, вы обязательно найдете трансформатор на 10 кВ, который лучше всего соответствует вашим потребностям. Если у вас есть какие-либо вопросы, наша команда Daelim всегда рада помочь. Посетите наш сайт прямо сейчас, чтобы получить бесплатное предложение!



Подробнее: Как приобрести трансформатор 3000 кВА в США и Канаде



Быстрый поиск неисправностей линии 10 кВ



Авария происходит на разных участках линии, и действие релейной защиты различно.



Срабатывание защиты от быстродействующих токов: Диапазон защиты от быстродействующих токовых защит, как правило, самый большой, когда короткое замыкание происходит в максимальном режиме работы системы, что составляет около 50 % от общей длины линия. Когда линия находится в минимальном рабочем режиме, диапазон защиты наименьший и составляет от 15% до 20% от общей длины линии. Поэтому, если срабатывает быстродействующее устройство токовой защиты, это означает, что место повреждения в основном расположено на переднем участке линии (со стороны подстанции).



Срабатывание устройства защиты от перегрузки по току: диапазон защиты от перегрузки по току составляет 100 % от защищаемой линии. Однако устройство защиты от перегрузки по току обычно одновременно оснащается реле задержки времени. При использовании в сочетании с быстродействующим защитным устройством оно обычно срабатывает при возникновении неисправности в задней части линии.



Попробуйте бесплатно: Руководство по защите нейтрали трансформатора



Быстродействующая защита по току и защита от перегрузки по току действуют одновременно и срабатывают: Эта ситуация обычно означает, что точка повреждения находится в общем диапазоне защиты от перегрузки по току и защиты от перегрузки по току, и большинство точек неисправности расположены в середине строки.



Поэтому при срабатывании выключателя подстанции необходимо своевременно исследовать срабатывание релейной защиты. В соответствии с типом действия и характеристиками устройства релейной защиты приблизительно определите характер и масштаб неисправности.



Решение о нарушении заземления линии 10 кВ



После получения извещения дежурного диспетчера о заземлении линии персонал подстанции или электромонтёр завода и шахты должен знать: какая фаза заземлен, и каково значение напряжения заземления каждой фазы. Значение меняется, значение постоянно меняется или стабильно, чтобы можно было дополнительно проанализировать ситуацию с заземлением. Найдите точку отказа как можно скорее.



① Одно фазное напряжение близко к нулю, два других фазных напряжения увеличиваются в √3 раза, а трехфазное фазное напряжение не изменяется, что является металлическим заземлением.



Одно напряжение фаза-земля уменьшается, но не равно нулю, а два других напряжения фаза-земля увеличиваются, но не повышаются в √3 раза, что относится к неметаллическому заземлению.



Читайте дальше: Руководство по защите электрических трансформаторов



② Напряжение одной фазы относительно земли увеличивается, а напряжение двух других фаз уменьшается, что характерно для неметаллического заземления и обрыва высоковольтной фазы.



1) При отключении высокого напряжения провод со стороны нагрузки падает на мокрую землю, а две фазы без отключения подключаются к проводу заземления через нагрузку, образуя неметаллическое заземление. Поэтому напряжение на землю уменьшается, а напряжение на землю увеличивается при отключении отключенной линии.



2) Высоковольтный разъединитель не попадает на землю или не падает на предмет с плохой проводимостью, или предохранитель на линии перегорает в одной фазе. Отсоединенная линия заземления длинная, что приводит к неуравновешенности трехфазного тока емкости на землю, что приводит к двухфазному напряжению заземления. Он также нестабилен, и ток емкости отключенной линии становится меньше по отношению к земле, и напряжение относительно земли относительно повышено. Две другие фазы относительно низки.



3) Фазная обмотка сгоревшей фазы распределительного трансформатора касается заземления корпуса, снова перегорает высоковольтный предохранитель, а остальные две фазы заземляются через обмотки. Поэтому напряжение сгоревшей фазы относительно земли увеличивается, а двух других фаз уменьшается.



Дополнительная информация: Полное руководство по трансформатору подстанции



③ Отличайте обрыв фазы высокого напряжения от неметаллического заземления.



Отсоединенная линия высокого напряжения не приземляется или падает на объект с плохой проводимостью, или предохранитель на линии плавит одну фазу, а отсоединенная линия заземления длинная, что приводит к трехфазной емкости по отношению к земле. ток будет несимметричным, что приведет к несимметричному двухфазному напряжению заземления. Уравновешенный, емкостной ток отключенной линии становится меньше относительно земли, напряжение относительно земли относительно увеличивается, а две другие фазы относительно низки.



После получения уведомления от диспетчера персонал подстанции должен отделить обрыв высоковольтной фазы от неметаллического заземления и определить, является ли это обрывом высоковольтной фазы или неметаллическим заземлением. проверив, сбалансировано ли напряжение на конечном пользователе. У отключенного пользователя только двухфазное электричество, а напряжение нагрузки заземленного пользователя существенно не меняется.



Читайте дальше: Как приобрести силовой трансформатор мощностью 2 МВА?



Оценка замыкания на землю линии 10 кВ



Метод общей оценки сотрясения изоляции позволяет быстро и эффективно найти изолятор с плохой изоляцией, что становится ключом к обнаружению замыкания на землю линии.



Метод полного сотрясения изоляции линии больше подходит для линий 10 кВ небольшой длины, с меньшим количеством распределительных трансформаторов и без пересечения других линий 10 кВ и выше. Перед внедрением метода полного сотрясения изоляции линии следует принять меры безопасности, чтобы исключить возможность обратной передачи мощности на испытательную линию, особенно когда заземляющий провод короткого замыкания не может быть подвешен на обоих концах рабочей линии до обеспечить личную безопасность. По обеим сторонам от точки максимального сегмента линии (точки разрыва, которая может разделить линию на ближайшие переднюю и заднюю части) ответвление, отвечающее указанным выше условиям, также может рассматриваться как испытание на общую стойкость изоляции линии к вибрации.



Этот метод подходит не только для контроля уровня изоляции линии, чтобы определить общее состояние изоляции линии, но также подходит для ситуации, когда традиционный метод обработки не может найти замыкание на землю линии. При использовании метода сотрясения изоляции всей линии для поиска замыкания на землю линии сравните значения изоляции с обеих сторон точки сотрясения, и нижняя сторона должна быть участком повреждения.



Узнайте больше: Как выбрать трансформатор 2500 кВА для вашего проекта в 2022 году?



Прежде чем определять поврежденную фазу поврежденного участка, следует убедиться, что сетевой распределительный трансформатор и конденсатор отключены. Значение изоляции намного меньше.



Поскольку значения изоляции трех фаз A, B и C на одной стороне, как правило, одинаковы при нормальных условиях, значения трехфазной изоляции всех поврежденных участков сравниваются после встряхивания, и фаза с самое низкое значение изоляции – неисправная фаза. В соответствии с этим методом сегмент неисправности ищется последовательно до тех пор, пока не будет найдена точка неисправности.



Для определенного участка конкретной линии значение сопротивления изоляции и температура окружающей среды в это время должны быть измерены и подробно зарегистрированы, когда линия введена в эксплуатацию, и должен быть создан полный файл изоляции линии. И горизонтальное сравнение, чтобы определить, хороша ли изоляция линии, чтобы заложить хороший фундамент. Согласно статистическому опыту, значение сопротивления изоляции, измеренное при поиске замыкания на землю линии в солнечные дни, составляет менее 40 МОм, что является безусловным. Если выключатель распределительного трансформатора не размыкается во время испытания, оно составляет менее 30 МОм.



Получить сейчас: 3-фазный трансформатор с монтажом на подушке-Daelim Belefic



Для определенного участка конкретной линии необходимо провести продольное сравнение со значением изоляции последнего профилактического испытания. Если значение изоляции имеет относительно большое падение, это можно определить как повреждение изоляции. Для линий с несколькими точками разрыва линии заземляющий провод натяжного стержня может быть отсоединен в середине линии, а две стороны подвесного изолятора считаются точками разрыва, и изоляция с обеих сторон встряхивается для определения заземления. точка неисправности.



Попробуйте бесплатно: Daelim International Projects Cases



Как обслуживать трансформатор 10 кВ?

Чтобы ваш трансформатор на 10 кВ прослужил долгие годы, важно регулярно проводить техническое обслуживание. Вот несколько советов по уходу за трансформатором:



Очистите территорию от мусора

Убедитесь, что вокруг трансформатора 10 кВ нет мусора. Мусор может скапливаться на трансформаторе и вызывать его перегрев. Кроме того, мусор может повредить электрические компоненты трансформатора. Чтобы избежать этих проблем, регулярно чистите пространство вокруг трансформатора.



Регулярно осматривайте трансформатор

Важно регулярно осматривать трансформатор на наличие признаков повреждения. Ищите трещины, утечки или любые другие аномалии. Если вы заметили какое-либо повреждение, обратитесь к специалисту для ремонта или замены трансформатора.



Обеспечьте охлаждение трансформатора

Во избежание перегрева трансформатора убедитесь, что он охлаждается. Один из способов сделать это — убрать мусор вокруг трансформатора. Кроме того, вы можете установить систему охлаждения, например, вентилятор, чтобы трансформатор оставался прохладным.



Избегайте перегрузки трансформатора

Перегрузка трансформатора может привести к его перегреву и выходу из строя. Чтобы этого не произошло, не превышайте номинальную мощность трансформатора. Кроме того, убедитесь, что трансформатор правильно подобран для нагрузки.



Обслуживание трансформатора 10 кВ важно для обеспечения его многолетней службы. Следуя этим советам, вы можете быть уверены, что ваш трансформатор будет продолжать исправно работать.



Подробнее: Представление трансформатора 150 кВА



Каков срок службы трансформатора 10 кВ?

Срок службы трансформатора 10 кВ зависит от нескольких факторов, таких как место его установки, способ эксплуатации и качество обслуживания. Однако при правильной установке и обслуживании большинство трансформаторов на 10 кВ могут прослужить до 30 лет, а некоторые даже до полувека.



Одним из наиболее важных факторов, влияющих на срок службы трансформатора на 10 кВ, является то, как он используется. Если трансформатор постоянно используется на полную мощность, он будет изнашиваться быстрее, чем тот, который используется только время от времени. Кроме того, если трансформатор постоянно подвергается воздействию экстремальных температур или суровых условий, его срок службы также сократится.



Другим фактором, влияющим на срок службы трансформатора 10 кВ, является качество его обслуживания. Регулярно очищаемый и проверяемый трансформатор прослужит дольше, чем трансформатор без него. Кроме того, трансформатор с надлежащим охлаждением также будет иметь более длительный срок службы.



Следуя этим советам, вы сможете получить максимальную отдачу от трансформатора на 10 кВ.



Daelim имеет 16-летний опыт проектирования, производства и экспорта трансформаторов. Он имеет профессиональную команду технических инженеров по трансформаторам и профессиональную группу поддержки бизнеса. Если вы ищете сотрудничество с производителями трансформаторов в Китае, пожалуйста, свяжитесь с Daelim по телефону .



Связанные продукты
Связанные статьи

Трансформаторы тока | Поликаст

Фильтр по

Тип

  • С лентой
  • Тип стержня
  • Тип окна
  • Нулевая последовательность
  • Разделенная фаза
  • Первичная рана
  • Датчики

Применение

  • В помещении
  • Открытый
  • Загрязненный
  • Низкотемпературный

Класс напряжения

  • До 5 кВ
  • 5-17кВ
  • 18-25кВ
  • 25кВ+

Очистить все

  • Стрелка влево
  • Страница 1 из 2
  • Стрелка вправо
BCT
  • для погружения в масло
  • номинал 0,72 кВ/10 кВ BIL
  • хлопок с тесьмой
  • для установки на изолированный кабель или втулку
Подробности Правая стрелка
PCSN
  • для внутреннего обслуживания
  • номинал 0,72 кВ/10 кВ BIL
  • первичный до 2000 ампер
Подробности Правая стрелка
PCTP
  • для внутреннего обслуживания
  • до 28кВ/170кВ БИЛ
  • экранированные и неэкранированные варианты
  • первичная обмотка из посеребренной меди
Подробности Правая стрелка
PCW
  • для внутреннего обслуживания
  • до 28кВ/150кВ БИЛ
  • экранированные и неэкранированные варианты
  • Диаметр окна от 3,25 до 6,50 дюймов
  • для установки на изолированный кабель или втулку
Подробности Правая стрелка
PCZR
  • для внутреннего обслуживания
  • номинал 0,72 кВ/10 кВ BIL
  • эпоксидная смола
  • приложения для защиты от утечки на землю и замыкания на землю
Подробности Правая стрелка
PICA
  • для внутреннего обслуживания
  • номинал 0,72кВ/10кВ БИЛ
  • первичный/вторичный ток до 15 А
  • для повышающих или понижающих устройств
Подробности Правая стрелка
PICVD
  • для внутреннего обслуживания
  • номинал 0,72 кВ/10 кВ BIL
  • изоляционное лаковое покрытие
  • для установки на изолированный кабель или втулку
Подробности Правая стрелка
PICVZ
  • для внутреннего обслуживания
  • номинал 0,72 кВ/10 кВ BIL
  • изолирующее лаковое покрытие
  • приложения для защиты от утечки на землю и замыкания на землю
Подробности Правая стрелка
PICW
  • для эксплуатации внутри помещений или погружения в масло
  • номинал 0,72 кВ/10 кВ BIL
  • квадратный или восьмиугольный корпус
  • Диаметр окна от 3,25 до 36,00 дюймов
Подробности Правая стрелка
PISP
  • для внутреннего обслуживания
  • до 28кВ/150кВ БИЛ
  • до 3000 ампер на расщепленную фазу
Подробности Правая стрелка
POCPB
  • для работы вне помещений
  • до 28кВ/170кВ БИЛ
  • трансформатор тока / комбинация проходного изолятора
  • поставляется с вторичной клеммной коробкой
  • предназначен для работы при температуре до -50°C
Подробности Правая стрелка
POCTP
  • для работы вне помещений
  • до 28кВ/170кВ БИЛ
  • поставляется с вторичной клеммной коробкой
  • предназначен для работы при температуре до -50°C
Подробности Стрелка вправо

  • Стрелка влево
  • Страница 1 из 2
  • Стрелка вправо

Что такое трансформаторы тока?

В полевых условиях получить прямое измерение больших токов при высоких напряжениях, присутствующих в энергосистемах, может быть сложно. Трансформаторы тока, тип измерительного трансформатора, обеспечивают безопасный способ контроля и измерения первичного тока путем создания переменного пропорционального тока во вторичной обмотке. Основная функция ТТ заключается в преобразовании большого значения тока в меньшее значение тока для точного измерения и защиты.

Трансформаторы тока используются для широкого спектра внутренних и наружных применений, включая распределительные устройства, генераторы, автоматические выключатели среднего и высокого напряжения, а также дифференциальную защиту и защиту от перегрузки по току силовых и распределительных трансформаторов.

Типы трансформаторов тока

Трансформаторы тока производятся различных размеров, форм и номиналов для широкого спектра применений. Для приложений низкого и среднего напряжения существуют три основные классификации, основанные на конструкции; окно, бар и рана. Все три могут быть либо с одним соотношением, либо с несколькими отношениями.

  • Трансформатор тока оконного типа (тороидальный или кольцевой)

    • ТТ оконного типа не содержат первичной обмотки, вместо этого первичный проводник представляет собой кабель или шину, продетую через окно в центре тороидального трансформатора. Несколько примеров: проходные трансформаторы тока (BCT), нулевая последовательность и датчик тока.

  • Трансформатор тока стержневого типа

    • ТТ стержневого типа отлиты со сборной шиной в виде одновитковой первичной обмотки. Вторичная обмотка полностью изолирована от первичной, находящейся на номинальном напряжении трансформатора тока.

  • Трансформатор тока обмотки

    • Обмоточные ТТ имеют несколько первичных витков для повышения точности ТТ при определенных первичных токах. Первичные обмотки изолированы от вторичной обмотки.

Polycast разрабатывает и производит широкий спектр трансформаторов тока низкого и среднего напряжения. Наши трансформаторы тока отлиты из эпоксидной смолы или отделаны хлопковой или стекловолоконной лентой для измерения, ретрансляции и комбинированных приложений. Все ТТ Polycast разрабатываются, изготавливаются и тестируются индивидуально, чтобы соответствовать и превосходить североамериканские и международные стандарты, включая CSA, IEC и IEEE.

Рабочие температуры трансформаторов тока bis-A с эпоксидной смолой для установки внутри помещений составляют от -25°C до +95°C. Циклоалифатические трансформаторы тока с эпоксидной смолой для наружной установки выдерживают температуру от -50°C до +95°C и рекомендуются для применений, где факторами воздействия являются УФ-излучение, загрязнение или конденсация. Наши материалы сертифицированы UL 94 V0.

Трансформаторы тока, представленные на нашем веб-сайте, являются стандартными изделиями. Пожалуйста, свяжитесь с нашей командой инженеров, если вы хотите, чтобы ТТ был разработан с другими спецификациями, рейтингами или вам требуется продукт, изготовленный по индивидуальному заказу, для уникального применения. Чтобы помочь в этом процессе, посетите нашу страницу «Создай свой собственный дизайн», чтобы перечислить свои спецификации с помощью визуальной 3D-модели или использовать наши шаблоны линейки продуктов.

Что такое измерительные и релейные трансформаторы тока?

В зависимости от применения производитель может указать использование измерительного ТТ (измерительного ТТ), релейного ТТ (защитного ТТ) или их комбинации.

Измерительные трансформаторы тока используются для точного измерения тока, протекающего через первичные проводники. Измерительный ТТ «доходного класса» — это чрезвычайно точный ТТ, используемый коммунальными предприятиями для контроля потребления тока и мощности для целей выставления счетов. Перед установкой они часто должны быть одобрены Министерством промышленности Канады.

Релейные ТТ (защитные ТТ) устанавливаются в энергосистеме для защиты от перегрузок по току или отказов. Они используются с другим защитным оборудованием, таким как реле.

Что такое проходной трансформатор тока (BCT)?

BCT надевается на ввод высоковольтного трансформатора или автоматического выключателя. Для масляного применения BCT покрывают хлопчатобумажной лентой или бумажной изоляцией, а для сухого применения – лаковой лентой или изоляцией из стекловолокна.

Что такое многоядерный трансформатор тока?

В одном корпусе этот тип ТТ имеет 2 или более комплектов независимых сердечников с вторичными обмотками.

Трансформаторы тока и трансформаторы напряжения (напряжения) — это одно и то же?

Нет, оба они являются измерительными трансформаторами, но имеют разную конструкцию, области применения и функции. Одно из основных различий между ними заключается в том, что трансформаторы тока понижают высокое значение тока до низкого значения, тогда как трансформатор напряжения (PT) или трансформатор напряжения (VT) понижают высокое значение напряжения до низкого напряжения.

ТТ обычно имеет один или несколько первичных витков. Первичная боковая обмотка может быть просто проводником в пустом окне ТТ, в то время как вторичная обмотка часто имеет много витков вокруг сердечника. Напротив, PT имеет большее количество витков на первичной стороне и меньшее количество витков на вторичной стороне.

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

“Мне нравится широта ваших курсов HVAC; не только экология или энергосбережение

Курсы. “

Рассел Бейли, P.E.

Нью -Йорк

“. меня к новым источникам

информации. ” Я многому научился, а их было

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.”

Blair Hayward, P.E.

Альберта, Канада

“Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.”



Рой Пфлейдерер, ЧП

Нью -Йорк

“Справочный материал был превосходным, и курс был очень осветительным, особенно с тех пор, как я думал, что уже знаком

с деталями Аварии в Канзасе

City Hyatt.

Майкл Морган, ЧП

Техас

“Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

Информативный и полезный

В моей работе.

William Senkevich, P.E.

Florida

. You

– лучшее, что я нашел ».

Рассел Смит, P.E.

Pennsylvania

” Я верю, что подход. PDH, дав время на просмотр

материал.”



Хесус Сьерра, ЧП

Калифорния

“Спасибо, что позволили мне просмотреть неправильные ответы. В действительности,

человек изучает больше

от неудач. “

John Scondras, P.E.

Pennsylvania

. учеба является эффективным

Way of Seaching. “

Jack Lundberg, P.E.

Wisconsin

” I Am Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Ammess The Wans You Press The Courses; т. е. разрешение

Студент для рассмотрения курса

Материал перед оплатой и

Получение викторины. »

Arvin Swanger, P.E.

2 Arvin Swanger, P.E.

2 , с.е.0521

“Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился, и мне очень понравилось.”





Мехди Рахими, ЧП

Нью-Йорк

“Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения онлайн-курсов

“.

Уильям Валериоти, ЧП

Техас

“Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном хорошо иллюстрировали

обсуждаемые темы.”



Майкл Райан, ЧП

Пенсильвания

“Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







Джеральд Нотт, ЧП

Нью -Джерси

“Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

Информативный, выгодный и экономичный. все инженеры».

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

Не основан на некоторых неясных Раздел

законов, которые не применяют

до “Нормальная”.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы вернуться к моему медицинскому устройству

организации.”0521

Теннесси

«Материал курса был хорошего содержания, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

«Это был очень приятный опыт.0521

использование. Большое спасибо. “

Патриция Адамс, P.E.

Канзас

” Отличный способ достижения соответствия PE Continuing Education в течение лицензионного времени.

Нью-Джерси

«Должен признаться, я действительно многому научился. Это поможет распечатать викторину во время

просмотр текстового материала. I

Также оценка просмотра

Фактические случаи. “

Jacquelyn Brooks, P.E.

Florida

9051 9051. Тест

требовал исследований в документе

, но ответов было

всегда доступен.”

Гарольд Катлер, ЧП

Массачусетс

“Это было эффективное использование моего времени. Thank you for having a variety of selections

in traffic engineering, which I need

to fulfill the requirements of

PTOE certification.”

Joseph Gilroy, P.E.

Illinois

“Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.”





Ричард Роудс, ЧП

Мэриленд

“Защитное заземление многому меня научило. Все курсы, которые я прошел, были великолепны.



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

.

Деннис Мейер, ЧП

Айдахо

“Услуги, предоставляемые CEDengineering, очень полезны для профессиональных

инженеров в получении единиц PDH

в любое время. Очень удобно”. Я не имею много времени мать двоих детей, у меня не так много

Time, чтобы исследовать, где до

.

“Это было очень информативно и поучительно. Легко для понимания с иллюстрациями

и графиками; Определенно делает его

проще для поглощения All The

Теории.

Victor OCAMPO, P.ENG. обзор полупроводниковых принципов. Мне нравилось проходить курс

в моем собственном темпе в течение 9 лет.0521 Morning

ТЕМУ СТУДОВАЯ

. контрольный опрос. Я бы настоятельно рекомендовал бы

всем PE, нуждающимся в

CE.”

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники».







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. 0521

reduced the price

by 40%.”

Conrado Casem, P.E.

Tennessee

“Excellent course at a reasonable price. Я буду использовать вашу услугу в будущем. “

Чарльз Флейшер, P.E.

New York

профессиональная этика

Коды и Нью -Мексико

Правила ».

Брун Хилберт, P.E.

California

” I Heald The Class Mize. Они стоили потраченного времени и усилий». Буду использовать CEEngineerng

when needing additional

certification.”



Thomas Cappellin, P.E.

Illinois

“I had a course expire and yet you still honored the commitment and gave

мне то, за что я заплатил – много

ценю!”0520 “CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера. ”





Майк Зайдл, ЧП

Небраска

“Учебный курс был по разумной цене, материал был

хорошо структурирован.”





Глен Шварц, ЧП

Нью-Джерси

“Вопросы соответствовали урокам, материал урока

Хороший справочный материал

для дизайна древесины ».

Bryan Adams, P.E.

Minnesota

” Отлично и был способен Getful Greatful.







Роберт Велнер, ЧП

Нью-Йорк

0521

Курс Курс и

ЭКСПОРТИТЕЛЬНЫЙ РЕКОМЕНДОЙ ИТ.

Материалы курса этики штата Нью-Джерси были очень хорошо подготовлены».0521

“Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

, просматривать где угодно и

, когда угодно. ”



Тим Чиддикс, ЧП

Колорадо

“Отлично! Широкий выбор тем для выбора”.







Уильям Бараттино, ЧП

Вирджиния

“Процесс прямой, никакой чепухи. Хороший опыт.”







Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала.



Майкл Тобин, ЧП

Аризона

“Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей работе.”



Рики Хефлин, ЧП

Оклахома

“Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.”







Анджела Уотсон, ЧП

Монтана

“Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.”







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

“Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест.”





Алекс Млсна, ЧП

Индиана

“Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать1 в реальной жизни

0520 жизненные ситуации. “

Natalie Deringer, P.E.

South Dakota

. курс.”



Ира Бродская, ЧП

Нью-Джерси

“Сайт удобен в использовании, можно скачать материал для изучения, потом вернуться

и пройти тест. Very

convenient and on my

own schedule.”

Michael Gladd, P.E.

Georgia

“Thank you for the good courses over many years.”

DENNIS FUNDZAK, P.E.

OHIO

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH “0521

свидетельство.

спасибо за то, что сделали этот процесс простым.” Быстро нашел курс, который соответствовал моим потребностям, и закончил

одночасовой курс PDH в

один час».0521

“Мне понравилась возможность скачать документы для просмотра содержания

и пригодности, прежде чем

иметь для оплаты 9021

905 материала.”

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».







Дуглас Стаффорд, ЧП

Техас

“Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в улучшении.”



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения онлайн-викторины и получения немедленного

сертификата».





Марлен Делани, ЧП

Illinois

“Учебные модули Cedengineering – это очень удобный способ получить информацию на

Многие Различные технические зоны ВНЕ ДЕЙСТВИТЕЛЬНО СПЕЦИАЛЬНЫЙ СПЕЦИАЛЬНЫЙ путешествовать.”

Гектор Герреро, ЧП

Грузия

Измерение качества электроэнергии на всех уровнях напряжения до 150 кГц – Возможно ли?

Между тем надежное энергоснабжение стало важным фактором местоположения для многих компаний. В то время как сбои в подаче электроэнергии и колебания напряжения в прошлом были одними из наиболее важных параметров качества электроснабжения, переходные процессы и гармоники напряжения становятся все более и более важными.

Содержание

1 – Обзор

Добро пожаловать в новую главу «Объяснение качества электроэнергии»

Обязательно ознакомьтесь с прошлыми статьями наших экспертов NEO Messtechnik о плюсах и минусах анализа и мониторинга качества электроэнергии — просто нажмите здесь!

2 – Введение

В основном это связано с увеличением количества нелинейных нагрузок и появлением множества децентрализованных возобновляемых источников энергии. Чтобы гарантировать единые стандарты электроснабжения в Европе, минимальные требования к качеству напряжения определены в европейском стандарте. Это EN 50160, озаглавленный «Характеристики напряжения в распределительных сетях общего пользования». Этот стандарт следует понимать как стандарт на продукцию для электрической энергии, и по этой причине он также используется в качестве действительного стандарта на продукцию в договорах на поставку электроэнергии. В феврале 2014 года Федеральный суд Германии недвусмысленно дал понять, что электричество также подпадает под действие Закона об ответственности за качество продукции. Таким образом, оператор распределительной сети несет ответственность за ущерб, причиненный потребителям электроэнергии, который может быть связан с плохим качеством напряжения со стороны оператора распределительной сети. По этой причине многие производители измерительных устройств в настоящее время предлагают измерительные устройства, которые составляют автоматические отчеты о качестве в соответствии с EN 50160. Цифровые счетчики выставления счетов также все чаще предлагают функции качества электроэнергии в соответствии с EN 50160. В то время как измерительные устройства могут обрабатывать напряжение непосредственно в диапазон низкого напряжения, мы полагаемся на трансформаторы напряжения или датчики напряжения в диапазоне среднего напряжения. Качество напряжения обычно измеряется на старых уже существующих системах. Тем не менее, встроенные трансформаторы напряжения обычно не указывают характеристик передачи на более высоких частотах на заводской табличке. Устройства предназначены только для основной частоты сети 50 Гц. Однако для измерений в соответствии с EN 50160 требуется диапазон частот до 2 кГц. Мы хотим исследовать вопрос, подходят ли существующие устройства для измерений до 2 кГц.

Индуктивные трансформаторы

Почти все без исключения встроенные трансформаторы напряжения являются индуктивными трансформаторами, работающими по принципу трансформатора.

Рис. 1 Модель активной части трансформатора напряжения среднего напряжения

В частности, первичная обмотка состоит не только из индуктивных медных обмоток, но емкости также являются результатом отдельных слоев, изолированных друг от друга. Емкости между отдельными витками также вносят вклад в общую емкость первичной катушки. Это приводит к резонансному контуру, состоящему из индуктивности, емкости и омического сопротивления, которые также должны иметь соответствующую резонансную частоту.

Чтобы найти эту резонансную частоту, имеющийся в продаже трансформатор напряжения на 10 кВ в настоящее время испытывается «методом свипирования по частоте» с 6400 точками измерения до 10 кГц.

Рисунок 2 Индуктивный однополюсный трансформатор напряжения 10 кВ (ВЦ12М11-Т)

Мы нашли!

Рис. 3 Амплитудная ошибка и фазовый сдвиг трансформатора напряжения 10 кВ

Резонансная точка видна прибл. 6 кГц. В то время как трансформатор напряжения приемлемо передает первичный сигнал до прибл. 5 кГц, погрешность амплитуды ок. 100%, а фазовая ошибка 87° получается прибл. 6 кГц. Надежный анализ PQ до 9поэтому с этим трансформатором напряжения не может быть выполнено кГц.

Несмотря на нормативно регулируемые уровни напряжения, каждый производитель измерительных трансформаторов имеет большое количество различных трансформаторов напряжения с различными первичными обмотками, чтобы заказчик мог удовлетворить самые разнообразные конфигурации вторичной обмотки. Эти трансформаторы напряжения уже доставлены и установлены в измерительных полях. Изготовитель может провести только приблизительный расчет первой точки резонанса в связи с архивной производственной документацией. Однако измеренная на практике точка резонанса часто может отклоняться от результата расчета на несколько кГц. Поэтому производителям измерительных трансформаторов очень сложно делать надежные заявления об уже поставленных устройствах.

Характеристики передачи частоты трансформаторов напряжения

Вклад технической и научной организации CIGRE / CIRED предлагает хорошую поддержку операторам точек измерения. Здесь было опубликовано руководство по измерению качества электроэнергии, в котором представлена ​​содержательная таблица характеристик передачи частоты трансформаторами напряжения.

Таблица 1. Пригодность индуктивных трансформаторов для измерений гармоник (Источник CIGRE CIRED: Руководство по мониторингу качества электроэнергии, WG C4.112, ТЕХНИЧЕСКАЯ БРОШЮРА 59).6)

Видно, что трансформаторы напряжения 10 кВ до 50-й гармоники (2,5 кГц) обычно можно использовать для измерения КЭ. Это утверждение согласуется с результатами наших измерений на рис. 3.

Однако в диапазоне 20 кВ, согласно таблице, уже были обнаружены устройства, которые не обеспечивают каких-либо надежных измеренных значений на вторичной стороне от 21-й гармоники вверх. В диапазоне 30 кВ есть даже общий допуск до 7-й гармоники. Мы заявляем, что только трансформаторы напряжения на 10 кВ могут использоваться в существующих системах для надежных измерений по стандарту EN 50160. Для уровней напряжения 20 и 30 кВ информацию должен предоставить изготовитель измерительного трансформатора.

Рассматриваемые здесь трансформаторы напряжения являются исключительно однополюсными устройствами. Двухполюсные трансформаторы напряжения, которые все еще можно найти в старых существующих установках в сетях среднего напряжения, не могут использоваться для анализа гармоник. Это связано с измерением напряжения между проводниками.

Рисунок 4 Двухполюсный трансформатор напряжения со схемой Арона (схема двух ваттметров) проводники. Обычно это относится ко всем гармоникам, делящимся на 3.

Таким образом, THDu, полученный по схеме с двумя ваттметрами, уменьшается на значения гармоник напряжения, кратные трем (3, 6, 9,…).

3 – Достаточно измерений до 2 кГц?

Кроме того, возникает вопрос, достаточно ли измерений до 2 кГц. В действующем стандарте IEC 61000-2-2 (окружающая среда — уровни совместимости для низкочастотных кондуктивных помех и сигнализации в общественных низковольтных системах электроснабжения) уже указаны предельные значения для напряжений до 150 кГц.

Рис. 6 Пределы гармоник напряжения от 2 до 9 кГц в соотв. с IEC 61000-2-2. Рис. 7 Предельные значения гармоник напряжения от 9 до 150 кГц

Стандарт EN 50160, указанный в договорах на поставку электроэнергии, был обновлен в 2020 г., но предельные значения свыше 2 кГц еще не определены в обязательном порядке. Таким образом, для определения качества электроэнергии достаточно измерения напряжения до 2 кГц. Однако измерения PQ до 9 кГц уже требуются для подключения к сети питающих установок.

9Поэтому 0002 MBS AG предлагает трансформаторы напряжения с оптимизированной частотой до 24 кВ для диапазона измерения до 9 кГц. Требования к точности для этих трансформаторов определены в IEC 61869-6. Ошибки амплитуды и фазы следующие.

Рис. 8 Трансформатор напряжения 24 кВ VTS24M32-T с оптимизированной частотой от MBS AG (амплитудная ошибка и сдвиг фазы)

Трансформатор поддерживает класс 0,5 до прибл. 8 кГц. Начиная с 8 кГц класс 1 по-прежнему четко сохраняется. Таким образом, эти трансформаторы напряжения обеспечивают надежное измерение PQ до 9кГц и, как и все другие трансформаторы среднего напряжения от MBS AG, также не содержат SF6.

Измерения КЭ до 150 кГц на среднем напряжении

Многие специалисты уже предполагают, что в будущем измерения КЭ до 150 кГц будут проводиться и на среднем напряжении. Даже некоторые из современных мобильных анализаторов ПКЭ уже измеряют частоту не менее 150 кГц, что вполне может быть необходимо для комплексного анализа помех.

Для индуктивных трансформаторов напряжения диапазон до 150 кГц технически невозможен. В устройствах на 24 кВ первая точка резонанса может быть перемещена только в диапазон от 10 до 20 кГц. Датчики напряжения, основанные на принципе делителя напряжения, предлагают альтернативу. Напомним, что основной принцип показан здесь еще раз.

Рисунок 9 Принцип работы делителя напряжения

Уже сегодня датчики напряжения в основном устанавливаются на существующих станциях локальной сети, которые требуют дополнительного измерения напряжения на стороне среднего напряжения. Измерительные поля с обычными индуктивными трансформаторами напряжения могут быть дооснащены лишь в редких случаях из соображений экономии места. Проверенным методом является установка датчиков в так называемые Т-образные разъемы. Это решение экономит место, а установка выполняется обученным персоналом в разумные сроки. В то время как конус симметричного соединителя стандартизирован в соответствии с IEC 50181, конус компактного Т-образного соединителя имеет немного разные размеры в зависимости от производителя. Тем не менее, благодаря запатентованной конструкции датчик напряжения VAPxx-S, предназначенный для компактного Т-образного разъема, может использоваться в слегка отличающихся Т-образных разъемах всех известных производителей, не опасаясь частичных разрядов. Для компактного Т-коннектора нового типа от Nexans (480 ТБ) уже имеется соответствующий датчик с VCPxx-S.

Рисунок 10 Доступные в настоящее время типы разъемов с соответствующими датчиками напряжения для изоляции 12 и 24 кВ серии

Датчики, показанные на рисунке 10, можно использовать до максимального напряжения 24 кВ. Версия на 36 кВ уже запланирована.

Для распределительных устройств с воздушной изоляцией или измерительных полей компания MBS AG предлагает датчик, который уже используется в новых системах, а также при модернизации.

Рис. 11 Датчик напряжения VSIxx-S для распределительных устройств с воздушной изоляцией

Хотя класс точности при 50 Гц указан на паспортной табличке каждого датчика и, таким образом, ответственность за него несет производитель, производители часто не предоставляют протоколы или надежные отчеты для измерений выше 50 Гц. На рынке конечные пользователи часто сталкиваются с предубеждением, что омические делители могут очень хорошо передавать гармоники. Это будет исследовано в дальнейшем.

Резистивный делитель в основном состоит из двух почти омических резисторов, но эти резисторы всегда имеют паразитные индуктивную и емкостную составляющие. Вокруг высоковольтного резистора также образуется емкость, так что в технической литературе речь идет не об омических делителях, а об омико-емкостных делителях.

Рисунок 12 Принципиальные схемы датчика напряжения с воздушной изоляцией (VSIxx-S) и датчика напряжения в качестве оконечной вставки Т-образного соединителя (VAPxx-S)

Упрощенная эквивалентная схема может быть получена из рисунка выше.

Рис. 14 Упрощенная эквивалентная схема RC-делителя

Для независимости Us/Up от частоты к вышеприведенному уравнению применяется следующее условие Теперь возникает вопрос, можно ли без дальнейших церемоний использовать омико-емкостные датчики среднего напряжения для измерения PQ. На следующем рисунке датчик конкурента и собственный датчик MBS с частотой 50 Гц были измерены в диапазоне от 50 до 150 кГц в отношении ошибок амплитуды и фазы.

Рис. 15 Ошибка амплитуды и фазовый сдвиг двух датчиков напряжения 50 Гц (логарифмическая шкала по оси X)

Оба датчика не соответствуют минимальным требованиям класса 1 для измерений PQ согласно IEC 61869-6. Для оптимального режима передачи сеть центровки также должна быть оптимизирована для более высоких частот.

В настоящее время MBS AG может поставлять датчики напряжения для Т-образных разъемов и систем с воздушной изоляцией с оптимизированной характеристикой передачи до 150 кГц.

Для измерений PQ абсолютно необходимы датчики с оптимизированной частотой, чтобы соответствовать минимальным требованиям (класс 1 согласно IEC 61869-6). Кривые перехода от текущих проектов клиентов показаны на следующих рисунках.

Рисунок 16 Амплитудная погрешность и фазовый сдвиг оптимизированных по частоте датчиков VAP и VSI (логарифмическая шкала по оси X)

Датчики напряжения обычно устанавливаются с соответствующими датчиками тока. В отличие от обычных трансформаторов тока, сигнал напряжения выводится на вторичной стороне. Однако можно использовать и широкополосные пояса Роговского.

Рис. 17 Измерение тока и напряжения на стороне среднего напряжения на кабельных фидерах среднего напряжения

Различные производители кабельных соединителей также предлагают адаптеры для внешнего конуса A. Таким образом, измерения напряжения могут быть реализованы непосредственно на трансформаторах с экономией места.

Рисунок 18 Nexans KAA с датчиком напряжения + угловой разъем 200LR с интерфейсом A

При выборе измерительного устройства следует учитывать, что рассматриваемые здесь датчики напряжения могут обеспечивать максимальное напряжение 10/√3 вольт на вторичной стороне. В Германии уже утвердился стандарт 3,25/√3 В. Для датчиков тока обычно используют 225 или 333 мВ.

Здесь у коммунальной компании часто возникает проблема при покупке мобильного анализатора качества электроэнергии. В отличие от традиционных индуктивных трансформаторов напряжения на 100/√3 В, датчики напряжения дают только слабый сигнал до максимума 10/√3 В. В низковольтном диапазоне напряжение измеряется напрямую. Высоковольтные трансформаторы с оптимизированной частотой, которые также могут использоваться в качестве резистивно-емкостных делителей, обычно обеспечивают 100/√3 В, как и обычные трансформаторы напряжения. Это приводит к большому разнообразию вторичных напряжений в среде энергоснабжающих компаний.

Рисунок 19 Измерение напряжения на стороне напряжения сети

4 – Решение

Чтобы гарантировать достаточное разрешение и точность, мобильное устройство для измерения ПКЭ должно быть рассчитано на эти различные напряжения измерения.

Единственным мобильным измерительным устройством, которое в настоящее время соответствует этим требованиям, является PQA 8000H-P от NEO Messtechnik. Он имеет переключаемые входы напряжения для 600 Впик и 10 или 20 Впик. С помощью этой опции коммунальное предприятие может выполнять высококачественные измерения мощности PQ при различных уровнях напряжения.

Рисунок 20 Мобильный PQ-метр PQA8000H-P с переключаемыми входами напряжения специально для коммунальных предприятий

Входное сопротивление каналов напряжения 10 МОм || 2 пФ. Обычные трансформаторы напряжения среднего напряжения определяются классом точности с потребляемой мощностью в ВА. Обычно используются значения от 5 до 20 ВА. Класс, указанный на паспортной табличке, относится к от 25 до 100 % этой мощности. Потребляемая мощность мобильного блока PQ исчезающе мала при обычном вторичном выходном напряжении 100/√3 В.

Таким образом, измерительный прибор может работать параллельно с подключенными измерительными приборами без ущерба для точности.

Иная ситуация с датчиками среднего и высокого напряжения. Здесь делители RC точно откалиброваны по сопротивлению нагрузки. Поэтому при высоком напряжении часто конструируют дополнительную клемму для устройства измерения PQ. При среднем напряжении датчик должен быть точно согласован с измерительным устройством. Однако и здесь измерительные приборы могут работать параллельно. Используя параллельные дополнительные резисторы, можно имитировать PQ-метр, когда он не используется.

Рисунок 21 Расчет общей нагрузки, видимой датчиком напряжения

При использовании нескольких измерительных приборов на разных измерительных станциях возможно удобное подключение к системе ENA SCADA.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
