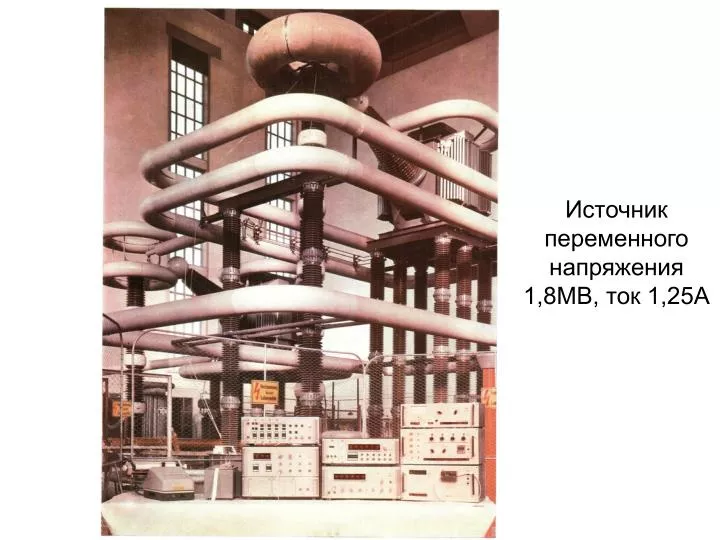

Каскадные трансформаторы напряжения (с каскадным соединением обмоток ВН) выпускаются однофазными с естественным масляным охлаждением.

Буквенная часть:

НКФ- напряжения, каскадный, в фарфоровой покрышке.

Цифровая часть: первое число – класс напряжения, второе- год разработки.

Номинальным напряжением трансформатора называется номинальное напряжение его первичной обмотки. Номинальным коэффициентом трансформации трансформатора к_н называется отношение номинального напряжения первичной обмотки U_1н к номинальному напряжению вторичной обмотки U_2н,

т.е. .

Трансформаторы напряжения изготавливаются со стороны ВН на все стандартные напряжения распределительных сетей:

0,38; 0,66; 3; 6; 10; 20; 35; 110; 150; 220; 330; 500; 750 кВ.

Однофазные трансформаторы напряжения, у которых один конец первичной обмотки (ВН) во время работы заземляется, изготовляются на соответствующие фазные напряжения, т.

На вторичной стороне (НН) трансформатора напряжения согласно ГОСТ применяются напряжения 100,100/ и 100/3В.

Трансформаторы напряжения должны удовлетворять определённым классам точности. Класс точности обозначается числом, которое равно предельно допустимой погрешности напряжения в процентах номинального. Погрешность напряжения возникает из-за потерь в магнитопроводе на его перемагничивание и вихревые токи и нагрева обмоток.

Нормированные ГОСТ значения погрешности выбраны, исходя из условий применения ТН и питаемых ими приборов и аппаратов. Для приборов учёта расхода энергии (электрических счётчиков) требуются ТН наиболее высоких классов точности – 0,2 и 0,5. Для питания щитовых приборов применяются ТН классов точности 0,5 и 1, а для питания цепей автоматики, сигнализации и релейной защиты допустим класс точности 3.

Трансформаторы тока

Измерительные трансформаторы тока представляют собой аппараты для преобразования токов первичных цепей в стандартные токи (5 или 1А) для измерительных приборов, устройств релейной защиты и автоматики.

Нормально ТТ работают в режиме, близком к режиму короткого замыкания вторичной обмотки. Размыкание вторичной обмотки при наличии тока в первичной цепи недопустимо, так как при этом может быть повреждена изоляция трансформатора.

Величина погрешности определяет класс точности работы трансформаторов тока. В зависимости от нагрузки вторичной обмотки один и тот же ТТ может работать в различных классах точности. С увеличением нагрузки сверх номинальной в данном классе точности трансформатор переходит работать в худший класс точности. Сопротивление вторичной нагрузки зависит как от параметров подключенных элементов (проводов, контактов, измерительных приборов, реле), так и от схемы соединения ТТ с этими элементами.

В электроустановках используют одновитковые (стержневые, шинные, встроенные), многовитковые (катушечные, петлевые, восьмёрочные) и каскадные трансформаторы тока.

В настоящее время для ТТ внутренней установки до 35 кВ и наружной установки до 10 кВ применяется литая изоляция на основе эпоксидных смол. В этом исполнении выпускаются:

НА НАПРЯЖЕНИЕ 10кВ:

– проходные одновитковые типа типа ТПОЛ-10, на 600,800,1000 и 1500А.

– проходные одновитковые модернизированные типа ТПОЛМ-10 (с алюминиевой первичной обмоткой) на 400, 600, 800, 1000 и 1500А.

– катушечные наружной установки типа ТКЛН-10 от 10 до 200А.

На большие номинальные первичные токи применяются проходные и опорные ТТ, в которых роль первичной обмотки выполняет шина, пропускаемая внутри трансформатора. Динамическая стойкость и способность к перегрузке по току определяется шинопроводом. К этому типу относятся ТТ с литой изоляцией ТШЛ-10 и ТПШЛ-10 на токи от 2000 до 5000А.

НА НАПРЯЖЕНИЕ 15, 20, 35кВ:

– проходные одновитковые типа типа ТПОЛ-20 и ТПОЛ-35 на токи от 400 до 1500А.

– трансформатор тока с воздушной изоляцией ТШВ-15 на токи 6000 и 8000А.

– шинный трансформатор тока с литой изоляцией типа ТШЛ-20 и ТШЛ-20Б (без литого металлического корпуса) на токи 6000,8000,10000,12000,18000А.

Для наружной установки выпускаются опорные ТТ с масляным наполнителем типа ТФН, ТРН.

ТФН-35М, ТФНД-35М – трансформаторы тока восьмёрочной конструкции с фарфоровой изоляцией, наружной установки имеющие, соответственно, две или три вторичные обмотки.

ТФНД-220-1- малогабаритный. Первичная обмотка состоит из четырёх секций, соединяемых либо параллельно на 1200А, либо 2 параллельно по 2 последовательно на ток 600А, либо 4 последовательно на ток 300А. Вторичные обмотки намотаны на четырёх магнитопроводах с индивидуальной обмоткой каждая;

ТФКН-330- трансформатор тока с кабельно-конденсаторной изоляцией первичной обмотки. Первичная обмотка состоит из четырёх одинаковых секций. Вторичная обмотка состоит из четырёх магнитопроводов с индивидуальной обмоткой каждый.

ТФНКД-500- каскадный.

ТРН-750- рымовидный, опорный маслонаполненный двухступенчатый каскадный.
