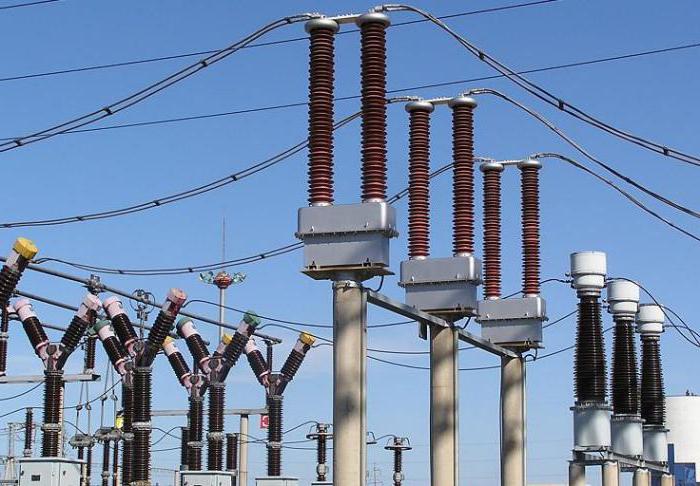

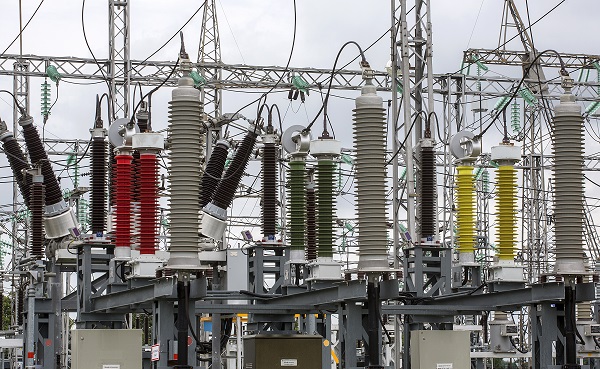

Трансформаторы тока 110 кв: Трансформатор тока элегазовый с фарфоровой изоляцией ТОГФ-110 (УХЛ1)

alexxlab | 17.11.1986 | 0 | Разное

Содержание

ТГК-110 Комбинированный трансформатор тока и напряжения

Наименование параметра	Норма
Номинальное напряжение Uном, кВ	110
Наибольшее рабочее напряжение, кВ	126
Номинальная частота, Гц	50
Вид изоляции внешняя внутренняя	фарфор элегаз (У) или элегаз +азот (УХЛ)
Трансформатор тока
Номинальный первичный ток, А	от 50 до 4000
Наибольший рабочий первичный ток	ГОСТ 7746 табл. 10
Номинальный вторичный ток	1 и/или 5
Классы точности вторичных обмоток: для измерений учета для защиты	0,2; 0,2S; 0,5; 0,5S; 5P; 10P; 5PR; 10PR; TRY; TPZ
Номинальная вторичная нагрузка, ВА в классах точности для обмоток: учёта 0,2S; 0,5S измерения 0,2; 0,5 защита 5Р; 10Р	1 — 100
Номинальная предельная кратность обмоток защиты	5 — 50
Номинальный коэффициент безопасности приборов обмоток учёта и измерений	от 5 до 10
Трансформатор напряжения
Номинальное напряжение вторичных обмоток, кВ основных (для учёта и измерений) дополнительной (для защиты)	0,1/√3 0,1
Номинальная нагрузка вторичных обмоток в соответствии с классом точности, ВА. 0,2 при одновременной нагрузке обмотки для учета и обмотки для измерения в четырехобмоточном трансформаторе 0,5 при одновременной нагрузке обмотки для учета и обмотки для измерения в четырехобмоточном трансформаторе 1,0 при одновременной нагрузке обмотки для учета и обмотки для измерения в четырехобмоточном трансформаторе 0,2 при нагрузке одной вторичной обмотки для учета и для измерения в трехобмоточном трансформаторе 0,5 при нагрузке одной вторичной обмотки для учета и для измерения в трехобмоточном трансформаторе 1,0 при нагрузке одной вторичной обмотки для учета и для измерения в трехобмоточном трансформаторе	50 100 150 100 200 300
Номинальная мощность дополнительной вторичной обмотки	300
Предельная мощность трансформатора напряжения, ВА	630
Требование к изоляции
Одноминутное испытание напряжением промышленной частоты, кВ	230
Испытательное напряжение полного грозового импульса, кВ	480
Испытательное напряжение срезанного грозового импульса, кВ	550
Требование к уровню частичных разрядов главной изоляции, пКл	10
Удельная длинна пути утечки внешней изоляции, не менее, см/кВ III IV	2,5 3,1
Требование к изоляции обмоток ТТ
Одноминутное испытательное напряжение промышленной частоты вторичных обмоток, кВ	3
Одноминутное испытательное напряжение между секционной изоляции вторичных обмоток, кВ	3
Одноминутное испытательное напряжение междувитковой изоляции вторичных обмоток индукционным напряжением, кВ при номинальном токе	≤4,5
Сопротивление изоляции вторичных обмоток, МОм	50
Требования к изоляции ТН3
Одноминутное испытательное напряжение промышленной частоты вторичных обмоток, кВ	3
Одноминутное испытательное напряжение заземляемой нейтрали первичной обмотки, кВ	3
Сопротивление изоляции вторичных обмоток, МОм	50
Требования к стойкости при коротких замыканиях
Динамическая стойкость при первичных токах короткого замыкания, кА	С переключением коэффициента трансформации по первичной стороне 64-80-160 Без переключения 160
Термическая стойкость при первичных токах короткого замыкания, кА	С переключением коэффициента трансформации по первичной стороне 25-31,5-63 Без переключения 63

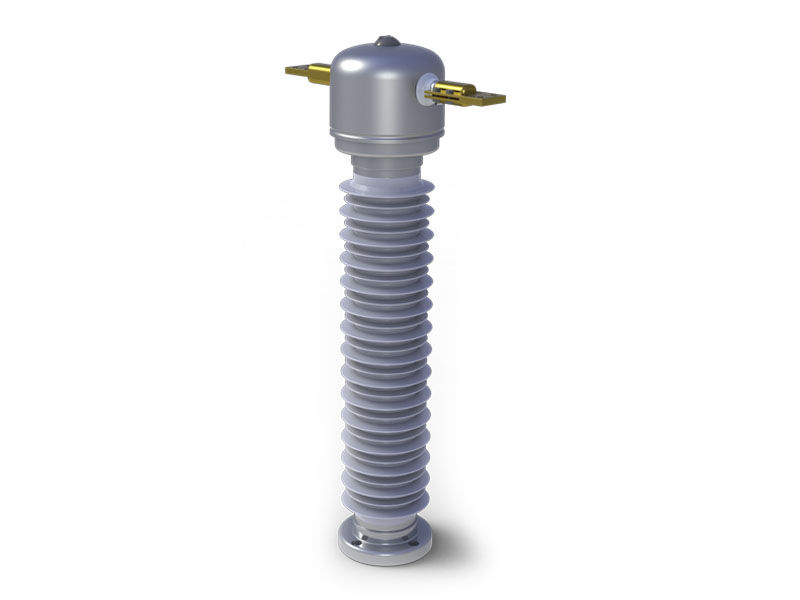

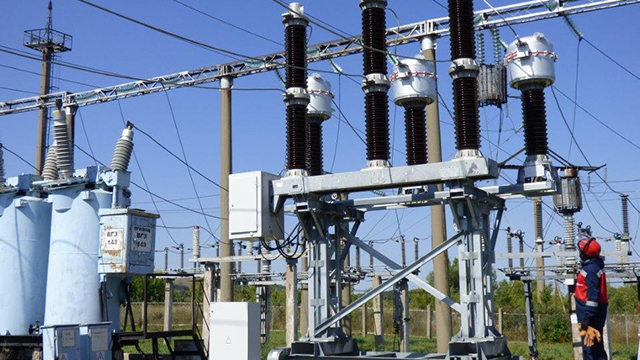

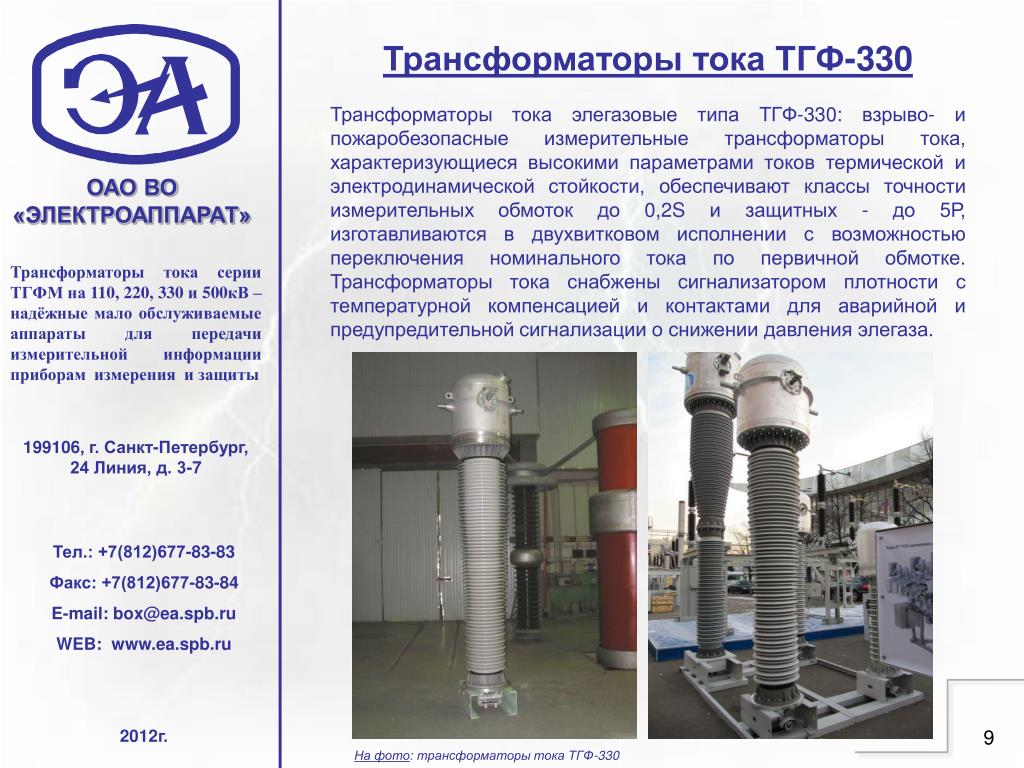

Элегазовые трансформаторы тока ТОГФ-110, ТОГФ-220 — farforelectro.

Категория: Элегазовые трансформаторы тока

Назначение

Трансформаторы тока серии ТОГФ предназначены для передачи сигнала измерительной информации измерительным приборами и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110, 220 кВ.

Конструкция

Трансформатор тока взрывобезопасного исполнения, что обеспечивается наличием защитного устройства.
Трансформатор тока пожаробезопасного исполнения, что обеспечивается применяемыми в конструкции материалами и негорючим инертным газом.
Применение элегазовой изоляции с низким уровнем утечек.
Наличие надежных уплотнений , обеспечивающих герметичность изделия, в том числе при низких температурах окружающего воздуха.
Применение надежных долговременных покрытий стальных частей трансформатора и опорных металлоконструкций горячим цинкованием не менее 100 мкм, термодиффузионным цинком.
Обеспечение требуемых заказчиком параметров.
Применение надежных комплектующих.
Трансформатор тока практически не требует обслуживания.

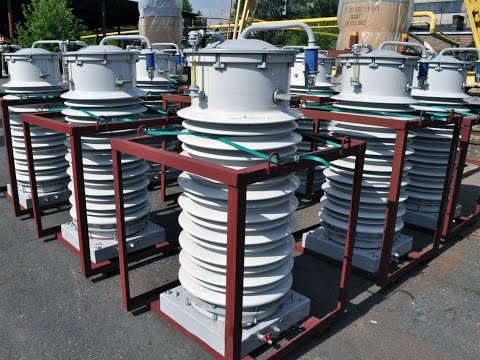

Трансформаторы тока могут поставлять по заказу с рамой под три трансформатора, опорными стойками под раму или без них.

Технические характеристики

Номинальное напряжение, кВ	110	220
Наибольшее рабочее напряжение, кВ	126	252
Номинальная частота, Гц	50
Номинальный первичный ток I_1ном (варианты исполнения), А трансформаторов тока с возможностью изменения числа витков первичной обмотки¹⁾ трансформаторов тока без возможности изменения числа витков первичной обмотки	150-300-600; 200-400-800; 250-500-1000; 300-600-1200; 375-750-1500; 400-800-1600; 500-1000-2000 600; 800; 1000; 1200; 1500; 2000; 3000; 4000
Номинальный вторичный ток I_2ном(варианты исполнения), А	1 и 5
Количество вторичных обмоток: ²⁾ для измерений и учета для защиты	1; 2 3; 4; 5
Классы точности вторичных обмоток для измерений	0,2S; 0,5S; 0,2; 0,5
Классы точности вторичных обмоток для защиты	5Р; 10Р
Номинальная вторичная нагрузка, ВА с коэффициентом мощности cos φ₂ = 0,8 для измерений и защиты с коэффициентом мощности cos φ₂ = 1 для измерений	3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100 2
Номинальная предельная кратность вторичных обмоток для защиты К_ном	10; 20; 30; 40
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета К_6ном	от 5 до 15
Ток термической стойкости IТ, кА	25³⁾ 31,5⁴⁾ 40 (63)⁵⁾
Ток электродинамической стойкости I_д, кА	64³⁾ 80⁴⁾ 102 (160) ⁵⁾
Время протекания тока термической стойкости, с	1; 3
Максимальный кажущийся разряд единичного частичного разряда, пКл, не более	10
Длина пути утечки, см	285; 315; 390	630; 790
Изоляционная среда для климатического исполнения УХЛ1* УХЛ1	Элегаз Смесь элегаз+азот	Элегаз —
Утечка газа в год, % от массы газа, не более	0,5
Объем газа в трансформаторе тока, дм3	188	375
Масса газа в трансформаторе тока при давлении заполнения, кг элегаз смесь элегаз+азот	4,5 2,5+0,4	10,2 —
Номинальное давление (давление заполнения) элегаза или смеси газов при температуре 20°C, МПа абс. (кгс/см²)	0,34 (3,4)	0,42 (4,2)
Сейсмостойкость, баллов по шкале MSK — 64	9
Масса трансформатора, кг	480	700
1) Три значения номинального первичного тока за счет переключения схемы (коэффициента трансформации) на контактном выводе первичной обмотки. 2) Вторичные обмотки могут иметь отпайки, необходимые для требуемого значения номинального первичного тока (коэффициента трансформации). 3) При включении трансформаторов тока на минимальный коэффициент трансформации ток электродинамической стойкости до 64 кА, ток термической стойкости до 25 кА. 4) При включении трансформаторов тока на средний коэффициент трансформации ток электродинамической стойкости до 80 кА, ток термической стойкости до 31,5 кА. 5) При включении трансформаторов тока на максимальный коэффициент трансформации ток электродинамической стойкости от 102 до 160 кА, ток термической стойкости от 40 до 63 кА.

Напишите Ваш вопрос.

* Ваши личные данные никогда не будут опубликованы или переданы третьим лицам.

Более подробная информация о оборудовании и его модификациях по запросу

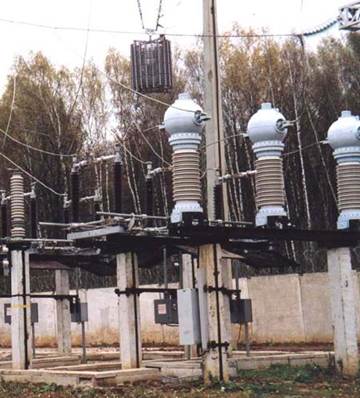

Комбинированный трансформатор тока и напряжения типа ТГК-110 кВ производства ООО «ЗЭТО – Газовые технологии» – Энергетика и промышленность России – № 07 (339) апрель 2018 года – WWW.EPRUSSIA.RU

Комбинированный трансформатор тока и напряжения типа ТГК-110 кВ производства ООО «ЗЭТО – Газовые технологии» – Энергетика и промышленность России – № 07 (339) апрель 2018 года – WWW.EPRUSSIA.RU – информационный портал энергетика

http://www.eprussia.ru/epr/339/3275569.htm

Газета “Энергетика и промышленность России” | № 07 (339) апрель 2018 года

Разработкой и производством измерительных трансформаторов тока серии ТОГФ (П) 110‑500 кВ и трансформаторов напряжения типа ЗНОГ 110 и 220 кВ на ЗАО «ЗЭТО» занимаются уже десять лет.

За это время предприятием поставлено на энергообъекты РФ и стран ближнего зарубежья более 7000 единиц продукции. Комбинированный измерительный трансформатор производства ООО «ЗЭТО – Газовые технологии» – одна из последних разработок великолукских инженеров. Аппарат представляет собой объединенный в одном корпусе трансформатор тока и индуктивный трансформатор напряжения и предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110 кВ.

Применение такой конструкции позволяет оптимизировать использование пространства на подстанциях, уменьшить количество опорных стоек, снизить затраты на изготовление фундаментов под опорные металлоконструкции и время на проведение монтажных работ.

Основная цель применения комбинированного измерительного трансформатора – сокращение занимаемой площади и оптимизация компоновочных решений. Базовые характеристики комбинированных трансформаторов аналогичны характеристикам отдельно стоящих трансформаторов тока и напряжения.

«К вопросам конструирования новых аппаратов под маркой ЗАО «ЗЭТО» мы относимся крайне принципиально, нам очень важно поддерживать уровень профессионализма и качества, зарекомендовавший предприятие за его многолетний период работы, – рассказывает генеральный директор ЗАО «ЗЭТО» Денис Мунштуков.

Разработка и аттестация комбинированных измерительных трансформаторов включена в приоритетный перечень ПАО «Россети» с целью расширения номенклатуры отечественных производителей на объектах ДЗО ПАО «Россети».

– В связи с этим выбор надежных поставщиков, материалов и комплектующих для нас всегда будет на первом месте. Кроме того, мы активно внедряем концепцию комплексного предложения для наших заказчиков. Я говорю о тройной системе контроля качества на всех этапах производства оборудования (от входного контроля до проведения приемо-сдаточных испытаний), сервисного подхода к монтажу и вводу в эксплуатацию до сопровождения наших изделий в течение всего их жизненного цикла, что позволяет нам заниматься четким мониторингом рекламаций клиентов. В результате мы с уверенностью сегодня говорим о том, что элегазовое оборудование, изготовленное на ЗАО «ЗЭТО», по своим техническим параметрам не уступает, а по некоторым и превосходит свои зарубежные аналоги. Наше базовое преимущество – это индивидуальный подход к требованиям заказчика и оперативность реагирования для решения любых возникающих штатных и нештатных в процессе вопросов».
Кроме совмещения функций трансформатора тока и напряжения в одном аппарате преимуществами трансформатора тока и напряжения ТГК-110 кВ являются:

• снижение массогабаритных характеристик и материалоемкости за счет уменьшения общего количества стоек под отдельно стоящие аппараты при сохранении надежности и высокой точности измерений;
• снижение эксплуатационных затрат, Создания практически необслуживаемого в течение всего срока службы оборудования;
• минимальный уровень утечек (не более 0,5 % в год) при снижении общего суммарного количества (объема) элегаза в комбинированном аппарате по сравнению с отдельно стоящими аппаратами;
• возможность преобразования аналогового сигнала в цифровой, что позволяет еще более снизить массогабаритные характеристики за счет уменьшения количества обмоток и сократить количество медных и алюминиевых кабелей на ОРУ;
• применение высококачественных российских комплектующих.

Трансформаторы ТГК-110 кВ обеспечивают:

• пропорциональное преобразование переменного тока и напряжения в цепи высокого напряжения в ток и напряжение, приемлемые для непосредственного измерения с помощью стандартных измерительных устройств или устройств защиты;
• изолирование измерительных приборов и устройств защиты, к которым имеет доступ обслуживающий персонал, от цепей высокого напряжения.

Основные преимущества:

• пожаро-, взрывобезопасность исполнения, что обеспечивается наличием защитного устройства и применением негорючего инертного газа;
• уменьшение площади подстанции;
• применение элегазовой изоляции с низким уровнем утечек;
• наличие надежных уплотнений, обеспечивающих герметичность, в том числе при низких температурах;
• надежность и долговременность стальных частей трансформатора и опорных металлоконструкций обеспечивается горячим цинкованием не менее 100 мкм, термодиффузионным цинком;
• обеспечение требуемых заказчиком параметров;
• надежные и качественные комплектующие;
• трансформатор практически не требует обслуживания;
• трансформаторы могут поставляться по заказу с металлоконструкцией требуемой высоты.

Также читайте в номере № 07 (339) апрель 2018 года:

Оптимальное бюджетное решение
В условиях сокращения инвестиционных программ у многих компаний назрела потребность в использовании бюджетных решений для организации систем РЗА подстанций напряжением 6‑35 кВ. …
Распределительные блоки PTFIX
Экономят пространство в электротехническом шкафу и позволяют сократить время подключения проводов за счет применения современных пружинных Push-in зажимов. …
Компания «Прософт-Системы» реализовала автоматику ОПРЧ на СЭС «Заводская»
На солнечной электростанции «Заводская» реализован весь необходимый функционал для участия в общем первичном регулировании частоты сети (ОПРЧ) в соответствии с требованиями СО ЕЭС. …
Отрасль поддерживает новую парадигму в энергетике… но перейти к ней решаются не все
ЧТО: II Ежегодный Smart Energy Summit Russia. ГДЕ: Москва, Даниловский Event Hall. СОСТОЯЛОСЬ: 27‑28 марта 2018 г. …
«УНКОМТЕХ»: 25 лет роста и инноваций
Владея львиной долей отечественного кабельного рынка и более чем 70 патентами на собственную кабельную продукцию, не имеющую аналогов в России, компания «УНКОМТЕХ» пока не раскрывает свои перспективные идеи….

Смотрите и читайте нас в

Каталог «Энергетика РУ»

Компании

Новости

Статьи

Продукция

Полная версия сайта

Контакты

— Выберите область поиска —
— Выберите область поиска —
Искать в новостях
Икать в газете
Искать в каталоге

‘

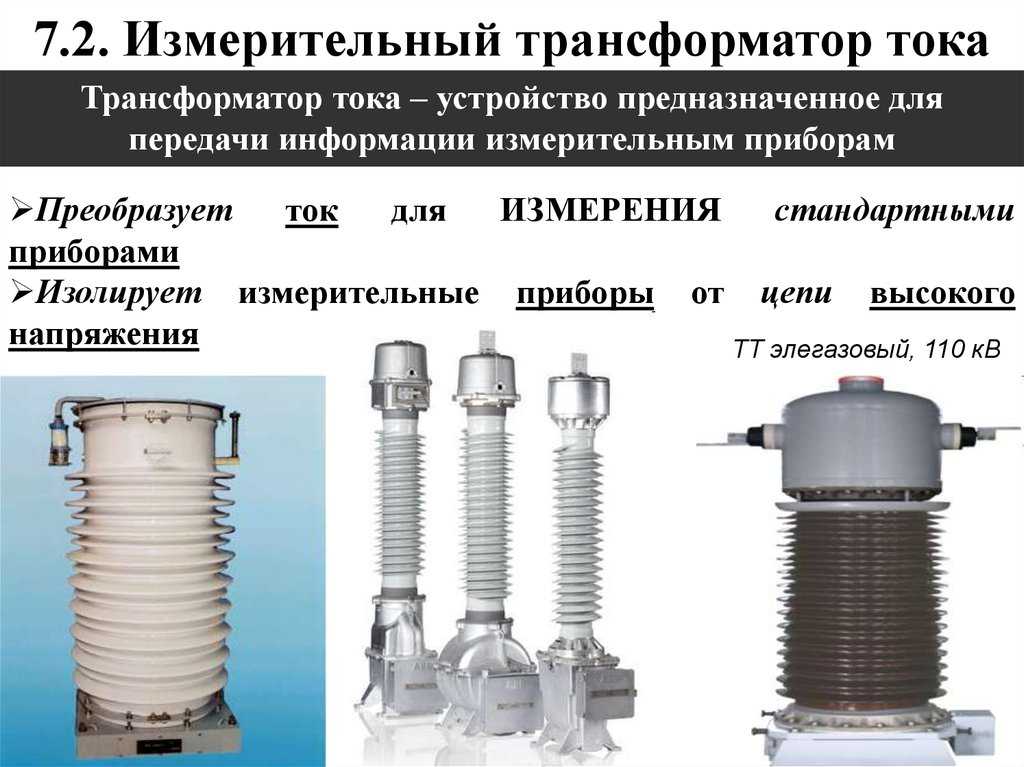

принцип работы, назначение и схемы включения

Трансформатором тока(ТН, TV) – называют электротехническое устройство, изменяющее величину выходного значения электротока в процессе передачи с первичной на вторичную обмотку. В результате пропуска через трансформатор, электрический ток передаётся из одной системы в другую, пропорционально изменяясь, в зависимости от поставленной задачи.

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

Содержание

Особенности конструкции и принцип работы
Виды трансформаторов тока
Расшифровка маркировки
Технические параметры
Схемы подключения трансформаторов тока
Силового оборудования
Вторичные цепи
Популярные виды и стоимость трансформаторов
Возможные неисправности

Особенности конструкции и принцип работы

Принцип работы трансформаторов тока основан на использовании закона электромагнитной индукции.

Прибор состоит из следующих элементов:

первичной и вторичной обмоток;
замкнутого сердечника (магнитопровода).

Принцип работы трансформатора

Обмотки накручены вокруг сердечника, изолированно от него и друг от друга. Иногда первичная обмотка может заменяться медной или алюминиевой шиной. Трансформация величины электрического тока происходит за счёт разницы количества витков первичной и вторичной обмоток. В большинстве случаев устройство предназначено для снижения показателя тока, поэтому вторичная обмотка выполняется с меньшим количеством витков, нежели первичная.

Электроток подаётся на первичную обмотку при последовательном подключении. В результате на катушке формируется магнитный поток и наводится электродвижущая сила, вызывающая возникновение тока на выходной катушке.

К выходной обмотке подключают потребляющий прибор, в зависимости от целей, для которых используется устройство.

Некоторые устройства выполняются с несколькими выходными катушками, что позволяет путём переключения изменять величину трансформации электрического тока. В целях безопасности, для обеспечения защиты при пробое изоляции, выходной контур заземляется.

Виды трансформаторов тока

Данные электротехнические устройства классифицируются по нескольким характеристикам. В зависимости от назначения токовые трансформаторы могут быть:

защитными – снижающими параметры тока для предотвращения выхода из строя потребляющих устройств;
измерительными – через которые подключаются средства измерения, в том числе электросчётчики;
промежуточными – устанавливаемыми в системы релейной защиты;
лабораторными – используемыми для исследовательских целей, обладающими низкой погрешностью измерения, нередко – с несколькими коэффициентами трансформации.

Учитывая характер условий эксплуатации, различают трансформаторы:

В зависимости от исполнения первичных обмоток различают устройства:

одновиткового исполнения;
многовитковые;
шинные.

С учётом способа установки их подразделяют на следующие типы:

проходной;
опорный.

По числу ступеней изменения тока выделяют трансформаторы:

одноступенчатого,
двухступенчатого (каскадного) типа.

Устройства, в зависимости от величины напряжения, на которое они рассчитаны делят на предназначенные для работы в условиях более и менее 1000 В.

Для изготовления сердечника применяется специальная трансформаторная сталь. Изоляция выполняется сухой (бакелитовой, фарфоровой), обычной или бумажно-масляной.

Расшифровка маркировки

Расшифровка маркировки трансформаторов тока

Технические параметры

Трансформаторы тока характеризуются следующими индивидуальными параметрами:

Номинальным током – позволяющим аппарату функционировать длительное время, не перегреваясь;
Номинальным напряжением – значение должно обеспечивать нормальную работу трансформатора. Именно этот показатель влияет на качество изоляции между обмотками, одна из которых находится под высоким напряжением, а другая заземлена.
Коэффициентом трансформации; Формула по вычислению коэффициента трансформации
где:
- U1 и U2 – напряжение в первичной и вторичной обмотки,
- N1 и N2 – количество витков в первичной и вторичной обмотке,
- I1 и I2 – ток в первичной и вторичной обмотки(обычно ток во вторичной обмотке равен 1А или 5А).
Погрешностью значения электротока – вызывается намагничиванием;
Номинальной нагрузкой, определяющей нормальную работу прибора;
Номинальной предельной кратностью – максимально допустимое значение отношения первичного значения электротока к номинальному;
Предельной кратностью вторичного тока – соотношение наибольшего тока вторичной обмотки к его номинальной величине.

Значения которыми могут обладать ТТ

При выборе устройства необходимо учитывать значение указанных и других характеристик.

Схемы подключения трансформаторов тока

Силового оборудования

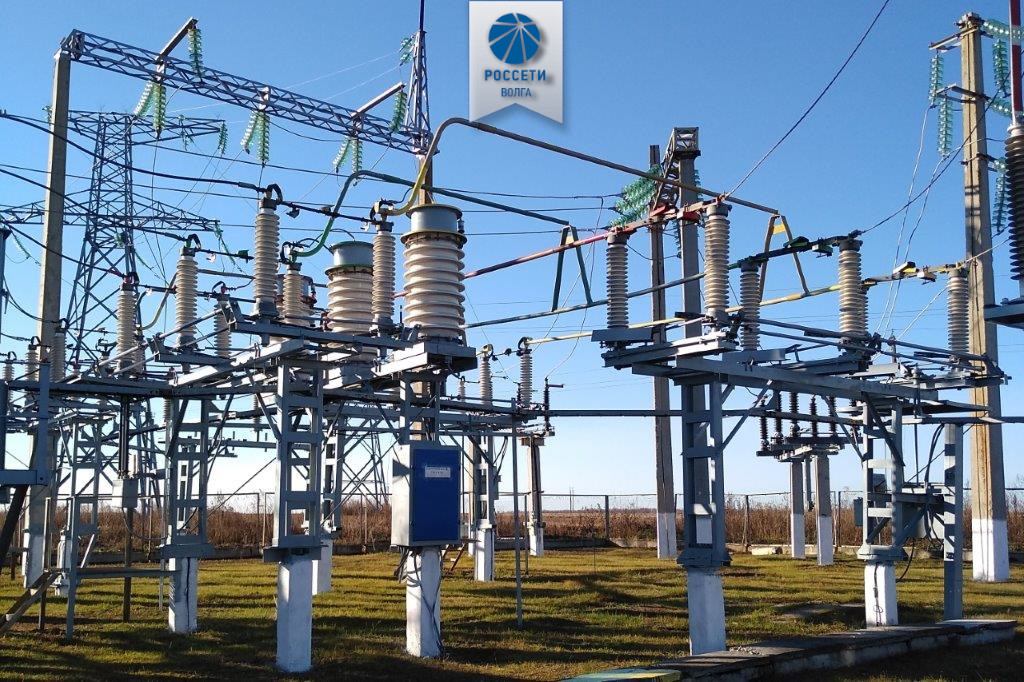

Схема подключения для 110 кВ и выше:

Схема подключения для 6-10 кВ в ячейках КРУ:

Вторичные цепи

Схема включение трансформатора тока в полную звезду:

Схема включение трансформатора тока в неполную звезду(З а счет распределения токов на дополнительном приборе получается отобразить векторную сумму фаз А и С, которая противоположно направлена вектору фазы В при симметричном режиме нагрузки сети):

Схема включение трансформатора тока в неполную звезду(для контроля линейного тока с помощью реле):

Схема включение трансформатора тока в полную звезду с подключением обмотки реле к фильтру нулевой последовательности(ФТНП):

Возможные неисправности

Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.

Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.

Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.

ПУЭ 7. Измерительные трансформаторы | Библиотека

13 декабря 2006 г. в 18:44
2834669

Поделиться
Пожаловаться

Раздел 1. Общие правила

Глава 1.8. Нормы приемо-сдаточных испытаний

Измерительные трансформаторы

1.8.17. Измерительные трансформаторы испытываются в объеме, предусмотренном настоящим параграфом.

1. Измерение сопротивления изоляции:

а) первичных обмоток. Производится мегаомметром на напряжение 2500 В. Значение сопротивления изоляции не нормируется.

Для трансформаторов тока напряжением 330 кВ типа ТФКН-330 измерение сопротивления изоляции производится по отдельным зонам; при этом значения сопротивления изоляции должны быть не менее приведенных в табл. 1.8.12.

б) вторичных обмоток. Производится мегаомметром на напряжение 500 или 1000 В.

Сопротивление изоляции вторичных обмоток вместе с подсоединенными к ним цепями должно быть не менее 1 МОм.

2. Измерение тангенса угла диэлектрических потерь изоляции. Производится для трансформаторов тока напряжением 110 кВ и выше.

Таблица 1.8.12. Наименьшее допустимое сопротивление изоляции первичных обмоток трансформаторов тока типа ТФКН-330.

Измеряемый участок изоляции	Сопротивление изоляции, МОм
Основная изоляция относительно предпоследней обкладки	5000
Измерительный конденсатор (изоляция между предпоследней и последней обкладками)	3000
Наружный слой первичной обмотки (изоляция последней обкладки относительно корпуса)	1000

Тангенс угла диэлектрических потерь изоляции трансформаторов тока при температуре +20 °С не должен превышать значений, приведенных в табл. 1.8.13.

3. Испытание повышенным напряжением промышленной частоты:

а) изоляция первичных обмоток. Испытание является обязательным для трансформаторов тока и трансформаторов напряжения до 35 кВ (кроме трансформаторов напряжения с ослабленной изоляцией одного из выводов).

Таблица 1.8.13. Наибольший допустимый тангенс угла диэлектрических потерь изоляции трансформаторов тока.

Наименование испытуемого объекта	Тангенс угла диэлектрических потерь, %, при номинальном напряжении, кВ
Наименование испытуемого объекта	110	150-220	330	500
Маслонаполненные трансформаторы тока (основная изоляция)	2,0	1,5	–	1,0
Трансформаторы тока типа ТФКН-300:
– основная изоляция относительно предпоследней обкладки	–	–	0,6	–
Измерительный конденсатор (изоляция между предпоследней и последней обкладками)	–	–	0,8	–
Наружный слой первичной обмотки (изоляция последней обкладки относительно корпуса)	–	–	1,2	–

Значения испытательных напряжений для измерительных трансформаторов указаны в табл. 1.8.14.

Таблица 1.8.14. Испытательное напряжение промышленной частоты для измерительных трансформаторов.

Исполнение изоляции измерительного трансформатора	Испытательное напряжение, кВ, при номинальном напряжении, кВ
Исполнение изоляции измерительного трансформатора	3	6	10	15	20	35
Нормальная	21,6	28,8	37,8	49,5	58,5	85,5
Ослабленная	9	14	22	33	–	–

Продолжительность приложения нормированного испытательного напряжения: для трансформаторов напряжения 1 мин; для трансформаторов тока с керамической, жидкой или бумажно-масляной изоляцией 1 мин; для трансформаторов тока с изоляцией из твердых органических материалов или кабельных масс 5 мин;

б) изоляции вторичных обмоток. Значение испытательного напряжения для изоляции вторичных обмоток вместе с присоединенными к ним цепями составляет 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин.

4. Измерение тока холостого хода. Производится для каскадных трансформаторов напряжением 110 кВ и выше на вторичной обмотке при номинальном напряжении. Значение тока холостого хода не нормируется.

5. Снятие характеристик намагничивания магнитопровода трансформаторов тока. Следует производить при изменении тока от нуля до номинального, если для этого не требуется напряжение выше 380 В. Для трансформаторов тока, предназначенных для питания устройств релейной защиты, автоматических аварийных осциллографов, фиксирующих приборов и т. п., когда необходимо проведение расчетов погрешностей, токов небаланса и допустимой нагрузки применительно к условиям прохождения токов выше номинального, снятие характеристик производится при изменении тока от нуля до такого значения, при котором начинается насыщение магнитопровода.

При наличии у обмоток ответвлений характеристики следует снимать на рабочем ответвлении.

Снятые характеристики сопоставляются с типовой характеристикой намагничивания или с характеристиками намагничивания других однотипных исправных трансформаторов тока.

6. Проверка полярности выводов (у однофазных) или группы соединения (у трехфазных) измерительных трансформаторов. Производится при монтаже, если отсутствуют паспортные данные или есть сомнения в достоверности этих данных. Полярность и группа соединений должны соответствовать паспортным данным.

7. Измерение коэффициента трансформации на всех ответвлениях. Производится для встроенных трансформаторов тока и трансформаторов, имеющих переключающее устройство (на всех положениях переключателя). Отклонение найденного значения коэффициента от паспортного должно быть в пределах точности измерения.

8. Измерение сопротивления обмоток постоянному току. Производится у первичных обмоток трансформаторов тока напряжением 10 кВ и выше, имеющих переключающее устройство, и у связующих обмоток каскадных трансформаторов напряжения. Отклонение измеренного значения сопротивления обмотки от паспортного или от сопротивления обмоток других фаз не должно превышать 2%.

9. Испытание трансформаторного масла. Производится у измерительных трансформаторов 35 кВ и выше согласно 1.8.33.

Для измерительных трансформаторов, имеющих повышенное значение тангенса угла диэлектрических потерь изоляции, следует произвести испытание масла по п. 12 табл. 1.8.38.

У маслонаполненных каскадных измерительных трансформаторов оценка состояния масла в отдельных ступенях производится по нормам, соответствующим номинальному рабочему напряжению ступени (каскада).

10. Испытание емкостных трансформаторов напряжения типа НДЕ. Производится согласно инструкции завода-изготовителя.

11. Испытание вентильных разрядников трансформаторов напряжения типа НДЕ. Производится в соответствии с 1.8.28.

Новостной канал Элек.ру в Телеграм
Актуальные новости, обзоры и публикации портала в удобном формате.

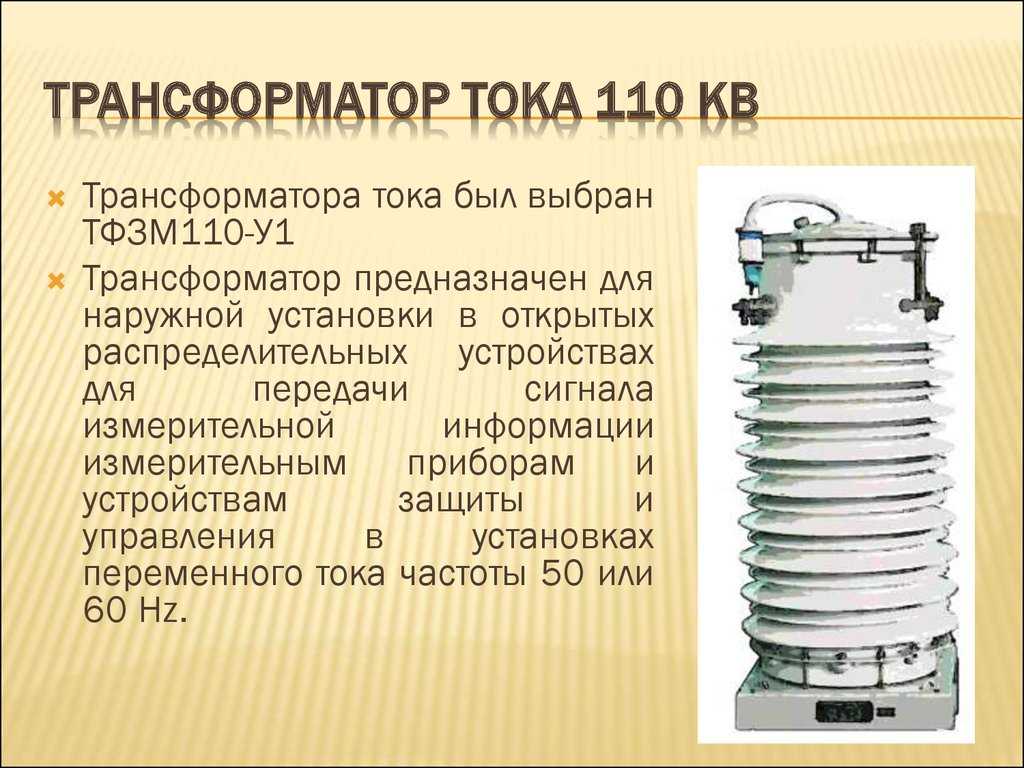

Измерительные герметичные трансформаторы тока на напряжение от 110 до 420 кВ

Главная \ Продукция \ Измерительные трансформаторы с масляной изоляцией \ Трансформатор тока VCT 110-420 кВ

Герметичные измерительные трансформаторы тока серии CVT предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 110 до 420 кВ частотой 50 или 60 Гц. Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением обмоток в металлическом корпусе. Измерительные обмотки размещены в металлическом корпусе, установленном на
фарфоровом изоляторе (возможно изготовление изоляторов из композитного полимера), в качестве изолирующей внутренней среды используется масло. Трансформаторы тока могут иметь до восьми вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус, изменение количества витков первичной обмотки производится с помощью специальных металлических перемычек. Выводы вторичных обмоток расположены в контактной (клеммной) коробке, размещенной на основании трансформатора. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки, расположенной внутри контактной коробки.
Трансформаторы тока выпускаются в четырех модификациях CVT 123, CVT 145, CVT 170, CVT 245, CVT 300, CVT 420 для работы в электрических сетях от 110 до 420 кВ включительно.

Технические параметры	VCT 123/230/550	VCT 145/275/650	VCT 170/325/750	VCT 245/460/1050	VCT 300/460/1050	VCT 420/630/1425	VCT 550/680/1550
Номинальное напряжение (кВ)	110	123	150	220	220	330	500
Наибольшее рабочее напряжение (кВ)	126	145	172	252	300	3623/420	550
Одноминутное напряжение промышленной частоты (кВ)	230	275	325	460	460	630	680
Испытательное напряжение грозового импульса (кВп)	550	650	750	1050	1050	1425	1550
Номинальная частота (Гц)	50/60
Одноминутное напряжение промышленной частоты на вторичной обмотке
-измерение (кВ)	3
-защита (кВ)	3
Номинальный первичный ток (А)	50-2000-4000
Ном. вторичный ток (А)	1 или 5
Ток термической стойкости/длительность (кА/с)	40/1 и 3 сек		50/1 или 3 сек.		63/1 сек 40/3 сек		50/1 сек.
Номинальный ток электродинамической стойкости (кА)	100		125		157,5/100		125
Общая длина пути утечки (мм)	3075	3625	4250	6125	7500	10500	13750
Высота изолятора (мм)	1280	1280	1345	2040	2325	3155	3800
Общий вес (кг)	450	450	525	850	950	1450	2400
Количество масла (кг)	100	100	110	210	320	375	700
Указатель уровня масла	Указатель уровня сильфона, установлен вверху
Устройство сброса давления	Сильфон из нержавеющей стали, установлен вверху
Приспособление расширения и сокращения объема масла	Сильфон из нержавеющей стали, установлен вверху
Тип блокировки вторичных выводов	Шпилька с зажимом

Створення сайтів Україна megagroup. com.ua

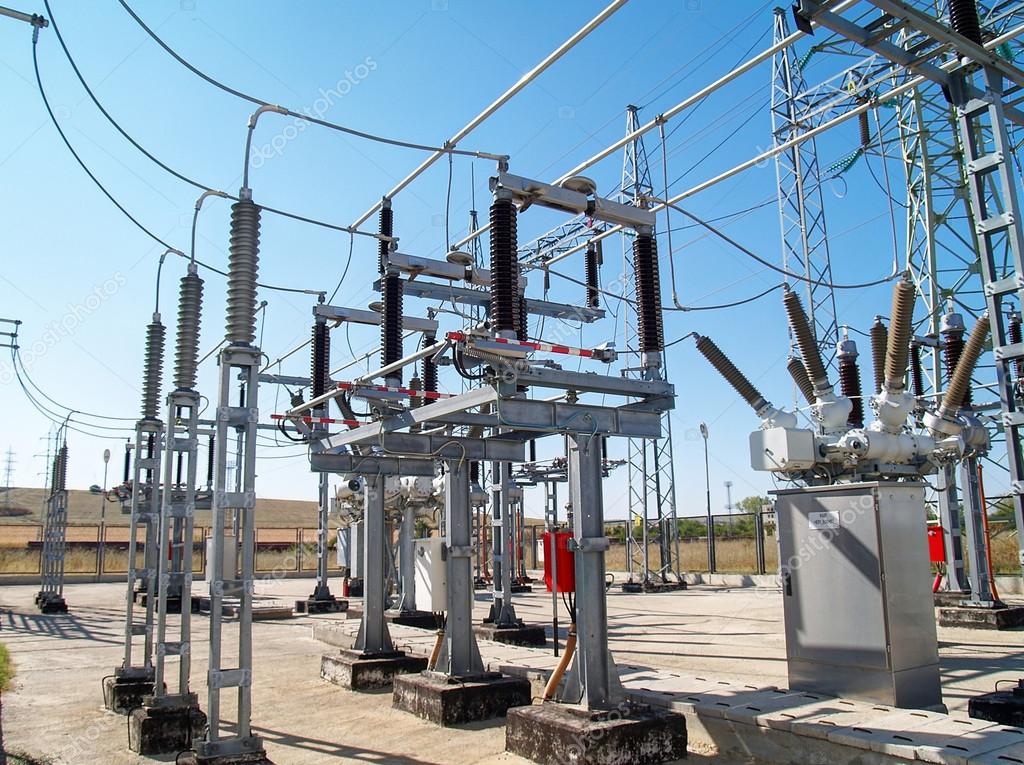

Китай 110 кВ Трансформатор тока с масляным погружением на открытом воздухе Однофазные производители и поставщики – Прямая цена с завода

Китай 110 кВ Трансформатор тока с масляным погружением на открытом воздухе Однофазные производители и поставщики – Прямая цена с завода – HUAYI

Главная > Продукт > Трансформатор тока > Трансформатор тока 110 кВ

Трансформатор тока 110 кВ, масляный, однофазный, наружный Трансформатор тока 110 кВ, масляный, однофазный, наружный, может использоваться в энергосистеме 123/126. Мультиконструкции могут удовлетворить большинство особых условий, таких как большая высота и большая разница температур. Мертвый танк – традиционная…

Отправить запрос

Подробная информация о продукте

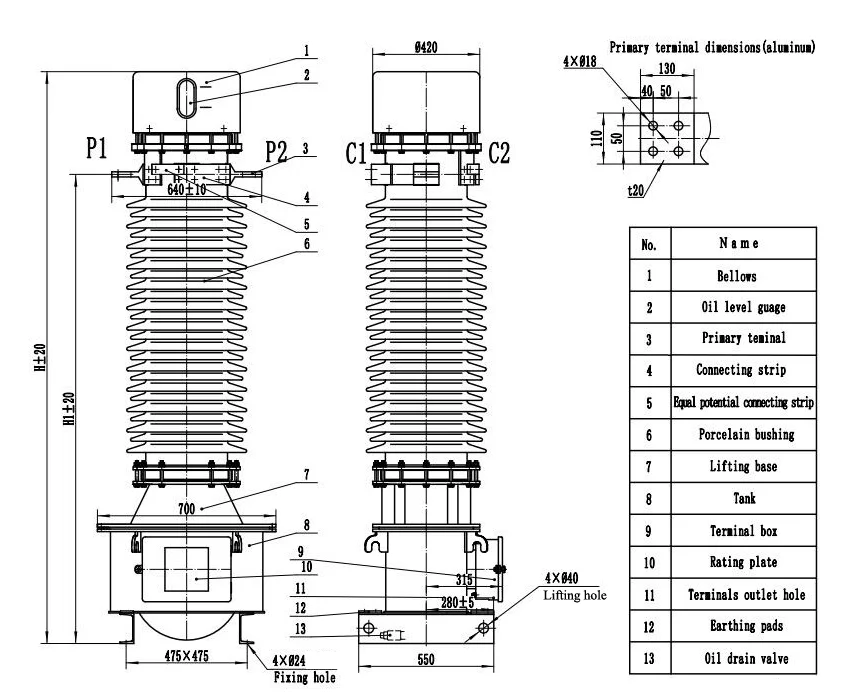

Трансформатор тока 110 кВ масляный однофазный наружный

Трансформатор тока 110 кВ масляный однофазный наружный может использоваться в энергосистеме 123/126.

Разнообразные конструкции подходят для большинства особых условий, таких как большая высота над уровнем моря и большая разница температур.

Мертвый резервуар представляет собой традиционную конструкцию, основанную на отработанных технологиях, богатом опыте эксплуатации, хорошей стабильности и низкой стоимости.

Живой резервуар – это новый и популярный дизайн, он подходит для больших коэффициентов тока, меньшего количества отходов материала, сложности высоких технологий, хорошего электрического поля, компактной конструкции и сильной динамической тепловой способности.

Оба они имеют богатый опыт производства и эксплуатации более 10 лет.

В настоящее время наши трансформаторы тока 110 кВ продаются и эксплуатируются более чем в 20 странах, также мы получаем самые высокие ставки в Китайской государственной электросетевой компании, высокое качество и стабильная работа делают нас очень любимыми конечными пользователями.

Мы стремимся предлагать нашим клиентам высокоточную и высококачественную продукцию в соответствии с принципом «Технологичность, ориентированность на качество, кредитоспособность, клиентоориентированность». Компания всегда ставит интересы клиента на первое место, искренне надеемся на сотрудничество с вами. Благодаря многолетним усилиям и инновациям наша компания была признана «Национальным высокотехнологичным предприятием» и «Известным брендом провинции Ляонин».

Название продукта	110 кВ тока трансформатора масла погруженной на открытом воздухе
Модель	LB-110/LVB-1110

. Фаза	Одиночный
Структура катушки	Рана
Номер катушки
.0002 1-6
Color	Brown/White
Frequency	50/60Hz
Certification	CTQC/IEC/ISO9001
Пакет	Деревянный картон
Время доставки	25-30 дней

9003

0029

Область применения

◆Однофазный масляный трансформатор тока наружной установки, который используется для учета и релейной защиты энергосистемы 110/115/123/126 кВ

100002 Стандарты 908↔

-1; МЭК 61869-2

◆GB 20840. 1; GB 20840.2

Условия эксплуатации

◆Температура окружающей среды: -55~+45℃

◆Высота над уровнем моря: ≤1000 м (если выше 1000 м, продукт будет настроен в соответствии с пользователем)0003

◆Уровень загрязнения: II, III, IV

9999999399999399

0039

5A: 15 ~ 50VA

8181818181 8.

ФС

0003

Номинальная частота, Гц	9000; 60
Rated voltage，kV	33or 35	66 or 69	110 or 115	132 or 138	150	220 or 230
Наибольшее напряжение для оборудования, кВ	36 or 40.5	72. 5	123 or 126	145	170	245 or 252
Rated power frequency withstand voltage, kV	95	160	230	275	325	460
460
460
460
460	460
.0181 Rated lightning impulse voltage, kV	200	350	550	650	750	1050
Flashover distance, mm	385	700	1100	1300	15003	21003	21003
кри. distance, mm	W1:810mm W2:1020mm W3:1260mm	W1:1450 W2:1820 W3:2250	W1:2520 W2:3150 W3:3910	W1:2900 W2:3630 W3:4500	W1:3400 W2:4250 W3:5270	W1:5040 W2:6300 W3:7820
Mechanical load, N	3000	3000	3000	3000	3000	4000
Rated primary current, А	5~5000
Номинальный вторичный ток, А	1; 2; 5
Класс точности	0,1; 0,2; 0,5; 0,2 с; 0,5 с; 0,5 с; 5П; 10П; PX…
Номинальный выход (рекомендуемое значение), VA	1A: 10 ~ 30 ВА 2A: 10 ~ 30 ВА 5A: 15 ~ 50VA
8181818181818181 8A: 15 ~ 50VA
5; 10
Коэффициенты предельных коэффициентов точности ALF	10，15，20，25，30
Краткий тепловой ток (Максимум) ， KA
50kA/3s

Hot Tags: 110KV current transformer oil immersed outdoor single phase, Китай, производители, поставщики, завод, цена, купить

Сопутствующие товары

Трансформатор тока 230 кВ CT 220 кВ Электрическая под…
фаза
настоящего трансформатора 33КВ на открытом воздухе погруженная маслом
тип
одиночной фазы трансформатора тока 13.8КВ сухой
смола отливки настоящего трансформатора
13. 8КВ на открытом воздухе
Трансформатор тока 115 кВ для установки вне помещений, погруженный в масло, одинарн…
33 кВ ТТ и СТ

Запрос

Китайский производитель реклоузеров, Кабельные наконечники и соединения, Поставщик автоматических выключателей для наружной установки

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика, Торговая Компания, Группа Корпораций
	Основные продукты:	Реклоузер , Кабельный терминал и соединение , Открытый автоматический выключатель , Внутренний контроль и защита . ..
	Зарегистрированный капитал:	500 юаней
	Площадь завода:	1001~2000 квадратных метров
	Сертификация системы менеджмента:	ISO 9001, ISO 14001, ISO 14000, OHSAS/OHSMS 18001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: 3–6 месяцев Время выполнения заказа в межсезонье: 3–6 месяцев

Ningbo Hyuan Power Industry Co. , Ltd была основана в 2006 году. Это профессиональная компания, которая занимается комплексной поставкой, проектированием, производством, консульством и обслуживанием оборудования и системы подстанции и передачи до 245 кВ 9.0003

Наша продукция включает в себя:

1,15 кВ/27 кВ/38 кВ, 50 Гц/60 Гц, 630 А/1250 А Самый передовой в мире реклоузер для монтажа на опоре и подстанции с протоколом IEC61850/DNP3.0 в соответствии с IEEE/ANSI/ стандарт МЭК;
…

Просмотреть все

PROJECT LIVE SMAPLE

10 шт.

ЯМУНА

ПРОЕКТ РЕАЛЬНЫЙ ОБРАЗЕЦ

PROJECT LIVE SAMPLE

Пошлите Ваше сообщение этому поставщику

* От:

* Кому:

г-н Тайлихен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

800 Вольт – 36 кВ – Сортировка по классу напряжения – Внутренние трансформаторы

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Всего с 1 по 36 из 71

Показать 12 24 36

Страница:

Сортировать по Должность Имя

МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: Модель ПТ7-1-150 36,5кВ, БИЛ 150кВ. Модель ПТ…
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 9,52 кВ, БИЛ 75 кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 15,5 кВ, БИЛ 110 кВ.

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 15,5 кВ, БИЛ 110 кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 15,5 кВ, БИЛ 110 кВ.
ПРИМЕНЕНИЕ: Измерение и ретрансляция. Приблизительный вес 150 фунтов.

ПРИМЕНЕНИЕ: Измерение и ретрансляция. Приблизительный вес: 180 фунтов.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 5,6 кВ, БИЛ 45 кВ.
МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: 5,6кВ, БИЛ 60кВ.

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 12 кВ, BIL 75 кВ полная волна
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 5,6кВ, БИЛ 60кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 5,6кВ, БИЛ 60кВ.

МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: Модель ПТ7-2-150 36,5кВ, БИЛ 150кВ полная волна….
Характеристики продукта 34,5 кВ в помещении 200 кВ БИЛ, 60 Гц Первичное напряжение:…
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 25,5 кВ, БИЛ 125 кВ.

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 25,5 кВ, БИЛ 125 кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 15,5 кВ, БИЛ 110 кВ.
МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: Для приложений 15 кВ и ниже.

МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: Для приложений 15 кВ и ниже.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 5,6кВ, БИЛ 60кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 5,6 кВ, БИЛ 60 кВ.

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 15,5 кВ, БИЛ 110 кВ.
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ: 25,5 кВ, полная волна BIL125 кВ.
МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ: 36,5 кВ, BIL 150 кВ полная волна.

УРОВЕНЬ ИЗОЛЯЦИИ: 8,7 кВ; БИЛ 75 кВ полная волна
Максимальное напряжение системы: Модель ПТ7-2-150: 36,5 кВ, БИЛ 150 кВ полной мощности…
Применение: Для обеспечения управляющей мощности в распределительном оборудовании и…

Применение: Для обеспечения управляющей мощности в распределительном оборудовании и…
Применение: Для обеспечения управляющей мощности в распределительном оборудовании и…
Применение: Для обеспечения управляющей мощности в распределительном оборудовании и. ..

Применение: Для обеспечения управляющей мощности в распределительном оборудовании и…
Уровень изоляции: 15 кВ, 95 кВ BIL полная волна.
Уровень изоляции: 5 кВ, 60 кВ BIL полная волна.

Типы трансформаторов – различные типы трансформаторов

Существуют различные типы трансформаторов используется в электроэнергетической системе для различных целей, таких как генерация, распределение, передача и использование электроэнергии.

Существуют различные типы трансформаторов: повышающий и понижающий трансформатор, силовой трансформатор, распределительный трансформатор, измерительный трансформатор, включающий трансформатор тока и трансформатор напряжения, однофазный и трехфазный трансформатор, автотрансформатор и т. д. Повышающий и понижающий трансформатор

Силовой трансформатор

Распределительный трансформатор

Применение распределительного трансформатора

Приборный трансформатор

Трансформатор тока

Преобразователь напряжения

Однофазный трансформатор

Трехфазный трансформатор

Различные типы трансформаторов

Различные типы трансформаторов, показанные на рисунке выше, подробно описаны ниже.

Повышающий и понижающий трансформатор

Этот тип трансформатора классифицируется на основе количества витков в первичной и вторичной обмотках и ЭДС индукции.

Повышающий трансформатор преобразует переменный ток низкого напряжения и сильного тока в систему переменного тока высокого напряжения и слабого тока. В этом типе трансформатора число витков вторичной обмотки больше числа витков первичной обмотки. Если (V ₂ > V ₁ ) напряжение повышается на стороне выхода и называется повышающим трансформатором

Понижающий трансформатор преобразует высокое первичное напряжение, связанное с малым током, в низкое напряжение, большой ток . В этом типе трансформатора количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке. Если (V ₂ < V ₁ ) уровень напряжения снижен на стороне выхода и известен как понижающий трансформатор

Силовой трансформатор

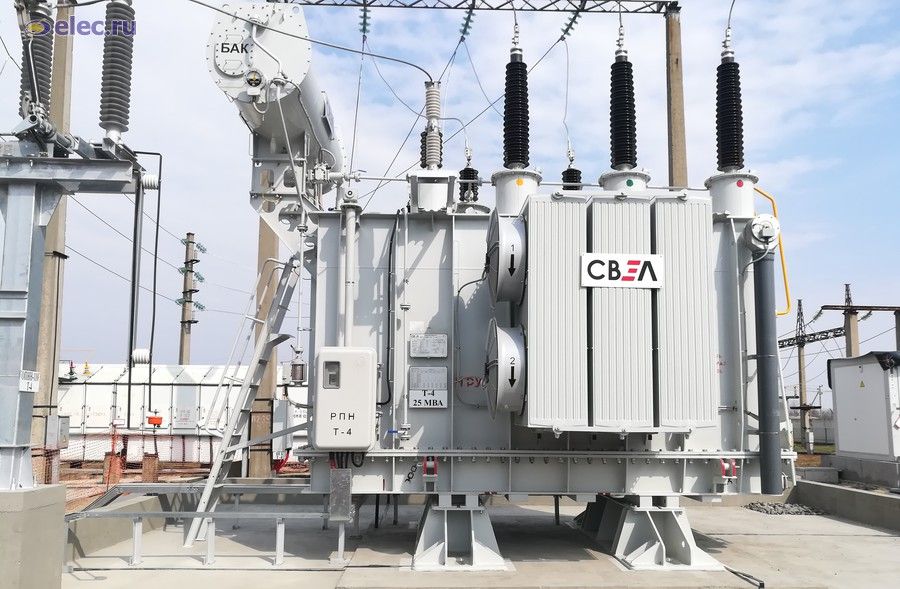

Силовые трансформаторы используются в сетях передачи более высокого напряжения. Номинальные параметры силового трансформатора следующие: 400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ. В основном они рассчитаны на мощность выше 200 МВА. В основном устанавливаются на генерирующих станциях и передающих подстанциях. Они рассчитаны на максимальную эффективность 100%. Они больше по размеру по сравнению с распределительным трансформатором.

При очень высоком напряжении мощность не может быть передана потребителю напрямую, поэтому мощность понижается до нужного уровня с помощью понижающего силового трансформатора. Трансформатор загружен не полностью, поэтому потери в сердечнике имеют место в течение всего дня, а потери в меди основаны на цикле нагрузки распределительной сети.

Если силовой трансформатор подключен к сети передачи, колебания нагрузки будут очень незначительными, поскольку они не подключены напрямую к потребителю, но если он подключен к распределительной сети, колебания нагрузки будут.

Трансформатор находится под нагрузкой 24 часа на передающей станции, таким образом, потери в сердечнике и меди будут происходить в течение всего дня. Силовой трансформатор экономически эффективен, когда мощность вырабатывается при низком уровне напряжения. Если уровень напряжения повышен, то ток силового трансформатора уменьшается, что приводит к потерям I ² R и увеличению регулирования напряжения.

Распределительный трансформатор

Этот тип трансформатора имеет более низкие номинальные значения, такие как 11 кВ, 6,6 кВ, 3,3 кВ, 440 В и 230 В. Они имеют номинальную мощность менее 200 МВА и используются в распределительной сети для обеспечения преобразования напряжения в энергосистеме. путем понижения уровня напряжения, при котором электрическая энергия распределяется и используется на стороне потребителя.

Первичная обмотка распределительного трансформатора намотана медным или алюминиевым проводом с эмалированным покрытием. Толстая лента из алюминия и меди используется для изготовления вторичной обмотки трансформатора, который представляет собой обмотку с высоким током и низким напряжением. Для изоляции используется пропитанная смолой бумага и масло.

Масло в трансформаторе используется для

Охлаждение
Изоляция обмоток
Защита от влаги

Различные типы распределительных трансформаторов подразделяются на следующие категории и показаны на рисунке ниже

Место установки
Тип изоляции
Характер поставки

Распределительный трансформатор менее 33 кВ используется в промышленности, а 440, 220 В используется в бытовых целях. Он меньше по размеру, прост в установке, имеет малые магнитные потери и не всегда нагружается полностью.

Поскольку он не работает на постоянную нагрузку в течение 24 часов, так как в дневное время его нагрузка максимальна, а в ночные часы он очень слабо загружен, то КПД зависит от цикла нагрузки и рассчитывается как All Day Efficiency. Распределительные трансформаторы рассчитаны на максимальный КПД от 60 до 70%

Использование распределительного трансформатора

Используется на насосных станциях, где уровень напряжения ниже 33 кВ
Источник питания для воздушных линий железных дорог, электрифицированных переменным током
В городских районах многие дома питаются от однофазного распределительного трансформатора, а в сельской местности может потребоваться один единственный трансформатор в зависимости от нагрузки.
Несколько распределительных трансформаторов используются в промышленных и коммерческих зонах.
Используется на ветряных электростанциях, где электроэнергия вырабатывается ветряными мельницами. Там он используется в качестве коллектора для подключения подстанций, удаленных от системы производства энергии ветра.

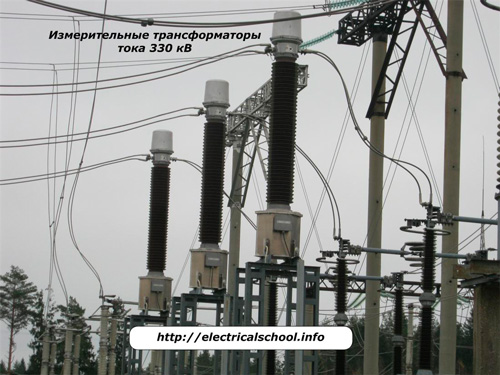

Измерительный трансформатор

Трансформатор тока

Первичная обмотка трансформатора тока соединена последовательно с источником питания и различными измерительными приборами, такими как амперметр, вольтметр, ваттметр или катушка защитного реле. Они имеют точное соотношение токов и фазовых соотношений, чтобы обеспечить точное измерение счетчика на вторичной стороне. Термин соотношение имеет большое значение в КТ.

Например, если его отношение равно 2000:5, это означает, что ТТ имеет выходной ток 5 ампер при входном токе 2000 ампер на первичной стороне. Точность трансформатора тока зависит от многих факторов, таких как нагрузка, нагрузка, температура, изменение фазы, номинал, насыщение и т. д.

Где,
I _P – Первичный ток
I _S – Вторичный или обратный ток. также называется трансформатором напряжения. Первичная обмотка подключается к линии высокого напряжения, напряжение которой необходимо измерить, а все измерительные приборы и счетчики подключаются ко вторичной обмотке трансформатора.

Основной функцией преобразователя напряжения является понижение уровня напряжения до безопасного предела или значения. Первичная обмотка трансформатора напряжения заземляется или заземляется в целях безопасности.

Например, соотношение первичных и вторичных напряжений указано как 500:120, это означает, что выходное напряжение составляет 120 В, когда на первичную подается 500 В. Различные типы трансформаторов напряжения показаны ниже на рисунке

Электромагнитный (трансформатор с проволочной обмоткой)
Конденсатор (емкостной трансформатор напряжения CVT использует емкостной делитель напряжения)
Оптический (работает с электрическими свойствами оптических материалов)

Погрешность напряжения в процентах определяется приведенным ниже уравнением

Однофазный трансформатор

Однофазный трансформатор представляет собой статическое устройство, работающее по принципу Фарадея, закон взаимной индукции. При постоянном уровне частоты и изменении уровня напряжения трансформатор передает мощность переменного тока из одной цепи в другую. В трансформаторе два типа обмоток. Обмотка, на которую подается питание переменного тока, называется первичной обмоткой, а во вторичной обмотке подключена нагрузка.

Трехфазный трансформатор

Если взять три однофазных трансформатора и соединить вместе их все три первичные обмотки, соединенные друг с другом как одну, а все три вторичные обмотки друг с другом, образуя одну вторичную обмотку, трансформатор Говорят, что он ведет себя как трехфазный трансформатор, что означает группу из трех однофазных трансформаторов, соединенных вместе, которые действуют как трехфазный трансформатор.

Трехфазное питание в основном используется для производства, передачи и распределения электроэнергии в промышленных целях. Менее затратно собрать три однофазных трансформатора для формирования трехфазного трансформатора, чем приобрести один единственный трехфазный трансформатор. Соединение трехфазного трансформатора может быть выполнено по типу «Звезда» (Wye) и «Треугольник» (Mesh).

Соединение первичной и вторичной обмотки может быть выполнено различными комбинациями, показанными ниже

Первичная обмотка	Вторичная обмотка
Звезда (звезда)	Звезда
Дельта (сетка)	Дельта
Звезда	Треугольник
Треугольник	Звезда

Комбинация первичной и вторичной обмотки выполняется по схеме звезда-звезда, треугольник-треугольник, звезда-треугольник и треугольник-звезда.

Измерительный трансформатор 20 кВ | ПТ ФОРТУНА ГАРДА НУСАНТАРА

11 января 2015 г. / ghozaliptfgn / Оставить комментарий

PT Fortuna Garda Nusantara поставщик Измерительный трансформатор среднего напряжения (20 кВ, 11 кВ, 6,6 кВ, 3,3 кВ) Измерительный трансформатор, внутри помещения, вне помещения. Kami bisa menyediakan инструментальный трансформатор sesuai disain yang diminta/custom.

Kami juga menyediakan Трансформатор тока LV sesuai kebutuhan khusus.

Газали

08211 336 4441

[email protected]

10 января 2015 г. 11 января 2015 г. / ghozaliptfgn / Оставить комментарий

Измерительные трансформаторы представляют собой электрические устройства класса высокой точности, используемые для изоляции или преобразования уровней напряжения или тока. Чаще всего приборные трансформаторы используются для работы приборов или измерения от цепей высокого напряжения или сильного тока, надежно изолируя вторичные схемы управления от высоких напряжений или токов. Первичная обмотка трансформатора подключается к цепи высокого напряжения или сильного тока, а счетчик или реле подключается к вторичной цепи.

Измерительные трансформаторы также могут использоваться в качестве изолирующих трансформаторов, чтобы можно было использовать вторичные величины для фазового сдвига, не влияя на другие первично подключенные устройства. ^[1]

Содержимое

[скрыть]

1 Трансформатор тока
- 1,1 Соотношение
- 1.2 Нагрузка и точность
- 1,3 Трансформатор с несколькими передаточными числами
2 Трансформатор напряжения (Трансформатор напряжения)
- 2.1 Соотношение
- 2.2 Нагрузка и точность
- 2.3 Маркировка
- 2.4 Типы ПТ
3 Каталожные номера

Трансформатор тока (CT) представляют собой измерительные трансформаторы с последовательным подключением. Они спроектированы так, чтобы представлять незначительную нагрузку на измеряемую сеть питания, и имеют точное соотношение токов и соотношение фаз, чтобы обеспечить точное измерение при подключении к вторичной сети.

Трансформаторы тока часто изготавливаются путем пропускания одного первичного витка (либо изолированного кабеля, либо неизолированной шины) через хорошо изолированный тороидальный сердечник, обернутый множеством витков провода. Это обеспечивает простую реализацию на высоковольтных вводах сетевых трансформаторов и других устройств за счет установки вторичного виткового сердечника внутри изоляторов высоковольтных вводов и использования сквозного проводника в качестве одновиткового первичного контура.

Токоизмерительные клещи с разъемным сердечником

В токовых клещах используется трансформатор тока с разъемным сердечником, который можно легко намотать на проводник в цепи. Это распространенный метод, используемый в портативных приборах для измерения тока, но в стационарных установках используются более экономичные типы трансформаторов тока. Широкополосные ТТ специальной конструкции также используются, обычно с осциллографом, для измерения высокочастотных сигналов или импульсных токов в импульсных энергосистемах. Один тип обеспечивает выходное напряжение IR, которое пропорционально измеренному току; другой, называемый катушкой Роговского, требует внешнего интегратора, чтобы обеспечить пропорциональный выходной сигнал.

Соотношение[править]

Трансформатор тока обычно описывается отношением текущего тока от первичного к вторичному. Трансформатор тока 1000:5 обеспечивает выходной ток 5 ампер, когда 1000 ампер проходят через его первичную обмотку. Стандартные значения вторичного тока составляют 5 ампер или 1 ампер, что совместимо со стандартными измерительными приборами.

Нагрузка и точность[править]

Нагрузка и точность обычно указываются как объединенный параметр, поскольку они зависят друг от друга.

ТТ измерительного типа имеют меньшие сердечники и мощность ВА. Это приводит к насыщению измерительных трансформаторов тока при более низких вторичных напряжениях, предохраняя чувствительные подключенные измерительные устройства от повреждения большими токами короткого замыкания в случае первичной электрической неисправности.

ТТ с номиналом 0,3B0,6 будет показывать, что при вторичной нагрузке до 0,6 Ом вторичный ток будет находиться в пределах параллелограммной погрешности 0,3% на диаграмме точности, включающей погрешности фазового угла и отношения. ^[2]

Релейные ТТ, используемые для цепей защиты, имеют большие сердечники и более высокую мощность ВА, чтобы гарантировать, что вторичные измерительные устройства имеют точные представления при больших токах повреждения сети в первичных цепях. ТТ с номиналом 2,5L400 будет означать, что он может создавать вторичное напряжение до 400 вольт при вторичном токе 100 ампер (в 20 раз больше его номинального 5-амперного номинала) и при этом быть в пределах 2,5 ампер от истинной точности.

Необходимо следить за тем, чтобы вторичная обмотка трансформатора тока не отключалась от нагрузки с низким импедансом при протекании тока по первичной обмотке, так как это может привести к возникновению опасно высокого напряжения на разомкнутой вторичной обмотке (особенно в трансформаторах тока релейного типа) и может необратимо повлиять на точность трансформатора.

Трансформатор с несколькими отношениями

Трансформатор напряжения (трансформатор напряжения) трансформатор. Они спроектированы так, чтобы представлять незначительную нагрузку на измеряемую сеть питания, и имеют точное отношение напряжения и соотношение фаз, чтобы обеспечить точное измерение вторичного подключенного напряжения.

Отношение[править]

PT обычно описывается отношением напряжения от первичной обмотки к вторичной. PT 600:120 обеспечит выходное напряжение 120 вольт, когда на его первичную обмотку подается 600 вольт. Стандартные номиналы вторичного напряжения составляют 120 В и 70 В, что совместимо со стандартными измерительными приборами.

Нагрузка и точность[править]

Нагрузка и точность обычно указываются как объединенный параметр, поскольку они зависят друг от друга.

Трансформаторы измерительного типа имеют меньшие сердечники и мощность ВА, чем силовые трансформаторы. Это приводит к насыщению измерительных трансформаторов напряжения при более низком вторичном напряжении на выходе, что позволяет защитить чувствительные подключенные измерительные устройства от повреждения большими скачками напряжения, возникающими при помехах в сети.

Небольшой PT (см. паспортную табличку на фото) с номиналом 0,3 Вт, 0,6X указывает на то, что при нагрузке до Вт (12,5 Вт ^[3] ) вторичной нагрузки вторичный ток будет находиться в пределах 0,3-процентной погрешности параллелограмма на диаграмма точности, включающая погрешности фазового угла и отношения. Тот же метод применяется для номинальной нагрузки X (25 Вт), за исключением параллелограмма с точностью 0,6%. ^[4]

Маркировка[править]

Первичные (обычно высоковольтные) соединительные провода некоторых обмоток трансформаторов бывают разных типов. может иметь маркировку H ₁, H ₂ (иногда H ₀, если он имеет внутреннее заземление) и X ₁, X 2 , а иногда и X ₃. Иногда вторая изолированная обмотка (Я ₁, Я ₂, Я ₃) (и третья (З ₁, З ₂ , Z ₃ ) также могут поставляться с тем же трансформатором напряжения. Первичная обмотка может быть подключена фаза к земле или фаза к фазе. Вторичная обмотка обычно заземляется на одну клемму, чтобы избежать емкостной индукции из-за повреждения низковольтного оборудования и для безопасности человека.

Типы ТН[править]

Упрощенная принципиальная схема вариатора

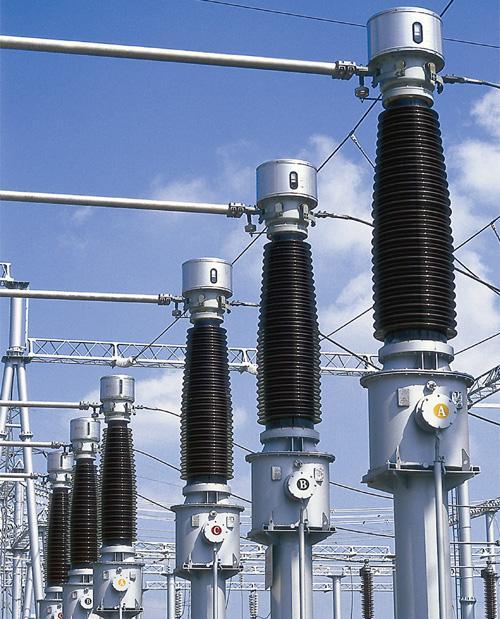

Существуют три основных типа трансформаторов напряжения (ТН): электромагнитные, емкостные и оптические. Трансформатор электромагнитного потенциала представляет собой трансформатор с проволочной обмоткой. Конденсаторный трансформатор напряжения (CVT) использует емкостной делитель потенциала и используется при более высоких напряжениях из-за более низкой стоимости, чем электромагнитный PT. Оптический трансформатор напряжения использует электрические свойства оптических материалов. 9 Защита сети и автоматизация , AREVA 2002

PTG5 Трансформатор напряжения среднего напряжения — FLEX-CORE®

Отд. Морлан энд Ассошиэйтс, Инк.

Отдел продаж: +1-614-889-6152

Ищи:

Модель № PTG5 | 15 кВ Класс

Трансформаторы напряжения (PT) серии PTG5 предназначены для высокоточных измерений среднего напряжения. Целью этого ПТ является пропорциональное снижение первичного напряжения до уровня, находящегося в пределах входного диапазона стандартного измерителя, преобразователя или контроллера. Эти трансформаторы тока можно использовать вместе с трансформаторами тока (ТТ) для контроля мощности и энергии. На складе FLEX-CORE® есть несколько наиболее распространенных моделей.

Запросить цену

Нужна помощь? Позвоните нам: 614-889-6152

ВТОРИЧНЫЕ МОДЕЛИ НА 120 В – ДВОЙНАЯ ВТУЛКА

Каталожный номер	Первичное напряжение	Вторичное напряжение	Коэффициент поворота	Класс точности при 100%	Класс точности при 58%	Тепловая мощность 60 Гц при температуре окружающей среды 30°C.	Тепловая мощность 60 Гц при 55°C Amb.	Класс изоляции	Вес
ПТГ5-2-110-722ФФ	*7200В	120В	60:1	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-2-110-842ФФ	*8400В	120В	70:1	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-2-110-113ФФ	11000В	110В-50Гц	100:1	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-2-110-123ФФ	*12000В	120В	100:1	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-2-110-1322ФФ	13200В	120В	110:1	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-2-110-1442ФФ	*14400	120В	120:1	0,3 ВтXMYZ, 1,2ZZ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт

ВТОРИЧНЫЕ МОДЕЛИ НА 120 В – ОДИНАРНЫЙ ВВОД

Каталожный номер	Первичное напряжение	Вторичное напряжение	Коэффициент поворота	“РФР (с)	Класс точности при 100%	Класс точности при 58%	Тепловая мощность 60 Гц при температуре окружающей среды 30°C.	Тепловая мощность 60 Гц при 55°C Amb.	Класс изоляции	Вес
ПТГ5-1-110-722Ф	*7200В	120В	60:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-1-110-842Ф	*8400В	120В	70:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-1-110-113Ф	11000В	110В-50Гц	100:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-1-110-123Ф	*12000В	120В	100:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-1-110-1322Ф	13200В	120В	110:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт
ПТГ5-1-110-1442Ф	*14400	120В	120:1	65 Ом	0,3 ВКСМИЗ, 1,2ЗЗ	0,3 WXMY, 1,2Z	1500 ВА	1000 ВА	15,5кВ	91 фунт

Класс точности
– 0,3 WXMYZ, 1,2ZZ при 100% номинального напряжения с нагрузкой 120 В на основе ANSI.
