Трансформаторы ТОЛ-10 – расшифровка, содержание драгметаллов, характеристики, справочник, схема, габариты, чертеж
Трансформаторы ТОЛ-10 используются в комплектных распределительных устройствах (КРУ). Они необходимы для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы выполнены в виде опорной конструкции. Содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления — №2.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Расшифровка ТОЛ-10
ТОЛ-10-0,5/10Р-Х/5Y:
Т — трансформатор тока;
О — опорный;
Л — исполнение трансформатора с литой изоляцией;
10 — класс напряжения, В;
0,5 — класс точности вторичной обмотки для измерения;
10Р — класс точности вторичной обмотки для защиты;
Х — номинальный первичный ток, А; (10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500, 3000)
5 — номинальный вторичный ток, А;
Y — климатическое исполнение. «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150.
Трансформаторы изготавливаются в климатическом исполнении «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ — от минус 60°C до плюс 50°C для исполнения «УХЛ 2.
1» и от минус 10°C до плюс 55°C для исполнения «Т2.1»; - окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение — любое.
1» и от минус 10°C до плюс 55°C для исполнения «Т2.1»;Характеристики трансформаторов ТОЛ-10
Наименование параметра | Значение | |
| Количество вторичных обмоток | 2 | 3 |
| Номинальное напряжение, кВ | 10 или 11 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50 или 60 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный первичный ток, А | 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000 | |
| Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты | 0,5; 0,5S, 0,2; 0,2S или 1 5Р; 10Р | |
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА вторичной обмотки для измерений |
3; 5; 10; 15; 20; 25; 30* (10) | |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: 10-2000 | 10 | |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более: | ||
0,2S; 0. | 10 | |
0,2 (10-1250А) | 10 17 | |
0,5; 1 (10-300; 450; 500; 600; 1000А) | 14 16 17 | |
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10 |
0,78 | |
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10 | 1,97 | |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного | 42 75 | |
5S (10-2000А)*) уточняется в заказе
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для
| Тип трансформатора | Номинальная вторичная нагрузка, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| ТОЛ-10 | Коэффициент трансформации | Номинальная предельная кратность | |||||||
| 10-30, 50-150, 300/5 | 27 | 20 | 12 | 10 | 7 | 5 | 4 | 3 | |
| 40, 80, 200, 400/5 | 27 | 21 | 14 | 10 | 8 | 6 | 4 | 3,5 | |
| 450/5 | 26 | 20 | 13 | 10 | 8 | 5 | 4 | 3 | |
| 250, 500/5 | 24 | 20 | 13 | 10 | 8 | 5 | 4 | 4 | |
| 600/5 | 26 | 21 | 15 | 10 | 9 | 7 | 5 | 4 | |
| 750/5 | 27 | 23 | 16 | 13 | 10 | 8 | 6 | 5 | |
| 800/5 | 28 | 23 | 17 | 10 | 11 | 8 | 6 | 5 | |
| 1000, 1200/5 | 20 | 17 | 13 | 10 | 9 | 7 | 5 | 5 | |
| 1250/5 | 21 | 18 | 13 | 10 | 9 | 7 | 5 | 5 | |
| 1500/5 | 21 | 18 | 14 | 10 | 10 | 8 | 6 | 5 | |
| 2000/5 | 21 | 17 | 15 | 10 | 10 | 9 | 7 | 6 | |
| Тип трансформатора | Номинальная вторичная нагрузка, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| ТОЛ-10 | Коэффициент трансформации | Номинальная предельная кратность | |||||||
| 10-300, 600/5 | 24 | 19 | 13 | 10 | 8 | 6 | 4 | 4 | |
| 450/5 | 26 | 20 | 13 | 10 | 8 | 5 | 4 | 3 | |
| 250, 500/5 | 27 | 21 | 14 | 10 | 8 | 6 | 5 | 4 | |
| 750/5 | 26 | 21 | 15 | 11 | 9 | 7 | 5 | 4 | |
| 80, 400, 800/5 | 26 | 21 | 15 | 10 | 7 | 5 | 5 | ||
| 1000/5 | 20 | 16 | 12 | 10 | 8 | 6 | 4 | 4 | |
| 1200/5 | 21 | 17 | 13 | 10 | 9 | 6 | 5 | 4 | |
| 1250/5 | 19 | 16 | 12 | 10 | 8 | 6 | 5 | 4 | |
| 1500/5 | 21 | 18 | 14 | 10 | 10 | 8 | 6 | 5 | |
| 2000/5 | 18 | 15 | 12 | 10 | 9 | 7 | 6 | 5 | |
Габаритные и установочные размеры трансформаторов тока ТОЛ-10
Энергокоd.
Оперативно и доступно.
Трансформатор ТПОЛ-10 Новый тип
Трансформатор ТПОЛ-10 Новый тип – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПОЛ-10 Новый тип предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.
Трансформатор ТПОЛ-10 Новый тип изготавливают в климатическом исполнении “У” категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +50°C;
– нижнее значение температуры и допустимое значение влажности воздуха согласно ГОСТ 155-43.
1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.
Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

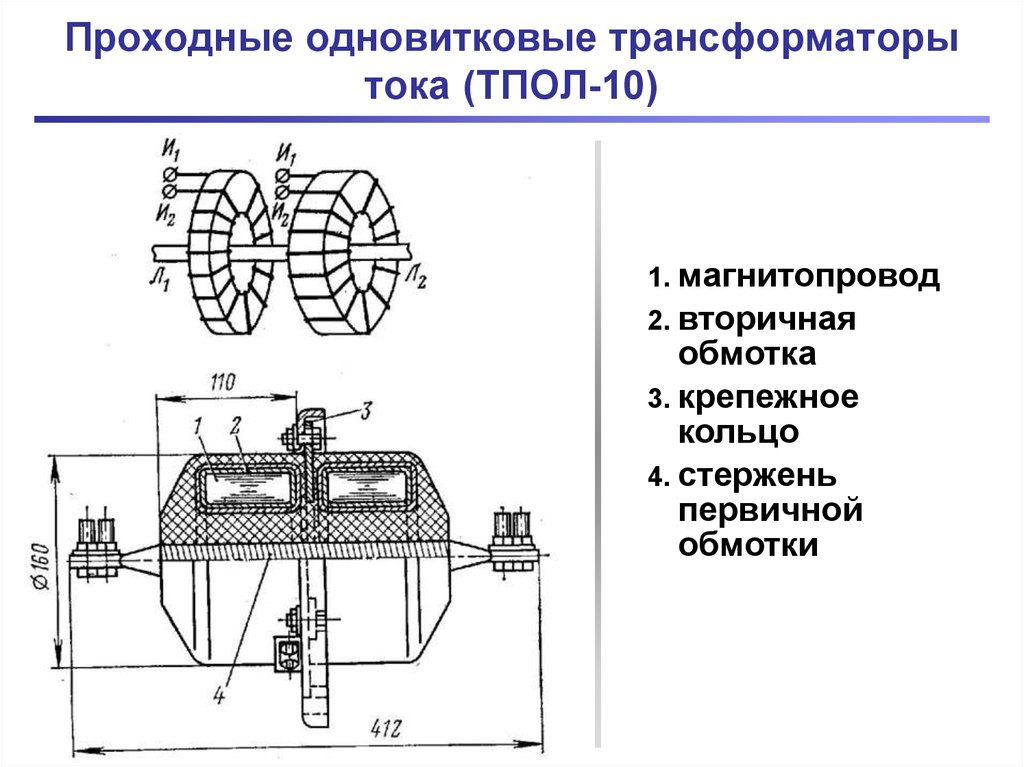

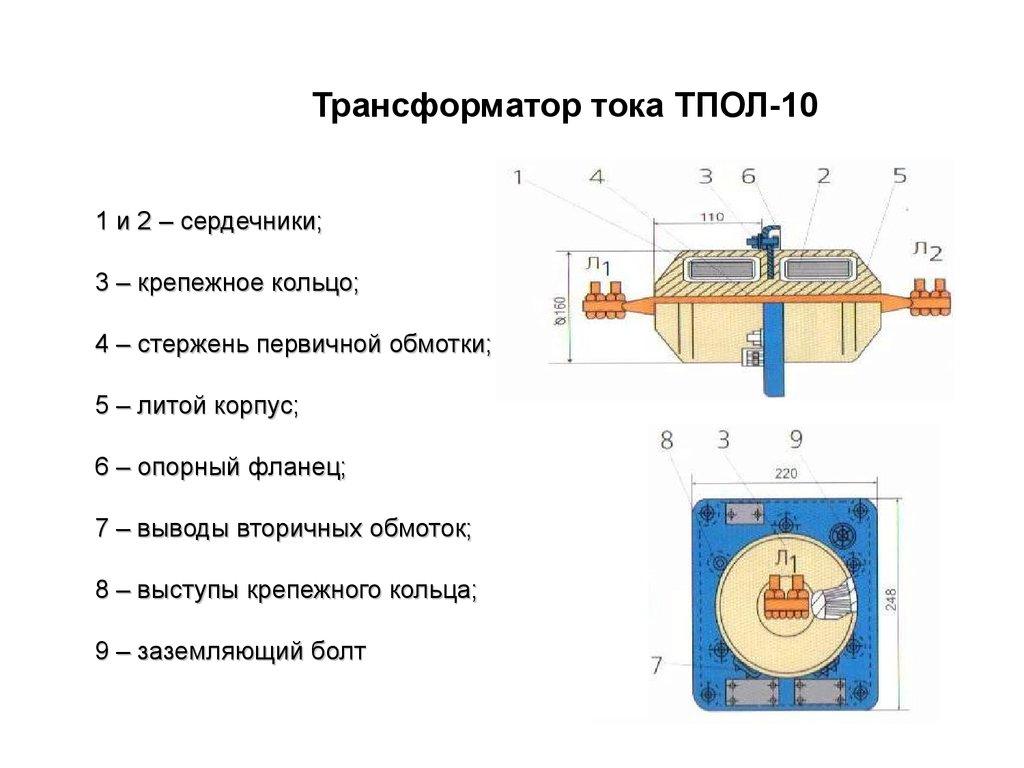

Конструкция трансформатора ТПОЛ-10 нового типа. Трансформатор ТПОЛ-10 Новый тип имеет вид проходной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. В трансформаторах ТПОЛ-10 нового типа на номинальные токи от 20 до 200А первичная обмотка выполняется многовитковой, на номинальные токи 300А и выше – состоит из стержня с лопатками. В лопатках имеется по 4 отверстия для подключения к внешней шине. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора ТПОЛ-10 на месте установки служит фланец.
В фланце имеется 4 отверстия в которых находятся втулки.

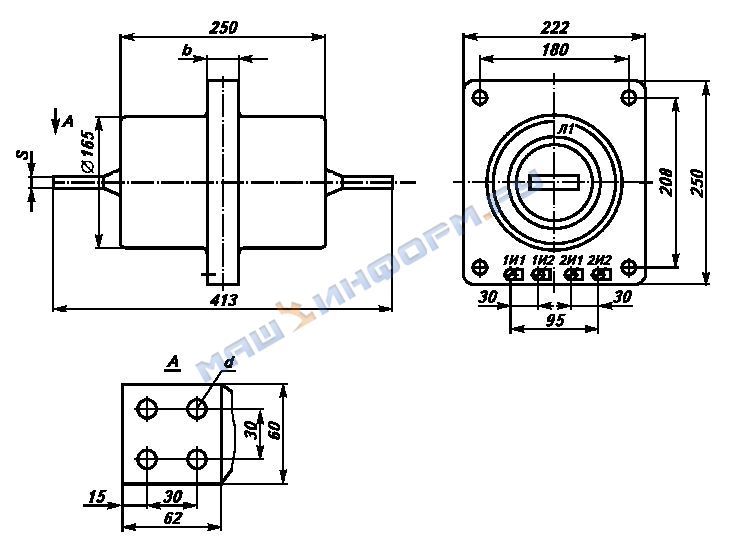

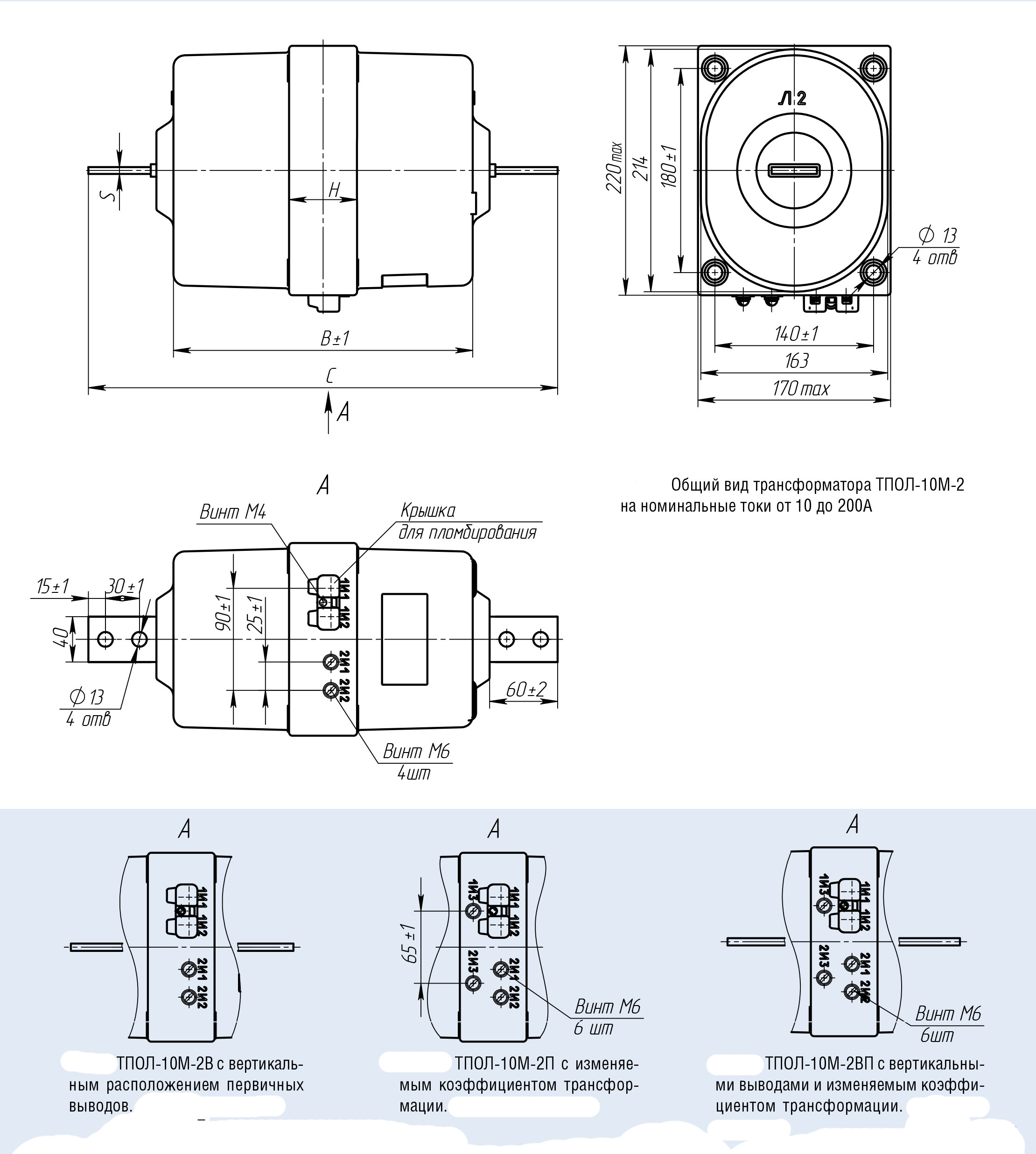

Чертеж, габаритные и установочные размеры трансформатора ТПОЛ-10 нового типа:
Основные технические характеристики трансформатора ТПОЛ-10 нового типа:| Параметр | Величина |
| Значение номинального напряжения, кВ | 10 |
| Значение наибольшего рабочего напряжения, кВ | 12 |
| Значение номинальной частоты переменного тока, Гц | 50 |
| Значение номинального первичного тока, А | 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 |
| Значение номинального вторичного тока, А | 5 |
| Количество вторичных обмоток | 2 |
Значение номинальной нагрузки вторичных обмоток, ВА: – для измерений при cosφ=1 при активно-индуктивном характере нагрузки и cosφ=0,8 – для защиты при активно-индуктивном характере нагрузки и cosφ=0,8 |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30
3; 5; 10; 15 |
Значение классов точности вторичных обмоток: – для измерений – для защиты |
0,2S; 0,2; 0,5S; 0,5; 1 5P; 10P |
Значение номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальной вторичной нагрузке 15 ВА и номинальном первичном токе, А: 20 – 400 600; 1000 800 1500 2000 |
10 16 20 23 19 |
Значение кратности трехсекундного тока термической стойкости, при номинальном первичном токе А: 20; 30 40; 100; 150; 300; 400 50; 75; 80; 200 600; 800 1000; 1500 2000 |
38 45 40 32 27 21 |
Значение кратности трехсекундного тока электродинамической стойкости, при номинальном первичном токе, А: 20; 30 40; 100; 150; 300; 400 50; 75; 80; 200 600; 800 1000 1500 2000 |
96 114 102 81,5 68,7 66,7 50 |
Видео:
| Трансформатор ТПОЛ-10-0,5S/10P-100/5У3 | Трансформатор ТПОЛ-10-0,5S/10P-300/5У3 |
 youtube.com/embed/xAR6EWruXBM?rel=0&fs=1&wmode=transparent” allow=”autoplay; fullscreen; encrypted-media” allowfullscreen=”true” frameborder=”0″ scrolling=”no” title=”JoomlaWorks AllVideos Player”> |
Фото трансформатора ТПОЛ-10 нового типа:

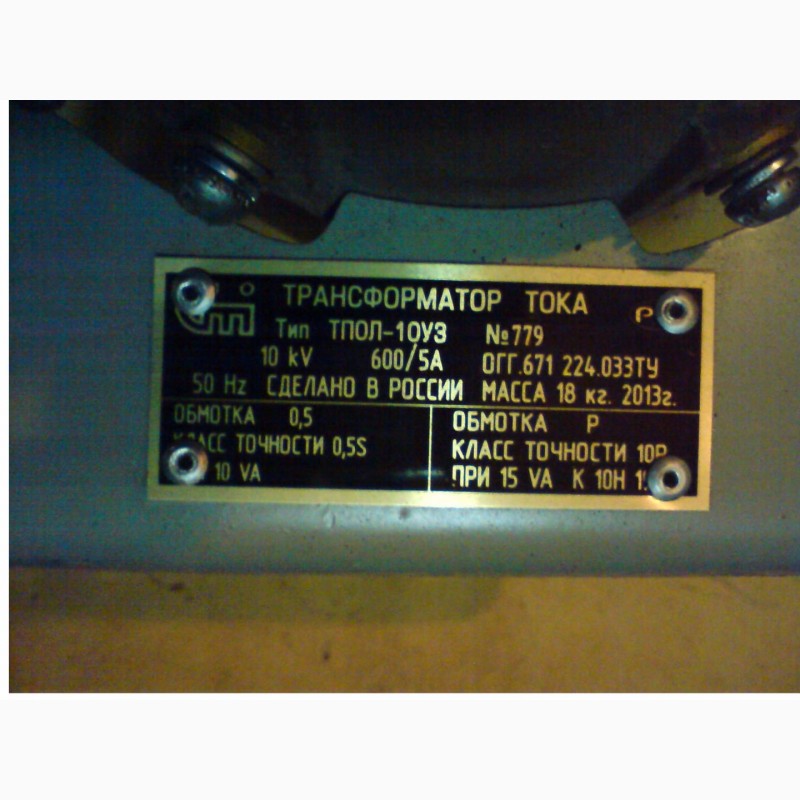

- Шильдик трансформатора ТПОЛ-10 100/5 кл. т. 0,5S Шильдик трансформатора ТПОЛ-10 100/5 кл. т. 0,5S
- Шильдик трансформатора ТПОЛ-10 30/5 кл. т. 0,5 Шильдик трансформатора ТПОЛ-10 30/5 кл. т. 0,5
- Трансформатор ТПОЛ-10 100/5 кл. т. 0,5S Трансформатор ТПОЛ-10 100/5 кл. т. 0,5S
- Трансформатор ТПОЛ-10 1000/5 кл. т. 0,5 Трансформатор ТПОЛ-10 1000/5 кл. т. 0,5
- Трансформатор ТПОЛ-10 300/5 кл. т. 0,5S Трансформатор ТПОЛ-10 300/5 кл. т. 0,5S
- Трансформатор ТПОЛ-10 400/5 кл. т. 0,5 Трансформатор ТПОЛ-10 400/5 кл. т. 0,5
- Трансформатор ТПОЛ-10 600/5 кл. т. 0,5S Трансформатор ТПОЛ-10 600/5 кл. т. 0,5S
- Установка трансформатора ТПОЛ-10 1000/5 кл. т. 0,5 Установка трансформатора ТПОЛ-10 1000/5 кл. т. 0,5
т. 0,5 Трансформатор ТПОЛ-10 1000/5 кл. т. 0,5Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpol-10-novyj-tip.html#sigProId4b09b40033
Заявки на Трансформатор ТПОЛ-10 Новый тип принимаются по телефонам:
| (050)299-33-89 | (068)256-29-77 | (093)113-81-73 |
* Работаем по заявке.
Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
* Требования к размещению заявок и заказов.
| – – Работаем на экспорт – – Работаем на экспорт – – |
- < Трансформатор ТОЛ-10
- Трансформатор ТПОЛ-10 Старый тип >

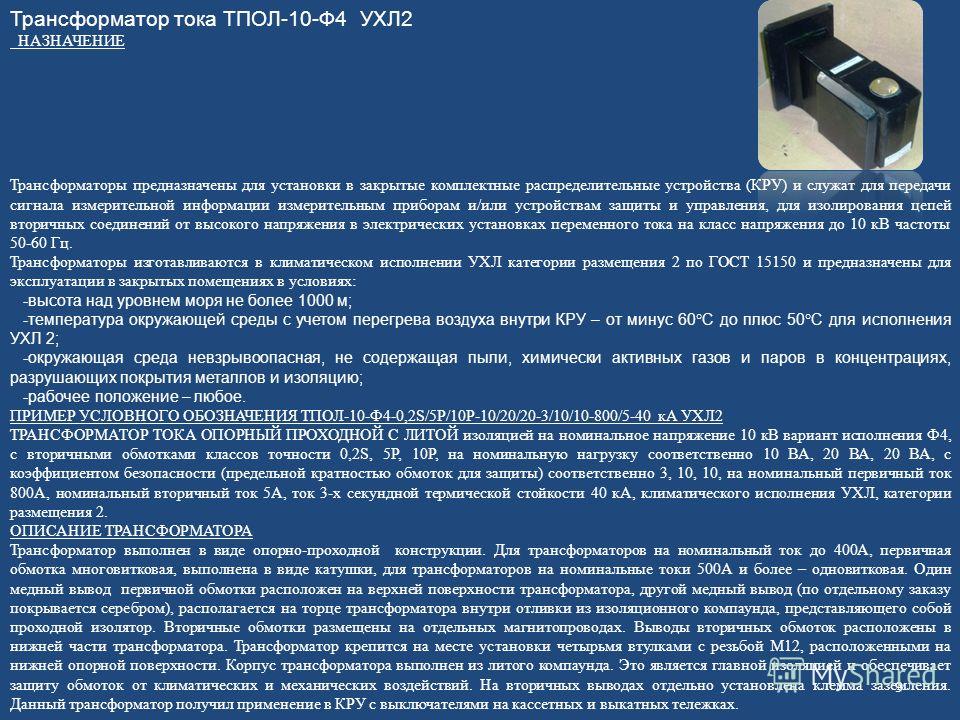

Трансформатор тока ТПОЛ-10-1 >> дешево купить
Трансформатор тока ТПОЛ-10-1 (ТПОЛ101, ТПОЛ 10 1, ТПОЛ10-1, ТПОЛ10 1, ТПОЛ-101, ТПОЛ 101, ТПОЛ-10-И)
Трансформатор тока ТПОЛ-10-1 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для подачи сигналов измерительной информации аппаратуре и (или) защиты и управления, для развязки цепей вторичных соединений высоковольтных электрических установки класса переменного тока напряжением до 10кВ 50Гц или 60Гц.
Технические характеристики прибора Трансформаторы тока ТПОЛ-10-1:
Количество вторичных обмоток – 2;
Номинальное напряжение – 10кВ или 11кВ;
Максимальное рабочее напряжение устройства КТ ТПОЛ-10-1 – 12кВ;
Номинальная частота переменного тока – 50 Гц или 60 Гц;
Номинальный вторичный ток трансформатора тока
Номинальный первичный ток – 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;
Класс точности прибора Трансформатор тока ТПОЛ-10-1:
– Вторичная обмотка для измерения – 0,5; 0,5 С, 0,2; 0,2 С, 1;
– Вторичная защита – 5П, 10П*;
Номинальная вторичная Трансформатор тока Нагрузочное устройство ТПОЛ-10-1 с коэффициентом мощности:
– Cos φ=1 – вторичная обмотка для измерения – 1 В·А-2,5 В·А;
– Cos φ = 0,8 – вторичная обмотка для измерения – 3В-30В·А·А;
– Cos φ=0,8 – вторичная защита – 3В-15В·А·А;
Коэффициент номинального тока устройства вторичной обмотки КТ ТПОЛ-10-1 по защите – 10А-23А;
Номинальный коэффициент запаса прочности приборов для измерения вторичной обмотки – 10-24;
Кратность трехсекундного устройства теплового тока КТ ТПОЛ-10-1 при номинальном первичном токе – 21-45;
Кратность выдерживаемого тока – 50-114;
Прибор для измерения испытательного напряжения Трансформатор тока ТПОЛ-10-1:
– Частота сети минутная – 42кВ;
– Грозовой импульс полный – 75кв.
м;
Примечание:
*) По заказу возможна поставка класса точности 5Р.
**) Указывается в заказе;
Расчетные значения коэффициента номинального тока вторичной обмотки для защиты в пересчете на номинальную вторичную нагрузку в классах точности 5Р и 10Р для устройства СТ ТПОЛ-10-1 приведены в таблице 1;
Таблица 1 Расчетные значения коэффициента номинального тока вторичной обмотки для защиты по номинальной вторичной нагрузке в классах точности 5П и 10П для устройства КТ ТПОЛ-10-1
9 0108
Устройство нагрузки трансформатора номинального вторичного тока ТПОЛ-10-1, ВА
3
5
10
15
20
30
40
50
Коэффициент трансформации
Коэффициент номинального тока
20-300/5
27
20
12
10
7
5
4
3
80, 200, 400/5
27
21
14
10
8
6
4
3,5
600/5
31
26
18
16
11
8
6
5
800/5
33
28
23
20
14
10
8
7
1000/5
32
27
20
16
13
10
8
7
1500/5
37
30
25
23
19
15
9
7
2000/5
31
27
22
19
17
14
12
10
Расчетное значение сопротивления вторичной обмотки устройства КТ ТПОЛ-10-1 постоянного тока приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления устройства вторичной обмотки КТ ТПОЛ-10-1 ДЦ
Номинальный ток устройства ТПОЛ СТ-10-1 | Количество вторичных обмоток | Сопротивление обмоток постоянному току |
Количество вторичных обмоток | ||
2 | ||
20А, 30А, 50А, 75А, 100А, 150А, 300А | № 1 2,3 | 0,08 Ом 0,12 Ом |
40А, 80А, 200А, 400А | № 1 2,3 | 0,10 Ом 0,14 Ом |
600А | № 1 2,3 | 0,19 Ом 0,28 Ом |
800А | № 1 2,3 | 0,26 Ом 0,38 Ом |
1000А | № 1 2,3 | 0,32 Ом 0,41 Ом |
1500А | № 1 2,3 | 0,50 Ом 0,70 Ом |
2000А | № 1 2,3 | 0,67 Ом 0,85 Ом |
Прибор Трансформатор тока ТПОЛ-10-1 для дифференциальной защиты доступны по запросу;

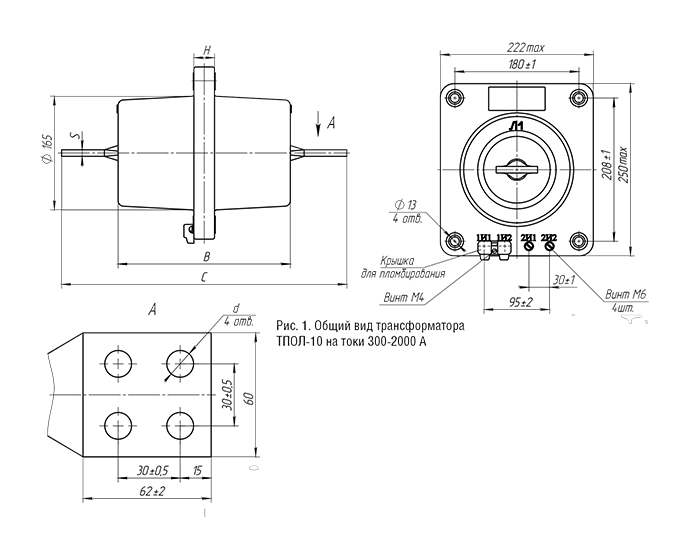

Общий вид устройства показан на рисунке 1;
Рисунок 1: Общий вид прибора Трансформатор тока ТПОЛ-10-1
Габаритные размеры и масса прибора СТ 9000 3 ТПОЛ-10-1 приведены в табл.
3;
Таблица 3 Размеры и масса прибора КТ ТПОЛ-10-1
Номинальный первичный ток | Размеры. | Вес | |||||
С | д | Н | Б | С | ч | ||
300А-1500А | – | – | 32 мм | 250 мм | – | – | 20 кг |
Трансформаторы изготавливаются в климатическом исполнении “В3” и “Т3” и предназначены для эксплуатации в закрытых помещениях:
Высота над уровнем моря – не более 1000 м.
– Температура окружающего воздуха с нагревом воздуха внутри КРУ – от -45°С до +40°С для исполнения “Ф3” и от -10°С до +45°С для исполнения “Т3”;
– Окружающая среда взрывоопасная, без пыли, реактивных газов и паров в концентрациях, разрушающих металл и изоляцию;
– Рабочее положение – любое;
– Приборы сейсмостойкие при воздействии землетрясения силой 8 баллов по МСК-64 на уровне объекта над уровнем земли до 70м;
– Приборы, предназначенные для реализации в АС, с классом безопасности по 3Н-001 НП-97 и 2 классом сейсмостойкости по НП-031-01;
– Устройства, соответствующие помехозащищенности от электромагнитных помех, к воздействию магнитного поля промышленной частоты;
– Оборудование СТ ТПОЛ-10-1 удовлетворяют требованиям радиотехнической промышленности класса А, группы 1;
В трансформаторах тока допускается применение для учета вторичных обмоток классов 0,2 S и 0,5 S со значением вторичной нагрузки менее 25% от номинальной;
Минимальная масса для устройства Трансформатор тока Обмотки ТПОЛ-10-1 Класс точности 0,2 S и 0,5 S – 1Б·А;
В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2 S и 0,5 S указываются измеренный ток и угловая погрешность при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с различными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует, что качество прибора с трансформатором тока ТПОЛ-10-1 техническими требованиями технических условий при условии соблюдения потребителем условий хранения, транспортирования, монтажа, эксплуатации и его указанной эксплуатационной документацией.
Трансформаторы тока – Страница 1
ГЭ ИТИ
GE ITI 180SHT-500 Трансформатор тока CT, для установки внутри помещений, модель: 180, коэффициент: 50:5 A, однофазный, 10 кВ BIL, 60 Гц
Сейчас: $172,49
Эти инструментальные трансформаторы тока оконного типа используются с амперметрами в таких приложениях, как щиты, панели управления и генераторы двигателей. Они могут поставляться с выводами или клеммами и монтажными кронштейнами. Характеристики признаны UL – …
Электромагнитная промышленность
Конденсаторное отключающее устройство электромагнитной промышленности CTD-2
Сейчас: $157,10
EI Capictor Trip Device CTD-2 Технические характеристики: Макс. Входное напряжение: 140 В переменного тока, 125 В постоянного тока (с защитой от перенапряжения) Емкость: 1500 мкФ, +/- 20% при 25 град.
C Доступная энергия*: 21,5 Дж, +/- 20% при 25 град. C Защита от короткого замыкания: Непрерывный нормальный выход…
ГЭ ИТИ
GE ITI 750X114112 Трансформатор тока CT, для установки внутри помещений, модель: JAS-0C, коэффициент: 1600:5 A, однофазный, 10 кВ BIL, 50/60 Гц
Сейчас: $260,26
Основные характеристики продукта: Модель CT для установки в помещении: JAS-0C Коэффициент: 1600:5 A Однофазный 10 кВ BIL 50/60 Гц Реле с одним коэффициентом Класс: C20 Класс измерения: 0,3 B1.8 Рейтинговый коэффициент: 1,33Технический паспорт: Datasheet.pdf
ГЭ ИТИ
GE ITI 114-401 Трансформатор тока CT, для установки внутри помещений, модель: 114, коэффициент: 400:5 A, однофазный, 10 кВ BIL, 60 Гц
Сейчас: 451,47 долл. США
Эти инструментальные трансформаторы тока оконного типа используются с амперметрами в таких приложениях, как щиты, панели управления и генераторы двигателей.
Они могут поставляться с выводами или клеммами и монтажными кронштейнами. Характеристики признаны UL – …
Кромптон
Трансформатор тока Crompton 7RL-122, текущий коэффициент – 1200: 5
Сейчас: $72,38
ПРИМЕНЕНИЕ: С амперметрами, ваттметрами и компенсацией перекрестного тока. ЧАСТОТА: 50-400 Гц. УРОВЕНЬ ИЗОЛЯЦИИ: 600 Вольт. 10 кВ БИЛ. полная волна ДИАМЕТР ОКНА: 2,50 ПРИБЛИЗИТЕЛЬНЫЙ ВЕС: 1,5 фунта. СОЕДИНЕНИЯ: -Гибкие провода соответствуют UL 1015 105 C, CSA…
ГЭ ИТИ
GE ITI 2DARL-251 Трансформатор тока CT, для установки внутри помещений, модель: 2DA, коэффициент: 250:5 A, однофазный, 10 кВ BIL, 60 Гц
Сейчас: $86,84
Эти инструментальные трансформаторы тока оконного типа используются с амперметрами в таких приложениях, как щиты, панели управления и генераторы двигателей.
