Скребковые транспортеры в России – Биржа оборудования ProСтанки

Главная
Продажа
Конвейеры, транспортеры, нории
Скребковый транспортер

Вы можете очень быстро сравнить цены скребкового транспортера и подобрать оптимальные варианты из более чем 3427 предложений

Скребковый транспортер

Состояние: Новый Год выпуска: 2016 Производитель: Автоматик-Лес (Россия)

В наличии

Скребковый транспортер серии ТСК, производства котельного завода «Автоматик-Лес» — предназначен для транспортирования сыпучих, зернистых и мелкокусковых (до 50 мм.) материалов, в горизонтальном…

24.08.2016 Ковров (Россия)

Скребковый конвейер, скребковый транспортер L=1-20 метров

Состояние: Новый

В наличии

Описание: Ленточный конвейер – транспортирующее устройство непрерывного действия с рабочим органом в виде ленты.

Ленточный конвейер является наиболее распространённым типом конвейеров, он может…

13.09.2022 Тверь (Россия)

22 000

Скребковый транспортер, конвейер

Состояние: Новый Производитель: КИРОВМАШХОЛДИНГ (Россия)

Завод конвейерного оборудования ООО “КИРОВМАШХОЛДИНГ” производит и продает скребковые транспортеры (скребковые, цепные конвейеры) любого назначения и любой сложности. Наш завод производит…

27.06.2022 Киров (Россия)

Станок для переработки тонкомера СПТ-280т (встроенный скребковый транспортер) 84,7 кВт

Состояние: Новый Производитель:

Геликон-А (Россия)

Пилы в комплект станка не входятСПТ-280т – это фрезерно-брусующий станок проходного типа, предназначенный для продольной распиловки низкосортной древесины диаметром от 80 до 280 миллиметров на. ..

20.09.2022 Киров (Россия)

1 500 000

Станок для переработки тонкомера СПТ-280мт (встроенный скребковый транспортер) (107,7 кВт)

Состояние: Новый Производитель: Геликон-А (Россия)

Диаметр заготовки, мм:80-280Длина заготовки, м:1-6,5Ширина пропила, мм:60-160Высота пропила, мм:10-220Отклонения линейных размеров не более, мм:+/- 0,5Максимальный съем боковых фрез,…

20.09.2022 Киров (Россия)

1 600 000

Скребковый транспортер

Состояние: Новый Производитель: Синергия (Россия)

В наличии

Предназначен для удаления навоза из помещений животноводческой фермы. Навозоуборочный скребковый транспортёр состоит из металлических пластин (скребков), закреплённых на бесконечной цепи. Модели…

25.08.2022 Ижевск (Россия)

359 000

Ленточные скребковые транспортеры

Состояние: Новый

В наличии

Конвейер ленточный предназначен для горизонтального и наклонного перемещения сыпучих продуктов. Производительность: от 4 до 80 тонн/часМощность: от 0,37 до 4кВтЦепной транспортер непрерывного…

19.09.2022 Самара (Россия)

30 000

Скребковый транспортер цепной

Состояние: Новый

В наличии

Промышленный скребковый конвейер используют для перемещения сыпучих продуктов на расстояния до 80 метров, с небольшим углом наклона до 15 градусов при использовании погружного скребка и до 30…

15.09.2022 Псков (Россия)

22 500

Цепной скребковый транспортер для зерна

Состояние: Новый

В наличии

Цепной транспортер для зерна описание:Оборудование, применяемое в различных отраслях промышленности, как правило, для перемещения материалов, обладающих хорошей и средней сыпучестью. ТЦС пригоден…

15.09.2022 Краснодар (Россия)

76 000

Скребковый транспортер ленточный, цепной

Состояние: Новый

В наличии

Ленточный конвейер – транспортирующее устройство непрерывного действия с рабочим органом в виде ленты.Ленточный конвейер является наиболее распространённым типом конвейеров, он может служить для…

14.09.2022 Пенза (Россия)

33 000

ПЕСКОРАЗБРАСЫВАТЕЛЬ ПОЛУПРИЦЕПНОЙ ТРАКТОРНЫЙ СО СКРЕБКОВЫМ ТРАНСПОРТЕРОМ ПРР-2,0; 3,0; 3,6 С

Состояние: Новый Производитель: ОАО “Строймаш” г. Орел (Россия)

Предназначен для разбрасывания песка. Выпускается с емкостью бункера 2, 3 и 3,6 м3.

26.07.2021 Орел (Россия)

Цепной конвеер, транспортер цепной скребковый

Состояние: Новый

В наличии

Скребковые транспортеры, как их еще называют цепные транспортеры, предназначены для транспортировки сыпучих материалов по горизонтали на расстояние до 75 метров при различных углах наклона. Данный…

13.09.2022 Тверь (Россия)

23 000

Транспортер скребковый цепной ТС 200

Состояние: Новый

Транспортер цепной скребковый (ТС) — оборудование, применяемое в различных отраслях промышленности, как правило, для перемещения материалов, обладающих хорошей и средней сыпучестью. ТС пригоден…

20.09.2022 Казань (Россия)

Транспортер ленточно-скребковый мод. ТЛС-200 (1 метр)

Состояние: Новый Производитель: СтанкоЛес-Трейд (Россия)

В наличии

Транспортёр ленточно-скребковый мод. ТЛС-200 – предназначен для перемещения материала в горизонтальном направлении и под углом до 45 градусов. Может быть использован как отдельно, так и в…

14.03.2022 Киров (Россия)

55 200

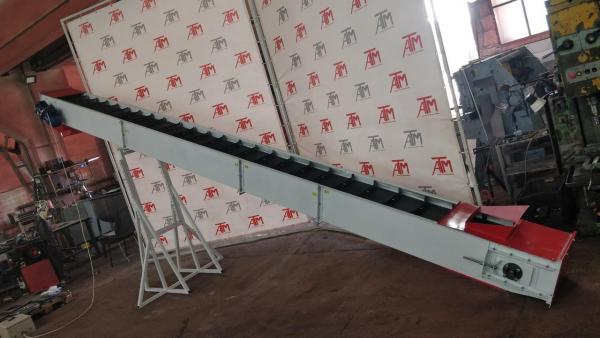

Транспортер ленточно-скребковый мод. ТЛС-300 (1 метр)

Состояние: Новый Производитель: СтанкоЛес-Трейд (Россия)

В наличии

Транспортёр ленточно-скребковый мод. ТЛС-300 – предназначен для перемещения материала в горизонтальном направлении и под углом до 45 градусов. Может быть использован как отдельно, так и в…

14.03.2022 Киров (Россия)

61 200

Транспортер ленточно-скребковый мод. ТЛС-400 (1 метр)

Состояние: Новый Производитель: СтанкоЛес-Трейд (Россия)

В наличии

Транспортёр ленточно-скребковый мод. ТЛС-400 – предназначен для перемещения материала в горизонтальном направлении и под углом до 45 градусов. Может быть использован как отдельно, так и в…

27.03.2022 Киров (Россия)

67 200

Транспортер ленточно-скребковый мод. ТЛС-500 (1 метр)

Состояние: Новый Производитель: СтанкоЛес-Трейд (Россия)

В наличии

Транспортёр ленточно-скребковый мод. ТЛС-500 – предназначен для перемещения материала в горизонтальном направлении и под углом до 45 градусов. Может быть использован как отдельно, так и в…

26.06.2022 Киров (Россия)

75 600

Транспортер ленточно-скребковый мод. ТЛС-650 (1 метр)

Состояние: Новый Производитель: СтанкоЛес-Трейд (Россия)

В наличии

Транспортёр ленточно-скребковый мод. ТЛС-650 – предназначен для перемещения материала в горизонтальном направлении и под углом до 45 градусов. Может быть использован как отдельно, так и в…

26.06.2022 Киров (Россия)

81 600

РИФТ-транспортер

Состояние: Новый Год выпуска:

2012

В наличии

Ленточный и скребковые транспортеры для отходов лесопиления

25. 05.2013 Санкт-Петербург (Россия)

Навозоуборочные транспортеры

Состояние: Новый Производитель: Россия

Транспортеры для навоза используются для уборки навоза на животноводческих фермах и одновременной загрузки его в средства транспортировки. Транспортеры для удаления навоза могут применяться во…

14.12.2021 Москва (Россия)

Видео скребкового транспортера

Транспортер скребковый (конвейер) качественного производства от Agrostroy

Конвейер скребковый ТСЦ-XXX имеет соответствующие производительности XXXт/ч. Транспортеры имеют полностью болтовую конструкцию, которая обеспечивает высокую точность изготовления, Толщина рамы приводной секции 5мм.

-10мм., толщина шахт конвейера 2мм.-3мм. толщина футеровочных пластин транспортера 5мм.-10мм. высоко-износостойкого полимера. Конвейер скребковый может быть исполнен из оцинкованного металла, и из окрашеной стали. Привод мотор редуктор цилиндрический или конический итальянского производителя Bonfiglioli. Использование датчиков, подпора, обрыва цепи, клапонов сброса, моторизированных задвижек, позволяет полностью автоматизировать процесс транспортировки. Скребковый конвейер имеет разные модули, которые, позволяют вести приемку продукта из насыпных бункеров (загрузочный модуль),производить транспортировку продукта в обратном направлении на верхней ветки цепи (модуль второго этажа) фактически такое решение позволяет размещать произвольно загрузку и выгрузку конвейера.нвейер цепной модели ТСЦ – выполнен на базе болтовых соединений из листовой стали. Вся листовая сталь раскраивается на мощных лазерных комплексах, с высокой точностью и проходит процесс формовки на чпу листогибочных пресах.

Все валы, звездочки проходят обязательную токарную, шлифовальную обработку. Сборка приводных, натяжных, и линейных секций конвейера происходит на выведеных стапелях.

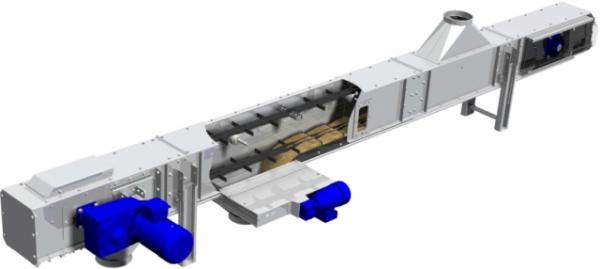

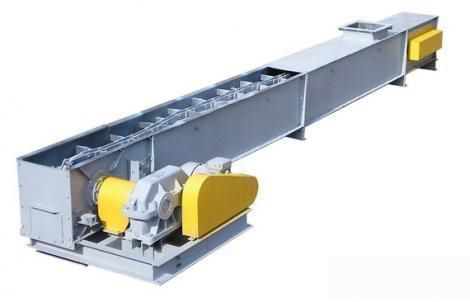

Рядовой скребковый конвейер состоит из приводной секции, натяжной секции, загрузочных, разгрузочных и линейных секциях. Остановимся на каждой из частей более подробно.

Приводная секция – обеспечивает поступательное движение тяговой цепи по секциям из вращательного движения мотора. Так как обороты мотора достаточно высоки, а момент не такой большой, используют редуктора, мотор редуктора или цепные и ременные передачи для понижения оборотов и увеличения момента силы. Вращательный момент от мотора через редуктор подается на приводной вал с конвейерной звездочкой, которая и приводит в движение цепь. Приводная секция может оснащается выгрузным окном, предохранительным клапаном, датчиком подпора, датчиком обрыва цепи. Рама приводной секции может изготавливаться из стали толщиной 5-10мм (как окрашеной так и оцинкованной)
Натяжная секция скребкового конвейера обеспечивает стабильное положение цепи. Может оснащаться датчиками. В случае реверсивного исполнения оснащается выгрузным окном и клапаном подпора. Натяжная сек ция исполняется из металла толщиной 3-6мм.
Загрузоччная секция скребкового конвейера можно разделить на несколько типов. Загрузка с бункера через рэдлерную задвижку, загрузка с другого транспортного элемента, загрузка щелевого типа с боковой поверхности конвейера. Для всех вариантов загрузок используются свои решения, объединяет их то что исполнены все они на базе болтовых соединений поэтому могут быть исполнены как в цинке так и из окрашенного метала.
Выгрузная секция скребкового конвейера может оснащаться задвижкой, так и обычным сходом.
Линейные секции конвейера имеют простую коробчатую форму, с как правило футированным дном, и установленными поддерживающими роликами для верхней ветки скребковой цепи.

Приводная головка скребкового конвейера

Выполнена из оцинкованного или окрашенного (порошковой краской) металла
Футеровка дна PE1000 толщиной 10mm (при выборе футерованного исполнения)
Направляющая для цепи на дне t=8-10mm.
Предохранительный (от подпора продуктом) торцевой клапан
Самоочищающаяся конструкция (продукт не задерживается в выгрузной части транспортера)
Переход под круглое сечение зернопровода
Датчик подпора, обрыва и скорости цепи (при выборе поставки с датчиком)
Мотор редуктор Bonfiglioli
Поддерживающий цепной ролик из полиациталя
Подшипниковые узлы Kraft

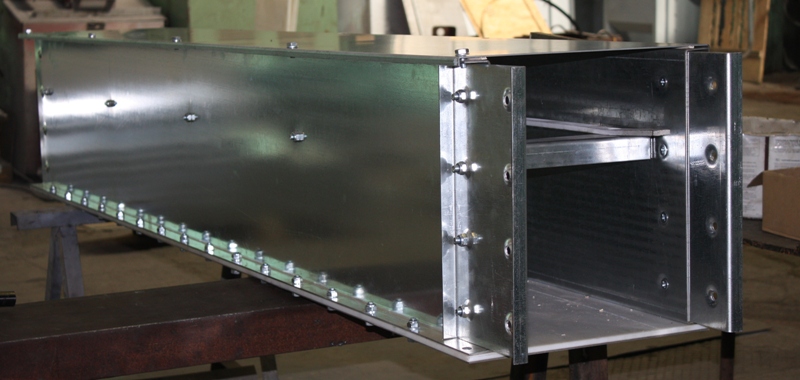

Линейная секция скребкового конвейера

Выполненна из оцинковнного или окрашенного (порошковой краской) металла на болтовых соединениях
Футеровка дна PE9000 толщиной 10mm (при выборе футерованного исполнения)
Направляющая для цепи на дне t=8-10mm.
Поддерживающий цепной ролик из полиациталя
Стандартно толщина стенок-2мм., дна-3мм., крышки-1,5мм. (по согласованию толщины могут быть увеличины)
Соединение секций конвейера через направляющие соединительные элементы

Натяжная головка скребкового транспортера

Выполнена из оцинкованного или окрашенного (порошковой краской) металла
Футеровка дна PE9000 толщиной 10mm (при выборе футерованного исполнения)
Направляющая для цепи на дне t=8-10mm.
Сервисный лючек на крышке
Винтовой натяжной механизм
Поддерживающий цепной ролик из полиациталя
Подшипниковые узлы Kraft

Конвейерная цепь

Тяговая цепь M-112-1, M-160-1, M-224-1 (выбирается из условия пятикратного запаса по усилию на разрыв)

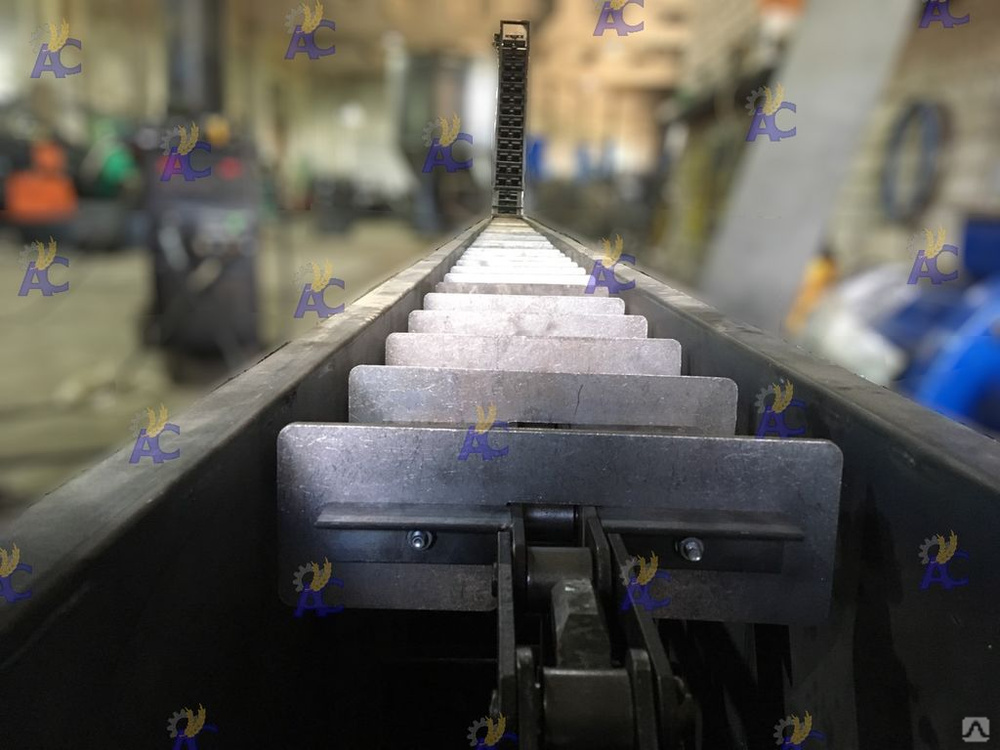

Зачистные скребки
Тяговые приварные скребки (усиленные или обычные обговаривается при поставке)

Выгрузные рэдлерные задвижки (наличие и колличество согласовывается)

Выполнена из оцинкованного или окрашенного (порошковой краской) металла
Футеровка дна PE9000 толщиной 10mm (при выборе футерованного исполнения)
Электрический или ручной привод (оговаривается при поставке)
Щетка очистки цепи
Переход под круглое сечение зернопровода (оговаривается при поставке)

Приемные секции (опционально)

Выполнена из оцинкованного или окрашенного (порошковой краской) металла
Футеровка дна PE9000 толщиной 10mm (при выборе футерованного исполнения)
Рассекатель из оцинкованной стали толщиной 3мм
Поддерживающий цепной ролик из полиациталя
Стандартная ширина 1000мм.
Как опция комплектуется Приемным бункером

Скребковый конвейер-транспортер для зерна в Воронеже

Широкий ассортимент зерноперерабатывающего оборудования, представленного на современном рынке, позволяет предприятиям выбирать для работы самое лучшее. Роль оснащения производственных площадей качественной техникой многократно возросла на сегодняшний день. Ведь только грамотная механизация послеуборочной обработки и непосредственно процесса производства может гарантировать востребованность выпускаемых товаров. «Завод Romax» предлагает своим клиентам купить цепной скребковый конвейер-транспортер для зерна и другое ленточное сельхозоборудование по привлекательной стоимости в Воронеже, учитывая ключевой показатель баланса цены и качества.

Комплектация:

1. Секция привода
2. Защита, выключатель переполнения
транспортера
3. Высыпная воронка конечной секции
4.

Крепежная консоль мотора
5. Редуктор
6. Натяжная секция
7. Направляющий профиль
8-9. Натяжной и неподвижный кронштейны

10. Натяжная шпилька
11-12. Горизонтальная и наклонная секции транспортера
13. Соединительная пластина
14. Угловая секция транспортера
(угол 15^ои 30^о)
15. Задвижка дополнительной
высыпки (опционально)
16. Цепь со скребками (рис. 1)
17. Направляющий профиль

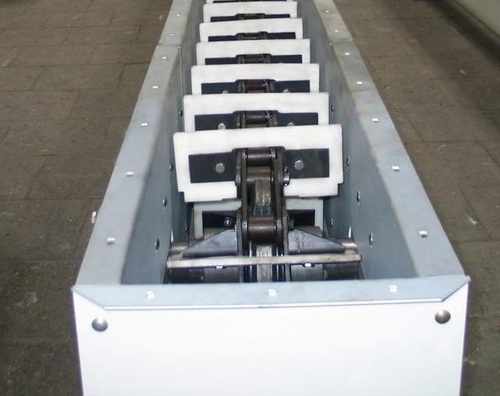

Скребки из полимерного материала

Их применение увеличивает надежность и долговечность скребковых конвейеров.

Конструкция позволяет значительно снизить травмирование зерна.

Конвейеры типа КЗ

Они выполнены из оцинкованной стали. Предназначены для приёмки зерна с автомобильного транспорта.

Применяются для транспортировки в горизонтальном положении сыпучих материалов в промышленности и в сельском хозяйстве, в основном для зерновых, масленичных и бобовых культур.

О компании

Наша организация занимается изготовлением элеваторной техники и комплексов по переработке растительного сырья (зерновых). Разработанные нами проекты успешно реализуются как на территории Российской Федерации, так и на внешнем рынке. Сельхозтехника пользуется спросом у небольших фермерских хозяйств и крупных агропредприятий.

Подобрать спецтехнику, необходимую для эффективного осуществления деятельности — задача непростая и очень ответственная. Далеко не каждый руководитель или собственник предприятия обладает достаточными знаниями и опытом для грамотной механизации рабочих процессов. Квалифицированные специалисты «Завод Romax» оказывают активное содействие клиентам при приобретении оборудования. Ведь обеспечение качественным инжинирингом позволяет нашим заказчикам получить максимальную выгоду от использования зерноперерабатывающих машин и систем хранения злаков.

Производимые нами товары могут улучшить характеристики зерновых и повысить их потребительские свойства. Современные модели сельхозтехники выгодно отличаются от образцов, выпускаемых в прошлом. Сейчас главной целью производителей является не только количество перерабатываемого материала, но его качество. С помощью наших элеваторов, перерабатывающих комплексов и систем хранения вы сможете выйти на совершенно другой уровень. Мы же со своей стороны с готовностью гарантируем вам оперативное обслуживание и ценовую доступность.

Цепной скребковый транспортер для зерна

Устройства применяются на специализированных предприятиях для перемещения сыпучих грузов (зерновых и продуктов их переработки). С помощью этих машин осуществляется горизонтальное или наклонное движение.

Конвейеры данного типа состоят из цепи, оснащенной скребками, двигателя-редуктора, металлических направляющих и секций со смотровыми окнами. Благодаря подшипниковым узлам с масленками технический осмотр агрегата можно производить без его полной разборки, что весьма удобно в процессе эксплуатации.

Наша компания предлагает клиентам цепные скребковые транспортеры производительностью от 25 до 2500 т/ч. Детали изделий выпускаются только из качественных материалов на высокотехнологичном оборудовании, что гарантирует продолжительный срок службы и надежность.

Как мы работаем

В первую очередь мы тщательно изучаем потребительские потребности. Основываясь на проведенных исследованиях, организовываем производство сельхозтехники высокого качества, которая будет востребована как небольшими предприятиями, так и крупными аграрными комплексами. Успешно реализуем продукцию внутри страны и на внешних рынках.

Работа в сфере переработки зерна — дело доходное, но сложное в реализации. Чтобы добиться желаемых результатов, необходимо позаботиться о наличии современного оснащения производственных площадей. Только так удастся достичь установленных качественных стандартов и минимизировать потери. И в этом вам поможет выпускаемое нашей компанией элеваторное оборудование, комплексы по переработке растительного сырья и системы хранения злаковых.

Кроме того, мы занимаемся оказанием инженерно-консультационных услуг потенциальным заказчикам, что позволяет им разобраться с подготовкой производственного процесса, обеспечением эффективной работы и реализации готового продукта.

Почему сотрудничать с нами выгодно

Работая с нами, вы получаете множество преимуществ:

Консультирование по использованию зерноперерабатывающей техники.
Своевременное выполнение, монтаж и оперативное сервисное обслуживание.
Гарантию надежности и высокого качества предлагаемых товаров.
Все требуемые сертификаты и лицензии, подтверждающие качественные характеристики выпускаемой нами продукции.

Планируя приобрести скребковый транспортер и другую сельхозтехнику, обращайтесь к нам на официальном сайте zavodromax.ru. На все вопросы вам обязательно ответят квалифицированные специалисты в режиме онлайн или по телефону.

Техническое описание

ТИП	A	B	C	D	E	H	h	I	J	K	L	M	Произв. т/ч
KS40	350	∅50	∅30	230	296	365	350	∅200	780	250	1030	700	25–50
KS60	350	∅50	∅30	230	296	450	435	∅200	860	300	1230	700	до 60
KS100	420	∅70	∅50	330	396	500	480	∅250	940	300	1430	1200	80–120
KS150	500	∅75	∅60	390	470	595	570	∅300	1020	370	1630	1200	150–175

Цепные скребковые конвейеры (транспортеры) – Зерновой Технопарк ВМС

Зерно, как продукт деликатный, предъявляет особые требования не только к хранению и обработке, но и к транспортировке. Скребковые конвейеры — самый оптимальный вариант для перемещения такого чувствительного материала. С их помощью транспортирование зерна осуществляется тремя способами: горизонтальным, полого-наклонным и горизонтально-наклонным.

Отличительные особенности конвейеров

Наиболее предпочтительны для сыпучих продуктов благодаря закрытому транспортируемому слою.
Перемещение осуществляется в закрытом коробе, что сокращает выброс пыли в окружающую среду.
Транспортировка возможна одновременно в верхнем и нижнем коробе либо в одном из них на выбор. Также существует возможность изменения направления движения в обратную сторону.

Благодаря особенностям конструкции транспортера можно даже при полной загрузке осуществлять быстрый старт и остановку оборудования, а также практически в любой точкерасполагать патрубки, через которые будет происходить погрузка и разгрузка зерна.

Управление конвейером — автоматическое, дистанционное.

Устройство транспортера:

привод;
приводная и натяжная станции;
загрузочные и разгрузочные патрубки;
монтажные метизы;
тяговой механизм, состоящий из обрыва цепи, датчиков подпора продукта и самой цепи с обрезиненными скребками, натянутой между двумя звездами, одна из которых расположена в приводной станции, другая — в натяжной.

Секции, входящие в состав короба конвейера, бывают двух типов: разгрузочные и проходные. Форма его поперечного сечения — прямоугольная. Секции проходного типа собраны из днища и соединены с боковыми стенками с помощью болтов. Рабочей ветвью цепи является нижняя, холостой — верхняя, а ее поддержку осуществляют одноименные направляющие.

Цепные конвейеры в полном спектре вариантов выпускает компания SkandiaElevator. Широта ассортимента предоставляет простор для реализации транспортного решения любой сложности.

Зерновые транспортеры KTIF

Цепные транспортерыSkandia KTIF — оборудование для коммерческого использования в качестве «главного конвейера», предназначенное для горизонтальной подачи муки, зерна и различных гранулированных продуктов. Его возможности соответствуют возможностям норий Skandia SEI.

Зерновые транспортеры KTIF, произведенные компанией SkandiaElevator, полностью соответствуют директивам EC в машиностроении. Изготовлены они из оцинкованного гальванизированного материала, классифицированы как конвейеры II категории 2D/OD и предназначены для работы с продуктами в гранулированном или порошкообразном виде.

Компания предлагает пять моделей этого транспортера: 20/33-40, 20/33-60, 30/33-80, 30/33-100, 40/33-120.

Двигатели фирмы Nord, используемые в этом оборудовании, различаются по мощности, и в зависимости от выбранной модели скорость цепи конвейера также может быть разной. В соответствии с ней подбираются подходящие редукторы. Ассортимент имеющихся транспортеров очень разнообразен и охватывает все возможные диапазоны по скорости и мощности.

Транспортер KTIF разработан для загрузки с элеваторов Skandia SEI. Теоретическая производительность зависит от числа оборотов вала редуктора и соответствует следующим показателям: влажность зерна 15 %, насыпная плотность — 750 кг/м³.

Компания SkandiaElevator учла требования и пожелания заказчиков, касающиеся удобства, качества и производительности выпускаемого транспортного оборудования. Для него были созданы уникальные линии:

I-линия — производительность 20-150 т/час;
H-линия — производительность 60-600 т/час.

Верхний конвейер KTIF, конвейер прямого и обратного потока KTIF FR

Тип	40	60	80	100	120
Производительность, т/ч	48	71	89	115	139
Производительность, м³/ч	64	95	119	154	185
Скорость цепи, м/с	0.45	0.59	0.51	0.65	0.55
Скорость прив. вала об/мин	31	46	38	49	41

Базовая комплектация транспортера KTIF состоит из следующих элементов:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор Nord (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 1,0 м с устройством натяжения цепи и сервисным люком.
Промежуточные секции до нужной длины конвейера.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.

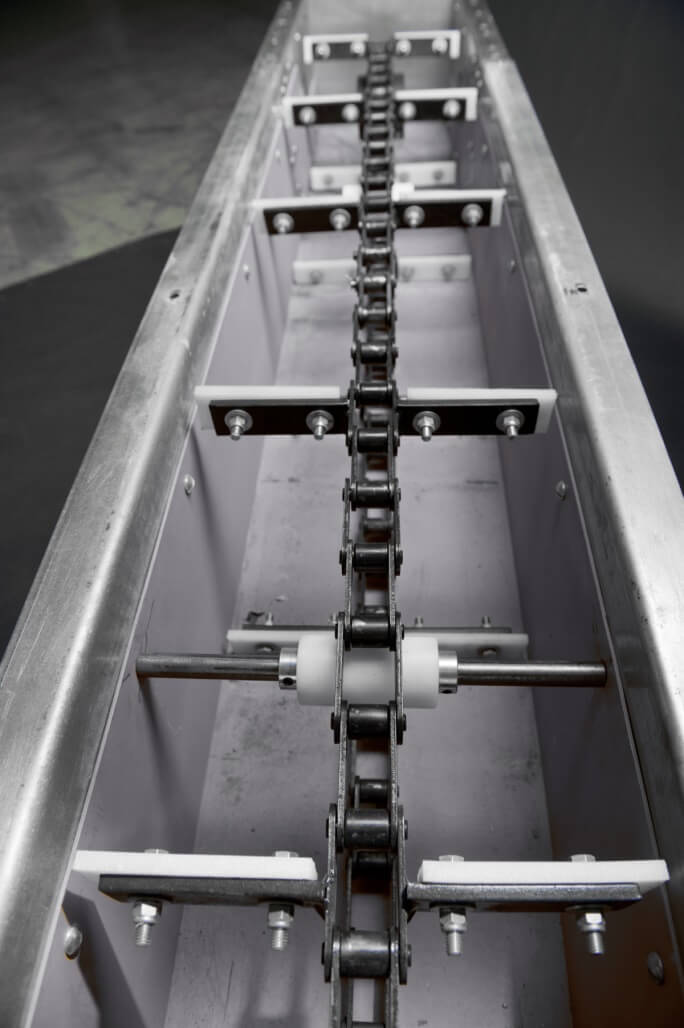

Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, которые расположены на стальных пролетах. Через каждые 5 метров цепи предусмотрен очистительный скребок.
Обратная ветвь цепи проходит по пластиковым роликам, установленным по центрам 1000 мм.
Впускной патрубок для хвостовой секции и выпускной патрубок для приводной секции.

Базовая комплектация транспортера KTIF FR состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор «Nord» (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 1,0 м с устройством натяжения цепи и сервисным люком.
Различные промежуточные секции с промежуточным полом для транспортировки в прямом и обратном направлении.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Очистительный скребок расположен через каждые 5 метров цепи конвейера. Обратная ветвь цепи проходит по пластиковым направляющим.
2 входных/выходных патрубка.

Hижний конвейер KTIFB, подбункерный приемный конвейер KTIFG

Тип	40	60	80	100	120
Производительность, т/ч	41	61	78	101	124
Производительность, м³/ч	55	81	104	135	166
Скорость цепи, м/с	0.45	0. 59	0.51	0.65	0.55
Скорость прив. вала об/мин	31	46	38	49	41

Базовая комплектация транспортера KTIFB состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор Nord (Германия) (4) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 1,0 м с устройством натяжения цепи и сервисным люком.
Различные промежуточные секции для необходимой длины конвейера.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Очистительный скребок расположен через каждые 5 метров цепи конвейера.
Обратная ветвь цепи проходит по пластиковым роликам, установленным по центрам 1000 мм в калиброванном впуске на пластиковых направляющих.
Выпускной патрубок.

Базовая комплектация транспортера KTIFg состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор Nord (Германия) (4) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 1,0 м с устройством натяжения цепи и сервисным люком.
Подбункерные секции с опорами, длина на 2 м меньше общей длины конвейера.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Очистительный скребок расположен через каждые 5 метров цепи конвейера. Обратная ветвь цепи проходит по пластиковым роликам, установленным по центрам 1000 мм.
Впускной патрубок для хвостовой секции и выпускной патрубок для приводной секции.

Наклонный верхний конвейер KTIA, изогнутый верхний конвейер KTIB

Тип	40	60	80	100	120
Производительность, т/ч	45	66	86	105	125
Производительность, м³/ч	60	88	115	140	167
Скорость цепи, м/с	0.64	0.86	0.79	0.75	0.86
Скорость прив. вала об/мин	44	65	57	52	62

Базовая комплектация транспортера KTIA состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор «Nord» (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц. Мощностные требования указаны для конвейера с углом наклона 45º.
Хвостовая секция 1,0 м с устройством натяжения цепи и сервисным люком.
Промежуточные секции для необходимой длины конвейера.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Обратная ветвь цепи проходит по пластиковым роликам, установленным по центрам 1000 мм.
Впускной патрубок для хвостовой секции и выпускной патрубок для приводной секции.

Базовая комплектация транспортера KTIB состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор «Nord» (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 0,6 м с устройством натяжения цепи и сервисным люком.
Промежуточные секции для необходимой длины конвейера.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют промежуточный пол для для обратной цепи конвейера.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах.
Выпускной патрубок для приводной секции. Впускной патрубок включен в изогнутую секцию.

Изогнутый нижний конвейер KTIBU

Тип	40	60	80	100	120
Производительность, т/ч	43	61	82	101	121
Производительность, м³/ч	57	81	109	135	161
Скорость цепи, м/с	0. 59	0.79	0.71	0.645	0.79
Скорость прив. вала об/мин	42	60	54	50	60

Базовая комплектация транспортера KTIBU состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор «Nord» (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц. Мощностные требования указаны для конвейера с углом наклона 45º.
Хвостовая секция 0,6 м с устройством натяжения цепи и сервисным люком.
Горизонтальные конвейерные секции с поддерживающей опорой необходимой длины.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют промежуточный пол для возврата цепи.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Очистительный скребок расположен через каждые 5 метров цепи конвейера.
Выпускной патрубок включен в изогнутую секцию.
Мощностные требования действительны для хвостовой секции, изогнутой секции + прямого конвейера. Если наклонная часть конвейера удлиняется, то мощностные требования должны быть повышены в соответствии с KTIA.

Изогнутый подбункерный приемный конвейер KTIG

Тип	40	60	80	100	120
Производительность, т/ч	40	57	79	99	119
Производительность, м³/ч	53	76	105	132	159
Скорость цепи, м/с	0.59	0.79	0.71	0.64	0.79
Скорость прив. вала об/мин	42	60	54	50	60

Базовая комплектация транспортера KTIG состоит из:

Приводная секция 1,0 м с датчиком подпора и микровыключателем в верхней крышке. Опорная рама для установки всех типоразмеров редукторов включена.
Редуктор «Nord» (Германия) c электродвигателем IP55. 230/400 В (1.5-3.0 кВт) соотв. 400/690 В (от 4.0 кВт) 50 Гц.
Хвостовая секция 0,6 м с устройством натяжения цепи и сервисным люком.
Подбункерные секции с поддерживающими опорами на 1,6 м короче, чем весь конвейер.
Приводная секция, хвостовая секция и промежуточные секции изготовлены из гальванизированного и оцинкованного материала и имеют стальное днище толщиной 2.5 мм.
Цепь конвейера M80A-100 (усилие на разрыв 80 кН) с пластиковыми скребками, установленными на стальных пролетах. Обратная ветвь цепи проходит по пластиковым роликам, установленным по центрам 1000 мм.
Выпускной патрубок включен в изогнутую секцию.
Показатели производительности из таблиц выше, указанные в кубометрах в час и тоннах в час, рассчитаны на основании номинальной скорости вала для зерна, влажность которого составляет 15 %, а удельный вес — 750 кг/м³.

Производительность оборудования

Если удельный вес материала отличается от указанного, можно рассчитать его производительность по массе. Для этого необходимо умножить значение производительности по объему, которое указано в вышеприведенной таблице, на представленный ниже удельный вес нужного материала:

Пшеница	700-800 кг
Рожь	650-700 кг
Овес	500-600 кг
Ячмень	600-700 кг
Рапс	600-700 кг
Рис	700-800 кг
Кукуруза	600-700 кг
Горох	700-800 кг
Фасоль	700-800 кг

Пшеничная мука	120-200 кг
Размолотое зерно	400-600 кг
Плющенное зерно	300-400 кг
Сухое молоко	500-600 кг
Семена трав	120-200 кг
Кофе	350-450 кг
Рыбная мука	550-600 кг
Рыбные гранулы	500-900 кг
Измельченный мел	800-990 кг

Если установить транспортер под углом, потеря производительности равна 0% при угле наклона в 5°, 5% при угле наклона в 10°.

Нужна дополнительная информация об этом оборудовании? Скачайте наши брошюры «Цепные скребковые конвейеры» и «Транспортное оборудование».

Транспортеры скребковые цепные в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

Транспортер скребковый цепной

Под заказ

Доставка по Украине

от 15 400 грн/пог.м

Купить

ООО “ЗАВОД ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ “ПРОГРЕСС”

Работает

Транспортер цепной скребковый короткий ОВС-25 01.189.000

Доставка по Украине

2 100 грн

Купить

Компания ТД “Каскад”

Работает

Транспортер цепной скребковый длинный ОВС-25 08.105.000

Доставка по Украине

5 900 грн

Купить

Компания ТД “Каскад”

Работает

Транспортер цепной скребковый ТЦС

Доставка по Украине

9 800 грн/пог.м

Купить

ООО “Редлер”

Работает

Транспортер цепной скребковый 5 т./час, 10 т. /час, 20 т./час.

Под заказ

Доставка по Украине

от 60 000 грн

Купить

Mashinemix

Работает

Транспортер цепной скребковый 5 т./час, 10 т./час, 20 т./час, 50 т./час, 100 т./час.

Под заказ

Доставка по Украине

от 70 000 грн/комплект

Купить

Mashinemix

Работает

Транспортер цепной скребковый 5 т./час, 10 т./час, 20 т./час.

Под заказ

Доставка по Украине

от 50 000 грн

Купить

Mashinemix

Работает

Транспортер скребковый цепной зерновой горизонтальный

Доставка по Украине

от 10 000 грн

Купить

ПП Стогний А.А.

Работает

Транспортер скребковый цепной зерновой горизонтальный с подъемной секцией

Доставка по Украине

15 000 грн

Купить

ПП Стогний А.А.

Работает

Транспортер цепной сркебковый

Доставка по Украине

1 000 грн

Купить

ПП “ПРОМСНАБ”

Работает

Транспортер ланцюгової скребковий зерновий 50т/ч

Доставка по Украине

1 000 грн

Купить

ПП “ПРОМСНАБ”

Работает

Скребковой транспортер 25 т/час

Под заказ

Доставка по Украине

от 18 500 грн

Купить

ПП УКР-ПРОМ-ПОСТАЧАННЯ

Работает

Транспортер скребковый цепной 10 т/час

Доставка по Украине

от 18 500 грн

Купить

ПП УКР-ПРОМ-ПОСТАЧАННЯ

Работает

Цепной транспортер / скребковый конвейер ТЦС

Доставка по Украине

Цену уточняйте

ООО “Кировоградэлеватормаш”

Работает

Цепной транспортер / скребковый конвейер Гусиная шея – ТЦС

Доставка по Украине

Цену уточняйте

ООО “Кировоградэлеватормаш”

Смотрите также

Работает

Цепной транспортер / конвейер скребковый ТЦС подбункерный

Доставка по Украине

Цену уточняйте

ООО “Кировоградэлеватормаш”

Работает

Транспортер цепной скребковый

Доставка по Украине

от 85 000 грн

Купить

ЧЕРКАССЫЭЛЕВАТОРМАШ, ООО

Работает

Транспортер скребковый цепной ТСЦ горизонтальный

Под заказ

Доставка по Украине

от 1 000 грн

Купить

Производство конвейерного и элеваторного оборудования

Работает

Конвейер скребковый, редлер (цепной транспортер)

Под заказ

Доставка по Украине

от 10 000 грн/пог. м

Купить

Завод “ВИТЯЗЬ” – продажа и производство транспортерного оборудования

Работает

Конвейер скребковый цепной (цепной транспортер) МЗ Витязь

Доставка по Украине

от 5 900 грн/пог.м

Купить

Завод “ВИТЯЗЬ” – продажа и производство транспортерного оборудования

Работает

Конвейер скребковый цепной БФ и БФ-2 (цепной транспортер) МЗ ВИТЯЗЬ

Под заказ

Доставка по Украине

5 900 грн/пог.м

Купить

Завод “ВИТЯЗЬ” – продажа и производство транспортерного оборудования

Работает

Транспортёр цепной скребковый TCS

Доставка по Украине

Цену уточняйте

ХАРКІВПРОДМАШ

Работает

Скребки полимерные для скребкового конвейера и цепного транспортера

Доставка по Украине

от 70 грн

Купить

Технозем

Работает

Транспортер зерновой скребковый ТЗС

На складе

Доставка по Украине

от 2 999 грн

Купить

ТОВ “Производство усиленной техники”

Работает

Цепь УТФ-200 для скребкового транспортера

Доставка по Украине

от 80 грн

Купить

Производство конвейерного и элеваторного оборудования

Работает

Поддерживающий ролик для цепного скребкового транспортера

Доставка по Украине

1 000 грн

Купить

ПП “ПРОМСНАБ”

Работает

Цепь УТФ-320 для скребкового транспортера

Доставка по Украине

1 000 грн

Купить

ПП “ПРОМСНАБ”

Работает

Транспортёр скребковый зерновой ТСЗ-20,ТСЗ-50, ТСЗ-100

Доставка по Украине

87 000 грн

Купить

ООО “Харьков Трейд Сервис”

Работает

Скребковый транспортер для зерна PROGRESS

Под заказ

Доставка по Украине

от 15 800 грн/пог. м

Купить

ООО “ЗАВОД ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ “ПРОГРЕСС”

Транспортеры углеподачи и шлакоудаления “БКэЗ”

Внимание, цены пересчитываются!

В связи с серьёзным подорожанием металла, цены на сайте потеряли свою актуальность. Некоторые позиции имеются на складе готовой продукции в наличии, и вы можете приобрести её по старым ценам.

Узнавайте актуальные цены по запросу:
тел: 8(800)550-5779

01

Установки транспортёры скребковые

Транспортеры (конвейера) скребковые углеподачи и шлакозолоудаления предназначены для транспортирования по наклонно-горизонтальным трассам сыпучих вещества (угля, шлака) объемной массой до 1 т/м³, размером куском до 100 мм от приемных бункеров или дробилок к расходным бункерам котлов в котельных установках разной мощности.

Транспортеры (конвейера) имеют различные обозначение УСУ, УСШ, ТСУ, ТСШ данные обозначения обусловлены предприятиями, которые из выпускали в советское время. В одном случае это установка скребковая, в другом транспортер скребковый. По факту различия имеются незначительные различия по секциям приводным, натяжным и креплению скребков цепи.

на скрепковые транспортеры

02

Транспортёры углеподачи и шлакозолоудаления

Фото ТСУ, ТСШ, УСУ, УСШ

Остались вопросы?

Спрашивайте, и мы ответим!

в WhatsApp

03

Подробная информация

Устройство УСУ, УСШ, ТСУ, ТСШ

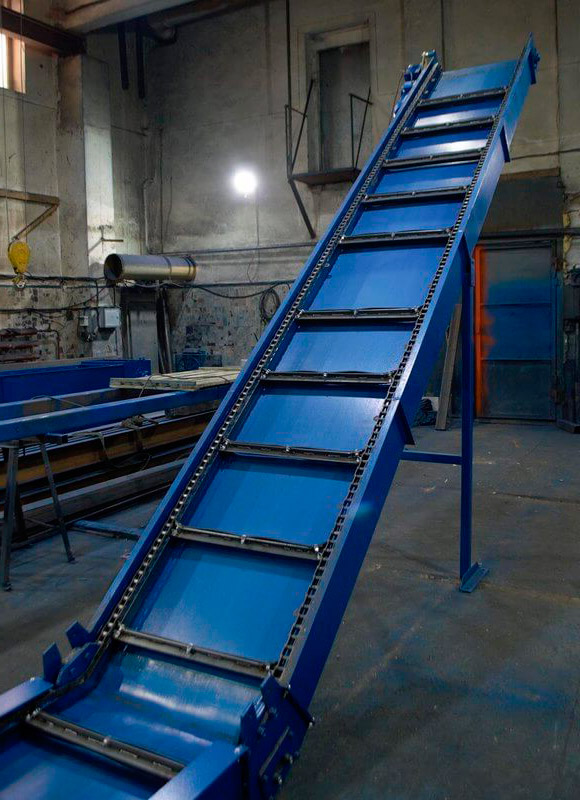

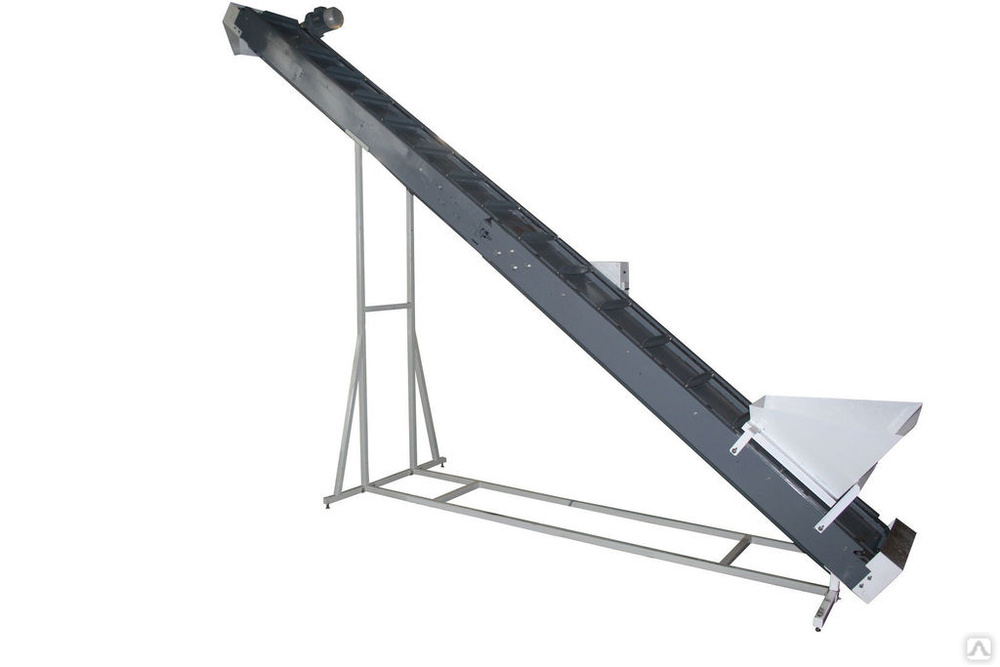

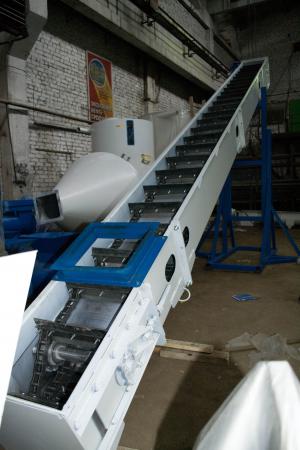

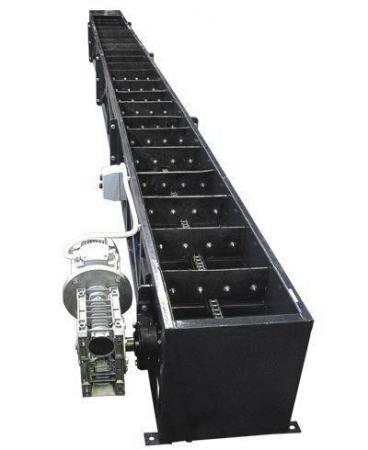

Транспортеры (конвейера) представляет собой стационарную транспортирующую машину непрерывного действия, состоящую из привода, приводной, натяжной, поворотных, прямых секций, с установленными внутри короба прямошлакного сечения рабочим органом (ходовой частью) в виде двух замкнутых разборных цепей с расположенными между ними скребками.

Короба устанавливается на опорные швеллеры, предусматриваемые в проекте строительной части. Вращение приводного вала, обеспечивающего движение ходовой части, происходит от электропривода, установленного на жесткой раме. Соединение приводного вала с электроприводом осуществляется через муфту либо при помощи звездочек, связанных между собой цепью. Выход материала происходит через проемы в днище прямых секций. Заполнение бункера происходит последовательно, по ходу движения нижней (рабочей) ветви ходовой части транспортера (конвейера).

на скрепковые установки

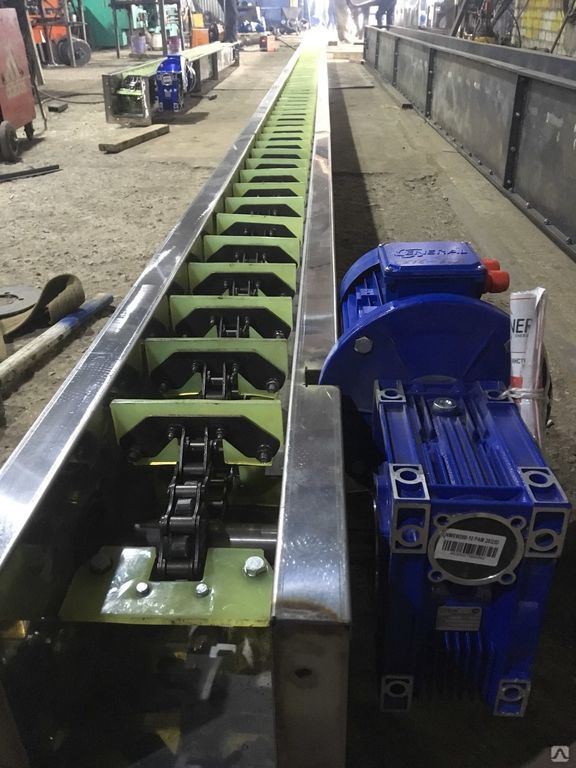

Привод состоит из смонтированных на одной раме редуктора и электродвигателя, мощность электродвигателя обусловлена длиной транспортера, соединенных клиноременной передачей и муфтой. Возможно замена редуктора и электродвигателя на мотор-редуктор с звездочкой под цепную передачу.

Секция приводная состоит из рамы приводной, короба секции и приводного вала.

Рама приводная представляет собой сварную металлоконструкцию, имеющую опорные поверхности под установку приводного вала, а также выходной короб со съемной крышкой и двумя парами путевых шин. Приводная секция выполнена в виде закрытого сварного короба в сборе с рамой приводной. На этой же раме установлен в приводной вал с тяговыми звездочками, вращающийся в подшипниковых узлах.

Секция натяжная состоит из сварного закрытого короба со съемной крышкой и рамы натяжной с натяжным валом. На раме натяжной имеются специальные направляющие для перемещения натяжного вала. Последний состоит из вала с двумя звездочками и вращается в подшипниках качения, корпуса которых связаны с натяжными винтами.

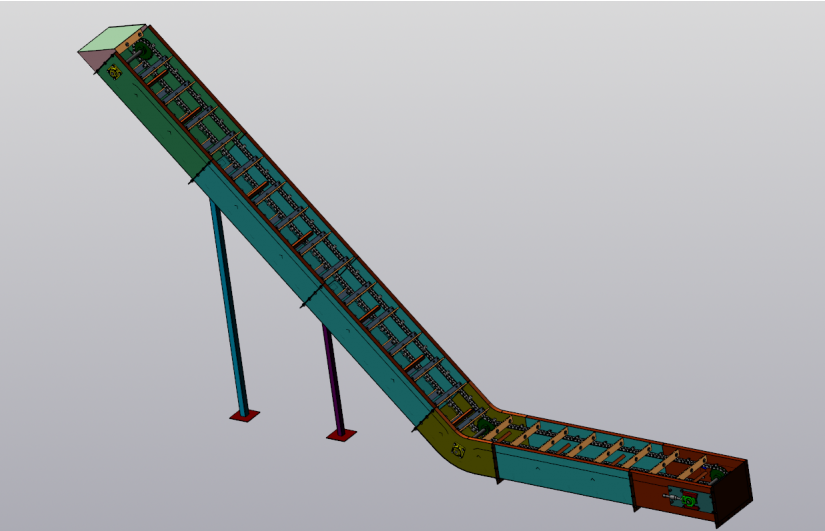

Секции прямые представляют собой металлоконструкцию прямоугольного сечения, выполненную из листового проката толщиной 4 мм. Внутри секции установлены две пары уголков, выполняющих роль путевых шин для рабочей и холостой ветвей тяговых цепей.

Секции поворотные представляют собой металлоконструкцию прямоугольного сечения, выполненную из листового проката толщиной 4 мм. Секции выполняются под угол наклона 25; 30; 35; 45 градусов. Внутри секций установлены путевые шины для рабочей и холостой ветвей тяговых цепей.

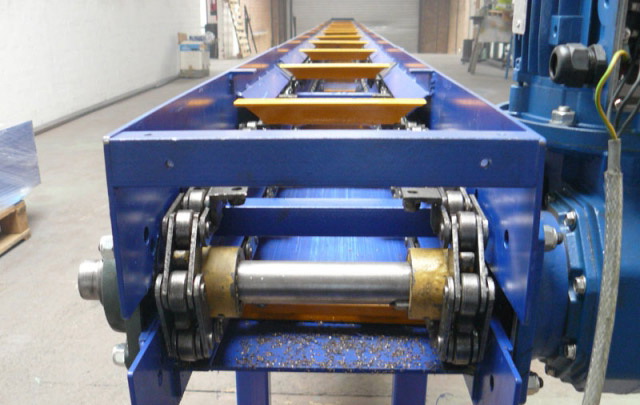

Секция ходовой части состоит из двух тяговых горяче-штампованных разборных цепей типа 2Р-80-290 по ГОСТ 539-85 (шаг=80 мм), либо 2Р-100-220 по ГОСТ 589-85 (шаг=100 мм), либо двух тяговых кругло-звенных разборных цепей типа 18х64 ТУ 12.44.10.015-94, с расположенными между ними скребками с расположенными между ними скребками высотой 100мм, соединяемыми с цепями при помощи вставляемых во внутренние звенья цепей, либо закрепленных в цепях при помощи метизов, либо соединительных звеньев.

Производительность, т/ч	7,5 / 15 / 30 тонн в час

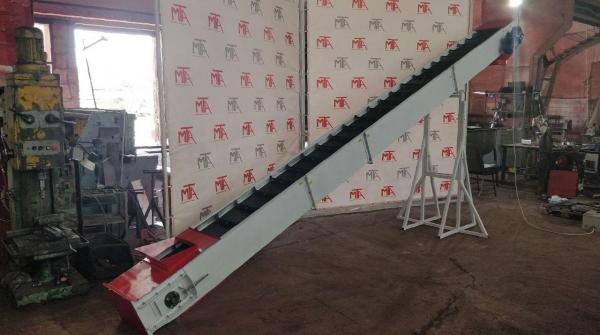

Угол подъема	30°
Высота короба	460 мм
Ширина короба	488 мм
Максимальная дальность транспортирования	120 м
Скорость движения ходовой части, м/с	0,1 / 0,2 / 0,4 метр в сек
Масса установки максимальной длинны	21,1 тонны

Доставка авто и ЖД транспортом по РФ и СНГ

Что такое скребковый конвейер?

Пол Скотт

Дата последнего изменения: 17 сентября 2022 г.

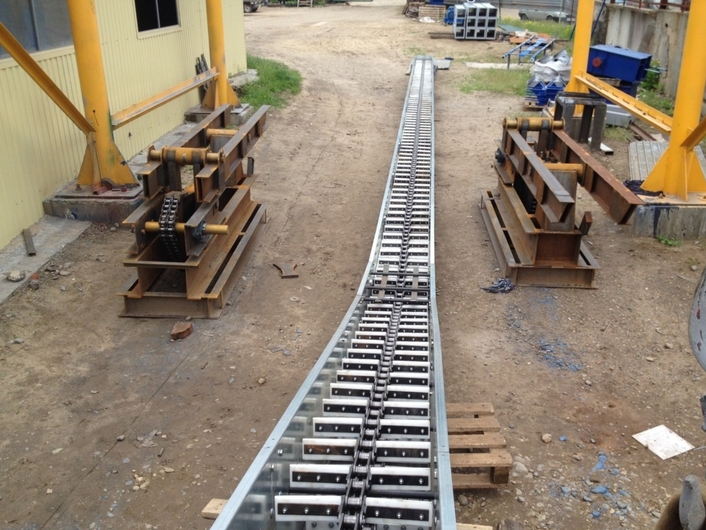

Скребковый конвейер представляет собой устройство для транспортировки материалов, использующее непрерывный приводной цепной контур, оснащенный равномерно расположенными поперечинами. Цепь проходит через канал или желоб, который предотвращает падение транспортируемых материалов с конвейера, в то время как поперечины тянут или «скребут» их вперед к месту разгрузки. Скребковые конвейеры обычно используются для крупных, тяжелых материалов, таких как сырой уголь, железная руда, литые металлические детали и металлический лом. Конструкция идеальна для медленной транспортировки на короткие расстояния, на умеренных уклонах или даже в условиях погружения. Этот тип конвейера обычно более экономичен в установке и обслуживании, чем ленточный конвейер аналогичной мощности и длины.

Большинство промышленных процессов требуют постоянной транспортировки сырья, готовых изделий или побочных продуктов из одной точки в другую. Конвейер во всех его многочисленных проявлениях, вероятно, является одним из наиболее часто используемых методов перемещения материалов на производстве и в производственной среде. Скребковый конвейер является одним из таких конвейеров и широко используется в этих отраслях как эффективный и недорогой метод перемещения грубых неабразивных материалов. Эти системы идеально подходят для перемещения больших и тяжелых предметов или агрегатов на довольно короткие расстояния, по умеренным склонам или даже под водой. Они относительно дешевы в установке и обслуживании и надежны в самых разных условиях.

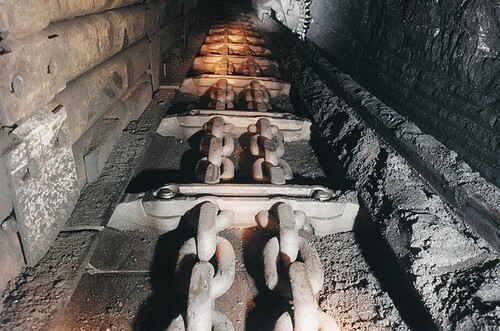

В основе скребкового конвейера лежит непрерывная гибкая цепь или набор цепей, обычно приводимый в движение электродвигателем со звездочкой. Одна цепь проходит по центру конвейера; настройки с двойной цепочкой имеют цепочки, которые работают с обеих сторон. Эта цепь через равные промежутки снабжена скребками, которые либо выступают с обеих сторон одинарной цепи, либо поддерживаются с обеих сторон двойными цепями. Эти скребки продвигаются вместе с цепным скребковым материалом по конвейеру вперед к разгрузочному концу. Обратный путь цепи может проходить либо над конвейером, либо под ним, в зависимости от конкретной конфигурации.

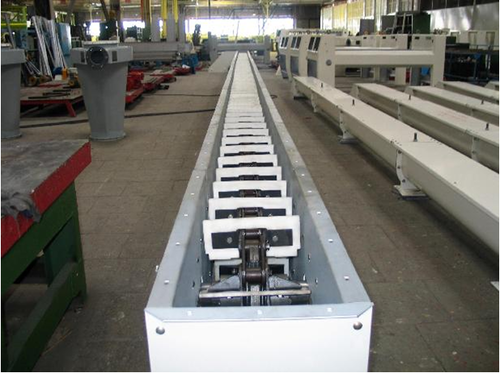

Цепь или цепи проходят внутри частично закрытого желоба или желоба, который образует изолированный путь для транспортируемого материала и предотвращает утечку. Эти конвейеры могут также использоваться в погружных конфигурациях, как в случае систем удаления золы на угольных генераторах. Скребковый конвейер является идеальной недорогой альтернативой другим конвейерным системам, таким как ленточные конвейеры, благодаря своей конкурентоспособной стоимости и простоте обслуживания. Скребковые конвейерные системы также менее подвержены повреждениям при транспортировке тяжелых предметов неправильной формы, таких как литейные отливки и металлический лом.

Лучшие типы скребков для вашей конвейерной системы

Какой тип скребка лучше всего подходит для вашей конвейерной системы?

При установке ленточного скребка на конвейер от выбора типа скребка может зависеть система.

Какие существуют типы лезвий? Плюсы и минусы? Первичный против вторичного?

Эта статья укажет вам правильное направление, чтобы вы могли получить максимальную отдачу от вашей системы очистки конвейера.

Различные типы конвейерных скребков?

Скребки конвейерных лент обычно делятся на два разных назначения: основное и дополнительное.

Как следует из названия, первичный скребок является первым скребком в системе и обычно отвечает за большую часть очистки.

Вторичный скребок — это дополнительный скребок, который помогает первичному скребку очищать ленту. Этот скребок добавляет еще один уровень очистки и особенно эффективен, когда материал постоянно прилипает к ленте, а основной скребок сам по себе не может обеспечить эффективную очистку.

Некоторые конвейерные системы имеют третичные скребки, т. е. системы с тремя скребками. Это вторичный скребок по конструкции, который устанавливается в качестве третичной позиции.

Какой материал лезвия следует использовать?

Двумя наиболее распространенными материалами для скребков конвейера являются полиуретан и карбид. В зависимости от вашего приложения любой из этих двух вариантов обычно является хорошим выбором.

Какие существуют типы скребковых лезвий?

Scraper Blades	Primary	Secondary	Polyurethane	Carbide
T2	X		X	X
T2C	X			X
h3	X			X
N2		X	X	X
G2		X	X	X

Лезвия T2

Лезвия T2 представляют собой первичные скребковые лезвия, изготовленные из полиуретана. Они имеют большую площадь износа и могут использоваться на новых, изношенных или поврежденных ремнях.

Компания DYNA Engineering разработала твердосплавный наконечник для наших полиуретановых Т-образных ножей. Эти советы отлично подходят для увеличения срока службы и идеально подходят, если вы решили установить Т-образные ножи на новую конвейерную ленту. По мере износа лезвий и ремня происходит естественный переход от карбида к полиуретану, встроенному в лезвия.

T2C Лезвия

T2C представляют собой первичные скребковые лезвия и изготовлены из карбида. Они обладают высокой износостойкостью и лучше всего подходят для новых ремней или ремней в хорошем состоянии. Лезвия

T2C имеют меньшую площадь контакта по сравнению с лезвиями из полиуретана и, следовательно, более эффективны при разрушении некоторых покрытий переноса.

Твердосплавные лезвия обычно используются на новых ремнях или ремнях в хорошем состоянии. Они обеспечивают превосходную очистку и срок службы, а также могут работать при более высоком давлении и скорости ленты по сравнению с полиуретаном.

Лезвия h3

Лезвия h3 представляют собой первичные скребковые лезвия и изготовлены из твердого сплава. Они обладают высокой износостойкостью и лучше всего подходят для новых ремней или ремней в хорошем состоянии. лезвия h3 имеют меньшую площадь контакта по сравнению с полиуретановыми лезвиями, поэтому более эффективно пробивают некоторые защитные покрытия.

Лезвия N2

Лезвие N2 представляет собой тип вторичного скребкового лезвия. Он доступен как из карбида, так и из полиуретана. Полиуретановые и карбидные лезвия N2 взаимозаменяемы без модификации скребка, что позволяет легко заменять и выбирать лезвие по мере необходимости или при изменении условий. Скребки

N2 используются, когда лучше всего подходит скребок с регулировкой вращения с одной стороны.

Лезвия G2

Лезвие G2 представляет собой тип вторичного скребкового лезвия. Он доступен как из карбида, так и из полиуретана. Полиуретановые и карбидные лезвия G2 взаимозаменяемы без модификации скребка, что позволяет легко заменять и выбирать лезвие по мере необходимости или при изменении условий.

Скребки G2 используются, когда лучше всего подходит скребок с вертикальной регулировкой с обеих сторон.

Если вы хотите узнать больше о наших скребках, посетите нашу страницу о ленточных скребках или свяжитесь с нами здесь.

Связанные записи в блоге

3 Причины использования скребка DYNAFastFit®

Скребки DYNAFastFit® являются компонентом очистки конвейера, наиболее подходящим для установки на головном шкиве и ниже потока материала. Ленточные скребки предназначены для удаления…

Полиуретановые и твердосплавные скребковые лезвия

Скребки для конвейерных лент являются невероятно эффективным решением для очистки ленты благодаря их способности соскребать продукт непосредственно вдоль конвейерной ленты. Обычно они являются основным поясом…

Направляющая регулятора поворотного замка

Ассортимент конвейерных скребков DYNAFastFit был разработан для быстрой и простой установки, регулировки и обслуживания. Чтобы продемонстрировать простоту использования нашего скребка…

Информационный бюллетень

Будьте в курсе наших новостей с нашей подпиской на информационный бюллетень!

предыдущаяОбъяснение чистящих средств для конвейерных щеток

следующаяЧто делает плинтус конвейера?

Как правильно выбрать скребки для конвейерной ленты

При правильной настройке правильные скребки продлят срок службы ваших конвейерных лент, сократив при этом объем технического обслуживания и очистки. И наоборот, скребки, которые плохо отрегулированы или не подходят для перемещаемого материала, будут быстрее изнашивать ленту, ограничивать срок службы ваших лент и оставлять область вокруг конвейера более грязной, чем должна быть.

Скребковые системы могут быть такими же грубыми, как отрезок уголка, прижатого к ленте. Лучшим решением является инженерный механизм, который прикладывает постоянную нагрузку к материалу, соответствующему тому, что движется конвейер. Вот несколько советов, как сделать это правильно.

ЗАЧЕМ ВООБЩЕ СКРЕБАТЬ?

Не весь материал, упавший на ленту, выбрасывается. Часть – насколько это зависит от материала – остается на поверхности и возвращается на изнаночную сторону. Некоторые упадут по пути и оставят беспорядок. Некоторые вместо этого будут вращаться по кругу, постепенно нарастая, пока не упадут под собственным весом. Этот возврат вреден для вашей конвейерной системы. В частности, это:

Увеличивает нагрузку на ремень и, следовательно, мощность, потребляемую двигателем
Увеличивает нагрузку на ремень из-за дополнительного веса
Приводит к неравномерным нагрузкам, нагружающим двигатель, редуктор и сам ремень
Вызывает неправильную траекторию, ускоряющую износ ремня
Распыляет пыль и грязь, которые попадают в подшипники и сокращают срок службы компонентов

КАК И ГДЕ СКРЕБИТЬ

Скребок представляет собой лезвие, прижатое к поверхности ленты. Это сбивает материал, прилипший к ремню. Сила, прикладываемая к ремню, зависит от материала. Сухие гранулированные материалы прилипают гораздо меньше, поэтому скребок не нужно так сильно прижимать к ленте, как если бы он нес битумный или смолистый материал.

Скребок следует применять там, где лента плоская. Лучшее место для этого — головной шкив, к которому подключен привод. Часто этот первичный скребок устанавливается в положении на 3 часа относительно вала шкива.

Вторичный скребок используется на обратной стороне ремня, где он выходит из нагнетательного шкива. Это устройство с двумя скребками эффективно удаляет почти весь материал. Некоторым операторам конвейеров нравится иметь третий внутренний скребок, чтобы поддерживать чистоту нижней стороны ленты.

ОПТИМИЗАЦИЯ НАГРУЗКИ НА СКРЕБОК

Если скребок не настроен для приложения усилия, достаточного для очистки ленты, вы получите возврат материала, которого скребок предназначен для предотвращения. И наоборот, приложите слишком большое усилие и:

Ремень и скребок изнашиваются быстрее, чем необходимо
Нагрузка на ремень и привод будет выше
Скребок нагревается
Существует повышенный риск зацепиться за разрыв и усугубить ситуацию или зацепить и повредить сращенное соединение

Чтобы избежать этих проблем, каждый скребок нуждается в регулировочном механизме. Самые простые регулируются вручную, но лучшие системы либо подпружинены, либо используют систему уравновешивания. Они обеспечивают постоянную нагрузку. Лучшие из них проедут по кочкам и стыкам, не повредив и не повредив ремень.

Какая бы система ни использовалась, необходимо ежедневно проверять каждый скребок на правильность регулировки и работу.

ВЫБОР СКРЕБА

Каждый скребок состоит из двух основных частей: лезвия, которое прижимается к ленте, и механизма, удерживающего ее на месте. Оба должны соответствовать передаваемому материалу.

Лента, используемая для сухого гранулированного материала, который не прилипает, требует меньшей нагрузки на скребок и, следовательно, может выполнять более легкие функции, возможно, с ручной регулировкой. Тяжелый шлам или смола, которые прилипают к ленте, нуждаются в скребке для приложения большего усилия, что требует прочной конструкции и, в идеале, механизма постоянной силы.

Полная система скребков для 30-дюймовой ленты должна стоить около 2500 долларов США.

Лезвие должно быть изготовлено из материала, который достаточно деформируется, чтобы избежать повреждений, но в то же время прилагает достаточную силу, чтобы соскоблить прилипший материал. Он также должен сопротивляться истиранию, но не чрезмерно размягчаться при нагревании. Для некоторых применений может также потребоваться водо- или химическая стойкость.

Для большинства применений эти характеристики обеспечиваются лезвием из уретана. Производители скребков производят уретановые лезвия с твердостью от 70 до 90 по Шору А. (Это примерно так же твердо, как подошва обуви или кожа на ремне, но не так твердо, как мяч для гольфа.)

Длина лезвия имеет важное значение. В то время как 6-дюймовое полотно будет работать со шкивом диаметром 24 дюйма, 12-дюймовое полотно прослужит дольше и будет работать лучше. Лезвия низкого качества могут переворачиваться или перекручиваться, что делает их неэффективными. Будьте готовы заплатить 220 долларов или больше за хорошее 6-дюймовое лезвие и 600 долларов за одно 12-дюймовое.

СОВЕТЫ ПО ВЫБОРУ ПРАВИЛЬНОГО СКРЕБА

Конвейерная система с неподходящими скребками или, что еще хуже, без скребков будет стоить дороже, чем система, где очистка ленты была решена должным образом. Будет больше износ ремня и других компонентов, потребуется больше очистки вокруг конструкции, и она будет потреблять больше энергии.

Компания West River Conveyors, являющаяся экспертом в области конвейерных систем, знакома с выбором и установкой скребков и скребковых лезвий. У нас есть первичные и вторичные скребки и лезвия от нескольких производителей. Мы можем просмотреть вашу заявку, объяснить ваши варианты и помочь определить, что будет работать лучше всего. Результатом будет снижение затрат и увеличение срока службы ремней.

Чтобы получить дополнительные рекомендации по техническому обслуживанию для снижения износа ремня, щелкните ниже.

Техническое обслуживание горных конвейеров

Общая оценка производительности трубчатых скребковых конвейеров с использованием многоатрибутного метода принятия решений на основе TOPSIS

Сохранить цитату в файл

Формат: Резюме (текст) PubMedPMIDAbstract (текст) CSV

Добавить в коллекции

Создать новую коллекцию
Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Не удалось загрузить вашу коллекцию из-за ошибки
Повторите попытку

Добавить в мою библиографию

Моя библиография

Не удалось загрузить делегатов из-за ошибки
Повторите попытку

Ваш сохраненный поиск

Название сохраненного поиска:

Условия поиска:

Тестовые условия поиска

Эл. адрес: (изменить)

Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый будний день

Который день? воскресеньепонедельниквторниксредачетвергпятницасуббота

Формат отчета: SummarySummary (text)AbstractAbstract (text)PubMed

Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.

Отправить, даже если нет новых результатов

Необязательный текст в электронном письме:

Создайте файл для внешнего программного обеспечения для управления цитированием

. 2014;2014:753080.

дои: 10.1155/2014/753080. Epub 2014 29 мая.

Яньпин Яо ¹ , Зиминг Коу ² , Вэньцзюнь Мэн ³ , Ган Хан ³

Принадлежности

¹ Тайюаньский технологический университет, Тайюань 030024, Китай; Тайюаньский университет науки и технологий, улица Валиу, 66, район Ванболин, Тайюань 030024, Китай.
² Тайюаньский технологический университет, Тайюань 030024, Китай.
³ Тайюаньский университет науки и технологий, № 66 Валиу Роуд, район Ванболин, Тайюань 030024, Китай.

PMID: 24991646
PMCID: PMC4058658
DOI: 10. 1155/2014/753080

Бесплатная статья ЧВК

Яньпин Яо и др. Журнал «Научный мир». 2014.

Бесплатная статья ЧВК

. 2014;2014:753080.

дои: 10.1155/2014/753080. Epub 2014 29 мая.

Авторы

Яньпин Яо ¹ , Зиминг Коу ² , Вэньцзюнь Мэн ³ , Ган Хан ³

Принадлежности

¹ Тайюаньский технологический университет, Тайюань 030024, Китай; Тайюаньский университет науки и технологий, улица Валиу, 66, район Ванболин, Тайюань 030024, Китай.
² Тайюаньский технологический университет, Тайюань 030024, Китай.
³ Тайюаньский университет науки и технологий, № 66 Валиу Роуд, район Ванболин, Тайюань 030024, Китай.

PMID: 24991646
PMCID: PMC4058658
DOI: 10.1155/2014/753080

Абстрактный

Правильная оценка общей производительности трубчатых скребковых конвейеров (ТСК) может повысить их общую эффективность и снизить экономические затраты, но такие методы редко изучались. В этом исследовании оценивалась общая производительность TSC на основе метода порядка предпочтения по сходству с идеальным решением (TOPSIS). Были исследованы три конвейера одного типа, изготовленные на одном заводе. Оценивались их скребковое пространство, коэффициент заполнения материалом и коэффициент вибрации тяговых элементов. Построена математическая модель многоатрибутной матрицы решений; матрица взвешенных оценок была получена с использованием метода DELPHI. Были рассчитаны лингвистическое положительно-идеальное решение (ЛПИ), лингвистическое отрицательно-идеальное решение (ЛНИС) и расстояние от каждого решения до ЛИПИ и ЛНИС, то есть степени аппроксимации. Оптимальное решение определялось путем упорядочивания степеней аппроксимации для каждого решения. Результаты на основе TOPSIS сравнивались с результатами измерений, предоставленными производителем. Результат заказа, основанный на трех оцененных параметрах, полностью соответствовал результату, предоставленному производителем. Метод на основе TOPSIS служит подходящим инструментом оценки общей эффективности TSC. Это облегчает оптимальное развертывание TSC в промышленных целях.

Цитируется

Многокритериальное групповое принятие решений с использованием нечетких нечетких множеств с трапециевидными значениями.
Рашид Т., Хуснин С.М. Рашид Т. и др. Журнал «Научный мир». 2014; 2014:304834. дои: 10.1155/2014/304834. Epub 2014 14 июля. Журнал «Научный мир». 2014. PMID: 25133219Бесплатная статья ЧВК.

использованная литература

1. Пятый научно-исследовательский и проектный институт атомной промышленности. Отчет об испытаниях материала для имитации конвейера с трубчатой цепью, 2007 г. (китайский)
1. Weikang L, Mao J, Li J, Zhang X. Оптимизация расстояния между скребками скребкового конвейера. Журнал Ляонинского технического университета. 2008;27(6):912–914.
1. Wu W, Ruan J. FLOVEYOR канатный трубчатый скребковый конвейер. Зерновая и кормовая промышленность. 2011;4
1. Ван Т. Дизайн динамической оптимизации и экспериментальное исследование непрерывного конвейера сборки дисковых труб [Ph.D. диссертация] Ляонин, Китай: Ляонинский технический университет; 2006.
1. Яо Ю. Механический анализ сыпучего материала в вертикальном сечении трубопровода скребкового конвейера. Подъемно-транспортное оборудование. 2013;9:34–37.

Типы публикаций

термины MeSH

Полнотекстовые ссылки

Хиндави Лимитед Бесплатная статья ЧВК

Укажите

Формат: ААД АПА МДА НЛМ

Отправить по телефону

Скребковые конвейеры Размер рынка Статистика роста, отраслевой спрос, ведущие игроки Стратегии развития бизнеса, выручка и прогноз на 2022-2031 гг.

Рекламное объявление

Пресс-релиз

Опубликовано: 19 августа 2022 г., 4:27 утра по восточному времени.

Комментарии

Углубленный анализ и анализ воздействия COVID-19 на основе данныхСкребковые конвейеры

Новостной отдел MarketWatch не участвовал в создании этого контента.

AMARILLO, TX , США, пятница, 19 августа 2022 г. 04:23:06 / Comserve Inc. / — Углубленный анализ и основанные на данных данные о воздействии COVID-19, включенные в этот скребковый конвейер

SDKI недавно опубликовал отчет о рынке скребковых конвейеров , который изучается на прогнозный период, т. е. 2022-2031 . В отчете содержится всесторонняя информация о текущей ситуации, возможностях, факторах роста и проблемах, связанных с рынком. Ожидается, что рынок вырастет на CAGR на 4,8% в течение прогнозируемого периода к 2029 году. заводов по всему миру. Наряду с этим, производственные единицы подвержены несчастным случаям со смертельным исходом в результате человеческих ошибок или механических отказов.

Запросите бесплатный образец, чтобы узнать больше об этом отчете@ https://www.sdki.us/sample-request-56900

По данным Международной организации труда (МОТ), 2,3 миллиона мужчин и женщин во всем мире ежегодно становятся жертвами несчастных случаев или болезней на производстве. Ежегодно в мире происходит около 340 миллионов несчастных случаев на производстве. Ожидается, что это, в свою очередь, повысит спрос на решения для промышленной автоматизации, отвечающие требованиям безопасности, которые, в свою очередь, также, по оценкам, откроют для рынка прибыльные возможности в ближайшем будущем.

Кроме того, ожидается, что растущее внедрение совместных и промышленных роботов, а также появление беспроводной технологии 5G и индустрии 4. 0 во всем мире также будут способствовать росту рынка скребковых конвейеров в ближайшие годы. В 2018 году в мире было продано около 400 000 единиц промышленных роботов. По состоянию на 2022 год по всему миру было отгружено около 385 000 единиц промышленных роботов. Кроме того, распространенность промышленных роботов выше в Азиатско-Тихоокеанском регионе.

В Южной Корее более 800 роботов на 9500 производственных сотрудников. Кроме того, ожидается, что растущее сотрудничество и партнерство между компаниями по автоматизации для расширения портфеля их продуктов значительно расширит рынок скребковых конвейеров в течение прогнозируемого периода.

Чтобы узнать, как наш отчет может помочь оптимизировать ваш бизнес, спросите у аналитика@ https://www.sdki.us/sample-request-56900

На основе географического анализа рынок скребковых конвейеров сегментирован на пять основных регионов, включая Северную Америку, Европу, Азиатско-Тихоокеанский регион, Латинскую Америку, Ближний Восток и Африку. Эти регионы далее подразделяются на следующие:

Северная Америка (США и Канада),
Латинская Америка (Аргентина, Мексика, Бразилия, остальные страны Латинской Америки),
Европа (Великобритания, Германия, Франция, Италия, Испания, Венгрия,
Бельгия, Нидерланды и Люксембург, NORDIC, Польша, Турция, Россия, остальные страны Европы),
Азиатско-Тихоокеанский регион (Китай, Индия, Япония, Южная Корея, Индонезия, Малайзия, Австралия, Новая Зеландия, остальные страны Азиатско-Тихоокеанского региона) и
Ближний Восток и Африка (Израиль, страны Персидского залива [Саудовская Аравия, ОАЭ, Бахрейн, Кувейт, Катар, Оман],
Северная Африка, Южная Африка, остальные страны Ближнего Востока и Африки). Рынок скребковых конвейеров также сегментирован по СЕГМЕНТАМ.

Отчет об исследовании рынка скребковых конвейеров также содержит подробную информацию о конкурентах, работающих на рынке. Некоторые из ключевых игроков, упомянутых в нашем отчете, являются КЛЮЧЕВЫМИ ИГРОКАМИ. Отчет также содержит критический анализ конкурентов и, среди прочего, включает SWOT-анализ, бизнес-стратегии, информацию о деловых партнерах и последние события.

Подробно представлены основные игроки рынка с учетом таких качеств, как, например, портфолио компании, бизнес-стратегии, финансовый обзор, последние события и доля в отрасли в целом.

Komatsu
Caterpillar
Jorgensen Conteyors
Hitachi
Sany
Don Walle0218
PK Machinery
VACAT

Динамичный характер деловой среды в современной глобальной экономике вызывает у профессионалов бизнеса потребность быть в курсе текущей ситуации на рынке. Чтобы удовлетворить такие потребности, Shibuya Data Count предоставляет отчеты об исследованиях рынка различным специалистам в различных отраслях промышленности, таких как здравоохранение и фармацевтика, информационные технологии и телекоммуникации, химические вещества и современные материалы, потребительские товары и продукты питания, энергетика и энергетика, производство и строительство, промышленность. автоматизация и оборудование, сельское хозяйство и смежные виды деятельности, среди прочего.

За дополнительной информацией обращайтесь:

Lauren Brown

Shibuya Data Count
Эл. Стратегии развития бизнеса лучших игроков, доходы и прогноз на 2022–2031 годы впервые появились на Comserveonline.

COMTEX_412604623/2652/2022-08-19T04:27:27

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу [email protected]. Вы также можете связаться со службой поддержки MarketWatch через наш Центр обслуживания клиентов.

Новостной отдел MarketWatch не участвовал в создании этого контента.

Рекламное объявление

Поиск

Расширенный поиск

Рекламное объявление

Погружной скребковый цепной конвейер | FLSmidth

О чем ваш запрос?

Предложение или информация о продуктах, деталях и/или услугах

Обучение и курсы

СМИ и отношения с инвесторами

Применимая страна SelectAlbaniaAlgeriaAmerican SamoaAndoraAngolaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCayman IslandsCentral African RepublicChadChileChinaColombiaCongo DRCCosta RicaCote d’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuianaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuineaGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMoroccoMoza mbiqueMyanmarNamibiaNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarRepublic of CongoReunionRomaniaRussiaRwandaSaudia ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSudanSurinameSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States minor outlying islandsUruguayUzbekistanVenezuelaVietnamVirgin Islands BritishVirgin Islands USWestern SaharaYemenZambiaZimbabwe

Штат или провинция (необязательно)

Промышленность ВыбратьАгрегатыЦементХимияПищевая и фармацевтическая промышленностьДобыча полезных ископаемыхНефте- и газопереработкаПорты и терминалыЭнергетикаЦеллюлозно-бумажнаяСтальОтходы в энергиюОчистка воды

Технология (необязательно) SelectОбжиг и обжигЦентрифугирование и классификацияТранспортировкаДробление и сортировкаКонтроль выбросовПодача и дозированиеФильтрацияФлотация и истираниеГазовый анализ и мониторинг выбросовШестерни и приводыГидрометОбработка материаловИзмельчение и измельчениеШахтные системыИзвлечение драгоценных металловУправление процессом и оптимизацияПерекачкаПирообработкаОтбор проб, подготовка и анализОтбор проб, подготовка и анализ – ЦементОтбор проб, подготовка и анализ – ИзносРешения для сортировкиХранение и осветление0003

Тема курса (по желанию) SelectОсновыТехническое обслуживаниеОперацииКонтроль процессаКонтроль качества

Курс (по желанию) Эксплуатация и техническое обслуживание мельницы Select ATOX®Эксплуатация и техническое обслуживание шаровых мельницКалибровка и анализ цементаЦементный завод ABCCКачество и химический состав цементаКонтуры обезвоживания при переработке угля ECS ControlCenter™ v8 – управление продуктом Программирование ECS/ACESYS™ v8 для ControlLogix PLCECS/ACESYS™ v8 программирование для Siemens S7 PLCECS/ControlCenter v8 Daily Use, Mimics & MaintenanceECS/ControlCenter™ v8 — ежедневное использование и обслуживаниеECS/ProcessExpert® v8 — ежедневное использование и обслуживаниеECS/ProcessExpert® v8 — управление технологическим процессом в печиСеминар Linea — Пиропроцессы и симуляторыУлучшения технологии флотации — онлайн-семинарТехническое обслуживание зубчатой передачиПолучение максимальной отдачи от Ваша система пылеулавливанияТехнология измельчения и операции на мельницах Семинар по обслуживанию гидравлического оборудованияПовышение эффективности флотации угляМеждународный семинар по производству цементаМеждународный семинар по техническому обслуживаниюТехнология и эксплуатация печиТехническое обслуживание печной системыОбработка материалов – Складские машины и судовые погрузчики СеминарМатериалы Научная обработка при проектировании и выборе оборудования.
