Транзистор кт827а параметры: КТ827А (2018г), Транзистор NPN составной , выходные каскады усилителей мощности, стабилизаторы тока и напр, Кремний
alexxlab | 20.06.2023 | 0 | Разное
характеристики, цоколевка, параметры и аналоги
В описании технических характеристик на транзисторы КТ827А указано, что они используются в УНЧ, различных стабилизаторах, как тока, так и напряжения, импульсных усилителях мощности, в ключевых схемах и системах автоматики. Этот составной транзистор, сделанный по схеме Дарлингтона, имеет структуру n-p-n. Компонент изготавливается по эпитаксиальной и мезапланарной технологии.
Цоколевка

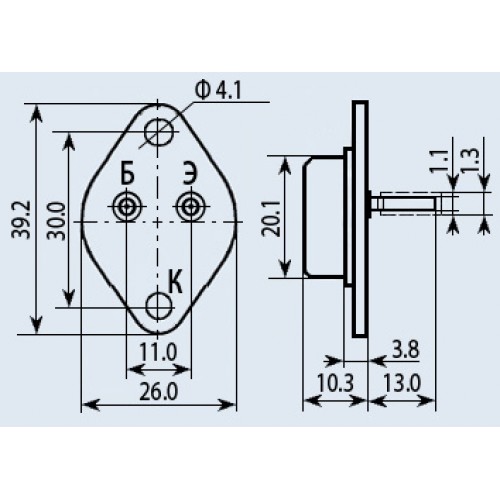

Самая полезная информация, которую можно увидеть в цоколевке на КТ827А, да и вообще на транзисторы — это расположение ножек, т.к. если этого не знать, можно запутаться и припаять на место эммитера базу, а на место базы коллектор. Поверьте, ничего хорошего из этого не выйдет. Поэтому на рисунке ниже показаны данные параметры, а так же габаритные размеры. Транзисторы серии КТ827 изготавливаются в металлическом корпусе, имеющем стеклянные изоляторы и жёсткие выводы. Маркировка наносится сверху. Масса прибора не более 20 г. 2Т827А-5 производится на пластине для гибридных ИС с контактными площадками.
Технические характеристики
Первое, на что стоит обратить внимание при подборе транзистора для замены или проектировании новой схемы, это предельные эксплуатационные данные. Превышение их недопустимо даже в течение небольших промежутков времени. Также устройство не сможет долго функционировать при значениях параметров равных максимальным. Для КТ827А эти характеристики равны:
- наибольшее допустимое напряжение между К-Э действующее на протяжении длительного времени ( при сопротивлении Б – Э равном RБЭ = 1000 Ом) – 100 В;
- максимально возможное напряжение (действующее постоянно или длительное время) между К-Э – 100 В;
- предельное импульсное напряжение действующее между К-Э (при tФ = 0,2 мкс) – 100 В;
- наибольшее возможное постоянно действующее напряжение между Э — Б – 5 В;
- максимально допустимый ток через коллектора (действующий на протяжении длительного времени) – 20 А;
- наибольший кратковременный ток через коллектора – 40 А;
- максимальный длительный ток через базу – 0,5 А;
- предельно допустимый кратковременный ток через базу – 0,8 А;
- максимальная постоянная мощность, рассеиваемая на коллекторе при (ТК = -60 … +25ОС) – 125 Вт;
- тепловое сопротивление между переходом и корпусом – 1,4 ОС /Вт;
- наибольшая возможная температура перехода – +200ОС;
- рабочий диапазон температур окружающего воздуха – -60 … +100ОС.
При конструировании схем кроме максимальных значений следует также обращать внимание на электрические параметры. Из таблицы, которая находится ниже по тексту, можно узнать их основные величины. Условия тестирования приведены в столбце под названием «Режимы измерения». Наибольшие и наименьшие значения, полученные во время измерения, находятся в колонках «min» и «max».
| Параметры | Режимы измерения | Обозн. | min | max | Ед. изм |
| Статический к-т передачи тока для транзистора, включённого по схеме с общим эмиттером | UКЭ = 3 В, IК= 10 A, ТК = 25ОС Т = ТК макс ТК = — 60ОС UКЭ = 3 В, IК= 20 A | h21Э | 750 750 100 100 | 6000
3500 | |
| Граничная частота к-та передачи тока для транзистора, включённого по схеме с общим эмиттером | UКЭ = 3 В, IК= 10 A | fгр | 4 | МГц | |
| Напряжение насыщения перехода К-Э | IК = 10 A, IБ = 40 мA IК = 20 A, I | UКЭнас | 1 1,8 | 2 3 | В В |
| Напряжение насыщения перехода Б-Э | IК = 20 A, IБ = 200 мA | UБЭнас | 2,6 | 4 | В |
| Входное напряжение Б-Э | IК= 10 A, UКЭ = 3 В | 1,6 | 2,8 | В | |
| Время включения | IК= 10 A, IБ = 40 мA | tвкл | 0,3 | 1 | мкс |
| Время выключения | IК= 10 A, IБ = 40 мA | tвыкл | 3 | 6 | мкс |
| Время рассасывания | IК= 10 A, IБ = 40 мA | tрас | 2 | 4,5 | мкс |
| Обратный ток К-Э, | UКЭ = UКЭ макс RБЭ = 1000 Ом Т = +25 и — 60ОС Т = ТК макс | IКЭO |
| 3 5 | мА мА |
| Обратный ток через эмиттер | UЭБ = 5 В | IЭБО | 2 | мА | |
| Емкость коллекторного перехода | UКБ = 10 В | cк | 200 | 400 | пФ |
| Емкость эмиттерного перехода | UЭБ = 5 В | cк | 160 | 350 | пФ |
Содержание драгоценных металлов
Многие радиоэлектронные компоненты содержат некоторое количество драгметаллов, таких как золото, платина, серебро и т.
д. Это делает их объектом охоты для индивидуальных скупщиков и скупающих компаний. Транзистор КТ827А не является исключением, он содержит золото. Согласно этикетке на изделие, представленной ниже, в 1000 штук содержится 19,090г. благородного металла. В пересчёте на 1 шт. получается 0,01909г.
Аналоги
Аналога транзистора КТ827А, полностью идентичного и по своим параметрам, по типу корпуса и расположению выводов не существует. Однако можно попробовать использовать вместо него такие устройства: 2N6059, 2N6284, BDX63, BDX65A, BDX67, BDX87C, MJ3521, MJ4035. Тем не менее данную замену следует делать осторожно, и предварительно сравнить предъявляемые к изделию требования с техническими характеристиками кандидата на замену. Так как КТ827А является составным, можно попытаться спаять эквивалентную схему, как на рисунке ниже.
Производители
Выпуском транзисторов КТ827А занимаются две страны Белоруссия и Россия. В Белоруссии их производят на акционерном обществе «Интеграл» г.
Минск. В России их выпускает АО «Элиз» г. Фрязино. В Российских магазинах можно приобрести продукцию обоих фирм. (Скачать Datasheet можно кликнув на названии производителя, так же технические параметры приведены еще здесь).
Транзистор КТ827 — DataSheet
Перейти к содержимому
Цоколевка транзисторов КТ827, КТ828
| Параметр | Обозначение | Маркировка | Условия | Ед. изм. | |
| Аналог | КТ827А | BDX63A, MJ3521, SK9440, SK3858, 2N6284, PMD1603K *2, MJ3521 *2 | |||
| КТ827Б | BDX65, PMD1602K, SK9438 *2, SMD4006 *2, 2N6357 *2 | ||||
| КТ827В | BDX85, MJ3520, PMD1601К, 2N6282, SDM4005 *2, 2N6057 *2 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ827А | — | 125* | Вт |
| КТ827Б | — | 125* | |||
| КТ827В | — | 125* | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ827А | — | ≥4 | МГц |
| КТ827Б | — | ≥4 | |||
| КТ827В | — | ≥4 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. | КТ827А | 1к | 100* | В |
| КТ827Б | 1к | 80* | |||
| КТ827В | 1к | 60* | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ827А | — | 5 | В |
| КТ827Б | — | 5 | |||
| КТ827В | — | 5 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ827А | — | 20(40*) | А |
| КТ827Б | — | 20(40*) | |||
| КТ827В | — | 20(40*) | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ827А | 100 В | ≤3 | мА |
| КТ827Б | 80 В | ≤3 | |||
| КТ827В | 60 В | ≤3 | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ827А | 3 В; 10 А | 750. | |
| КТ827Б | 3 В; 10 А | 750..18000* | |||
| КТ827В | 3 В; 10 А | 750..18000* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ827А | 10 В | ≤400 | пФ |
| КТ827Б | 10 В | ≤400 | |||
| КТ827В | 10 В | ≤400 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у.р. | КТ827А | — | ≤0.2 | Ом, дБ |
| КТ827Б | — | ≤0.2 | |||
| КТ827В | — | ≤0. 2 | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ827А | — | — | Дб, Ом, Вт |
| КТ827Б | — | — | |||
| КТ827В | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ827А | — | ≤4.5* мкс | пс |
| КТ827Б | — | ≤4.5* мкс | |||
| КТ827В | — | ≤4.5* мкс |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
