Трехходовой клапан – назначение, виды, устройство

Клапаны регулирующие трехходовые разделительные (смесительные) предназначены для управления технологическими процессами на различных производствах и в коммунальном хозяйстве. Они действуют в автоматическом режиме и в зависимости от исполнения обеспечивают разделение или смешивание потоков рабочей среды.

САЗ «Авангард» предлагает фланцевые трехходовые клапаны разделительные и смесительные собственного производства на выгодных для клиентов условиях. Ассортимент клапанов представлен моделями с номинальным диаметром от 15 до 100 мм, которые могут использоваться для регулировки рабочей среды в трубопроводах с давлением не более 1,6 МПа.

Трехходовой клапан производства САЗ «Авангард»

Оглавление статьи

1. Сфера использования
2. Виды и варианты комплектации
3. Нюансы конструкции и принцип действия
4. Перечень выпускаемых моделей
5. Основные критерии выбора

Сфера использования

Фланцевые клапаны 3-х ходовые применяют для регулировки рабочей среды на технологических трубопроводах пищевого, химического и нефтеперерабатывающего производства.

Они также востребованы:

• в сетях горячего водоснабжения и отопления;
• в газопроводах;
• в системах кондиционирования и приточной вентиляции тепличных хозяйств.

Рабочей средой могут быть вода, природный газ, пар, нефтепродукты, аммиак, и другие жидкие и газообразные вещества, в которых скорость коррозии материала корпуса составляет не более 0,2 мм в год.

Область применения клапанов зависит от типа и конструктивного решения, а допустимые условия эксплуатации — от используемых материалов и климатического исполнения арматуры по ГОСТ 15150-69.

Виды и варианты комплектации

Назначение трехходовых клапанов определяется особенностями конструкции. Трехходовой смесительный клапан имеет два входных и один выходной патрубки, и смешивает проходящие через него потоки. В результате получают рабочую среду с заданными параметрами, а суммарный расход жидкости или газа остается неизменным.

У трехходового разделительного клапана один входной патрубок и два выходных. Он разделяет рабочую среду, при этом общий ее расход остается прежним. Клапаны 3-х ходовые не могут использоваться в качестве запорной арматуры, поскольку не обеспечивают полное перекрывание рабочей среды.

Трехходовой разделительный клапан. На корпусе закреплен заводской шильдик, где показано разделение потоков

Управление клапанами осуществляется следующими исполнительными механизмами:

• Мембранным (пневматическим). Его конструкция включает мембранную головку, стойку и подвижную систему. Рабочие элементы трехходового клапана с мембранным исполнительным механизмом (МИМ) приводятся в движение с помощью пневматического входного сигнала. Он поступает из питающей сети и воздействует на мембрану.
• Электрическим. Он состоит из электродвигателя, редуктора и системы управления. При комплектации клапана электрическим исполнительным механизмом (ЭИМ) регулировка выполняется с помощью внешнего устройства, подающего сигналы для открытия или закрытия затвора.

Трехходовые клапаны с мембранным исполнительным механизмом (МИМ) энергонезависимы и могут использоваться в сложных условиях. Однако пневматический привод подвержен появлению конденсата, а его производительность меньше аналогичного показателя электропривода. Если клапаны 3-х ходовые с МИМ используют для взрывопожароопасных сред, то исполнительный механизм должен быть укомплектован электропневматическим позиционером во взрывозащищенном исполнении.

Трехходовой клапан с мембранным исполнительным механизмом (МИМ)

Фланцевые клапаны трехходовые с электроприводом сочетаются с измерительным оборудованием и отличаются точностью настроек. Они предусматривают возможность дистанционного управления и не наносят вреда экологии, но не могут выполнять свои функции при отключении электроэнергии и отсутствии альтернативного источника. Клапаны трехходовые с электроприводом чувствительны к уровню влажности воздуха, а при работе с взрывопожароопасными средами, должны быть укомплектованы ЭИМ во взрывозащищенном исполнении.

Трехходовой клапан с электрическим исполнительным механизмом (ЭИМ)

Нюансы конструкции и принцип действия

Клапаны трехходовые разделительные и смесительные производства САЗ «Авангард» имеют прочный литой корпус и три патрубка. Подача среды — односторонняя и совпадает с направлением стрелки на корпусе арматуры. Основной разъем «корпус-крышка» представляет собой фланцевое неподвижное соединение, для крепления которого используют шпильки, гайки и шайбы.

Помимо крышки и корпуса конструкция клапана 3-х ходового включает:

• Узел, позволяющий регулировать процессы в трубопроводе. Он состоит из двух седел и плунжера, направление которого обеспечивает крышка.
• Шток исполнительного механизма, который соединяется с плунжером с помощью резьбовой муфты.
• Мембранный или электрический исполнительный механизм. Он преобразует внешние сигналы в механическое перемещение, и обеспечивает возможность движения рабочих органов клапана.

Конструктивное исполнение уплотнения в затворе — конусное «металл по металлу». Сальниковое уплотнение и прокладки обеспечивают герметичность клапана относительно внешней среды.

Для фиксации трехходовых клапанов на месте монтажа используют фланцевое соединение. Конструкция, размеры и технические требования к фланцам — тип 21 по ГОСТ 33259-2015. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют исполнению B ряд 2 или согласуются с заказчиком.

Ответные фланцы клапанов — приварные плоские тип 01 исполнение B ряд 2 по ГОСТ 33259-2015б или по согласованию с заказчиком. Фланцевое соединение отличается надежностью фиксации и может выполняться без использования специального оборудования. Оно легко демонтируется и позволяет многократно снимать и устанавливать клапаны при проведении ремонтных и профилактических работ.

Принцип работы трехходовых клапанов заключается в преобразовании внешнего электрического или пневматического сигнала в механическое движение. В зависимости от типа исполнительного механизма он подается:

• от внешнего автоматического регулятора давления или температуры;
• из питающей сети или через пневмопозиционер.

Усилие, которое развивают электрический или мембранный исполнительный механизм, передается на плунжер, который перемещается вверх и вниз. В результате перемещения он открывает и закрывает проходные отверстия седел, регулируя расход рабочей среды. При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

Схемы распределения потоков рабочей среды в смесительных и разделительных клапанах

Перечень выпускаемых моделей

САЗ «Авангард» производит трехходовые регулирующие клапаны для смешивания и разделения транспортируемой среды, которые согласно таблице фигур обозначаются цифрами 27 и 23 соответственно.

В качестве уплотнительной поверхности затвора клапанов используют коррозионно-стойкую сталь. Материальное исполнение остальных элементов отражено в таблице 1.

Таблица 1

Наименование деталей	Материальное исполнение
	л	лс	нж
Корпус и крышка	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
Седла и плунжер	Сталь 20Х13		Сталь 14Х17Н2
Сальниковое уплотнение	Фторопласт-4, ТРГ
Прокладка	ТРГ
Гайка и шпилька	Сталь 35	Сталь 20ХН3А	Сталь 14Х17Н2

В клапанах трехходовых смесительных и разделительных с корпусом из нержавеющей стали, которые используются для регулирования рабочих сред с температурой более +350 °C плунжер и седло изготовлены из стали 12Х18Н10Т.

В зависимости от диаметра клапаны комплектуются мембранным исполнительным механизмом (МИМ) 200, 250 и 320 или электрическим — ST mini, ST 0 и ST 0,1. Допустимые условия эксплуатации клапанов трехходовых смесительных и разделительных с электрическим или пневматическим приводом приведены в таблице 2.

Таблица 2

Наименование параметров	Материалы корпуса и крышки
	л	лс	нж
	Климатическое исполнение по ГОСТ 15150-69
	У1	ХЛ1	УХЛ1
Класс опасности рабочей среды	3,4	3,4	2,3,4
Температура рабочей среды	от -40 °C до + 425 °C	от -60 °C до + 425 °C	от -60 °C до + 560 °C
Температура наружного воздуха	с МИМ от -35 °C до +40 °C
	с ЭИМ от -25 °C до +50 °C
	от -40 °C до +40 °C		от -50 °C до +40 °C

Основные критерии выбора

Собираясь купить клапан 3-х ходовой, нужно определиться с его назначением и условиями эксплуатации. Для смешивания потоков жидких и газообразных рабочих сред требуются смесительные модели, а для разделения — разделительные. Интервалы допустимых температур транспортируемых веществ и наружного воздуха зависят от материального и климатического исполнения арматуры.

Основными характеристиками клапанов являются:

• величина условного прохода и пропускная способность;
• максимально допустимое и рабочее давление;
• тип и параметры исполнительного механизма.

Все необходимые данные указаны в сопроводительной документации и с помощью маркировке на корпусе клапана, которая должна соответствовать ГОСТ 4666-2015. Маркировка выполняется:

• С помощью литья на лицевой стороне корпуса указывают давление, условный диаметр и материальное исполнение. Товарный знак производителя располагают с обратной стороны.
• В виде таблички, зафиксированной на корпусе трехходового клапана, где отражена схема подачи рабочей среды.
• На крышке клапана. На ней закрепляют табличку с более полными данными, которые помимо диаметра и давления включают дату изготовления и наименование изготовителя. Также должны быть указаны заводской номер и маркировка трехходового смесительного клапана или разделительного по таблице фигур.

Способ обработки наружной поверхности корпуса арматуры определяет степень защиты металла от появления коррозии.

Трехходовые смесительные и разделительные клапаны производства САЗ «Авангард» окрашены эмалью НЦ-132, цвет которой подбирается в соответствии с ГОСТ 4666-2015 или согласно требованиям заказчика. Она надежно предохраняет корпус от воздействия влаги, препятствует образованию коррозии и продлевает ресурс оборудования. Для трехходовых регулирующих клапанов также характерно:

• безупречное качество изготовления;
• наработка на отказ не менее 10 000 часов и полный средний ресурс не менее 80 000 часов.

Благодаря тщательному отбору материалов и многоступенчатому контролю производства клапаны прослужат не менее 10 лет, сохраняя заявленные производителем функции и технические характеристики.

Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж

Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.

Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.

Содержание статьи:

• Особенности трехходового клапана
  • Разделительные и смесительные приборы
  • Конструктивное исполнение трехходовых кранов
  • Принцип работы устройства
  • Приводной механизм прибора
• Где используют трехходовые клапаны?
• Нюансы выбора приспособления
• Производители трехходовых приборов
• Особенности установки изделия
  • Общие рекомендации по монтажу
  • Врезка смесительного клапана
  • Монтаж разделительного приспособления
• Выводы и полезное видео по теме

Особенности трехходового клапана

Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.

Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.

Разделительные и смесительные приборы

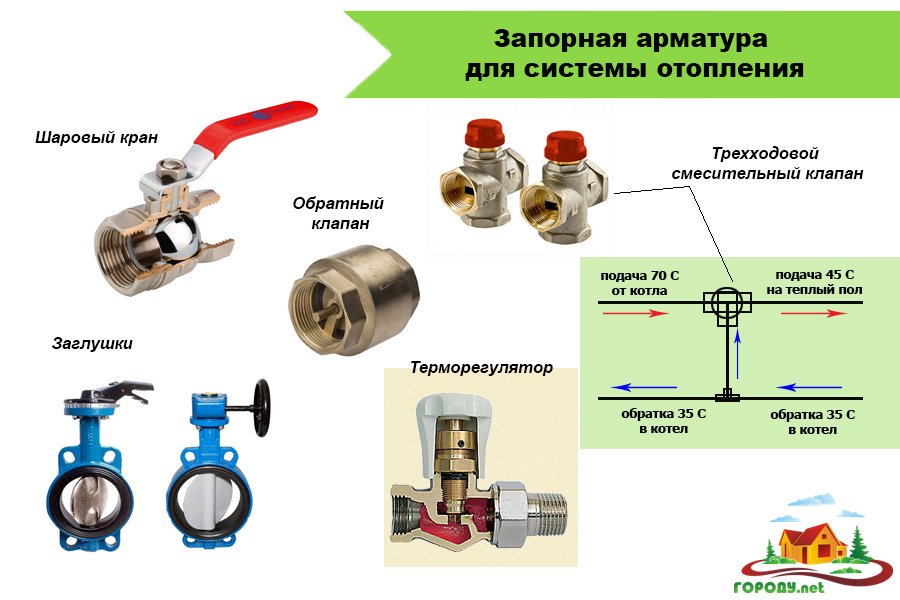

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.

Все модели таких кранов отличаются друг от друга по некоторым признакам:

• механикой затвора — она может быть как натяжной, так и сальниковой;
• формой заглушки — существуют L, T, S-образные;
• типом затвора — встречается цилиндрический, шаровидный, конусный;
• подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др. ;
• способом управления — автоматический, полуавтоматический, ручной.

Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м³/ч.

Принцип работы устройства

Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.

До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.

Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры

Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.

Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.

Приводной механизм прибора

Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.

Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.

Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.

Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.

Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач

Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.

Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.

Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.

Где используют трехходовые клапаны?

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды

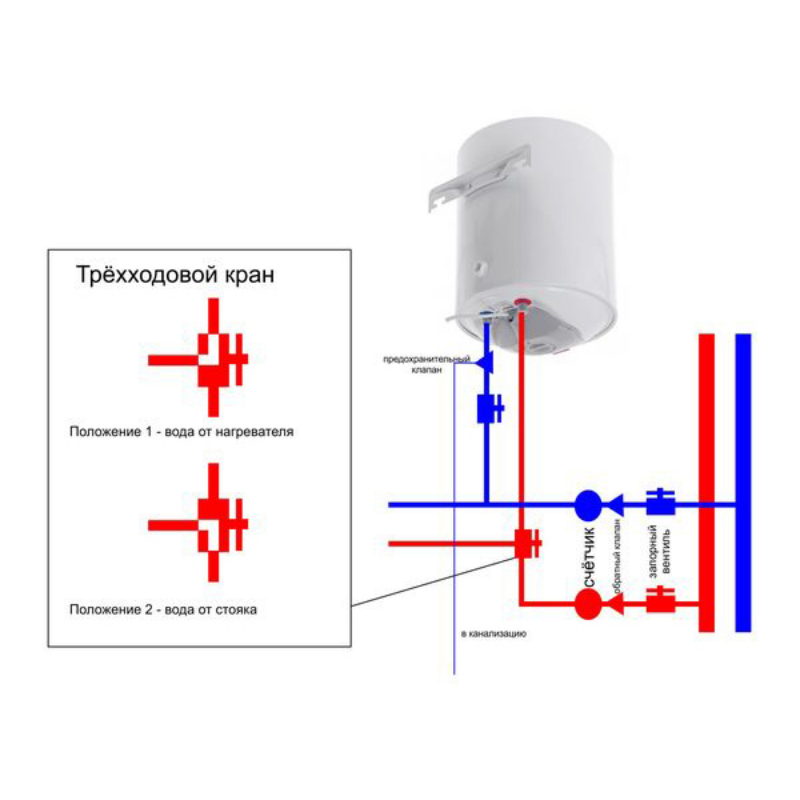

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.

Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
2. Большей износостойкостью обладают изделия медные или латунные.
3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

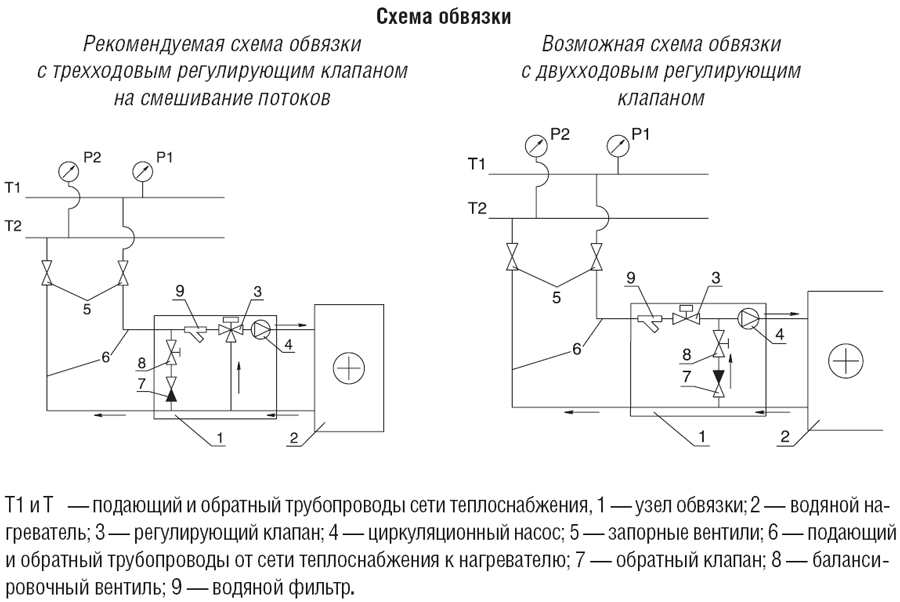

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие .

На основе вышеизложенного можно подытожить общие рекомендации:

1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Выводы и полезное видео по теме

Нюансы установки, учет которых гарантирует правильную работу клапана:

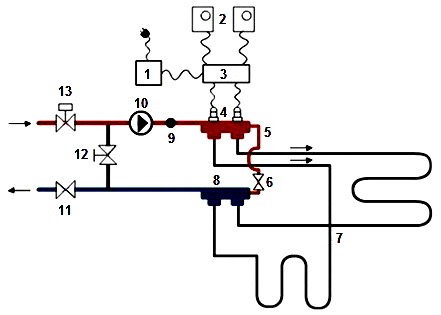

Подробности установки клапана при монтаже теплого пола:

Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.

Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.

Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

3/2-ходовой пневматический клапан — Принцип работы

Рисунок 1: 3/2-ходовой пневматический клапан

3/2-ходовой клапан имеет три порта и два положения, которые могут управляться пневматически, механически, вручную или электрически через электромагнитный клапан. Они используются, например, для управления цилиндром простого действия, приводом пневматических приводов, продувкой, сбросом давления и вакуумными приложениями. Клапан используется для наполнения цилиндра, а также для его последующего выпуска, чтобы можно было реализовать новый рабочий ход. Следовательно, клапан с двумя портами не подходит. Для вентиляции требуется третий порт. Существует два типа клапанов 3/2: моностабильные и бистабильные. Моностабильные 3/2-ходовые клапаны также могут быть нормально закрытыми или нормально открытыми, как и 2/2-ходовые клапаны.

Содержание

• Функция контура трехходовых воздушных клапанов
• Дизайн
• Типичные области применения
• Часто задаваемые вопросы

• 3/2-ходовые пневматические электромагнитные клапаны

• пневматические распределители

• обработка сжатым воздухом

• пневмоцилиндры

• управление конденсатом

• пневматические шланги

Функция контура 3-ходовых воздушных клапанов

3/2-ходовой пневматический клапан имеет три соединительных порта и два состояния. Три порта:

• вход (P, 1),
• розетка (А, 2)
• выхлоп (R, 3)

Два состояния клапана: открыто и закрыто. Когда клапан открыт, воздух проходит от входа (P, 1) к выходу (A, 2). Когда клапан закрыт, воздух поступает из выпускного отверстия (A, 2) в выпускное отверстие (R, 3). Клапан, который закрыт в неактивированном состоянии, называется нормально закрытым (Н.З.), противоположное ему состояние называется нормально открытым (Н.О.).

Рисунок 2: Функция контура моностабильного, нормально закрытого, 3/2-ходового клапана

Большинство клапанов являются моностабильными и возвращаются в исходное положение, когда они не приводятся в действие, это достигается с помощью пружинного механизма. Бистабильные 3/2-ходовые клапаны сохраняют свое положение при потере питания и требуют отдельного действия для переключения состояния клапана. Следовательно, они не могут быть обозначены как нормально закрытые или нормально открытые. Бистабильные пневматические электромагнитные клапаны обычно имеют катушку в каждом положении и работают в импульсном режиме. Подводя итог, различные функции 3/2-ходового клапана:

• 3/2-ходовой моностабильный НЗ
• 3/2-ходовой моностабильный NO
• 3/2-ходовой бистабильный

Функции контура могут быть показаны с помощью символов клапана. Для трех вышеупомянутых функций ниже показан символ электромагнитного клапана непрямого действия. Вы можете найти подробную информацию о других символах пневматических клапанов и их пояснения в нашей статье о символах клапанов.

Рисунок 3: Обозначения 3/2-ходовых пневматических электромагнитных клапанов слева направо: нормально открытый, моностабильный (слева), нормально закрытый, моностабильный (в центре), бистабильный (справа).

3/2-ходовые клапаны могут приводиться в действие различными способами, например:

• пневматически
• вручную
• механически
• электрически (электромагнитный клапан)

Кроме того, клапаны могут иметь прямое или непрямое управление. При непрямом управлении клапан использует входное давление для переключения состояния клапана.

3/2-ходовые клапаны доступны в нескольких исполнениях. Уплотнительный механизм клапанов может быть тарельчатым или золотниковым. Основными частями клапана являются: корпус, уплотнения, тарелка (или золотник) и привод 9.0003

В клапанах прямого действия золотник или тарелка перемещаются непосредственно приводом. Возможны несколько типов приводов:

• Соленоид (катушка)
• Кнопка
• Рычаг
• Ножная педаль и т. д.

Клапан закрывается или открывается при перемещении золотника или тарелки. Моностабильные клапаны возвращаются в исходное положение за счет усилия пружины. В случае непрямого управления золотник не приводится в действие непосредственно соленоидом. Клапан использует давление в системе для перемещения золотника. Для этого используется дополнительный пилотный клапан. Этот пилотный клапан представляет собой небольшой 3/2-ходовой клапан прямого действия. Пилотный клапан подает сжатый воздух в небольшой воздушный цилиндр внутри клапана. Сжатый воздух в этом цилиндре давит на поршень и приводит в действие соленоид для переключения клапана. Таким образом, для переключения клапана можно использовать относительно небольшой соленоид. Моностабильные клапаны имеют одну катушку, бистабильные клапаны — две катушки. В корпусе NAMUR (корпус со стандартной площадью основания) клапан может быть закреплен непосредственно на приводе, который также соответствует стандарту NAMUR. Коллекторы можно использовать для экономии места и для группировки клапанов. Мало того, что несколько 3/2-ходовых клапанов могут быть встроены в один коллектор, есть возможность комбинировать клапаны. Например, вы можете установить 5/2-ходовой клапан рядом с 3/2-ходовым клапаном. Возможные комбинации зависят от типа и конструкции коллектора.

Вы всегда должны помнить об окружающей среде пневматической системы. При наличии в окружающей среде агрессивных веществ корпус клапана и уплотнения должны быть устойчивы к коррозии. В чистых помещениях, в средах ATEX и в пищевой промышленности применяются специальные клапаны.

5/2-ходовой клапан можно использовать как 3/2-ходовой клапан, используя только один впускной и соответствующий выпускной порт. Два 2/2-ходовых клапана могут имитировать работу 3/2-ходового клапана.

Типичные области применения

3/2-ходовые клапаны подходят для нескольких задач: привод пневматических приводов, продувка, сброс давления и создание вакуума.

Управление цилиндром одностороннего действия

Управление цилиндром одностороннего действия является типичным применением 3/2-ходовых клапанов. Цилиндр одностороннего действия имеет один пневматический порт для заполнения и опорожнения воздушной камеры. Цилиндр движется в одном направлении, заполняя воздушную камеру, и возвращается под действием силы пружины. 3/2-ходовой клапан либо заполняет воздушную камеру, либо выпускает ее в атмосферу. Базовую пневматическую схему для цилиндра одностороннего действия можно найти на рисунке ниже.

Рис. 4: Схема привода цилиндра одностороннего действия с 3/2-ходовым клапаном

Управление цилиндром двустороннего действия

Цилиндр двустороннего действия имеет две воздушные камеры. Цилиндр перемещается, заполняя одну воздушную камеру и вентилируя другую. Каждая камера имеет свой соединительный порт, поэтому в большинстве случаев для управления цилиндром двойного действия используется 5/2-ходовой клапан. Однако это также можно сделать с помощью двух 3/2-ходовых клапанов, каждый из которых соединяется с портом цилиндра. Один клапан переводит шток поршня в выдвинутое положение ( ₁ ), другой клапан возвращает поршень в исходное положение (a ₀ ) (см. рисунок ниже). Одно из преимуществ этих схем заключается в том, что на порты цилиндра можно подавать два разных давления без установки регулятора давления между клапаном и цилиндром. Еще одним преимуществом является то, что две воздушные камеры могут вентилироваться одновременно, что обеспечивает свободное перемещение штока поршня. с 5/2-ходовым клапаном это невозможно.

Для привода поршня с двумя НЗ клапанами из положения а ₀ до ₁ , один клапан должен быть под напряжением (включен, 1), а другой должен быть обесточен (выключен, 0). Выключенный клапан позволяет выпускать сжатый воздух через порт (R,3). Поэтому поршень движется в нужном направлении. Дополнительные состояния приведены в таблицах ниже.

По крайней мере, один из двух клапанов должен находиться в положении «выпуск», чтобы одновременно не создавать давление в обоих портах цилиндра. Когда оба порта цилиндра находятся под давлением, движение поршня зависит от предыдущего состояния поршня, величины давления, типа цилиндра и т. д.

Один НЗ и один НО пневматический электромагнитный клапан, управляющий цилиндром двойного действия

НЗ клапан «левый»	НО Клапан «правый»	Положение поршня
0	0	0
1	0	Нет стабильного состояния
0	1	Свободное перемещение между 0 – 1
1	1	а 1

Рис. 5: Цилиндровый привод двойного действия с 1 НЗ и одним НО клапаном

Два НЗ пневматических электромагнитных клапана, управляющих цилиндром двойного действия

НЗ клапан «левый»	Клапан НЗ «правый»	Положение поршня
0	0	Свободное перемещение между 0 – 1
1	0	а 1
0	1	0
1	1	Нет стабильного состояния

В приведенных выше таблицах цифры означают следующее:

• 0 = клапан не активирован
• 1 = клапан активирован

Рисунок 6: Пневматический цилиндр двойного действия с двумя НЗ клапанами

Продувка, сброс давления и вакуум.

3/2-ходовые клапаны подходят для продувки, сброса давления и создания вакуума. В большинстве случаев необходимы клапаны с внешним или прямым управлением, поскольку они не требуют минимального перепада давления. Взгляните на схемы ниже для продувочных, выпускных и вакуумных клапанов. В вакуумном контуре вакуумный насос подключен к порту (P,1), атмосферное давление подключено к порту (R,3). Вакуум будет нарушен, когда порт (A,2) соединится с портом (R,3). Вакуумная подушка захватывает объект, когда включен вакуумный насос (порт P (1)).



Рис. 7. Продувочный 3/2-ходовой клапан с внешним управлением (слева), предохранительный клапан с внешним управлением (справа)

Обозначение клапана 3/2-ходового клапана, используемого для создания вакуума: Вакуумный фильтр (A), вакуумная прокладка (B), фильтр с сепаратором, ручной слив (C), вакуумный насос

Часто задаваемые вопросы

Что такое 3/2-ходовой клапан?

3/2-ходовой клапан имеет три соединительных порта и два положения, которыми можно управлять через электромагнитный клапан. Они используются для управления цилиндром простого действия, для привода пневматических приводов, используются в качестве продувочного клапана, клапана сброса давления и в вакуумных приложениях.

Как работает 3-ходовой 2-позиционный клапан?

3-ходовой 2-позиционный клапан имеет 3 порта и два положения и может быть как нормально закрытым, так и нормально открытым. Нормально закрытый клапан открывается при подаче питания и закрывается за счет натяжения пружины. Нормально открытый клапан закроется при подаче питания и снова откроется за счет натяжения пружины. Третий порт обычно используется для вентиляции.

В чем разница между 2-ходовым и 3-ходовым клапаном?

Двухходовой клапан — это клапан любого типа с двумя портами: впускным и выпускным. Трехходовой клапан имеет три порта внутри корпуса клапана, которые используются как впускной, выпускной и выпускной.

• 3/2-ходовые пневматические электромагнитные клапаны

• пневматические распределители

• обработка сжатым воздухом

• пневмоцилиндры

• управление конденсатом

• пневматические шланги

Как правильно использовать 3-ходовой клапан в различных приложениях

Чтобы понять, что такое Т-образный и L-образный 3-ходовые клапаны и чем они отличаются, важно сначала определить, что означает каждый из этих терминов. иметь в виду. Четко определив каждый термин, разницу в целях направленного потока будет легче понять. Во-первых, давайте точно определим, что делает отводной клапан.

При простом сравнении 3-ходовой клапан имеет на один порт больше, чем 2-ходовой клапан. Но почему? Двухходовой клапан позволяет жидкости входить в клапан через один порт и выходить через другой. Наличие третьего порта позволяет жидкости двигаться по альтернативному пути либо при выходе, либо при входе в клапан. Это позволяет жидкости либо выходить из клапана более чем из одной точки, либо поступать в клапан более чем из одной точки.

В ряде промышленных применений используются 2-ходовые клапаны, обеспечивающие двухпозиционное обслуживание жидкости. В приложениях, требующих постоянного расхода, используются 3-ходовые клапаны с тремя соединительными портами, имеющими маркировку A, B и AB. Трехходовые клапаны могут отводить поток жидкости в двух направлениях или смешивать жидкости из двух разных источников.

При использовании 3-ходовых клапанов для смешивания жидкости поступают в корпус клапана через порты A и B. Рабочие жидкости с различными физическими или химическими свойствами смешиваются в корпусе клапана перед подачей через выпускной порт AB. 3-ходовые смесительные клапаны жизненно необходимы для смешивания жидкостей или газов с разными температурами и давлением, прежде чем отправить их через выпускное отверстие с желаемыми свойствами.

Для 3-ходовых отводных клапанов порт AB действует как вход, а порты A и B становятся выходами. Поворот шпинделя направляет поток влево или вправо, вверх или вниз, в зависимости от ориентации системы трубопроводов. Когда поток движется от AB к A, клапан блокирует поток жидкости к порту B. Изменение положения шпинделя перенаправляет поток жидкости от AB к B и блокирует поток к порту A.

Связанные продукты

---

[[86,603,1338]]

3-ходовые клапаны доступны в двух внутренних конструкциях. Это клапаны L-типа (L-порт) или T-типа (T-порт). Внутренние структуры клапана определяют направление потока через корпус клапана. Конструкция T-образного порта подходит для распределения общих входов по разным направлениям, а конструкция L-образного порта облегчает смешивание нескольких источников с общими выходами. 3-ходовые клапаны, как и 2-ходовые аналоги, могут использовать приводы, которые улучшают их реакцию и повышают точность в различных промышленных применениях.

Многопортовые конфигурации 3-ходовых клапанов делают их экономичной альтернативой использованию нескольких 2-ходовых клапанов со сложной автоматизацией. Один 3-ходовой клапан может обеспечить направленное управление жидкостью и отключение. Эти клапаны обеспечивают надежную работу с жидкостями в системах отопления и охлаждения, парах и котлах, процессах смешивания химических веществ, гидравлических и пневматических системах. 3-ходовые клапаны также подходят для использования в качестве перепускных клапанов в трубопроводных системах с первичным и вторичным контурами.

L-образный порт по сравнению с T-образным 3-ходовым клапаном

На рынке доступны различные многоходовые клапаны, начиная от 3-ходовых шаровых кранов, 3-ходовых шаровых кранов, 3-ходовых дроссельных клапанов и 3-ходовых затворов. клапаны. Трехходовые шаровые краны пользуются наибольшей популярностью благодаря простой конструкции, простоте срабатывания и долговечности. Контроль потока жидкости через эти клапаны зависит от:

• Расположение трубопровода: система трубопроводов горизонтальная или вертикальная?
• Направление вращения ручки
• Конструкция порта: L-порт или T-порт?

Последующие обсуждения конструкций с L- и T-образными портами относятся к 3-ходовым шаровым кранам. Производители клапанов предусматривают стрелки на рукоятках клапанов, которые имитируют пути потока жидкости через механизм управления. Эти метки указывают направления потока.

Клапаны с L-образным отверстием

Клапан с L-образным отверстием и L-образной формой позволяет сводить жидкость из двух разных впускных отверстий без использования одного и того же впускного отверстия и направляет ее к общему выходу. Имеют два входных и один выходной порт. Клапаны с L-образным отверстием могут использоваться для отвода жидкости в некоторых случаях. Предположим, что впускные порты (A и B) расположены горизонтально, а нижний порт (AB) является выпускным. Начальный поток идет от входного порта (B) к выходному (порт AB).

Возможные положения потока (A, B, C и D) В клапане с отверстием L

Смещение рычага клапана или привода на 90° по часовой стрелке изменяет направление потока с порта A на общий выход AB.

Поворот рычага еще на четверть оборота перемещает клапан на 180°. В этот момент трехходовой клапан перекрывает поток жидкости, проходящий через клапан. Некоторые клапаны с L-образным отверстием могут поворачиваться на 360°, обеспечивая два положения отключения. При вертикальной ориентации L-порта выпускной порт (AB) всегда находится в открытом положении.

Применение клапанов с L-образным отверстием

Универсальность клапанов с L-образным отверстием означает, что они могут обеспечивать закрытие, управление направлением, отвод жидкости или байпас там, где это необходимо. Типичное применение клапанов с L-образным отверстием (вертикальных или горизонтальных) — чередование источников жидкости в процессе.

Т-образные клапаны

Т-образные клапаны в основном отводят жидкости от одного источника к разным выходам или смешивают два источника в одном контуре. Клапаны разделяют или делят поток жидкости на два направления. Поток поступает в клапаны через одно входное отверстие и течет к двум местам назначения.

Т-образные или смесительные клапаны могут иметь все три порта одновременно открытыми. Т-образная схема позволяет рабочей среде течь в двух противоположных направлениях или прямоточном потоке. Общий порт всегда открыт, если Т-образный клапан установлен вертикально.

Возможные положения потока (A, B, C и D) в Т-образном клапане

Поворот рычага клапана или привода на четверть оборота отклоняет поток жидкости в любом направлении – как L- порт клапан. Т-образные клапаны не могут обеспечить конфигурацию «все порты закрыты». Трехходовые клапаны могут иметь ручки-замки, предотвращающие выход механизмов управления потоком за пределы 90°, однако они также могут вращаться на 180° или 360°. Ограничение движения шара или заслонки обеспечивает лучший контроль над объемами жидкости, отводимой или смешиваемой внутри корпуса клапана.

Применение Т-образных клапанов

Т-образных клапанов может обеспечивать постоянный поток жидкости, смешивание сред и отбор проб. Они также подходят для использования в качестве перепускных клапанов. Некоторые общепромышленные применения Т-образных клапанов включают:

• Объединение потока жидкости из двух разных источников. Например, в системе трубопроводов на линии по производству напитков клапан может служить основной точкой объединения жидкостей, поступающих из линии чистой воды и резервуара для хранения концентрата сока.
• Перенаправление потока от одного источника к двум разным назначениям одновременно. Важно, чтобы давление на входе было сбалансированным и было выше, чем на выходе, чтобы обеспечить плавный процесс смешивания
• Изменение расхода между двумя резервуарами-хранилищами или пунктами назначения (при использовании в качестве клапана L-порта)

Советы по Выбор и техническое обслуживание трехходовых клапанов

Существует несколько рекомендаций, которые инженеры и проектировщики трубопроводов должны учитывать при выборе трехходовых клапанов для различных промышленных применений. Некоторые важные советы включают в себя:

• Выберите подходящий размер клапана. Недостаточный размер 3-ходового клапана увеличит затраты на насосную систему. Слишком большой размер клапана снижает затраты на насос, но приводит к неточностям управления. Движения клапана в начале и в конце хода окажут минимальное влияние на распределение жидкости через порты.
• Оценка физических и химических свойств рабочих жидкостей. При использовании клапана для смешивания материал клапана и уплотнительные компоненты должны быть совместимы с рабочей средой. Материалы клапана должны соответствовать законодательным нормам и стандартам сертификации.
• Номинальные значения давления и температуры трехходовых клапанов должны соответствовать условиям потока и изменениям рабочей жидкости.
• Подтвердите типы соединений трехходовых клапанов, чтобы убедиться, что они совместимы с существующими трубопроводами. При выборе клапанов выберите способ соединения, который упростит техническое обслуживание системы трубопроводов, клапанов и приводов.
