Трехобмоточные трансформаторы применяют в основном в качестве понижающих трансформаторов мощностью до 100 MB А с высшим напряжением до 220 кВ. Мощности обмоток высшего, среднего и низшего напряжений составляют соответственно 100/100/100, 100/100/67 и 100/67/100% от номинальной мощности трансформатора. Сумма нагрузок обмоток среднего и низшего напряжений не должна превышать номинальной мощности трансформатора.

Обмотки трехобмоточных трансформаторов размещают на стержнях концентрически в следующем порядке: обмотку высшего напряжения — снаружи; обмотку низшего напряжения — внутри, у стержня; обмотку среднего напряжения — между обмотками высшего и низшего напряжений. При таком расположении напряжение КЗ между обмотками высшего и среднего напряжений имеет минимальное значение, что позволяет передать большую часть мощности в сеть среднего напряжения с минимальными потерями. Напряжение КЗ между обмотками высшего и низшего напряжений относительно велико, что способствует ограничению тока КЗ в сети низшего напряжения.

Рис. 2.7. Размещение обмоток (а) и схема замещения (б) трехфазного трансформатора с расщепленной обмоткой низшего напряжения

Разновидностью трехобмоточного трансформатора является трехфазный трансформатор с расщепленной обмоткой низшего напряжения.

В таком трансформаторе (рис. 2.7, а) обмотка низшего напряжения каждой фазы выполняется из двух частей (ветвей), расположенных симметрично по отношению к обмотке высшего напряжения. Номинальные напряжения ветвей обмотки одинаковы. Мощность каждой обмотки низшего напряжения составляет часть номинальной мощности трансформатора (при двух ветвях — 1/2, при трех ветвях — 1/3). В трехфазных трансформаторах обе части расщепленной обмотки размещены на общем стержне соответствующей фазы одна над другой, а в однофазных трансформаторах части обмотки размещены на разных стержнях. Каждая ветвь расщепленной обмотки имеет самостоятельные выводы. Допускается любое распределение нагрузки между ветвями расщепленной обмотки, например при двух ветвях одна ветвь может быть полностью нагружена, а вторая отключена, или обе ветви нагружены полностью.
Достоинством трансформаторов с расщепленной обмоткой низшего напряжения является большое сопротивление короткого замыкания между ветвями, что дает возможность ограничить ток КЗ на стороне низшего напряжения, например на подстанциях.
Одной из характеристик трансформатора с расщепленной обмоткой является коэффициент расщепления кр,который для случая двух ветвей равен отношению сопротивления короткого замыкания между ветвями расщепленной обмотки Z> 3 к сопротивлению короткого замыкания между обмоткой высшего напряжения и параллельно соединенными ветвями расщепленной обмотки.

Для однофазных трансформаторов коэффициент расщепления 4, а для трехфазных трансформаторов кр -3,5.

Автотрансформатор представляет собой многообмоточный трансформатор, у которого две обмотки связаны электрически. В энергосистемах применение получили трехобмоточные автотрансформаторы — трехфазные и группы из однофазных. Их широко используют по соображениям экономического порядка вместо обычных трансформаторов для соединения эффективнозаземленных сетей с напряжением 110 кВ и выше при отношении номинальных напряжений, не превышающем 4.

На рис. 2.8 представлена принципиальная схема двухобмоточного автотрансформатора.
Обмотка А—Ат называется последовательной, а обмотка Ат—X— общей. Вывод А является выводом высшего напряжения, вывод Ат — выводом среднего напряжения. Обмотки трехфазных автотрансформаторов (или групп из трех однофазных автотрансформаторов) соединяют в звезду с заземленной нейтралью X.

Рис. 2.8. Принципиальная схема двухобмоточного автотрансформатора

Обозначим общее число витков в обеих обмотках автотрансформатора через

ги1, а число витков в общей обмотке через ги2. Тогда число витков в последовательной обмотке будет wx – w2. Отношение п – w1/w2 представляет собой коэффициент трансформации автотрансформатора.
Последовательную и общую обмотки рассматривают как первичную и вторичную обмотки трансформатора.
В отличие от трансформатора, где вся мощность с первичной стороны передается на вторичную сторону магнитным полем, в автотрансформаторе часть мощности передается непосредственно — без трансформации — через контактную связь между последовательной и общей обмотками. Полную мощность, передаваемую с первичной стороны автотрансформатора на вторичную, называют проходной, а мощность, передаваемую магнитным полем, — трансформаторной.
Проходная мощность для схемы, показанной на рис. 2.8,
S=UBIB=UCIC.
Сумма трансформаторной и электрической мощностей равна проходной мощности автотрансформатора:
S= STP + 5ЭЛ = (UB – с7с)/в + UJB = UJB.
Отношение трансформаторной мощности к проходной, называется коэффициентом типовой мощности автотрансформатора.

Под номинальной мощностью автотрансформатора понимают его проходную мощность при номинальных условиях. Соответствующую номинальной мощности трансформаторную (электромагнитную) мощность называют типовой мощностью. Размеры и масса автотрансформатора определяются не проходной, а трансформаторной мощностью. Чем ближе к единице отношение UJUB, тем меньше трансформаторная мощность при заданной проходной мощности. Следовательно, замена трансформатора соответствующим автотрансформатором становится все выгоднее.
Преимущества автотрансформаторов перед трансформаторами той же проходной мощности заключаются в следующем:

для изготовления автотрансформатора требуется меньше меди, стали и изоляционных материалов, поэтому стоимость автотрансформатора меньше;
потери мощности в автотрансформаторе меньше, а его КПД выше;
габаритные размеры автотрансформатора меньше, что позволяет строить их большей проходной мощности и облегчает транспортировку.
Перечисленные преимущества автотрансформаторов тем заметнее, чем меньше разность высшего и среднего напряжений.
Все сказанное ранее относится к двухобмоточным автотрансформаторам.

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• Главная
• org/ListItem”> Оборудование
• Трансформаторы
• Теория
• Схемы конструкций и назначение основных элементов трансформатора

Еще по теме:

• Схемы и группы соединения трансформаторов
• Группы соединений обмоток трансформатора
• Схемы соединений обмоток трехфазных трансформаторов
• Схема замещения трансформатора
• Схемы обмоток трансформаторов для ПБВ и РПН

Трансформаторы

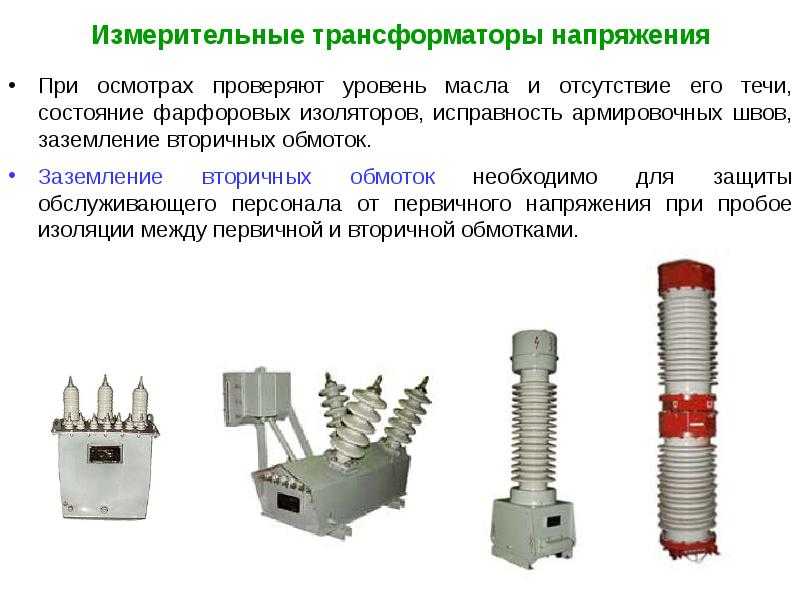

ТПОЛ-10-III трансформаторы тока проходные. Описание. Цена. Заказ.

Трансформаторы тока ТПОЛ-10-III предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно. ТПОЛ-10-III устанавливаются в пункты коммерческого учета электроэнергии (ПКУ) и комплектные распределительные устройства (КРУ) наружной установки.

Возможно изготовление трансформаторов ТПОЛ-10-III с разными коэффициентами трансформации вторичных обмоток.

Технические характеристики

Наименование параметра		Конструктивное исполнение
		1, 2			3, 4	5, 6
Номинальное напряжение, кВ		10
Наибольшее рабочее напряжение, кВ		12
Номинальная частота переменного тока, Гц		50
Номинальный вторичный ток, А		5 или 1
Номинальный первичный ток, А		50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000	100, 150, 200, 300, 400, 500, 600, 750, 800, 1000		5, 10, 15, 20, 30, 40, 50, 75, 80
Количество вторичных обмоток		1	2		1	2
Класс точности вторичной обмотки по ГОСТ 7746		0,2; 0,2S; 0,5; 0,5S; 1* (для измерений)
		10Р (для защиты)
Номинальная вторичная нагрузка, В∙А, вторичных обмоток		1; 2; 2,5** (при cos φ = 1)
		3; 5; 10** (при cos φ = 0,8 – нагрузка индуктивно-активная)
*** Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А:
5, 10, 15, 30, 50		–			6,5
20, 40					8
75					11
80					13
100		5			–
150, 500		7
200, 300, 750		9
400		11
600		8
800, 1000		9,5
**** Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, А:	10
Односекундный ток термической стойкости, кА, при номи­нальном первичном токе, А:
5	–			0,4
10, 15				0,96
20				1,2
30				1,9
40				2,5
50				3,2
75	10			6,4
80				–
100
150	12,5
200, 300	20
400, 500	32
600	40
750, 800, 1000	50
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
5	–			1
10, 15				2,4
20				3,0
30				4,8
40				6,2
50	25,5			8
75				16
80
100				–
150	31,8
200, 300	51
400, 500	81,7
600	102
750, 800, 1000	125

*  Для конструктивного исполнения 1, 2 классы точности 0,2 и 0,2S возможны для первичных токов от 100 А и выше.
**  Значение вторичной нагрузки уточняется в заказе.
***  Значения предельной кратности приведены при номинальной вторичной нагрузке 5 В∙А.
****  Значения номинального коэффициента безопасности приведены при номинальной вторичной нагрузке 3 В∙А.

Стандартный комплект поставки

• ТПОЛ-10-III трансформатор тока проходной.
• Паспорт.

Трехобмоточный трансформатор | Трехфазный трансформатор

Что такое трехобмоточные трансформаторы?

Чертеж конструкции трехобмоточного трансформатора

Однофазный трехобмоточный трансформатор представляет собой другой механизм передачи напряжения от одной катушки к другой. Как и двухобмоточные однофазные аналоги, первый работает с теми же основными частями.

Первичная обмотка, например, является источником входного напряжения и прикреплена к сердечнику из кремнийорганической стали. Затем сердечник трансформатора обеспечит путь для движения электричества в магнитном потоке. Наконец, вторичная обмотка будет нести выходное напряжение до предназначенной нагрузки.

Кроме того, оба трансформатора могут работать как повышающие или понижающие трансформаторы. Они работают по основному принципу «соотношения оборотов». Он определяет норму входного-выходного напряжения в зависимости от числа «витков» на витках обеих обмоток. Частота вращения в одной обмотке означает, что она имеет или требует большего напряжения, чем другая.

В этом случае повышающий трансформатор будет означать более высокое выходное напряжение, чем входное, при этом во второй обмотке будет больше витков катушки. Между тем, понижающий трансформатор имеет меньшее выходное напряжение, так как первая обмотка имеет больше витков катушки.

Тем не менее, трехобмоточные электрические трансформаторы имеют третичную обмотку, соединенную с выходной стороной катушки. Норма напряжения от первичной (входной) обмотки будет разделена между двумя оставшимися обмотками в этой настройке.

В зависимости от витков в каждой из вторичных катушек величина напряжения в этом механизме распределяется неравномерно. Таким образом, вторичная обмотка может иметь номинал напряжения выше, чем у третичной обмотки.

Попробуйте бесплатно

Daelim Transformer Каталог продукции

Как работают трехобмоточные трансформаторы?

Трехобмоточные трансформаторы работают так же, как обычный однофазный электрический трансформатор с одной первичной и одной вторичной обмоткой. В этом случае основное различие между двумя типами трансформаторов заключается в наличии у первого третичной обмотки. Хотя функции третьей обмотки могут незначительно меняться в зависимости от соединений внутри трансформатора.

Например, в простом соединении первичная обмотка присоединена к одной стороне сердечника. С другой стороны сердечника расположены две вторичные катушки. Две вторичные обмотки будут распределять входное напряжение от источника питания на первичную обмотку. Третья обмотка в данном случае представляет собой отдельную линию электроснабжения к другой нагрузке с меньшим напряжением, чем вторая обмотка,

Напротив, структура третьей обмотки отличается при соединении звезда-звезда. Этот включает в себя третью обмотку в соединении треугольником с тремя катушками, соединенными треугольным образом.

В трансформаторе звезда-звезда третья обмотка обеспечивает путь для токов балансировки. Путь генерируется, когда не установлено соединение от одного ряда к другому. Скорее, без таких проводных соединительных путей это может привести к тому, что выходные клеммы будут иметь различные значения.

Добавление третичной обмотки обеспечивает еще один способ протекания сбалансированного тока при несбалансированных нагрузках с обеих сторон. Добавление третьей катушки имеет решающее значение. Это допускает сдвиги напряжения и асимметричные напряжения, которые в противном случае были бы очень опасными.

Тем не менее, в обоих случаях количество витков в катушках имеет решающее значение. Принцип «отношения витков» гласит, что обмотки с большим количеством витков на сердечнике трансформатора требуют более высокого напряжения. Таким образом, любая из этих установок полезна в системе повышающего и понижающего трансформатора.

Прочтите: Руководство по трансформаторам Ultimate Distribution

Двухобмоточные и трехобмоточные трансформаторы

Однофазные двухобмоточные и трехобмоточные трансформаторы отличаются количеством катушек, соединенных с трансформатором. Тем не менее, у каждой установки есть дополнительные возможности, функции и преимущества в генерировании и передаче энергии. Вот некоторые важные различия между двухобмоточными и трехобмоточными трансформаторами.

Двухобмоточные трансформаторы

Двухобмоточные трансформаторы, также известные как «двухобмоточные» трансформаторы, обычно называют первичной электрической трансформаторной установкой.

Узнать больше Какова мощность трансформатора?

Особенности

Одной из существенных особенностей этой установки является использование двух изолированных обмоток — первичной и вторичной. Входное напряжение от источника электроэнергии будет проходить к трансформатору через первичную обмотку. Между тем, вторичная обмотка будет передавать выходное напряжение на нагрузку.

Каждая цепь включает магнитный сердечник, на который нанесены обмотки. Когда цепи взаимодействуют, они индуцируют друг в друге токи, которые могут передавать электричество между ними.

Величина потокосцепления зависит от того, насколько связаны между собой первичная и вторичная обмотки. Это приводит к большей эффективности, обеспечивая максимальную передачу мощности по обоим путям.

В однофазном трансформаторе расположение частей трансформатора обычно простое. Тем не менее, трехфазный трансформатор требует серии соединений с тремя наборами первично-вторичных пар.

Читайте дальше: Полное руководство по повышающим трансформаторам

Датчики с двумя обмотками имеют мало неисправностей из-за простоты механизма. Он обеспечивает гальваническую развязку, которая отделяет обе цепи друг от друга. В таких системах также используется магнитная связь как основной способ передачи энергии на протяжении всего курса.

Кроме того, в местах с различными условиями окружающей среды эти передатчики уже давно используются для питания. При этом можно сказать, что двухобмоточные передатчики были надежными для различных целей производства электроэнергии.

Узнать больше Трехфазный воздушный трансформатор

Двухобмоточные трансформаторы обычно сравнивают с автотрансформаторами. В отличие от обмоток, соединенных электрически, обмотки автотрансформатора также связаны магнитным полем.

В этом случае одна общая обмотка имеет отводы различной длины, чтобы обеспечить часть первичного напряжения питания на вторичной нагрузке. Это означает, что автотрансформатор имеет меньше половины обмоток. Требования к пространству сердечника для трансформатора снижаются благодаря совместному использованию обеих цепей.

Вследствие этого двухобмоточные трансформаторы менее выгодны, чем автотрансформаторы. Несмотря на то, что автотрансформаторы являются стандартом в промышленных и коммерческих установках, они превосходят их с точки зрения затрат.

Благодаря механизмам автотрансформатора, требующим меньшего количества меди для данного номинального напряжения, вы можете сэкономить до 30 процентов. Регулировка напряжения также лучше в автотрансформаторах из-за более низкого сопротивления и потери реактивного сопротивления утечки.

Трехобмоточные трансформаторы

Трехобмоточный трансформатор обычно имеет третью катушку в однофазной двухобмоточной установке. Он также имеет соединение треугольником с тремя витками в схеме «звезда-звезда». В любом случае, вы должны учитывать полярность соединений при работе с трансформаторами с более чем двумя обмотками.

Узнать больше Генератор Повышающий трансформатор

Особенности

Вы можете добавить третью катушку к обычному расположению первичной и вторичной обмоток в однофазной схеме. Крайне важно соблюдать осторожность при соединении колец на многообмоточном трансформаторе, таком как эта установка.

Полярность имеет значение, и подключение двух обмоток в обратном порядке может привести к неправильной работе трансформатора. Таким образом, было бы полезно посмотреть, какой условный знак точки представляет положительное или отрицательное напряжение для каждой катушки.

Между тем, третичная обмотка отличается конфигурацией звезда-звезда. При этом первая и вторая обмотки соединены Y-образно. Это означает, что они имеют одну общую точку соединения, действующую как «нейтральный» заряд для обеих обмоток. Но эта установка склонна к заземлению или потере соединения, также известному как «плавающая нейтраль».

Кроме того, высокие гармоники могут привести к снижению содержания железа и меди, влияя на распределение напряжения. Вот почему третичная обмотка вставлена ​​между двумя соединениями звездой.

Прочитайте мою статью о том, как купить трансформатор на 1000 кВА в 2022 году?

Установки с тремя обмотками трансформатора позволяют передавать электроэнергию на многочисленные нагрузки переменного напряжения с помощью одного трансформатора. Он также поддерживает передачу напряжения для дополнительного оборудования и приборов на электростанции. Это приводит к большей эффективности на меньшем пространстве.

Подобно другим установкам с несколькими обмотками, этот тип может управлять повышающим, понижающим или и тем, и другим между подключенными обмотками. Это позволяет использовать несколько напряжений и токов на одном устройстве, что делает его эффективным во многих различных электрических приложениях.

Кроме того, с помощью этих настроек преобразователя можно избежать нежелательных ошибок и отказов. Во-первых, вы можете использовать третичную обмотку всякий раз, когда происходит сбой потока на второй катушке. Треугольная третичная обмотка также может защитить трансформатор от коротких замыканий, плавающих нейтралей и скачков напряжения в схеме «звезда-звезда».

Прочтите мою статью о трансформаторе

1500 кВА

Некоторые люди предпочитают трехфазный трехобмоточный трансформатор однофазной установке. Основная проблема заключается в том, что найти замену 3-обмоточному трансформатору сложно. Выбор трехфазной конфигурации по сравнению с однофазным механизмом также экономит много денег для почти тех же функций.

Подробнее Трансформатор 2500 кВА

Краткое сравнение

Двухобмоточные и трехобмоточные трансформаторы отличаются количеством витков в своей конструкции. Они также отличаются своей поддержкой многочисленных электрических нагрузок, включая вспомогательные нагрузки внутри электростанции. Последний также более специфичен в отношении полярностей соединения.

Трансформаторы с двумя обмотками также имеют более простую схему, чем схемы с тремя обмотками, которые могут быть сложными при соединении звездой-звездой. Но в любом случае оба трансформатора обеспечивают надежную передачу напряжения от первичной (входной) катушки к вторичному (выходному) кольцу. Указанные трансформаторы используют принцип «отношения витков», определяя требуемое напряжение для каждой обмотки.

Двухобмоточные и трехобмоточные трансформаторы также могут быть повышающими или понижающими трансформаторами, повышающими или понижающими напряжение.

Наконец, оба трансформатора могут сэкономить вам деньги, в зависимости от требований к мощности, необходимых для вашей цели.

Каково применение трехобмоточных трансформаторов?

Как и любой другой трансформатор такого размера, трехобмоточный трансформатор может работать в электростанциях, солнечных сетях и ветряных механизмах. Но этот тип трансформатора необходим, потому что он распределяет переменное напряжение и ток через вторичную и третичную обмотку.

В этом случае такие трансформаторы могут обеспечить питание вспомогательного оборудования, приборов и аксессуаров. К ним относятся вентиляторы, освещение, офисные помещения и другое оборудование для надлежащего функционирования и безопасности электростанции. Такая мощность может отличаться от мощности вторичной обмотки, но она все же может обеспечить безопасность, поскольку станция вырабатывает мощность наружу.

Анализ производительности Данные высоковольтного распределительного трансформатора

Сколько обмоток у трансформатора?

Типичные трансформаторы обычно имеют пару обмоток, прикрепленных к сердечнику. Первичная обмотка обеспечивает входное напряжение от источника питания, а вторичная обмотка распределяет выходное напряжение на нагрузку. Но количество обмоток трехфазного трансформатора может варьироваться в зависимости от конфигурации. Вот некоторые конфигурации, которые вам необходимо знать:

Метод охлаждения Трансформатор 500 кВ

Однофазная конфигурация

Относится к прямому соединению из набора обмоток. При этом количество обмоток может быть две или три. Всегда будет одна первичная (входная) обмотка, вторичная (выходная) обмотка и третичная обмотка. Последний может служить линией, по которой выходное напряжение поступает на вспомогательное оборудование для питания.

Однофазная обмотка Трехфазная обмотка

Трехфазная конфигурация

Если вы используете три набора однофазных обмоток, вы получите трансформатор с трехфазной конфигурацией. Это влечет за собой наличие трех первичных и трех вторичных катушек, соединенных звездой-звездой. В этом случае третичная обмотка треугольника в форме треугольника будет промежуточным звеном между двумя соединениями.

Распространенные неисправности и текущее обслуживание трансформатора 220 кВ

Многообмоточный трансформатор

Многообмоточные трансформаторы предполагают использование более двух обмоток в трансформаторе. Это может произойти с двумя первичными обмотками, объединенными для обеспечения более высокой входной мощности. Также к нему можно подключить три вторичные обмотки с различной выходной мощностью.

Выбор режима регулирования напряжения Трансформатор 1000 кВ, эксплуатация и техническое обслуживание r

Многообмоточный трансформатор

Какие бывают виды обмоток в трансформаторах?

Хотите верьте, хотите нет, но существует широкий спектр обмоток трехфазных трансформаторов в зависимости от размера и емкости относительно напряжения. Большинство из них применимы в трансформаторах с сердечником, но некоторые также полезны в трансформаторах с кожухом. Вот общие типы обмоток, присутствующие в электрических трансформаторах:

Цилиндрические обмотки

Эти низковольтные обмотки прямоугольной или круглой формы работают на 6,6 кВ до 600-750 кВА. Он также имеет номинальный ток от 10 до 600А. К этой категории относятся многослойные цилиндрические обмотки, работающие на более высоком напряжении (33 кВ, 800 кВ) и токе (80 А).

Трехфазный трансформатор : Полное руководство по часто задаваемым вопросам

Цилиндрические обмотки Спиральные обмотки

Спиральные обмотки

Одинарные, двойные, дисково-винтовые или многослойные обмотки работают на более высоком токе. Он имеет трансформаторную мощность в диапазоне от 0,23 до 15 кВ при напряжении от 160 до 1000 кВ. Для проводника трансформатора используется не более 16 полос.

Среди всех спиральных обмоток многослойные обмотки больше работают на мощных трансформаторах свыше 110 кВ.

10+FAQ О КОМПАКТНОМ ТРАНСФОРМАТЕ ПОДСТАНЦИИ

Перекрестные обмотки

Эти круглые ленточные обмотки с бумажным покрытием полезны, когда трансформатор использует более высокое напряжение. Эти обмотки разделены на расстояние от 0,5 до 1 мм, чтобы уменьшить рабочее напряжение внутри трансформатора.

Повышающая подстанция и ее значение в распределении электроэнергии

Перекидные обмотки Дисковая непрерывная дисковая обмотка

Дисковая / непрерывная дисковая обмотка

Обмотки такого типа имеют плоские диски или катушки, расположенные параллельно друг другу. Прямоугольные полоски крепятся поочерёдно — на ближние диски одного ряда и на самые дальние диски другого ряда. Между дисками также расположены «сектора прессового картона». Этот тип способен работать при высоком напряжении и в диапазоне токов от 12 до 600 А.

8+FAQ О трехфазном воздушном трансформаторе

Многослойная обмотка

Общая черта трансформаторов с кожухом, многослойная обмотка, относится к структуре обмоток, состоящей из секций. Они альтернативно разделяют обмотки высокого напряжения и обмотки низкого напряжения.

8+FAQ О трансформаторе CSP

Этот тип обмотки рекомендуется из-за ее стабильной конструкции и формы, способности уменьшать поток рассеяния, смягчать короткие замыкания.

7+FAQ О погружном распределительном трансформаторе

Являются ли трехфазные трансформаторы и трехобмоточные трансформаторы одним и тем же?

№ Трехфазные трансформаторы состоят из трех комплектов однофазных трансформаторов для передачи большего напряжения. В отличие от трехобмоточных трансформаторов, в которых используется группа первичных, вторичных и третичных обмоток, трехфазные установки имеют шесть обмоток. Эти шесть обмоток включают три первичные и три вторичные обмотки.

Соединение трехфазных трансформаторов намного сложнее, с использованием схем треугольника, звезды и звезды. Но третичная обмотка дельта-типа помогает сбалансировать напряжения в схеме «звезда-звезда».

Как выбрать силовой трансформатор для химической промышленности?

Что такое первичная обмотка трансформатора?

Первичная обмотка относится к линии и катушке, присоединенной к основному источнику питания. Это часть первичной обмотки трансформаторной установки, так как входное напряжение с пуска течет с этой стороны.

Выбор трансформаторов 10 кВ для компрессорной шахты

Что такое многослойная обмотка?

Многослойная обмотка относится к конструкции кожухо-трансформаторного типа, в которой витки разделены секциями в виде окон. Эти окна далее разделены на секции, которые разделяют сегменты катушек высокой и малой мощности. Эта установка обеспечивает взаимную индуктивность и уменьшает поток рассеяния в работающем трансформаторе.

Знать все о Электрический опорный трансформатор

Каков КПД трансформатора?

КПД трансформатора относится к входной/выходной мощности трансформатора по отношению к его производительности и сроку службы. Когда потери в меди и в железе равны, это обычно означает максимальную эффективность. Существует несколько формул для определения КПД трансформатора.

Получите самую полную комплектацию Трансформатор, устанавливаемый на подушке Информация сейчас!

Заключение

Трехобмоточный трансформатор представляет собой однофазную установку, для которой требуются первичная, вторичная и третичная обмотки. В отличие от более распространенных трансформаторов, имеющих только первичную и вторичную обмотку, первый имеет третичную обмотку для низковольтного выхода.

Этот тип установки трансформатора удобен для обеспечения малой выходной мощности для приборов и оборудования безопасности на электростанциях. Он также обеспечивает баланс напряжения и защиту от гармоник и плавающей нейтрали в трехфазной сети.

Daelim расскажет о безопасном, эффективном и высоконадежном трехобмоточном трансформаторе! За 15 лет Daelim овладел ремеслом производства безопасного и мощного электрооборудования для электросетей и подобных станций.

Вам также не о чем беспокоиться, так как Daelim соблюдает международные стандарты для обеспечения безопасности оборудования. Итак, ищете ли вы трехобмоточный трансформатор или другое электрооборудование, Daelim гарантирует качество.

Если вы заинтересованы в продуктах и ​​услугах Daelim, напишите нам для получения более подробной информации и запросов.

Что такое трансформатор третьей обмотки? – Определение эквивалентной цепи, испытание на короткое замыкание и разомкнутую цепь

Определение: Иногда в мощных трансформаторах в дополнение к первичной и вторичной обмоткам конструируется третья обмотка. Третья обмотка называется третичной обмоткой, а из-за трех обмоток трансформатор называется трехобмоточным.

Номинальные напряжения всех трех обмоток трансформатора обычно неодинаковы. Первичная обмотка имеет самое высокое номинальное напряжение; третье имеет самое низкое номинальное напряжение, а вторичное имеет промежуточное номинальное напряжение.

Основными преимуществами трехобмоточных трансформаторов являются экономичность конструкции и высокий КПД. Принципиальная схема трехфазного трансформатора представлена ​​на рисунке ниже.

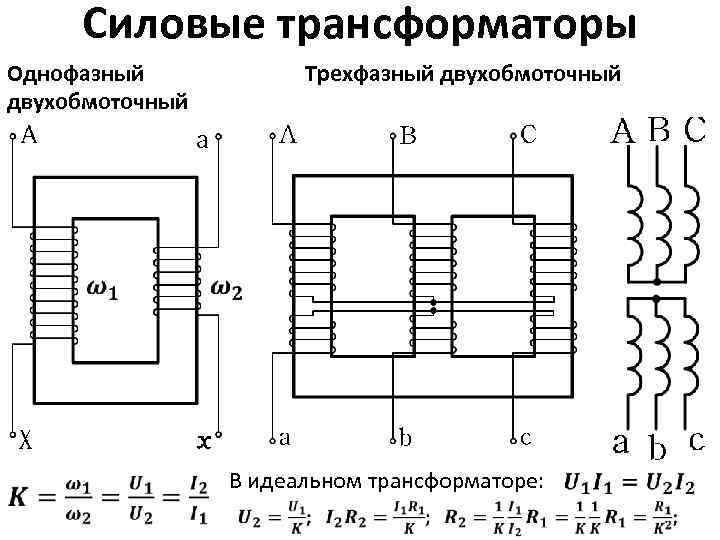

Для идеального трансформатора,

Наиболее значительным преимуществом третьей обмотки является то, что гармоники, генерируемые первичной и вторичной обмотками, гасятся третьей обмоткой. Третья обмотка соединена треугольником.

Напряжение третичной обмотки отличается от напряжения первичной и вторичной обмотки. Таким образом, он используется для подачи питания на вспомогательные устройства, такие как вентилятор, ламповые лампы и т. д. на подстанциях. Третичная обмотка используется для следующих применений.

• Реактивная мощность подается на подстанции с помощью третичной обмотки. 904:00
• Третичная обмотка снижает импеданс цепи, так что ток короткого замыкания легко уходит на землю.
• Используется для проверки высоковольтного трансформатора.

Эквивалентная схема трехфазного трансформатора представлена ​​на рисунке. Рассмотрим R ₁ , R ₂ и R ₃ сопротивление, а X ₁ , X ₂ и X ₃ полное сопротивление их обмоток.

В ₁ , В ₂ , В ₃ – напряжения, а I ₁ , I ₂ , I ₃ – ток, протекающий через их обмотки.

Определение параметров трехобмоточных трансформаторов

Параметры эквивалентной схемы могут быть определены на основе испытаний на разомкнутую цепь и трех испытаний на короткое замыкание.

Испытание на короткое замыкание

Рассмотрим Z ₁ , Z ₂ и Z ₃ — импеданс трех обмоточных трансформаторов. Эти импедансы считаются основой для проведения теста на короткое замыкание. Для испытания на короткое замыкание две обмотки замыкаются накоротко, а третья обмотка остается разомкнутой.

На первом этапе считаем, что обмотки 1 и 2 закорочены. Обмотка низкого напряжения приложена к обмотке 1, благодаря чему полный ток нагрузки протекает через обмотку 2. Z ₁₂ указывает полное сопротивление обмотки 1 и 2 и измеряется как

Эквивалентное сопротивление,

Эквивалентное реактивное сопротивление рассеяния ,

Z ₁₂ представляет собой серийную комбинацию Z ₁ и Z ₂ соответственно,

На втором этапе третья обмотка закорачивается со второй обмоткой, а первая обмотка остается разомкнутой. Источник низкого напряжения приложен к третьей обмотке, так что полный ток нагрузки протекает через вторую обмотку. Z ₂₃ представляет импеданс обмоток 2 и 3, а приведенное ниже уравнение выражает его

На третьем этапе вторая обмотка размыкается, а первая и третья обмотки замыкаются накоротко. На третью обмотку подается низкое напряжение, а через первые обмотки протекает полный ток нагрузки. Z ₁₃ — полное сопротивление первой и третьей обмотки.

Решая уравнения (1), (2) и (3), мы получаем импеданс утечки Z ₁ , Z ₂ и Z ₃ , все они называются первичными,

Тест холостого хода

Обрыв Испытание цепи проводится для определения потерь в сердечнике, импеданса намагничивания и коэффициента трансформации.
