Трехполюсная розетка с заземляющим контактом: устройство, классификация, установка при скрытой и наружной проводке

alexxlab | 01.06.2023 | 0 | Разное

устройство, классификация, установка при скрытой и наружной проводке

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

• Устройство штепсельной розетки
• Параметры классификации
  • По используемой электросхеме
  • В зависимости от вида конструкции
  • По степени защиты от влаги
• Самостоятельный монтаж
  • Наружный способ
  • Утопленный вариант
• Советы профессионалов

Устройство штепсельной розетки

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

1. Корпус. Эта деталь конструкции состоит из лицевой панели и рамки. Главная задача элемента розетки — защита людей от случайного прикосновения к контактам и поражения электрическим током. Кроме этого, корпус часто выполняет декоративную функцию. Производители стали выпускать оригинальные модели, которые идеально подойдут под стиль интерьера. Эта деталь может изготавливаться с одним или двумя гнёздами. При необходимости установки спаренной розетки лучше всего выбирать устройства с пластиковой сердцевиной и объединять их в общую раму. Лицевая панель изготавливается из термостойкого пластика, который хорошо противостоит повреждениям. Некоторые современные модели оснащаются дополнительными элементами: кнопкой, защитной крышкой, шторками и подсветкой.
2. Колодка. Это самая важная деталь конструкции, которая помогает удерживать контакты с крышкой. Изготавливаться она может из керамики или карболита. При использовании первого материала нужно быть готовым к частой поломке колодки.
   Это обуславливается хрупкостью керамики и её низкой прочностью. Второй вариант более крепкий, но в современных устройствах он встречается довольно редко. Колодка применяется для монтажа розеток открытого и закрытого типа.
3. Контакт. Этот элемент устройства выступает в качестве источника питания. Благодаря ему происходит непрерывная подача электричества к бытовым приборам. Величина силы тока, который проходит через контакты, может варьироваться в пределах от 10 до 16 ампер. С помощью специальных зажимов один из контактов подключается к проводнику, а другой — к вилке электроприбора. Изготавливаются эти части розетки из различных металлических сплавов, обладающих высокими показателями упругости. Из-за этого достигается надёжное соединение между контактами прибора и вилкой.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

Все они отличаются друг от друга и классифицируются по определённым параметрам. Это позволяет потребителям сузить круг поиска нужной модели и приобрести максимально подходящий для них вариант.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Если нет стопроцентной уверенности в успехе процесса, то лучше обратиться к квалифицированному специалисту. Это не только поможет качественно установить конструкцию, но и снизит вероятность получения серьёзной травмы.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Порядок выполнения работы:

1. В помещении отключается подача электричества.
2. Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.
3. После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
4. В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
5. Основание сопоставляется с разметкой и прикручивается.
6. На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
7. Он крепится к стене при помощи специальных покупных или самодельных скоб.
8. Протянутый провод подключается к розетке.
9. В самом конце устанавливается корпус и затягивается болтами.
10. Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил. Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене.

Процесс монтажа состоит из следующих этапов:

1. В квартире, офисе или частном доме отключается электрический ток.
2. Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
3. В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
4. Края и стенки «ямки» тщательно выравниваются.
5. Проводка пропускается через специальные отверстия в нижней части подрозетника.
6. Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
7. После этого конструкция оставляется до полного высыхания материала.
8. Как только это произошло, лишняя часть застывшего состава удаляется, а поверхность стены разравнивается.
9. Скобой фиксируется провод. Эта простая операция поможет ускорить последующие действия.
10. С выступающих концов кабеля срезается примерно 2 сантиметра изоляционного слоя.
11. К колодке крепится заземляющий контакт, а также нулевой и фазовый провод.
12. Фиксируется кабель пружинным способом.
13. Лишняя часть провода аккуратно скручивается, изолируется и прячется в коробке.
14. Она крепится с помощью небольших разводящихся лапок и закручивается боковыми винтами.
15. Монтируется корпус розетки, и устройство приобретает свой окончательный внешний вид.

Советы профессионалов

Для того чтобы штепсельная розетка эффективно и безопасно работала на протяжении длительного периода, необходимо соблюдать советы опытных электриков. Они помогут избежать большинства ошибок и качественно выполнить работу.

Основные советы:

1. Любой вид штепсельных конструкций следует устанавливать на высоте около 30 сантиметров от поверхности пола.
2. Если требуется выполнить монтаж устройства около труб, батарей или раковин, то расстояние от пола следует увеличить до полуметра.
3. При использовании наружной розетки нужно прокладывать провода параллельно архитектурным линиям. При этом должно быть выдержано смещение до 15 см от плиты перекрытия.
4. Для закрепления коробки при установке скрытой розетки нужно использовать состав, доведённый до консистенции мягкого пластилина.
5. Провода должны проходить на высоте не менее 2 метров от пола.
6. Если монтируется устройство в стену из древесины или любого другого легковоспламеняющегося материала, то необходимо предусмотреть паронитовую подложку под основание. Она обезопасит конструкцию и стены от чрезмерного нагрева и самовозгорания.

Установка штепсельной трёхполюсной розетки — это довольно трудная задача, требующая определённых знаний и навыков.

При правильном подходе к делу и соблюдении всех рекомендаций опытных электриков можно значительно упростить весь процесс и добиться желаемого результата в кратчайшие сроки.

Трехполюсная розетка с заземляющим контактом: устройство, разновидности и параметры

Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х. Самостоятельная установка возможна лишь после знакомства с конструкцией и с существующей классификацией изделий данного класса.

Содержание

1. Устройство трехполюсной штепсельной розетки
2. Особенности и классификация одно- и двухполюсных изделий
3. Самостоятельный монтаж
4. Наружный способ
5. Утопленный вариант
6. Выбор подходящего изделия

Устройство трехполюсной штепсельной розетки

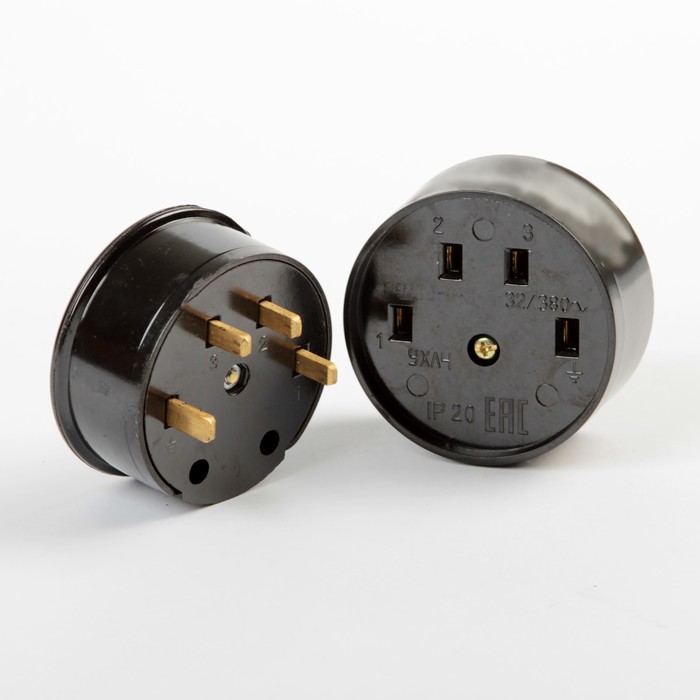

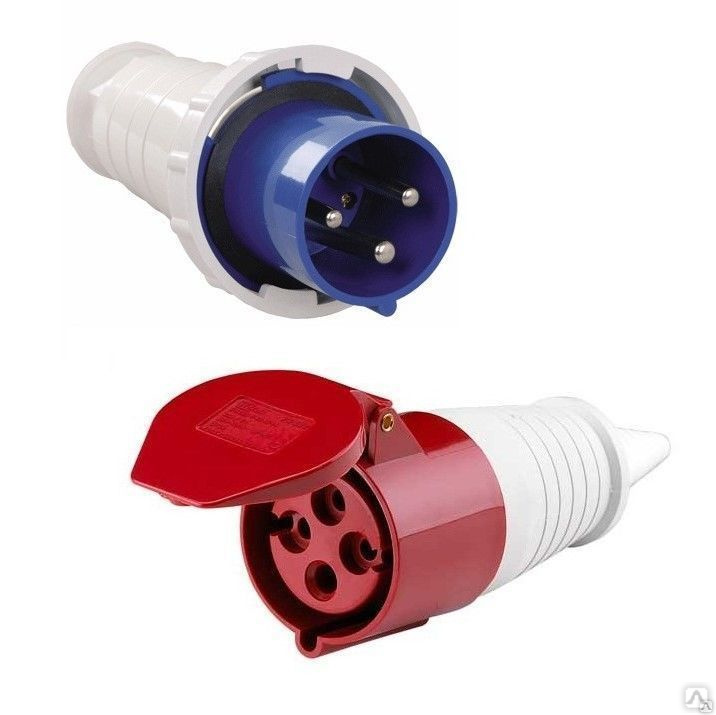

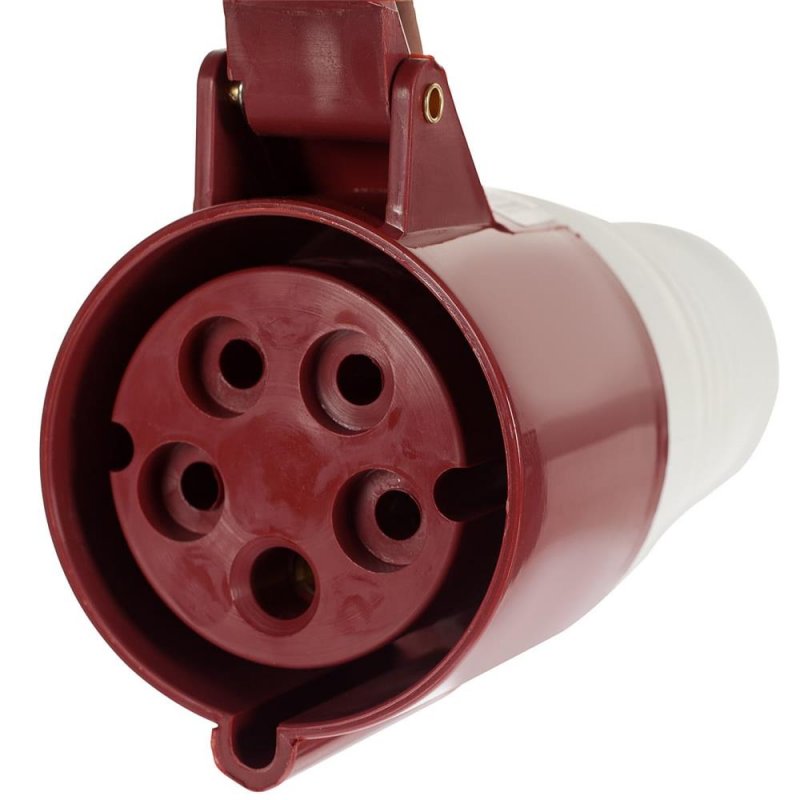

Трехполюсная штепсельная розетка

Промышленные изделия с тремя штепселями – востребованный товар, пользующийся большим спросом у населения. Основными элементами конструкции являются:

Крышка розетки закрепляется на корпусе несколькими парами надежных винтовых креплений, подходящих под крестообразную отвертку. После ее удаления открывается доступ ко всем внутренним узлам изделия, позволяющий непосредственно подсоединять ее к действующей электросети. Самое главное – разобраться с рабочими шинами, к которым подсоединяются фазный и нулевой провода, а также с клеммами для подключения защитного заземляющего проводника.

Особенности и классификация одно- и двухполюсных изделий

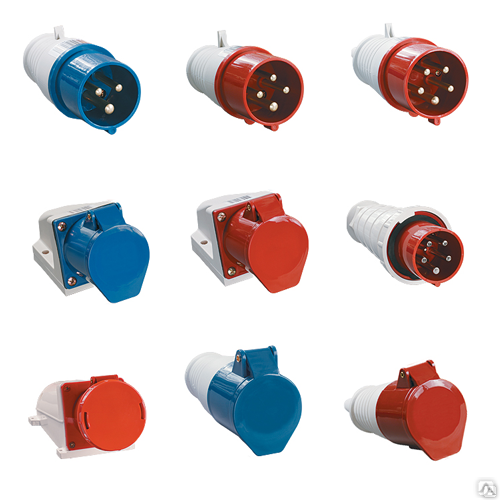

Устройство розетки

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

• Используемая при разводке шин электрическая схема.
• Конструктивные особенности исполнения.
• Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Современная розетка двухполюсная в наружном исполнении может оснащаться специальной защитной крышкой и светодиодной подсветкой. В корпусах более дорогих и «продвинутых» моделей иногда встраивается таймер отключения. При скрытой проводке устанавливаются изделия утопленного типа. Они размещается в пластмассовой монтажной коробке, а подводящие провода наглухо замуровываются в стенах.

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

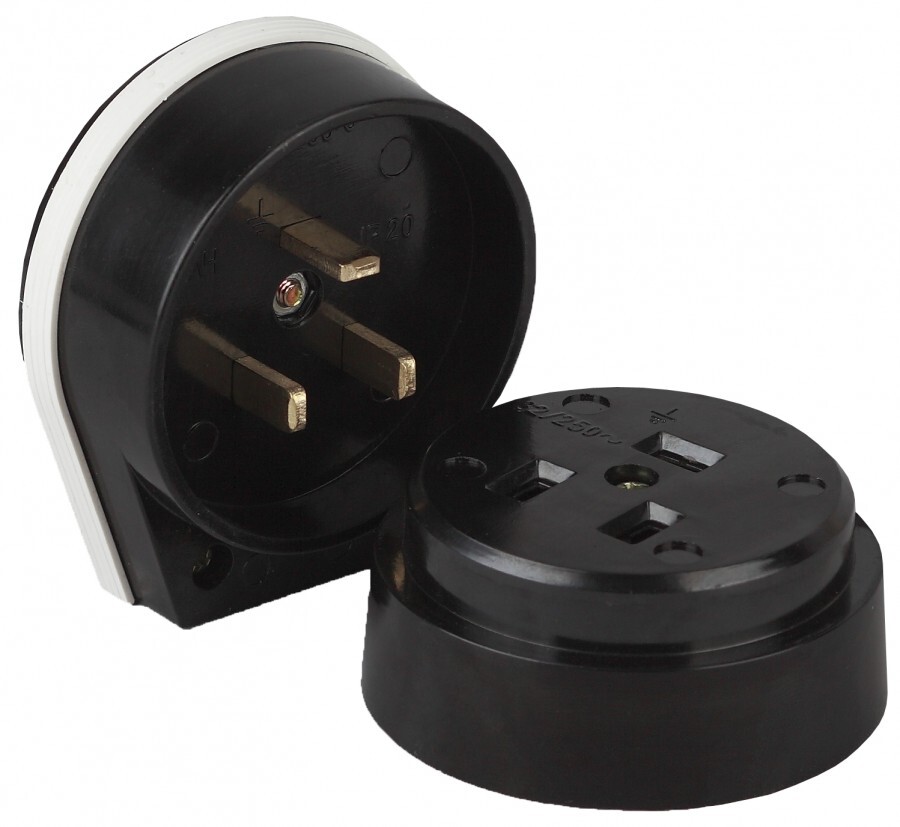

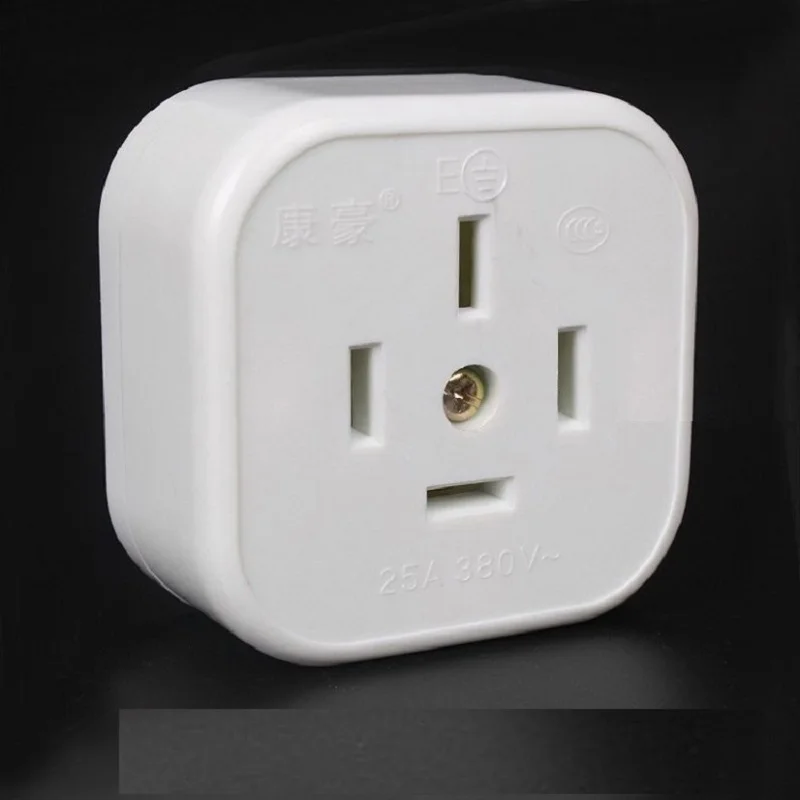

Наружная розетка

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

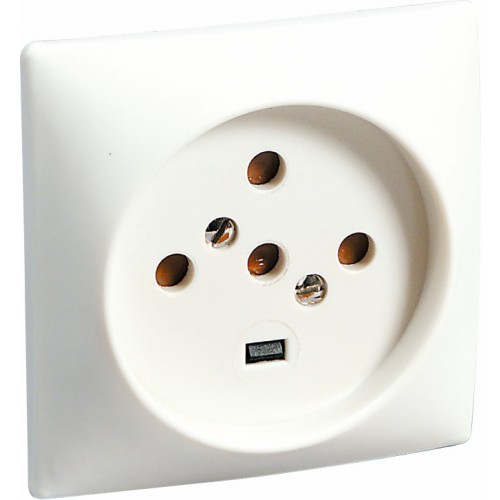

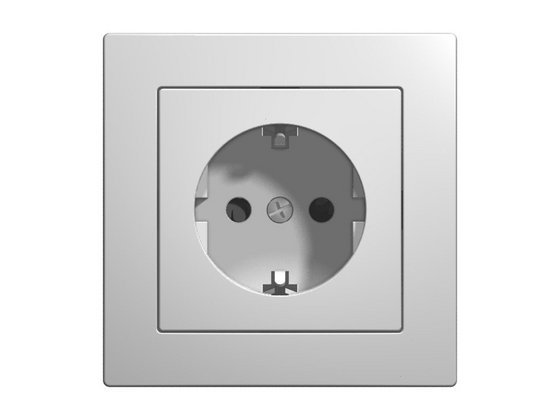

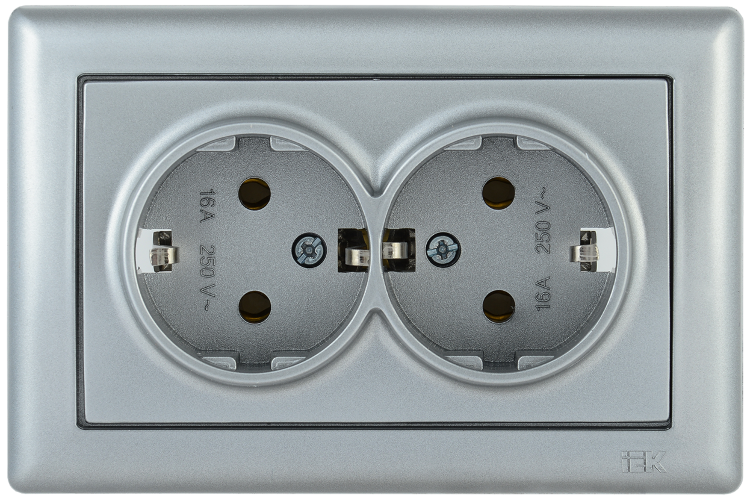

Внутренняя штепсельная розетка

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

1. В готовую продольную нишу замуровывается установочная коробка.
2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Модель выбирается с учетом технических параметров, которые полностью соответствуют запросам пользователя.

Разница между 2- и 3-полюсными

Планировщик путешествий

Найдите подходящий дорожный адаптер для своей следующей поездки!

Что означает 2-полюсный?

2-полюсный означает, что вилка устройства не заземлена и обычно имеет два штырька, передающих электричество.

Первоначально все электрические устройства были снабжены 2-контактными вилками, что означает, что устройства не были заземлены, и все сетевые розетки были рассчитаны на 2-полюсные вилки. Однако с появлением все более и более мощных устройств риск поражения электрическим током стал более высоким. Эта проблема была решена введением заземления, в основном в виде 3-го контакта. Поэтому системы с заземленной вилкой известны как 3-полюсные системы, хотя это и не совсем правильно с технической точки зрения.

Кроме того, двухполюсные вилки не рассчитаны на длительную работу с большими токами. Например, если более 2,5 ампер (другими словами, более 500 Вт) передается через 2-полюсную вилку, возможно, что при определенных условиях могут возникнуть повреждения, вызванные тлением или горением. Это связано с тем, что штыри вилки часто недостаточно толсты, чтобы постоянно противостоять нагреву, вызванному более высокой мощностью.

В случае менее мощных устройств (обычно до 500 Вт) 2-полюсные соединения по-прежнему являются нормой, так как их производство более экономично.

В большинстве стран мира 2-полюсные сетевые розетки заменены розетками с заземлением, в которые можно вставлять как 2-полюсные, так и 3-полюсные вилки.

Ознакомьтесь с нашими 2-полюсными адаптерами!

Что означает 3-полюсный?

3-полюсный означает, что вилка устройства заземлена и обычно имеет три контакта, два из которых используются для передачи тока, а один используется для индивидуальной защиты.

Как уже было сказано выше, в связи с преобладанием более мощных устройств в 1930 с (обычно более 500 Вт) проблема возможного поражения электрическим током стала опасной для пользователей. В целях обеспечения безопасности для этих устройств необходимо было установить заземление на 2-полюсные вилки. Во всех типах вилок это заземление было установлено как 3-й контакт.

Исключение составляет вилка Schuko, в которой заземляющее соединение расположено сбоку вилки и выполнено из металлических контактных поверхностей.

Важно отметить, что удаление заземления в любом случае опасно для жизни, так как больше не будет защиты от поражения электрическим током! Во всех 3-полюсных вилках, соответствующих стандартам, это заземление выполнено в виде опережающего соединения, что означает, что заземление замыкает контакт до того, как два других штыря соединятся с силовым контактом.

В то же время в большинстве стран мира 2-полюсные сетевые розетки заменены 3-полюсными розетками с заземлением, в которые можно вставлять как 2-полюсные, так и 3-полюсные вилки.

Ознакомьтесь с нашими 3-контактными адаптерами!

Обзор наиболее важных 2-х и 3-х полюсных устройств

Из-за того, что различие между 2-х или 3-х полюсным устройством может быть неясным, не всегда возможно провести 100% разделение между устройствами.

Однако обычное определение состоит в том, что устройства, потребляющие меньше энергии (ниже 500 Вт), являются двухполюсными:

• электрические зубные щетки
• выпрямитель для волос
• Зарядные станции для USB-совместимых устройств, таких как мобильные телефоны, iPod, iPad и т. д.
• кофеварки
• навигационные устройства
• видеокамеры
• и т. д.

Более мощные устройства (выше 500 Вт) обычно трехполюсные:

• ноутбуки
• шт
• фен
• утюги
• пылесосы
• телевизоры
• электродрели
• чайники
• и т. д.

Как узнать какой у меня аппарат 2-х или 3-х полюсный?

Чтобы решить, какой адаптер вам нужен, вам необходимо установить, имеет ли ваше устройство 2-х или 3-х контактную вилку. Помимо нескольких исключений, вы можете легко увидеть разницу, взглянув на саму вилку: 2-полюсные вилки для устройств имеют 2 контакта, а 3-полюсные вилки — 3.

Исключением, как упоминалось ранее, является вилка Schuko, которая обычно используется по всей Европе. В этом случае соединение с землей осуществляется не путем добавления третьего штыря, а вместо этого используются контактные поверхности на боковой стороне вилки. Вилка британского стандарта также является еще одним исключением: если 3-й контакт выполнен из металла, это 3-полюсное устройство. В случае 2-полюсных устройств этот 3-й контакт выполнен из пластика.

Разница между 2- и 3-полюсными адаптерами

Сетевая вилка и розетка Типы A и B

Последнее обновление: 10 апреля 2023 г.

ТИПЫ A и B

В США, Канаде, Японии и Центральной Америке используются два типа бытовых розеток: незаземленный тип A (NEMA 1-15) и заземленный тип B (NEMA 5-15). (Полный список стран, в которых используются типы A и B, можно найти здесь. )

ТИП A

Эта незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки. Он известен как NEMA 1-15 и был изобретен в 1904 Харви Хаббелла II. Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной 15,9–18,3 мм и расстоянием между ними 12,7 мм. Вилки типа A, как правило, поляризованы и могут быть вставлены только одним способом, поскольку два штыря имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм. Эта вилка рассчитана на 15 А. С 1965 года незаземленные розетки типа А больше не разрешены в новых постройках в США и Канаде, но их все еще можно найти в старых зданиях.

Вилки типов A и B имеют два плоских штыря с (часто, но не всегда) отверстием на конце. Эти дыры не существуют без причины. Если бы вы разобрали розетку типа A или B и посмотрели на контактные скребки, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть выпуклости. Эти выступы вставляются в отверстия, чтобы розетка могла более плотно захватывать штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой. Некоторые розетки, однако, не имеют этих выступов, а только две пружинные пластины, которые захватывают боковые стороны штифта вилки, и в этом случае отверстия не нужны.

Также есть специальные розетки, которые позволяют зафиксировать шнур в розетке, просунув стержни в отверстия. Таким образом, торговые автоматы и тому подобное нельзя отключить от сети. Кроме того, электрические устройства могут быть опломбированы производителем с помощью пластиковой стяжки или небольшого навесного замка через одно или оба отверстия штыря вилки. Например, производитель может надеть пластиковую ленту через отверстие и прикрепить ее к бирке с надписью: «Вы должны сделать X или Y, прежде чем подключать это устройство». Пользователь не может подключить устройство, не сняв метку, поэтому пользователь обязательно увидит метку.

ТИП B

Эта вилка класса I соответствует американскому стандарту NEMA 5-15. Он имеет два плоских лезвия толщиной 1,5 мм, расположенных на расстоянии 12,7 мм друг от друга, длиной 15,9–18,3 мм и шириной 6,3 мм. Он также имеет круглый или U-образный заземляющий контакт диаметром 4,8 мм, который на 3,2 мм длиннее двух плоских контактов, поэтому устройство заземляется перед подключением питания. Межцентровое расстояние между заземляющим штифтом и серединой воображаемой линии, соединяющей два силовых лезвия, составляет 11,9.мм. Вилка рассчитана на 15 ампер.

В некоторых частях Центральной и Южной Америки заземленные розетки типа B до сих пор встречаются редко. Поэтому люди часто просто отрезают заземляющий контакт вилки типа B, чтобы соединить его с двухполюсной незаземленной розеткой. Для полной ясности: это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки прибора!

Вилки типов A и B неизолированы (т.
