Трехполюсный автоматический выключатель: принцип работы

Где и как можно использовать трехполюсный автоматический выключатель для защиты оборудования


Трехполюсный автоматический выключатель не является новой концепцией использования для защиты трех однофазных нагрузок с целью экономии места и затрат.

Но что если защищаемые нагрузки, например, электродвигатели, имеют разные технические данные и требуют разных видов защиты? Во многих устройствах — например, машинах и установках с несколькими нагрузками — обычно имеет смысл защищать каждую нагрузку отдельно и индивидуально.

Оптимальная безопасность электрической нагрузки

Индивидуальная защита, в отличие от групповой, обеспечивает оптимальную безопасность каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Кроме того, исключается возможность ложных срабатываний. Если однополюсной защиты достаточно, то такие автоматические выключатели для защиты оборудования надежно могут справляться с этой задачей. Пример: если в одном агрегате необходимо защитить три двигателя, для этой цели потребуются три одно полюсных автоматических выключателя.

Другой альтернативой является использование трех однополюсных выключателей вместо одного трехполюсного выключателя. Это значительно уменьшит время монтажа и требования к пространству. Кроме того, в случае сбоя нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая неисправные нагрузки. Это обеспечит полное отключение агрегата.

Трехполюсный автоматический выключатель и его особенности

Однако трехполюсный автоматический выключатель может использоваться только при условии, что номинальные значения тока автоматических выключателей будут сопоставлены с рабочими характеристиками нагрузок. Если тремя защищаемыми нагрузками являются три одинаковых электродвигателя, можно использовать любой стандартный трехполюсный автоматический выключатель. Но что, если для используемых двигателей требуются разные номиналы выключателей? Стандартные трехполюсные автоматические выключатели должны быть отключены, потому что их трехполюсные камеры имеют одинаковые номиналы.

Комбинации тепловых автоматических выключателей E-T-A, например трехполюсный 3130 или многополюсная модель 3140 с кнопочным управлением, предлагают потенциальное решение. Их камеры полюсов могут быть оснащены различными биметаллическими расцепителями. Это позволяет пользователям выбирать требуемые значения тока из всего диапазона значений тока выключателя.

Типы автоматических выключателей

Трехполюсный автоматический выключатель 3130 с кулисным приводом может иметь биметалл 5 А в камере первого полюса, биметалл 10 А во второй камере и биметалл 16 А в третьей камере. Типы автоматических выключателей E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими расцепителями, и поэтому подходят для глобального использования.

Многополюсные автоматические выключатели могут быть особенно полезны, когда используются для защиты однофазных нагрузок или нагрузок постоянного тока. Если многополюсный автоматический выключатель предназначен для защиты различных нагрузок, то номинальные значения тока в разных полюсных камерах следует отрегулировать в соответствии с пределами отключения нагрузок. Комбинации автоматических включателей/выключателей E-T-A отвечают этим требованиям.

Можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные?!

usilitelstabo.ru

обзор, виды, характеристики и отзывы

Автоматические выключатели предназначены для отключения электрических сетей при превышениях рабочего тока и коротких замыканиях. Они предохраняют электропроводку и подключенные к ней потребители от перегрузок и содержат от одного до четырех полюсов. Автоматический выключатель трехполюсный предназначен для защиты трехфазной цепи или одновременно трех однофазных проводок. Если на одной из линий произошла авария, отключаются сразу три полюса.

Устройство решает такие задачи:

  • защита участка сети;
  • предотвращение пробоя участка цепи;
  • при правильном выборе предупреждение несанкционированных отключений.

Характеристики

Главные характеристики автоматов - это номинальная отключающая способность и скорость отсечки. Они срабатывают от двух механизмов отключения: электромагнитного и теплового. Первый размыкает цепь при коротком замыкании, а второй - от действия продолжительной нагрузки, превышающей номинальную. Автоматом можно пользоваться как выключателем через клавишу управления.

Номинальная отключающая способность

Характеристика показывает величину предельно допустимого тока короткого замыкания, при котором выключатель способен обесточить проводку с подключенными к ней приборами хотя бы один раз. Она указывается на корпусе автомата и имеет значения:

  • 4,5 кА - для защиты от КЗ силовых линий частного жилья, где сопротивление линии от подстанции до нагрузок не превышает 0,05 Ом;
  • 6 кА - защищают жилой сектор и общественные места, где сопротивление линии не ниже 0,04 Ом;
  • 10 кА - применяют для предупреждения повреждения силовых линий около подстанции.

Для бытовых цепей рекомендуется применять модели модификации 6 кА.

Время-токовые характеристики

При неравномерном потреблении мощности, вызванным изменением нагрузки и включением или отключением устройств цепей, могут возникать ложные срабатывания защитных устройств из-за превышения номинальных токов. Для снижения вероятности их срабатывания применяют автоматы с заданными время-токовыми характеристиками (ВТХ). Параметр показывает время отсечки при определенном отношении силы тока к номинальному значению. ВТХ бывают следующие.

  1. B - электромагнитный расцепитель срабатывает через 0,015 сек при трехкратном росте тока по отношению к номиналу.
  2. C - самая распространенная характеристика, когда защита срабатывает при увеличении номинала в 5 раз. Автоматы подходят для освещения и бытовых приборов с умеренными пусковыми токами.
  3. D - автоматы предназначены для больших пусковых токов, например, при включении электрического котла, электродвигателей и других трехфазных устройств. Применяются в основном в промышленности.

Обзор автоматических выключателей

Автомат подключается между источником тока и электропроводкой, которую следует защищать. Автоматический выключатель трехполюсный состоит из трех контактных пар, где каждая соединена последовательно с тепловым и электромагнитным расцепителями. Автомат отключает только фазы, не разрывая нейтрали, которая не подключается к нему. Если есть необходимость отключения нулевого провода, применяются четырехполюсные модели. Обычно их применяют на главных вводах.

В квартирах и частных домах применяются автоматы класса С для умеренных нагрузок. Сила тока подбирается по мощности подключенных приборов, где пороговое значение составляет двукратный номинал, чтобы исключить ложные срабатывания.

Распространена продукция фирм IEK, EKF, ДЭК, ИНТЭС и "Контактор". Отечественные изделия обладают достаточной надежностью и приемлемыми ценами. Широко применяются автоматы на 16 А и 25 А. Импортные стоят дороже, но известные компании производят высококачественные и надежные моделями. На выключатель автоматический трехполюсный цена у известных компаний может сильно отличаться, но она вполне соответствует качеству.

Защитный прибор с трехфазным током применяется на вводе в дом и для питания профессиональных станков с напряжением 380 В, например, выключатель автоматический трехполюсный 100А.

Этой мощности должен соответствовать счетчик, если он стоит после выключателя. Обычно она составляет не более 63 А. Более мощный автоматический выключатель трехполюсный применяется в промышленности.

Из отзывов и советов опытных электриков следует, что автоматы с завышенными номиналами ни в коем случае нельзя применять. Это грозит пожаром или выходом из строя приборов.

Четырехжильный провод с тремя фазами и рабочим нулем подводится к жилым домам. В них редко применяется оборудование, рассчитанное на 380 В. Фазы в распределительном щитке разделяются. При этом получается 3 отдельные линии с напряжением 220 В.

Преимуществом многополюсных автоматов является возможность контроля одновременно нескольких линий. Установив выключатель автоматический трехполюсный 25А на три прибора соответствующей мощности, можно вести контроль по каждой отдельной линии. При возникновении короткого замыкания на одной из них отключатся сразу все. Обычно на каждую линию устанавливаются дополнительно однофазные выключатели. При выходе одного из них из строя сработает трехфазный, что повышает надежность системы.

Автоматы серии ВА

Отечественные автоматы выпускаются серий АЕ и ВА. Первый тип является устаревшим, и его применяют редко. У него низкая прочность корпуса, отсутствие соединения с DIN-рейкой. Для бытового применения лучше подходят изделия серии ВА, рассчитанные на токи до 63 А, характеристики B, C, D и отключающую способность 4,5 кА.

Отечественный трехполюсной выключатель автоматический ВА вполне отвечает современным требованиям, имея при этом цену значительно ниже импортных моделей.

Если верить многочисленным отзывам, импортные модели при столь высоких ценах должны быть идеальными. Но они дают осечки, хотя и реже отечественных моделей.

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы. Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы.

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

fb.ru

Пакетный выключатель: назначение, устройство, схема подключения

В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

Они применяются:

  • в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
  • в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
  • в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
  • Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

  • К достоинствам пакетников относятся:
  • компактность;
  • высокая скорость подавления электрической дуги;
  • минимальные требования к уходу;
  • устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

№ позицииструктураРасшифровка
1ПХПВ – пакетный выключатель; ПП – пакетный переключатель
2ХКоличество полюсов:

1 – однополюсный;

2 – двухполюсный;

3 – трёхполюсный;

4 – четырёхполюсный.

3XXXУсловное обозначение параметров номинального тока:

16 – 16 А;

40 – 40 А;

63 – 63 А;

100 – 100 А;

160 – 160 А.

4XXКоличество направлений (для переключателей) электрических цепей:

h3 – два направления;

h4 – три направления;

h5 – 4 направления;

P – для реверса мотора.

5XXШифр климатического исполнения и категории размещения по ГОСТ 16708-84
6xxxxШифр степени защиты и материала корпуса:

IP00 – открытый;

IP30 – карболитовый корпус;

IP56 пл. – пластиковый;

IP56 сил. – силуминовый.



7xСпособ крепления:

1 – передней скобой, за 4 мм панелью;

2 – передней скобой за 25 мм панелью;

3 – крепление задней скобой внутри шкафа;

4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56).

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

НазваниеКоличество
полюсов
Номинальный ток АЧисло
коммутаций
Степень защиты
220В380В
ПВ1-16-М3116101IP00
ПВ2-16-М3216101IP00
ПВ3-16-М3316101IP00
ПВ2-40-М3240251IP00
ПВ3-40-М3340251IP00
ПВ4-40-М3440251IP00
ПВ2-100-М32100601IP00
ПВ3-100-М33100601IP00
ПВ4-100-М34100601IP00
ПВ1-16-М1 IP56 пластик116101IP56
ПВ2-16-М1 IP56 пластик216101IP56
ПВ3-16-М1 IP56 пластик316101IP56
ПВ2-40-М1 IP56 пластик240251IP56
ПВ3-40-М1 IP56 пластик340251IP56
ПВ4-40-М1 IP56 пластик440251IP56
ПВ2-100-М1 IP56 пластик2100601IP56
ПВ3-100-М1 IP56 пластик3100601IP56
ПВ4-100-М1 IP56 пластик4100601IP56
ПП1-16-h3-М3116102IP00
ПП2-16-h3-М3216102IP00
ПП3-16-h3-М3316102IP00
ПП4-16-h3-М3416102IP00
ПП2-40-h3-М3240252IP00
ПП3-40-h3-М3340252IP00
ПП4-40-h3-М3440252IP00
ПП2-100-h3-М32100602IP00
ПП3-100-h3-М33100602IP00
ПП4-100-h3-М34100602IP00
ПП2-16-h3-М2 IP56 пластик216102IP56
ПП3-16-h3-М2 IP56 пластик316102IP56
ПП4-16-h3-М2 IP56 пластик416102IP56
ПП2-40-h3-М2 IP56 пластик240252IP56
ПП3-40-h3-М2 IP56 пластик340252IP56
ПП4-40-h3-М2 IP56 пластик440252IP56
ПП2-100-h3-М2 IP56 пластик2100602IP56
ПП3-100-h3-М2 IP56 пластик3100602IP56
ПП3-16-h4-М3316103IP00
ПП3-40-h4-М3340253IP00
ПП4-40-h4-М3440253IP00
ПП2-100-h4-М32100603IP00
ПП3-100-h4-М33100603IP00
ПП4-100-h4-М34100603IP00
ПП2-16-h4-М2 IP56 пластик216103IP56
ПП3-16-h4-М2 IP56 пластик316103IP56
ПП4-16-h4-М2 IP56 пластик416103IP56
ПП2-40-h4-М2 IP56 пластик240253IP56
ПП3-40-h4-М2 IP56 пластик340253IP56
ПП4-40-h4-М2 IP56 пластик440253IP56
ПП2-100-h4-М2 IP56 пластик2100603IP56
ПП3-100-h4-М2 IP56 пластик3100603IP56
ПП1-16-h5-М3116104IP00
ПП2-16-h5-М3216104IP00
ПП3-16-h5-М3316104IP00
ПП4-16-h5-М3416104IP00
ПП2-40-h5-М3240254IP00
ПП3-40-h5-М3340254IP00
ПП4-40-h5-М3440254IP00
ПП2-100-h5-М32100604IP00
ПП3-100-h5-М33100604IP00
ПП4-100-h5-М34100604IP00
ПП2-16-h5-М2 IP56 пластик216104IP56
ПП3-16-h5-М2 IP56 пластик316104IP56
ПП4-16-h5-М2 IP56 пластик416104IP56
ПП2-40-h5-М2 IP56 пластик240254IP56
ПП3-40-h5-М2 IP56 пластик340254IP56
ПП4-40-h5-М2 IP56 пластик440254IP56
ПП2-100-h5-М2 IP56 пластик2100604IP56
ПП3-100-h5-М2 IP56 пластик3100604IP56
ПП3-16-P-М331610РеверсивныйIP00
ПП3-40-P-М334025РеверсивныйIP00
ПП3-100-P-М3310060РеверсивныйIP00
ПП3-16-P-М2 IP56 пластик31610РеверсивныйIP56
ПП3-40-P-М2 IP56 пластик31610РеверсивныйIP56
ПП3-100-P-М2 IP56 пластик310060РеверсивныйIP56

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Видео по теме


www.asutpp.ru

трехполюсный переключатель — со всех языков на русский

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийШведскийИтальянскийЛатинскийФинскийКазахскийГреческийУзбекскийВаллийскийАрабскийБелорусскийСуахилиИвритНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийПольскийКомиЭстонскийЛатышскийНидерландскийДатскийАлбанскийХорватскийНауатльАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуФарерскийИдишМакедонскийКаталанскийБашкирскийЧешскийКорейскийГрузинскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийИсландскийБолгарскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийШумерскийГэльскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийМаньчжурскийБурятскийОрокскийЭвенкийскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский



Все языкиРусскийАнглийскийДатскийТатарскийНемецкийЛатинскийКазахскийУкраинскийВенгерскийТурецкийТаджикскийПерсидскийИспанскийИвритНорвежскийКитайскийФранцузскийИтальянскийПортугальскийАрабскийПольскийСуахилиНидерландскийХорватскийКаталанскийГалисийскийГрузинскийБелорусскийАлбанскийКурдскийГреческийСловенскийИндонезийскийБолгарскийВьетнамскийМаориТагальскийУрдуИсландскийХиндиИрландскийФарерскийЛатышскийЛитовскийФинскийМонгольскийШведскийТайскийПалиЯпонскийМакедонскийКорейскийЭстонскийРумынский, МолдавскийЧеченскийКарачаевскийСловацкийЧешскийСербскийАрмянскийАзербайджанскийУзбекскийКечуаГаитянскийМайяАймараШорскийЭсперантоКрымскотатарскийОсетинскийАдыгейскийЯкутскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)ТамильскийКвеньяАварскийАфрикаансПапьяментоМокшанскийЙорубаЭльзасскийИдишАбхазскийЭрзянскийИнгушскийИжорскийМарийскийЧувашскийУдмурдскийВодскийВепсскийАлтайскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийЛожбанБашкирскийМалайскийМальтийскийЛингалаПенджабскийЧерокиЧаморроКлингонскийБаскскийПушту

translate.academic.ru

3-х полюсный автомат можно применять не только в трехфазной сети



При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса



Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

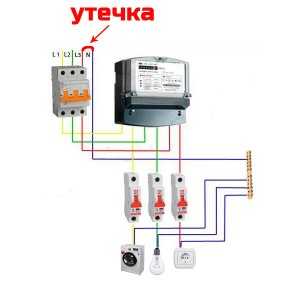

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Стоимость

3-х полюсные автоматические выключатели, в зависимости от производителя, отличаются и по цене. В таблице ниже вы можете сравнить стоимость таких электроустановочных изделий самых популярных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.



Как подключить проходные выключатели в вашем доме, советы. Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ Шнайдер Электрик – высококачественные розетки от мирового лидера Как выбрать розетку скрытой проводки, практические советы.

electricadom.com

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В продолжение серии публикаций по автоматическим выключателям  очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

elektrik-sam.info

трехполюсный переключатель — с английского на русский

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийШведскийИтальянскийЛатинскийФинскийКазахскийГреческийУзбекскийВаллийскийАрабскийБелорусскийСуахилиИвритНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийПольскийКомиЭстонскийЛатышскийНидерландскийДатскийАлбанскийХорватскийНауатльАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуФарерскийИдишМакедонскийКаталанскийБашкирскийЧешскийКорейскийГрузинскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийИсландскийБолгарскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийШумерскийГэльскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийМаньчжурскийБурятскийОрокскийЭвенкийскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский



Все языкиРусскийПерсидскийИспанскийИвритНемецкийНорвежскийИтальянскийСуахилиКазахскийНидерландскийХорватскийДатскийУкраинскийКитайскийКаталанскийАлбанскийКурдскийИндонезийскийВьетнамскийМаориТагальскийУрдуИсландскийВенгерскийХиндиИрландскийФарерскийПортугальскийФранцузскийБолгарскийТурецкийСловенскийПольскийАрабскийЛитовскийМонгольскийТайскийПалиМакедонскийКорейскийЛатышскийГрузинскийШведскийРумынский, МолдавскийЯпонскийЧешскийФинскийСербскийСловацкийГаитянскийАрмянскийЭстонскийГреческийАнглийскийЛатинскийДревнерусский языкЦерковнославянский (Старославянский)АзербайджанскийТамильскийКвеньяАфрикаансПапьяментоМокшанскийЙорубаЭрзянскийМарийскийЧувашскийУдмурдскийТатарскийУйгурскийМалайскийМальтийскийЧерокиЧаморроКлингонскийБаскский

translate.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
