Демпферные виброопоры | компания Астрон
Демпферные виброопоры | компания Астрон- Главная
- Решения по виброизоляции
- Демпфирующие опоры
Фундаменты и трубы без вибрации!
Бетонные фундаменты и металлические трубы – это крепкие конструкции.
Но, если на них постоянно воздействуют вибрации, их ресурс снижается: бетонные основания разрушаются, а в трубах возникают трещины. Все это требует контроля за техническим состоянием объектов и регулярных дорогостоящих ремонтов.
Мы предлагаем решение! Демпфирующие опоры серии А.
Они могут быть установлены как под вибрирующее
оборудование (насосные агрегаты, компрессоры и т.п.),
так и под технологические трубопроводы с использованием специального хомута.
В чем преимущества данных опор?
Цельнометаллическое изделие
Эффективность виброизоляции до 80 %
Температура эксплуатации от -65°С до +350°С
Компенсация температурных расширений
Диаметры защищаемого трубопровода от Ø57 до Ø219 мм с возможностью комбинирования для больших диаметров
Где применяются
Ж/д транспорт и метрополитен
Видеонаблюдение на транспорте
Мобильные лаборатории
Тракторы и другая спецтехника
Моторные лодки
Демпфирующие опоры – высокоэффективное средство борьбы с вибрацией
Их использование позволяет сохранять структуру бетонных конструкций и снижать перемещения трубопроводов.
Скачать технические листы продукции Презентация компании “Астрон”
Примеры решений
Метрополитен. Система виброизоляции воздушного компрессора вагона
Задача:
Спроектировать систему виброизоляции для воздушного компрессора вагона метро, которая бы снижала уровень.
..Подробнее
Железная дорога. Виброизоляция датчика уровня путеремонтной машины
Задача:
Спроектировать систему виброизоляции для датчика уровня путеремонтной машины.
Подробнее
Сохранение хрупких грузов при авиаперевозке. Противоударный кейс для защиты музыкальных инструментов
Задача:
Во время случайной встречи в аэропорту с известным аргентинским музыкантом Мартином Альварадо, он рассказал о…
Подробнее
Нефтепереработка. Упругодемпфирующие опоры трубопроводов
Задача:
Один из крупнейших нефтеперерабатывающих заводов России обратился к нам с задачей организовать…
Подробнее
Ведомственный объект.
Защита агрегата автономного электроснабжения от сейсмических воздействий
Задача:
Необходимо было создать систему защиты от сейсмического воздействия в 9 баллов по шкале MSK-64 для агрегата…
Подробнее
Водный транспорт. Противоударная платформа для сидений моторных лодок
Задача:
Виброизоляция пассажиров лодок во время активной езды
Подробнее
Железная дорога. Система виброизоляции комплекса видеонаблюдения за железнодорожными путямиЗадача:
Виброизоляция комплекса видеонаблюдения, установленного на поезд
Подробнее
Карьерная техника. Виброизоляция оборудования системы автоматического измерения концентрации газов
Задача:
Виброизоляция оборудования системы автоматического измерения концентрации газов, устанавливаемых на.
..
Подробнее
Cпецслужба РФ. Cнижение вибрации при установке оптико-электронной системы на вертолет
Задача:
Требовалось снижение вибрации при установки оптико-электронной системы на вертолет для оценки состояния…
Подробнее
Главной специализацией компании является решение вибрационных задач в промышленности и на транспорте, в частности защита электронного оборудования от воздействия вибрации и ударов.
Металлические ⋆ payka.by

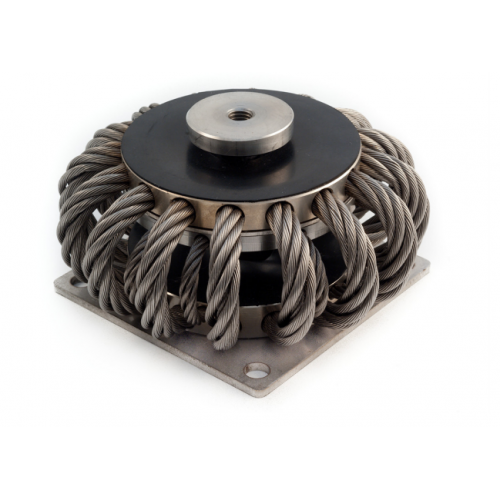

Виброизолятор тросовый круглый
Тросовые виброизоляторы позволяют снизить негативное влияние вибрации и ударов! За счет цельнометаллической коррозионностойкой конструкции они могут защитить ваше оборудование даже при температурах эксплуатации от -100°С до +260°С.
| Тип | Статическая нагрузка, кг | Усадка, мм | Макс. динамическая нагрузка, кг | Размеры ДхШхВ, мм | Резьба | Цена, BYN |
|---|---|---|---|---|---|---|
| A 30 | 4 | 3 | 10 | 60х60х30 | М6 | 165 |
| A 48 | 28 | 3 | 60 | 85х85х38 | М8 | 175 |
| B | 2 | 50 | 4 | 80х80х68 | М6 | 180 |
Тросовые виброизоляторы позволяют снизить негативное влияние вибрации и ударов! За счет цельнометаллической коррозионностойкой конструкции они могут защитить ваше оборудование даже при температурах эксплуатации от -100°С до +260°С.
| Тип | Макс.нагрузка, кг | Размеры ДхШхВ, мм | Используемые материалы | Цена, BYN |
|---|---|---|---|---|
| ВМТ-0,1 | 68х33х21,5 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 150 | |
| ВМТ-1,5 | 1,5 | 68х33х21,5 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 160 |
| ВМТ-02 | 2 | 100х34х28 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | |
| ВМТ-02-М | 2 | 100х34х28 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 195 |
| ВМТ-03 | 3 | 92х41х35 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 210 |
| ВМТ-06 | 6 | 92х41х35 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 195 |
| ВМТ-10 | 10 | 92х43х37 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 200 |
| ВМТ – К | 92х46х38 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 205 | |
| ВМТ-12 | 12 | 75х50х40 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 210 |
| ВМТ-15-Н | 15 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 230 | |
| ВМТ-25 | 25 | 92х51х42,5 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 245 |
| ВМТ-60 | 60 | 110х65х53 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 305 |
| ВМТ-85 | 85 | 164х92х75 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 370 |
| ВМТ-120 | 120 | 164х83х75 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 435 |
| ВМТ-260 | 260 | 240х125х114 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 590 |
| ВМТ-350 | 350 | 240х125х114 | планки-алюминиевый сплав с анодированием, упругий элемент-нержавеющий трос | 685 |
Рабочим телом виброизоляционных элементов является цельнометаллическая подушка из CrNi нержавеющей проволоки, она жe определяет основные свойства и характеристики цельнометаллических изоляторов:
- высокая виброизоляционная способность
- демпфирование до 20%
- низкий коэффициент усиления на резонансе 3,3-2,5
- практически неограниченный срок службы
- постоянство жёсткости на протяжении всего срока службы
- отсутствие остаточной деформации, постоянство внешних форм
- устойчивость к агрессивным средам
- температура применения от -90°С до +400°С
- способность переносить динамические нагрузки — в 5-10 раз превышающие статические
- устойчивость к радиактивному излучению
Цилиндрические подушки
Круглые опоры используются как упругие упоры, как обычные демпферы колебаний для монтажа под установками, котлами, тепловыми насосами, в системах вентиляции и кондиционирования.
А также для компенсации напряжений между двумя узлами. Элементы обычно устанавливаются по наружному диаметру и могут, если позволяют условия применения, приклеиваться. Материал: CrNi нержавеющая арматурная проволока. Резонансная частота: 15 … 50 Гц
Прямоугольные подушки
Используются преимущественно там, где геометрия сборки не допускает круглых элементов. Они служат упругими узлами для укомплектования трубных хомутов или в качестве упругих скользящих опор для трубных вводов. Кроме того, они допускают сегментообразное расположение в ряд и могут быть адаптированы к различным нагрузочным режимам. Материал: CrNi стальная нержавеющая проволока. Резонансная частота: 15 … 30 Гц.
Кольцевые подушки
Используются для установки в конвейеры и трaнспортеры, виброгрохоты, для подвески роликов транспортерных установок.
Кроме того, для опор редукторов, двигателей, нагнетателей, насосов, вентиляторов и т. д. Крепление осуществляется либо винтом, распорным болтом, либо приклеиванием. Материал: CrNi стальная нержавеющая проволока. Резонансная частота: 15 … 20 Гц.
Используются как и кольцевые подушки, а также для всевозможных приборов, малых двигателей, вентиляторов. Элементы могут быть закреплены винтом непосредственно на изолируемом узле. Для крепления следует применять винты с низкой головкой, чтобы не ограничить возможный прогиб элементов под нагрузкой. Материал: CrNi нержавеющая проволока. Резонансная частота: 15 … 20 Гц.
Прямоугольные подушки с крепежным отверстием
Используются преимущественно там, где геометрия сборки не допускает круглых элементов.
Они служат упругими узлами для укомплектования трубных хомутов или в качестве скользящих опор для трубных вводов. Кроме того, они допускают сегментообразное расположение в ряд и могут быть адаптированы к различным нагрузочным режимам. Материал: CrNi стальная нержавеющая проволока. Резонансная частота: 15 … 20 Гц.
Опора с буртом
Опоры с буртом служат, например, для упругого стопорения винтов резьбовых соединений, подтверженныx температурным нагрузкам или вредным воздействиям окружающей среды. Кроме того, для разгрузки динамически нагруженных резьбовых соединений. Элементы имеют согласованные со стандартными винтами размеры. Материал: CrNi стальная нержавеющая проволока. Резонансная частота: 30 … 50 Гц.
Опора c внутренней резьбой
Элементы находят применение для опор малых агрегатов, двигателей, насосов, компрессоров, вентиляторов, весов, лабораторных приборов и т.
д. Чашка подушки: оцинкованная сталь. Амортизирующая подушка: CrNi нержавеющая проволока. Резонансная частота: 15 … 20 Гц.
Опора со шпилькой
Элементы находят применение для опор малых агрегатов, двигателей, насосов, компрессоров, вентиляторов, весов, лабораторных приборов и т.д. Чашка подушки и шпилька: оцинкованная сталь. Амортизирующая подушка: CrNi нержавеющая проволока. Резонансная частота: 15 … 20 Гц.
Металлическая виброопора
Практически неограниченный срок службы, постоянство жесткости на протяжении всего срока службы, отсутствие остаточной деформации, постоянство внешних форм. Устойчивы к воздействию масел, жиров, растворителей, кислот, агрессивных жидкостей, а также загрязнений. Применяются при температурах от — 90°С до + 400°С.
* 1 килограмм = 0,00980665 килоньютонов (кН)
* 1 daN (деканьютон) ≈ 1 кг
Заказать

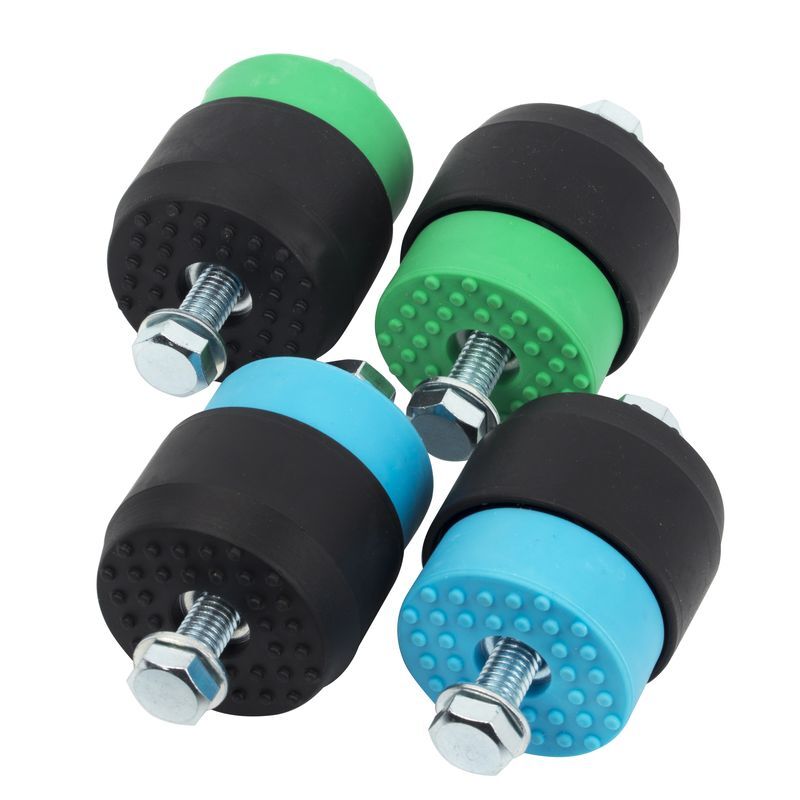

Подушки резиновые от вибрации
Для многих технологических процессов характерны вибрации. Они является неизбежным явлением, и напрямую влияют на срок эксплуатации оборудования и качество продукции. Решение вопроса избавления от вибрации заключается в установке специальных компонентов.
Назначение виброопор для производства
В большинстве случаев причины возникновения колебаний заключаются в работе цехового оборудования. Силовые установки, система вентиляции или подачи рабочих жидкостей генерируют волны различной частоты. Они сказываются на работе станков.
Это явление негативное и одной из задач инженерного отдела является его минимизация. Очевидным решением будет установка компенсационных элементов, которые бы гасили колебания, предотвращая их распространение и помогали избавиться от вибраций.
Для этого и предназначены виброопоры.
Для корректного выбора определенной модели необходимо учитывать следующие факторы:
- характеристики колебаний. К ним относятся частота, периодичность возникновения;
- масса оборудования. Виброопора должна не только погасить волны, но и выдержать вес станка. При этом ее эксплуатационные качества не могут измениться в худшую сторону;
- направление вибрации. Чаще всего возникает необходимость в установке основания. В редких случаях требуется уменьшить колебательные процессы в боковых или верхних частях.
Это общие параметры, которые необходимо учитывать при выборе типа опор. Важным моментом является возможное влияние на материал и изготовление внешних факторов – перепады температур, влажности, агрессивных элементов.
Установка виброподушек скажется положительным образом не только на качестве работы оборудования, но и на сохранности пола в цеху. Он прослужит намного больше без постоянных ремонтных работ.
Виды виброопор
Одним из преимуществ эксплуатации компенсационных компонентов является уменьшение затрат на обустройство производственной линии. Не потребуется делать отдельный фундамент для каждого станка, учитывать его массу характеристики колебательных процессов при работе.
Но для нормальной работы необходимо правильно подобрать конструкцию виброподушек, материал их изготовления. В настоящее время осуществляется выпуск нескольких типов этих компонентов, которые отличаются между собой техническими характеристиками:
- резиновые. Один из самых распространенных материалов для изготовления. Используется как натуральная, так и синтетическая резина. Важно обращать внимание на ее удельный вес. Не теряет своих характеристик при низких температурах, но если воздействие превышает +60°С – происходит быстрое разрушение;
- резинометаллические. Для увеличения максимальной нагрузки дополнительно устанавливается металлическая опора. С ее помощью можно регулировать высоту, контролировать уровень.
Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала; - цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры.
Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала;Меньшее распространение получили основания из фетра и пробки. Они выполняют функции регулировки высоты станка, но при этом устранение колебаний незначительное. Реже всего встречаются свинцово-асбестовые прокладки.
Предварительно следует рассчитать все параметры динамических гасителей колебания. Для этого применяется специальная технология вычисления, которая зависит от многих внешних факторов.
В видеоматериале показан обзор резинометаллических виброопор для оборудования:
Область применения
Каталог продукции
Виброопоры, виброгасители, виброизоляторы
Компания ИНМОР является разработчиком и производителем виброизоляционной продукции, а так же авторизованным представителем немецкой фирмы Hutchinson Stop-Choc GmbH & Co.
KG – специализирущейся на разработке и производстве цельнометаллических демпферов, виброизоляторов и виброопор, с использование металлической плетеной сетки, сохраняющих свои характеристики в широком диапазоне температур (от –90° до +400°C).
Aмортизационным элементом цельнометаллических демпферов и виброопор является металлическая подушка, выполненая из нержавеющей CrNi стальной арматурной проволоки. Вначале проволока плетётся, затем ей придаётся нужная волна или гофр и после скатывания в рулон впрессовываeтся в требуемую форму. Всё это придаёт подушкам высокую виброизоляционную способность и что не менее важно хорошее демпфирование.
Отличительной особенностью пружинных изоляторов является наличие внутри пружины металлической подушки, что обеспечивает так же демпфирующие свойства изолятора, что исключено у пружинного изолятора без металлической подушки. При этом устраняется остаточная амплитуда колебаний пружинного виброизолятора!
Металлические подушки можем быть поставлена Вам отдельно, любой формы, размеров и собственной резонансной частоты (от 10 до 50Гц), эти вибро подушки могут самостоятельно применяться в качестве виброизолятора.
Цельнометаллическая продукция хорошо зарекомендовала в экстремальных условиях эксплуатации (низкие и высокие температуры, агрессивная среда, высокие динамические нагрузки). Продукция служит столько, сколько служит демпфируемое оборудование.
Резиновые демпферы и виброопоры для оборудования также входят в ассортимент нашей продукции. Применяются как правило для гашениия низкочастотной вибрации, восприятия ударов, а также там, где нельзя применить пружинные или тросовые виброопоры.
Одним из направлений работы, является производство амортизаторов, виброопор и виброгасителей, выполненных из силикона . Нашли применение в приборостроении, демпфировании приборного оборудования и электронике, авиационной промышленности. Эти амиртизаторы имеют маленький вес и размеры, высококачественный силикон позволяет применять их при температурах от -54°С до +150°С.
Мы производим и поставляем виброопоры для различного оборудования: для вращающихся механизмов, вентиляторов, кондиционеров, насосов, компрессоров, генераторов,трансформаторов, электрических шкафов.
Виброопоры для электронного, навигационного оборудования, панелей приборов, измерительных приборов, панели управления на самолетах, транспортных средствах, автомобилях и железнодорожных поездах.
Виброопоры для защиты судового оборудования, судовых двигателей, генераторов, электрических шкафов, панелей приборов, электрических или электронных корпусов. Виброопоры и виброгасители, виброизоляторы под оборудование для упаковки, испытательного и измерительное оборудования, для пищевой промышленности, лабораторного оборудования, бытовой техники.
Виброопоры для трубопроводов, системы вентиляции, кондиционирования, выхлопа отработанных газов, энергетических установок и энергоблоков, мостов, развязкок и магистральных дорог, паровых турбин, электронных микросхем и блоков, изоляция от электромагнитных колебаний.
Bашему вниманию предлагаются амортизаторы с различной резонансной частотой, имеющие широкий диапазон статической нагрузки, как малогабаритные, так и крупногабаритные для различных областей применения в промышленности.
Скачать каталоги виброопор, виброгасителей и виброизоляторов:
Свойства:
1) ударопрочные;
2) мягкие (35-55 ед Шор А)
3) средней твердости (55-65 ед ШОР А)
4) повышенной твердости (65-80 ед Шор А)
5) Возможно изготовление с необходимыми свойствами
6) свето- и озоностойкие;
7) износостойкие;
8) диэлектриктрические;
9) негорючие, слабогорючие.
10) МБС;
Ниже представлены некоторые наши работы
| ФОТО | Примечание |
| Виброизоляторы для подвижного состава и техники | Изготовление по чертежам |
| Резинотканевые виброизоляторы | Для увеличения прочности изделия количество слоев от 1 и более.Изготовление по чертежам |
| Резиновые амортизаторы | Возможно изготовление резиновых амортизаторов любой конфигурации. |
| Резинометалличекие амортизаторы | Изготовление изделий повышенной нагрузки с предусмотренными элементами монтажа. Изготовление по чертежам. |
| Буферы ВР | Виброизоляторы ВР эффективно гасят механические колебания в процессе работы ВР-201 ВР-202 ВР-203 ВР-300 |
| Виброизоляторы по ОСТ 38.0536-84 | Возможно изменение длины и диаметра шпилек |
| Виброгасители для путепроводов |
Обеспечивает хорошую изоляцию от вибрации и хорошо подходят в качестве замены стальных пружин
В связи с динамичным развитием промышленности и строительных технологий, подавление механических колебаний приобретает все большую актуальность. Поскольку область применения виброизоляторов довольно широка, они имеют различную, а зачастую – специфическую конструкцию.
В данный момент на рынке представлен широкий ассортимент виброизоляторов, но тем не менее зачастую случается, что ни один вид изделий не подходит для конкретного применения.
Кроме того бывают ситуации ошибочного выбора типа и конструкции виброизоляторов, поскольку очень сложно найти “золотую середину” между взаимосвязанными параметрами изделия,такими как:
– жесткость виброизолятора. (Определяется нагрузкой на изделие.) Выясняются габаритные размеры изделия (исходя из посадочного места изолятора и т.д). После чего жесткость подбирается путем подбора резины с заданными свойствами и рассчитывается окончательная конструкция виброизолятора.
– вынужденная частота колебаний. По этой характеристике рассчитывается собственная частота колебаний изделия для максимального подавления гармонических колебаний. Собственная частота колебаний зависит от способности резины поглощать и рассеивать механическую энергию.
Путем совмещения требований к жесткости и вынужденной вибрации специалисты ООО «Проект РТИ» рассчитают и изготовят Вам именно те виброизоляторы, которые максимально удовлетворяют всем требованиям к эксплуатации.
Помимо изготовления виброизоляторов под заказ, ООО «Проект РТИ» серийно выпускает наиболее распространенные типы виброизоляторов.
Виброизоляторы изготавливаются из специальной резины с повышенными амортизационными свойствами. Твердость резины – 55+5 ед. ШОР А. Материал шпилек, гаек и опорных пластин – оцинкованная сталь Ст.3.
Область применения:
– для станков и техники;
– для полов в технических помещениях;
– используется элемент жестких опор для различных строительных конструкций (плавающих полов, лестничных площадок, клеток и других), механизмов, станков, фундаментов и т.
д.
– система кондиционирования вентиляции;
– в установках производства энергии;
– транспортная техника;
– машиностроение;
– в мостовых кранах;
– защита стен, кузовов грузовика, пандусов и т.д.
– гашение вибраций в путепроводах;
– и т.д.

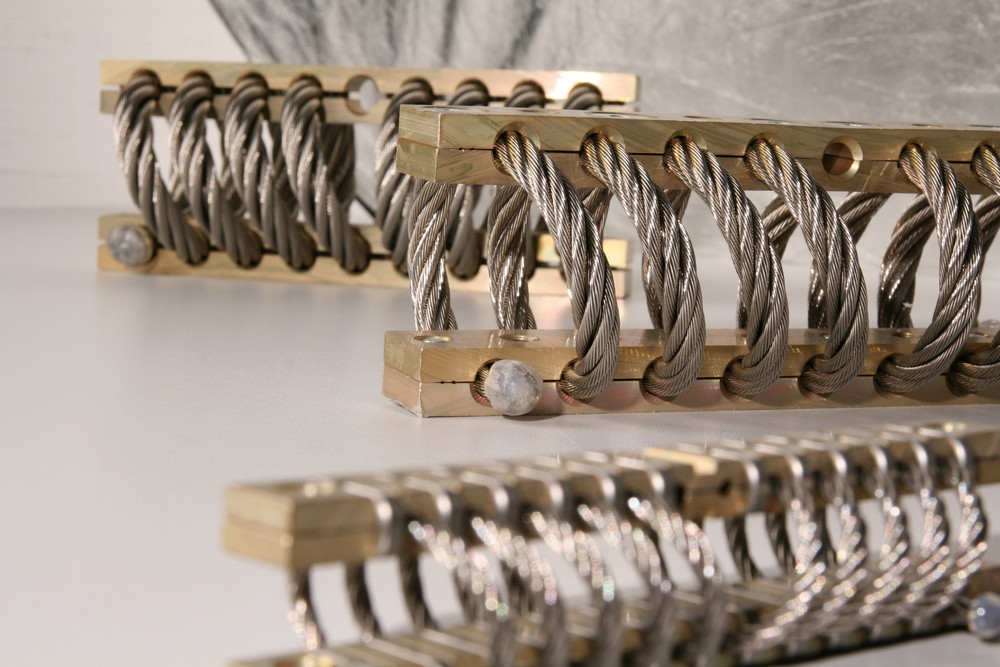

Тросовые изоляторы | Виброизоляция
Какие детали из эластомера или тросовые изоляторы (WRI) лучше подходят для применения в условиях сильных ударов?
WRI, естественно, хорошо подходят для изоляции от ударов. Эластомерные детали могут быть специально разработаны для сильных ударов и работать очень хорошо.
Являются ли эластомерные детали или тросовые изоляторы (WRI) более подходящими для очень специфических требований к многоосевой жесткости?
Эластомеры более гибки в создании индивидуальных характеристик изолятора в многоосных системах. WRI также можно наматывать по-разному, чтобы настроить жесткость.
Что такое демпфирование?
Описывает рассеивание энергии со временем или перемещением.
Существует много распространенных типов демпфирования; вязкое демпфирование (отверстие в гидравлическом амортизаторе), гистерезисное демпфирование (происходит в эластомерном изоляторе) и кулоновское демпфирование (как в изоляторе из проволочного троса).
Имеют ли какое-либо значение трехзначные номера моделей тросовых изоляторов (WRI)?
Разница между порядковыми номерами 200, 400, 600 и 800 имеет относительное значение внутри серии. Чем больше число, тем выше изолятор, но ниже жесткость изолятора.
Обеспечивают ли тросовые изоляторы (WRI) одинаковую жесткость при растяжении и сжатии?
Нет, жесткость на растяжение значительно больше, чем на сжатие. Кроме того, ITT Enidine Inc. Incorporated не рекомендует использовать WRI при растяжении.
Производит ли ITT Enidine Inc. Incorporated тросовые изоляторы (WRI) для агрессивных сред?
Да, стандартный продукт ITT Enidine Inc. Incorporated WRI изготовлен из нержавеющей стали и алюминия. Стандартный продукт можно успешно использовать в большинстве обычных помещений.
Там, где требуется более серьезная защита, например, при воздействии соленой воды или агрессивных химикатов, следует рассмотреть возможность использования нержавеющей стали.
Имеет ли какое-либо значение тире тросового изолятора в конце номера модели?
Обычно это количество шлейфов в изоляторе.
Как уменьшить шум?
Для снижения уровня мешающего шума очень важно определить два ключевых элемента. Первый элемент является источником шума. Во-вторых, частота шума. Обычно виброопора спроектирована с учетом вибрации.
Чем отличаются тросовые изоляторы (WRI) от эластомеров в отношении использования в широком диапазоне температур?
WRI можно использовать в более широком диапазоне температур с меньшим изменением производительности. Правильный выбор эластомеров сделает эластомеры пригодными для большинства применений.
Какое демпфирование можно ожидать от тросового изолятора (WRI)?
WRI имеют демпфирование от 5% до 20%. Величина демпфирования зависит от диаметра проволоки и хода.
Чем больше диаметр проволоки, тем более демпфированный (и жестче) изолятор. Демпфирование может быть меньше при малой амплитуде вибрации.
Что такое степени свободы?
Представляет собой шесть направлений движения, в которых может перемещаться устройство виброизоляции, такое как изолятор из эластомера или троса.
Что означает номер серии WR на стандартном тросовом изоляторе (WRI)?
Число, следующее за WR, представляет собой диаметр проволоки в 32 дюймах. В изоляторах серии WR5 используется провод диаметром 5/32 дюйма.
Что такое кулоновское затухание?
Говорят, что система имеет кулоновское демпфирование или демпфирование сухим трением, если демпфирующая сила в колебательной системе постоянна и не зависит от положения или скорости системы.
Что такое критическое демпфирование?
Критическое демпфирование — это минимальное демпфирование, необходимое для возврата системы в положение равновесия без колебаний.
Что такое коэффициент демпфирования?
Безразмерный коэффициент, определяющий величину демпфирования в системе.
Обычно определяется как C/Cr.
Что такое частота возбуждения?
Определяется как количество колебаний в единицу времени, когда к системе прилагается внешняя сила или перемещение, также может называться «вынуждающей частотой». Обычно измеряется в Гц (количество циклов в секунду).
Что такое хрупкость?
Описывает степень удара или вибрации, которую может выдержать конкретная часть оборудования. Изолирующие системы часто предназначены для ограничения передачи усилий уровнем хрупкости изолированного оборудования.
Что такое G?
G — значение ускорения, создаваемого силой тяжести.
Что такое эффективность изоляции?
Эффективность изоляции — это процент силы вибрации или движения, который не передается через виброопору.
Что такое коэффициент потерь?
Коэффициент потерь является мерой значения демпфирования в эластомере.
Что такое собственная частота?
Частота, с которой будет колебаться колебательная система, если ее вывести из положения равновесия и позволить ей свободно вибрировать.
Часто описывается как Fn и измеряется в Гц (количество циклов в секунду).
Что такое шум?
Шум – это колебания воздуха. Колебания воздуха обычно имеют частоту и уровень интенсивности (громкости). Шум – это то, что вы слышите своим ухом.
Что такое резонанс?
Когда частота возбуждения равна собственной частоте системы, возникает резонанс. Когда это происходит, происходит усиление вибрации, поступающей в систему, и это может быть ограничено только демпфированием в изоляционной системе.
Какой вариант монтажа следует выбрать для тросового изолятора (WRI)?
В зависимости от области применения, но, как правило, для ударных применений используйте варианты монтажа «B», «D» или «E».
Что лучше подходит для высокочастотной вибрации: эластомер или тросовый изолятор (WRI)?
Эластомеры обычно лучше подходят для высокочастотной вибрации (> 500 Гц). Оба хорошо подходят для изоляции средних частот (от 20 до 100 Гц).
Винтовые виброизоляторы | John Evans’ Sons
Винтовые виброизоляторы John Evans обеспечивают максимальную защиту от ударов и вибрации.
Почему так важна защита от ударов и вибрации?
Удары и вибрация влияют на производительность и ожидаемый срок службы почти всех видов механических и электрических устройств, больших или малых.
Какие дополнительные преимущества дают изоляторы?
Как правило, защита от ударов и поглощение вибрации осуществляется за счет комбинации упругого элемента (металлическая сетка, эластомер, стальная пружина и т. д.) и металлического несущего каркаса. Однако спиральный изолятор, также известный как винтовое крепление или кабельное крепление, обеспечивает более высокий уровень изоляции от ударов и вибрации, чем любой другой тип изолирующего устройства. Спиральные опоры обеспечивают кулоновское демпфирование 15-17% от критического (C/Cc).
Что делает изоляторы Джона Эванса такими эффективными?
- Наши винтовые виброизоляторы (также называемые пружинными виброизоляторами) изготовлены из троса из нержавеющей стали авиационного качества, намотанного на металлические удерживающие стержни, подготовленные для монтажа на поверхность.
- Проволочный трос (диаметром от 1/16 дюйма до 1 дюйма и более) и его спиральная конфигурация обеспечивают особую упругость, необходимую для амортизации хрупких грузов весом от нескольких фунтов или существенных грузов весом в несколько тысяч фунтов, а также для поглощения вибрации через широкий спектр частот.
- Изолятор хорошо работает в любом положении: на сжатие, растяжение, сдвиг и качение.
- Наши изоляторы обеспечивают защиту одновременно по всем осям.
- Цельнометаллическая конструкция делает наши изоляторы практически невосприимчивыми к агрессивным средам и не требует обслуживания.
Применение:
Спиральные изоляторы защищают широкий спектр нагрузок:
- Очень хрупкие (электронное оборудование, компьютерная техника, оптические устройства).
- Очень существенные (тяжелые двигатели, механизмы – во время перевозки или во время работы, даже в движущемся транспортном средстве).
Подробнее см. в таблице ниже.
Applications | Typical Equipment | Protection From | Operational Advantages | |||||
Shipboard | Electronics, Computers, Machinery | Взрывоопасная среда, Собственная вибрация, Буря | Долгий срок службы, Не требует технического обслуживания, Экстремальные температуры, Коррозионная стойкость, Защита всех осей | |||||
Грубая транспортная среда | Инструментация, генераторы, электроника | Грубая местность, плохая дорога, столкновение | длинный срок службы, обслуживание свободного, температурная крайность, озона, радиоактивность | длинный срок службы, техническое обслуживание, экземпляры температуры, ozone, радиоактивность | . Самолет | Электроника, компьютеры | Маневрирование с большими перегрузками, жесткие посадки, турбулентный воздух | Экстремальные температуры и высота, легкий вес |
| Оптика, инструменты, ракеты, электроника | Транзит, управляемая капля, нагрузка/разгрузка | Long Life, Exprovesed To Moisture | Long Life, Exprovesed To Moisture | . Оборудование | Центрифуги, осушители, насосы | Неуравновешенные динамические нагрузки, Гидравлический молот, Собственная вибрация, Слабость фундамента | Долгий срок службы, Не требует технического обслуживания, Коррозионные среды |
Оборудование для боеприпасов | ракетная пусковая установка, Артиллерия Танка, Компьютерная управление, Электрона | Грубая местность, железнодорожная узла, транзит | . | Механическое оборудование, необходимое для ухода за пациентами | Вибрация от движущихся частей, Мобильные тележки-Транспортные удары | Не требует технического обслуживания, Без дегазации, Можно стерилизовать | ||
Длубейки | Дморожны, скрубберы, измерительные устройства | . Опции:
От базового транспорта до аэрокосмической промышленности есть приложение для спиральных изоляторов отСтарейшего производителя пружин в Америке .Спецификации по размеру (PDF) Щелкните серию для просмотра и/или загрузки.Скачать PDFИзолятор Введение. и примененияЗагрузить . pdfСерия HM10062Кабель диаметром 0,062 дюйма Загрузить файл .pdfСерия HM10093Диаметр 0,093 дюйма кабель Скачать .pdfHM10187 Серии с 1 по 6Кабель диаметром 0,187″ Скачать .pdfHM10187 Серии 7 – 12Диаметр 0,187″ кабель Загрузить .pdfСерия HM10125Диаметр 0,125″ Кабель Скачать .pdfСерия HM10156Диаметр 0,156″. кабель Скачать .pdfСерия HM08250Кабель диаметром .250″ Скачать .pdfСерия HM06375Кабель диаметром 0,375 дюйма Загрузить в формате .pdfСерия HM08375Диаметр 0,375 дюйма кабель Загрузить . pdfСерия HM06500Ø .500″ Кабель Загрузить .pdfСерия HM08500Ø .500″ кабель Загрузить .pdfСерия HM08625Ø 0,625 дюйма Кабель Загрузить .pdfСерия HM08875Ø 0,875 дюйма кабель Наши эксперты обладают глубокими знаниями, чтобы помочь вам на всех этапах процесса. Мы готовы своевременно ответить на ваши вопросы и помочь определиться с тем, что вам нужно. Мы производим пружины на заказ для любых целей и готовы работать с вами над любыми вашими потребностями в индивидуальной настройке. Тросовые изоляторы Архивы | SocitecДля обеспечения навигации по сайту, вы принимаете использование файлов cookie для реализации статистики посещений. Узнать больше Многожильные металлические тросы обладают уникальными характеристиками и чрезвычайно высокой способностью поглощать удары.
Исключительные качества
Спиральный В Socitec. Мы предлагаем цельнометаллические разнонаправленные спиральные тросовые изоляторы с исключительной износостойкостью и надежностью, высокой адаптируемостью, отличной стойкостью и другими замечательными характеристиками. Узнать больше Half HelicalSocitec предлагает многонаправленные изоляторы со многими замечательными характеристиками, такими как исключительная долговечность и надежность, высокая адаптивность, превосходная коррозионная стойкость и многое другое. Эти изоляторы поставляются в стандартных моделях с четырьмя кабельными петлями, и вы всегда можете запросить специальную модель. Ознакомьтесь со следующими качествами тросового изолятора Half Helical, а затем закажите кабельный изолятор прямо сейчас! Узнать больше Polycal Мы предлагаем эти цельнометаллические разнонаправленные изоляторы из проволочного каната Polycal, которые обладают некоторыми уникальными характеристиками, такими как высокая износостойкость и надежность, превосходная коррозионная стойкость и отсутствие старения. Узнать больше AxycalКомпания Socitec поможет вам защитить ваше оборудование от ударов и поглощения вибрации. Вы можете найти эти уникальные цельнометаллические разнонаправленные противоударные и вибрационные тросовые изоляторы Axycal. Мы обеспечиваем эти изоляторы высокой износостойкостью, отсутствием старения, отличной коррозионной стойкостью, широким диапазоном рабочих температур и многим другим. Тросовые изоляторы осевого удара и вибрации будут служить вам именно так, как вам нужно. Перед заказом ознакомьтесь с дополнительными техническими характеристиками, чтобы найти идеальные тросовые изоляторы Axycal для вас. Узнать больше Компания Socitec, являющаяся лидером в области решений для контроля ударов и вибрации, предлагает вам различные модели морских тросовых изоляторов. Узнать больше Пружина Polycal Компания Socitec предлагает изоляторы ударов и вибрации Polycal Spring. Эти изоляторы обладают некоторыми заслуживающими внимания характеристиками, такими как исключительная надежность, длительный срок службы, высокое демпфирование, коррозионная стойкость, отсутствие старения и многое другое. Polycal Springs подходят для прямой изоляции вращающихся и вибрирующих механизмов или пассивной изоляции чувствительного оборудования. Продолжайте читать для получения дополнительной информации и качеств, а затем свяжитесь с нами, чтобы забронировать заказ сейчас. |
Он поставляется в стандартных моделях с 6, 8 или 10 кабельными петлями, и вы всегда можете запросить специальную модель.
Компания Socitec позаботилась обо всем, что вам нужно в вашем антивибрационном изоляторе со спиральным тросом, чтобы обеспечить защиту вашего оборудования. Поэтому мы рекомендуем вам заказать изолятор прямо сейчас!
Вы можете приобрести их по выгодной цене прямо сейчас в компании Socitec, продолжайте читать дополнительные спецификации и информацию, а затем закажите свой тросовый изолятор Polycal, который решит вашу проблему.
Эти изоляторы обычно используются на военно-морских судах для защиты бортового оборудования, не установленного на палубе, от подводных ударов и ударов корабля. Морские тросовые изоляторы отлично подходят для любого применения, требующего потока воды, благодаря чему они обладают многими замечательными характеристиками, такими как исключительная надежность, долгий срок службы, высокое демпфирование, коррозионная стойкость и многое другое. Спешите получить изолятор прямо сейчас!
