Тросовый виброизолятор для неуравновешенного оборудования

Изобретение относится к машиностроению и может быть использовано для виброизоляции текстильных машин, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по патенту РФ №2578419, F16F 15/06, содержащий корпус и упругий элемент, взаимодействующий с объектом, корпус, выполнен в виде двух связанных между собой уголков, верхняя из полок которых жестко связана со штырем, входящим в отверстие, выполненное в упругом элементе, и опирается на упругий элемент, состоящий из двух последовательно соединенных частей с разной жесткостью, а на планку, связывающую уголки в нижней части свободных полок, перпендикулярно их поверхностям, опирается опорный элемент оборудования.

Недостатком известного устройства является недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции.

Это достигается тем, что в тросовом виброизоляторе для неуравновешенного оборудования, выполненным двухступенчатым, и состоящим из последовательно соединенных упруго-демпфирующих тросовых элементов: верхнего и нижнего, верхний упругодемпфирующий тросовый элемент образован, по крайней мере тремя, тросами, лежащими в условной поверхности усеченного конуса, и соединяющими платформу для установки виброизолируемого объекта, и упругодемпфирующую пластину, связывающую осесимметричные верхний и нижний упруго-демпфирующие тросовые элементы, при этом для требуемого натяжения верхнего упругодемпфирующего тросового элемента используется пружина с регулирующим ее жесткость устройством, которая расположена между платформой и упругодемпфирующей прокладкой, жестко соединенной с крышкой упругодемпфирующего элемента, установленного на основании, и соединенного с нижним упругодемпфирующим тросовым элементом, который образован по крайней мере тремя, тросами, лежащими в условной поверхности усеченного конуса, и соединяющими крышку упругодемпфирующего элемента с крышками вертикальных упругих элементов, соединенных с основанием, а между верхним и нижним упругодемпфирующими тросовыми элементами расположен тороидальный пневматический упругий элемент из резинокордной оболочки, выполненной в виде тора, давление в которой подбирается с учетом веса платформы для установки виброизолируемого объекта и веса самого объекта, при этом сумма жесткостей верхнего и нижнего упругодемпфирующих тросовых элементов выбирается равной жесткости тороидального пневматического упругого элемента из резинокордной оболочки.

На чертеже представлен фронтальный разрез тросового виброизолятора для неуравновешенного оборудования.

Тросовый виброизолятор для неуравновешенного оборудования выполнен двухступенчатым, состоящим из последовательно соединенных упругодемпфирующих тросовых элементов: верхнего и нижнего. Верхний 1 упругодемпфирующий тросовый элемент образован, по крайней мере тремя, тросами, лежащими в условной поверхности усеченного конуса, и соединяющими платформу 6 для установки виброизолируемого объекта, и упругодемпфирующую пластину 8, связывающую осесимметричные верхний 1 и нижний 2 упругодемпфирующие тросовые элементы. Для требуемого натяжения верхнего 1 упругодемпфирующего тросового элемента используется пружина 7 с регулирующим ее жесткость устройством. Пружина 7 расположена между платформой 6 и упругодемпфирующей прокладкой 8, жестко соединенной с крышкой 9 упругодемпфирующего элемента 10, установленного на основании, и соединенного с нижним 2 упругодемпфирующим тросовым элементом, который образован по крайней мере тремя, тросами, лежащими в условной поверхности усеченного конуса, и соединяющими крышку 9 упругодемпфирующего элемента 10 с крышками 4 вертикальных упругих элементов 5, соединенных с основанием. Между верхним 1 и нижним 2 упругодемпфирующими тросовыми элементами расположен тороидальный пневматический упругий элемент 3 из резинокордной оболочки, выполненной в виде тора, давление в которой подбирается с учетом веса платформы 6 для установки виброизолируемого объекта и веса самого объекта. При этом сумма жесткостей верхнего 1 и нижнего 2 упругодемпфирующих тросовых элементов выбирается равной жесткости тороидального пневматического упругого элемента 3 из резинокордной оболочки.

Тросовый виброизолятор для неуравновешенного оборудования работает следующим образом.

При колебаниях виброизолируемого объекта, установленного на платформе 6, обеспечивается пространственная виброзащита основания и защита объекта от вибрации и ударов. При этом вертикальные упругие элементы 5 выполняют одновременно функции виброизолирующих элементов и элементов шарнирного типа, способных отслеживать в допустимых пределах угловые перемещения виброизолируемого объекта, установленного на платформе 6. Пневматический упругий элемент 3 из резинокордной оболочки способствует более плавным угловым колебаниям виброизолируемого объекта, установленного на платформе 6.

Предложенное техническое решение является эффективным виброзащитным средством, которое может быть использовано во многих отраслях промышленности.

Тросовый виброизолятор для неуравновешенного оборудования, выполненный двухступенчатым и состоящим из последовательно соединенных упругодемпфирующих тросовых элементов: верхнего и нижнего, отличающийся тем, что верхний упругодемпфирующий тросовый элемент образован по крайней мере тремя тросами, лежащими в условной поверхности усеченного конуса и соединяющими платформу для установки виброизолируемого объекта и упругодемпфирующую пластину, связывающую осесимметричные верхний и нижний упругодемпфирующие тросовые элементы, при этом для требуемого натяжения верхнего упругодемпфирующего тросового элемента используется пружина с регулирующим ее жесткость устройством, которая расположена между платформой и упругодемпфирующей прокладкой, жестко соединенной с крышкой упругодемпфирующего элемента, установленного на основании и соединенного с нижним упругодемпфирующим тросовым элементом, который образован по крайней мере тремя тросами, лежащими в условной поверхности усеченного конуса и соединяющими крышку упругодемпфирующего элемента с крышками вертикальных упругих элементов, соединенных с основанием, а между верхним и нижним упругодемпфирующими тросовыми элементами расположен тороидальный пневматический упругий элемент из резинокордной оболочки, выполненной в виде тора, давление в которой подбирается с учетом веса платформы для установки виброизолируемого объекта и веса самого объекта, при этом сумма жесткостей верхнего и нижнего упругодемпфирующих тросовых элементов выбирается равной жесткости тороидального пневматического упругого элемента из резинокордной оболочки.

edrid.ru

Тросовый виброизолятор AVAUD ⋆ Виброопоры

Тросовый виброизолятор AVAUD ⋆ Виброопоры

Главная » Товары » Тросовые виброизоляторы »

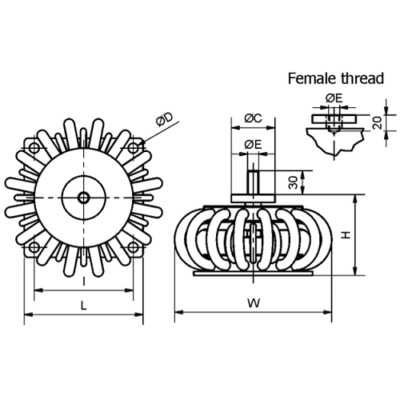

Тросовый виброизолятор AVAUD

Главная / Тросовые виброизоляторы / Тросовый виброизолятор AVAUD

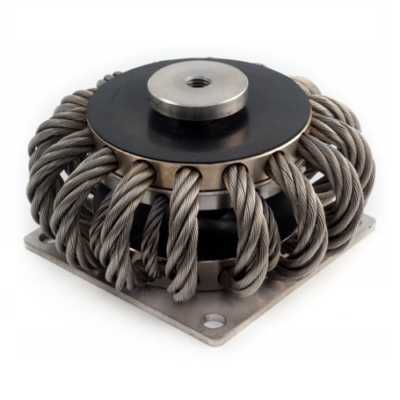

Благодаря двойной кольцевой обмотке амортизаторы из стального троса AVAUD являются оптимальным решением для защиты электронного/электрического оборудования от вибрации и ударной волны.

Низкая частота колебаний в сочетании с максимальной жесткостью реакции на ударную волну обеспечивают соответствие амортизаторов требованиям военного стандарта MIL-S-901D.

Устройство защиты от вибрации и ударов AVAUD рассчитано на судостроительную сферу. Тем не менее, специалисты компании могут разрабатывать индивидуальные решения для самых различных сфер применения, например — для защиты аппаратного оборудования сухопутных военных транспортных средств.

Полностью металлический корпус из нержавеющей стали обеспечивает долговечность без изменения свойств упругости, исключая любую необходимость в замене запчастей.

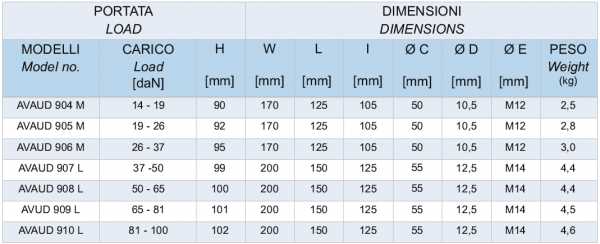

Характеристики / Преимущества

  • выдерживает нагрузку от 5 до 100 дека ньютонов (daN)
  • антивибрационная и противоударная разнонаправленная защита и идеальная изотропность плоскостного пространства
  • дифференциальная реакция на вибрацию и ударные волны
  • исключительная надежность и долговечность
  • немагнитные
  • высокий уровень демпфирования при низком резонансе
  • рабочие температуры: -40°C/+120°C

Описание

Демонстрация:



Похожие товары

vibroopora.by

Тросовый виброизолятор



Использование: в машиностроении для защиты объектов от динамических воздействий. Сущность изобретения: тросовый виброизолятор содержит многослойный упругофрикционный элемент из отрезка троса, навитого последовательным сгибанием полых втулок, расположенных с шагом “S” параллельно друг другу, и крепежных направляющих втулок с образованием на них возвратной петли, одни из которых предназначены для крепления вибрирующего объекта, другие – виброизолируемого объекта. Направляющие втулки установлены с образованием ими равностороннего треугольника. Центры полых втулок смежных параллельных рядов смещены друг относительно друга на величину 0,5 шага “S”. Отрезок троса в каждом чередующемся слое упругофрикционного элемента навит на полые втулки рядами, в направлениях, направленных каждой из сторон треугольника. 3 ил.

Изобретение относится к машиностроению и может быть использовано для защиты объектов от динамических воздействий.

Известны тросовые виброизоляторы, содержащие обоймы и связанные с ними отрезки троса /1/. Недостатками этих виброизоляторов являются малые надежность и ресурс из-за большой концентрации напряжений в тросе в местах eгo выхода из обойм и малая эффективность виброизоляции из-за незначительного рассеивания энергии в тросе при колебаниях виброизолируемого объекта. Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому изобретению является тросовый виброизолятор, содержащий многослойный упругофрикционный элемент из отрезка троса, навитого с последовательным огибанием полых втулок, расположенных с шагом “S” параллельно друг другу, и крепежных направляющих втулок с образованием на них возвратной петли, одни из которых предназначены для крепления вибрирующего объекта, а другие виброизолируемого объекта /2/. Известный виброизолятор, обладая высокой надежностью и несущей способностью, имеет недостаточно высокие ударозащитные характеристики из-за малой величины рабочего хода, обусловленной невозможностью работы упругофрикционного элемента на поперечный изгиб. Кроме того, виброизолятор анизотропен по упругофрикционным свойствам в различных направлениях, действующих нагрузок из-за постоянства направления навивки троса. Техническим результатом является повышение ударопрочных и ударозащитных характеристик виброизолятора за счет увеличения изотропности по упругофрикционным свойствам за счет различных направлений навивки троса. Указанный результат достигается тем, что в тросовом виброизоляторе, содержащем многослойный упругофрикционный элемент из отрезка троса, навитого с последовательным огибанием полых втулок, расположенных с шагом ” S” друг параллельного друг другу, и крепежных направляющих втулок с образованием на них возвратной петли, одна из которых предназначена для крепления вибрирующего объекта, а другие изолируемого объекта, крепежные направляющие втулки установлены с образованием ими равностороннего треугольника, центры полых втулок смежных параллельных рядов смещены друг относительно друга на величину 0,5 “S”, а отрезок троса в каждом чередующемся слое упругофрикционного элемента навит на полые втулки рядами в направлениях, параллельных каждой из сторон треугольника. На фиг, 1, 2 и 3 изображены поперечные сечения тросового виброизолятора, выполненные по различным слоям его упругофрикционного элемента. Тросовый виброизолятор содержит шестислойный упругофрикционный элемент из отрезка троса 1, последовательно навитого на полые направляющие втулки 2, 3, 4 и 5. Крепежные втулки 3, 4 и 5 служат для крепления упругофрикционного элемента в с виброизолирующим и виброизолируемым объектами /на рисунках объекты не показаны/. Направляющие втулки 2 расположены с шагом “S” параллельными рядами. При этом втулки смежных рядов смешаны относительно друг друга на 0,5 шага “S” а количество направляющих втулок от ряда к ряду уменьшается так, что контур, вдоль которого располагаются центры крайних втулок представляет собой равносторонний треугольник, вершинами которого являются крепежные втулка 3, 4 и 5.
В каждом из изображенных сечений показаны только те участки троса, которые принадлежат слоям, имеющим одно направление навивки, параллельное одной из сторон треугольного контура и не показаны участки троса, принадлежащие другим слоям, имеющим другое направление навивки. Навивка тросового виброизолятора может быть осуществлена на оправке, состоящей из основания, на котором консольно закреплены штифты, предназначенные для установки на них полых втулок 2, 3, 4 и 5. Навивку первых двух слоев упругофрикционного элемента, изображенных на фиг. 1, начинают с укладка троса 1 на втулку 3 и производят путем поочередного сгибания тросом остальных втулок с их противоположных сторон рядами в направлениях, параллельных верхнему основанию треугольного контура, с образованием возвратной петли 6 на втулке 4 и последующим возвратом троса к втулке 3. Затем, после сгибания тросом втулки 3 производят навивку следующих двух слоев упругофрикционного элемента, изображенных на фиг. 2, рядами в направлениях, параллельных правому основания треугольного контура, с образованием возвратной петли 7 на втулке 5 и последующим возвратом троса к втулке 3. После огибания тросом втулки 3 производят навивку двух слоев упругофрикционного элемента, изображенных на фиг. 3, рядами в направлениях, параллельных левому основанию равностороннего треугольника, с образованием возвратной петли 8 на втулке 4 и последующим возвратом троса к втулке 3. Начальный 9 и конечный 10 участки троса продевают в полости втулок 2, смежных с втулкой 3 и заделывают в них, например, при помощи пайки. Тросовый виброизолятор работает следующим образом. Энергия колебаний от вибрирующего объекта /на чертеже не показан/ передается через крепежные втулки 3 и 5 упругофрикционному элементу, часть которой рассеивается за счет внутреннего трения в самом тросе между его прядями и проволоками, трения между участками /рядами/ троса, трения между тросом и втулками, а оставшаяся часть энергии передается к виброизолируемому объекту, связанному с крепежной втулкой 4. Прочность тросового виброизолятора при воздействии динамических нагрузок обусловлена надежностью соединения упругодемпфирующего элемента с крепежными втулками за счет непрерывной навивки отрезка троса на втулки. Прочность тросового виброизолятора при воздействии циклических нагрузок обусловлена отсутствием мест концентрации напряжений в самом тросе при плавном сгибании им втулок и отсутствием в нем монтажных напряжений. Повышение ударозащитных характеристик тросового виброизолятора при ударах обусловлено увеличением рабочего хода за счет обеспечения возможности работы упругофрикционного элемента на поперечный изгиб его участков, расположенных между втулками 3 и 4 и между втулками 4 и 5 в отличие от прототипа, который может работать только на растяжение-сжатие. Изотропность упруго-фрикционных свойств виброизолятора обеспечивается большей равномерностью структуры упруго-фрикционного элемента по всему его объему и всем направлениям действующих нагрузок за счет различных направлении навивки троса в слоях.

Формула изобретения

Тросовый виброизолятор, содержащий многослойный упругофрикционный элемент из отрезка троса, навитого с последовательным огибанием полых втулок, расположенных с шагом S одна параллельно другой, и крепежных направляющих втулок с образованием на них возвратной петли, одни из которых предназначены для крепления вибрирующего объекта, a другие виброизолируемого объекта, отличающийся тем, что крепежные направляющие втулки установлены с образованием ими равностороннего треугольника, центры полых втулок смежных параллельных рядов смещены относительно друг друга на величину 0,5S, а отрезок троса в каждом чередующемся слое упругофрикционного элемента навит на полые втулки рядами в направлениях, параллельных каждой из сторон треугольника.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3

findpatent.ru



Изобретение относится к канатным демпферам, а также к средствам для крепления канатов и может быть использовано в любой отрасли машиностроения для защиты от вибрации приборов и оборудования. Тросовый виброизолятор содержит две разъемные обоймы, каждая из которых выполнена из двух сопрягаемых частей с отверстиями, выполненными для размещения в них возвратных петель троса, два резьбовых пальца с шайбами и гайками, предназначенные для взаимной ориентации частей обойм и для крепления виброизолятора, а также тросовые упругогистерезисные элементы. Обоймы выполнены в виде цилиндрических тел вращения с осями, повернутыми друг относительно друга на 90, а упругогистерезисный тросовый элемент выполнен из двух секций, первая из которых выполнена в виде пространственного змеевика с протяженными криволинейными участками и возвратными петлями, которые расположены на поверхности четвертой части тороида вращения. причем возвратные петли секции защемлены в торцах разъемных обойм, вторая секция упругогистерезисного тросового элемента выполнена в виде пространственного змеевика с криволинейными участками и возвратными петлями, которые расположены на поверхности сферы, резьбовые пальцы выполнены с коническими головками, в которых выполнены круглые полупазы для фиксации возвратных петель троса первой секции. Внедрение виброизолятора позволит снизить уровень вибронапряженности деталей и узлов механизмов, приборов и оборудования и, тем самым, повысить их надежность и долговечность, а также повысить безопасность грузов ответственного значения при их транспортировке.

Изобретение относится к канатным демпферам, а также к средствам для крепления канатов и может быть использовано в любой отрасли машиностроения для защиты от вибрации приборов и оборудования.

Известны тросовые виброизоляторы уголкового типа, представляющие собой Г-образно изогнутый отрезок троса, защемленный по концам отрезков троса в обоймах с резьбовыми пальцами. В таких конструкциях для сохранения прямолинейности отрезков троса применяют специальные втулки или дополнительные обоймы, надетые на трос и размещенные в местах Г-образного изгиба троса (см., например, Ильинский B.C. Защита РЭА и прецезионного оборудования от динамических воздействий.// М.: Радио и связь, 1982, с.257 или Чегодаев Д.Е., Пономарев Ю.К. Демпфирование. – Самара: Изд-во СГАУ, 1997, с.275).

В этих конструкциях радиусный участок троса протяженностью приблизительно до трети длины всего упругогистерезисного тросового элемента выключен из работы из-за его фиксации втулкой или дополнительной обоймой. В этой связи эффективность тросового виброизолятора уменьшается. Кроме того, торцы втулок или дополнительных обойм являются концентраторами напряжений для тросовых участков, вследствие чего уменьшается ресурс тросового виброизолятора. Кроме того, у всех вышеуказанных виброизоляторов имеется слабое место – крепление отрезков троса в концевых обоймах. При интенсивной вибрации и ударах отрезки тросов вылезают из своих гнезд и виброизолятор выходит из строя.

Наиболее близким техническим решением к предполагаемому изобретению является тросовый виброизолятор (пример конкретного выполнения) по патенту №2082039 «Способ формирования упругогистерезисных элементов тросовых виброизоляторов», авторы:

Пономарев Ю.К. и др., МПК F 16 F 7/14, опубл. 20.06.97., бюлл. №17. Представленные на фиг.5…10 прототипа конструкции тросовых виброизоляторов снабжены обоймами, каждая из которых состоит из двух частей, сопрягаемых друг с другом и предназначенных для крепления в них возвратных петель троса. В обоймах выполнены отверстия, сообщающиеся между собой полостями, выполненными для размещения в них возвратных петель троса. Каждая обойма снабжена резьбовыми шпильками или резьбовыми пальцами, предназначенными для взаимной ориентации обоих частей обоймы и стягивания ее гайками, а также для закрепления виброизолятора на вибрирующем и виброизолируемом объекте.

Однако, тросовые виброизоляторы, представленные на фиг.5…10 прототипа имеют существенный недостаток: ограниченность области применения в силу своих конструктивных особенностей, а именно, оси обойм виброизолятора совпадают, виброизолятор работоспособен только вдоль этой оси. На практике часто возникают ситуации, когда потребно взаимноперпендикулярное расположение этих осей.

Техническим эффектом, на достижение которого направлено создание изобретения является расширение диапазона применения тросовых виброизоляторов при сохранении высокой эффективности, надежности и ресурса.

Технический эффект достигается тем, что тросовый виброизолятор, содержащий две разъемные обоймы, каждая из которых состоит из двух сопрягаемых частей с отверстиями, выполненными для размещения в них возвратных петель троса, два резьбовых пальца с гайками и шайбами,

предназначеных для взаимной ориентации частей обойм и для крепления виброизолятора, а также тросовые упругогистерезисные элементы отличается тем, что обоймы выполнены в виде цилиндрических тел вращения с осями, повернутыми друг относительно друга на 90, а упругогистерезисный тросовый элемент выполнен из двух секций, первая из которых выполнена в виде пространственного змеевика с протяженными криволинейными участками и возвратными петлями, лежащими на поверхности четвертой части тороида вращения, причем возвратные петли секции защемлены в торцах разъемных обойм, вторая секция упругогистерезисного тросового элемента выполнена в виде пространственного змеевика с криволинейными участками и возвратными петлями, лежащими на поверхности сферы, резьбовые пальцы выполнены с коническими головками, в которых выполнены круглые полупазы для фиксации возвратных петель троса первой секции.

На фиг.1 показан предлагаемый тросовый виброизолятор, главный вид.

На фиг.2 показан вид А.

На фиг.3 показан вид Б.

На фиг.4 показано крепление второй секции упругогистерезисного тросового элемента в нижней половине обоймы. При этом верхняя половина обоймы условно не показана.

Виброизолятор включает две обоймы, каждая из которых состоит из верхней половины обоймы 1 и нижней половины обоймы 2, стянутых резьбовыми пальцами 3 с гайками 4 и шайбами 5. Упругогистерезисные тросовые элементы выполнены в виде двух секций: тороидальной 6 и сферической 7. Головки 8 резьбовых пальцев 3 выполнены коническими с круглыми полупазами 9 и ответными круглым

poleznayamodel.ru

Виброопоры ⋆ payka.by

Резино-металлические опоры поглощают или значительно уменьшают кинетическую энергию движения деталей, узлов и агрегатов промышленного оборудования, дорожно-строительной техники и обрабатывающих станков. Идеальны для использования в машиностроении, производстве вентиляционных агрегатов и специального оборудования, а также в транспортной технике, сельскохозяйственной технике.

Тип опорыДиаметр рез. части D1, ммВысота рез. части H, ммМакс. нагрузка, кгРезьба D2 x L1, ммУсадка/Сдвиг, ммТвердость, по ШоруЦена, BYN
A, B, C881,8М3х100,64510
A, B, C1082,3М4х100,64510
A, B, C10102М4х100,84510
A, B, C10103,4М5х100,85510
A, B, C151012М5х1015510
A, B, C151012М6х1815510
A, B, C151510М4х101,36010
A, B, C151510М6х121,36010
A, B, C201517М6х181,25515
A, B, C202013М6х181,66015
A, B, C252523М6х182,160
A, B, C301541М8х231,15515
A, B, C302038М8х231,65515
A, B, C302529М8х232,16015
A, B, C303028М8х232,65515
А, B, C303038М8х232,67015
А, B, C403062М8х232,65520
А, B, C403087М8х232,67020
А, B, C404054М8х233,66020
А, B, C5020159М10х281,55525
А, B, C5025147М10х2825525
А, B, C5030125М10х282,56025
А, B, C5035110М10х25360
А, B, C504091М10х283,56025
А, B, C504582М10х2546025
А, B, C505076М10х254,56025
А, B, C506055М10х2855525
А, B, C507045М10х285,55525
А, B, C6040180М10х283,56025
А, B, C6050149М10х284,56025
А, B, C6060110М10х284,96025
А, B, C7035298М10х252,960
А, B, C7045230М10х283,96025
А, B, C7050210М10х284,46025
А, B, C7070190М12х375,55540
А, B, C7530340М12х372,55540
А, B, C7535330М12х372,760
А, B, C7540280М12х373,46040
А, B, C7550268М12х374,46040
А, B, C7555235М12х374,96040
А, B, C7560200М12х375,16040
А, B, C7575190М12х375,36040
А, B, C8080350М12х375,06045
А, B, C10030880М16х442,260
А, B, C10040670М16х443,260
А, B, C10050525М16х434,25560
А, B, C10050725М16х434,27060
А, B, C10055650М16х434,76560
А, B, C10060470М16х435,260
А, B, C10065450М16х435,360
А, B, C10070420М16х435,560
А, B, C10075390М16х435,760
А, B, C10080370М16х435,960
А, B, C10090350М16х436,260
А, B, C100100М16х4360
А, B, C12080М16х4360
А, B, C150751196М16х446,760

Резиновые опоры Тип D

Кроме резиновых подкладок и ковров часто применяют резино-металлические опоры, в кото­рых резиновый упругий элемент скреплен с металлической арма­турой. Их можно надежно прикреплять к машине с регулировкой по высоте.

ТипДиаметр резиновой части D1, ммВысота резиновой части H, ммМаксимальная нагрузка, кгРезьба D2 x L1, ммУсадка/Сдвиг, ммТвердость, по шкале ШораЦена, BYN
D201550М6х183,75605
D255М8х583,75705
D4030170М8х237,55515
D509М10х505510
D5030350М10х287,56020
D5030350М10х587,55525
D6040560М12х28106030
D6040560М12х48105535
D7515М12х725515
D7540960М14х37105535
D100502000М16х4112,55540
D15050н/дМ20х42н/д60
D200100н/дМ20х47н/д60

Опоры для станков

Предназначены для виброизоляции промышленного оборудования и станков, средних и крупных размеров с жесткими станинами.

НаименованиеМинимальные/максимальные рабочие нагрузки, кгПредел регулирования по высоте при установке станков, ммДиаметр посадочного отверстия/ Резьба шпильки, ммВертикальная частота в диапазоне рабочих нагрузок, ГцГабаритные размеры, D x L, ммМасса, кгЦена, BYN
SV M820-8040от 8,5 / М82040 х 630,09120
KA-01 M1050 – 30025-35от 10 / М102080 х 1250,325
KA-01 M1250 – 30025-35от 12 / М122080 х 1250,325
ОВ-7050 – 50030от 12 / М122070 х 1100,430
ОВ-31М250 – 450015,6от 16 / М1620145 х 1301,5640
LME185до 500012от 20 / М2020185 х 1302,5110
LME230до 700012от 24 / М2420230 х 2005,5195
LME3154500-900012от 30 / М3020315 х 20011475

Опоры для оборудования

Предназначены для виброизоляции промышленного  и пищевого оборудования, средних и крупных размеров с жесткими станинами. Основание не скользящая резина 70 Shore, декоративное покрытие металла хромом. Могут изготавливаться из нержавеющей стали AISI 304.

НаименованиеДиаметр основания D, ммРезьба и высота шпильки М х L, ммВысота Н, ммМаксимальная нагрузка, кгЦена, хром, BYNЦена, нерж. сталь, BYN
AK 06 105060М10 х 50322002540
AK 06 125060М12 х 50322003050
AK 08 127080М12 х 65354003555
AK 08 141080М14 х 70355004060
AK 10 1210100М12 х 100454505080
AK 10 1410100М14 х 100455005585
AK 10 1610100М16 х 100456006090
AK 12 1410120М14 х 100475006590
AK 12 1610120М16 х 1004780075120
AK 12 2015120М20 х 15047100080130
AK 14 1615140М16 х 100531500100160
AK 14 2015140М20 х 150532000120180

Резиновые опоры с регулировкой

Амортизирующая ножка с резьбовой шпилькой для выравнивания и точной регулировки высоты установки.

НаименованиеДиаметр основания D, ммРезьба и высота шпильки, G х L, ммВысота Н, ммМакс. нагрузка, кгЦена, BYN
25/5-425М8 х 585505
50/7-450М8 х 78712010
50/9-450М10 х 50915010
75/15-575М10 х 70 (100)1525015
75/15-475М12 х 721525015

Виброопоры LF тип 2

Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют 2 монтажных отверстия в основании для надежной фиксации. Несущая способность опор 9….220 кг.

payka.by
