Содержание

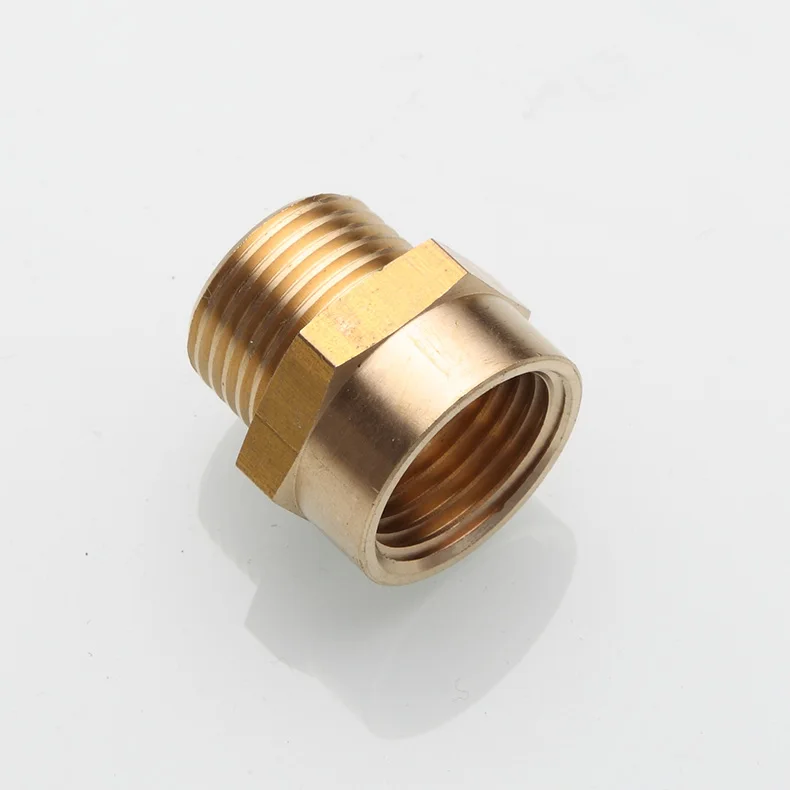

STOUT Переходник 20xG 1/2″ с внутренней резьбой для труб из сшитого полиэтилена аксиальный

Описание товара

Фитинги STOUT являются универсальными и используются в системах питьевого водоснабжения и отопления. Фитинги выполнены из высококачественной латуни по стандарту UNI EN 12165 (- CW617N – CuZn40Pb2:ЛС 59-1 Латунь водопроводная). Широкая номенклатура фитингов STOUT позволяет легко собирать системы любой сложности. Фитинги STOUT обеспечивают повышенную надёжность соединений системы, потому что имеют полный упорный буртик.

Общая информация

Подгруппа:  для труб из сшитого полиэтилена

Область применения:  для дома, для квартиры

Технические характеристики

Страна производитель Италия

Максимальное рабочее давление, бар:   10

Направление:   Отопление, водоснабжение

Материал изготовления:  латунь

Диаметр подключения, дюйм:  1/2

Тип резьбы:  наружная

Тип фитинга:  резьбовой

Тип монтажа:  резьбовое соединение

Вид фитинга:  переходник

Максимальная рабочая температура, С:  120

Минимальная рабочая температура, С:  -20

Диаметр подключения Stout:   20×1/2


Таблица соответствия Ду, DN диаметров номинальных = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN

Таблица соответствия Ду, DN диаметров номинальных= “условных проходов” = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN. DN крана (Ду), DN задвижки (Ду), DN фланца (Ду), DN мутфты (Ду), DN трубы (Ду), DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду).

  • DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП – трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС – трубы стальные электросварные по ГОСТ 10704-91
  • БШ – трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная – ПЭ, ПП, ПВХ….
Соответствие Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Номинальный (Условный)
диаметр Ду – устарело , DN
Диаметр NPS в дюймах,
в т.ч. диаметр
резьбы G”
Наружный диаметр трубы D, мм
DIN / EN ВГП ЭС, БШ Полимерная
10 3/8″  17,2 17 16 16
15 1/2″  21,3 21,3 20 20
20 3/4″  26,9 26,8 26 25
25 1″  33,7 33,5 32 32
32 1 1/4″  42,4 42,3
42
40
40 1 1/2″  48,3 48 45 50
50 2″  60,3 60 57 63
65 2 1/2″  76,1 75,5 76 75
80 3″  88,9 88,5 89 90
90 3 1/2″  101,6 101,3 102 110
100 4″  114,3 114 108 125
125 5″  139,7 140 133 140
150 6″  168,3 165 159 160
160* 6 1/2″  177,8 180 180
175** 7″  196,7 193,7 200
200 8″  219,1  – 219 225
225 9″  244,5  – 245 250
250 10″  273  – 273 280
300 12″  323,9  – 325 315
400 16″  406,4  – 426 400
500 20″  508  – 530 500
600 24″  609,6  – 630 630
800 32″  812,8  – 820 800
1000 40″  1016  – 1020 1000
1200 48″  1219,2  – 1220 1200
* Допускается применять только для гидравлических и пневматических устройств.
** Для арматуры общего назначения применять не допускается.
  • Обычно для маркировки размера труб / арматуры / насосов / фланцев  в дюймах, как Вы заметили, используют понятие NPS = Nominal Pipe Size или “Номинальный размер трубы “. Его метрический эквивалент называется DN = Diametre Nominel, по русски это – “условный проход” (русское обозначение Ду – устарело и теперь это тоже DN)
  • DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
  • ВГП – трубы стальные водогазопроводные ГОСТ 3262-75
  • ЭС – трубы стальные электросварные по ГОСТ 10704-91
  • БШ – трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
  • Полимерная – ПЭ, ПП, ПВХ….

Таблица соответствия Ду, DN, резьб и наружных диаметров труб из чугуна GG (СЧ) и GGG (ВЧШГ), сталь, ПВХ  (PVC) , ПЭ (PE).  Наружный (внешний) диаметр в мм. Таблица для Ду25-1200.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование – стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…. / / Трубы, трубопроводы. Диаметры труб и другие характеристики.  / / Таблица соответствия Ду, DN, резьб и наружных диаметров труб из чугуна GG (СЧ) и GGG (ВЧШГ), сталь, ПВХ  (PVC) , ПЭ (PE).  Наружный (внешний) диаметр в мм. Таблица для Ду25-1200.

Таблица соответствия Ду, DN, резьб и наружных диаметров труб из чугуна GG (СЧ) и GGG (ВЧШГ), сталь, ПВХ  (PVC) , ПЭ (PE).  Наружный (внешний) диаметр в мм. Таблица для Ду25-1200.

Наружный диаметр наиболее распространенных труб из различных материалов в мм.
условный, Ду, DN Чугун Сталь ПВХ ПЭ
GGG GG

Тип один (“евро”)

Тип 2  (“сортамент”)

25 39 31,8 30 или 32 32 32
32 46 42,4 42 40 40
40 56 56
48,3
48 50 50
50 66 66 60,3 57 63 63
65 82 76 76 75 75
80 98 98 88,9 89 90 90
100 118 118 114 108 110 110
125 144 144 139 139 140 140
150 170 170 159 159 160 160
175 196 193,7 практически не
используется
200 200
200 222 222 219,1 219 225 225
225 247 245 практически не
используется
250 250
250 274 274 273 273 280 280
300 326 326 323,9 325 315 315
350 378 378 355,6 377 355 355
400 429 429 406 426 400 400
450 480 480 457,2  – 450 450
500 532 532 508 530 500! 560!
600 635 635 610 630 630  630
700 738 738 711,2 720 710 710
800 842 842 812,8 820 800 800
900 945 945 914,4 920 900 900
1000 1048 1048 1016 1020 1000 1000
1100 1152  1152  –
1200  1255  1255 1220,8 1220 1200 1200



Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

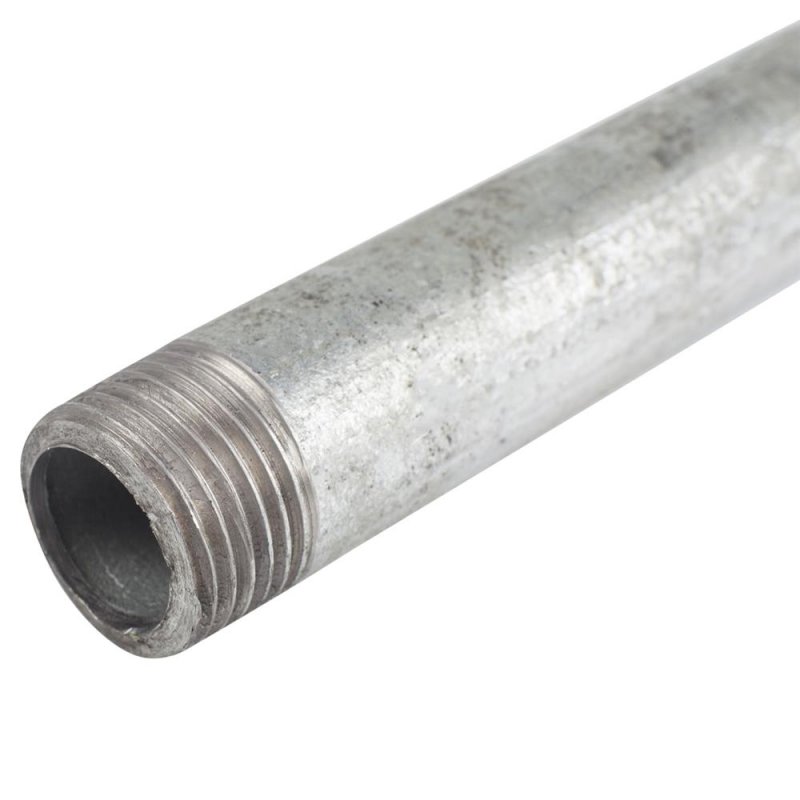

Черная гибкая труба с резьбой 1 дюйм

Черная ковкая труба с резьбой 1 дюйм BSP с конической резьбой

Обратите внимание на следующее:

Труба в один дюйм имеет номинальный диаметр, это не 1 дюйм, наружный диаметр примерно 34 мм.

Черная труба – это общий термин, она не покрыта и не окрашена в черный цвет – это цвет оксида металла, образующегося в процессе производства.

  • Концы каждой детали очищены от заусенцев на шлифовальном камне и очищены проволочным кругом для уменьшения острых заусенцев.
  • Визуальный осмотр на наличие дефектов
  • Подлинная резьба BSP на трубе со средней стенкой — это НЕ декоративный кабелепровод ERW диаметром 1 мм с воображаемой резьбой.
  • Отделка натуральной мельницы – Труба без красного оксида
  • конкурентоспособных цен, к которым привыкли наши клиенты
  • Дополнительный сервис Любые вопросы по отделке, длинам конфигураций, консультациям по дизайну или вообще о чем угодно. Просто спросите.

Качество всех резьб проверяется визуально. Могут быть некоторые дефекты, наиболее заметными при тщательном осмотре будут 3 набора точек, где губки нашего резьбонарезного станка удерживают трубу во время процесса нарезания резьбы. это сырой промышленный продукт, ничто не повлияет на целостность продукта

Люди называют это по-разному, возможно, вы знаете это как газовая бочка, паровая труба, напорная труба, черное железо, ковкая труба или даже труба или трубка с синей лентой.

Как бы вы это ни называли, если вы ищете трубу с номинальным диаметром 1 дюйм для ввинчивания в фитинги из ковкого чугуна, это именно та труба, которую вы ищете. изделие готово к использованию, выберите оба конца с резьбой из вариантов выше, у нас даже есть вариант с резьбой на одном конце, если вы собираетесь приваривать один конец

Может быть, вы ищете компоненты для изготовления мебели в индустриальном стиле или полки в сборе, это подойдет и будет выглядеть аутентично.

, как указано выше, если вы хотите, чтобы ваши разработки прошли двойную проверку или возникли другие технические вопросы, мы будем рады услышать от вас, это все часть нашего сервиса.

Ниппель из оцинкованной трубы, 1 дюйм x Close – PRM Filtration

ОТКАЗ ОТ ГАРАНТИЙ; ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ
Мы не гарантируем, не заявляем и не гарантируем, что использование вами нашего сервиса будет бесперебойным, своевременным, безопасным или безошибочным.

Мы не гарантируем, что результаты, которые могут быть получены при использовании службы, будут точными или надежными.

Вы соглашаетесь с тем, что время от времени мы можем удалить услугу на неопределенный период времени или отменить услугу в любое время без предварительного уведомления.

Вы прямо соглашаетесь с тем, что вы используете или не можете использовать сервис на свой страх и риск. Сервис и все продукты и услуги, предоставляемые вам через сервис (за исключением случаев, прямо указанных нами) предоставляются «как есть» и «как доступно» для вашего использования, без каких-либо заявлений, гарантий или условий любого рода, явных или явных. подразумеваемые, включая все подразумеваемые гарантии или условия товарной пригодности, товарного качества, пригодности для определенной цели, долговечности, правового титула и ненарушения прав.

Ни при каких обстоятельствах Product Recovery Management, Inc. (PRM), наши директора, должностные лица, сотрудники, аффилированные лица, агенты, подрядчики, стажеры, поставщики, поставщики услуг или лицензиары не несут ответственности за любые травмы, убытки, претензии или любые прямые , косвенные, случайные, штрафные, специальные или косвенные убытки любого рода, включая, помимо прочего, упущенную выгоду, упущенный доход, потерянные сбережения, потерю данных, затраты на замену или любые аналогичные убытки, независимо от того, основаны ли они на договоре, гражданском правонарушении (включая небрежность), строгая ответственность или иное, возникающее в результате использования вами любого сервиса или любых продуктов, приобретенных с использованием сервиса, или по любым другим претензиям, каким-либо образом связанным с использованием вами сервиса или любого продукта, включая, помимо прочего, , любые ошибки или упущения в любом содержимом, а также любые потери или ущерб любого рода, понесенные в результате использования службы или любого содержимого (или продукта), опубликованного, переданного или иным образом предоставленного через службу, даже если об этом было сообщено их возможность.Поскольку в некоторых штатах или юрисдикциях не допускается исключение или ограничение ответственности за косвенные или случайные убытки, в таких штатах или юрисдикциях наша ответственность ограничивается в максимальной степени, разрешенной законом.

РАЗДЕЛ 14 – КОМПЕНСАЦИЯ

Вы соглашаетесь возмещать ущерб, защищать и ограждать от ответственности Product Recovery Management, Inc. (PRM) и нашу материнскую компанию, дочерние компании, филиалы, партнеров, должностных лиц, директоров, агентов, подрядчиков, лицензиаров, поставщиков услуг , субподрядчиков, поставщиков, стажеров и сотрудников от любых претензий или требований, включая разумные гонорары адвокатов, предъявленных какой-либо третьей стороной из-за или в результате нарушения вами настоящих Условий обслуживания или документов, которые они включают посредством ссылки, или вашего нарушения какого-либо закона или прав третьих лиц.


ОТПРАВКА И ДОСТАВКА

Заказы обычно отправляются с нашего предприятия в Северной Каролине в течение 1-2 рабочих дней после оплаты. Очень важно, чтобы правильный адрес доставки был введен при оформлении заказа. Мы не несем ответственности за неверные или недоставленные адреса. Доставка рассчитывается автоматически с использованием текущих опубликованных тарифов. Покупатель оплачивает все расходы по доставке. Большинство заказов будут отправлены через USPS, UPS или Fedex в зависимости от размера и веса.Мы оставляем за собой право выбирать, через какого перевозчика мы отправляем товары, чтобы предложить вам самую низкую доступную цену. Из-за размера и веса определенных предметов иногда мы не можем отправить их нашими обычными способами (UPS, USPS и т. д.). получить очень хорошую ставку. Мы будем рады получить расчет стоимости перевозки негабаритных/тяжеловесных товаров до того, как покупка будет завершена. Для точного расчета укажите: Адрес доставки с почтовым индексом Является ли адрес доставки коммерческим или жилым При наличии на объекте погрузочно-разгрузочной платформы и оборудования (вилочного погрузчика) Мы прилагаем все усилия, чтобы ускорить вашу доставку.Однако, как только товар отправлен, время доставки находится вне нашего контроля.

ОБМЕН: Мы заменим товары, если они неисправны или повреждены. Если вам необходимо обменять дефектные или поврежденные товары, свяжитесь с нами по электронной почте и отправьте товар в Product Recovery Management, Inc. Возврат/обмен – 200 20th Street, Butner, North Carolina 27509. чтобы связаться с нами. Мы не можем принять обмен, если вы не связались с нами в первую очередь.

Размеры ниппелей с резьбой и фитинги из оцинкованной трубы

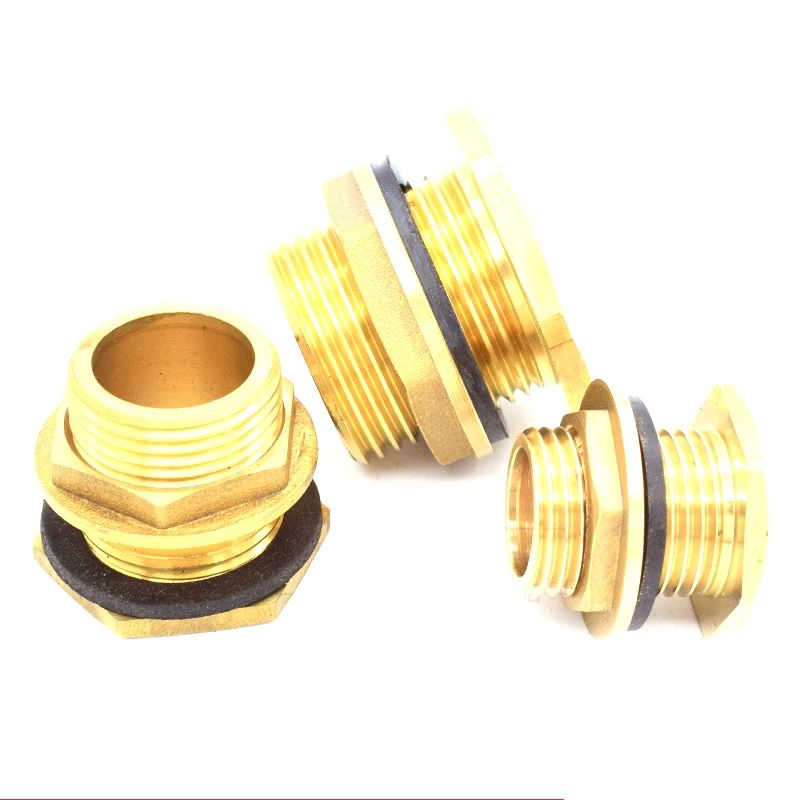

Резьбовые фитинги из углеродистой стали

Резьбовые ниппели

1/2″ изготовлены из высококачественной углеродистой стали с гальваническим покрытием, также доступны в широком диапазоне размеров.

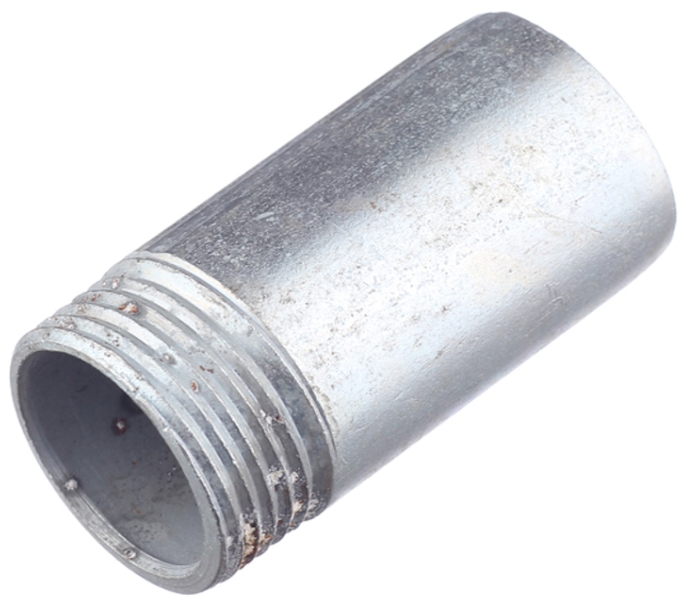

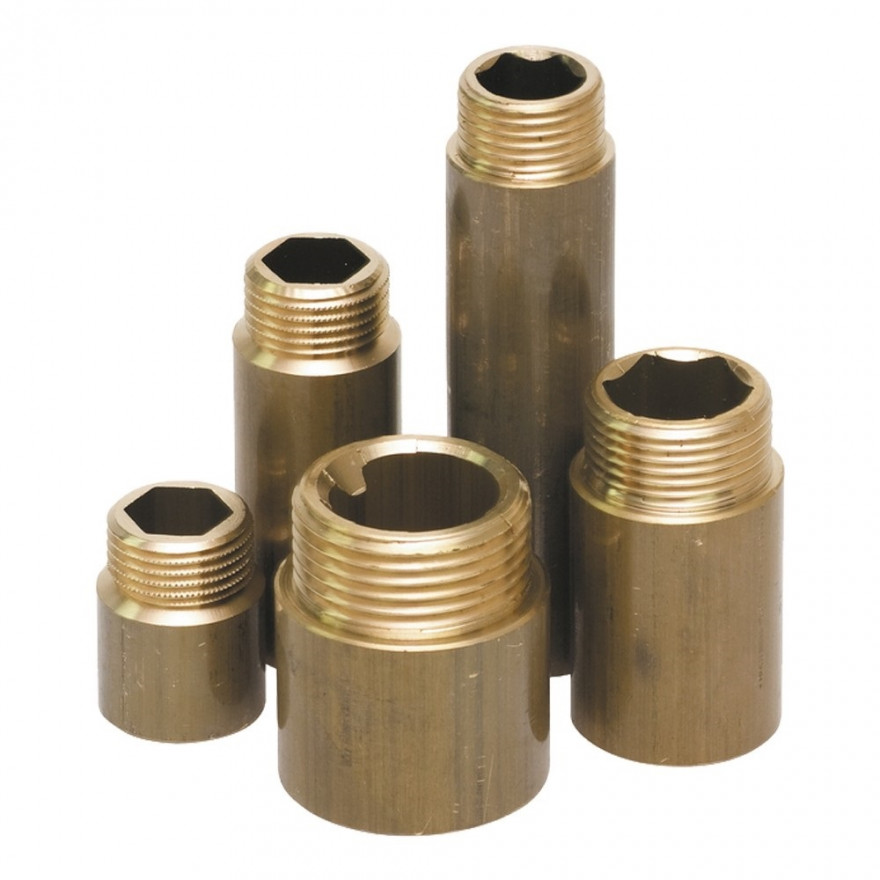

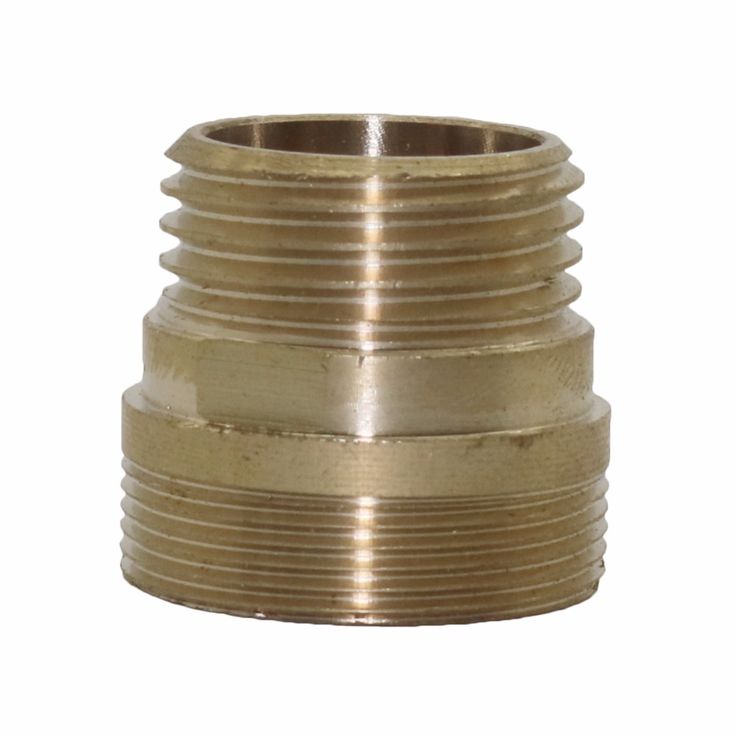

Трубные ниппели

представляют собой короткий отрезок трубы с внешним резьбовым концом, он обычно используется в трубопроводах малого диаметра в пределах 4 дюймов для соединения труб.

Резьба на двух концах может быть одного или разных типов, например, ниппели с резьбой NPT и BSP.

Резьбовые трубные ниппели Размеры

Резьбовые трубные ниппели Размеры

Стандарт

: АСМЭ Б16.11, БС 3799

Диаметр: 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2 ″, 3″, 4″

Номинальное давление: STD/Sch50, XS/Sch 80.

Тип конца: TBE, TOE, Male, Female

Тип резьбы: NPT, BSPP, BSPT, PF, PT

Поверхность: антикоррозийное масло, оцинкованное или с полиэтиленовым покрытием.

Марки материала резьбового ниппеля BSP

Нержавеющая сталь

: ASTM A182 F304/304L, F304H, F316/316L, F310, F317, F321

Легированная сталь

: ASTM A182 F1, F5, F9, F11, F12, F22, F91

Дуплексная сталь

: ASTM A182 F51, F53, F55, S 31803, S 32205, S 32550, S 32750, S 32760

Углеродистая сталь

: ASTM A105, A694 F52, F60, F65, F70, A350 LF2, LF3

Таблица весов трубных ниппелей

Трубный ниппель

TOE или TBE обычно имеет резьбу BSPP и NPT.Толщина обычно используется в расписании 80 и 160, а общая длина составляет 100 мм, 150 мм или по индивидуальному заказу.

Номинальный размер Вес/кг
Ду НПС Щ80/ Д=100 СЧ260 / Д=100
6 1/8 0,05
8 1/4 0,08
10 3/8 0.11
15 1/2 0,16 0,2
20 3/4 0,22 0,3
25 1 0,33 0,5
32 1 1/4 0,45 0,6
40 1 1/2 0,55 0,75
50 2 0.76 1,1
65 2 1/2 1,15 1,5
80 3 1,55 2,2
100 4 2,25 3,5

Оцинкованные фитинги для труб

Упаковка

Мы пометили все трубные ниппели с указанием марки, номера партии, размера, стандарта и давления. Рабочие покрыли все оцинкованные трубные ниппели антикоррозионным маслом, затем поместили резьбовые фитинги из кованой стали в полиэтиленовый пакет по отдельности, упаковали их в картонные и деревянные ящики, наконец, связали пакеты нейлоновой веревкой.

Прозрачные этикетки прикреплены снаружи упаковки для облегчения идентификации количества и идентификатора продукта. большое внимание уделяется во время эксплуатации и транспортировки.

Ниппели для оцинкованных труб

Осмотр

  1. Визуально проверьте поверхность ниппелей из углеродистой стали. Такие как вмятины, штампы, пористость, подрезы.
  2. Проверьте маркировку. Например, размер, код материала, класс материала, толщина, тепло №
  3. Измерьте размеры.Например, внешний диаметр, толщина, длина резьбы.
  4. Проверьте резьбу резьбового ниппеля с помощью проходного/непроходного калибра.
  5. Проверка толщины оцинкованного покрытия кованых фитингов.

Преимущества

  • Хорошее качество
  • Быстрая доставка
  • Безопасный пакет
  • Обильный запас
  • Разумная цена
  • Надежная поставка

ДОМАШНЯЯ КЛИНИКА; Крепление и изменение резьбовой трубы

ДОМА, которые были построены в течение последних 30 лет, имеют водопроводные трубы из меди или, возможно, из пластика.Медь относительно легко установить, потому что она легкая, и ее части можно соединить, припаяв их друг к другу. Пластиковые трубы легкие, недорогие, а их части обычно соединяются растворителем.

Однако в старых домах может быть сеть труб из оцинкованной стали. Стальные трубы обладают высокой прочностью и стоят недорого. Они оцинкованы, покрыты цинком, чтобы противостоять ржавчине и коррозии. Стальная труба без оцинкованного покрытия называется «черная труба» и может использоваться для газопроводов или радиаторных линий.Стальная труба не спаивается и не склеивается; вместо этого она соединена резьбой, поэтому ее часто называют «трубой с резьбой».

Не все трубы с резьбой изготавливаются из стали. В некоторых домах трубы могут быть латунными. Латунная труба лучше стальной, потому что она устойчива к ржавчине и с меньшей вероятностью подвержена коррозии или накоплению накипи. Если у вас есть стальные или латунные трубы, вы должны знать основы работы с трубой с резьбой, чтобы вы могли производить ремонт или модификацию.

При заказе трубы необходимо указать необходимый диаметр и длину трубы.Резьбовые трубы доступны диаметром 3/8, 1/2, 3/4 и 1 дюйм, причем диаметры 1/2 и 3/4 дюйма наиболее распространены в домашних системах. Эти размеры относятся к внутреннему диаметру.

Длина должна включать расстояние между фурнитурой и дополнительный вылет фурнитуры. Если вы используете 1/2-дюймовую трубу, добавьте 7/16 дюйма на конец; и добавьте 1/2 дюйма на конец для 3/4-дюймовой трубы. Поэтому, если вы планируете использовать 3/4-дюймовую трубу для соединения двух фитингов на расстоянии 36 дюймов друг от друга, вам понадобится труба длиной 37 дюймов (добавив 1/2 дюйма на каждом конце, чтобы обеспечить проникновение в фитинги).

Трубная резьба коническая — резьба ближе к концу меньше в диаметре, чем резьба ближе к середине трубы — поэтому они затягиваются при скручивании в муфту. Перед скручиванием деталей наружная резьба должна быть герметизирована шовным герметиком или тефлоновой трубной лентой. Это сделает соединения устойчивыми к ржавчине, а также герметизирует и смазывает их.

Нанесите шовный герметик на концы труб, используя ровно столько, чтобы равномерно заполнить резьбу. Не покрывайте внутреннюю часть фитинга.Тефлоновая лента для труб является отличной заменой шовного герметика. Оберните ленту по часовой стрелке вокруг нитей. Достаточно двух витков, но они должны быть достаточно тугими, чтобы нити были видны.

Естественно, для работы с трубой с резьбой потребуются инструменты. Если вы планируете произвести обширную модификацию, будет полезно взять напрокат труборез, развертку для удаления заусенцев вокруг конца только что отрезанной трубы, трубные тиски, а также ложу и матрицу. Для мелкого ремонта проще пойти в хозяйственный магазин или к поставщику сантехники, чтобы они обрезали и нарезали трубу.Иногда можно найти уже обрезанную трубу и нарезанную резьбу.

Чтобы закрутить трубу, вам понадобятся трубные ключи. Трубный ключ (другое название трубного ключа – ключ Стилсона. Некоторые люди называют его разводным ключом, но это неправильно) имеет подвижную подпружиненную губку (так называемую «крючковую губку») с острыми краями. зубы. Гаечный ключ отрегулирован так, что он просто захватывает трубу; когда рукоятку тянут, губка крючка впивается в трубу и крепко ее захватывает. Нажатие на рукоятку освобождает захват.Трубные ключи бывают разной длины, но для большинства работ достаточно двух 10-дюймовых ключей.

При сборке или разборке соединения необходимо использовать два ключа — один для скручивания трубы, другой, удерживающий ключ, для удержания соседних фитингов и предотвращения их ослабления. Ошибка, которую совершает большинство самодельщиков, заключается в перетягивании фитингов. С новым фитингом поворачивайте трубу до тех пор, пока не будут видны только три резьбы.

Если вам нужно переделать фитинг, добавьте несколько витков, чтобы получить плотную посадку.Однако труба ни в коем случае не должна проникать в фитинг настолько глубоко, чтобы была закрыта вся резьба.

Заменить кусок поврежденной трубы между двумя существующими фитингами не так просто, как может показаться на первый взгляд. Здесь необходимо использовать два коротких отрезка трубы и соединить их между собой дополнительным фитингом, называемым штуцером. Муфта состоит из трех частей: двух накидных гаек и кольца или соединительной гайки. На каждый конец трубы крепится одна накидная гайка. Поворачивая кольцевую гайку, узел стягивается и затягивается.

Латунная щеточная насадка 1 дюйм – трубная резьба 1 дюйм

Коронавирус (COVID-19) Обновление: мы открыты и здесь, чтобы помочь!

Коронавирус (COVID-19) Обновление: мы открыты и здесь, чтобы помочь!

Дома Фитинги и аксессуары для садовых шлангов 1-дюймовая латунная щеточная насадка – 1-дюймовая трубная резьба (NPT)
Длина 8 дюймов
Резьба Внутренняя трубная резьба 1 дюйм (npt)

Прямой заводской шланг

Нить Подходит ко всем фитингам для садовых шлангов Диаметр потока воды 1/2 дюйма Внутренний диаметр .500 дюймов Функции Прецизионная обработка и твердость…

Посмотреть полную информацию

Прямой заводской шланг

Нить Подходит ко всем фитингам для садовых шлангов Диаметр потока воды 1/2 дюйма Внутренний диаметр .510 дюймов Функции Прецизионные литые уплотнения для …

Посмотреть полную информацию

Прямой заводской шланг

Внутренний диаметр .355 дюймов Функции Цинковое покрытие для отличной защиты от ржавчины Прокладка премиум-класса для работы без утечек Гравий промышленный…

Посмотреть полную информацию

Прямой заводской шланг

Наш запорный клапан для садового шланга из латуни промышленного качества обеспечивает герметичность.Муфта в виде гаечного ключа обеспечивает надежное соединение …

Посмотреть полную информацию

Прямой заводской шланг

Внутренний диаметр .500 дюймов Функции Пластик Женский ошейник в стиле “гаечный ключ” Прокладка Premium для герметичного соединения Этот 2-полосн…

Посмотреть полную информацию

Вы только что просмотрели

Удалить недавно просмотренные

Все, что вам нужно знать о размерах трубной резьбы

Найдите правильный размер трубной резьбы

Трубная резьба и размеры фитингов относятся к физическим размерам фитингов, но не обязательно указывают размеры трубы.В сантехнической промышленности измерение размера резьбы называется «номинальным» размером трубной резьбы, который указывает внутренний диаметр размера трубы. Это различие может сбивать с толку, поскольку в отрасли существует несколько различных терминов, которые можно использовать, и если вы не уверены, что измерять и где вы можете получить фитинги неправильного размера.

Начнем с пары трубных фитингов с нормальной трубной резьбой — NPT называется национальной трубной резьбой, термин, определенный ANSI (Американским национальным институтом стандартов).Фитинги с резьбой NPT являются наиболее распространенной резьбой, используемой для общих целей, и имеют коническую резьбу, используемую для соединения и герметизации фитингов для использования с такими жидкостями, как воздух или газ.

Резьба NPT

Измерение A показывает внешний диаметр (или наружный диаметр) фитинга трубы для фитинга с наружной резьбой, а измерение B показывает верхний диаметр фитинга с внутренней резьбой. Это измерение указывает фактический физический размер фитинга — с помощью этого измерения мы можем соотнести этот размер с его номинальным размером трубы (или NPS), который используется более широко.В приведенной ниже таблице вы можете найти физические измерения размера резьбы (столбец 1 и столбец 2 имеют одинаковый размер) и сопоставить его с размером трубной резьбы в столбце 3. Чаще всего, когда мы говорим 1/2 дюйма в ссылка на размер трубы или размер фитинга, он относится к номинальному размеру, а не к фактическому диаметру, указанному в измерениях A и B.

9012 9019 9.0
US Трубопроводная информация Оцифровка информации
COL 1
(Размер A)
Col 2
(Размер A)
COL 3
(Размер B)
COL 4
OD
Доля Дюйм
Внешний диаметр
Десятичный Дюйм
Размер трубной резьбы
(Номинальный размер трубы)
Резьба
на дюйм
5/16 0.3125 1/16 27 27
13/32 0/405 1/8 27
35/64 0.540 1/4 18
43 / 64 0.675 3/8 18
27/32 0.840 0.840 1/2 14
1-3 / 64 1.050 3/4 14
1-5/16 1.315 1 1 11-1 / 2
1-21 / 32 1.660 1-1 / 4 11-1 / 2 11-1 / 2
1-29 / 32 1.900 1-1 / 2 11-1 / 2
2-3 / 8 2.375 2 11-1 / 2
2-7 / 8 2.875 2 -1/2 8
3-1/2 3,5 3 8
4 3-1 / 2 8
4-1 / 2 4-1 / 2 4 9 4 8
5-5 / 8 5.563 5 8
6-5 / 8 6 6 6 8 8
8-5 / 8 8 8 8
10-3 / 4 10.75 10 8
12-3/4 12,75 12 8



3

Спецификация труб

То, что вызывает недоумение у многих людей, как в отрасли, так и вне ее, – это толщина трубы, которая может варьироваться, даже если NPS остается неизменным.Толщина трубы, называемая в отрасли спецификацией, указывает, насколько толсты стенки трубы на самом деле, в то время как внутренний диаметр (или внутренний диаметр) по-прежнему является наиболее распространенным различием для соединения двух фитингов.

Резьба на дюйм или шаг резьбы

Измерение C показывает длину самих витков резьбы. Если мы внимательно посмотрим на эти витки, мы сможем измерить количество пиков и впадин, чтобы определить количество витков на дюйм (TPI) или шаг витков.Резьба NPT имеет угол резьбы 60°, основания и гребни плоские, а скорость конусности составляет 1 дюйм 16 дюймов (что означает, что размер трубы уменьшится на 3/4 дюйма по сравнению с 12 дюймами). Слева находится диаграмма, иллюстрирующая наиболее распространенные числа TPI или шаг резьбы — шаг можно измерить с помощью этой диаграммы (распечатайте до фактического размера) или с помощью калибра резьбы для большей ясности.

Другие примечания по размеру резьбы

В дополнение к этим трем основным отличиям потоков в отрасли используется множество сокращений, многие из которых неверны, и ваше беглое владение терминами может помочь избежать путаницы.Как упоминалось ранее, NPT указывает на определенный стандарт ANSI, но многие люди используют MPT/MIP и FPT/FIP взаимозаменяемо. MPT обозначает наружную трубную резьбу, а MIP обозначает наружную железную трубу, которые обозначают наружный фитинг с резьбой NPT. FPT означает «внутренняя трубная резьба», а FIP — «внутренняя железная труба», оба из которых обозначают фитинг с внутренней резьбой NPT. Помните, что не следует путать NPS (опять же номинальный размер трубы) с Национальным размером трубы, который НЕ является реальным обозначением. Кроме того, важно помнить, что если вы не чувствуете себя комфортно при измерении фитингов или труб, вам следует проконсультироваться с профессионалом и всегда помнить о том, что все ваши проекты соответствуют местным нормам и стандартам.

Таблица размеров трубных резьбовых соединений — стальная муфта

Резьбовое соединение (или муфта) (используемое в трубопроводах или сантехнике) представляет собой очень короткую трубу или трубку с резьбой на обоих концах, которая позволяет соединять две трубы или трубки вместе.

Hebei Sanvo является производителем и поставщиком качественных трубных муфт и экспортирует различные размеры стальных трубных муфт , включая трубные муфты из углеродистой стали, трубные муфты из нержавеющей стали, оцинкованные трубные муфты, черные трубные муфты, стандартные полные торговые муфты , стандартная половинная муфта, сверхтяжелая полная торговая муфта, сверхтяжелая полукоммерческая муфта, трубная муфта API Line и другие резьбовые трубные муфты.

Таблица размеров трубных резьбовых соединений выглядит следующим образом:

1, стандартные полные соединительные муфты

Муфты

Merchant Steel  Соответствуют ASTM A865, ASME B1.20.1
Размер: 1/8–6 дюймов
Примечания: 1/8–2 дюйма с прямой резьбой (NPS), 2,5–6 дюймов Коническая резьба (NPT).
Торговые муфты диаметром 2 дюйма доступны с конической резьбой как специальные.
Оцинкованные муфты гальванически покрыты цинком или погружением в горячий цинк; Муфты
Black с фосфатным покрытием или пескоструйной обработкой.


2, Стандартные полумуфты Стальные полумуфты

Merchant соответствуют ASTM A865, ASME B1.20.1
Размер: 1/8″-6″
Примечания: 1/8″-1″ с конической резьбой (NPT), 1 1/4″ -2” с прямой резьбой (NPS), 2,5”-6” с конической резьбой (NPT).
Торговые муфты диаметром 2 дюйма доступны с конической резьбой как специальные.
Оцинкованные муфты гальванически покрыты цинком или погружением в горячий цинк; Муфты
Black с фосфатным покрытием или пескоструйной обработкой.


3, Сверхтяжелые полные торговые муфты

Размер: 1/8–6 дюймов
Соответствует ASTM A865, ASME B1.20.1
Отделка: черная или оцинкованная


4, Сверхтяжелые полумуфты

Размер: 1/8–6 дюймов
Соответствует ASTM A865, ASME B1.20.1
Отделка: черная или оцинкованная


5, Соединительные муфты для трубопроводов API

Размер: 1/8–12 дюймов
Материал: API 5L Раздел 8
Размеры: API 5L, API 5B


6, гнездо стальной трубы ДИН2986/ЭН 10241/соединения стальной трубы

Размер: DN6-DN150
Соответствует DIN2986, EN10241
Материал: бесшовная стальная труба
Резьба: DIN2999, ISO7/1, BS21
Отделка: черная или оцинкованная

7, Резьбовые приварные патрубки с допуском UL/FM

Размер: 1/2″-2 1/2″(1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″)
Материал : Черная стальная труба, ASTM A53
Номинальное давление: 20.7 бар (300 фунтов/кв.

Добавить комментарий

Ваш адрес email не будет опубликован.
