Обзор бесшовных стальных труб: холоднокатаные и горячекатаные

Горячекатаная и холоднокатаная профильная труба является представителями класса бесшовных изделий, которые изготовляются с помощью прокатных агрегатов.

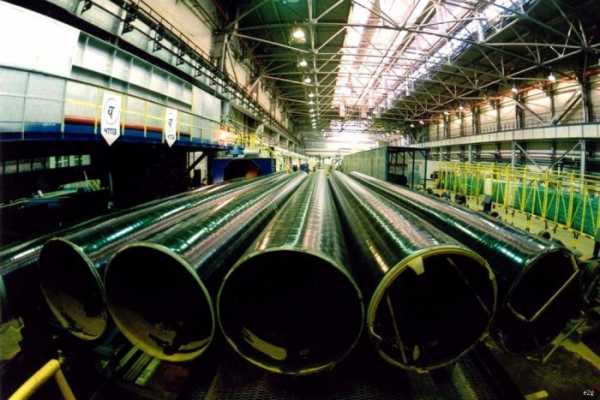

Горячекатаная и холоднокатаная труба

Такие изделия активно используются в самолетостроении, производстве автомобилей, в различных областях машиностроения, а также в добыче нефти и газа, химической и пищевой промышленности.

Cодержание статьи

Где используется горячекатаная труба?

Основная задача, которую выполняют подобные изделия, заключается в безопасной доставке рабочей среды без возникновения протечек, причем даже в том случае если эта среда находится в газообразном состоянии.

Благодаря тому, что в процессе производства используется углеродистая и легированная сталь, готовые изделия могут применяться для доставки химически активной среды, так как обладают высокими антикоррозийными характеристиками.

В зависимости от того, какой именно материал использован в процессе изготовления, горячекатаные изделия

подразделяются на несколько категорий:

1. Имеющие нормированные механические свойства.
2. Имеющие нормированный химический состав.
3. Изделия с нормированием и химических составов и механических свойств.
4. Имеющие нормирование испытательного гидравлического давления.
5. Нормирование контроля механических свойств на образцах и химических составов.

Различные технические характеристики определяют и сферу, где используются горячекатаные бесшовные трубы. Именно отсутствие каких-либо швов обеспечивает высокую функциональность и прочность подобных изделий.

Технические требования, предъявляемые к горячекатаным изделиям, определяются ГОСТ 8731-74, а сортамент – ГОСТ 8732-78.  В свою очередь сортамент холоднокатаных изделий определяется ГОСТ 8734-75, а технические требования ГОСТ 8733-74.

Как производится?

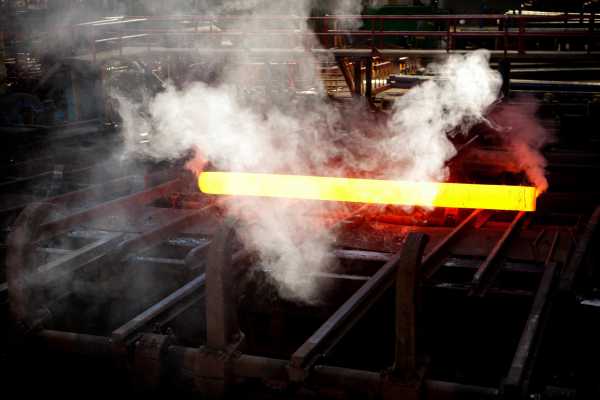

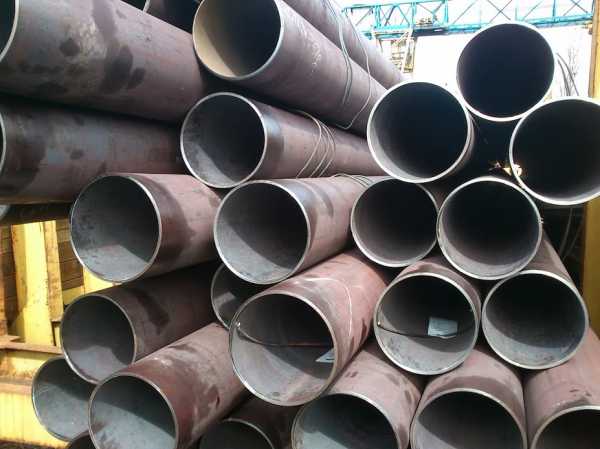

Для изготовления бесшовных горячекатаных труб применяется цельнолитая горячекатаная или кованая заготовка, которую разогревают до температуры +900º-1200º. Точные показатели температуры зависят от того, какая именно марка стали в данном случае используется.

Процесс производства происходит на так называемых трубопрокатных станах. В его результате получается изделие, имеющее весьма невысокие показатели точности проката, а также значительные допуски по толщине стенок. Да и качество ее поверхности оказывается достаточно низким.

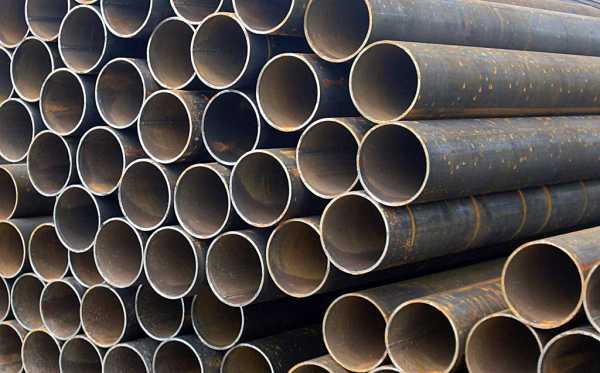

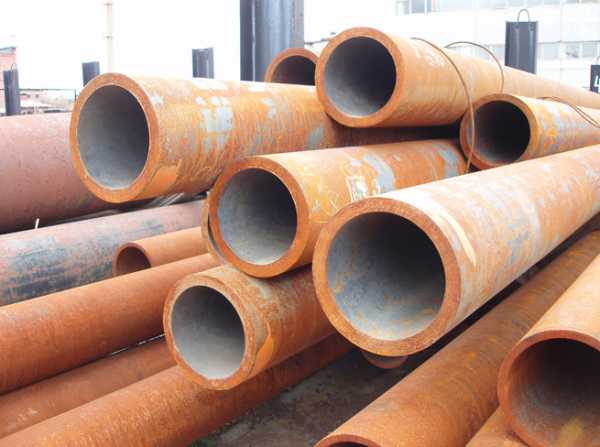

Горячекатаная бесшовная труба с круглым сечением

По этим причинам технология горячего проката не может быть использована, при изготовлении изделий из стали, имеющих тонкие стенки и небольшой диаметр. Теоретически, в соответствии со стандартами, параметры горячекатаных труб должны составлять от 25х2.5 мм до 530х75 мм, однако практические показатели – от 32х3 мм до 426 х30 мм. Связано это с тем, что заводы не имеют соответствующую оснастку, или же производство является нецелесообразным.

Производятся горячедеформированные изделия

в несколько этапов:

• заготовка нагревается до температуры, которая ненамного превышает порог кристаллизации стали;
• с помощью прошивочного пресса из заготовки получают пустотелый цилиндр или гильзу;
• с помощью вальцовки придается правильная форма и соответствующий размер, толщина стенок, наружный и внутренний диаметры;
• стальная профильная труба охлаждается и с помощью вальцев производится ее калибровка;
• производится нарезка изделий необходимых размеров, которые могут быть стандартными и немерными.

Марки стали, используемой для изготовления горячекатаных изделий

Изготовляется такая труба из стали марок:

1. 10.
2. 20.
3. 35.
4. 45.
5. 15ХМ.
6. 30ХГСА.
7. 09Г2С.

Допустимые показатели давления не превышают 20 МПа, а допустимые отклонения диметра составляют до 1.25%, толщины стенки до 12.5%. Горячекатаные бесшовные изделий могут быть как тонкостенными 6-12.5 миллиметров, так и толстостенными: 12.5-40 миллиметров. Также эти изделия могут иметь повышенную точность изготовления внешнего диаметра и обычную.

Производство бесшовных труб методом горячей прокатки (видео)

Где используется холоднокатаная профильная труба?

Холоднокатаная бесшовная профильная труба имеет большую стоимость, чем горячекатаная, но является коррозионностойкой, поэтому она используется только лишь в трубопроводах работающих с высоким давлением и при высокой температуре. Также подобные изделия применяются в тех случаях, когда особые требования предъявляются к тому, насколько качественной является поверхность изделия и геометрическая форма.

Холодная деформация имеет несколько принципиальных отличий, в частности после обработки на прошивочном прессе происходит охлаждение заготовки, и ее калибровка также производится в холодном виде. Для того чтобы избежать внутренних напряжений, а также сделать материал вязким и пластичным, заготовка нагревается до состояния рекристаллизации металла еще перед вальцовкой.

Холоднокатаная профильная труба может изготовляться из нескольких видов стали:

1. Углеродистая.
2. Высокоуглеродистая;
3. Легированная;
4. Высоколегированная.

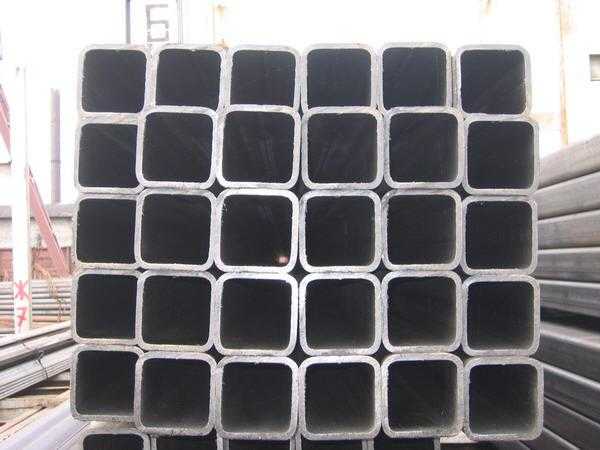

Холоднокатаная бесшовная труба с квадратным сечением

Только если в процессе изготовления используются марки стали указанные в ГОСТ, может обеспечиваться высокая функциональность и устойчивость к механическому воздействию. В отличие от горячедеформированой, холоднокатаная профильная бесшовная труба может иметь стенки меньшей толщины и собственный меньший диаметр, что значительно расширяет сферы применения и обеспечивает малый вес конструкции.

Бывает немало ситуаций, когда именно небольшой вес становится критичным фактором, но наиболее востребованной сейчас является холоднокатаная профильная труба с диаметром не более 14 см.

Какими бывают холоднодеформированные трубы?

Холоднокатаные изделия бывают:

• особо тонкостенными, с толщиной стенки не более 0.5 миллиметров, или же если диаметр соотносится к толщине более чем на 40 единиц;
• тонкостенными с толщиной стенки 1.5 миллиметров, или же соотношение dh/s находится в пределах 12.5-40;
• особо толстостенными, если dh/s от 12.5 до 6;
• толстостенными, если соотношение диаметра и толщины составляет меньше 6.

Встречаются ситуации, когда соотношения толщины и диаметра отличаются от стандартных вариантов, но такие изделия выпускаются только при необходимости соблюдения особых технических условий. Особые требования предъявляются и к кривизне произвольного участка, которая не может превышать 3 миллиметра при толщине стенки меньше 8 мм, 2 миллиметра при толщине от 8 до 10 мм и 1.5 миллиметра при толщине стенки более 10 миллиметров.

Кроме того, на последнем этапе изготовления, холоднокатаная профильная заготовка должна быть подвержена отжигу и ее геометрическая форма и разностенность должна находиться в пределах установленных нормативами.

Допускаются отклонения размеров изделия для особо малых диаметров до 1.5%, для обычных диаметров 0.8%, отклонения по толщине стенки для малого диаметра до 12%, для обычного до 10%. Только если заказчик предъявляет особые требования, от отжига можно отказаться.

В соответствии с ГОСТ, холоднокатаная профильная труба изготовляется из стали марок – 10, 20, 35, 45, 20Х, 40Х, 15ХМ, 30ХГСА. Поставляется бесшовная профильная труба, причем как холоднокатаная, так и горячедеформированная, партиями, не превышающими 70 тонн, которые могут быть упакованы в связки. Если диаметр изделия превышает 159 мм, необходима ее индивидуальная маркировка.

Другие похожие статьи по теме:

trubypro.ru

Трубы стальные бесшовные горячекатаные ГОСТ 8732 78

Во всех видах бытовой и промышленной деятельности требуется выполнять транспортировку жидкостей или газообразных веществ. По этой причине металлургическая промышленность выпускает большое количество различной трубной продукции.

В ГОСТе 8732-78 приведены стандартные диаметры и толщины стенок



Объем производства труб сопоставим с объемом проката других видов – листового, сортового и фасонного. Потребность в разных типоразмерах привела к появлению нескольких способов промышленного получения данной металлургической продукции.

Производство горячей прокаткой

Этот метод изготовления получил широкое распространение. С его помощью можно выполнить трубы наружным диаметром 25-820 мм и толщиной стенок 2,5—75 мм. Длина доходит до 12,5 м.

Производство горячекатаных труб можно разделить на два этапа. Первый заключается в выполнении отверстия в сплошной заготовке, что называется прошивкой. На втором этапе полученную толстостенную гильзу раскатывают до нужных размеров. Прокатка выполняется путем уменьшения внешнего диаметра при увеличении длины. Диаметр отверстия во время прокатки может возрастать или остаться неизменным.

Для прошивки используют станы поперечно-винтовой прокатки или мощные пресса. На станах обработка заготовки ведется валками бочкообразной формы. Они вращают заготовку и толкают на оправку, буквально навинчивая её. Оправка имеет острый конец, который врезается в заготовку, а за счет движения заготовки создается сквозное отверстие. Достоинством данного процесса является безотходность, а основным недостатком – сложность обработки высокопрочных сталей.

При помощи пресса можно выполнить отверстие в заготовке из стали любой марки. Для этого заготовка размещается на плите с отверстием, а сверху на неё устанавливается прошивень. Плита пресса вдавливает прошивень в заготовку, при необходимости проталкивая его подкладными кольцами. Металл заготовки, вытесненный прошивнем, идет в отход. По этой причине прессование используется ограниченно, особенно для дорогих высоколегированных сталей.

После получения отверстия в заготовке выполняется прокатка. Для этого используются прокатные станы одного из четырех типов:

• Непрерывного;
• Раскатного;
• Автоматического;
• Пилигримого.

Каждый тип конструкции станов предназначается для получения труб определенного интервала внешнего диаметра и толщины стенок.

Альтернативные технологии производства

Производство труб большего диаметра ведется из стальных листов, которые сворачиваются, а места стыков завариваются. Сварные трубы имеют низкую стоимость, но наличие сварочного шва приводит к резкому понижению прочности — он выступает концентратором напряжений. С высокой вероятностью разрушение трубы пойдет именно по сварочному шву. Стандартизированы сварные трубы диаметром до 1620 мм, хотя это далеко не предел.

Горячекатаные трубы можно подвергнуть дополнительной холодной прокатке. Так возможно уменьшить внешний диаметр до 17 мм, а толщину стенки — до 1,5 мм. В результате данной обработки не только изменяется размеры труб, а и их качество. В первую очередь это относится к наружной поверхности, с которой удаляются дефекты и окалина. Точность продукции также возрастает. Однако и стоимость холоднокатаных труб более высока, поэтому их используют там, где действительно есть в них необходимость.

Трубы небольших диаметров производят волочением. Существует два способа выполнения этого процесса — из цельной заготовки и предварительно прокатанной трубы. В обоих случаях используется оправка, которая формирует внутренние стенки трубы. Заготовка протягивается через набор матриц, отверстия в которых последовательно уменьшаются. Недостаток метода — невозможность изготовления изделий большого диаметра.

Трубы также можно получить прессованием. Для этого используется форма с отверстием, через которое выдавливается металл. В этом случае также часть металла уходит в отход, как и при прошивке на прессе. Также процесс характеризуется низкой производительностью. Он используется редко, для изготовления труб сложных форм.

Стандартизация стальных труб

Данные трубы описаны в ГОСТе 8732-78, в котором приведены стандартные диаметры и толщины стенок. В стандарте внешний диаметр труб ограничен 550 мм. Изделия с большим диаметром выпускаются на заказ. В ГОСТе указан масса 1 м трубы в зависимости от геометрических размеров. Также стандарт содержит описания предельное отклонение толщины стен, которое зависит от точности изготовления.

Трубы, имеющие прямой сварочный шов, описаны в ГОСТе 10704-91, а спиралешовные — в ГОСТе 8696-74. Также существует ряд стандартов, распространяющихся на трубы, используемые в специфических отраслях. Например, к ним относятся изделия, применяемые при обустройстве нефтепроводов и трубопроводов атомных электростанций.

samara-metall.ru

Трубы бесшовные горячекатаные ГОСТ 8732-78: технические характеристики

Трубы бесшовные горячекатаные ГОСТ 8732-78, изготавливаются посредством горячего проката литого или кованного заготовочного изделия. Это и определяет их название горячекатаные бесшовные трубы. Ассортимент такой продукции и требования, предъявляемые к техническим свойствам изделий, должны быть соблюдены в соответствии с утвержденными государственными стандартами качества.

трубы нержавеющие бесшовные

Производство

В специализированных справочниках установлены средние величины удельного веса трубы, с учетом ее погонных метров. Такие величины были получены с помощью специальных формул и расчетных операций от номинального размера, взятого за основу. Но, как гласят нормы государственных стандартов качества, допустимыми являются некоторые отклонения от номинальных величин, а именно:

1. Толщина стен может иметь отклонение до 12,5% от номинальной толщины;

2. Диаметр может быть отклонен до 3%.

В реальных подсчетах такие допустимые отклонения и отличительные черты технологического характера изготовления бесшовной горячекатаной продукции могут привести к повышению удельного веса единицы измерения до 9% по отношению к номинальному показателю.

Бесшовная продукция по праву является самой дорогостоящей на рынке. Чтобы произвести трубу, которая не будет иметь швов, нужно приложить максимум затрат на производственный процесс, в том числе и электроэнергии. Кроме того, все техническое оборудование для изготовления таких изделий имеет намного выше цену, в отличие от электросварочных приборов и станков.

Производство бесшовной горячекатаной продукции является необходимым, даже не глядя на ее высокую цену, так как уникальны качества таких изделий позволяют применять такие трубы даже, как заготовочные детали в машиностроительной отрасли, как опорные элементы фундаментов (сваи и опоры), элементов для бурения, которые должны забиваться в грунтовую массу на несколько сотен метров.

трубы бесшовные горячекатаные стальные

Метод изготовления

Изготавливаются на специальных машинах и станках трубопрокатного назначения посредством обработки горячим прокатом. Материалом для труб является сталь, которая имеет вид заготовочной детали. Такая делать проходит процесс разогрева, впоследствии чего формируется полая гильза. Такую заготовку раскатывают (калибруют) до необходимых параметров, а именно подгоняют нужную толщину стен и необходимые диаметры изделия. На сегодня известно несколько методов изготовления, но по общим принципам, процессы похожи.

Трубы бесшовные горячекатаные ГОСТ 8732-78, изготавливается с диаметральными параметрами в пределах 38530 мм, а толщина стен не должна превышать 4 мм. Размер стен не поддается регулированию, это обусловлено особенностями технических приборов.

Заготовки

Для изготовления такого вида продукции применяют некоторые разновидности заготовочных элементов, например:

1. Катаный элемент;

2. Кованый элемент;

3. Непрерывно литой;

4. В форме, напоминающей слиток.

Вид заготовочного элемента определяется зависимо от метода использования изделия в дальнейшем, который вместе с определением разновидности стального материала указывает классификацию прочностных свойств изделия.

Разновидности стального материала для горячекатаной бесшовной продукции

Такие продукты промышленности изготавливаются из разных типов металла, все зависит от того, где и как будет использована труба. Более популярными и широко приобретаемыми считаются трубы, которые изготовлены из таких марок, как СТ10 и СТ20, помимо них, востребованы изделия из низколегированных материалов, которые имеют высокую прочность, это сталь под маркой 09г2с. Строительные компании отдают предпочтение такому виду труб, так как в основной массе заказов от их клиентов пользуются спросом именно такие изделия из такого типа стали.

Предприятия, которые занимаются производством машин и обрабатывают металлы, также предпочитают горячекатаную продукцию и являются ее фанатами. Для больших производственных циклов горячекатаные трубы производят по специальному указанию из разнообразной стали, марка стали может быть конструктивной, легированной иди шарикоподшипниковой. Все указывается в заказе, а предприятие изготовит продукцию, соблюдая все перечисленные требования.

Параметр длины изделия

Трубы бесшовные горячекатаные в большинстве случаев изготавливают немерными параметрами длины. Это обуславливается технологическими особенностями производства. Но, несмотря на это, за определенную плату можно заказать изготовление труб мерных параметров длины, нужно лишь пожелания четко прописать в заказном листе.

o-trubah.com

Трубы бесшовные горячекатаные ГОСТ 8732-78: технические характеристики

Данные трубы по ГОСТ 8732-78 (наряду с холоднокатаными, цельнотянутыми) являются всего лишь  разновидностью металлопроката. Их основное отличие от аналогов, изготовляемых по другим технологиям – полное отсутствие шовных соединений. Именно это и придает горячекатаным бесшовным трубам  особые свойства и характеристики, о чем и пойдет речь в данной статье.

Примечание. В ГОСТ № 8732 от 1978 года (заменил документ под тем же номером от 1970 года) указывается сортамент на горячекатаные трубы бесшовные. В нем такие заготовки именуются горячедеформированными (правильное название). Кому интересны технические требования (марки стали, пределы изгиба, варианты фасок и тому подобное), сможет ознакомиться с ними подробнее по ГОСТ  № 8731 от 1974 года.

Особенности труб бесшовных

• Повышенная прочность, причем по всей длине заготовки.
• Износостойкость, превышающая этот показатель для труб сварных.
• Возможность длительной эксплуатации горячекатаных образцов в самых неблагоприятных условиях – агрессивные среды, избыточная влажность, температурные скачки и так далее.

Специалисты вполне закономерно считают, что в трубах бесшовных разумно сочетаются все преимущества металлических и пластиковых (композитных) аналогов.

На заметку!

Трубы горячекатаные несколько уступают аналогам холоднокатаным по ряду параметров (отдельным механическим свойствам и качеству поверхности). По этой причине они и стоят дешевле. Холодный же прокат – это 2-я стадия обработки, в процессе которой проводится ряд специальных мероприятий (зачистка поверхности, травление и иные).

Характеристики бесшовных горячекатаных труб

Все они подробно описаны в ГОСТы, ссылки на которые даны выше (в соответствующих таблицах и примечаниях), но большинство из них малопонятны неспециалисту. Поэтому рассмотрим лишь основные, имеющие значение для рядового потребителя с практической точки зрения.

Размеры – в «мм».

• Материал изготовления – сталь.
• Длина (как мерная, так и немерная, в «м») – 4 – 12,5. Это справедливо для бесшовных труб со стенкой до 16 мм (включительно). При превышении этого значения длина согласовывается с заказчиком.
• Dн – от 20 до 550.
• Толщина стенки – от 2,5 до 75.
• Вес 1 п.м. (кг) – от 1,08 до 878,57.

Маркировка труб

Каждое горячекатаное изделие обозначается дробью, в которой, кроме групп цифр, присутствуют и ГОСТ. В числителе – для трубы, в знаменателе – для стали. Но это более для специалистов (все подробности маркировки труб описаны здесь). Потребителю же интересны численные выражения (цифры в числителе дроби). Все – в «мм».

• 70 (первая позиция) – Dн.
• 3,5 – стенка.
• 1250 – длина бесшовной трубы. Буквы кр свидетельствуют о том, что она кратная. Если после числа стоит литера «П», то это говорит о повышенной точности процесса горячего деформирования.

Стоимость горячекатанных бесшовных труб

Учитывая разнообразие сортамента, целесообразно указать лишь ценовой диапазон  – от 21 до 33 руб/кг.

ismith.ru

Трубы бесшовные горячекатаные ГОСТ 8732 78

/

/

/

Труба стальная горячекатаная

Сортировать по:

умолчаниюцене

Труба бесшовная – является одним из наиболее популярных видов трубного металлопроката, которая чаще всего производится горячекатаным методом. На современном рынке представлены изделия разного диаметра, длины, с различной толщиной стенок, что позволяет подобрать их для самых разных целей. Основным преимуществом таких изделий является повышенная прочность: за счет отсутствия швов и целостности конструкции они устойчивы к механическим воздействиям разного рода. Если вам необходима труба стальная бесшовная (ГОСТ 8732-78), и вы хотите получить изделия лучшего качества, наша компания предложит вам ассортимент от проверенных изготовителей по доступным расценкам и с гарантией качества для каждой позиции каталога!

Труба стальная бесшовная горячедеформированная ГОСТ 8732-78, ГОСТ 8731-74: область применения

Как правило, использование таких изделий необходимо, когда расчеты показывают невозможность эксплуатации сварных конструкций в конкретном случае. Бесшовная труба хороша тем, что способна выдержать повышенные нагрузки, в отличие от труб, которые могут лопнуть по шву, например, от высокого давления. Трубы стальные бесшовные сортамента 8732-78 могут применяться в автомобилестроении, добыче нефти и других полезных ископаемых, монтажа трубопроводов в затрудненных условиях. Очень часто такие изделия нужны для нефтепроводов и газопроводов, поскольку транспортировка жидкости или газа может вызвать повышенное давление внутри, которое приведет к выводу из строя сварных конструкций.

Помимо этого, труба бесшовная горячедеформированная может применяться в других направлениях тяжелой промышленности, поскольку обладает высокой прочностью, долговечна, удобна в монтаже. Такой прокат поддается резке, клепке, другим способам обработки. Часто бесшовные трубы применяются и в строительной сфере. Иногда из них делают балки перекрытия или используют в создании монолитных конструкций с целью усиления. Купить прокат можно сравнительно недорого, если правильно выбрать поставщика.

Преимущества стальных бесшовных труб

К достоинствам изделий относят следующие качества:

• Повышенная прочность к механическим воздействиям. Целостная структура позволяет прокату выдерживать серьезные статические и динамические нагрузки; трубы горячекатаные отличаются долговечностью и потому используются в самых разных отраслях промышленности;
• Большой выбор диаметров и форм, благодаря чему можно подобрать изделия с нужными характеристиками;
• Удобство в монтаже: создание трубопровода, для которого основой служит труба б/ш ГОСТ 8732-78, не займет больше времени, чем установка конструкции из сварных труб;
• Возможность найти изделия по умеренной цене.

Сколько стоит труба б/ш ГОСТ 8732-78?

На расценки влияют такие факторы, как размер изделия, материал изготовления, наличие дополнительной обработки (оцинковка). В Екатеринбурге трубы горячекатаные предлагаются по цене за тонну, средняя стоимость составляет 38-40 тысяч. Чтобы приобрести изделия максимально выгодно, имеет смысл обратиться к поставщикам, которые могут предложить условия оптовой поставки с наиболее низкой стоимостью.

Где купить трубу стальную бесшовную горячедеформированную ГОСТ 8732-78?

Для тех, кому необходимо заказать такие изделия металлопроката, наша компания предлагает богатый ассортимент изделий с разными размерами, толщиной стенок, диаметром и другими характеристиками. Труба бесшовная, которая представлена в каталоге, соответствует по качеству параметрам ГОСТ, поэтому отличается максимальной долговечностью, а ее качество подтверждается документами от изготовителя.

Заказывая у нас, вы оцените множество преимуществ компании:

• Постоянное наличие проката на складе;
• Возможность заказать доставку в любую точку РФ и стран СНГ;
• Оптовые цены для заказчиков.

Если вам нужна труба стальная бесшовная ГОСТ 8732-78, и Вы хотите купить ее в Екатеринбурге – Звоните по номеру 8-800 707-76-48 или пишите на электронную почту [email protected]

Мы предложим вам лучшие цены и условия доставки!
