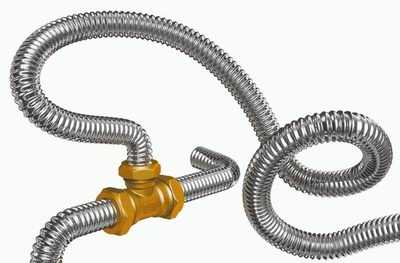

Нержавеющая гофрированная труба для отопления: гибкие трубы и подводка
Гофрированная труба используется для проведения различных систем трубопровода, включая отопительную и водяную. В отличие от простых стальных труб, гофрированная представляет собой закрученную гибкую ленту, которая легко приобретает любую форму, в зависимости от её положения в помещении.
Производится она из высококачественной нержавеющей стали и отлично подходит для помещения с тонкими стенами.
Основные преимущества гофрированных конструкций
Данный вид конструкций имеет ряд выгодных преимуществ. Главные из них заключены в следующем:
- Сопротивляемость к внешним и внутренним механическим воздействиям;
- устойчивость к разморозке;
- экологическая чистота;
- безопасность в установке и использовании;
- высококачественная нержавеющая сталь;
- активная устойчивость к химической коррозии;
- защитные функции.
Помимо всех этих преимуществ, следует также отметить большое удобство в использовании. Любой опытный специалист подтвердит, что от выбора зависит не только качество системы, но и легкость и скорость установки. При использовании данной подводки процесс установки займет не более 4 часов.
По своим особенностям, техническим характеристикам и свойствам гофрированные трубы классифицируются на десятки типов и подтипов. Ниже будут приведены все самые важные параметры, по которым нужно сделать выбор.
Защитная гофра южнокорейского производителя
Производители из Южной Кореи делают гофрированные трубы, отличные свойства которых обеспечивают максимальную стабильность технических показателей и высокое качество.
| Технические характеристики | Технические показатели | |||
| Диаметр условного прохода, мм | ||||
| 12,0 | 25 | 30 | 35 | |
| Максимальный, предельно доступный радиус изгиба | 35 | 60 | 75 | 97 |
| Максимально доступное гидравлическое давление, МПа | 2кратковременно максимум 6,5 МПа | 1,2 | 1,1 | 1,1 |
| Сохранение целостности гибкого трубопровода при изгибах в одной точке на угол 90 градусов, количество изгибов минимум | ||||
| Оптимальная рабочая температура, в градусах по Цельсию | Фитинги от минус 30 до плюс 155 градусов по Цельсию. Трубы — до 655 градусов по Цельсию. | |||
| Толщина стенок нержавеющей трубы, в мм | 0,26 | |||
| Максимальный срок службы при соблюдении всех условий монтажа и эксплуатации, лет | 22 | |||
Данная таблица составлена на примерах CASCATA и Hydrosta, страна производства — Южная Корея. Гофрированные трубы с такими же техническими характеристиками можно найти и на отечественном рынке.
Сфера их применения очень широка. Аналогичные гибкие подводки CASCATA могут применяться в следующих системах:
- холодного и горячего водоснабжения;
- различных типов отопления;
- теплого пола, стен, подогрева грунта, водяных емкостей, бассейна, отопления теплиц;
- пожаротушения;
- внутреннего газораспределения;
- отвода выхлопных газов от двигателя внутреннего сгорания;
- топливопровода;
- подключения выносного бака к банным печам;
- производства теплообменников, вторых контуров установок и котлов.
Металлическая труба может использоваться в качестве прокладки трубопроводов высокого давления. Так как большинство труб не выдерживает высокого давления и резких перепадов температуры, справиться с данной задачей может только нержавеющая гофра. Поэтому, при прокладке силовых кабелей, телекоммуникационных сетей и других подобных линий, принято использовать гофрированные трубы. Обыкновенная стальная конструкция попросту не выдерживает таких нагрузок.
По отдельным особенностям и техническим данным конструкции южнокорейского производителя делятся на подтипы. Некоторые из них приведены в таблице:
| Подтип аналога CASCATA | SUS305 (08X18M12) | ||||
| Относительный размер | 17А | 25 А | 35 А | 37 А | |
| Внешний диаметр d1 | мм | 18,3 | 25,5 | 32,3 | 37,5 |
| Внутренний диаметр d2 | мм | 15,1 | 21,3 | 27,5 | 32,3 |
| Относительная толщина стенок трубопровода | мм | 0,27 | 0,29 | 0,30 | 0,32 |
| Универсальная длина пространства | м | 55 | 35 | 35 | 25 |
Физические свойства конструкций CASCATA
Помимо технических характеристик необходимо также рассмотреть физические и химические качества этого устройства. Свойства гофрированных конструкций рассмотрены на примере южнокорейского производителя.
Относительные минимальные расходы воды:
| DN | Расход в л/час |
| 12,0 | 12,000 |
| 15 | 1550 |
| 20 | 2000 |
| 30 | 4550 |
Коэффициенты уменьшения оптимального давления в зависимости от температурных показателей (ниже указаны данные при t = +55 градусов по Цельсию):
| Температура | Относительный коэффициент оптимального давления |
| 30 | 1,55 |
| 55 | 0,90 |
| 130 | 0,85 |
| 145 | 0,75 |
Площадь 1 м. п. (точные данные):
| Относительный размер | 12,0 А | 15 А | 20 А | 30 А |
| м² | 0,064652 | 0,095505 | 0,121384 | 0,15118 |
Таблица физических возможностей гофрированной трубы стандарта CASCATA
| Расход, л/с | Потеря давления, Па/м | |||||||
| PEX 26(2) | PEX 20(2) | Flexy 24, мм рт.ст. | Flexy 24, мм вод. ст. | Flexy 20, мм рт.ст. | Flexy 20 мм. вод. ст. | Flexy 24, мм рт.ст. | Flexy 24, мм вод. ст. | |
| 0,03 | 87 | 24 | 2064 | 77,672 | 226 | 26,488 | 37 | 2,752 |
| 0,06 | 348 | 82 | 2660 | 284,28 | 388 | 28,227 | 233 | 8,758 |
| 0,08 | 722 | 274 | 6640 | 484,44 | 2037 | 74,752 | 282 | 22,326 |
| 0,23 | 2476 | 337 | 22875 | 873,82 | 2884 | 244,634 | 432 | 38,836 |
| 0,2 | 3342 | 734 | 23840 | 2747,62 | 3884 | 282,634 | 2330 | 87,08 |
| 0,26 | 4280 | 2284 | 38800 | 2822,7 | 7324 | 433,884 | 2262 | 264,043 |
CASCATA — гофрированные трубы, которые очень устойчивы к механическим ударам и химической коррозии. Они способны выдерживать высокую температуру и давление, достаточно вместительны, просты в использовании, имеют невысокую цену. Однако они неприемлемы для центральных трубопроводов.
| Объем, галлоны/мин. | Объем л/мин. | Объем, куб.м/час | Мощность, кВт | V D24 м/сек. | V D20 м/сек. | V D24 м/сек. | V D32 м/сек. |
| 0,40 | 2,88 | 0,22 | 2,64 | 0,27 | 0,08 | 0,04 | 0,03 |
| 2,00 | 3,78 | 0,23 | 4,28 | 0,33 | 0,24 | 0,20 | 0,07 |
| 2,40 | 4,68 | 0,34 | 7,83 | 0,40 | 0,23 | 0,24 | 0,20 |
| 2,00 | 7,47 | 0,44 | 20,47 | 0,67 | 0,32 | 0,28 | 0,24 |
| 2,40 | 8,46 | 0,47 | 23,22 | 0,38 | 0,24 | 0,27 | |
| 3,00 | 22,36 | 0,68 | 24,86 | 0,46 | 0,28 | 0,20 | |
| 3,40 | 23,24 | 0,78 | 28,40 | 0,44 | 0,33 | 0,24 | |
| 4,00 | 24,24 | 0,82 | 22,24 | 0,62 | 0,38 | 0,27 | |
| 4,40 | 27,03 | 2,02 | 23,78 | 0,75 | 0,43 | 0,32 | |
| 4,00 | 28,83 | 2,24 | 26,44 | 0,48 | 0,34 | ||
| 4,40 | 20,82 | 2,24 | 28,08 | 0,43 | 0,38 | ||
| 6,00 | 22,72 | 2,36 | 32,72 | 0,47 | 0,42 | ||
| 6,40 | 24,62 | 2,48 | 34,37 | 0,62 | 0,44 | ||
| 7,00 | 26,40 | 2,48 | 37,02 | 0,67 | 0,48 | ||
| 7,40 | 28,38 | 2,75 | 38,64 | 0,42 | |||
| 8,00 | 30,28 | 2,82 | 42,30 | 0,44 | |||
| 8,40 | 32,28 | 2,83 | 44,84 | 0,48 | |||
| 8,00 | 34,07 | 2,04 | 47,48 | 0,62 | |||
| 8,40 | 34,86 | 2,26 | 40,23 | 0,64 | |||
| 20,00 | 37,84 | 2,27 | 42,87 | 0,68 | |||
| 20,40 | 38,74 | 2,38 | 44,42 | ||||
| 22,00 | 42,64 | 2,40 | 48,26 | ||||
| 22,40 | 43,43 | 2,62 | 60,80 | ||||
| 22,00 | 44,43 | 2,73 | 63,44 | ||||
| 22,40 | 47,32 | 2,84 | 66,08 | ||||
| 23,00 | 48,22 | 2,84 | 68,73 | ||||
| 23,40 | 42,20 | 3,07 | 72,37 | ||||
| 24,00 | 43,00 | 3,28 | 74,02 | ||||
| 24,40 | 44,88 | 3,28 | 76,66 | ||||
| 24,00 | 46,78 | 3,42 | 78,32 | ||||
| 24,40 | 48,67 | 3,42 | 82,84 | ||||
| 26,00 | 60,47 | 3,63 | 84,48 | ||||
| 26,40 | 62,46 | 3,74 | 87,24 | ||||
| 27,40 | 66,24 | 3,87 | 82,42 |
Нержавейка гофрированная LAVITA: характеристики
Помимо трубы типа CASCATA, на рынке есть большой спрос на гофрированные трубы LAVITA.
| Классификация | Материалы | Сфера использования | Цвет |
| GT, НT (защитная гофра для труб) | Сталь высшего класса А, стойкая к химической коррозии 09Х19Н11 | Горячие, холодные источники водоснабжения, система внутреннего отопления, теплые полы, внутреннее газоснабжение | Стальной |
| GTР, НTF (защитная гофра для труб) | Сталь высшего класса А, стойкая к химической коррозии 09Х19Н11, в ПЭ оболочке | Горячие, холодные источники водоснабжения, система внутреннего отопления, теплые полы, внутреннее газоснабжение, стоки, ГСМ, ЛПГ, ЛНГ | Белый, желтый, синий |
Современные гофрированные трубы разнообразны и отличаются различными особенностями, техническими характеристиками и свойствами. Лидерами на рынке стали LAVITA либо CASCATA. Сегодня почти любая гофротруба соответствует всем стандартам и техническим данным.
x-teplo.ru
СПОСОБ ИСПЫТАНИЙ |
УСЛОВИЯ ИСПЫТАНИЙ |
УСЛОВИЯ И МЕТОД ИСПЫТАНИЙ |
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ |
|||
Испытание на герметичность |
0.02 Mspana (пневматическое давление 1 мин.) |
Нет утечек |
Нет утечек |
|||
Испытание на сопротивление внутреннему давлению |
8 MPa (гидравлическое давление 30 сек.) |
Нет утечек и других дефектов |
Нет утечек |
|||
Испытание на прочность при растяжении |
Прочность при растяжении |
Размер 20 A : 2647.9 N (растягивающая нагрузка применена в течение 5 мин.) Растягивающие нагрузки применяются в соответствии с диаметрами трубы |
Нет поломки фитинга , трубы и других дефектов |
Нет дефектов |
||
Испытание на герметичность |
После испытания на прочность при растяжении t : 0.2 kgf / cm ² (пневматическое давление 1 мин.) |
Нет утечек |
Нет утечек |
|||
Испытание на прочность при кручении |
Прочность при растяжении |
Двадцать 90° кручений влево/вправо на постоянной скорости 10-12 сек. |
Нет поломок, расколов |
Нет дефектов |
||
Герметичность |
После испытания на прочность при кручении: 0.02 MPa (1 мин.) |
Нет утечек |
Нет утечек |
|||
Испытание на изгиб |
Тридцать U-кручений вправо/влево на постоянной скорости 10-12 сек. |
Нет утечек, расколов и других дефектов |
Нет дефектов |
|||
Испытание на прочность при ударе |
Труба |
Прочность на удар |
Сбрасывание 2 кг металлического шара с высоты 1 м |
Нет расколов и других дефектов |
Нет дефектов |
|
Герметичность |
После испытания на прочность при ударе: 0.02 MPa (пневматическое давление 1 мин.) |
Нет утечек |
Нет дефектов |
|||
Фитинг |
Сила удара |
Размер 20А: 2059.5 N (210 kgf / cm ²) Сила удара применяется в соотвествии с диаметрами трубы |
Нет поломок и других дефектов |
Нет дефектов |
||
Герметичность |
После испытания на прочност при ударе: 0.2 kgf / cm ² |
Нет утечек |
Нет дефектов |
|||
Испытание на долговечность |
Многократное склеивание |
Ограничение режимов 8 повторных склевиваний размера 20А: 4511.2-7511.4 N Многократные склеивания применяются в соответствии с диаметрами трубы |
Нет дефектов |
Нет дефектов |
||
Герметичность |
После испытания на многократное склеивание: 0.02 MPa (пневматическое давление 1 мин.) |
Нет утечек |
Нет утечек |
|||
Испытания на термостойксоть |
Термостойкость |
120 ±2°C, 30 min |
Нет расколов и других дефектов |
Нет дефектов |
||
Герметичность |
После испытания на термостойкость 0.02 MPa (1 мин.) |
Нет утечек |
Нет утечек |
|||
Стойкость против коррозийного растрескивания |
Утечка и седиментация |
Медный сплав: 180° изгиб (18 часов в аммиачной атмосфере) Нержавеющая сталь: 180° изгиб ( 14 часов в растворе хлорида натрия и нитрита натрия) |
Нет расколов и других дефектов |
Нет дефектов |
||
Герметичность |
После испытания на утечку (седиментацию): 0.02 MPa (1 мин.) |
Нет утечек |
Нет утечек |
|||
Гидравлические испытания |
Давления на входе: 2.8kPa Соответственная длине трубы разница давлений вызывает воздушное течение |
Тип трубы |
Поток (m²/H) |
Результат испытаний |
||
Резьбовое соединение 20А |
Свыше 4.15 |
4.15 |
||||
Испытания на прочность при изгибе |
Изгиб 90° |
Диаметр трубы |
Прочность при изгибе |
Результат испытаний |
||
20A |
Менее 78.5 |
64N |
||||
profit-perm.ru
Гофрированная нержавеющая труба Lavita – Лавита Урал
Впервые гофрированная нержавеющая труба была придумана в Японии, там же испытана и взята на вооружение.
Со временем система гибкого трубопровода, её еще называют гофрированная труба из нержавеющей стали, получила самые высокие оценки во многих странах мира. В США, например, её внедрили как один из основных элементов, который способен повысить конкурентоспособность газовых систем. А это в свою очередь увеличивало процент новопостроенных зданий.
Преимущества:
Труба нержавеющая гофрированная широко используется в современном строительстве благодаря своим эксплуатационным характеристикам.
Во-первых, не имеющий ограничений срок службы изделия и сопутствующих материалов (фитингов) – самое большое преимущество гофрированной трубы.
Во-вторых, сочетание жесткости и пластичности, свойственное данному изделию, не имеет аналогов в трубном прокате. Гофра из нержавейки легко противостоит гидроударам.
В-третьих, гофрированная нержавеющая труба работает в самых различных температурных режимах без компенсирующих мер, так как самостоятельно снимает линейные расширения и сжатия.
Не менее важное свойство – влагоустойчивость – выделяет гофрированную трубу среди других видов труб и позволяет использовать изделие в помещениях с повышенной влажностью (например, в подвалах).
К основным преимуществам продукции относится легкость монтажа. А также отсутствие постмонтажных наблюдений. Вследствие чего гофрированную трубу укладывают в закрытые штукатуркой стены и бетонные конструкции.
Применение:
Труба гофрированная нержавеющая имеет как промышленное, так и бытовое применение. В коммунальном хозяйстве изделие используется для монтажа трубопроводов горячего и холодного водоснабжения, систем пожаротушения. В индивидуальном строительстве гофра из нержавейки востребована для устройства теплых полов и стен, подключения выносного бака к банным печам.
Характеристики гофрированной нержавеющей трубы.
Конструкция фитинга.
Конструкция фитинга для газа с диэлектрикой
