Монтаж трубопроводов с тепловой изоляцией из пенополиуретана

ГлавнаяИнструкции Монтаж трубопроводов с тепловой изоляцией из пенополиуретана

Монтаж трубопроводов с тепловой изоляцией из пенополиуретана

Монтаж трубопроводов с тепловой изоляцией из пенополиуретана (ППУ) ведется с использованием предварительно изолированных труб и фасонных изделий (опор, тройников, ответвлений, переходов и др.

). В процессе монтажа также используются термоусадочные муфты и ленты, оцинкованные кожухи и скорлупы ППУ.

Монтаж осуществляется в несколько этапов. Подготовительный этап включает в себя земляные работы, а также доставку труб, комплектующих и элементов ППУ на место и их визуальный осмотр.

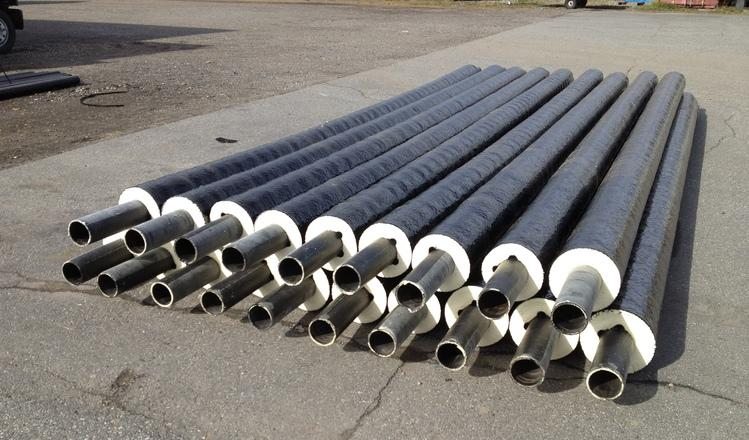

Трубы и фасонные изделия ППУ, арматура, а также и другие элементы тщательно осматриваются на предмет наличия трещин, проколов, надрезов, сколов и других механических повреждений оболочки из полиэтилена. При обнаружении дефектов они заделываются посредством экструзионной сварки, либо с помощью термоусадочных манжет (муфт) или металлических бандажей.

В обязательном порядке проверяется целостность проводов-индикаторов СОДК, а также отсутствие их контакта со стальной трубой.

Второй этап – это собственно прокладка (монтаж элементов трубопроводов). Наконец, на третьем этапе устанавливаются оборудования системы оперативного дистанционного контроля (ОДК) и монтируются стыковые соединения.

Минимальная глубина заложения труб ППУ в полиэтиленовой изоляции в грунте составляет не менее 0,5 м вне пределов и 0,7 м – в пределах проезжей части. Глубина отмеряется от верхней точки теплоизоляционного слоя.

В случае, если глубина залегания больше предельно допустимой, прокладка трубопроводов ППУ осуществляется в каналах (тоннелях).

При прокладке труб ППУ под проезжей частью дорог, железнодорожным полотном и т.д., используется усиление в виде накладных полиэтиленовых колец, расположенных по всей длине трубы, либо защитного стального футляра.

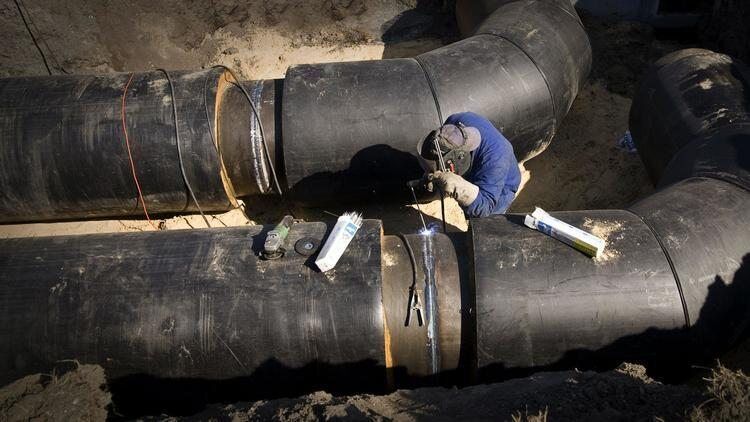

Соединение труб ППУ осуществляется, как правило, в траншее. В некоторых случаях разрешается осуществлять сварку прямых участков трубопровода на бровке траншеи. Монтажные работы проводится при температуре воздуха не ниже -18 градусов С (для труб в полиэтиленовой оболочке).

Перед монтажом теплотрассы трубы и фасонные изделия в ППУ раскладывают на бровке или дне траншеи с помощью подъемных механизмов. При раскладке используются мягкие «полотенца» или гибкие стропы. Сварка стыков, а также контроль сварных соединений проводится в соответствии с требованиями СНиП 3.05.03-85 «Тепловые сети», а также ведомственных строительных норм ВСН 29-95 и ВСН 11-94. При проведении сварочных работ пенополиуретановая изоляция, полиэтиленовая оболочка, а также концы проводов системы ОДК, должны быть защищены от попадания искр.

Трубы ППУ (сваренные участки трубопроводов) опускаются на дно траншеи плавно, плавно, без рывков. Необходимо также избегать ударов о стенки и дно траншеи.

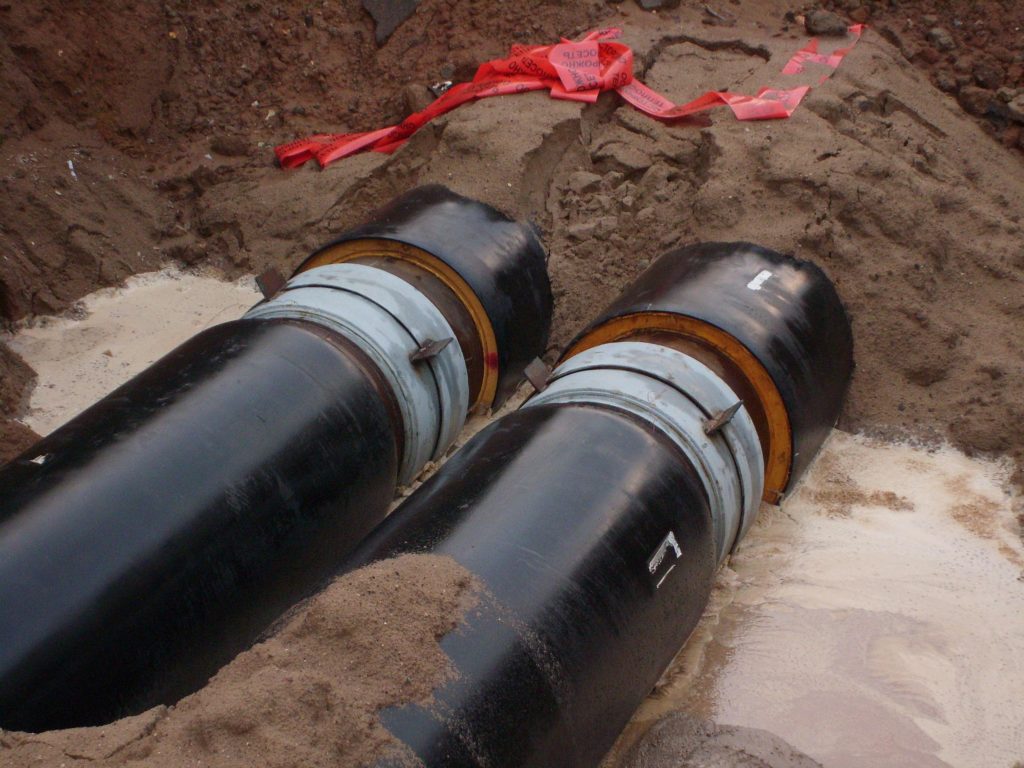

Трубы ППУ при бесканальной прокладке укладываются на песчаное основание. Во избежание механических повреждений оболочки трубы не должны опираться на твердые включения почвы (например, осколки кирпичей, камни и т.д.). Обнаруженные предметы необходимо удалить, засыпав песком возникшие углубления.
