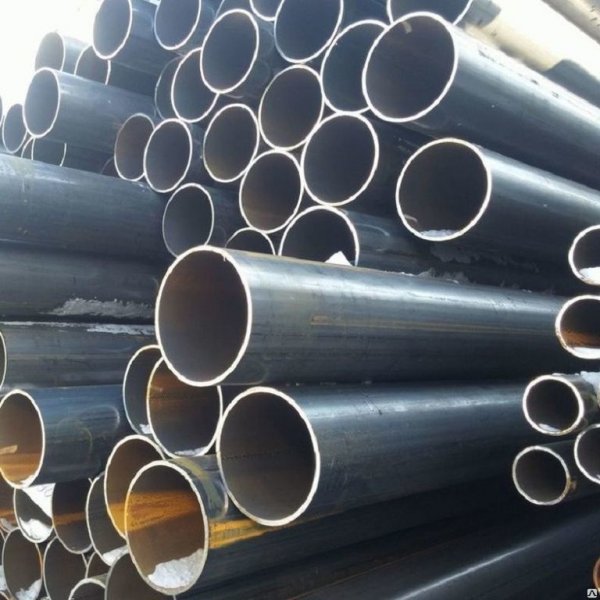

Электросварные трубы: сортамент, особенности, способы производства
Электросварные трубы различного сортамента и марок стали активно применяются для организации наземных и подземных отопительных систем, водо- и газопроводов, технологических трубопроводов, в строительстве, сельском хозяйстве, для изготовления металлоконструкций, машин и механизмов. Профиль труб со швом может быть круглым, квадратным, прямоугольным, треугольным, многоугольным, овальным. Наиболее востребованы первые три группы изделий. Для изготовления используются углеродистые, низколегированные, легированные стали. Изделия из углеродистых сталей выпускают без покрытия или с цинковым защитным слоем.
Способы производства шовных труб круглого профиля
Наружный диаметр электросварных труб может быть равен 8-1620 мм, толщина стенки – 0,2-32 мм. Основные виды: прямошовные и спиралешовные. При изготовлении продукции большого диаметра могут использоваться два полуцилиндра, которые свариваются двумя продольными швами.
Электрическая сварка относится к сварке плавлением. На трубных заводах чаще всего применяют:
- Дуговой способ под флюсом для прямошовных и спиралешовных электросварных труб диаметром до 1420 мм.
- Механизированный процесс в среде защитных газов с использованием неплавящегося электрода для изделий из высоколегированных сталей и сплавов цветных металлов диаметром 15-460 мм, в том числе тонкостенных (от 0,2 мм). Недостатком такого способа является невысокая скорость.
Размеры стальных прямошовных сварных труб регламентируются ГОСТом 10704-91, технические требования (химический состав сталей, механические характеристики, варианты расположения швов, возможный угол снятия фаски на торце) – ГОСТом 10706-76. Шовная продукция, изготовленная в соответствии с этими нормативами, применяется в качестве полуфабриката в производстве профильных труб способами горячего или холодного деформирования. Технические условия в отношении спиралешовных изделий регламентируются ГОСТом 8696-74.
Плоскосворачиваемые двухшовные трубы
Эта продукция занимает отдельное место и применяется при устройстве газосборных и промысловых трубопроводов. В производстве используются две стальные ленты в рулонах. Они накладываются друг на друга и соединяются на роликовых контактных машинах с прокладкой двух продольных швов. После сварки изделие поступает на правильную машину, где сворачивается в рулон. На месте производства работ рулон разматывают и с помощью специального оборудования раздувают. Отдельные участки соединяют между собой сваркой в плоском состоянии или с помощью фланцев – в раздутом.
Материалы для изготовления круглых и профильных сварных труб
Основными материалами являются углеродистые и низколегированные стали.
- Стали с низким содержанием углерода обладают хорошей свариваемостью, пластичностью.
- С повышением процентного соотношения углерода прочность увеличивается, но пластичность снижается, а порог хладоломкости повышается.
Это означает, что использование сварных труб из сталей с высоким содержанием C ограничено при пониженных температурах. Также с ростом количества углерода ухудшается свариваемость стали. - Содержание легирующих элементов до 2,5% повышает прочность, долговечность, обеспечивает возможность эксплуатации продукции при пониженных температурах, а также позволяет снизить вес электросварных труб при сохранении прочих равных условий. Легирующие добавки улучшают износостойкость и коррозионную стойкость.
Это означает, что использование сварных труб из сталей с высоким содержанием C ограничено при пониженных температурах. Также с ростом количества углерода ухудшается свариваемость стали.Нержавеющие электросварные трубные изделия изготавливаются из легированных сталей, содержащих в качестве добавок хром, никель, титан и другие. В качестве сырьевого материала в данном случае могут использоваться холодно- или горячекатаные нержавеющие листы из стали марок 10Х18Н10Т, 08Х18Н10Т, 12Х18Н10Т. По согласованию с потребителем эта металлопродукция может изготавливаться из сталей марок 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х22Н6Т и других.
Электросварные прямошовные трубы ГОСТ 10704, труба из обечайки
16-42мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 16 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 18 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 20 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 22 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 25 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 25 | 2,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 28 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 30 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 32 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 32 | 2,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 38 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 42 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 42 | 3,0 | 11,5 | Прайслист |
45-57мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 45 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 48 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 48 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 51 | 1,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 51 | 2,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 51 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 2,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 2,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 3,2 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 57 | 4,0 | 11,5 | Прайслист |
60-102мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 60 | 2,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 60 | 11,5 | Прайслист | |
| Труба электросварная прямошовная | 76 | 2,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 76 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 76 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 76 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 89 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 89 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 89 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 89 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 102 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 102 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 102 | 4,0 | 11,5 | Прайслист |
108-127мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 108 | 3,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 108 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 108 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 108 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 108 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 114 | 3,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 114 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 114 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 114 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 127 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 127 | 4,5 | 11,5 | Прайслист |
133-219мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 133 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 133 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 133 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 159 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 168 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 168 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 168 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 168 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 168 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 4,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 4,5 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 219 | 8,0 | 11,5 | Прайслист |
273-426мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 273 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 12,0 | 11,5 | Прайслист |
530-630мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
|---|---|---|---|---|
| Труба электросварная прямошовная | 530 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 530 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 530 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 530 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 530 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 530 | 12,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 630 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 630 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 630 | 10,0 | 11,5 | Прайслист |
630-2020мм
Электросварные трубы ГОСТ 10704:
Также мы предлагаем Вам купить электросварные трубы ГОСТ 10704, ГОСТ 10705, ГОСТ 10706 по ТУ 1381-001-17454136-2013.
В наличии имеются все наиболее востребованные диаметры:
процессов производства стальных труб | Флоридская труба и сталь
Существует несколько различных методов производства стальных труб, и в зависимости от вашего применения один из них, вероятно, подойдет вам больше, чем другие.
Печь (непрерывная) Сварка (FW): В начале этого процесса используется спиральная заготовка, которая представляет собой определенный размер, чтобы трубу можно было уменьшить и изготовить до нужного размера. Катушки сварены на концах, чтобы создать непрерывную ленту из стали. После того, как у вас есть эта рулонная сталь, продукт подается в роликовую правильную машину, а затем в газовую печь. В печи труба нагревается до такой степени, что затем формуется и сваривается до нужного размера. После того, как деталь пройдена, формовочные валки на выходе формуют изделие в заготовку овальной формы с открытым дном, где будет располагаться сварной шов. Затем продукт проходит через другой набор валков, которые прижимают две кромки друг к другу, чтобы получить сварной шов.
Затем деталь пропускают через другой набор валков на стане, в котором диаметр трубы доводят до заданного размера. Когда труба выходит из последнего рулона, летучая отрезная пила разрезает трубу на двойные отрезки, а затем с помощью дисковой пилы на одинарные отрезки. Этот процесс позволяет закончить трубу с любыми необходимыми концами, а также с различными вариантами отделки поверхности. Этот конкретный процесс обозначен как «Тип F» в спецификациях ASTM и API.
Труба, сваренная электросваркой сопротивлением (ERW): Труба, изготовленная либо из непрерывных рулонов заготовки, либо из отдельных листов. В отличие от FW, труба ERW формуется в холодном состоянии, в отличие от горячей формы, которую использует FW. Электрический ток также используется для нагрева краев полосы в процессе сварки, и сварка выполняется в верхней части трубы, а не в нижней. Этот тип труб используется в основном для передачи газов и жидкостей, но также может использоваться для различных структурных применений.
Двойная дуговая сварка под флюсом (DSAW): Двойная дуговая сварка под флюсом является производным от процесса дуговой сварки под флюсом. SAW получил это название потому, что во время сварки сварочная дуга погружается в флюс. Флюс — это материал, который защищает сварной шов от попадания каких-либо загрязнений, но он защищает трубу только тогда, когда она нагревается до нужной температуры сварки.
В отличие от оригинальной дуговой сварки под флюсом, процесс DSAW происходит при создании сварных швов внутри и снаружи. Это может произойти только в двух отдельных процессах. Часть внутреннего и внешнего сварных швов становятся одним целым и поглощают друг друга, в результате чего получается один высококачественный самородок провара. Двойной сварной шов под флюсом встречается гораздо чаще, потому что он имеет гораздо более высокую надежность и прочность. Труба DSAW приобретает дополнительную прочность в процессе холодного расширения.
Два процесса, которые мы используем для формирования трубы DSAW, известны как метод пирамидальных валков и метод U-O-E.
Первый метод начинается с трех валков, которые формируются в виде пирамиды, и эти валки формируют цилиндр перед сваркой. Этот процесс создает детали размером от 4 до 41 фута. Второй процесс использует трехэтапный процесс. Первым шагом является пресс «U», за которым следует пресс «O», который одновременно создает желаемую цилиндрическую форму. Последним является пресс «E», когда материал подвергается дальнейшей обработке, что является наиболее известным процессом для материала DSAW. Материал, созданный в результате этого процесса, обычно изготавливается двойной произвольной длины и может быть обработан с любой целью, которую пожелает заказчик.
Бесшовные (SMLS): Производственный процесс производства бесшовных труб сильно отличается от любого другого производственного процесса, поскольку в нем нет сварных швов. Труба начинается как сплошная стальная заготовка, затем нагревается и размещается над точкой прокалывания, образуя стальную оболочку. Процесс завершается после того, как будет создана начальная оболочка, а затем отформована до нужного диаметра и толщины стенки.
Труба, созданная в результате этого процесса, изготавливается в нагретом состоянии, поэтому труба должна быть полностью нормализована и иметь равномерный ячеистый рисунок по всей окружности материала.
Спиральный сварной шов (SPRL): Производственный процесс спирального сварного шва создается со спиральным швом, идущим по всей длине трубы. Спиральная сварка раньше использовалась только для применений с низким давлением и конструкционными требованиями, но поскольку процесс был усовершенствован, теперь его можно использовать для применений с более высоким давлением. Существует несколько различных устройств, которые необходимы для обработки куска спиральношовной трубы. Эти устройства включают в себя: устройство разматывания, правильные ролики, сварочный аппарат для соединения полос, инструменты для подготовки кромок, устройства для предварительной гибки, систему роликовой гибки и формирования каркаса, сварочные аппараты для внутренних и наружных швов, испытательный аппарат, который является ультра соник и режущее устройство для окончательной обработки материала.
Этот материал обычно используется для транспортировки газа и нефти, трубопроводов, шламовых работ, дноуглубительных работ и других различных целей.
Производитель и экспортер труб ВПВ в Индии
Трубы ВПВ
Трубы для сварки электрическим сопротивлением производятся методом холодной штамповки стальной катушки в круглую цилиндрическую форму. Первоначально это делалось с помощью низкочастотного переменного тока для нагрева кромок. Низкочастотный процесс был заменен высокочастотным переменным током для получения более качественного сварного шва.
Труба ERW имеет несколько применений, таких как ограждения, линейные трубы, строительные леса и т. Д. Стальные трубы ERW доступны в различных диаметрах, толщине стенки, отделке и сортах. Он используется для транспортировки природного газа, нефти и других парожидкостных объектов и может соответствовать различным требованиям высокого и низкого давления.
При сварке ВПВ трубы выделяется тепло при протекании тока через поверхность содержимого зоны сварки.
Он нагревает две кромки стали до такой степени, что одна кромка может образовать связь. При этом под действием комбинированного давления края заготовки трубы расплавляются и сжимаются.
Типы труб ERW
Трубы MS ERW
Труба MS или труба MS относится к трубе из мягкой стали или к трубе из мягкой стали. Трубы MS ERW 1239 и 4923 используются для передачи жидкостей, общего и машиностроения, противопожарной защиты, ограждения и канализации, водяных колодцев и т. д. Наши трубы соответствуют различным производственным стандартам, которые гарантируют их долговечность во всех отношениях. Мягкая сталь была Используется для изготовления калибровочных труб различной толщины, размеров и диаметров.
Трубы ERW из нержавеющей стали
Трубы ERW из нержавеющей стали изготавливаются из различных материалов из нержавеющей стали и производятся с помощью процедуры, известной как электросварка сопротивлением. Трубы сваривают на электрическом сопротивлении и из листов, пластин или полос путем сварки их концов.
Различные спецификации охватывают различные типы труб, такие как ANSI B36. 19 Трубы сварные из нержавеющей стали.
Почему стоит выбрать Apex Engineering для труб ВПВ
Apex Engineering является ведущим поставщиком ВПВ в Индии, и мы поставляем трубы различных сортов, типов и размеров. Труба ERW является одним из самых универсальных инструментов в отрасли. Они доступны с гладкими, резьбовыми и скошенными концами трубок. Эти уникальные трубы можно легко модифицировать, придавая им различные формы и размеры в соответствии со всеми вашими требованиями.
Труба ERW является недорогим вариантом, который очень надежен и может служить в течение длительного периода времени, не требуя серьезного ремонта. В Apex Engineering мы предоставляем нашим клиентам продукцию и услуги исключительного качества для удовлетворения их требований. Мы не только поставляем продукцию высокого качества, но и поддерживаем доверительные отношения с нашими клиентами.
FAQ Вопросы
Что такое ERW Pipe? Трубы стальные ВПВ
изготовляют методом низкочастотного или высокочастотного сопротивления.
Представляют собой круглые трубы, сваренные из стальных листов продольными швами. Труба, сваренная электросваркой или электросваркой сопротивлением, сваривается с помощью рулонов и полос стали. Эти трубы могут иметь длину до 24 НД и очень прочны. Электросварная труба имеет один продольный шов, образованный электроиндукционной или контактной электросваркой без добавления присадочного металла.
Кромки свариваемого шва спрессовываются механическим способом, а тепло для сварки вырабатывается сопротивлением протеканию электрического тока. Сварной шов электросварной трубы (ЭСТ) после сварки подвергается термообработке до минимальной температуры 1000 ° F или обработаны таким образом, чтобы не осталось неотпущенного мартенсита. Он используется для транспортировки нефти, природного газа и других парожидкостных объектов и может соответствовать различным требованиям высокого и низкого давления.
В чем разница между ERW и бесшовной трубой?
Разница между бесшовной трубой и трубой ERW заключается в том, что бесшовная труба изготавливается без сварки или швов, тогда как трубы ERW изготавливаются путем продольной сварки стальных деталей.
Бесшовные трубы могут прослужить долгое время, но они дороже по сравнению с трубами ERW.
Трубы ERW всегда омрачались тем фактом, что эксперты в прошлом заявляли, что они являются более слабыми трубами по сравнению с бесшовными трубами. Они проходят холодную прокатку после процедур горячей прокатки, что придает трубам ERW превосходные свойства сопротивления коррозии и окислению.
Электросварка сопротивлением (ERW) производится путем прокатки металла и последующей сварки его продольно по всей длине. Бесшовная труба изготавливается методом экструзии металла до нужной длины; поэтому трубы ВПВ имеют сварное соединение в поперечном сечении, а бесшовные трубы не имеют стыков в поперечном сечении по всей длине.
Где используются трубы ВПВ?
Электросварные трубы и трубы, сваренные сопротивлением (ERW), являются важным компонентом зданий и инфраструктуры. Трубы ERW могут быть разных размеров и применимы во многих отраслях промышленности благодаря своей универсальности.
