Труба вгп и электросварная отличие: Отличие электросварной трубы от водогазопроводной

alexxlab | 05.06.2023 | 0 | Разное

Трубы электросварные и водогазопроводные отличия

При приобретении труб стальных прямошовных клиенты сталкиваются с вопросом – что лучше: труба электросварная или труба водогазопроводная? Можно ли заменить трубу ВГП на электросварную?

На первый взгляд данные трубы имеют схожий внешний вид: и электросварная и водогазопроводная имеют соединительный шов, но технические характеристики и сферы применения у них разные.

И электросварные трубы  и трубы ВГП производят из листового проката на специальных станах. Продольный сварочный шов выполняют сперва с наружной, а потом внутренней стороны. У труб ВГП шов более усилен. Поэтому стоимость труб водогазопроводной будет чуть выше, чем электросварных.

Разберем по пунктам различия:

1. Наружный диаметр

Прокатывают трубы э/с диаметром от 10 до 1420 мм. Стоит отметить, что именно наружный диаметр, так как ВГП маркируются по условному проходу. Трубы ВГП изготавливают наружным диаметром 10 – 156 мм.

2. Толщина стенки

Если сравнивать толщину стенки, то электросварные изготавливают с более толстыми стенками, а широкий диапозон стенок позволяет выбрать подходящую под любую задачу трубу. У электросварных стенки от 1 до 32 мм, у ВГП: 2 – 5,5 мм. Небольшие размеры стенок у ВГП объясняет еще и тем фактом, что их изготавливают меньшим диаметром, чем э/с.

3. Маркировка

Как уже говорилось выше, ВГП трубы имеют особенность в маркировке: их измеряют и обозначают по условному проходу, а электросварные – измеряют и обозначают по наружному диаметру.

4. ГОСТ

Трубы ВГП изготавливают в соответствии с ГОСТ 3262-75, а электросварные регламентируются техническими условиями производства согласно ГОСТ 10705-80 и сортамент ГОСТ 10704-91.

5. Сталь

Для производства ВГП труб применяют стали: Ст1пс, ст2пс, ст3пс, ст1сп, ст2сп, ст3сп, ст1кп, ст2кп, ст3кп, ст10, ст. 20, ст 08пс, ст.08кп; для электросварных –  Ст.1, ст.2, ст.3, ст.4, ст. 08, ст.20, ст.10.

6. Давление

Электросварные трубы способны выдерживать большее гидравлическое давление. Так трубы диаметром 10 – 102 мм выдерживают давление 6 МПа, диаметром более 102 мм – 3 МПа. В свою очередь ВГП способны выдерживать давление не более 2.4 МПа (3.1 МПа – для усиленных).

7. Применение

Благодаря таким техническим характеристикам трубы э/с имеют более широкий спектр применения. Например, их используют для систем внутреннего (питьевого) водоснабжения, в системах отопления и магистральных трубопроводах. Трубы сварные также применяют в сельском хозяйстве и при производстве мебели. В то время как у водогазопроводных труб сфера использования значительна уже: в основном их применяют для внутреннего водоснабжения, для небольших газопроводов. Наиболее востребованы жилищно-коммунальными службами.



Стоит также отменить, что согласно ГОСТ отклонения в толщине у труб ВГП может быть не более 15%, в то время как у электросварных – не более 10%.

У труб ВГП маркировка обозначается по ДУ и четко выдержан размер условного прохода, что объясняет спрос у коммунальных служб.

Заменять водогазопроводные трубы на электросварные не целесообразно, так как меньший диаметр не позволяет создавать больший поток и сложные системы.

Узнать стоимость и наличие трубы электросварной здесь.

Узнать цену и наличие на складе трубы ВГП здесь.

Чем отличается электросварная труба от водогазопроводной: в чем разница?

• Технология производства
• Технические характеристики
• Маркировка и внешний вид
• Какие трубы выбрать: ВГП или ЭСВ?

Взаимодействуя с прямошовным прокатом, работники тяжелой промышленности интересуются, что лучше – электросварной или водогазопроводный прокат? Что будет, если вместо ВГП использовать электросварную трубу?

Прокат этих труб довольно схож по внешним признакам. Однако с технической точки зрения различия заметные, в том числе и по ГОСТу. Для разработки электросварных труб в ход идут следующие марки стали:

• Ст.1;
• Ст.2;
• Ст.3;
• Ст.4;
• Ст.08;
• Ст.20;
• Ст.10.

Для формирования ВГП используются следующие марки: Ст1пс, Ст2пс, Ст3пс, Ст1сп, Ст2сп, Ст3сп, Ст1кп, Ст2кп, Ст3кп, Ст10, Ст.20, Ст 08пс, Ст.08кп.

Их сфера применения также отличается также отличается. Э/с нужны для:

• водоснабжения;
• подачи очищенной питьевой воды;
• подачи воды в системе отопления;
• в качестве магистрального трубопровода;
• сельскохозяйственных нужд.

Также они широко используются при производстве мебели. ВГП применяют только для прокладки тепловых сетей, наружных водо- и газопроводов.

Технология производства

При изготовлении ЭС-проката, производители ссылаются на ГОСТ №3262-75, в то время как создание ВГП соответствует ГОСТу №10705-80 и №10704-91. Главное отличие при производстве в том, что толщина стенок э/с труб не превышает погрешность более 10%, а для ВГП отклонения дозволяются вплоть до 15%.

Обе разновидности проката изготавливают из листового металла разной толщины на оборудовании. В промышленности из подготовленного листа формируют заготовки необходимой длины и плотности. Шов выполняют вначале с наружной, а затем с внутренней стороны. Все стыки при этом аккуратно зачищаются. Однако у водогазопроводных труб этот сварочный шов усилен, поэтому их ценник будет немного выше, чем у электросварочных материалов.

На готовых трубах, соответствующих всем стандартам, не допускаются вздутие материала, коррозия, трещины, сколы и заусенцы. Могут наблюдаться незначительные вмятины или неглубокие царапины, которые не оказывают негативного воздействия на готовые изделия. После проверки на качество поверхности прокат отправляют на оцинковку, которая нужна для защиты от ржавчины и разрушения металла. Обработка может проводиться как холодным, так и горячим цинкованием.

Технические характеристики

Каждый вид труб создан для своих задач, поэтому их технические характеристики абсолютно разные.

ЭС-прокат создан для проводимости горячей и холодной воды под высоким напором, поэтому предел гидравлического давления составляет 6 МП для диаметра 10-102 мм, и 3 МПа для труб с наружным диаметром более 102 мм. Водогазопроводный прокат изготавливается при давлении 2,4 МПа, так как в таких трубопроводах подача газа и воды осуществляется под меньшим давлением.

Наружный диаметр электросварных труб может достигать больших значений, чем у ВГП – 10,0-1420,0 мм. Это связано с большими объёмами жидкости внутри магистральной трубы. У водогазопроводной — максимально-допустимый диаметр – 165,0 мм. Ее стенки имеют значительно меньшую толщину, чем у электросварного проката – от 2,0 до 5,5 мм. У электросварной толщина может достигать 32,0 мм. Это связано с повышенным давлением внутри изделия при транспортировке воды.

Маркировка и внешний вид

Маркировка – это зашифрованное обозначение проката, по которому можно узнать всю необходимую информацию о продукте. Производитель указывает качество стали, соответствие государственному стандарту, размеры изделия, максимальное давление и т.д. Изделия ВГП маркируют по внутреннему диаметру, то есть, по условному проходу. Электросварные изделия – по величине наружной резьбы.

Именно маркировка служит первым признаком, по которому можно отличить трубы друг от друга. Как правило, в обозначении обязательно указывается аббревиатура названия изделия: ЭС – электросварные и ВГП – водогазопроводные.

Отличить их можно и по внешнему виду. С одной стороны трубы кажутся схожими, но при повторном осмотре выявляется существенная разница. Основные пункты, по которым удастся найти разницу:

1. Резьба на электросварных трубах. Она наносится с одного или двух краёв, её ширина колеблется в пределах 10-150 мм. У ВГП резьбы нет.
2. По толщине стенок. При одинаковом наружном диаметре, ЭС будет всегда иметь более толстый срез.
3. По весу. Водогазопроводная — имеет меньший вес, так как толщина её стенок меньше, соответственно, вес будет ниже, чем у э/с . Однако после оцинковки вес проката увеличивается примерно на треть из-за дополнительного слоя металла.

Какие трубы выбрать: ВГП или ЭСВ?

Каждая из разновидностей проката используется в своей отрасли. При выборе подходящей конструкции стоит учитывать её технические характеристики: вес, размер, толщину стенок и т.д.

Для прокладки водопровода, особенно с питьевой водой, подойдут оцинкованные водогазопроводные трубы. Они выдерживают стремительный поток воды, обеспечивают высокую проходимость и изготавливаются из видов стали, которая может контактировать с питьевой водой. Также устойчивы к воздействию минералов на стенки изделия, поэтому данный вид не подвергаются коррозии и образованию накипи. С другой стороны, стоимость ВГП значительно выше, что требует существенных вложений.

Электросварные дешевле, чем водогазопроводные, поэтому их применяют в строительстве и прокладке «сухих» веществ. Помните, что чёрный металл ЭС-труб не устойчив к длительному воздействию влаги, поэтому быстро разрушается.

Если нужно провести газовую коммуникацию к дому, вы можете использовать ВГП небольшого диаметра. Такой вариант будет отличной заменой, однако по цене выйдет дороже. Электросварные трубы могут заменить ВГП, если необходимо проведение подачи технической воды с небольшим напором.

Оцените нашу статью

[Всего голосов: 1 Рейтинг статьи: 5]

это что? Преимущества и ассортимент продукции ВГП

Кто хоть раз сталкивался с ремонтными работами на бытовом трубопроводе, знает, что такое труба ВГП. Металлопрокат для напорных и безнапорных водо- и газопроводов представлен на рынке в широком ассортименте и, очевидно, не собирается уступать свои лидирующие позиции пластиковым трубам. Трубы ВГП особенно успешно применяются в местах, где влияние коррозии сведено к минимуму: в надземных помещениях и внутри помещений. Однако изделия из оцинкованной стали достаточно хорошо противостоят коррозии даже в самых неблагоприятных условиях.

Трубы стальные ВГП применяются для монтажа магистральных газопроводов и водопроводов с различными условиями эксплуатации

Содержание

• 1 Труба стальная ВГП: что это такое?
• 2 Чем отличается труба ВГП от электросварной?
• 3 Труба ВГП: характеристика и ассортимент
• 4 Сертификат на трубу ВГП: что это такое и зачем он нужен?

Труба стальная ВГП: что это?

Трубы, классифицируемые аббревиатурой ВГП, считаются очень прочными и износостойкими. Их жесткость равна качествам цельнометаллического стержня аналогичного диаметра. Назначение стальной трубы ВГП в расшифровке названия – «газопровод». Соответственно, эта продукция используется для создания газопроводов и водопроводов: как внутридомовых (бытовых), так и магистральных.

К преимуществам водогазопроводных труб относятся:

• низкий коэффициент линейного расширения. Трубы ВГП не деформируются под воздействием температур, приближающихся к температуре кипения воды. Они способны выдерживать температуры, при которых полимерные материалы начинают размягчаться и плавиться. Также стальная труба не портится при замерзании теплоносителя (жидкости);
• высокой прочности. Прочностные характеристики стальных труб ВГП выше данных изделий из меди и полипропилена. Их предел допустимого внутреннего давления позволяет использовать стальные трубопроводы в напорных сетях. Оцинкованная труба ВГП также устойчива к коррозии;
• теплопроводность. Среды в стальных трубах длительное время сохраняют необходимую температуру;
• герметичность. Допускается перевозка газообразных и летучих веществ, а также кислот и других химически активных компонентов.

Нержавеющие и неоцинкованные трубы быстро ржавеют

Важно! С другой стороны, высокая теплопроводность может привести к потерям тепла в системе, но этот недостаток легко устраняется с помощью изоляционных материалов.

Чем отличается труба ВГП от электросварной?

Конечно, этот вопрос не совсем корректен, но для обывателя достаточно важен. В целом труба ВГП является разновидностью категории электросварных изделий. Визуально газоводопроводная труба отличается от электросварной только размерами, но госстандарт диктует разные требования к этим двум видам труб. Электросварные трубы чаще используются в магистральных конструкциях, а также могут служить опорными столбами, каркасными конструкциями для мебели, ограждений или ограждений. Что касается производства ВГП, то оцинкованная сталь может использоваться при изготовлении электросварных труб.

Основные отличия этих видов труб согласно соответствующим ГОСТам представлены в таблице.

Таблица 1

Труба стальная ВГП: ГОСТ 3262-75	Труба стальная электросварная прямошовная: ГОСТ 10704-91 (ТУ по ГОСТ 10705-80)
Нормативный документ диктует условия номенклатуры и производства труб ВГП с условным проходом от Ду 6 до Ду 150	Нормативный документ диктует условия производства и сортамента прямошовных труб наружным диаметром 10-1420 мм
Допуски (по наружному диаметру): не более 0,4 мм для d Не более 0,8% для d > 48мм	Предельно допустимые отклонения (считаются по наружному диаметру): Не более 0,4 мм для d Не более 0,8% для d > 50 мм
Максимально допустимое отклонение по толщине стенки: 15%	Максимально допустимое отклонение толщины стенки: 10 %
Максимальное гидравлическое давление: 2,4 МПа – обычные трубы 3,1 МПа – армированные трубы	Максимальное гидравлическое давление: 6 МПа – при d 102 3 МПа – при d > 102 мм



Допускается изготовление аналогов труб стальных ВГП по ГОСТ 10704-91, при условии, что они полностью соответствуют представленным стандартам.

Трубы ВГП сварные могут иметь как спиральный, так и прямой шов

Труба ВГП: характеристика и ассортимент

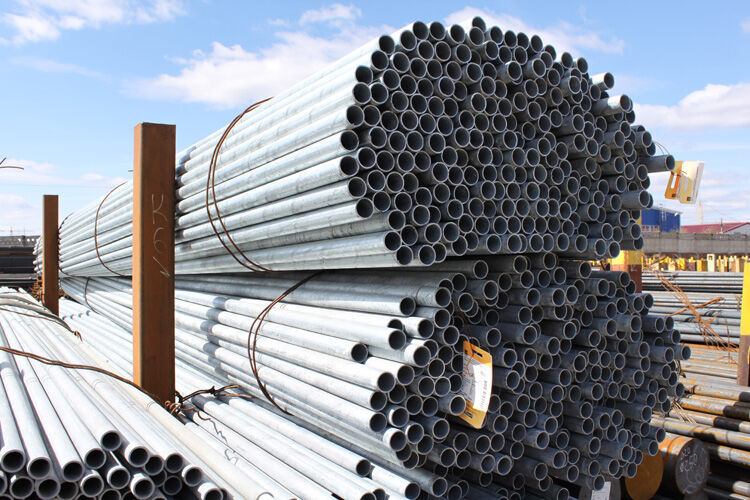

Ассортимент труб ВГП по видам продукции делится на два вида: труба ВГП черная и оцинкованная. Ассортимент относит оцинкованные модели к серии труб повышенной точности. Дальнейшая классификация производится по длине изделий, толщине стенок, наружному диаметру и дистанционному управлению (расшифровка – конкретный или условный проход).

Последний индикатор – дистанционное управление – указывает пропускную способность выбранного продукта. Ассортимент включает трубы с условным проходом в диапазоне 6-150. При разных условиях наружный диаметр колеблется от 10 мм (для DN 6) до 165 мм (для DN 150).

Условный проход обычно указывается в дюймах. Труба ВГП, на пульте которой установлено значение «20», будет записана в каталогах как изделие с внутренним диаметром ¾ дюйма. И все дополнительные материалы (фитинги, муфты, заглушки и т.д. ) также потребуются при величине ¾ дюйма.

Перевод в дюймы других ПДУ:

• Труба ВГП ДУ 8 = ¼”;
• Ду 15 = ½”;
• Ду 25 = 1”;
• Ду 32 = 1¼”;
• Ду 40 = 1,5”;
• Ду 50 = 2”, и т.д.

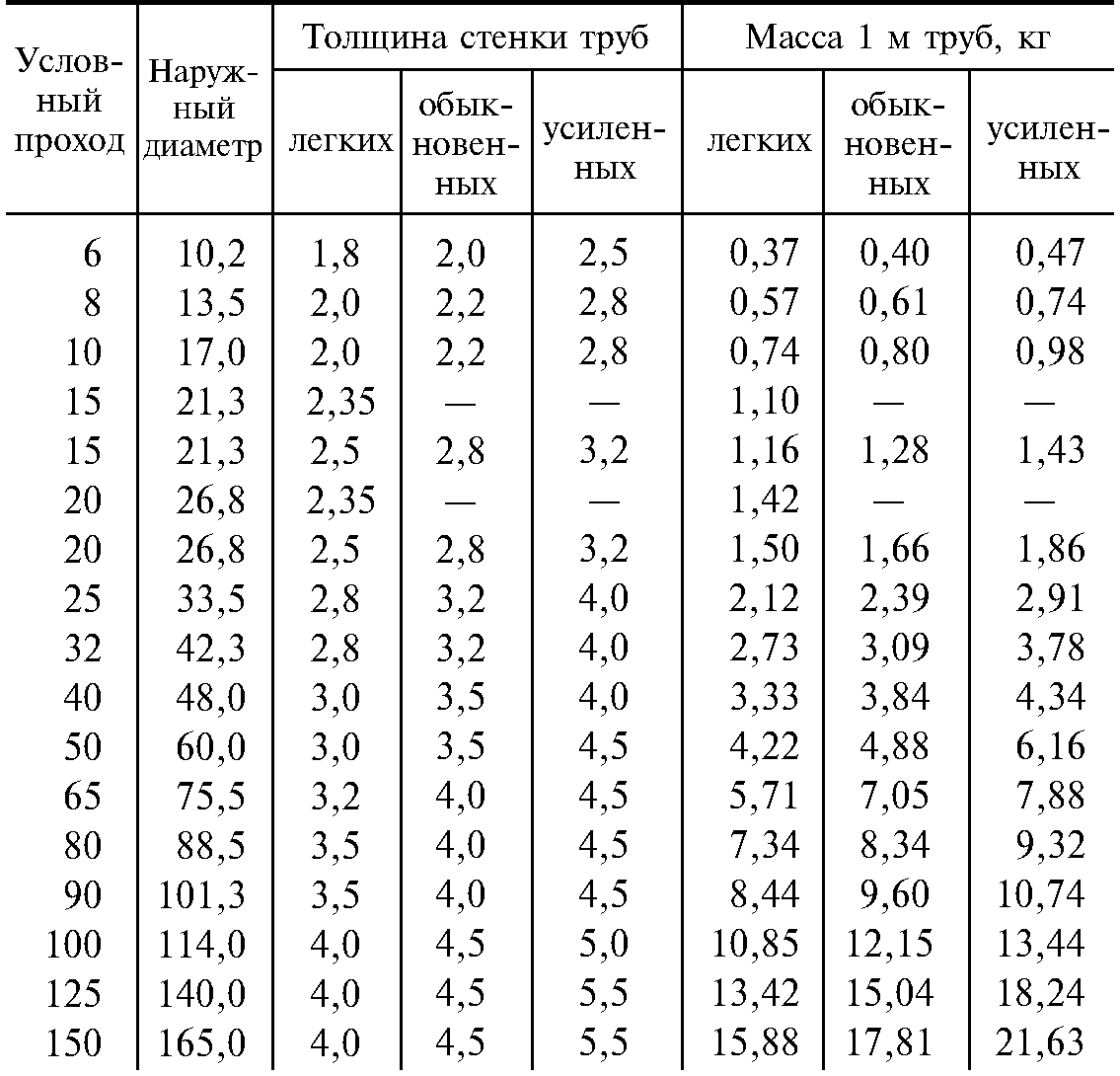

На жесткость трубы ВГП влияет еще один показатель, определяющий ассортимент продукции – толщина стенки. Он исходит из того, какой толщины был стальной лист, из которого впоследствии была сварена труба. От толщины стенки также зависит отношение условного прохода к наружному диаметру ВГП изделия.

Диаметр трубы является важным показателем, определяющим ее пропускную способность

В ассортименте представлены такие виды труб по толщине стенки:

• обыкновенные – толщина стенки варьируется от 2 до 4,5 миллиметров;
• легкие – от 1,8 до 4 миллиметров;
• усиленный – от 2,5 до 5,5 миллиметров.

Единственное отличие, отличающее оцинкованные трубы ВГП от простых изделий, в производстве которых используется черная сталь, это их вес. Оцинкованные трубы имеют на 3-5% большую массу за счет наличия тонкого антикоррозийного покрытия. Во всем остальном ассортимент труб ГВП распространяется на оцинкованные модели.

Сертификат на трубу ВГП: что это такое и зачем он нужен?

Сертификат производителя необходим для защиты потребителя от приобретения некачественного товара. Наличие сертификата соответствия говорит о том, что данный производитель придерживается всех норм, прописанных в конкретном ГОСТе. Интересно, что сертификат соответствия на трубы ВГП выдается на добровольной основе: водогазопродукция не подлежит обязательной сертификации. Такой сертификат выдается после прохождения испытаний в лабораторных условиях, в том числе гидравлических.

Важно! Если сертификат выдается на оцинкованную продукцию, в документе должен быть указан способ цинкования – «горячий» или «холодный».

Еще одним документом, положительно влияющим на доверие клиентов, является гигиенический сертификат. В него вписывается заключение о прохождении санитарно-эпидемиологической экспертизы. Процедура проводится в ограниченное время с использованием стандартных экспертных методик. Сертификат, полученный компанией, распространяется на весь ассортимент продукции.

При выборе труб для монтажа системы газопровода (водопровода) необходимо исходить из степени соответствия мощностей поставщика государственному стандарту и личных требований. Для бытовых трубопроводов целесообразно использовать оцинкованные трубы и трубы из черной стали. Если требования к работе системы повышены, то лучшим выбором будет оцинкованная сталь.
