Трубчатые электронагреватели (ТЭНЫ)

Получить предложение

Производитель систем электрообогрева

+7 (495) 204-13-05

Пн-Вс 7:00 — 18:00 (Мск)

Заказать звонок

[email protected]

Пишите на почту:

Свяжитесь напрямую:

Производство на заказ, по вашим чертежам

Срок изготовления от 2-х дней

Гарантия от 24 месяцев

Сертификаты ГОСТ Р взрывобезопасности

Техническая поддержка 24/7

Поставка от 5 шт

Описание и характеристики

Проекты и отзывы

Оплата, гарантия

Доставка

Описание и характеристикиПроекты и отзывыОплата, гарантияДоставка

Трубчатый электронагреватель или ТЭН это универсальный электронагревательный прибор в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. ТЭНы применяются для разогрева воздуха, воды, масла и различных сухих смесей. Точно по центру изолятора проходит токопроводящая нить определённого сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.

Устроен ТЭН следующим образом:

Тонкостенная металлическая трубка , которая должна быть устойчива к коррозии. Она изготавливается из нержавеющей стали, латуни, меди, титана. Иногда с защитным покрытием.

Выбор металла обуславливается условиями эксплуатации ТЭНа — температурой и агрессивностью среды.

Спираль из проволоки большого удельного электрического сопротивления, которая находится внутри трубки.

Наполнитель , отделяющий спираль от трубки. В качестве наполнителя чаще всего используют периклаз, который не проводит ток, но хорошо отдает тепло.

Контактный элемент, с помощью которого нагреватель подключается к электрической сети.

Фарфоровые изоляторы в торцах трубки. Металлическую трубку можно изогнуть, чтобы получить ТЭН нужной формы.

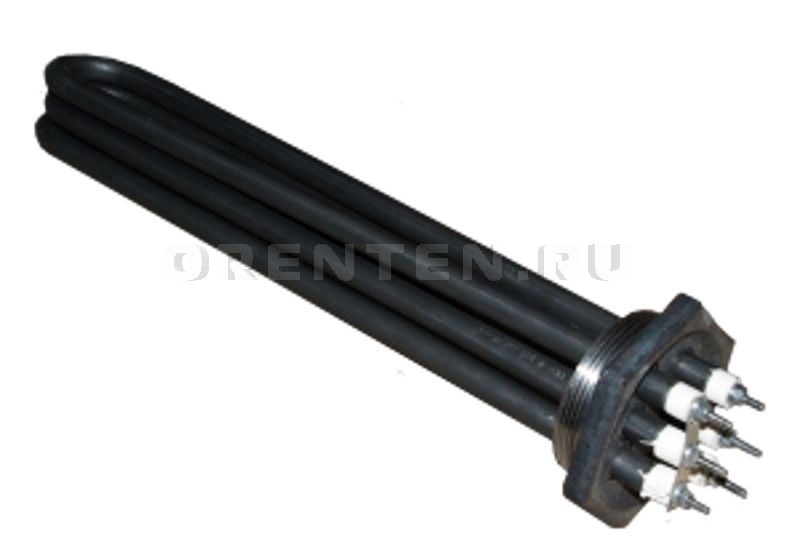

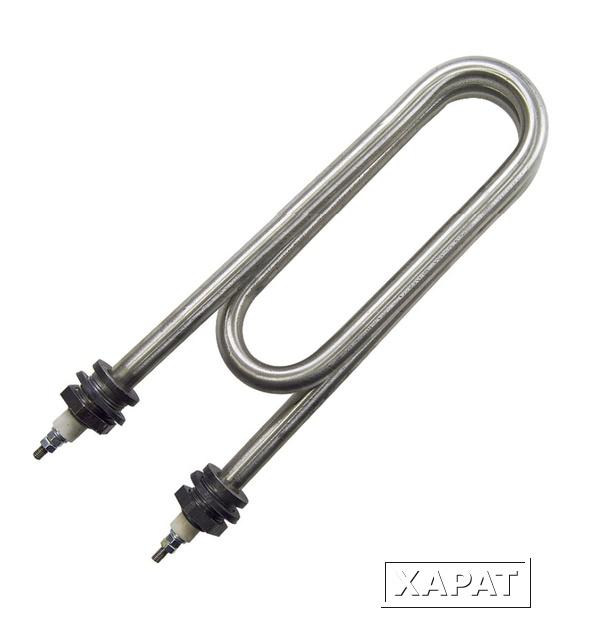

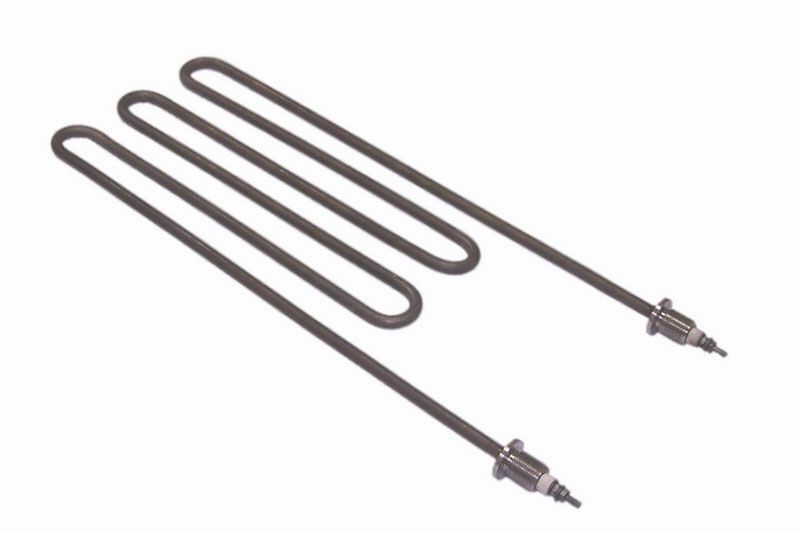

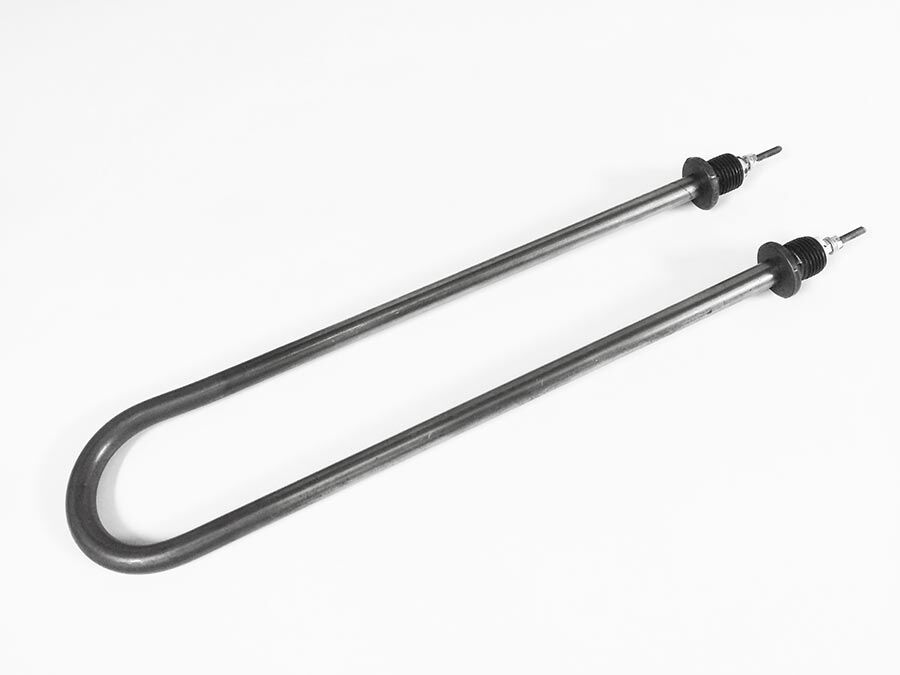

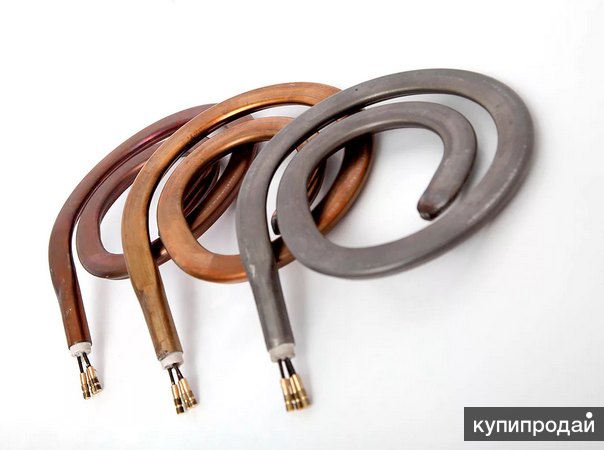

Формы трубчатых электронагревателей ТЭН

Универсальность – существуют различные типы нагревателей: ТЭН для воды, оребренные ТЭН, воздушные ТЭНы (для подвижного и спокойного воздуха), ТЭН для масла, ТЭНы для пищевого оборудования, фторопластовый ТЭН (для использования в агрессивной среды, в том числе и для гальванических ванн).

Надежность – устойчивость к ударам и вибрациям.

Простота эксплуатации – необходимо всего лишь подключить ТЭН к сети питания или шкафу управления.

Долговечность – срок службы достигает 10 000 часов.

Трубчатый электронагреватель имеет ряд преимуществ:

Выполненные проекты

Поставка шкафа управления нагревателями для подготовки парафиновых форм.
Был использован контроллер фирмы ОВЕН с интуитивно понятной настройкой. Силовые автоматические выключатели и контактор марки DEKraft от мирового лидера по производству электронных компонентов Schneider Electric. Шкаф управления собран с максимальным удобством для обслуживающего персонала и не требует дополнительного обучения электриков.

Шкаф управления для управления 4-мя нагревателями.
На лицевой панели шкафа установлен контроллер фирмы Термодат и переключатели для включения каждого нагревателя по отдельности, а так же предусмотрена световые сигнальные лампы для индикации работы нагревателей и выхода за пределы температуры нагрева среды. Отличительной особенностью данной система является индикация тока и напряжения на каждом из нагревателей.

Поставка бюджетного шкафа управления для управления двумя врезными нагревателями по 12кВт каждый.
На лицевой панели установлен только контроллер российской фирмы ОВЕН, что позволяет контролировать состояние битума и выставлять необходимую температуру раствора.

Оставить заявку

У вас похожий проект?

Оставьте заявку для обсуждения деталей вашего проекта.

Оставить заявку

У вас похожий проект?

Оставьте заявку для обсуждения деталей вашего проекта.

Оставить заявку

У вас похожий проект?

Оставьте заявку для обсуждения деталей вашего проекта.

Отзывы

НПО НАУКА

УК Квартал

ИП Крылов Максим Анатольевич

ООО “Унимод Групп”

Условия оплаты

Предоплата 50% от стоимости оборудования – в течение 5 дней после заключения – договора (возможна разбивка на более мелкие суммы)
50% стоимости оборудования – по готовности оборудования.
Транспортные расходы за счет Заказчика.

Технологический цикл изготовления

1-2 дня с момента получения предоплаты на подготовку электрической схемы и заказ недостающего оборудования. Монтаж комплектующих шкафа- 3-4 дня. Пуско-наладка, настройка контроллера, подключения датчиков и тестовой нагрузки – 1-2 дня. Отгрузка до терминала выбранной Заказчиком транспортной компанией – 1 день. Возможен запуск в производство и подключения нагревателей на объекте заказчика. Бесплатная техническая поддержка в течение всего срока эксплуатации.

Гарантийные обязательства

Гарантийный срок эксплуатации – 12 месяцев с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода-изготовителя. Кроме того, мы осуществляем послегарантийное обслуживание наших шкафов, бесплатную консультацию по вопросам технического сопровождения, снабжение необходимыми запчастями.

Дополнительные услуги

При заключении договора наши специалисты разработают электрическую схему по техническому заданию или опросному листу, предоставят рекомендации по размещению оборудования и подключению различных типов датчиков.

Доставляем продукцию по всей России и Казахстану в короткие сроки


  • Промышленные нагреватели
  • греющая лента,
  • трубчатые электронагреватели (ТЭНЫ):
доставка до терминала транспортной компании БЕСПЛАТНО

Шкафы управления: доставка по всей России БЕСПЛАТНО

  • Москва и область – 2-3 дня
  • Санкт-Петербург и Ленинградская область – 5 дней
  • Центральная Россия – 2-3 дня
  • Северо-Запад России – 3-4 дня
  • Поволжье – 1-2 дня
  • Урал – 1-2 дня
  • Сибирь – 2-3 дня
  • Юг России – 3-4 дня
  • Дальний Восток – 4-9 дней
  • Казахстан – от 7 дней

конструкция, подбор, установка. Статья компании Технонагрев

В конструкцию любого электронагревателя помимо основного резистивного элемента входят вспомогательные элементы в виде: контактных выводов, электроизоляции, защиты от механических повреждений, креплений и т. д. Без этой оснастки не один нагреватель не считается полноценным устройством, которое можно применять.

Для нагрева промышленного оборудования используются нагреватели категории — ТЭН. Изготавливаются такие устройства с полностью герметичной конструкцией, а их внешняя оболочка предусматривает защиту от влияния агрессивной среды.

Устройство ТЭНов

В стандартной сборке спираль высокого сопротивления располагается внутри металлического корпуса. На концах устройства установлены стержни, к которым могут подсоединяться различные по типу варианты выводов для подключения к электросети. Внешняя трубка (корпус) обычно состоит из стали углеродистого типа или нержавеющего металла.


Нагревательный элемент (спираль) не должен иметь прямого контакта с внутренними стенками трубки, и для его исключения внутренняя полость нагревателя заполнена изолирующим веществом, которое хорошо проводит тепловую энергию. Кристаллическая смесь магния – периклаза часто используется в качестве изолирующего наполнителя. После того, как трубка была заполнена порошкообразным периклазом, она переходит к этапу обжимки. Под воздействием высокого давления изолирующий материал переходит в монолитное состояние, надежно фиксируя спираль вдоль оси трубы нагревателя. Сжатое нагревательное устройство может быть отлито в различные формы. Стержни, из которых получены контактные элементы, изолированы от «корпуса» нагревателя благодаря специальному материалу, который проводит тепло, но не прерывает ток. Герметизация концов осуществляется за счет влагостойкого силиконового лака.

Преимущества и недостатки ТЭНов

Трубчатые электронагреватели пользуются высоким спросом, т.к. имеют массу преимуществ перед иными типами нагревательных устройств:

  • высокая надежность,

  • безопасность в обслуживании;

  • безотказно работают в агрессивных средах;

  • могут оснащаться элементами защиты от вибрации и ударов.

Трубчатые нагреватели, изготовленные по специальной конструкции, могут работать в прямом контакте с газовыми и жидкими средами. К сожалению, огромный перечень преимуществ нагревателей данного типа не позволяет использовать их во взрывоопасных средах. Существуют специальные модели ТЭН, которые могут вырабатывать до 800 градусов Цельсия. За счет герметичного выполнения в среднем срок службы такого элемента может составлять до 10 тыс. часов.

«Технонагрев» изготавливает ТЭНы, которые можно использовать на самых различных устройствах промышленного и бытового пользования. Помимо стандартного перечня нагревателей, у нас вы найдете одноконцевые патронники, диаметром 6,5-20 мм. Таким нагревателям характерна высокая удельная мощность.


К недостаткам трубчатых нагревателей можно отнести только невозможность проведения крупного ремонта. Если ТЭН перегорел, его придется только заменить новым нагревателем.

Как выбрать ТЭН

На сегодняшний день существует много моделей нагревателей ТЭН, которые отличаются не только внешним видом и комплектацией, у некоторых схожих моделей бывают совершенно разные характеристики работы. Если у вас возникли проблемы при выборе нагревателя, специалисты «Технонагрев» на основе информации о вашем оборудовании подскажут самый подходящий вариант нагревателя и проконсультируют обо всех его положительных сторонах и возможных недостатках.

Эксплуатация ТЭНов

Для того, чтобы ваш нагреватель работал как намного дольше следует подбирать его с максимально подходящими параметрами для вашего оборудования. Характеристики его также должны в полной мере соответствовать имеющейся среде. Зачастую причина отказа ТЭН — это нарушение герметичной конструкции. Происходит это в основном из-за окисления корпуса или контактных выводов. Влага, попадающая на резистивный элемент, вызывает короткое замыкание. Перечисленные причины спровоцированы чрезмерным усилием на контактные выводы при подключении проводов к нагревателю и/или образованием накипи на поверхности трубчатой оболочки.


Соблюдая следующие правила, вы сможете продлить «жизнь» нагревателя и использовать его максимально эффективно:

  1. не прикладывайте излишние усилия при закручивании гаек в процессе подсоединения контактных выводов, так вы не нарушите герметичность.

  2. каждый ТЭН должен использоваться именно в той среде, для которой он предназначался изначально.

  3. со временем на корпусе нагревателя может появляться солевой налет, поэтому регулярно очищайте устройство от накипи и других отложений.

«Технонагрев» производит полную линейку патронных, ленточных, трубчатых и погружных нагревателей для широкого спектра промышленных и коммерческих применений. «Технонагрев» состоит из отдела продаж и технологического производственного цеха, полного ресурсов. Наши технологи обладают большими знаниями, поэтому мы можем предложить своим клиентам обогреватели и регуляторы непревзойденного качества, производительности и надежности.



Нептроник | Электрические обогреватели | Трубчатые и ребристые трубчатые

Режим управления Входные сигналы
Внешний
Спрос:

Аналоговый сигнал от TRO5404
или другой контроллер:
0–10 В постоянного тока, 2–10 В постоянного тока или 4–20 мА
Внутренний
Темп: Помещение STR1-11 или воздуховод STC8-11
Уставка: Бортовой потенциометр
Спрос: Контроллер HECF
Температура и уставки: TRL54 или TRL24
Спрос: Контроллер HECF
Темп: Воздуховод STC8-11
Уставка: ТРЛ24
Спрос: Контроллер HECF
ТПМ
Спрос: Импульс от 0 до 5 В постоянного тока
Сигнал Нептроник
Спрос:


ИТ03-11 (уст.
) +
STC8-11 (температура канала)
или
СТС3-11 (набор)
Пневматический Прямого или обратного действия 0–15 фунтов на квадратный дюйм (0–103 кПа)
Заводская настройка от 1 до 15 фунтов на квадратный дюйм (7–103 кПа)
Пульт дистанционного управления
Спрос: Сеть BACnet
Все вышеперечисленное Цифровой импульс 24 В переменного тока или цифровой импульс заземления постоянного тока

= требуется сетевой контроллер HECB

Трубчатые нагреватели — Wattco


Трубчатые нагревательные элементы WATTCO™ — это наиболее универсальное и наиболее подходящее решение для промышленного обогрева для большого количества применений. Трубчатые элементы WATTCO™ изготавливаются на заводе практически любой формы и размера. По запросу могут быть изготовлены нестандартные диаметры изгиба, и мы можем изготовить различные решения для промышленного отопления, такие как фланцевые трубчатые нагреватели. Трубчатые нагреватели обычно изготавливаются из стали, нержавеющей стали, инколоя, инконеля или титановых сплавов. Трубчатые элементы часто рассматриваются как основа всех нагревательных элементов. Эти нагревательные элементы имеют прочную внешнюю оболочку, помогающую защитить технологический нагреватель от физических нагрузок, и изготовлены из высококачественных сплавов, обеспечивающих эффективную передачу тепла от змеевика сопротивления к нагревающей среде.



В зависимости от номинала, оболочки и формы электрические трубчатые нагреватели WATTCO™ используются в различных областях промышленного нагрева (кондуктивный, конвекционный, радиационный нагрев), где требуется рабочая температура до 750 °C (1 382 °F). ) для нагрева жидкостей, газов и твердых тел. Доступны различные диаметры, чтобы отрегулировать удельную мощность в вашем приложении и спроектировать ваше промышленное нагревательное оборудование для наилучшей производительности и длительного срока службы. Стандартные и изготовленные по индивидуальному заказу контактные выводы упрощают установку и техническое обслуживание. Wattco использует высококачественный оксид магния, чтобы обеспечить эффективную передачу тепла от резистивной катушки к теплоносителю, будь то воздух, жидкость или твердое тело. Радиусы изгиба разработаны с тщательным опытом, чтобы обеспечить оптимальную производительность при соблюдении «подгонки формы и функциональности» в вашем приложении.



Получите предложение по трубчатому нагревателю уже сегодня. Wattco также производит другие решения для промышленного отопления, такие как инфракрасные обогреватели, погружные нагреватели, циркуляционные нагреватели и многое другое. Нажмите здесь, чтобы просмотреть все наши продукты

Технические характеристики Приложения Особенности и преимущества Изображения

  • Стандартные диаметры: диаметры 0,260 дюйма, 0,315 дюйма, 0,375 дюйма, 0,430 дюйма, 0,475 и 0,625 дюйма
  • Доступны различные варианты оболочек, диаметров и номиналов
  • Поставляется с электрически изолированной оболочкой
  • Обеспечивают превосходную внутреннюю электрическую изоляцию и теплопроводность
  • CSA, одобрено CSA США и UL
Материал Применение
Медь Вода, масло, смазка
Сталь Щелочные чистящие растворы, Деготь, Асфальт или воздушное отопление
Нержавеющая сталь Агрессивные жидкости, пищевое оборудование, Радиаторное отопление
Инколой Растворы для очистки и обезжиривания, Коррозионные жидкости
Инконель Растворы для покрытия и травления кислотные
Титан Агрессивные жидкости





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРЕИМУЩЕСТВА
РЕЗЬБОВЫЕ ФИТИНГИ
  •  Припаяны, обжаты или приварены к холодной части элемента.
  • Используется в качестве герметичного соединения с нагревателем, установленным в открытых резервуарах или емкостях.
  • Поставляется из латуни, стали или нержавеющей стали.
  • Простота установки
  • Можно придать практически любую форму
  • Компактный размер
  • Точная и простая регулировка тепловой мощности
  • Прочный
  • Простота обслуживания
  • Легко заменить, что исключает длительные периоды простоя
КОМПРЕССОРНЫЕ ФИТИНГИ
  • Изготавливается из никелированной латуни для установки в полевых условиях на элементах диаметром 0,375”, 0,430”, 0,475”.
 ФАКТОРЫ, КОТОРЫЕ НУЖНО УЧИТЫВАТЬ Пожалуйста, примите во внимание следующие факторы, чтобы выбрать идеальные трубчатые элементы/трубчатые нагревательные элементы WATTCO™ для вашего применения:
  • Мощность нагревательного элемента, Вт
  • Материал оболочки (коррозионный или неагрессивный)
    • Температура продукта
    • Степень аэрации приложения
    • Скорость воздуха в вашем приложении
    • Температура окружающей среды
Влагостойкие клеммные коробки:
