ГОСТ 26805-86 Заклепка трубчатая для односторонней клепки тонколистовых строительных металлоконструкций. Технические условия
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАКЛЕПКА ТРУБЧАТАЯ ДЛЯ ОДНОСТОРОННЕЙ КЛЕПКИ ТОНКОЛИСТОВЫХ СТРОИТЕЛЬНЫХ МЕТАЛЛОКОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 26805-86
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
Р. А. Каграманов, канд. техн. наук; Ю. К, Жебелев, канд. техн. наук; В. В. Иванников, канд. техн. наук; В. В. Баконин
ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР
Директор Е.
А. Долгинин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 26 декабря 1985 г. № 250
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗАКЛЕПКА ТРУБЧАТАЯ ДЛЯ ОДНОСТОРОННЕЙ КЛЕПКИ ТОНКОЛИСТОВЫХ СТРОИТЕЛЬНЫХ МЕТАЛЛОКОНСТРУКЦИЙ Технические условия Tubular rivet for one-sided riveting of thin-sheet construction metalworks. Specifications |
ГОСТ 26805-86 |
Постановлением Государственного комитета СССР по делам строительства от 26 декабря 1985 г. № 250 срок введения установлен
с 01.01.87
Настоящий стандарт распространяется на трубчатые алюминиевые заклепки для односторонней клепки защитных оболочек из алюминиевых сплавов для тепловой изоляции трубопроводов и резервуаров.
1.1. Заклепки должны изготовляться в соответствии с требованиями настоящего стандарта.
1.2. Размеры заклепок должны соответствовать указанным на черт. 1 и в таблице.
1 – головка; 2 – стержень; 3 – отверстие; 4 – конусная часть стержня
Черт. 1
|
Обозначение |
Размеры, мм |
Масса 1000 шт., кг | ||
|
L |
l |
h |
||
|
ТЗ-4 ´ 5(1) |
1 |
0,202 |
||
|
ТЗ-4 ´ 5(2) |
6,5 |
5,0 |
2 |
0,180 |
|
ТЗ-4 ´ 5(3) |
3 |
0,175 |
||
|
ТЗ-4 ´ 6,5(1) |
1 |
0,220 |
||
|
ТЗ-4 ´ 6,5(2) |
8,0 |
6,5 |
2 |
0,205 |
|
ТЗ-4 ´ 6,5(3) |
3 |
0,195 |
||
Пример условного обозначения трубчатой заклепки ТЗ диаметром 4 мм, длиной 5 мм, длиной конусной части стержня 2 мм:
ТЗ-4 ´ 5 (2) ГОСТ 26805-86
1.
3. Заклепки должны
изготовляться методом холодной высадки из проволоки диаметром 3,8-4,0 мм из
алюминия и алюминиевых сплавов по ГОСТ 14838-78.
1.4. Поверхность заклепок должна быть чистой, без грата, трещин, надрывов, расслоений материала, пузырей и раковин.
1.5. Предельные отклонения размеров и формы заклепок – по ГОСТ 10304-80, класс точности С.
1.6. Номинальный диаметр отверстий под заклепки – 4,1 мм.
1.7. При расчете несущей способности заклепки на срез расчетное сопротивление срезу принимать по ГОСТ 14838-78.
1.8. В комплект поставки входит партия заклепок в количестве не менее 500 шт.
2.1 Правила приемки заклепок – по ГОСТ 17769-83.
3.1. Поверхность заклепок проверяют визуально – методом сравнения их с образцами-эталонами.
3.2. Отклонения размеров и
расположения поверхностей заклепок проверяют предельными калибрами, шаблонами,
контрольными матрицами или универсальными измерительными приборами.
3.3. Несущую способность заклепок контролируют на разрывной машине путем испытания образцов, представляющих собой однозаклепочное соединение двух пластин (черт. 2). Толщины пластин выбирают по справочному приложению.
Черт. 2
4.1. Упаковка заклепок и маркировка тары – по ГОСТ 18160-72.
4.2. К каждой упаковке должна быть прикреплена этикетка по ГОСТ 2.601-68.
4.3. Каждая партия заклепок должна быть снабжена паспортом, в котором указывают:
номер и дату заполнения документа;
наименование и адрес изготовителя;
наименование и условное обозначение продукции;
номер партии;
массу партии нетто;
марку материала заклепки, расчетное сопротивление заклепки срезу и результаты испытаний;
дату проведения испытаний.
Примечание. Допускается вкладывать паспорт в тару.
4.4. Хранение заклепок – по
группе условий хранения С ГОСТ 15150-69.
5.1. Заклепки устанавливают на стержне, имеющем развальцовочный наконечник (черт. 3а).
5.2. Заклепку вместе со стержнем вставляют в отверстие склепываемых листов с плотным прижатием головки заклепки к лицевому листу (черт. 3б), затем стержень с развальцовочным наконечником протягивают сквозь отверстие в теле заклепки, в результате чего формируется головка заклепки с тыльной стороны соединения (черт. 3в).
Черт. 3
5.3. Размеры заклепок, соответствующие толщине пакета склепываемых листов, выбирают по справочному приложению.
|
Толщина склепываемого пакета листов |
Длина стержня заклепки l |
Длина конусной части стержня заклепки h |
|
До 1,0 включ. |
5,0 |
3,0 |
|
Св. 1,0 до 1,5 |
5,0 |
2,0 |
|
» 1,5 » 2,0 » |
5,0 |
1,0 |
|
» 2,0 » 2,5 » |
6,5 |
3,0 |
|
» 2,5 » 3,0 » |
6,5 |
2,0 |
|
» 3,0 » 4,0 » |
6,5 |
1,0 |
ГОСТ 26805-86 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЗАКЛЕПКА
ТРУБЧАТАЯ ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.87 Настоящий стандарт распространяется на трубчатые алюминиевые заклепки для односторонней клепки защитных оболочек из алюминиевых сплавов для тепловой изоляции трубопроводов и резервуаров. 1.1. Заклепки должны изготовляться в соответствии с требованиями настоящего стандарта. 1.2. Размеры заклепок должны соответствовать указанным на черт. 1 и в таблице. 1 – головка; 2 – стержень; 3 – отверстие; 4 – конусная часть стержня Черт. 1 Размеры в миллиметрах
Пример условного обозначения трубчатой заклепки диаметром 4 мм, длиной 5 мм, длиной конусной части стержня 2 мм: ТЗ-4´5 (2) ГОСТ 26805-86 1. 1.4. Поверхность заклепок должна быть чистой, без грата, трещин, надрывов, расслоений материала, пузырей и раковин. 1.5. Предельные отклонения размеров и формы заклепок - по ГОСТ 10304, класс точности С. 1.6. Номинальный диаметр отверстий под заклепки – 4,1 мм. 1.7. При расчете несущей способности заклепки на срез расчетное сопротивление срезу принимать по ГОСТ 14838. 1.8. В комплект поставки входит партия заклепок в количестве не менее 500 шт. 2.1 Правила приемки заклепок – по ГОСТ 17769. 3.1. Поверхность заклепок проверяют визуально - методом сравнения их с образцами-эталонами. 3.2. Отклонения размеров и расположения поверхностей
заклепок проверяют предельными калибрами, шаблонами, контрольными матрицами или
универсальными измерительными приборами. 3.3. Несущую способность заклепок контролируют на разрывной машине путем испытания образцов, представляющих собой однозаклепочное соединение двух пластин (черт. 2). Толщины пластин выбирают по справочному приложению. Черт. 2 4.1. Упаковка заклепок и маркировка тары – по ГОСТ 18160. 4.2. К каждой упаковке должна быть прикреплена этикетка по ГОСТ 2.601. 4.3. Каждая партия заклепок должна быть снабжена паспортом, в котором указывают: – номер и дату заполнения документа; – наименование и адрес изготовителя; – наименование и условное обозначение продукции; – номер партии; – массу партии нетто; – марку материала заклепки, расчетное сопротивление заклепки срезу и результаты испытаний; – дату проведения испытаний. Примечание. Допускается вкладывать паспорт в тару. 4.4. Хранение заклепок – по группе условий хранения С по ГОСТ 15150. 5. 5.2. Заклепку вместе со стержнем вставляют в отверстие склепываемых листов с плотным прижатием головки заклепки к лицевому листу (черт. 3б), затем стержень с развальцовочным наконечником протягивают сквозь отверстие в теле заклепки, в результате чего формируется головка заклепки с тыльной стороны соединения (черт. 3в). 5.3. Размеры заклепок, соответствующие толщине пакета склепываемых листов, выбирают по справочному приложению. Черт. 3 РАЗМЕРЫ ЗАКЛЕПОК В миллиметрах
ИНФОРМАЦИОННЫЕ ДАННЫЕ 1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР Министерством монтажных и специальных строительных работ СССР ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР 2. 3. ВВЕДЕН ВПЕРВЫЕ 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5.ПЕРЕИЗДАНИЕ. Декабрь 2004 г. СОДЕРЖАНИЕ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические условия / 26805 86
, кг
3. Заклепки должны изготовляться методом холодной
высадки из проволоки диаметром 3,8-4,0 мм из алюминия и алюминиевых сплавов по ГОСТ
14838.
1. Заклепки устанавливают на стержне, имеющем
развальцовочный наконечник (черт. 3а).
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по делам строительства от 26.12.85 г. № 250
1483 комплекта Кожаные заклепки Набор 6мм / 8мм / 12мм трубчатые заклепки с двойным колпачком и полым перфоратором Декоративные заклепки Металлические заклепки 4 цветов с сеттером и основанием для обуви Одежда Кошелек Ткань Кожаная работа ( Товар#: E12968-2 )
483 комплекта Кожаные заклепки Набор 6мм / 8мм / 12мм трубчатые заклепки с двойным колпачком и полым перфоратором Декоративные заклепки Металлические заклепки 4 цветов с сеттером и основанием для обуви Одежда Кошелек Ткань Кожаная работа
org/” typeof=”BreadcrumbList”>Описание
Доставка и оплата
Гарантия
Q&A
Оптовый запрос

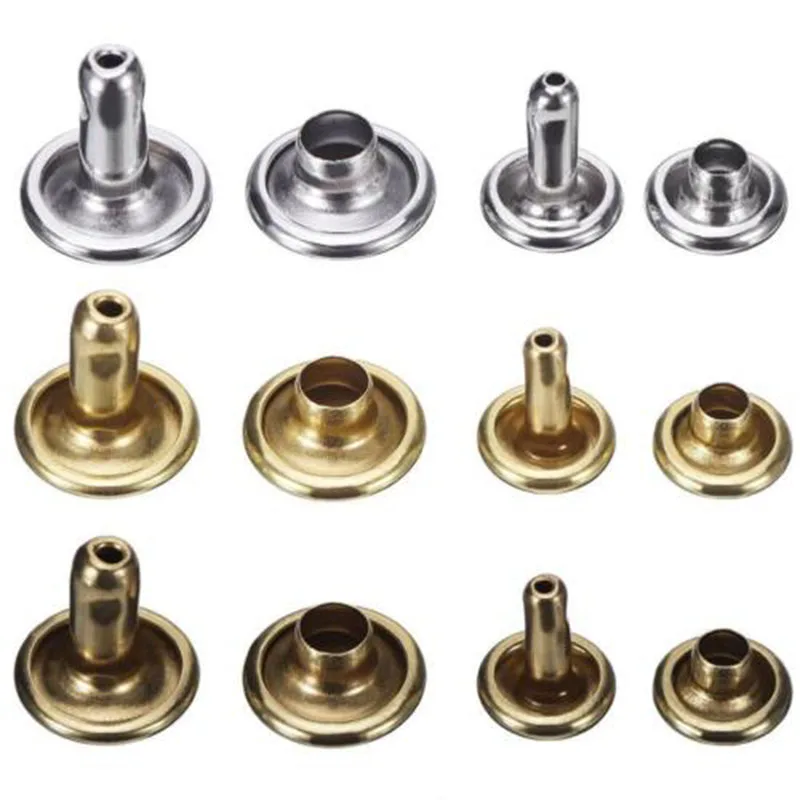

Колпачок двойной, трубчатый, 3 размера – 6 × 6 мм, 8 × 8 мм, 8 × 12 мм, 4 цвета – золото, серебро, бронза, бронза.
Особенности:
[Набор заклепок 483 набора] Очень хорошо работает на тонкой коже. 40 комплектов заклепок на цвет и размер соответственно. Применяется для поделок из кожи, ремонта и украшения курток, джинсовых брюк, рубашек, ветровок, бумажников, ветровок, сандалий и т.
Д.
[3 размера и 3 цвета] Поставляется в 3 размерах – 6 × 6 мм, 8 × 8 мм, 8 × 12 мм; 4 цвета – золото, серебро, бронза, бронза. Заклепки различных цветов и размеров для украшения вашей обуви, одежды, кошелька, ремня и многого другого.
[Well-Made] Круглая трубчатая заклепка имеет глянцевую поверхность с надлежащим металлическим блеском, но при этом не выглядит дешевой. Антикоррозийные и прочные заклепки нелегко обесцветить или деформироваться.
[Легко организовать и хранить] Поставляется с прозрачной пластиковой коробкой, разделенной на несколько отделений внутри для удобства организации и хранения.
[Устройство для установки заклепок] Содержит полый пуансон, центральный пуансон и основание для облегчения установки. Острый полый пуансон эффективно пробивает отверстие. Прочный крепежный инструмент отличается прочностью и долговечностью.
Примечание:
Не применяется для ткани толще заклепки.
Характеристики:
Материал: металл
Цвет: золото, серебро, бронза, бронза
Комбо: 273 набора / 483 набора (по желанию)
Размер заклепки (диаметр * длина): 6 * 6 мм / 8 * 8 мм / 8 * 12 мм
Длина центрального перфоратора: 8,5 см / 3,34 дюйма
Длина полого пуансона: 7,6 см / 2,99 дюйма
Базовый диаметр: 2,4 см / 0,94 дюйма
Размер упаковки: 17 * 10 * 2,2 см / 6,69 * 3,93 * 0,86 дюйма
Вес упаковки: 287 г / 10,12 унции
Товарная накладная:
1 * комплект заклепок
1 * полый пуансон
1 * кернер
1 * База
Отзывы клиентов
Отзывов пока нет.
- 5 звезды
- 4 звезды
- 3 звезды
- 2 звезды
- 1 звезды
Поделитесь своими мыслями с другими клиентами и получите баллы Cafago, первые 5 отзывов получают х2 Cafago баллов!
Написать отзыв
Будьте первым, кто оставит свой отзыв об этом товаре
Лучшие товары Больше
- 58
GOGOBEST GF600 Электрический велосипед 40В 1000Вт Максимальная скорость 40км/ч
09″>€2999.99€1269.99
- 54
GOGOBEST GF700 Электрический велосипед 48V 500W 17.5Ah Аккумулятор Максимальная скорость 50 км/ч
€2999.99
€1399.99
- 57
Максимальная скорость 25км/ч батареи электрического велосипеда 48В 400В 15АХ Ниубилити Б14 складывая
€1399.99
€609.99
- 55
BEZIOR XF200 Складной электрический велосипед 48V 1000W Максимальная скорость двигателя 40 км/ч
€2899.99
€1319.99
- 53
KAISDA K1V Складной электрический велосипед 36V 250W 10.4AH Аккумулятор Максимальная скорость 25 км/ч
€1499.99
€719.99
Полутрубчатые заклепки | Трубчатые заклепки
Нажмите на картинку, чтобы увеличить
Полутрубчатые заклепки (также известные как трубчатые заклепки) по сути такие же, как цельные заклепки, но с неглубоким отверстием на конце, противоположном головке.
Это отверстие заставляет трубчатую часть заклепки (вокруг отверстия) катиться наружу при приложении силы. Это снижает усилие, необходимое для установки — для трубчатых заклепок требуется примерно ¼ усилия, необходимого для цельных заклепок.
Полутрубчатые заклепки часто являются предпочтительным типом заклепок для соединений, где требуется движение (точки поворота), потому что материал заклепки набухает только в хвостовой части. Общие области применения трубчатых заклепок включают, среди прочего, осветительные приборы, воздуховоды ОВКВ, электронику, лестницы и тормоза.
Jay-Cee Sales & Rivet предлагает огромный ассортимент полутрубчатых заклепок различных размеров, материалов и типов головок. Перейдите по ссылкам ниже, чтобы найти трубчатые заклепки для вашего проекта, запросите расценки или свяжитесь с нами, чтобы узнать больше.
Полутрубчатые заклепки для всех областей применения
Jay-Cee Sales & Rivet — ваш поставщик трубчатых заклепок №1.
Наш инвентарь включает в себя ряд материалов, типов головок, диаметров и стандартных длин (от 1/16 дюйма до 2-15/16 дюйма). Если у нас нет нужных вам полутрубчатых заклепок, то их скорее всего не существует!
Дополнительную информацию и технические характеристики см. в списках отдельных продуктов.
Варианты полутрубчатых заклепок
- Длина: от 1/16” до 2-15/16”
- Диаметр корпуса: от 1/16” до 3/8”; 0,085”/0,089” и 0,095”/0,099”
- Диаметр головки: от 5/64” до 23/32”
- Типы головок: Плоская, овальная, чашеобразная, ферменная
Материалы для полутрубчатых заклепок
- Алюминий
- Латунь
- Никелированная латунь
- Медь
- Сталь (гладкая)
- Оцинкованная сталь
- нержавеющая сталь 18-8
- 430 нержавеющая сталь
| Технические характеристики полутрубчатой заклепки РАЗМЕР “L” ОПРЕДЕЛЯЕТСЯ ПРИМЕНЕНИЕМ | ||||||||||||
Ном. хвостовик Диаметр | Диаметр хвостовика Д | Головка Стиль | Диаметр головки А | Толщина головки Н | Отверстие Диаметр Б | Отверстие Глубина С | Рекомендовано Клинч Пособие | Диаметр отверстия. в Сборка | ||||
| Мин. | Макс. | Базовый | Тол. | Базовый | Тол. | Мин. | Максимум | |||||
| 1/16 | 0,058 | 0,061 | Овальный | 0,109 | ± 0,005 | 0,017 | ± 0,002 | 0,039 | 0,044 | 0,046 | 0,040 | 0,067 |
| 1/16 | 0,058 | 0,061 | Ферма | 0,125 | ± 0,005 | 0,017 | ± 0,002 | 0,039 | 0,044 | 0,046 | 0,040 | 0,067 |
| 3/32 | 0,085 | 0,089 | Овальный | 0,147 | ± 0,005 | 0,023 | ± 0,003 | 0,062 | 0,068 | 0,064 | 0,045 | 0,093 |
| 3/32 | 0,085 | 0,089 | Ферма | 0,187 | + . 005 | 0,023 | ± 0,003 | 0,062 | 0,068 | 0,064 | 0,045 | 0,093 |
| 3/32 | 0,095 | 0,099 | Овальный | 0,156 | ± 0,005 | 0,023 | ± 0,003 | 0,070 | 0,076 | 0,077 | 0,050 | 0,100 |
| 3/32 | 0,095 | 0,099 | Ферма | 0,187 | ± 0,005 | 0,029 | ± 0,003 | 0,070 | 0,076 | 0,077 | 0,050 | 0,100 |
| 1/8 | 0,118 | 0,123 | Овальный | 0,218 | ± 0,005 | 0,034 | ± 0,004 | 0,084 | 0,090 | 0,094 | 0,075 | 0,128 |
| 1/8 | 0,118 | 0,123 | Ферма | 0,281 | ± 0,005 | 0,034 | ± 0,004 | 0,084 | 0,090 | 0,094 | 0,075 | 0,128 |
| 9/64 | 0,141 | 0,146 | Овальный | 0,234 | ± 0,005 | 0,040 | ± 0,005 | 0,100 | 0,107 | 0,126 | 0,092 | 0,152 |
| 9/64 | 0,141 | 0,146 | Ферма | 0,312 | ± 0,006 | 0,040 | ± 0,005 | 0,100 | 0,107 | 0,126 | 0,092 | 0,152 |
| 5/32 | 0,151 | 0,156 | Овальный | 0,312 | ±. .006 | 0,046 | ±..005 | 0,110 | 0,117 | 0,155 | 0,096 | 0,165 |
| 5/32 | 0,151 | 0,156 | Ферма | 0,328 | ± 0,006 | 0,046 | ± 0,005 | 0,110 | 0,117 | 0,155 | 0,096 | 0,165 |
| 3/16 | 0,182 | 0,188 | Овальный | 0,312 | ±..006 | 0,060 | ±..005 | 0,134 | 0,141 | 0,155 | 0,120 | 0,196 |
| 3/16 | 0,182 | 0,188 | Ферма | 0,375 | ±..006 | 0,060 | ±..005 | 0,134 | 0,141 | 0,155 | 0,120 | 0,196 |
| 1/4 | 0,244 | 0,252 | Овальный | 0,437 | ± 0,007 | 0,068 | ± 0,007 | 0,176 | 0,184 | 0,219 | 0,157 | 0,265 |
| 1/4 | 0,244 | 0,252 | Ферма | 0,500 | ± 0,007 | 0,078 | ± 0,007 | 0,176 | 0,184 | 0,219 | 0,157 | 0,265 |
| 5/16 | 0,302 | 0,310 | Овальный | 0,500 | ± 0,008 | 0,093 | ± 0,007 | 0,211 | 0,219 | 0,243 | 0,188 | 0,328 |
| 5/16 | 0,302 | 0,310 | Ферма | 0,562 | ± 0,008 | 0,093 | ± 0,007 | 0,211 | 0,219 | 0,243 | 0,188 | 0,328 |
| 3/8 | 0,370 | 0,380 | Овальный | 0,500 | ± 0,008 | 0,125 | ± 0,007 | 0,276 | 0,286 | 0,281 | 0,219 | 0,390 |
| 3/8 | 0,370 | 0,380 | Ферма | 0,750 | ± 0,010 | 0,156 | ± 0,007 | 0,276 | 0,286 | 0,281 | 0,219 | 0,390 |
Примечание. Примечание: Не несет ответственности за ошибки в таблицах данных. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы подтвердить спецификации. | ||||||||||||
Специальные размеры или допуски указываются по запросу.Длина (размер «L») определяется приложением. Подробнее см. ниже.
Трубчатая заклепка какой длины мне нужна?
- См. схему ниже
- Найдите нужный диаметр корпуса (размер D)
- Добавьте значение «Рекомендуемый припуск на обжим» к общей толщине материала (материалов), с которым вы работаете. Это даст вам приблизительную длину, которая вам нужна.
Пример: Если вы используете корпус диаметром ¼ дюйма, добавьте 0,157 дюйма к общей толщине, чтобы найти приблизительную требуемую длину.
Примечание: Пожалуйста, свяжитесь с нашим отделом продаж, чтобы подтвердить ваши спецификации. Мы не несем ответственности за ошибки в приведенной выше таблице данных.
Свяжитесь с нами для получения необходимых вам полутрубчатых заклепок
Благодаря нашему широкому выбору, конкурентоспособным ценам и быстрой доставке, мы являемся вашим поставщиком полутрубчатых заклепок №1. Закажите трубчатые заклепки для вашего приложения, запросите предложение или свяжитесь с Jay-Cee Sales & Rivet для получения дополнительной информации.
Запрос цен
Трубчатые и полутрубчатые заклепки – Grainger Industrial Supply
176 товаров
Трубчатые заклепки используются для крепления воздуховодов или сборки механических изделий и электроники. Трубчатые заклепки имеют полый стержень, чтобы уменьшить усилие, необходимое для их приложения. Заклепки с полым наконечником называются полутрубчатыми. Оба типа могут быть прикреплены свободно, чтобы функционировать как точка поворота. Трубчатые заклепки наносятся с помощью заклепочного пистолета или автоматического заклепочного станка.
Трубчатые заклепки используются для крепления воздуховодов или сборки механических изделий и электроники.
Трубчатые заклепки имеют полый стержень, чтобы уменьшить усилие, необходимое для их приложения. Заклепки с полым наконечником называются полутрубчатыми. Оба типа могут быть прикреплены свободно, чтобы функционировать как точка поворота. Трубчатые заклепки наносятся с помощью заклепочного пистолета или автоматического заклепочного станка.
Полулупулярные вырубки
Полные трубчатые заклеки
Split Breadets
9
Стиль головки с алюмином. , отсортировано по диаметру заклепки, по возрастанию
Загрузка…
Загрузка… 72 Loading… Loading… Loading… Loading… Loading… Loading… Loading … Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9.10713.Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9. 9007.Загрузка … Загрузка … Загрузка … Загрузка … 8. Трубчатые заклепки с овальной головкой и латунным корпусом заклепки, отсортированные по диаметру заклепки, по возрастанию
Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка . ..Загрузка … . Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9. 9007.Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка… Loading… Заклепка с овальной головкой и корпусом из нержавеющей стали
по возрастанию Loading. ..Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9. 9007.Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка . 1171 ..… … … 3 … …. Загрузка… Загрузка… Заклепка с овальной головкой и стальным корпусом заклепки
. Нагрузка … Нагрузка … . Загрузка … Загрузка . ..Загрузка … Загрузка … Загрузка … . Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9. 9007.Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка… Загрузка … Стиль головки фермы с алюминиевым материалом для тела
Загрузка … Загрузка … Загрузка … Загрузка … .0071 Загрузка … Загрузка … Загрузка … Загрузка … Нагрузка … 9. 9007.Загрузка … Загрузка … Загрузка … Стиль головы туса с медным материалом для кузова
Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка… Загрузка… Загрузка… Головка фермы с головкой заклепки из нержавеющей стали Материал корпуса заклепки
Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Loading… Loading… Loading… Loading… Loading… Truss Head Style with Steel Rivet Body Material
нагрузка … нагрузки … нагрузка … нагрузка … нагрузки 3 . Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 2.0782 Загрузка … Загрузка … Загрузка . ..Загрузка … Загрузка … 2 Загрузка … 2 Загрузка … 2 Загрузка … 2. Заклепка с потайной головкой и стальным корпусом заклепки
Примечание. Информация о наличии товара определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.Загрузка … Загрузка … Загрузка … Загрузка … 1599 Loading. ..Loading… Loading… Loading… Loading… Loading… Loading … Идет загрузка… Идет загрузка… Идет загрузка… Трубчатые заклепки – Hanson Rivet & Supply Co,
Трубчатые заклепки
НОМИНАЛ
КОРПУС
ДИАМЕТРЧАСТЬ
НОМЕР
ПРЕФИКСГОЛОВКА
СТИЛЬКОРПУС
ДИАМЕТР
«А»ГОЛОВКА
ДИАМЕТР
«B»ГОЛОВКА
ВЫСОТА
«C»ОТВЕРСТИЕ
ГЛУБИНА
«D»СОЕДИНЕНИЕ
РАДИУС
«E»ЗАЖИМ
ПРИПУСК
«F»РАБОТА
ОТВЕРСТИЕ
“G”МИН/МАКС МИН / МАКС МИН / МАКС МОЖЕТ ИЗМЕНЯТЬСЯ 3/64 ААА1-*-СТ ОВАЛ . 046/.049.078/.083 .011/.014 .035 .003 .027 .052 ААА2-*-СТ ФЕРМА .046/.049 .090/.094 .018/.022 .035 .003 .027 .052 1/16 АА1-*-СТ ОВАЛ .058/.061 .104/.114 .015/.019 .044 .005 .037 .064 АА2-*-СТ ФЕРМА .058/.061 .120/.130 .015/.019 .044 . 005.037 .064 ААК2-*-СТ ФЕРМА .062/.065 .123/.128 .023/.027 .047 .005 .039 .070 АА100-*-СТ ПОТАЙКА 100° .058/.061 .106/.112 .020/.024 .043 .005 .037 .064 3/32 АБ1-*-СТ ОВАЛ .085/.089 .142/.152 .020/.026 .064 .010 .054 . 096АБ8-*-СТ ФЕРМА .085/.089 .182/.192 .020/.026 .064 .010 .054 .096 BC1-*-ST ФЕРМА .095/.099 .182/.192 .026/.032 .071 .012 .060 .107 АБ100-*-СТ ПОТАЙКА 100° .085/.089 .164/.172 .037/.043 .064 .010 .054 .096 AB101-*-ST ПОТАЙКА 100° .085/.089 .142/.152 .028/.033 .064 .010 .054 .096 1/8 С1-*-СТ ОВАЛ .118/.123 .213/.223 . 030/.038.089 .016 .074 .129 С4-*-СТ ФЕРМА .118/.123 .276/.286 .030/.038 .089 .016 .074 .129 CD1-*-ST ОВАЛ .120/.125 .214/.222 .030/.035 .089 .016 .075 .136 С100-*-СТ ПОТАЙКА 100° .118/.123 . 245/.255.059/.065 .089 .016 .074 .129 С101-*-СТ ПОТАЙКА 100° .118/.123 .213/.223 .044/.050 .089 .016 .074 .129 С120-*-СТ ПОТАЙКА 120° .118/.123 .214/.222 .030/.035 .089 .016 .074 .129 9/64 Д1-*-СТ ОВАЛ . 141/.146.229/.239 .035/.045 .106 .020 .088 .156 Д3-*-СТ ФЕРМА .141/.146 .306/.318 .035/.045 .106 .020 .088 .156 Д5-*-СТ ФЕРМА .141/.146 .370/.380 .059/.065 .106 .020 .088 .156 Д100-*-СТ ПОТАЙКА 100° .141/.146 .307/.317 .075/.081 .106 .020 .088 .156 Д101-*-СТ ПОТАЙКА 100° .141/.146 .229/.239 .041/.046 .106 .020 .088 .156 5/32 ДФ4-*-СТ ОВАЛ . 150/.156.245/.255 .043/.049 .113 .020 .094 .166 ДФ11-*-СТ ФЕРМА .150/.156 .307/.317 .043/.049 .113 .020 .094 .166 DF100-*-ST ПОТАЙКА 100° .150/.156 .273/.283 .050/.060 .113 .020 .094 .166 3/16 Э1-*-СТ ОВАЛ . 182/.188.306/.318 .055/.065 .137 .020 .122 .201 Э3-*-СТ ФЕРМА .182/.188 .369/.381 .055/.065 .137 .025 .122 .201 Э100-*-СТ ПОТАЙКА 100° .182/.188 .354/.364 .078/.084 .137 .020 .122 .201 Э101-*-СТ ПОТАЙКА 100° .182/.188 .306/.318 .057/.067 .137 .020 .122 .201 7/32 ФЭ1-*-СТ ФЕРМА .210/.217 .430/.444 .061/.075 .159 . 025.140 .234 1/4 Г4-*-СТ ОВАЛ .244/.252 .430/.444 .073/.083 .182 .030 .164 .266 Г11-*-СТ ФЕРМА .244/.252 .490/.510 .071/.085 .182 .030 .164 .266 Г100-*-СТ ПОТАЙКА 100° .244/.252 .455/.475 .093/.103 .182 .030 .164 .266 5/16 Т1-*-СТ ОВАЛ .302/.310 .490/.510 .071/.085 .227 . 030.203 .332 Т2-*-СТ ОВАЛ .302/.310 .550/.570 0,086/0,100 .227 .030 .203 .332 Т5-*-СТ ФЕРМА .302/.310 .745/.755 .150/.160 .227 .030 .203 .332 3/8 У2-*-СТ ОВАЛ .370/.380 .615/.635 .095/.105 .281 .032 .225 .390 У3-*-СТ ФЕРМА . 370/.380.680/.700 .120/.130 .281 .040 .225 .390 7/16 У нас есть ограниченные размеры трубчатых заклепок диаметром 7/16″ и 1/2″ на складе.
Пожалуйста, позвоните нам с вашими требованиями.1/2 Трубчатые заклепки Mil-Spec
БАЗОВЫЙ
MIL-SPEC
НОМЕР ДЕТАЛИГОЛОВКА
СТИЛЬКОРПУС
ДИАМЕТР
«А»ГОЛОВКА
ДИАМЕТР
«В»ГОЛОВКА
ВЫСОТА
«C»ОТВЕРСТИЕ
ГЛУБИНА
«D»СОЕДИНЕНИЕ
РАДИУС
«E»ЗАЖИМ
ПРИПУСК
«F»РАБОТА
ОТВЕРСТИЕ
«G»МИН/МАКС МИН / МАКС МИН / МАКС MS20450-C4- * ОВАЛ . 058/.061.104/.114 .015/.019 .044 .005 .037 .064 МС20450-К6- * ОВАЛ .085/.089 .142/.152 .020/.026 .064 .010 .054 .096 MS20450-D6-* СДВИГ НА 100° .085/.089 .164/.172 .065 ПОЗ. .062 .010 .054 .096 MS20450-C8-* ОВАЛ .118/.123 .213/.223 .030/.038 .089 .016 .074 . 129MS20450-D8-* СДВИГ НА 100° .118/.123 .245/.255 .075/.085 .062 .010 .074 .129 MS20450-C9-* ОВАЛ .141/.146 .229/.239 .035/.045 .106 .020 .088 .156 MS20450-D9-* СДВИГ НА 100° .141/.146 .307/.317 .086/.096 .125 .010 .088 .156 MS20450-C12-* ОВАЛ .182/.188 .306/.
..
..
..
..
Материал корпуса, отсортированный по диаметру заклепки, по возрастанию
, Ascenting
, Восходящая
..
..
046/.049
005
096
030/.038
245/.255
141/.146
150/.156
182/.188
025
030
370/.380
058/.061
129
