Решетки трубные

• трубная решетка теплообменника (перегородка) – круглая, кольцевая, прямоугольная;
• подвеска трубная;
• трубный кронштейн;
• крепеж трубный;
• ретурбенд.

Работаем по имеющимся чертежам, а также техническому заданию и чертежам заказчика. Также производим реакционные трубы, секции, радиантные трубы, змеевики в сборе, трубные отливки для изготовления змеевиков, элементы трубопроводов и т.п.

Перечисленные изделия относятся к неподвижным несущим элементам печей, которые служат для удержания труб, змеевиков.

Технические характеристики

Несущие элементы теплообменных секций трубчатых печей изготовлены методом литья ХТС из жаропрочных сталей в соответствии с ГОСТ 977-88 и отраслевыми стандартами. Трубные решетки для вертикальных теплообменников также изготавливаем сваркой из листового проката. Контроль качества – в соответствии с нормативами.

ВЗТО гарантирует безопасную и безотказную работу изделий при соблюдении условий эксплуатации.

Характеристики	Трубная решетка	Трубная подвеска	Трубный кронштейн	Крепеж трубный	Ретурбенд (двойник печной)
Материалы*	35Х23Н7СЛ 15Х25ТЛ 40Х24Н12СЛ 20Х20Н14С2 55ХГ8Г14С2ТЛ 20Х25Н19С2Л 20Х23Н!8 35Х18Н24С2Л 75Х24ТЛ
Рабочая температура, °С	до 1200, в зависимости от материала
Размеры min-max
длина, мм	600-5000	500-1500	300-1000	200-500	200-1200
ширина, мм	60-200	60-200	60-150	60-200	200-800
высота, мм	300-2000	300-2000	200-600	150-400	200-800
диаметр (для изделий цилиндрической формы), мм	-	-	-	-	100-600
Масса, т	0,1-3,0	0,1-2,0	0,1-0,5	0,05-0,1	0,05-0,5
Методика изготовления	фасонное литье, сварка	фасонное литье
Точность отливки	7-7-8-6
Предельное отклонение размеров	+\- 1,5 мм.
Шероховатость Ra, мкм	800-1250
Термическая обработка	ГОСТ 977-88
Механическая обработка	Согласно КД
Срок эксплуатации, ч	10000

* Либо другие марки в соответствии с технологическими требованиями

Условия поставки

Срок изготовления	не более 45 суток
Минимальный объем поставки, шт	от 1
Срок отгрузки	в течение суток с момента заключения договора или по готовности
Стоимость	По запросу. Зависит от объема поставки, типа исполнения, выбранных материалов и т.д.
Отсрочка платежа	возможна
Доставка	железнодорожным или автомобильным транспортом за счет заказчика

Трубные решетки и перегородки теплообменников

Трубные решётки и перегородки — неотъемлемые элементы всех тепловых агрегатов. Они служат гарантией механической стабильности всей конструкции и поддерживают интенсификацию процессов в агрегатах.

Нагрузка на перегородки и решетки очень высока. Соответственно, самыми важными техническими характеристиками деталей являются:

• прочность материала;
• устойчивость к коррозии;
• противодействие агрессивным химическим элементам.

Эксплуатационный срок решеток и перегородок просчитан под период службы оборудования.

При поломке решетки выходит из строя весь теплообменник. В связи с этим к техническим параметрам деталей предъявляются высокие требования.

Решетка трубная, сталь 03ХН28МДТРешетка трубная, сталь 03ХН28МДТ

Трубные решетки

Основными их функциями являются:

• поддерживание трубок в безопасной позиции;
• разделение трубной и межтрубной зоны.

Трубные решётки теплообменников — это перфорированные круглые детали с равномерно расположенными на них отверстиями. Отверстия могут быть гладкими и с канавками. Они предназначены для размещения теплообменных трубчатых элементов.

Детали изготавливаются из стального листового материала или поковок. В агрегатах с большим диаметром возможно использование решёток сварного типа. В данном случае не допускается пересечение сварных швов и нарушение расстояния от отверстий до края сварной линии (не менее 0,8 части диаметра отверстия).

Схема размещения трубок в трубных решётках и шаг отверстий диктуются требованиями ГОСТ 9929.

В тепловых агрегатах типа ТН и ТК трубные рёшетки являются неподвижными. Прикрепление труб к решёткам, решёток к корпусу — жесткое, исключающее возможность перемещений. Для изготовления данных решёток используется сталь высоких стандартов либо биметаллические составы с наплавлением хромоникелевой смеси высокой степени легирования или латуни.

Трубки в деталях данного типа располагаются по вершинам равносторонних треугольников.

В тепловом оборудовании типа ТУ имеется одна трубная решётка. В неё методом вальцовки прикреплены концы двух U-образных трубок.

Особенность трубной решётки, использующейся в тепловом оборудовании типа ТК — подвижность. Она обеспечивает самостоятельность трубного пучка, дает ему свободу перемещаться.

Устройства типов ТПК и ТП снабжены двумя трубными решётками.

• 1 — левая. Деталь соединена с помощью фланца с камерой распределения (с перегородкой) и кожухом.

• 2 — правая. Является подвижной, находится внутри кожуха. Вместе с прикрепленной крышкой образует «плавающую головку».

Расположение трубок в решётке должно производиться по вершинам квадратов или треугольников с равными сторонами.

Трубная перегородка, сталь 03ХН28МДТТрубная решетка ф1,5 м. материал 12х18н10т

Перегородки теплообменников

Перегородки устанавливаются в межтрубной зоне. Различают два вида данных деталей:

• продольные;
• поперечные.

Первый вариант используется в многоходовых тепловых агрегатах для разделения межтрубной зоны на ходы.

Поперечные элементы бывают двух видов:

• опорные;
• ходовые.

Опорные перегородки предназначены для стабилизации расстояний между трубами.

Ходовые детали выполняют следующие функции:

• координация движения теплоносителя по траектории перпендикулярно оси труб;
• повышение скорости теплового потока в межтрубной зоне;
• поддерживание трубного пучка и уменьшение вибрации труб в агрегатах-конденсаторах и испарителях.

Перегородки различаются по следующим параметрам:

• толщина;
• форма;
• материал;
• размер;

Величина зависит от конструкции, типа, размеров самого аппарата и регламентируется стандартами.

Трубные решётки и перегородки нашли широкое применение в нефтеперерабатывающей, нефтехимической отрасли.

Заказать трубные решетки и перегородки теплообменников

Вы можете заказать трубные решетки и перегородки теплообменников в компании «Феникс», воспользовавшись одним из способов, доступных на странице Контакты, либо заполнив следующую форму.

Телефон

Текст сообщения

Форма отправлена успешно.

При отправке формы возникли ошибки.

Трубные доски теплообменника для сложных операций

Обновлено 19 августа 2022 г.

Трубные доски используются для заделки труб внутри теплообменника при сохранении расчетного давления и обеспечении плоской и герметичной поверхности для размещения съемные заголовки. Обычно они имеют прямоугольную или круглую форму и с промежуточными опорами и ребристым материалом выравнивают трубы внутри теплообменника.

Узнайте больше о том, как используются различные типы трубных решеток теплообменников.

Sterling TT разрабатывает и производит теплообменники на заказ. Мы также можем предложить услуги по ремонту, восстановлению или замене существующих теплообменников.

Что такое трубная решетка в теплообменнике?

Трубная решетка теплообменника представляет собой пластину с отверстиями, просверленными в оптимальных местах. Затем через эти отверстия проходят трубки. Трубная решетка удерживает трубы внутри теплообменника, обеспечивая эффективную теплопередачу.

В кожухотрубчатых теплообменниках две пластины поддерживают трубы, по одной на каждом конце. Жидкость проходит через трубки, в то время как вторая жидкость (хладагент) течет внутри оболочки, окружающей трубки.

Типы трубных решеток

Инженеры-теплообменники могут проектировать трубные решетки по-разному, чтобы обеспечить выполнение конкретных и сложных операций.

Теплообменники с неподвижной трубной решеткой

Неподвижная трубная решетка, возможно, является самой «стандартной» формой трубной решетки. Они используются, когда нет тяжелых или сложных условий эксплуатации. Он описывает прямые трубы, закрепленные на корпусе с обоих концов.

Теплообменники с двойной трубной решеткой

Двойные трубные решетки используются в операциях, когда важно, чтобы вещества в теплообменнике не смешивались. Они предотвращают перекрестное загрязнение, создавая пустоту между двумя трубными решетками, через которую просачивающееся вещество может эвакуироваться из теплообменника. Он соединен с детектором на пути утечки для подачи сигнала тревоги.

В конструкции с одинарной трубной решеткой соединение труб в решетке может допускать небольшое количество загрязнения между жидкостями со стороны трубы и со стороны межтрубного пространства. Не существует известного метода соединения, полностью исключающего риск загрязнения, поэтому вместо этого в теплообменниках, которые должны избегать загрязнения, используется двойная трубная решетка.

Двойная трубная решетка, как это звучит, включает в себя две трубные решетки. В случае утечки жидкость со стороны трубы скапливается между двумя трубными решетками вместо того, чтобы просачиваться в кожух, где содержится жидкость со стороны кожуха.

Существует множество операций, в которых это может быть необходимо.

В некоторых странах закон предусматривает использование в теплообменниках конденсаторов электростанций двойных трубных решеток. Это предотвращает попадание охлаждающей жидкости, которая часто содержит много примесей, в конденсат. В противном случае это может привести к серьезным химическим реакциям, угрожающим безопасности установки.

Двойные трубные решетки также широко используются в морских генераторах. Например, на подводных лодках.

Sterling TT имеет опыт проектирования и производства теплообменников для использования в электроэнергетике, в том числе в возобновляемых источниках энергии, и теплообменников для обороны.

Плавающие трубные доски

Плавающие трубные доски, иногда называемые плавающей головкой, одним концом прикреплены к корпусу, а другой «плавает» свободно.

Эта форма трубной решетки теплообменника важна, когда продукт подвергается динамическим изменениям температуры. Это может быть теплообменник, который имеет цикл горячих, а затем холодных сред.

Изменения температуры могут привести к расширению или сжатию трубок. Если оба конца закреплены, давление на металл может привести к утечке или повреждению. Плавающая конструкция предотвращает нагрузку на суставы, допуская усадку и расширение.

Он также помогает в отраслях, где перерабатываются вещества, оставляющие осадок или другие отложения. В конструкции с плавающей трубной решеткой пучок труб можно снять для очистки или осмотра.

Плавающие трубные доски

Плавающие трубные доски являются наиболее распространенной формой трубных досок, используемых в теплообменниках.

В Sterling TT мы используем их в маслоохладителях трансформаторов, но они имеют огромное количество применений. Они часто встречаются в теплообменниках для химической и нефтехимической промышленности.

Трубные решетки теплообменников являются важным элементом, особенно в кожухотрубных конструкциях. Различные конструкции могут помочь теплообменнику работать в более сложных условиях эксплуатации. Они могут снизить риск загрязнения, адаптироваться к динамическим температурам или упростить очистку и техническое обслуживание.

Ищете эффективный и высококачественный теплообменник? Свяжитесь с Sterling TT сегодня.

Your Name (required)

Your Email (required)

Phone (required)

Company (required)

Country (required)
AfghanistanAlbaniaAlgeriaAndorraAngolaAntigua & DepsArgentinaArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBoliviaBosnia HerzegovinaBotswanaBrazilBruneiBulgariaBurkinaBurundiCambodiaCameroonCanadaCape VerdeCentral African RepChadChileChinaColombiaComorosCongoCongo {Democratic Rep}Costa RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFranceGabonGambiaGeorgiaGermanyGhanaGreeceGrenadaGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIranIraqIreland {Republic}IsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtens teinLithuaniaLuxembourgMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMoroccoMozambiqueMyanmar, {Burma}NamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalQatarRomaniaRussian FederationRwandaSt Kitts & NevisSt LuciaSaint Vincent & the GrenadinesSamoaSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth SudanSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamYemenZambiaZimbabwe

Ваш запрос (обязательно)
Запрос клиентаЗапрос нового клиентаЗапрос поставщикаВакансииДругое

Тема

Ваше сообщение

Этот сайт защищен reCAPTCHA, применяются Политика конфиденциальности и Условия обслуживания Google.



Что такое трубная решетка (трубная решетка) теплообменника?

Дата：27 四, 2016      Категории：Новости рынка/ Новости      Просмотры：11,003 просмотров

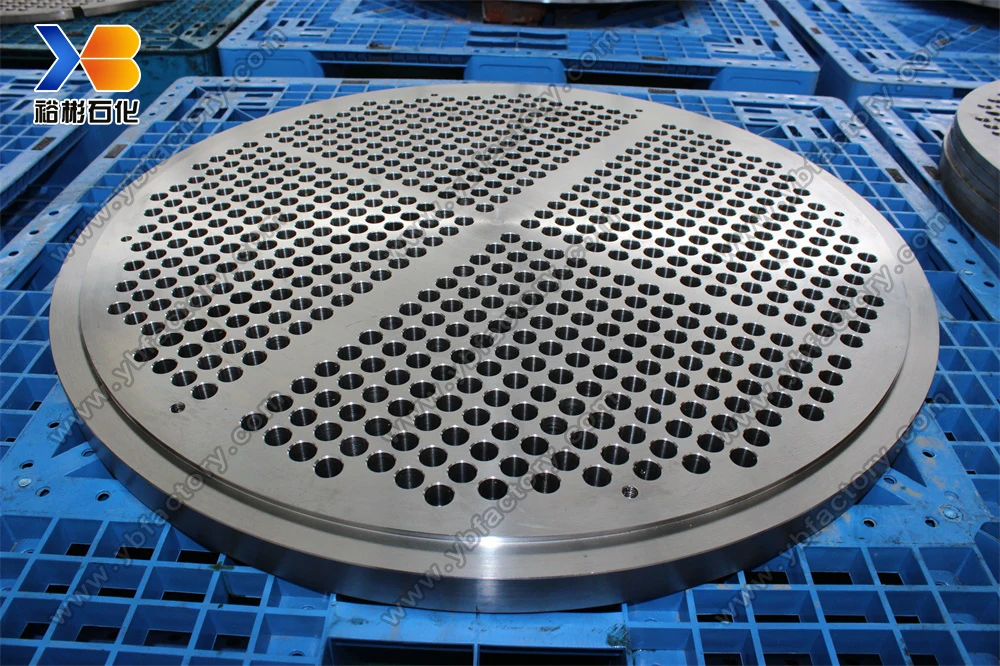

Трубная решетка обычно изготавливается из круглого плоского листа, листа с отверстиями, просверленными для установки труб или трубок в точном расположении и схеме относительно друг друга. Трубные решетки используются для поддержки и изоляции труб в теплообменниках и котлов или для поддержки фильтрующих элементов. Трубы крепятся к трубной решетке с помощью гидравлического давления или роликового расширения. Трубная решетка может быть покрыта облицовочным материалом, который служит в качестве антикоррозионного барьера и изолятора. Трубные решетки из низкоуглеродистой стали могут включать слой металл из более высокого сплава, связанный с поверхностью, обеспечивает более эффективную коррозионную стойкость без использования твердого сплава, что означает, что это может сэкономить много средств.

стальная трубная решетка

Пожалуй, самое известное использование трубных досок – это опорные элементы в теплообменниках и котлах. Эти устройства состоят из плотного расположения тонкостенных труб, расположенных внутри закрытой трубчатой ​​оболочки. с обоих концов листами, которые просверлены по заданному шаблону, чтобы позволить концам труб проходить сквозь лист. шаг» изменяет расстояние от одной трубы до другой и угол труб относительно друг друга и направления потока. Это позволяет манипулировать скоростями жидкости и перепадом давления, а также обеспечивает максимальное количество турбулентности и контакта поверхности трубы для эффективная теплопередача.

трубная решетка-бурение

В случаях, когда важно избежать перемешивания жидкости, может быть предусмотрена двойная трубная решетка. Проектирование трубных досок является довольно точным и сложным процессом; необходимо установить точное количество труб и схема отверстий, рассчитанная для их равномерного распределения по поверхности трубной доски.
