Трубная резьба g1: Трубная цилиндрическая резьба
alexxlab | 14.05.2023 | 0 | Разное
Метчик трубная резьба HSS G1/16 дюйма Bucovice Tools 142116
Метчики ручные из быстрорежущей стали (HSS), комплект 2 шт. Для создания сквозной и глухой резьбы в углеродистой и низколегированной стали с прочностью до 800 Н/мм², литой стали и цветных металлах Резьба трубная дюймовая цилиндрическая G/BSP
Технические характеристики метчика Bucovice Tools 142116
Направление резьбы
правая- HSS
Общая длина метчика, мм
52Длина рабочей части, мм
14 org/PropertyValue”>Диаметр резьбы (М)
нетШаг резьбы М (мм)
нетДиаметр резьбы (G)
1/16Диаметр резьбы (NPT)
нетДиаметр резьбы (K)
нетДиаметр резьбы (Rc)
нетПосадочный квадрат, мм
4. 5Диаметр резьбы (UNC)
нетДиаметр резьбы (UNF)
нетДиаметр резьбы (BSW)
нетДиаметр резьбы (PG)
нетДиаметр резьбы (BSF)
нетДиаметр резьбы (Tr)
нетДиаметр резьбы (V)
нет- 3266-81
Шаг резьбы (Tr), мм
нет
Тип резьбы
трубная цилиндрическая дюймовая (G)Шаг резьбы V , мм
нетНет отзывов о данном товаре.
Написать отзыв
Ваше имя:
Ваш отзыв:
Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Оценка:
Популярное:
zippo satin, ready varta, аккумуляторные батарейки аа варта
RA 17: фитинг-переходник, трубная цилиндрическая резьба
- Области применения: пневматические или гидравлические системы
- Рабочее давление: до 60 бар
- Рабочая температура: -50…+150 °C
- Материал корпуса: никелированная латунь
Общие обозначения диаметров резьбы
- d – наружный диаметр наружной резьбы
- d1 – внутренний диаметр наружной резьбы
- d2 – средний диаметр наружной резьбы
- D – наружный диаметр внутренней резьбы
- D1 – внутренний диаметр внутренней резьбы
- D2 – средний диаметр внутренний резьбы
Резьба метрическая (M)
Нормативные документы ГОСТ 24705-2004, ISO 724
Резьба метрическая
Обозначение резьбы | Шаг P, мм | Диаметр резьбы | |||
---|---|---|---|---|---|
d = D, мм | d1 = D1, мм | d3, мм | |||
M5x0,8 | 0,8 | 5 | 4,480 | 4,134 | 4,019 |
M6x1 | 1 | 6 | 5,350 | 4,917 | 4,773 |
M7x1 | 1 | 7 | 6,350 | 5,917 | 5,773 |
M12x1,25 | 1,25 | 12 | 11,188 | 10,647 | 10,466 |
M12x1,5 | 1,5 | 12 | 11,026 | 10,376 | 10,160 |
Резьба трубная цилиндрическая (G)
Нормативные документы ГОСТ 6357-81, ISO 228/1
Резьба трубная цилиндрическая
Обозначение резьбы | Шаг P, мм | Витков на дюйм, шт. | Диаметр резьбы | |||
---|---|---|---|---|---|---|
d = D, мм | d2 = D2, мм | d1 = D1, мм | ||||
G 1/8″ | 0,907 | 28 | 9,728 | 9,147 | 8,566 | |
G 1/4″ | 1,337 | 19 | 13,157 | 12,301 | 11,445 | |
G 3/8″ | 1,337 | 19 | 16,662 | 15,806 | 14,950 | |
G 1/2″ | 1,814 | 14 | 20,955 | 19,793 | 18,631 | |
G 3/4″ | 1,814 | 14 | 26,441 | 25,279 | 24,117 | |
G 1″ | 2,309 | 11 | 33,249 | 31,770 | 30,291 |
Резьба трубная коническая (R)
Нормативные документы ГОСТ 6211-81, ISO 7/1. R – наружная коническая резьба, Rc – внутренняя коническая резьба, Rp – внутренняя цилиндрическая резьба
Резьба трубная коническая
Обозначение резьбы | Шаг P, мм | Витков на дюйм, шт. | Диаметр резьбы в основной плоскости | Длина резьбы | |||
---|---|---|---|---|---|---|---|
d = D, мм | d2 = D2, мм | d1 = D1, мм | i2, мм | i1, мм | |||
R 1/8″ | 0,907 | 28 | 9,728 | 9,147 | 8,566 | 6,5 | 4,0 |
R 1/4″ | 1,337 | 19 | 13,157 | 12,301 | 11,445 | 9,7 | 6,0 |
R 3/8″ | 1,337 | 19 | 16,662 | 15,806 | 14,950 | 10,1 | 6,4 |
R 1/2″ | 1,814 | 14 | 20,955 | 19,793 | 18,631 | 13,2 | 8,2 |
R 3/4″ | 1,814 | 14 | 26,441 | 25,279 | 24,117 | 14,5 | 9,5 |
R 1″ | 2,309 | 11 | 33,249 | 31,770 | 30,291 | 16,8 | 10,4 |

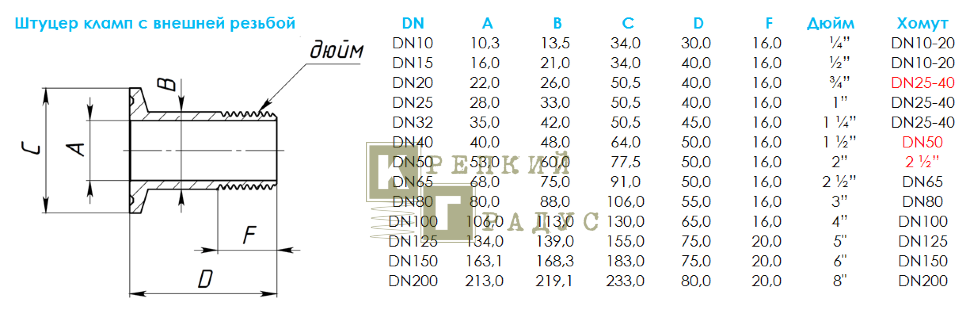

Фитинг-переходник, трубная цилиндрическая резьба
Габаритные размеры фитинга-переходника,с трубной цилиндрической резьбой серии RA, мм
Код RA | D1 | D2 | L1 | L2 | CH | Вес, г |
---|---|---|---|---|---|---|
RA 17 M5 18 | M5×0,8 | 4 | 14,5 | 14 | 7 | |
RA 17 18 18 | G1/8 | G1/8 | 6 | 16 | 14 | 13 |
RA 17 18 14 | G1/8 | G1/4 | 6 | 19,5 | 17 | 17 |
RA 17 14 14 | G1/4 | G1/4 | 8 | 21,5 | 17 | 19 |
RA 17 14 38 | G1/4 | G3/8 | 8 | 22,5 | 22 | 32 |
RA 17 14 12 | G1/4 | G1/2 | 8 | 26 | 24 | 37 |
RA 17 38 12 | G3/8 | G1/2 | 9 | 27 | 24 | 37 |
RA17 1/4 20×1,5 | M20×1,5 | G1/4 | – | 26 | 24 | 37 |
ISO 228 – Трубная резьба, где на резьбе не выполнены герметичные соединения
Требования к форме резьбы, размерам, допускам и обозначениям для крепления трубной резьбы, размерам резьбы.
Рекламные ссылки
Стандарт ISO 228 «Трубная резьба, на которой не выполнены герметичные соединения» состоит из следующих частей:
- ISO 228-1:2000 Размеры, допуски и обозначения
- ISO 228-2 :1987 Проверка концевыми калибрами
G Size (in) | Major (Outside) Diameter (mm) | Minor (Nut) Diameter (mm) | Core Hole Diameter (mm ) | Thread Count (TPI) | Thread Pitch (mm) |
---|---|---|---|---|---|
G 1/8 | 9.73 | 8.85 | 8.80 | 28 | 0.907 |
G 1/4 | 13.16 | 11.89 | 11.80 | 19 | 1.337 |
G 3/8 | 16. 66 | 15.39 | 15.25 | 19 | 1.337 |
G 1/2 | 20.95 | 19.17 | 19.00 | 14 | 1.814 |
G 5/8 | 22.91 | 21.13 | 21.00 | 14 | 1.814 |
G 3/4 | 26.44 | 24.66 | 24.50 | 14 | 1.814 |
G 7/8 | 30.20 | 28.42 | 28.25 | 14 | 1.814 |
G 1 | 33.25 | 30.93 | 30.75 | 11 | 2.309 |
G 1 1/8 | 37.90 | 35.58 | 35.30 | 11 | 2.309 |
G 1 1/4 | 41.91 | 39.59 | 39.25 | 11 | 2.309 |
G 1 3/8 | 44.32 | 42. 00 | 41.70 | 11 | 2.309 |
G 1 1/2 | 47.80 | 45.48 | 45.25 | 11 | 2.309 |
G 1 3/4 | 53.74 | 51.43 | 51.10 | 11 | 2.309 |
G 2 | 59.61 | 57.29 | 57.00 | 11 | 2.309 |
G 2 1/4 | 65.71 | 63.39 | 63.10 | 11 | 2.309 |
G 2 1/2 | 75.18 | 72.86 | 72.60 | 11 | 2.309 |
G 2 3/4 | 81.53 | 79.21 | 78.90 | 11 | 2.309 |
G 3 | 87.88 | 85.56 | 85.30 | 11 | 2.309 |
G 3 1/4 | 93.98 | 91.66 | 91. 50 | 11 | 2.309 |
G 3 1/2 | 100.33 | 98.01 | 97.70 | 11 | 2.309 |
G 3 3/4 | 106.68 | 104.30 | 104.00 | 11 | 2.309 |
G 4 | 113.03 | 110.71 | 110.40 | 11 | 2.309 |
- TPI stands for Threads Per Inch and is количество нитей на дюйм. TPI используется для американского крепежа.
- Шаг резьбы — это расстояние между витками резьбы, которое используется для метрических крепежных изделий.
- Резьба G имеет параллельную форму в соответствии со стандартом DIN-EN-ISO 228-1 с боковым углом 55 o .
- G/R/Rp — трубная резьба Уитворта (BSPP/BSPT)
- ISO 7-1 Герметичные резьбовые соединения
Пример — типовое обозначение резьбы согласно ISO 228
- ISO 228 G 3 1/4″
Рекламные ссылки
Связанные темы
Связанные документы
Engineering ToolBox — Расширение SketchUp — 3D-моделирование в режиме онлайн!0003
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О программе Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите рекламировать свои товары или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2018). ISO 228 – Трубная резьба, где на резьбе не выполнены герметичные соединения. [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/iso-228-pipe-threads-d_2037.html [День доступа, мес. год].
Изменить дату доступа.
. .
закрыть
Резьба, обычно используемая в трубопроводах
Стандарты трубной резьбы.
Рекламные ссылки
Стандарты резьбы
Большинство трубных резьб изготавливается в соответствии с национальными или отраслевыми стандартами, описывающими форму резьбы – угол резьбы, шаг и диаметр. Общие стандарты:
- ANSI/ASME B1.1-1989, унифицированная дюймовая резьба (формы резьбы UN и UNR)
- ANSI/ASME B1.20.1-1983 (R1992), Трубная резьба общего назначения (дюймы)
- DIN 2999, Трубная резьба для труб и фитингов – параллельная внутренняя резьба и коническая наружная резьба
- ISO 724 ISO метрическая резьба общего назначения — Базовые размеры
TPI/шаг
В общем случае шаг означает число витков на дюйм (TPI) для дробной резьбы и трубной резьбы. Для метрических винтовых резьб шаг относится к расстоянию между резьбами.
Трубная резьба
Общепринятые стандарты трубной резьбы в США:
- NPT — американский стандарт трубной конической резьбы (также известный как ANSI/ASME B1.20.1)
- NPTF — национальный стандарт трубной резьбы с тонкой тонкой конической резьбой
- NPTR — американский стандарт конической резьбы для перил Резьба
- NPS — американский национальный стандарт, прямая трубная резьба
- NPSC — американский стандарт, прямая соединительная трубная резьба
- NPSM — американский стандарт, прямая механическая трубная резьба
- NPSL — Американский стандарт прямой трубной резьбы с контргайкой
Другие распространенные стандарты трубной резьбы
- Коническая трубная резьба ISO 7 — также известная как DIN 2999, BSP 21, JIS B0203
- ISO 228 Параллельная трубная резьба — эквивалентно DIN ISO 228/1, BSP PL, JIS B0202, G 1/8 и G 1/4 и т. д.
- BS 21 BSP Трубная резьба Британского стандарта — Whitworth (снято)
Подробнее о стандартах, применяемых для трубной резьбы.
