Общие обозначения диаметров резьбы
- d – наружный диаметр наружной резьбы
- d1 – внутренний диаметр наружной резьбы
- d2 – средний диаметр наружной резьбы
- D – наружный диаметр внутренней резьбы
- D1 – внутренний диаметр внутренней резьбы
- D2 – средний диаметр внутренний резьбы
Резьба метрическая (M)
Нормативные документы ГОСТ 24705-2004, ISO 724
Резьба метрическая
| Обозначение резьбы | Шаг P, мм | Диаметр резьбы | |||
|---|---|---|---|---|---|
| d = D, мм | d2 = D2, мм | d1 = D1, мм | d3, мм | ||
| M5x0,8 | 0,8 | 5 | 4,480 | 4,134 | 4,019 |
| M6x1 | 1 | 6 | 5,350 | 4,917 | 4,773 |
| M7x1 | 1 | 7 | 6,350 | 5,917 | 5,773 |
| M12x1,25 | 1,25 | 12 | 11,188 | 10,647 | 10,466 |
| M12x1,5 | 1,5 | 12 | 11,026 | 10,376 | 10,160 |
Резьба трубная цилиндрическая (G)
Нормативные документы ГОСТ 6357-81, ISO 228/1
Резьба трубная цилиндрическая
| Обозначение резьбы | Шаг P, мм | Витков на дюйм, шт. |
Диаметр резьбы | |||
|---|---|---|---|---|---|---|
| d = D, мм | d2 = D2, мм | d1 = D1, мм | ||||
| G 1/8″ | 0,907 | 28 | 9,728 | 9,147 | ||
| G 1/4″ | 1,337 | 19 | 13,157 | 12,301 | 11,445 | |
| G 3/8″ | 1,337 | 19 | 16,662 | 15,806 | 14,950 | |
| G 1/2″ | 1,814 | 14 | 20,955 | 19,793 | 18,631 | |
| G 3/4″ | 1,814 | 14 | 26,441 | 25,279 | 24,117 | |
| G 1″ | 2,309 | 11 | 33,249 | 31,770 | 30,291 | |
Резьба трубная коническая (R)
Нормативные документы ГОСТ 6211-81, ISO 7/1.
R – наружная коническая резьба,
Rc – внутренняя коническая резьба, Rp – внутренняя цилиндрическая резьба
| Обозначение резьбы | Шаг P, мм | Витков на дюйм, шт. | Диаметр резьбы в основной плоскости | Длина резьбы | |||
|---|---|---|---|---|---|---|---|
| d = D, мм | d2 = D2, мм | d1 = D1, мм | i2, мм | i1, мм | |||
| R 1/8″ | 0,907 | 28 | 9,728 | 9,147 | 8,566 | 6,5 | 4,0 |
| R 1/4″ | 1,337 | 19 | 13,157 | 12,301 | 11,445 | 9,7 | 6,0 |
| R 3/8″ | 1,337 | 19 | 16,662 | 15,806 | 14,950 | 10,1 | 6,4 |
| R 1/2″ | 1,814 | 14 | 20,955 | 19,793 | 18,631 | 13,2 | 8,2 |
| R 3/4″ | 1,814 | 14 | 26,441 | 25,279 | 24,117 | 14,5 | 9,5 |
| R 1″ | 2,309 | 11 | 33,249 | 31,770 | 30,291 | 16,8 | 10,4 |
Фитинг-переходник, трубная цилиндрическая резьба
Габаритные размеры фитинга-переходника,с трубной цилиндрической резьбой серии RA, мм
| Код RA | D1 | D2 | L1 | L2 | CH | Вес, г |
|---|---|---|---|---|---|---|
| RA 15 M5 18 | M5×0,8 | 6 | 10,5 | 14 | 8 | |
| RA 15 18 14 | G1/8 | G1/4 | 8 | 13 | 17 | 10 |
| RA 15 18 38 | G1/8 | G3/8 | 9 | 14 | 19 | 19 |
| RA 15 18 12 | G1/8 | G1/2 | 10 | 15,5 | 24 | 38 |
| RA 15 14 38 | G1/4 | G3/8 | 9 | 14 | 19 | 13 |
| RA 15 14 12 | G1/4 | G1/2 | 10 | 15,5 | 24 | 32 |
| RA 15 38 12 | G3/8 | G1/2 | 10 | 15,5 | 24 | 22 |
особенности госта 6211 81, как делать обозначение при нарезке
В домашних водопроводах сейчас встретить привычные стальные трубы можно разве что там, где капитальный ремонт не делался десятилетиями.
Из области бытового применения они вытеснены металлопластиковыми и полипропиленовыми трубами.
С появлением последних с их абсолютной герметизацией соединений из стальной трубы практически перестали делать и стояки, и разнообразные розливы отопительных и водопроводных систем.
Канонический образец того, о чем написана эта статья
Однако там, где нужна повышенная механическая прочность, традиции остаются в силе.
Основных причин для применения традиционного материала сейчас можно назвать две:
- Внешние механические воздействия.
- Высокое давление трубопровода.
Там, где водопровод проходит, к примеру, на небольшой глубине под грунтовой дорогой, его будет разумным сделать именно стальным. Полипропиленовая труба может быть просто расплющена весом проезжающего грузовика.
Здесь явно не последовали этому правилу
В некоторых местах использование для соединения канализационных или водопроводных труб сварки является невозможным либо нежелательным.
Определенно, иногда лучше обойтись без сварки
Кроме того, ряд соединений необходимо сделать разборными.
Для соединения труб традиционно используются резьбовые соединения, которые так и называются — трубные. Одна из их ключевых особенностей — сглаженные гребни резьбы — позволяет использовать для обеспечения герметичности таких соединений как быстротвердеющие герметики, так и герметизирующие ленты, и традиционно применяемое в сантехнике органическое волокно — лен.
Виды резьбы
Трубные резьбы делятся на две основных категории:
- Цилиндрические.
- Конические.
Если с цилиндрической резьбой все, кажется, понятно — эти резьбы можно видеть везде и всегда, то что такое коническая и зачем она может быть нужна?
Коническая резьба
Конической называется трубная резьба с диаметрами — внутренним, внешним и средним — уменьшающимся к концу резьбы. Конец трубы с нарезанной резьбой представляет собой в профиль не цилиндр, а конус.
Основных применения у такой резьбы два.
- В случае изношенной или частично сорванной внутренней резьбы резьбового соединения, которое не может быть в силу каких-либо причин заменено полностью.
Коническая резьба с чуть большим максимальным диаметром может обеспечить на какое-то время герметичность соединения.
Совет: этот метод применяется лишь в качестве временной полумеры. Пример — когда зимой нужно срочно запустить систему отопления, не вызвав ее разморозку. При первой возможности соединение должно быть заменено полностью.
Глава государства предостерегает
- По тексту ГОСТ 6211 81 резьба трубная коническая используется в случае, когда нужно обеспечить герметичность трубопровода, находящегося под очень большим давлением. Типичный случай — гидравлические системы, приводящие в действие тяжелую технику.
Стандарты
Упомянем и существующие стандарты.

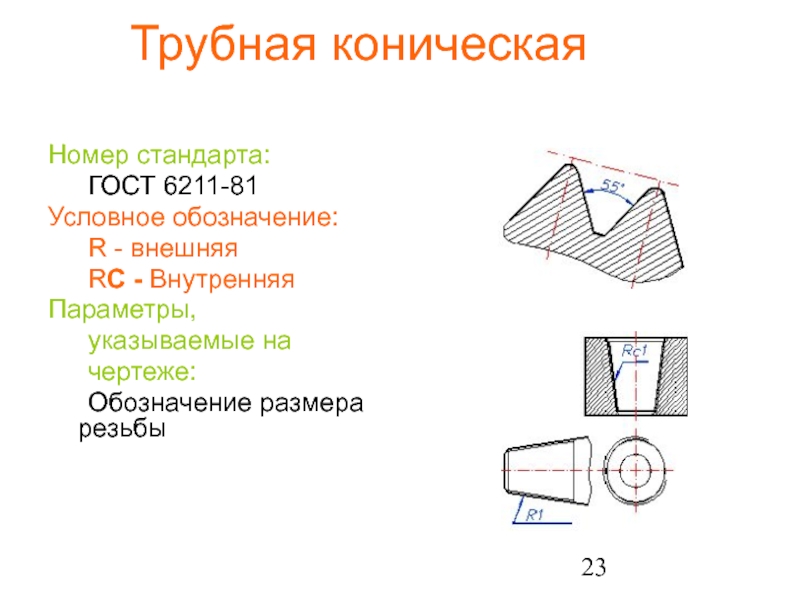

- Резьба трубная коническая ГОСТ 6211 81 должна обладать профилем с углом 55 градусов.
Ее вершины и впадины, как и у цилиндрической трубной резьбы, обязательно скругляются.
Ее вершины и впадины, как и у цилиндрической трубной резьбы, обязательно скругляются.Здесь отлично виден профиль резьбы
- По ГОСТ резьба коническая трубная различается шагом резьбы, причем для каждого диаметра характерен свой шаг. Под шагом понимается количество витков на один дюйм.
- Трубная коническая резьба ГОСТ 6211 81 имеет, независимо от диаметра, фиксированный угол, на который поверхность конуса отклоняется от оси трубы. Он берется равным 1°47’24″. Это соответствует уклону 1:16.
- Диаметр труб, для которых используются конические резьбы, ограничен шестью дюймами. Для труб большего диаметра используется сварка или фланцевые соединения.
- По тексту ГОСТ резьба трубная коническая должна обладать фиксированным соотношением среднего, внешнего и внутреннего диаметра с длиной резьбы. При этом разделяются рабочая и полная длина наружной резьбы. Однако допустимы и резьбы меньшей длины. При этом соотношение рабочей длины резьбы к полной длине, которую имеет наружная резьба коническая трубная ГОСТ регламентирует жестко. Логично, в общем — резьбовое соединение, которое держится лишь на двух-трех крайних нитках, может обеспечить герметичность, но явно не будет обладать достаточной прочностью.
- Обозначение трубной конической резьбы тоже определяется ГОСТом. Туда входит буква R, собственно, и обозначающая, что мы имеем дело с наружной конической трубной резьбой, и размер резьбы. Левые резьбы, как и в случае цилиндрических резьбовых соединений, помечаются буквами LH.
Внутренняя коническая резьба помечается буквой Rc, внутренняя цилиндрическая — Rp. При чем здесь цилиндрическая? Дело в том, что часто наружные конические резьбы используются в паре именно с цилиндрическими внутренними соответствующего шага.
Логично, в общем — резьбовое соединение, которое держится лишь на двух-трех крайних нитках, может обеспечить герметичность, но явно не будет обладать достаточной прочностью.Давайте остановимся чуть подробнее на том, какое может иметь резьба трубная коническая обозначение в разных случаях.
Обозначения
Резьбовое соединение здесь, поскольку могут соединяться резьбы разных типов, обозначается дробью, в котором числитель — внутренняя резьба, а знаменатель — внешняя.
Так, Rp/R 3/4 LH — это левое резьбовое соединение, включающее трубную цилиндрическую внутреннюю резьбу и коническую наружную диаметром три четверти дюйма.
Разумеется, при соединении резьб разных типов всегда стоит ограничивать свой энтузиазм в области приложения силы, чтобы не получилось так:
Сила не всегда права
Стандарты резьбы | Tameson.com
Рис. 1: Резьба клапана
Резьба стандартизирована для обеспечения совместимости и простоты обслуживания. Определение типа резьбы для существующих и новых применений необходимо для обеспечения правильного соединения. К сожалению, во всем мире существует большое разнообразие стандартов резьбы, и цель этой статьи — рассказать об основных типах и о том, чем они отличаются.
Содержание
- Как определить неизвестный тип резьбы?
- Общие стандарты резьбы
- Другие стандарты резьбы
- Совместимость с резьбой
краны
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Как определить неизвестный тип потока?
Есть несколько параметров, которые следует учитывать для идентификации неизвестного потока:
- Пол: Мужчина или женщина
- Конус: Параллельный или конусный
- Диаметр резьбы
- Шаг резьбы
Прочтите нашу статью об определении неизвестных типов резьбы для подробного анализа каждого из этих параметров резьбы.
Следующим шагом будет использование этой информации и рассмотрение общих типов потоков и их описаний, приведенных ниже, чтобы найти правильный тип потока.
Общие стандарты резьбы
BSP – Британский стандарт для труб
Резьба BSP или Whitworth — это семейство стандартов резьбы, используемых во всем мире, за исключением США. Эта форма резьбы имеет V-образную резьбу 55° со скругленными основаниями и гребнями, как показано на рис. 2. Для резьбы, соответствующей BSP, основной диаметр трубной резьбы немного меньше, чем фактический внешний диаметр трубы, и меньший диаметр будет очень близок к внутреннему диаметру внутренней резьбы, но меньше его. Существует два типа резьбы BSP: BSPP и BSPT 9.0003
Рис. 2: Профиль наружной цилиндрической резьбы BSPP (слева) и профиль конической наружной резьбы BSPT (справа)bsp-thread.png
NP — национальная (американская) трубная резьба V-образная резьба 60° со сглаженными пиками и впадинами (рис. 3) широко используется в США и Канаде.
Существует два типа резьбы NP: NPS и NPT.Рис. 3: Сопряжение профиля резьбы NPT. Верхняя трубная резьба внутренняя, нижняя наружная.
Унифицированные стандарты резьбы
В США и Канаде Унифицированный стандарт резьбы (UTS) описывает стандартную форму и серию резьбы, а также допуски, допуски и обозначения, применяемые к резьбе. Болты, гайки и другие резьбовые соединения стандартизированы в соответствии с этим стандартом.
Рис. 4: Пример мелкой (слева) и крупной (справа) резьбы UTS
Другие стандарты резьбы
Коническая трубная резьба JIS (PT)
Тип резьбы JIS идентичен и взаимозаменяем с резьбой BSPT. Но наружная резьба PT не имеет 30-градусного раструба, поэтому она не будет сопрягаться с вертлюгом с внутренней резьбой BSPP с коническим седлом. Кроме того, обязательно используйте резьбовой герметик с резьбой PT для герметичного уплотнения.
Тип резьбы SAE
SAE (Общество автомобильных инженеров) имеет набор прямых резьб с уплотнительным кольцом Buna-N твердостью 90, которое способствует герметизации.
В то время как многие типы резьбы требуют, чтобы внутренняя и наружная резьбы прижимались друг к другу для образования уплотнения, уплотнительное кольцо в типе резьбы SAE предотвращает это, а также обеспечивает герметичное уплотнение.
Совместимость резьбы
Совместимость резьбы важна для предотвращения неэффективных соединений и потенциальной опасности. Хотя некоторые резьбы BSP и NPT могут достаточно хорошо затягиваться и зацепляться, различия в шаге и угле резьбы между ними могут вызвать спиральную утечку. В размерах 1/16, 1/8, ¼ и 3/8 разница в шаге приводит к смещению резьбы. Это смещение может привести к частичному закреплению резьбы. Однако при размерах 1/2 и 3/4 NPT и BSP имеют одинаковый шаг, что позволит им хорошо входить в зацепление. С этим соединением все еще будут проблемы, потому что существуют различия в формах резьбы и углах резьбы. Если для резьбовых соединений используется соответствующий резьбовой герметик, эти резьбы можно эффективно использовать вместе.
Прочтите нашу статью о совместимости потоков, чтобы узнать больше об этом.
краны
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Технический взгляд на стандарт резьбы BSP.
Обзор стандарта резьбы BSP
Британский стандарт для труб (BSP) является наиболее распространенным стандартом резьбы для сантехники и трубопроводной арматуры в Великобритании, а также международным стандартом, который также в той или иной степени принят в других странах мира.
Резьба BSP также известна как форма резьбы Whitworth 55°.
Доступны два типа резьбы BSP:
Один
Параллельные потоки (BSPP) и другой тип
Коническая резьба (BSPT)
BSPT – ТРУБНАЯ КОНИЧЕСКАЯ РЕЗЬБА БРИТАНСКОГО СТАНДАРТА – Форма резьбы согласно AS 1722.1, BS 21, ISO 7.
BSPP – ТРУБНАЯ ПАРАЛЛЕЛЬНАЯ РЕЗЬБА БРИТАНСКОГО СТАНДАРТА – Форма резьбы согласно AS 1722.2, ISO 228.
Также известна как Британская стандартная трубная механическая резьба (BSPM) или Британская стандартная трубная резьба (BSPF)
Внутренняя и наружная резьбы BSPP параллельны. т. е. резьбы имеют одинаковый диаметр по всей длине крепежа.
Резьба БСПП используется для
длинная резьба, где герметичное соединение достигается за счет сжатия мягкого материала, такого как уплотнительное кольцо, уплотнение или прокладка, между торцами компонентов, например, в соединителях резервуаров, где контргайки навинчиваются на резьбовой корпус для сжатия уплотнения.
BSPT — британский стандарт трубной конической резьбы
Диаметр резьбы будет увеличиваться или уменьшаться по длине наружной резьбы, что приводит к тому, что она становится все более тугой по мере ввинчивания в охватывающую часть.
Резьба BSPT используется для
соединительные нити
где герметичность достигается за счет сопряжения наружной и внутренней резьбы.
Международные стандарты требуют, чтобы все внутренние резьбы были параллельными, а наружная резьба была конической.
Внутренняя резьба также может быть конической, но это
крайне редко.
Число витков резьбы (TPI) и шаг резьбы
Число витков резьбы
Число витков резьбы — это количество витков на дюйм, измеренное по длине крепежного изделия, оно выражается в TPI (количество витков на дюйм)
Обычно для фитингов меньшего размера имеют более тонкие нити, поэтому количество нитей выше
Шаг резьбы
Шаг резьбы – это расстояние между витками резьбы, выраженное в миллиметрах.
Как правило, фитинги меньшего размера имеют более тонкую резьбу, поэтому шаг нижняя
Свойства стандарта резьбы BSP
- Симметричная V-образная резьба, в которой угол между боковыми сторонами составляет 55° (измеренный в осевой плоскости)
- Одна шестая часть этой острой V-образной формы усечена сверху и снизу
- Резьба закруглена одинаково на вершинах и в основании дугами окружности, оканчивающимися по касательной к боковым сторонам. стандарт.
Различия между BSPP и BSPT заключаются не в самих размерах резьбы, а в диаметре сужения по длине крепления, поэтому приведенные здесь цифры применимы как к параллельным, так и к коническим формам BSP.1/16″ BSP 28 0,907 0,581 1/8″ BSP 28 0,907 0,581 1/4″ BSP 19 1,337 0,856 3/8″ BSP 19 1,337 0,856 1/2″ BSP 14 1,814 1,162 5/8″ BSP 14 1,814 1,162 3/4″ BSP 14 1,814 1,162 7/8″ BSP 14 1,814 1,162 1″ BSP 11 2,309 1,479 1 1/8″ BSP 11 2,309 1,479 1 1/4″ BSP 11 2,309 1,479 1 1/2″ BSP 11 2,309 1,479 1 3/4″ BSP 11 2,309 1,479 2 дюйма BSP 11 2,309 1,479 2 1/4″ BSP 11 2,309 1,479 2 1/2″ BSP 11 2,309 1,479 2 3/4″ BSP 11 2,309 1,479 3 дюйма BSP 11 2,309 1,479 3 1/2 дюйма BSP 11 2,309 1,479 4 дюйма BSP 11 2,309 1,479 4 1/2 дюйма BSP 11 2,309 1,479 5 дюймов BSP 11 2,309 1,479 5 1/2 дюйма BSP 11 2,309 1,479 6″ BSP 11 2,309 1,479 Все размеры, показанные в этой таблице, находятся в пределах допусков.
стандарт.
