Трубная резьба - виды, размеры, монтаж, самостоятельная нарезка

Автор Монтажник На чтение 10 мин Просмотров 629 Обновлено

При монтаже трубопроводных магистралей в основном используют сварное, муфтовое, раструбное, фланцевое или резьбовое соединения. В последнем случае на сами трубы, фасонные соединительные элементы и арматуру наносится трубная резьба, имеющая некоторые отличия от аналогов.

С данной разновидностью резьб рядовой потребитель нередко сталкивается, занимаясь монтажом или ремонтом сантехнического оборудования, подключением к трубопроводу бытовой техники. При необходимости осуществить резьбовое соединение гладкостенных труб самостоятельно можно нанести резьбу своими руками при помощи реализуемого в торговой сети специального инструмента.

Рис. 1 Резьба на трубах

Трубная резьба — особенности

Резьбой называют специальной формы выступы, нанесенные по винтовой линии на поверхности тел вращения. Существуют в большом количестве различные типы резьб, отличающиеся формой своего профиля и расстоянием между гребнями. Обычный пользователь часто сталкиваются с метрической резьбой, какая наносится на крепежные детали — болты, гайки, шпильки. Существует ряд резьб прямоугольного или конусного сечения, передающих усилия от вращающихся деталей другим элементам.

Что касается трубной резьбы, то как следует из названия, она предназначена для резьбового соединения фрагментов труб, различного вида оборудования и арматуры, используемых в трубопроводах.

Ее основные особенности:

  • Резьбовой зубец имеет треугольный профиль со скругленными вершинами и впадинами определенного радиуса.
  • Размеры трубной резьбы задаются наружным диаметром, равном расстоянию от ее диаметрально расположенных вершин зубцов.
  • Ее размерной единицей является трубный дюйм, равный величине в 33,249 мм. Остальные размеры задаются в долях трубного дюйма, имеют вид дробного числа, при этом минимальный шаг дроби — 1/16.
  • При задании резьбового шага используют обычный дюйм, равный 25,4 мм. На этом расстоянии считают количество нитей (зубцов).

Рис. 2 Типоразмеры водогазопроводных труб по ГОСТ 3262-75

  • Для нанесения трубной резьбовой насечки идеально подходят водогазопроводные трубы, технические условия на которые приведены в ГОСТ 3262-75. Если сравнить их наружные диаметры с размерными параметрами трубных резьб, то первые окажутся чуть больше, при этом полностью совпадут их типоразмеры. Для примера, если сопоставить небольшой ряд диаметров водогазопроводных труб и размеров резьб, то получим следующий ряд соответствий в мм: 10,2 — 9,72; 13,5 — 13,15; 17 — 16,66; 21,3 — 22,91; 165 — 163,83; 140 — 138,43; 114 — 113,03; 101,3 — 100,33; 88,5 — 87,88; 75,5 — 75,18 и так далее. То есть все типоразмеры сварных оцинкованных и неоцинкованных стальных труб для подачи воды и газа специально предусмотрены для нанесения на них трубных резьбовых витков. Следует заметить, что одной из форм выпуска данной разновидности трубной продукции являются изделия с уже нанесенной резьбой.
  • Трубную резьбовую насечку вполне можно наносить и на горячедеформированные бесшовные трубы из стали, сортамент которых регламентирован ГОСТ 8732-78. В отличие от шовных, имеющих 15 типовых размеров, их ассортимент намного шире и включает в себя на порядок большее количество изделий (около 150 типоразмеров). Их диаметры лежат в диапазоне от 20 до 550 мм и отличаются друг от друга не только на единицы, но и на десятые доли миллиметров.
  • К положительным качествам трубной резьбы следует отнести ее высокую степень герметичности — при использовании уплотнительных материалов из льноволокна и ФУМ-ленты они не прорезаются скругленными вершинами зубцов.

Рис. 3 Распространенные резьбовые профили

Статья по теме:

Отличие резьбы метрической от трубной и их параметры. На нашем сайте есть отдельная статья, где подробно описаны различия между метрической и трубной резьбой. Почитайте, возможно, будет также интересно.

Сферы применения

Так как трубную резьбу наносят на водогазопроводные трубы, то и сферы ее применения аналогичны областям использования этих трубопроводов, а именно:

  • В контурах систем отопления.
  • В трубопроводах подачи горячей и холодной воды.
  • В газоподающих магистралях на поверхности земли и внутри зданий.
  • Для монтажа стальных обсадных колонн скважин.
  • При сборке различных конструкций из труб, к примеру, в качестве сборной колонны из резьбовых штанг для шнекового, гидравлического бурения.
  • Понятно, что все фасонные элементы и фитинги для монтажа трубопроводов, а именно отводы, тройники, крестовины, переходники, муфты, ниппели, водорозетки и прочие тоже имеют трубную резьбу.
  • Также вся сантехническая резьбовая арматура, а именно шаровые и вентильные краны, смесители, клапаны, заглушки, воздухоотводчики, контрольно-измерительные приборы, реле, фильтры, гибкие и жесткие подводки и прочий ряд элементов оснащены трубной резьбовой насечкой.
  • Ее имеют и приборы, подключаемые в трубопровод — скважинные, колодезные, циркуляционные, повысительные электронасосы, компрессоры, опрессовщики, радиаторные теплообменники и элементы их обвязки, переходники с полимерных труб на металл.

Рис. 4 Профили цилиндрической по ГОСТ 6357-81 и конической по ГОСТ 6211-81 резьб

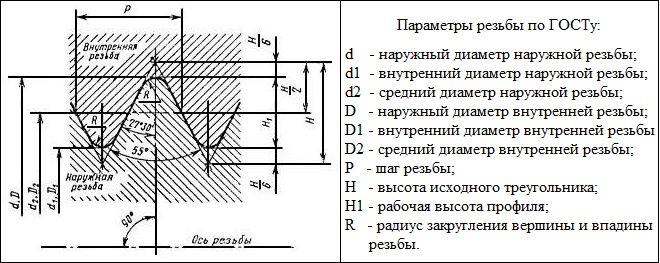

Параметры резьбы

Основными параметрами резьб для труб являются:

  • Шаг. Задается количеством витков, которые размещаются на расстоянии в 25,4 мм (1 дюйм). Если в обычной резьбе шагом считают расстояние между средними точками вершин или впадин соседних зубцов, то в трубной подсчитывают число шагов, которое на длине в 25,4 мм может быть 28, 19, 14, 11, 11 1/2 и 8.
  • Наружный, средний и внутренний диаметр резьбы. Для внешней (ниппели) и внутренней (муфты) резьб это соответственно расстояние по диагонали между вершинами, серединами гребней и впадинами между ними.
  • В технической документации указывается высота профиля, равная расстоянию между спроецированными до острого треугольника вершинами и впадинами, а также их радиус закругления.
    Аналогичный показатель — это рабочая высота, равная расстоянию между скругленными вершиной зубца и впадиной.
  • Угол профиля — показывает угловой размер вершины зубца в градусах, для трубного профиля общепринятый показатель принимают равным 55°.
  • Ход — расстояние между любой точкой на поверхности резьбовой насечки до ее проекции при повороте детали на 360°.
  • Для конических резьб дополнительно устанавливается угол конуса в градусах и конусность.

Трубная резьба размеры и виды

Существует несколько разновидностей трубных резьб, некоторые из них регламентированы отечественными государственными стандартами, другие, встречающиеся в зарубежном оборудовании, соотносятся с американскими стандартами.

Рис. 5 Трубная резьба размеры таблица по ГОСТ 6357-81

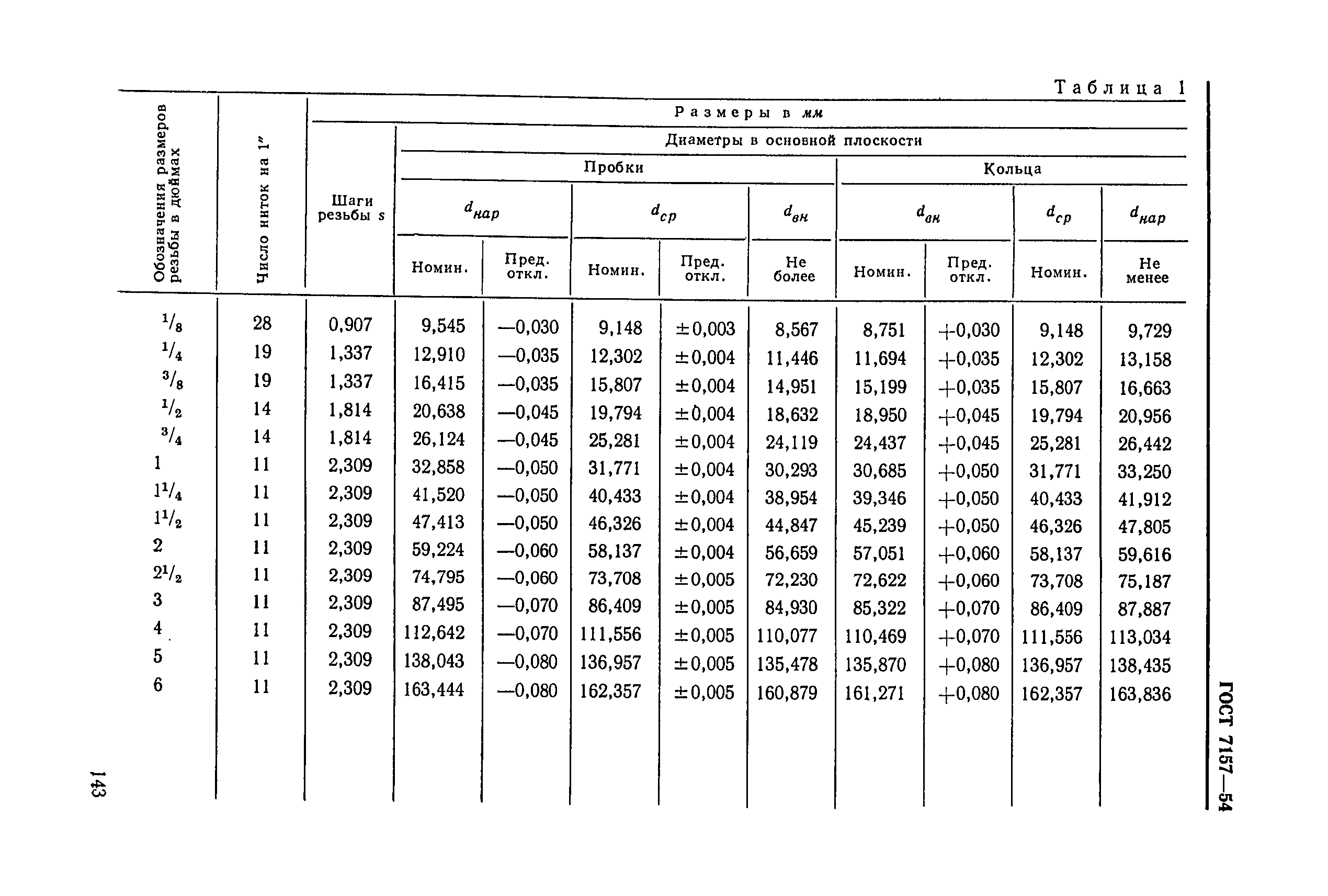

Цилиндрическая трубная резьба с углом профиля 55°

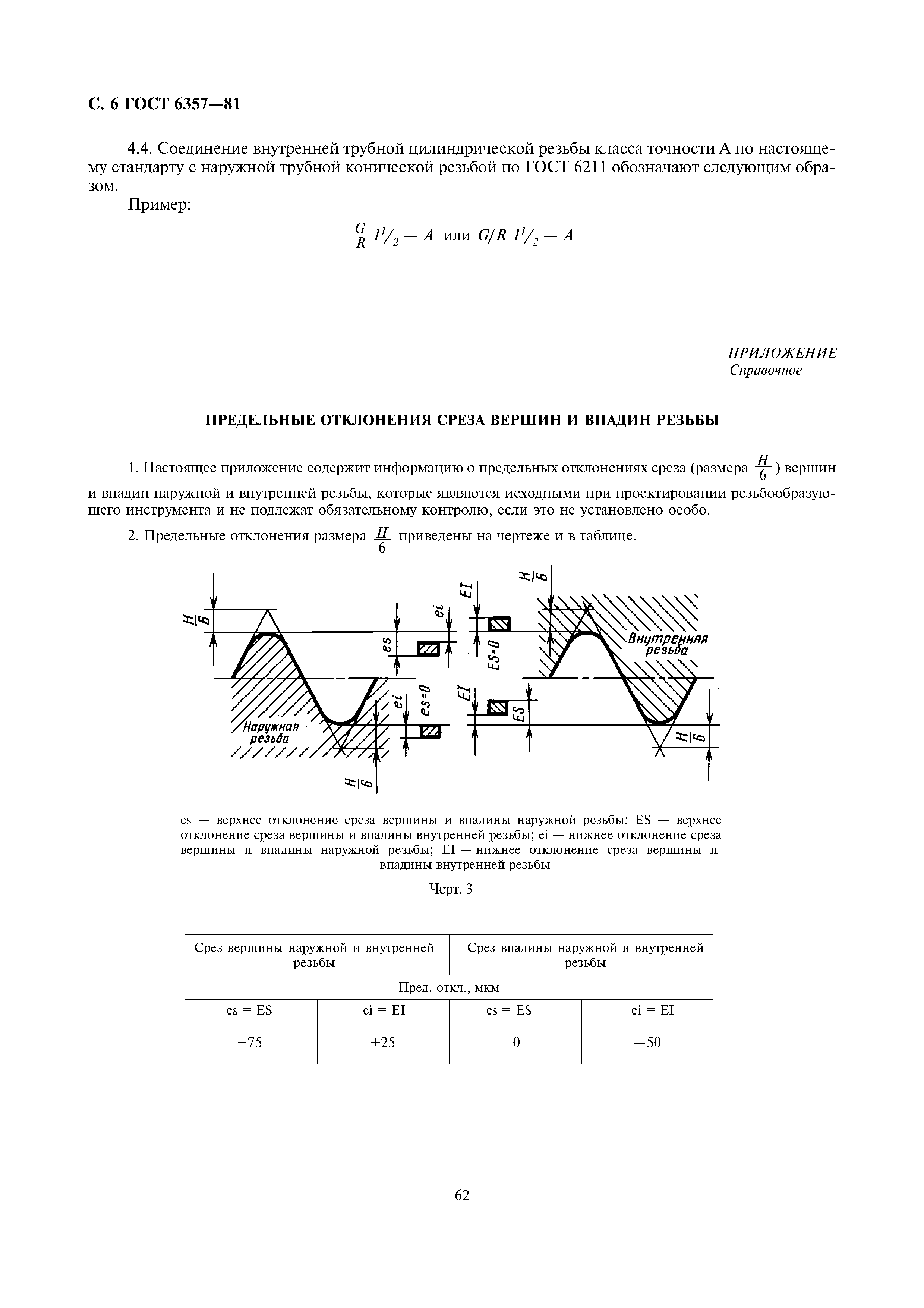

Трубная цилиндрическая резьба с треугольным профилем описана в ГОСТ 6357-81. В документе приведены ее типоразмеры в миллиметрах и дюймах от 1/16” (7,723 мм) до 6” (163,830 мм), а также соответствующее своим наружным диаметрам длины шагов, равные 0,907, 1,337, 1,814 и 2,309 мм.

Помимо этого, указаны средние и внутренние диаметры, высота профиля в исходном треугольнике и ее рабочий показатель, а также радиусы закруглений.

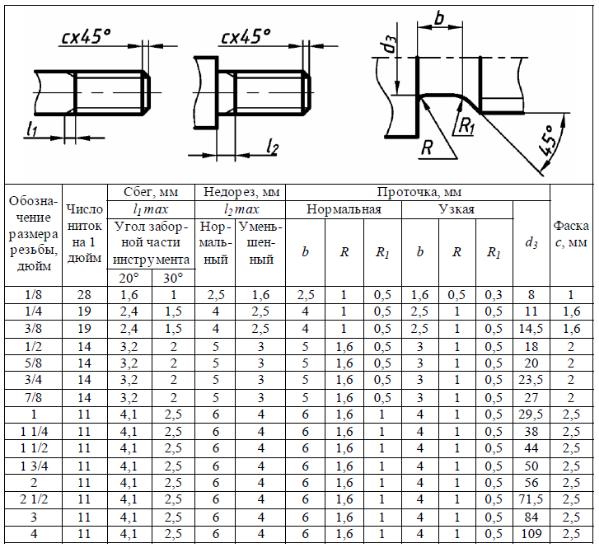

В стандарте регламентирована длина резьбовой насечки для двух классов точности А и В. Длина резьб может быть нормальной N и длинной L. Значения длин напрямую связаны с трубными диаметрами. Для класса N крайние показатели 4 — 12 и 13 — 40 мм, соответственно для L эти значения границ диапазона — выше 12 и свыше 40 мм.

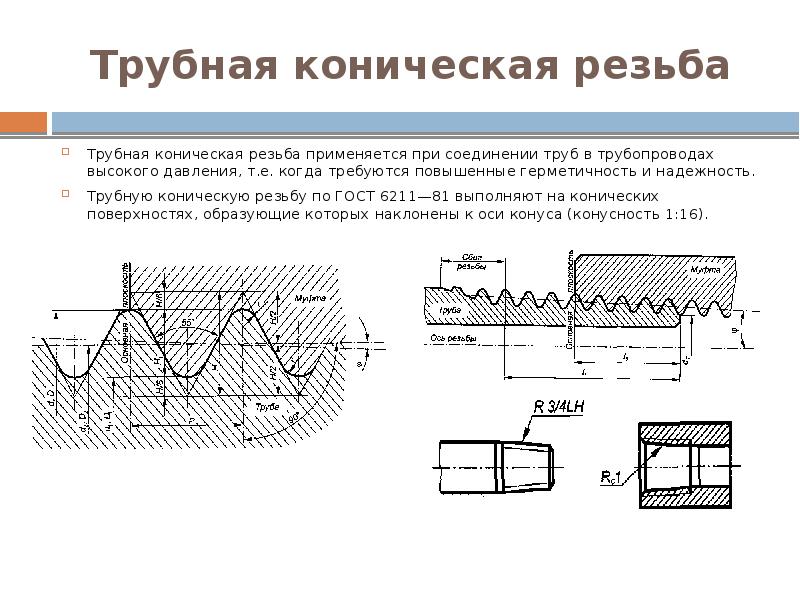

Коническая с профилем 55°

Размерные параметры и допуски трубной конической резьбы регламентированы ГОСТ 6211-81. По всем основным показаниям, а именно наружному диаметру от 1/16” до 6”, его среднему и внутреннему значению, длине четырех типоразмеров шагов ее характеристики полностью совпадают с цилиндрической. Для конусной резьбы установлены угол конуса, равный 3°34’48», и конусность 1:16.

Так как основные размеры и форма профиля трубной цилиндрической и конической резьб совпадают, допускается соединение деталей с внутренней цилиндрической и наружной конической резьбовыми насечками

.

Рис. 6 Типоразмеры конической резьбы по ГОСТ 6211-81

Цилиндрическая с углом конуса 60°

Трубная цилиндрическая резьба с вершиной треугольника в 60° не регламентирована отечественными госстандартами, в зарубежной технической документации она обозначается как NPSM (national pipe straight mechanical). Ее параметры задаются американскими стандартами ANSI/ASME. Отличительные особенности NPSM-резьб:

  • угол профиля 60°;
  • размеры от 1/16” до 12”;
  • число ниток на дюйм: 27, 18, 14, 11 1/2, 8 в зависимости от трубного диаметра.

Рис. 7 Размерные параметры NPSM с профилем 60°

Коническая с профилем 60°

Профиль и размеры данного вида конической резьбы регламентируется ГОСТ 6111-52, ее отличительные особенности:

  • размеры: от 1/16” до 2”;
  • число ниток в 1 дюйме (25,4 мм) длины и шаг: в зависимости от размера 27 (0,941 мм), 18 (1,411 мм), 14 (1,814 мм), 11 1/2 (2,209 мм).
  • угловой размер конуса и конусность: соответственно равны 3°34′48″ и соотношению 1:16.

Данному типу соответствует дюймовая NPT-резьба (national pipe taper), регламентированная американскими стандартами ANSI/ASME. В отличие от отечественных нормативов, они распространяются на диаметры до 12”, при этом у всех типоразмеров свыше 2” число ниток равно 8.

Рис. 8 Размерные параметры конической 60° резьбы по ГОСТ 6111-52

Условные обозначения

Приведенным выше госстандартом ГОСТ 6357-81 установлены следующие обозначения трубных дюймовых резьб:

  • наименование: литера G для цилиндрических и R (обозначение по ГОСТ 6211) для конусных;
  • размеры в дюймах;
  • обозначение направления резьбовой нити, левое дополняют литерами LH;
  • класс точности: А или В;
  • длина свинчивания в миллиметрах.

Пример G 1 1/4 LH — А – 36.

Условное обозначение конусных видов по ГОСТ 6111-52 включает в себя их название (литера К) и типоразмер в дюймах, к примеру: К 1 1/4.

Рис. 9 Параметры конической 60° NPT-резьбы

Нарезка трубной резьбы своими руками

В промышленной сфере резьбовую насечку получают методами нарезания лезвиями, резцами, накатывания роликами, выдавливания прессами с шаблонами, вырезания абразивными кругами, химическим или электрохимическим вытравливанием.

Понятно, что все перечисленные технологии неприемлемы для использования в бытовых условиях, и единственным эффективным методом нарезания резьб остается использование плашек и метчиков.

В настоящее время для нарезки резьбы на трубах в бытовых условиях широко используют клуппы — ручные или механические приспособления со сменными резьбонарезными головками. По принципу действия они напоминают плашки советских времен, в которых оправку с резьбовой головкой поворачивали двумя ручками.

Современный ручной клупп имеет одну мощную рукоятку с трещоткой, прикрепленную к отправке, и оснащается комплектом сменных головок. Их стандартные дюймовые типоразмеры 1/4”, 3/8”, 1 2”, 3/4”, 1”, 1 1/4”.

Рис. 10 Ручные клуппы и их комплектация

Статья по теме:

Как работает клупп трубный – виды, область применения, производители, цены. Возможно, будет интересно также почитать про трубные клуппы, какие виды бываю, как работают, популярные модели и рекомендации специалистов.

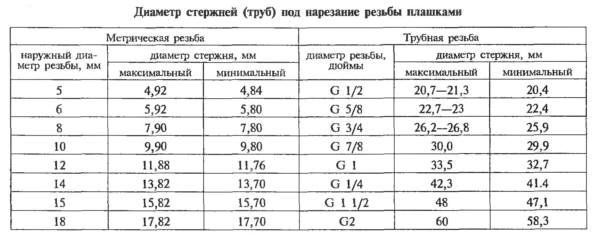

Технически процесс получения резьбовой насечки при помощи ручного клуппа состоит из следующей последовательности операций:

  • Фиксируют трубный отрезок в тисках или прижимают его к какой-либо поверхности на стене или полу, подкладывая под деталь твердый предмет.
  • Снимают наружную фаску на торце трубы, используя болгарку с кругом по металлу, наждачную бумагу, напильник.
  • Готовят к работе клупп, вставляя в него головку нужного диаметра.
  • Покрывают машинным маслом или иной жидкой смазкой участок трубы в зоне проведения работ, а также резаки. Чтобы исключить налипание стружки во время проведения работ, лучше использовать для этих целей специальный спрей.
  • Приступают к нарезке, прижимая головку клуппа к торцу и стараясь выдержать строго перпендикулярное положение инструмента относительно оси обрабатываемой детали.
  • Медленно вращают головку, совмещая поступательное и возвратное движения, направление вращения задают переключателем на трещотке.
  • Периодически извлекают инструмент и очищают его резцы и трубную оболочку от образовавшейся стружки.
  • По окончании работ чистят и разбирают инструмент, проверяют качество нити накручиванием на нее подходящих фасонных деталей (муфт).

Рис. 11 Основные операции по нанесению резьбовой насечки ручным клуппом

Резьба трубная цилиндрическая находит широкое применение и является основным видом при резьбовых соединениях трубопроводных магистралей, подключения к ним арматуры и различного типа оборудования. Если рядовой потребитель собирает металлический трубопровод или конструкцию из труб для каких-либо целей без сваривания, у него имеется возможность приобрести готовые водогазопроводные трубы с уже нарезанной резьбой или нанести аналогичную резьбовую насечку самостоятельно при помощи клуппа.

Таблица совместимости метрических и дюймовых резьб. Таблица соответствия различных типов резьб общемашиностроительного, нефтяного и газового сортаментов

№ п/п

Тип резьбы и пример обозначения

Обозначение

Область применения

Российский стандарт (Россия и страны СНГ)

Зарубежные стандарты

Эскиз резьбы

Примечания

1 Метрическая М12 - крупный шаг;
М20*2 или MF2 - мелкий шаг
М20*2LH - левая резьба
Общемашиностроительное применение ГОСТ 24705-81 "Резьба метрическая. Основные размеры" 1. ISO 724
2. DIN 13 (Германия)
3. BS 3643 (Англия)
4. ANSI/ASME B1.13M (США)
5. NF E 03-050 (Франция)
6. JIS B 0205, JIS B 0207 (Япония)
-
2 Трапецеидальная резьба Tr 40*7;
Tr 40*7 LH - левая резьба
Ходовые винты в общем машиностроении ГОСТ 24737-81 "Резьба трапецеидальная однозаходная. Основные размеры" 1. ISO 2904
2. DIN103 (Германия)
3. BS 5346 (Англия)
NF E 03-618 (Франция)
JIS B 0216 (Япония)




а = 0,15мм, при Р = 1,5;
а = 0,25 мм, при Р = 2-5;
а = 0,5 мм, при Р = 6-12;
а= 1,0 мм,при Р≥14;

-
3 Трубная цилиндрическая резьба (55o) G1 1/2 - A - цилиндрическая трубная резьба класса точности А Используют в цилиндрических резьбовых соединениях ГОСТ 6357-81 "Резьба трубная цилиндрическая" = ОСТ 266 1. ISO 228/1
2. DIN ISO 228, DIN 159 (Германия)
3. BS 2779 (Англия)
4. ANSI/ASME B1.20.1, ANSI B 1.20.3 (США)
5. NF E 03-005 (Франция)
6. JIS B 0202 (Япония)
Обычно нарезают метчиками плашками, гребенками и резьбофрезами
4 Трубная коническая резьба (55o) - или Британская трубная коническая резьба BSPT RC 1 1/2 - внутренняя резьба коническая
Rp 1 1/2 - внутренняя резьба цилиндрическая
R 1 1/2 - наружная резьба
В газовой водопроводной и канализационной арматуре. Для большей герметичности используют соед. внутр. цилиндрической с наружной конической резьбой ГОСТ 6211-81 "Резьба трубная коническая" 1. ISO 7/1
2. DIN 2999, DIN 3858 (Германия)
3. BS 21 (Англия)
4. ANSI/ASME B1.20.1, ANSI B 1.20.3 (США)
5. NF E 03-004 (Франция)
6. JIS B 0203 (Япония)
Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности A по ГОСТ 6357-81
5 Унифицированная резьба (дюймовая ISO) 1/4 - 20UNC-2A или 0,250-20UNC-2A-наружная, с крупным шагом
10-32UNF-2B-внутренняя, с крупным шагом
2 1/2 - 16UN-3A или 2.250-16UNC-3A - наружная с крупным шагом
Общемашиностроительное применение распространенное в США Не регламентируется 1. ISO 725
2. BS 1580 (Англия)
3. ANSI/ACME B 1.1 (США)
UNC, UNF, UNEF-резьбы с соответствующим шагом для разных диаметров UNC-крупный шаг, UNF-мелкий шаг, UNEF-особомелкий шаг UN-резьбы с одним значением шага для разных диаметров
6 Метрическая резьба с профилем MJ
MJ 6*1
В авиационной и космической промышленности Не регламентируется 1. ISO 5855
2. DIN ISO 5855 (Германия)
3. BS 6293 (Англия)
-
7 Унифицированная (дюймовая) наружная резьба с нормируемым радиусом впадины UNR, UNRC, UNRF и UNREF - остальные обозначения как в п.5 - Не регламентируется 1. ANSI B 1.1 (США) - -
8 Унифицированная (дюймовая) наружная резьба с увеличенным радиусом впадины UNJ, UNJC, UNJF и UNJEF - остальные обозначения как в п.5 Применяется в авиационной и космической промышленности Не регламентируется 1. ISO 3161
2. BS 4084 (Англия)
3. ANSI B 1.1 (США)
-
9 Унифицированная (дюймовая) наружная резьба со специальными диаметрами, шагами и длинами свинчивания UNS - остальные обозначения как в п. 5 - Не регламентируется 1. ANSI B 1.1 (США) - -
10 Цилиндрическая дюймовая резьба Витворта 1/4 -20BSW или BSF, BSP В газовой, водопроводной и канализационной арматуре, в основном, как крепежная, а не трубная Отраслевые стандарты, например, ОСТ НКТП 1260 1. DIN 49301, DIN 477, DIN 4668 (Германия)
2. BS 84:1956 (Англия)
-
11 Трапецеидальная резьба 13/4-4 ACME-2G Ходовые винты в общем машиностроении Не регламентируется 1. BS 1104 (Англия)
2. ANSI B 1.5 (США)
3. JS B 0222 (Япония)
-
12 Трапецеидальная резьба с уменьшенной высотой профиля 0. 500-20 STUB ACME Ходовые винты в общем машиностроении Не регламентируется 1. ANSI B 1.8 (США) -
13 Упорная резьба S 48*8 Общее машиностроение ГОСТ 10177-82 "Резьба упорная. Профиль и основные размеры" 1. DIN 513 (Германия) Известна также под названием "метрический Баттресс"
14 Панцирная трубная резьба Pg 21 Применяется в электротехнике Не регламентируется 1. DIN 40430 -
15 Упорная дюймовая (Американский Баттресс) 2.5-8 BUTT Обсадные трубы в горном деле Не регламентируется 1. ANSI B 1. 9 (США) -
16 Резьба "Баттресс" (API Battress) Обсадные трубы применяемые в нефтяной и газовой промышленности Не регламентируется 1. API спец. 5B (США) Резьба с конусностью 1:16 схожи по профилю с резьбой ОТТМ и ОТТГ (ГОСТ 632-80). Резьбы не взаимозаменяемы. Однако, при определенных условиях выбора инструмента возможна обработка наружной резьбы по ГОСТ 632-80
17 Резьба дюймовая цилиндрическая с углом профиля 55o - - Не регламентируется - - -
18 Трубная коническая дюймовая резьба с углом профиля 60o K3/8'' обозначение по ГОСТ
3/8-18 NPT - обозначение по ANSI/ASME
Штуцеры и присоединения машин и станков ГОСТ 6111-52 "Резьба коническая дюймовая с углом профиля 60o" 1. ANSI/ASME B 1.20.1 (США) Ранее - видимо - ANSI / ASME B 2.1-NPT
19 Трубная коническая дюймовая резьба с углом профиля 60o 1/8-27 NPTF Герметичная резьба топливодопроводов Не регламентируется 1. ANSI B 1.20.3 (США) - Ранее - видимо - ANSI / ASME B 2.2-NPTF
20 Круглая резьба RD Пищевая промыщленность и системы пожаротушения Не регламентируется 1. DIN 405 (Германия) -
21 Замковая резьба по API 3-117 - обозначение по ГОСТ
4 1/2 Reg - обозначение по API
Вращающийся буровой инструмент (штанги, долота и т.д.) ГОСТ 28487-90 "Резьба коническая замковая для элементов бурильных колонн" 1. API спецификация 7 (CША) -
22 Замковая резьба API RD - Насоснокомпрессорные, обсадные и бурильные трубы 1. API спецификация 5В (США) - Резьба API RD 8 TPI(шаг 3,175) ваимозаменяема с резьбой НКТ по ГОСТ 631-75, 632-80 и 633-80

Размер - трубная резьба - Большая Энциклопедия Нефти и Газа, статья, страница 1

Размер - трубная резьба

Cтраница 1

Размеры трубных резьб, отмеченных скобками, кроме Vs B современном машиностроении для нового проектирования не применяют. Резьбы 1 а / и 3 Vz также имеют ограниченное применение.  [1]

Обозначение размера трубной резьбы имеет особенность, которая заключается в том, что размер резьбы задается не наружным диаметром трубы, на котором нарезается резьба, а величиной внутреннего диаметра трубы. Он называется диаметром трубы в свету и определяется как условный проходной размер трубы. Объяснение этой условности состоит в том, что конструктивный расчет трубопроводов ведется по условным проходам трубопроводов, арматуры и соединительных частей.  [2]

Профиль и размеры трубной резьбы для соединений всех типоразмеров практически одинаковы. Поэтому, так же как и в случае определения момента затяжки, можно было бы предположить, что предельные напряжения изгиба тоже должны быть одинаковыми. Однако и в этом случае масштабный фактор оказывает влияние па величину предела выносливости. Из последнего соотношения следует, что влияние масштабного фактора при увеличении диаметра соединений свыше 80 мм существенно снижается.  [3]

Резьба трубная цилиндрическая с углом у вершины 55 ( см. приложение, табл. 56) ГОСТ 6357 - 52 устанавливает размеры трубной резьбы.  [4]

Например, если в обозначении трубной цилиндрической резьбы стоит размер 2 ( 2 дюйма), то наружный диаметр резьбы согласно стандарту на размеры трубных резьб будет равен 59 616 мм.  [6]

Трубная резьба бывает с прямым и закругленным профилями. Размеры трубных резьб приняты в дюймах.  [8]

На одном конце замковых деталей нарезается трубная резьба для присоединения их к трубе, а на другом - крупная резьба, называемая замковой ( рис. 6.5) для соединения замковых деталей между собой. Форма и размеры трубной резьбы для соединения замковых деталей с бурильной трубой соответствуют резьбе соединительных муфт. Замковая резьба имеет треугольный профиль с углом при вершине 60, биссектриса утла перпендикулярна оси замка. Вершины витков резьбы срезаны, а впадины закруглены.  [10]

Схема расположения полей допусков этой резьбы показана на фиг. Ниже приводится таблица отклонений размеров трубной резьбы.  [11]

В отличие от других видов резьб номинальный размер трубной резьбы характе-ризуется не ее наружным диаметром, а числовым значением ( в дюймах) условного диаметра отверстия трубы, на которой нарезана резьба. В последних стандартах СЭВ и ИСО обозначение размера трубной резьбы приводится без обозначения единицы физической величины.  [12]

В отличие от других видов резьб номинальный размер трубной резьбы характеризуется не ее наружным диаметром, а числовым значением ( в дюймах) условного диаметра отверстия трубы, на которой нарезана резьба. В последних стандартах СЭВ и ИСО обозначение размера трубной резьбы приводится без обозначения единицы измерения.  [14]

Для размерных чисел не допускается применять простые дроби. Исключение составляют размеры в дюймах, например, размеры трубной резьбы и пр.  [15]

Страницы:      1    2

Резьба цилиндрическая

Обозначение размера резьбы

Шаг резьбы  Р, мм

Шаг резьбы ниток на дюйм

Диаметры резьбы

Первый ряд

Второй ряд

d=D

d2=D2

d1=D1

Резьба BSP 1/16"
Резьба G1/16"

0,907

28TPI

7,723

7,142

6,561

Резьба BSP 1/8"
Резьба G1/8"

9,728

9,147

8,566

Резьба BSP 1/4"
Резьба G1/4"

1,337

19TPI

13,157

12,301

11,445

Резьба BSP 3/8"
Резьба G3/8"

16,662

15,806

14,950

Резьба BSP 1/2"
Резьба G1/2"

1,814

14TPI

20,955

19,793

18,631

Резьба BSP 5/8"
Резьба G5/8"

22,911

20,749

20,587

Резьба BSP 3/4"
Резьба G3/4"

26,441

25,279

24,117

Резьба BSP 7/8"
Резьба G7/8"

30,201

29,039

27,877

Резьба BSP 1"
Резьба G1"

2,309

11TPI

33,249

31,770

30,291

Резьба BSP 1. 1/8"
Резьба G1.1/8"

33,891

36,418

34,939

Резьба BSP 1.1/4"
Резьба G1.1/4"

41,910

40,431

38,952

Резьба BSP 1.3/8"
Резьба G1.3/8"

44,323

42,844

41,365

Резьба BSP 1.1/2"
Резьба G1.1/2"

47,803

46,324

44,845

Резьба BSP 1.3/4"
Резьба G1.3/4"

53,746

52,267

50,788

Резьба BSP 2"
Резьба G2"

59,614

58,135

56,656

Резьба BSP 2.1/4"
Резьба G2.1/4"

65,710

64,231

62,762

Резьба BSP 2. 1/2"
Резьба G2.1/2"

75,184

73,705

72,226

Резьба BSP 2.3/4"
Резьба G2.3/4"

81,534

80,055

78,576

Резьба BSP 3"
Резьба G3"

87,884

86,405

84,926

Резьба BSP 3.1/4"
Резьба G

93,980

92,501

91,022

Резьба BSP 3.1/2"
Резьба G3.1/2"

100,330

98,851

97,372

Резьба BSP 3.3/4"
Резьба G3.3/4"

106,680

105,201

103,722

Резьба BSP 4"
Резьба G4"

113,030

111,551

110,072

Резьба BSP 4. 1/2"
Резьба G4.1/2"

125,730

124,251

122,772

Резьба BSP 5"
Резьба G5"

138,430

136,951

135,472

Резьба BSP 5.1/2"
Резьба G5.1/2"

151,130

148,651

148,172

Резьба BSP 6"
Резьба G6"

163,830

162,351

160,872

Таблица идентификации резьбы BSPP и BSPT

BSP - ТРУБА БРИТАНСКОГО СТАНДАРТА
BSPT - КОНУС ДЛЯ ТРУБЫ БРИТАНСКОГО СТАНДАРТА DIN 3852-1 + 2

BSPP - ТРУБА БРИТАНСКОГО СТАНДАРТА ПАРАЛЛЕЛЬНАЯ ISO 1179-1, DIN 3852 T2

Панель
Размер
Размер резьбы -
резьбы на
дюйма
BSPP Наружная
Размер резьбы
BSPP Внутренняя
Размер резьбы
BSPT Наружная
Размер резьбы
BSPT Внутренняя
Размер резьбы
сша Размер - TPI мм дюймов мм дюймов мм дюймов мм дюймов
-2 1/8 ″ - 28 9. 59 0,38 8,6 0,34 9,51 0,37 8,49 0,33
-4 1/4 ″ - 19 13,01 0,51 11,9 0,47 12,78 0,5 11,19 0,44
-6 3/8 ″ - 19 16,49 0,65 15,2 0,6 16,31 0.64 14,68 0,59
-8 1/2 ″ - 14 20,79 0,82 19,1 0,75 20,39 0,8 18,32 0,72
-10 5/8 ″ - 14 22,81 0,9 20,8 0,82 22,51 0,89 20,59 0,81
-12 3/4 ″ - 14 26.31 1,04 24,6 0,97 25,91 1. 02 23,91 0,94
-16 1 ″ - 11 33,09 1,3 30,7 1,21 32,59 1,28 29,71 1,17
-20 1,1 / 4 ″ - 11 41,79 1,64 39,4 1,55 41,09 1.62 38,59 1,52
-24 1,1 / 2 ″ - 11 47,69 1.88 45,5 1,79 47.01 1,85 44,49 1,75
-32 2 ″ - 11 59,51 2,34 57,4 2,26 58,6 2,31 56,39 2,22

* Размер резьбы относится к номинальному диаметру трубы.
Вычтем прибл. 1/4 ″ (6 мм) от измерения диаметра резьбы для номинального диаметра трубы.

BSPP: Наружная резьба BSPP с коническим седлом 30 ° (включенный угол 60 °) против соответствующего конического седла 30 ° вертлюга с внутренней резьбой BSPP.
BSPP - Форма B - Уплотнение с использованием кромки "металл по металлу".
BSPP - Форма E - Уплотнения с использованием эластомерного уплотнения (Volz WD Seal)
BSPP - Форма B также может использоваться с невыпадающими уплотнительными кольцами или герметизированными уплотнениями для внутренних портов с фаской или по вашему желанию.Позиционные колена и тройники
BSPP имеют стопорную гайку и уплотнительное кольцо, позволяющие ориентировать фитинг в требуемом направлении.

BSPT: Уплотнение с наружной резьбой BSPT относительно резьбы фиксированной внутренней резьбы BSPT.
Контакт осуществляется по боковым сторонам резьбы.
Для соединений с наружной резьбой BSPT с внутренней резьбой рекомендуется использовать герметик Volz или резьбовую смазку.

Совместимость: Пожалуйста, звоните для получения дополнительной информации о взаимозаменяемости

Коническая трубная резьба по американскому национальному стандарту (NPT)

НАЦИОНАЛЬНЫЙ СТАНДАРТ АМЕРИКАНСКОЙ РЕЗЬБЫ ДЛЯ КОНУСНОЙ ТРУБЫ (NPT)

Порты

National Pipe Threading (NPT) - это стандартизированные порты для водяных и воздушных линий. Фитинги NPT должны использоваться с портами NPT, использование других стандартов приведет к повреждению резьбы.

Резьба

NPT иногда может называться MPT, MNPT или NPT (M) для наружной наружной резьбы и FPT, FNPT или NPT (F) для внутренней внутренней резьбы. Некоторые из этих имен не являются разрешенными обозначениями в соответствии со стандартом ANSI.

Для герметичного соединения необходимо использовать герметик или политетрафторэтилен (ПТФЭ).

ВАЖНО :

Номинальный размер трубы не относится к физическим размерам.Внешний диаметр трубы или фитинга необходимо измерить и сравнить с таблицей для определения размера. Трубная резьба 1/4 ″ NPT имеет внешний диаметр (OD) 0,540 дюйма.

Каждый размер резьбы имеет определенное количество витков на дюйм (TPI). Трубная резьба 1/4 ″ NPT имеет 18 витков на дюйм.

И TPI, и OD резьбы требуются для точной идентификации размера резьбы, потому что более одного размера имеют одинаковый TPI.

Определение правильного размера резьбы

Наружная резьба :
1- Измерьте внешний диаметр (OD) большой части резьбы ( A ).
2- Найдите ближайшее к этому измерению значение в зеленых столбцах диаграммы.
3- Размер в желтом столбце соответствует номинальному размеру трубной резьбы.

Внутренняя резьба :
1- Измерьте верхний диаметр резьбы ( B )
2- Найдите ближайшее к этому размеру значение в зеленых столбцах диаграммы.
3- Размер в желтом столбце соответствует номинальному размеру трубной резьбы.

НАЦИОНАЛЬНЫЙ СТАНДАРТ АМЕРИКАНСКОЙ СТАНДАРТНОЙ РЕЗЬБЫ ДЛЯ КОНУСНОЙ ТРУБЫ (NPT)
Номинальный размер трубы Фактический наружный диаметр (OD) Плотность нити Шаг резьбы Эффективная резьба
Длина (C) Обороты Диаметр
дюйм дюймов мм дюймов дюймов мм дюймов дюймов
1/8 0. 405 10,287 27 0,03703704 0,9407 0,2639 7,13 0,38000
1/4 0,540 13,716 18 0,05555555 1,4111 0,4018 7,23 0,50250
3/8 0,675 17,145 18 0,05555555 1,4111 0.4078 7,34 0,63750
1/2 0,840 21,3360 14 0,07142857 1,8143 0,5337 7,47 0,79178
3/4 1.050 26,6700 14 0,07142857 1,8143 0,5457 7,64 1,00178
1 1,315 33.4010 11 1⁄2 0,08695652 2,2087 0,6828 7,85 1,25631

Таблица идентификации резьбы BSPP и BSPT

BSP - ТРУБА БРИТАНСКОГО СТАНДАРТА
BSPT - КОНУС ДЛЯ ТРУБЫ БРИТАНСКОГО СТАНДАРТА DIN 3852-1 + 2

BSPP - ТРУБА БРИТАНСКОГО СТАНДАРТА ПАРАЛЛЕЛЬНАЯ ISO 1179-1, DIN 3852 T2

Панель
Размер
Размер резьбы -
резьбы на
дюйма
BSPP Наружная
Размер резьбы
BSPP Внутренняя
Размер резьбы
BSPT Наружная
Размер резьбы
BSPT Внутренняя
Размер резьбы
сша Размер - TPI мм дюймов мм дюймов мм дюймов мм дюймов
-2 1/8 ″ - 28 9. 59 0,38 8,6 0,34 9,51 0,37 8,49 0,33
-4 1/4 ″ - 19 13,01 0,51 11,9 0,47 12,78 0,5 11,19 0,44
-6 3/8 ″ - 19 16,49 0,65 15,2 0,6 16,31 0.64 14,68 0,59
-8 1/2 ″ - 14 20,79 0,82 19,1 0,75 20,39 0,8 18,32 0,72
-10 5/8 ″ - 14 22,81 0,9 20,8 0,82 22,51 0,89 20,59 0,81
-12 3/4 ″ - 14 26.31 1,04 24,6 0,97 25,91 1. 02 23,91 0,94
-16 1 ″ - 11 33,09 1,3 30,7 1,21 32,59 1,28 29,71 1,17
-20 1,1 / 4 ″ - 11 41,79 1,64 39,4 1,55 41,09 1.62 38,59 1,52
-24 1,1 / 2 ″ - 11 47,69 1.88 45,5 1,79 47.01 1,85 44,49 1,75
-32 2 ″ - 11 59,51 2,34 57,4 2,26 58,6 2,31 56,39 2,22

* Размер резьбы относится к номинальному диаметру трубы.
Вычтем прибл. 1/4 ″ (6 мм) от измерения диаметра резьбы для номинального диаметра трубы.

BSPP: Наружная резьба BSPP с коническим седлом 30 ° (включенный угол 60 °) против соответствующего конического седла 30 ° вертлюга с внутренней резьбой BSPP.
BSPP - Форма B - Уплотнение с использованием кромки "металл по металлу".
BSPP - Форма E - Уплотнения с использованием эластомерного уплотнения (Volz WD Seal)
BSPP - Форма B также может использоваться с невыпадающими уплотнительными кольцами или герметизированными уплотнениями для внутренних портов с фаской или по вашему желанию.Позиционные колена и тройники
BSPP имеют стопорную гайку и уплотнительное кольцо, позволяющие ориентировать фитинг в требуемом направлении.

BSPT: Уплотнение с наружной резьбой BSPT относительно резьбы фиксированной внутренней резьбы BSPT.
Контакт осуществляется по боковым сторонам резьбы.
Для соединений с наружной резьбой BSPT с внутренней резьбой рекомендуется использовать герметик Volz или резьбовую смазку.

Совместимость: Пожалуйста, звоните для получения дополнительной информации о взаимозаменяемости

www.PWMall.com. Размер трубной резьбы

Размер трубной резьбы (NPT) не относится к внешнему (OD) физическому размеру трубы или шланга. Диаметр шланга нельзя использовать как показатель размера резьбы на фитинге шлангового соединителя. Чтобы определить размер трубной резьбы (NPT), измерьте внешний диаметр (наружная резьба) или внутренний диаметр (внутренняя резьба), а затем используйте таблицу ниже, чтобы определить размер трубной резьбы

Измерьте внешний диаметр (OD) резьбы фитинга на самом конце , округлите до ближайшего эталонного размера ниже и обратите внимание на соответствующий размер NPT.

Номинальный размер резьбы (NPT)

1/8 дюйма

1/4 дюйма

3/8 дюйма

1/2 "

3/4 дюйма

1 "

Фактический наружный диаметр Измерение

3/8 дюйма

1/2 "

5/8 "

3/4 дюйма

1 "

1-3 / 8 "

FPT

MPT

M22 - Твист

Измерьте внутренний диаметр резьбы в точке «A»; Найдите цифру, ближайшую к этому измерению, в столбце 2 или 3 диаграммы. Размер в столбце 1 будет вашим номинальным размером резьбы трубы.

Измерьте внешний диаметр большей части резьбы в точке «B»; Найдите цифру, ближайшую к этому измерению, в столбце 2 или 3 диаграммы. Размер в столбце 1 будет вашим номинальным размером резьбы трубы.

Это изображение винтового разъема диаметром 22 мм. На мойках высокого давления используются 2 типа. Самый распространенный имеет уплотнительный конус 14 мм.

Уплотнительный конус "C" = 14 мм
Уплотнительный конус "C" = 15 мм

Колонка 1

Колонка 2

Колонка 3

Размер трубной резьбы

Прибл. (дробь) дюйм.

Фактический (десятичный) дюйм.

1/8

13/32

.405

1/4

35/64

. 540

3/8

43/64

.675

1/2

27/32

. 840

3/4

1-3 / 64

1. 050

1

1-5 / 16

1.315

1-1 / 4

1-21 / 32

1,660

1-1 / 2

1-29 / 32

1.900

Метрический размер
Винтовая муфта

14 мм

17/32

. 531

15 мм

19/32

.594

22 мм

27/32

. 844

Внешняя коническая трубная резьба по американскому стандарту

В Соединенных Штатах используются американские национальные стандарты трубной резьбы ANSI для регулирования образования и размеров винтовой резьбы на изготовленных деталях с прямой или конической резьбой.Эти стандарты гарантируют, что отдельные детали подходят друг к другу должным образом по специальным характеристикам, таким как герметичное уплотнение и жесткость.

Трубная резьба

Стандартизация трубной резьбы сложна. Исторические прецеденты, которые различаются от страны к стране и от отрасли к отрасли, влияют на то, каким стандартам трубной резьбы должны следовать производители в различных проектах. Например, садовые шланги и пожарные шланги имеют разные стандарты резьбы - даже британские и американские садовые шланги одного типа могут иметь разные стандарты резьбы.Однако трубная резьба обычно подразделяется на коническую трубную резьбу и параллельную прямую трубную резьбу.

Коническая трубная резьба

Для жидкостей и газов трубы должны быть герметичными. Коническая резьба является предпочтительным вариантом, поскольку она лучше предотвращает утечки. Коническая конструкция помогает охватываемому и охватывающему концам образовывать уплотнение при совместном крутящем моменте, поскольку боковые поверхности резьбы сжимаются друг относительно друга, даже без добавления герметика. Два стандарта, которые регулируют большинство конических трубных резьб, - это американский национальный стандарт конической трубной резьбы (NPT) и британский стандарт трубной конической резьбы (BSPT).

Трубы, совместимые с одним набором стандартов, несовместимы с другим. Резьба NPT имеет уплощенные выступы и впадины и угол 60 °, тогда как резьба BSPT закруглена и нарезана под углом 55 °. Большинство труб в США и Канаде соответствуют стандартам NPT, тогда как трубы в Великобритании и Европе соответствуют стандартам BSPT.

Таблица размеров резьбы для конических труб по национальному стандарту NPT

Стандарты NPT регулируют как внешнюю, так и внутреннюю трубную резьбу, поэтому как наружная, так и внутренняя части трубы являются последовательными и предсказуемыми.Каждая резьба NPT имеет конусность ¾ дюйма на фут или 1/16 дюйма на дюйм длины. Степень конусности определяется путем сравнения изменения диаметра резьбы по длине трубы. Сам угол конуса составляет 1 ° 47 "24" (1,7899 °).

Производители производят трубы и фитинги, соответствующие стандарту NPT, обычно предпочитаемых размеров:

Номинальный размер трубы Н.Д. трубы ( D ) Резьба / дюйм. ( n )
1/16 0.3125 27
1/8 0,405 27
1/4 0,540 18
3/8 0,675 18
1/2 0,840 14
3/4 1. 050 14
1 1,315 11,5
1 1/4 1,660 11.5
1 1/2 1,900 11,5
2 2,375 11,5

В некоторых специализированных приложениях, таких как сжатие воздуха, требуются трубы меньше 1/8 дюйма. Однако трубы с конической резьбой очень редко превышают 2 дюйма, и часто используются другие методы соединения.

Спецификации резьбового калибра и заготовки

Высококачественные методы измерения необходимы для производства труб, соединителей и фитингов, соответствующих строгим стандартам NPT и BSTP.Для прямых и конических труб требуются разные спецификации заготовок, чтобы можно было выполнить этапы чистовой обработки.

При прямом нарезании резьбы диаметр заготовки обрабатывается до не более 0,002 дюйма или максимального диаметра резьбы. Затем оборудование наматывает резьбу до тех пор, пока диаметр не упадет на определенную величину в пределах максимального и минимального делительного диаметра. Оборудование также регулирует диаметр заготовки до тех пор, пока основной диаметр не попадет в пределы максимума и минимума.

Обработка конической резьбы немного сложнее.В следующей таблице показаны характеристики конической резьбы.

Накатка на коническую трубную резьбу

Для создания конической трубной резьбы необходимо обработать диаметр заготовки детали в соответствии со спецификациями в таблице размеров NPT. Он должен соответствовать углу 1 ° 47 дюймов, а также иметь соответствующий диаметр заготовки в разных точках. После того, как заготовка будет иметь соответствующий размер, производители могут наматывать резьбу до тех пор, пока диаметр не попадет в пределы L1 и L2 (указано в таблице размеров NPT) технические характеристики датчика.

Измерение элементов на конической трубной резьбе

Коническая трубная резьба имеет несколько различных размеров, которые должны быть точными и поддерживаться в хорошем состоянии на протяжении всего производственного процесса. К ним относятся:

  • Диаметр заготовки, измеренный с помощью компаратора или микрометров
  • Диаметр шага, при котором используются датчики L1 и L2 для проверки соответствующих шагов
  • Основные диаметры, которые проверяются с помощью шестиэтапного процесса

Производители также используют кольца для проверки калибровки и размеров конической резьбы.Эти кольца включают:

  • Кольца NPT L1, которые проверяют плотное зацепление вручную и проверяют, находятся ли детали заподлицо с концом кольца в пределах допустимого поля. Кольцо NPTF L1 выполняет ту же функцию.
  • Кольца L2 NPTF для проверки резьбы зацепления гаечного ключа и точного контроля допусков резьбы
  • Шестиступенчатые манометры
  • NPTF для проверки усечения гребней труб или фитингов с внешней резьбой. Эти калибры используются с кольцевыми калибрами L1 и L2.

Обратитесь в CJWinter за резьбовыми роликами и приспособлениями

Для создания качественной фурнитуры важно правильно выбрать резьбовые ролики и инструменты.Хорошо подобранные резьбы создают лучшие уплотнения для систем, содержащих газ или жидкость, и понимание конической резьбы является важным элементом этого. Свяжитесь с CJWinter для получения дополнительной информации о наших возможностях.

14 июня 2018

Печать

В предыдущей статье, представляющей саму концепцию нарезания резьбы, было подчеркнуто, что в гидравлическом секторе используются два конкретных вида резьбы: резьба GAS и резьба NPT.

Нарезание резьбы

GAS произошло от резьбы Витворта, которая была изобретена в 1833 году и до сих пор используется в области механики, с очень тонким шагом. Он используется для соединения труб и транспортировки жидкостей, поэтому часто используется в фитингах из нержавеющей стали.

Обозначение резьбы GAS условно и относится к теоретическому малому диаметру трубы. Обычно размеры резьбовых соединений выражаются в дюймах. Тем не менее, таблицы преобразования позволяют людям легко преобразовывать ширину диаметра трубы в миллиметры.

Резьба

GAS делится на резьбу Conical GAS и Cylindrical GAS .

Стыки между винтами и гайками конической резьбы герметично закрыты. Это может быть выполнено посредством соединения конических винтов с коническими или цилиндрическими гайками.

Вместо этого соединения между винтами и гайками с цилиндрической резьбой не являются полностью герметичными. Цилиндрическая резьба определяется параллельно, и завинчивание останавливается перед внешней частью резьбы.Герметичность гарантируется наличием и использованием прокладок.

Таким образом, их можно разделить на две категории:

  • Резьба для тех труб, которые не являются водонепроницаемыми по резьбе (UNI EN ISO 228)
  • Резьба для труб, водонепроницаемая по резьбе (UNI EN ISO 226, который заменил UNI EN ISO 7).

Следует отметить, что UNI EN ISO 226 делится на UNI EN ISO 226-1 для конического винта - цилиндрическая гайка; UNI EN ISO 226-2 для конического винта - коническая гайка.

Обозначение резьбы для водонепроницаемых труб ведется с буквы R (наружная коническая резьба). Для их различения по внутренней резьбе буквы p и c добавляются следующим образом:

  • Rp, за которым следует размер DN в дюймах для внутренней цилиндрической резьбы (цилиндрическая гайка)
  • Rc, за которым следует размер DN в дюймах для внутренней конической резьбы (коническая гайка)

Вместо этого UNI EN ISO 228 касается только цилиндрических винтов и цилиндрических гаек с параллельной резьбой и обозначается буквой G, за которой следует размер DN, выраженный в дюймах, и класс допуска A (более ограниченный) или B (более широкий) для размеров. предел большого диаметра, среднего диаметра и малого диаметра (только для наружной резьбы).

Резьба NPT (национальная трубная резьба) - это американский стандарт, соответствующий стандарту ANSI B 1.20.1.

Стандарты

NPT определяют вид резьбы и износостойкость, достигаемую при контакте и сжатии фланца с резьбой с внутренним конусом.

Наиболее распространенные размеры выражаются в дюймах (см. Различия и сравнение стандартов ISO и ASME ) и находятся в диапазоне от 1/8 дюйма до 2 дюймов.

Резьба

NPT, обычно используемая для углеродистой и нержавеющей стали, также может использоваться для других материалов, таких как латунь, чугун и пластмассы.

Стандартная норма имеет вариант - ANSI B1.20.3 - который определяет National Pipe Taper Fuel (NPTF), используемый в нефтехимической промышленности.

Для обозначения наружной резьбы NPT можно использовать аббревиатуры MPT (наружная трубная резьба), MNPT или NPT (M). Вместо этого внутреннюю резьбу можно обозначать аббревиатурой FPT (внутренняя трубная резьба), FNPT или NPT (F).

Далее отображаются таблицы нарезания резьбы с указанием размера, диаметра резьбы, количества резьбы в дюймах и шага:

BSP - Труба британского стандарта
дюймов Диаметр резьбы (мм) Резьба x дюйм Шаг резьбы (мм)
1/16 ″ 7 723 28 0,907
1/8 ″ 9 728 28 0,907
1/4 ″ 13 157 19 1,337
3/8 ″ 16,662 19 1,337
1/2 ″ 20 955 14 1814
3/4 ″ 26 441 14 1814
1 ″ 33 249 11 2 309
11/4 ″ 41910 11 2 309
11/2 ″ 47 803 11 2 309
2 ″ 59 614 11 2 309
21/2 ″ 75 184 11 2 309
3 ″ 87 884 11 2 309
4 ″ 113 030 11 1,337
NPT - национальная трубная резьба
дюймов Диаметр резьбы (мм) Резьба x дюйм Шаг резьбы (мм)
1/16 ″ 7 938 27 0,941
1/8 ″ 9 233 27 0,941
1/4 ″ 13 716 18 1,411
3/8 ″ 17,145 18 1,411
1/2 ″ 21 336 14 1814
3/4 ″ 26 670 14 1814
1 ″ 33 401 11 1/2 2 209
11/4 ″ 42 164 11 1/2 2 209
11/2 ″ 48 260 11 1/2 2 209
2 ″ 60,325 11 1/2 2 209
21/2 ″ 73 025 8 3,175
3 ″ 88 900 8 3,175
4 ″ 114,300 8 3,175

Сопутствующие товары

Где обозначают NPS или DN?

Обычно трубы идентифицируются по дюймам с использованием NPS или « Номинальный размер трубы ».NPS часто неправильно называют национальным размером трубы из-за путаницы с национальной трубной резьбой (NPT). Метрический эквивалент называется DN или « diametre nominel ». Обозначения в метрических единицах соответствуют I nternational S стандартному использованию O (ISO) и применимы ко всем трубопроводам водопровода, природного газа, мазута и прочим трубопроводам, используемым в зданиях. Использование NPS не соответствует американским стандартам обозначений труб, где термин NPS означает «Национальная трубная резьба с прямой резьбой».На основе NPS и спецификации трубы внешний диаметр трубы ( OD ) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на стандартах ASME B36.10M и B36.19M.

Диаметр номинальный DN (мм)

Номинальный размер трубы NPS (дюймы)

Внешний диаметр (OD), дюймы (мм)

6 0,405 дюйма (10,29 мм)
8 ¼ 0.540 дюймов (13,72 мм)
10 0,675 дюйма (17,15 мм)
15 ½ 0,840 дюйма (21,34 мм)
20 ¾ 1,050 дюйма (26,67 мм)
25 1 33,40 мм (1,315 дюйма)
32 1,660 дюйма (42,16 мм)
40 1.900 дюйма (48.26 мм)
50 2 2,375 дюйма (60,33 мм)
65 2,875 дюйма (73,02 мм)
80 3 3,500 дюйма (88,90 мм)
100 4 114,30 мм (4,500 дюйма)
150 6 6,625 дюйма (168,27 мм)
200 8 8,625 дюйма (219,08 мм)
250 10 10.75 дюймов (273,05 мм)

Опубликовано в: Общие

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
