Дюймовая и трубная резьба: таблица, перевод в метрическую

В таблице приведены наружные диаметры, которые можно узнать замеряв метчик/болт по пику вершины.

Таблица трубных резьб, G
Диаметр, дюйм	Диаметр, мм	Шаг, ниток/дюйм	Шаг, мм
1/8	9.728	28	0.907
1/4	13.157	19	1.337
3/8	16.662	19	1.337
1/2	20.955	14	1. 814
5/8	22.911	14	1.814
3/4	26.441	14	1.814
7/8	30.201	14	1.814
1	33.249	11	2.309
1.1/4	41.910	11	2.309
1.1/2	47.803	11	2.309
1.3/4	53.746	11	2.309
2	59. 614	11	2.309
3	87.884	11	2.309

Дюймовая и трубная резьба – это два разных стандарта резьбовых соединений.


Трубная цилиндрическая резьба (BSPP  – British Standard Pipe Parallel) используется в области сантехники. Отопительные батареи, радиаторы, подвод воды, фитинги – это все про нее.

Профиль зуба – 55°, ГОСТ 6357-81. Имеет только основной шаг.



Что обозначает диаметр трубной резьбы?

Номинальный размер в дюймах обозначает внутренний диаметр трубы (условный проход), что вполне логично для расчета расхода воды, но сбивает с толку при подборе инструмента.

Именно поэтому метчик с обозначением G 1 нарежет резьбу в трубе с наружным диаметром 32 мм, ведь внутренний у нее как раз 1 дюйм (25. 4 мм).




---

Таблица дюймовых резьб
Диаметр, дюйм	Диаметр, мм	Шаг, ниток/дюйм	Шаг, мм
#1	1.854	64	0.397
#2	2.184	56	0.454
#3	2.515	48	0.529
#4	2.845	40	0.635
#5	3.175	36	0.706
#6	3. 505	32	0.794
#8	4.166	28	0.907
#10	4.826	24	1.058
#12	5.486	22	1.155
1/4	6.350	20	1.270
5/16	7.938	18	1.411
3/8	9.525	16	1.588
7/16	11.112	14	1. 814
1/2	12.700	13	1.954
9/16	14.288	12	2.117
5/8	15.875	11	2.309
3/4	19.050	10	2.540
7/8	22.225	9	2.822
1	25.400	8	3.175
1.1/8	28.575	7	3.629
1.1/4	31. 750	6	4.233
1.3/8	34.925	5	5.080
1.1/2	38.100	4	6.350
1.3/4	44.450	3	8.467
2	50.800	2	12.700

Дюймовую резьбу еще называют “американской”, так как именно в США она распространена больше всего.

Профиль зуба – 60°, но в отличии от метрической, все размеры в дюймах, из-за чего получаются “странные” для европейцев цифры.

Буквенное обозначение сразу показывает к какому шагу принадлежит резьба:

• UNC (Unified National Coarse thread – Унифицированная Государственная Крупная резьба)
• UNF (Unified National Fine thread – Унифицированная Государственная Мелкая резьба)
• UNEF (Unified National Extra Fine thread – Унифицированная Государственная Особо Мелкая резьба)
• UNS (Unified National Special thread – Унифицированная Государственная Специальная резьба)

Один и тот же диаметр может иметь несколько разных шагов, например:

• UNC 1/4×20
• UNF 1/4×28
• UNEF 1/4×32
• UNS 1/4×36

Именно поэтому крайне важно учитывать/замерять шаг дюймовой резьбы.

Как перевести UNC 1/4×20 ниток в мм?

Смотрим таблицу:

1/4 = 6.35 мм
20 ниток на дюйм = 1.27 мм
В метрическом формате резьба обозначалась бы так: М6.35х1.27

Другой пример, мелкая резьба UNEF 5/8×24:

5/8 = 15.875 мм
24 нитки на дюйм = 1.058 мм
Итого примерно аналог М16х1.

На практике данные обозначения дюймовой резьбы используют в обратном направлении – сначала замеряют штангециркулем/резьбомером неизвестную резьбу, после чего методом подбора определяют ее параметры, чтобы приобрести необходимый инструмент.

ГОСТ, таблицы, обозначение на чертежах

Соединение отрезков водяных и газовых труб с помощью резьбовых соединений — это надежный и удобный способ. Для этого на внешней поверхности трубы и на внешней или внутренней поверхности соединительного патрубка запорной арматуры или фитинга создается углубление в виде спирали с постоянной глубиной и постоянным расстоянием между соседними канавками. Чтобы соединение было долговечным и не протекало, резьбовые профили на соединяемых деталях должна совпадать по своим параметрам. В быту, при строительстве частных домов и ремонте квартир, международным стандартом стала цилиндрическая дюймовая трубная резьба в ¼, ½ и в 1 дюйм.

Трубная резьба

Содержание

Что собой представляет трубная резьба

Резьба для труб соответствует мировым стандартам, в сантехнических изделиях применяется цилиндрическая дюймовая резьба, соответствующая стандарту Уитворта, английского инженера, запатентовавшего ее в 1841 году. Обозначение трубной резьбы по ГОСТ — символы «Тр»

Кроме дюймовой, в России распространена и метрическая резьба. Она получила большее распространение в промышленности.

Существует также и коническая трубная резьба. Она служит для особо плотного соединения труб, работающих под большими механическими нагрузками, и применяется в основном в газонефтедобыче, в бурильных установках.

Разновидности трубной резьбы и обозначение на чертежах

При строительстве дома и ремонте в квартире потребители сталкиваются с дюймовой цилиндрической трубной резьбой.

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

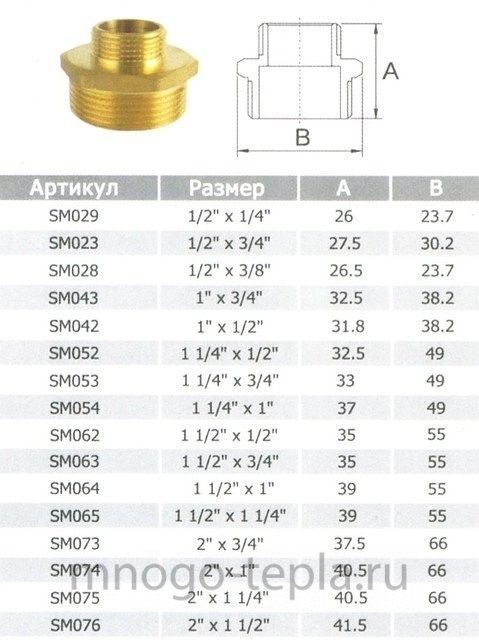

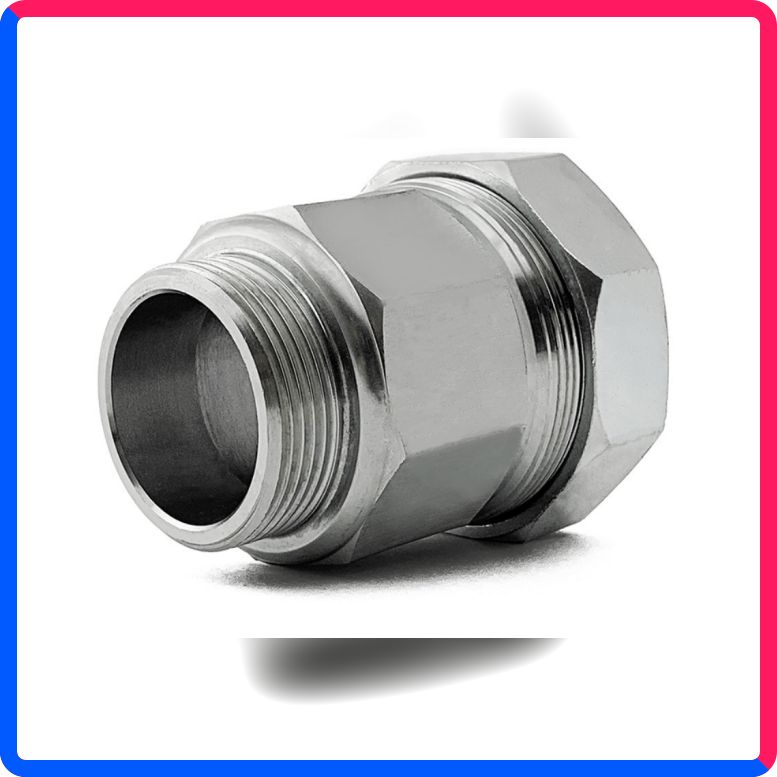

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.

Размеры трубной резьбы

Дюймовые резьбовые соединения бывают следующих размеров:

• D внутр.: от 1/16 “ до 6 “.
• P (шаг), в витках / дюйм 28, 19, 14, 11 (если перевести в мм, то: 0,907, 1,337, 1,814, 2,309).
• D по гребню профиля, в миллиметрах: 7,7-163,8.
• Описывается ГОСТ 6357-81 либо ISO R228.

Скачать таблицу трубных резьб

Скачать ГОСТ 6357-81

Ключевые характеристики нарезок

Основными характеристиками любой резьбы, в том числе и для труб, являются:

• Шаг (P, pitch)- расстояние между соседними витками.
• Внешний диаметр.
• Внутренний диаметр.
• Ход — расстояние, на которое переместится крепеж в продольном направлении за один полный оборот. Для однозаходной накатки ход равен шагу, для многозаходной — шагу, умноженному на число заходов.

Диаметр дюймовой резьбы

Этих данных достаточно для подбора совместимого фитинга или арматуры в магазине. Для изготовления резьбового соединения на токарно-винторезном или фрезером станке понадобятся и другие характеристики резьбы, такие, как углы наклона профиля и другие.

Как определить диаметр и вид нарезки

При подборе совместимого резьбового соединения к существующему изделию требуется определить его параметры. Это можно сделать следующими путями:

• Использовать мерные калибры. Специальные калиброванные плоские гребенки вставляют по очереди в витки профиля, пока не добьются полного совпадения профилей. Для определения параметров внутренней резьбы применяют цилиндрические калибры. На каждом калибре выгравировано обозначение профиля, к которому он подходит.
• Измерить параметры штангенциркулем диаметр и шаг, определить профиль по таблицам.

Измерения резьбы для труб следует проводить высокоточным поверенным инструментом до сотых долей миллиметра.

Оборудование для нарезания

Для нарезания в зависимости от выбранной технологии используется следующее оборудование:

• Токарно-винторезные станки.
• Наборы плашек, метчиков и воротков (выполняется вручную).
• Резьбонакатные станки (для холодной или горячей накатки).
• Фрезерные станки или обрабатывающие центры.
• Шлифовальные станки.

Фрезерный станок

Токарно-винторезный станок

Токарно — винторезные и фрезерные станки, установки горячей накатки применяются только в условиях производств. Для бытовых применений используют наборы плашек и метчиков или устройство КЛУПП, которое не требует смены плашек при последовательных проходах. Режущие гребенки, охватывающие трубу с трех сторон, можно понемногу выдвигать внутрь корпуса, обеспечивая чистовые проход.

Резьбы применяемые в быту

При строительстве домов и ремонте квартир самой распространенной дюймовой трубной резьбой являются:

• ½ и ¼ — с шагом 14 витков/дюйм (или с шагом 1,814 мм)
• а также:1, 1¼, 1½, 2 с шагом 11 витков/дюйм (или с шагом 2,309 мм)

Реже применяется сантехническая круглая резьба, или профиль Эдисона.

Шаг в 11 витков/дюйм сохраняется на трубах диаметром от 2 до 6 дюймов.

Трубная цилиндрическая резьба

Труба в ½ — это основной диаметр для внутридомовой и внутриквартирной разводки, она обеспечивает достаточный напор воды из магистрали, большинство смесителей для ванн, унитазов, душевых кабин, стиральных и посудомоечных машин рассчитано именно на этот присоединительный размер. Трубы ¼ дюйма применяют для последних метров разводки к сантехническим приборам, не требующим большого напора и расхода, например, смесители для раковин. Трубы ¾ дюйма применяют на вводе в квартиру или на раздающем коллекторе насосной станции локальной системы водоснабжения. Трубы в 1 и в 1 ½ дюйма применяются намного реже, при строительстве больших коттеджей, оснащенных бассейнами.

Выполнение трубной резьбы

Методы выполнения резьбы для труб зависят от доступного оборудования, серийности производства и необходимой точности. Так, накатка применяется в основном при выпуске больших серий изделий, поскольку гарантирует высокую производительность, и низкую себестоимость операции.

Способы нарезки резьбы

• Нарезка на токарно-винторезном станке характеризуется высокой точностью и весьма низкой производительностью. Применяется в индивидуальном и мелкосерийном производстве.
• Нарезка плашками и метчиками обладает также невысокой производительностью и осуществляется, как правило, в несколько проходов разным по степени точности инструментом.
• Накатка – это основной промышленный способ, формирование профиля происходит не за счет снятия стружки, а в результате пластической деформации металла накатными плашками. Высокая производительность обеспечивается за счет автоматизации операции снятия и постановки детали на станок.
• Фрезерование резьбы выполняется на специализированных резьбофрезерных станках.
• Литье. Прогрессивные методы литья — литье под высоким давлением и порошковая металлургия — позволяют получать точный и прочный резьбовой профиль прямо на отливке, без последующей механической обработки

В условиях стройки и ремонта доступен, как правило, только ручной способ выполнения.

Определение шага трубной резьбы

Для определения шага трубной резьбы применяют специализированный измерительный инструмент — резьбомер.

В его отсутствие придется пользоваться линейкой (для больших диаметров) или штангенциркулем.

При измерении метрического шага измеряют расстояние между, например, пятью нитками, а потом делят его на 5.

Размеры дюймовой резьбы

В случае дюймовой — считают, сколько витков поместится на расстоянии в 25,4 миллиметра.

Диаметр весьма грубо также можно измерить линейкой, для точного определения лучше воспользоваться штангенциркулем

Нарезка трубной резьбы

Для нарезки вручную применяют специальное приспособление — КЛУПП. Это цилиндрический корпус с двумя ручками ворота, внутри которого находятся регулируемые подвижные гребенчатые резцы, которые, постепенно выдвигаясь из корпуса, углубляют профиль до достижения полного профиля.

Нарезка резьбы своими руками

При отсутствии такого устройства можно нарезать резьбу простым воротом с зажатым в нем метчиком или плашкой. Плашка фиксируется в воротке тремя центрирующими болтами с коническими окончаниями, под которые на плашке предусмотрены выемки. Сначала проходят грубыми метчиками или плашками, постепенно меняя их на чистовые.

Ручная нарезка осуществляется легко при диаметрах труб до 1 дюйма, на больших диаметрах приходится прикладывать значительные физические усилия.

К тому же становится довольно сложно начать первую нитку без перекосов. Для нарезания больших диаметров и облегчения захода плашки на резьбу применяют резьбовую втулку.

Устройство представляет собой вкладыш, на внешней поверхности которого уже нарезана резьба. В месте окончания витков на вкладыше выполнен уступ, снижающий его диаметр до внутреннего диаметра трубы. Он вставляется во внутреннее отверстие трубы до начала резьбы и распирается там конусным распорным механизмом.

Плашка легко накручивается на витки вкладыша, прогоняется по ней и легко заходит на первую нитку резьбы, нарезаемой на трубе. Несколько ниток на вкладыше надежно удерживают плашку от перекоса.

таблица и основные типы / Новости / Труборезофф.ру

Такой справочный материал как таблица трубной резьбы должен быть под рукой практически у каждого мастера, ведь для ряда сантехнических работ знание диаметра и других характеристик резьбы просто необходимо.

Именно поэтому данную статью мы решили посвятить этому, казалось бы, довольно узкому – но все же очень важному вопросу.

Трубная резьба

Типы резьбы

Характеристики резьбы

Резьба  как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы.

Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Резьба характеризуется такими показателями как:

• Единиц измерения диаметра
• Расположение
• Профиль резьбообразующей поверхности
• Направление
• Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Цилиндрическая трубная резьба

Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.

Цилиндрическая резьба

Параметры данного типа резьбы следующие:

• Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
• Наибольший диаметр трубы для резьбового соединения – 6 дюймов

Коническая трубная резьба

• Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.
• Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.

Двойная коническая резьба



Характеристики резьбы:

• Резьба дюймового типа с конусностью
• Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)



Вот как это происходит

Резьба круглая (для санитарно-технической арматуры)

Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).

Круглая резьба используется в таких элементах как:

• Смесители
• Краны
• Вентили
• Шпиндели

Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

Резьба NPSM

Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.

Резьба NPSM

  Обратите внимание!

 Данный тип резьбы не следует путать с резьбой NPT, которая является американским стандартом конической трубной резьбы и используется для обеспечения повышенной надежности соединения труб под высоким давлением.

Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно  обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов	Размеры, мм						Число ниток
	диаметр			шаг резьбы	высота профиля	радиус	на дюйм	на 127 мм
	наружный	внутренний	средний
1/8	9,729	8,567	9,148	0,907	0,581	0,125	28	140
1/4	13,158	11,446	12,302	1,337	0,856	0,184	19	95
3/8	16,663	14,951	15,807	1,337	0,856	0,184	19	95
1/2	20,956	18,632	19,794	1,814	1,162	0,249	14	70
5/8	22,912	20,588	21,750	1,814	1,162	0,249	14	70
3/4	26,442	24,119	25,281	1,814	1,162	0,249	14	70
7/8	30,202	27,878	29,040	1,814	1,162	0,249	14	70
1	33,250	30,293	31,771	2,309	1,479	0,317	11	55
1 1/8	37,898	34,941	36,420	2,309	1,479	0,317	11	55
1 1/4	41,912	38,954	40,433	2,309	1,479	0,317	11	55
1 3/8	44,325	41,367	42,846	2,309	1,479	0,317	11	55
1 1/2	47,805	44,817	46,326	2,309	1,479	0,317	11	55
1 3/4	53,748	50,791	52,270	2,309	1,479	0,317	11	55
2	59,616	56,659	58,137	2,309	1,479	0,317	11	55
2 1/4	65,712	62,755	64,234	2,309	1,479	0,317	11	55
2 1/2	75,187	72,230	73,708	2,309	1,479	0,317	11	55
2 3/4	81,537	78,580	80,058	2,309	1,479	0,317	11	55
3	87,887	84,930	86,409	2,309	1,479	0,317	11	55
3 1/4	93,984	91,026	92,505	2,309	1,479	0,317	11	55
3 1/2	100,334	97,376	98,855	2,309	1,479	0,317	11	55
3 3/4	106,684	103,727	105,205	2,309	1,479	0,317	11	55
4	113,034	110,077	111,556	2,309	1,479	0,317	11	55
4 1/2	125,735	122,777	124,256	2,309	1,479	0,317	11	55
5	138,435	135,478	136,957	2,309	1,479	0,317	11	55
5 1/2	151,136	148,178	149,657	2,309	1,479	0,317	11	55
6	163,836	160,879	162,357	2,309	1,479	0,317	11	55



Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами.   И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!



источник статьи: http://o-trubah.ru

Понимание трубной резьбы

Одной из наиболее частых проблем, с которыми сталкиваются наши клиенты, является идентификация и измерение потоки.

В Великобритании обычно используется трубная резьба BSP British Standard Pipe. Это либо параллельные (BSPP), которые обычно герметизируют на шайбе или уплотнительном кольце, или конические (BSPT), которые сужаются по длине и обычно герметизируются двумя ответными резьбами.

Как измерить резьбу:

Используйте рулетку (или штангенциркуль) для измерения по внешней стороне наружной резьбы. Обратите внимание, что поток, измеряющий 1/2″ не является резьбой 1/2″ BSP.

Используя приведенную ниже таблицу, мы видим, что резьба размером 1/2 дюйма на самом деле является резьбой 1/4 дюйма BSP. Аналогично, нить размером 1 дюйм на самом деле является резьбой 3/4 дюйма BSP.

Размер BSP	Макс. диаметр		Мин. диаметр		Шаг резьбы
дюймов	мм	дюймов	мм	дюйм	(мм) Число шагов на дюйм
1 ⁄ 16 дюймов	7,723	0,304	6,561	0,258	28
1 ⁄ 8 дюймов	9,728	0,383	8,565	0,337	28
1 ⁄ 4 дюйма	13.157	0,518	11.445	0,451	19
3 ⁄ 8 дюймов	16,662	0,656	14. 950	0,589	19
1 ⁄ 2 дюйма	20,955	0,825	18.633	0,734	14
5 ⁄ 8 дюймов	22.911	0,902	20,589	0,811	14
3 ⁄ 4 дюйма	26.441	1,041	24.120	0,950	14
1″	33.249	1,309	30.292	1,193	11
1 1 ⁄ 4 дюйма	41.910	1,650	38,953	1,534	11
1 1 ⁄ 2 дюйма	47.803	1,882	44.846	1,766	11
2 дюйма	59.614	2,347	56,657	2,231	11
2 1 ⁄ 2 дюйма	75,184	2,960	72. 227	2,844	11
3 дюйма	87,884	3,460	84,927	3,344	11
4 дюйма	113.030	4.450	110.073	4,334	11
5 дюймов	138.430	5.450	135.472	5,334	11
6 дюймов	163.830	6.450	160,872	6,334	11

В Европе метрическая (DIN) трубная резьба распространена на немецких станках. Обычно они имеют шаг резьбы 1,5 мм, хотя это может варьироваться. Меньшие размеры могут иметь шаг резьбы 1,0 мм, а большие размеры могут иметь шаг резьбы 2,0 мм. Другие варианты происходить. Французская техника часто имеет мелкую резьбу ГАЗ с конусом 24 градуса.

В Северной Америке распространены трубные резьбы NPT, JIC и ORFS. Некоторые резьбы NPT аналогичны резьбам BSPT, поэтому, если сомнения проверить происхождение детали.

В Японии распространены конические и параллельные резьбы JIS, которые взаимозаменяемы с соответствующими резьбами BSPT и BSPP, хотя 30-градусные конусы могут быть перевернуты.

Метрическая система WADE

Трубка 0 (наружный диаметр) 9 0 мм0066	4	5	6	8	10	12	15	16	20	22
Резьба BSP	М8х1	М10х1	М10х1	М12х1	М16х1,5	М16х1,5	М20×1,5	М18х1,5	М27×1,5	М30×1,5
Макс. Давление	110 бар	110 бар	110 бар	110 бар	80 бар	50 бар	50 бар	50 бар	35 бар	35 бар

NB: максимальное номинальное давление указано для гидравлических систем. Пневматические рейтинги, как правило, выше.

Imperial WADE

7 Внешний диаметр трубки 80066

	1/8″	3/16″	1/4″	5/16″	3/8″	1/2 дюйма	5/8″	3/4″
Резьба BSP	1/8″	1/8″	1/4″	1/4″	3/8″	1/2 дюйма	3/4″	7/8″
Макс. Давление	103 бар	103 бар	103 бар	103 бар	69 бар	52 бар	52 бар	35 бар

NB: максимальное номинальное давление указано для гидравлических систем. Пневматические рейтинги, как правило, выше.

Метрическая система Никелированная латунь

Внешний диаметр трубы 0 6 8 мм	4	6	8	10	12	15
Резьба BSP	М8х1	М10х1	М12х1	М16х1,5	М18х1,5	М22×1,5
Макс. давление	60 бар	60 бар	60 бар	60 бар	60 бар	60 бар

Метрическая Норгрен/Еноц

Наружный диаметр трубы (мм)	4	5	6	8	10	12	15	16	18	22
Резьба	М8х1	М10х1	М11х1	М13х1	М15х1	М18х1,5	М22×1,5	М24×1,5	М26×1,5	М30×1,5

Imperial Norgren/Enots

Наружный диаметр трубы 80	3/16″	1/4″	5/16″	3/8″	1/2 дюйма	5/8″
Резьба	3/8″x24TPI	7/16″x24TPI	1/2″x24TPI	9/16″x24TPI	3/4″x24TPI	7/8″x20TPI

Коэффициенты пересчета:
1 бар = 14,5 фунтов на квадратный дюйм

Параллельная труба Британского стандарта (BSPP) и Коническая труба Британского стандарта (BSPT)

Переключить навигацию

Ваш поставщик #1 труднодоступных фитингов!

Позвоните или напишите: 775-303-8122 | Электронная почта: sales@fittings. space

Поиск

• Сравнивать

БЕСПЛАТНАЯ ДОСТАВКА ПО США ЗАКАЗОВ НА СУММУ $249 . | ОБЪЕМНЫЕ СКИДКИ ПРИ ЗАКАЗАХ ОТ 5 ИЛИ БОЛЕЕ . | У НАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЙ ИНВЕНТАРЬ, СВЯЖИТЕСЬ С НАМИ ДЛЯ ЛЮБОЙ ЧАСТИ, КОТОРУЮ ВЫ НЕ НАЙДЕТЕ.

Фитинги British Pipe Standard являются одними из самых популярных среди всех иностранных резьбовых соединений. Эти резьбы бывают двух видов: параллельная (BSPP) и коническая (BSPT). Угол боковой поверхности резьбы как для конической, так и для параллельной британской резьбы составляет 55°. ПРИМЕЧАНИЕ. Распространенной ошибкой является определение BSPT (конического) как NPT. Помните, что резьба NPT имеет угол боковой поверхности резьбы 60°, а резьба BSPT имеет угол 55° (это можно проверить с помощью резьбового калибра). Хотя BSP является внешней нитью, она не является метрической. Вот почему он выпускается в имперских размерах: 1/8, 1/4, 1/2, 3/4 и так далее.   Резьба соответствует ISO 228-1 Порт соответствует ISO 1179 Шаг и диаметр измеряются в дюймах, напр. Г1/4-19 Для параллельных резьб требуется уплотнительное кольцо, разжимная шайба, прокладка или уплотнение металл-металл между соединениями для герметичного соединения Угол резьбы 55° Не  взаимозаменяем с SAE или NPT (F)	Спецификация резьбы BSPP (индикатор BSPP: G) Размер Номинальный размер (дюймы) Фактический размер основной резьбы (мм) 7 дюймы Фактический диаметр основной резьбы0020 2 1/8 9. 728 – 28 0,383 4 1/4 13.157 – 19 0,518 6 3/8 16.662 – 19 0,656 8 1/2 20.955 – 14 0,825 10 5/8 22.911 – 14 0..902 12 3/4 26.441 – 14 1,041 14 7/8 30.201 – 14 1,189 16 1 33.249 – 11 1,309 18 1-1/8 37.897 – 11 1,492 20 1-1/4 41.910 – 11 1,650 22 1-3/8 44. 323 – 11 1,745 24 1-1/2 47.803 – 11 1,882 28 1-3/4 53.746 – 11 2,116 32 2 59.614 – 11 2,347 Размер резьбы = Внешний диаметр наружной резьбы – Количество ниток на дюйм
Для конической резьбы BSP уплотнение достигается за счет расклинивания резьбы с дополнительной поддержкой резьбовой смазкой или лентой Teflon®. Наружная резьба BSPT (коническая) может ввинчиваться в внутреннюю резьбу BSPP (параллельную) при условии, что внутренняя резьба зафиксирована и не поворачивается (это происходит из-за утопленного конического гнезда на конце BSPP). Вы должны найти удостоверение личности. для определения количества витков на дюйм для фитингов BSPT. Просто получите показания штангенциркуля внутри отверстия фитинга. Вы можете сопоставить размер отверстия в следующей таблице с шагом резьбы и резьбой на дюйм, чтобы найти нужный размер и соответствующие характеристики. Резьба соответствует ISO 7 Шаг и диаметр измеряются в дюймах, т.е. Р3/8-19 Профильные уплотнения с конической резьбой за счет плотной посадки металла к металлу, обычно требуется герметик для герметичного соединения Угол конусности 1° 47′, такой же, как у NPT(F) Угол резьбы 55° Не взаимозаменяем с NPT(F)
BSPT Thread Specification (BSPT Indicator: R) Nominal Size (in) Dash Size Outer Diameter (mm) Inner Diameter Male Thread (mm ) Pitch (mm) Threads per Inch Pitch Diameter Thread Height (mm) Tap Drill Diameter (mm) Thread Crest Rounding 1 /16 01 7,723 6,561 0,907 28 7,142 0,581 6,40 0,125 1/8 02 9,728 8,566 0,907 28 9. 147 0,581 8,40 0,125 1/4 04 13.157 11.445 1,337 19 12.301 0,856 11.20 0,184 3/8 06 16,662 14.950 1,337 19 15.806 0,856 14,75 1,840 1/2 08 20,955 18.631 1,814 14 19.793 1,162 18,25 0,249 3/4 12 26.441 24.117 1,814 14 25.279 1,162 23,75 0,249 1 16 33.249 30.291 2,309 11 31. 770 1,479 30,00 0,317 1¼ 20 41.910 38,952 2,309 11 40.431 1,479 38,5 0,317 1½ 24 47.803 44.845 2,309 11 46.324 1,479 44,5 0,317 2 32 59.614 56,656 2,309 11 58,135 1,479 56,0 0,317 Размер резьбы = Внешний диаметр наружной резьбы – Количество ниток на дюйм	BSPT T.F.F.T. 1/8-28 2 – 3 1/4-19 2 – 3 3/8-19 2 – 3 1/2-14 2 – 3 3/4-14 2 – 3 1-11 1,5–2,5 1¼-11 1,5–2,5 1½-11 1,5–2,5 2-1 1,5–2,5 Сборка T Урны F ром F Вставка T Легкие значения для фитингов из стали, нержавеющей стали и латуни.

Просмотрите наш широкий выбор конических фитингов Британского стандарта (BSPT) и трубных параллельных фитингов Британского стандарта (BSPP).

ЧТО ГОВОРЯТ НАШИ КЛИЕНТЫ:

“Отличные люди, с которыми приятно работать! Очень хорошее общение. Они делают все на 110%, чтобы сделать все правильно!” – Дэвид Х. (май 2022 г.)

“Супер быстрая доставка! Единственное место в сети, где сложно найти фурнитуру.” – Джейсон Р. (март 2021 г.)

«Очень трудно найти адаптер. Работает отлично. Быстрая доставка. Спасибо.” – Майкл Г. (январь 2022 г.)

«Это мой третий заказ, о чем это говорит? Как рекламируется!” – Терренс А. (сентябрь 2021 г.)

«Классная и лучшая цена. Цена в магазине вдвое выше. Настоятельно рекомендуется.” – Эндрю М. (август 2019 г.)

«Потрясающий сервис, профессиональный и вежливый». – Энн Р. (декабрь 2020 г.)

«Хороший продукт. Хороший дилер. Нигде больше не смог найти пресс-масленки 10-32». – Карл Н. (июль 2019 г.)

«Искал их повсюду. Наконец нашел их. Отлично работает!» – Джим Л. (декабрь 2021 г.)

«Получено в хорошем состоянии, быстрая доставка, отличный продавец. Большое спасибо!” – Купер Б. (май 2022 г.)

«Трудно найти подгонку, она прибыла быстро и точно так, как описано. Спасибо! – Винс Б. (июнь 2022 г.)

«Именно так, как описано. Претензий нет. Отличный продавец, с которым приятно иметь дело». – Ли Р. (ноябрь 2021 г.)

«Спасибо, спасибо, спасибо, что положили конец моему кошмару с примеркой…» — Дэн С. (октябрь 2018 г.)

«Получил очень быстро и очень хорошего качества! A+» — Джеймс С. (сентябрь 2018 г.)

«Да, мы очень довольны, большое спасибо за отличные продукты и обслуживание», — Пол Д. (сентябрь 2017 г.)

«Очень хорошая и точная обработка. Выглядит великолепно. Доставка была быстрой. Все хорошо.” – Питер Э. (октябрь 2021 г.)

«Высококачественный компрессионный фитинг для линии охладителя трансмиссии. Можно снять и затянуть без проблем». – Гэри М. (декабрь 2021 г.)

«Идеально подходит для моей работы (Resi HVAC) A+++» — Сэм М. (декабрь 2019 г.)

«Чистая резьба, скошенные углы, гладкий канал, качественный продукт». – Роберт В. (декабрь 2018 г.)

«Это были правильные фитинги, полностью герметичные и с уплотнениями». – Марк Н. (март 2022 г.)

«Единственное место в США, где есть такая примерка!! Быстрая доставка!» – Ари Л. (июнь 2021 г.)

«Фитинги прибыли раньше и отлично подошли для моего компрессора». – Майк Ф. (апрель 2020 г.)

«Я хотел заменить клапан, и я выбрал Fittings Space. Выглядит хорошо и качественно сделано». – Роберт С. (март 2021 г.)

Информационный бюллетень

Узнавайте первыми о новинках и акциях:

Таблица резьб

BSP / BSPT Таблица резьб

BSP / BSPT | Британские метрики

БРИТАНСКИЙ СТАНДАРТ ТРУБНАЯ ПАРАЛЛЕЛЬНАЯ / БРИТАНСКАЯ СТАНДАРТНЫЙ КОНУС

Резьба 55 градусов

РАЗМЕР	Число шагов на дюйм	ОСНОВНЫЕ (добавочный)	НЕБОЛЬШОЙ (INT)	МЕТЧИК
1/8 дюйма	28	9,728	8,566	8,70
1/4 дюйма	19	13. 157	11.445	11,60
3/8 дюйма	19	16.662	14.950	15.00
1/2″	14	20,955	18.631	19.00
5/8″	14	22.911	20.587	20,75
3/4 дюйма	14	26.441	24.117	24,50
7/8 дюйма	14	30. 201	27.877	28.00
1 дюйм	11	33.249	31.770	30,50
11/8″	11	37.897	34,939	35.00
11/4″	11	41.910	38,952	39,50
13/8″	11	44.323	41.365	41,50
11/2″	11	47. 803	44.845	45.00
13/4 дюйма	11	53.746	50,788	51,00
2 дюйма	11	59.614	56.656	57,00
21/4″	11	65.710	62.752	63.00
21/2″	11	75,184	72.226	72,50
23/4	11	81,534	78,576	79. 00
3 дюйма	11	87.884	84,926	85,50
31/4″	11	93,980	91.501	91.00
31/2 дюйма	11	100.330	97.372	97,75
33/4 дюйма	11	106.680	103.722	104.00
4 дюйма	11	113.030	110. 072	110,50
41/2 дюйма	11	125.730	122.772	123.00
5 дюймов	11	138.430	135.472	136.00
51/2″	11	151.130	148.172	148,50
6 дюймов	11	163.830	160.872	161,50

ПРИМЕЧАНИЕ. G = BSPP     /     R = BSPT



Размеры резьбы

ФИТИНГИ РАЗМЕРЫ, ТИПЫ И РЕЗЬБА

 UNF, UTS, UNC и UNE

майор диаметр [дюйм]	нитей на дюйм			майор диаметр [мм]	сверло для метчика размер
	грубый УНК	штраф УНФ	дополнительный штраф ЮНЕФ		грубый УНК	штраф УНФ	дополнительный штраф ЮНЕФ
#0 = 0,0600	–	80		1. 5240		3/64 дюйма
#1 = 0,0730	64	72		1,8542	#53	#53
#2 = 0,0860	56	64		2.1844	#50	#50
#3 = 0,0990	48	56		2,5146	#47	#45
#4 = 0,1120	40	48		2,8448	#43	#42
#5 = 0,1250	40	44		3.1750	#38	#37
#6 = 0,1380	32	40		3,5052	#36	#33
#8 = 0,1640	32	36		4. 1656	№ 29	№ 29
#10 = 0,1900	24	32		4,8260	#25	#21
#12 = 0,2160	24	28	32	5.4864	#16	#14
1/4	20	28	32	6.3500	#7	#3
5/16	18	24	32	7,9375	Ф	я
3/8	16	24	32	9,5250	5/16 в	В
7/16	14	20	28	11.1125	У	25/64 дюйма
1/2	13	20	28	12. 7000	27/64 в	29/64 в
16 сентября	12	18	24	14.2875	31/64 в	33/64 дюйма	г.
5/8	11	18	24	15.8750	17/32 в	37/64 дюйма
3/4	10	16	20	19.0500	21/32 в	16.11 в
7/8	9	14	20	22.2250	49/64 в	13/16 в
1	8	12	20	25.4000	7/8 в	59/64 в

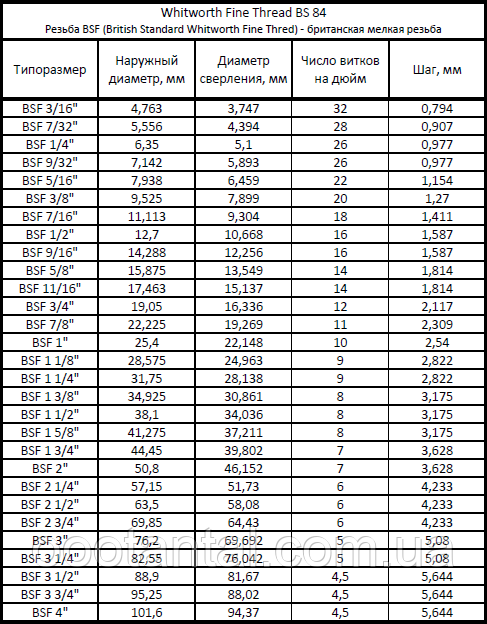

УИТВОРТ

Размер Витворта	Диаметр сердечника	Темы на дюйм	Шаг в дюймах	Сверло для нарезания резьбы, размер
1/16 дюйма	0,0411 дюйма	60	0,0167 дюйма	Номер сверла 56 (1,2 мм)
3/32 дюйма	0,0672 дюйма	48	0,0208 дюйма	Номер сверла 49 (1,85 мм)
1/8 дюйма	0,0930″	40	0,025 дюйма	Номер сверла 39 (2,55 мм)
5/32″	0,1162 дюйма	32	0,0313″	Номер Сверло 30 (3,2 мм)
3/16 дюйма	0,1341 дюйма	24	0,0417 дюйма	Номер сверла 26 (3,7 мм)
7/32 дюйма	0,1654 дюйма	24	0,0417 дюйма	Номер сверла 16 (4,5 мм)
1/4 дюйма	0,1860″	20	0,05 дюйма	Номер сверла 9 (5,1 мм)
5/16 ”	0,2414″	18	0,0556 дюйма	Сверло с буквой F (6,5 мм)
3/8 дюйма	0,2950″	16	0,0625 дюйма	5/16 дюйма (7,94 мм)
7/16 ”	0,3460″	14	0,0714″	Сверло с буквой U (9,3 мм)
1/2 дюйма	0,3933″	12	0,0833 дюйма	Сверло Z (10,5 мм)
9/16 ”	0,4558 дюйма	12	0,0833 дюйма	12,1 мм (0,4764 дюйма)
5/8 дюйма	0,5086 дюйма	11	0,0909 дюйма	13,5 мм (0,5315 дюйма)
11/16″	0,5711 дюйма	11	0,0909 дюйма	15 мм (0,5906 дюйма)
3/4 дюйма	0,6219″	10	0,1 дюйма	41/64 дюйма (16,27 мм)
13/16″	0,6845″	10	0,1 дюйма	18 мм (0,7087 дюйма)
7/8 дюйма	0,7327″	9	0,1111″	19,25 мм (0,7579 дюйма)
15/16″	0,7953 дюйма	9	0,1111″	20,75 мм (0,8169 дюйма)
1 ”	0,8399 дюйма	8	0,125 дюйма	22 мм (0,8661 дюйма)
1 1/8 дюйма	0,9420 дюйма	7	0,1429 дюйма
1 1/4 дюйма	1,0670″	7	0,1429 дюйма
1 1/2 дюйма	1,2866″	6	0,1667 дюйма
1 3/4 дюйма	1,4939″	5	0,2 дюйма
2 ”	1,7154″	4 1/2	0,2222 дюйма

БРИТАНСКАЯ ТРУБНАЯ РЕЗЬБА

Резьба размер	Темы на дюйм	Шаг [мм]	Главный диаметр резьба		Датчик длина [мм]		Соответствующая труба
			[мм]	[дюйм]			ДН	ОД [мм]	ОД [дюйм]	Толсто- Несс [мм]
1/16	28	0,907	7,723	0,304	4
1/8	28	0,907	9,728	0,383	4		6	10,2	0,40	2
1/4	19	1,337	13. 157	0,518	6		8	13,5	0,53	2,3
3/8	19	1,337	16,662	0,656	6,4		10	17,2	0,68	2,3
1/2	14	1,814	20,995	0,825	8,2		12 или 15	21,3	0,84	2,6
5/8	14	1,814	22.911	0,902			16			2,6
3/4	14	1,814	26.441	1,041	9,5		20	26,9	1,06	2,6
1	11	2,309	33. 249	1,309	10,4		25	33,7	1,33	3,2
1¼	11	2,309	41.910	1,650	12,7		32	42,4	1,67	3,2
1½	11	2,309	47.803	1,882	12,7		40	48,3	1,90	3,2
2	11	2,309	59.614	2,347	15,9		50	60,3	2,37	3,6
2½	11	2,309	75,184	2,960	17,5		65	76,1	3,00	3,6
3	11	2,309	87,884	3,460	20,6		80	88,9	3,50	4
4	11	2,309	113. 030	4.450	25,5		100	114,3	4,50	4,5
5	11	2,309	138.430	5.450	28,6		125	139,7	5,50	5
6	11	2,309	163.830	6.450	28,6		150	165,1	6,50	5

BA (Британская ассоциация Винты)

БА	Внешний Диаметр	Темы на дюйм
0	0,2362 дюйма	25,38
1	0,2087″	28,25
2	0,1850″	31,35
3	0,1614 дюйма	34,84
4	0,1417″	38,46
5	0,1260 дюйма	43. 10
6	0,1102 дюйма	47,85
7	0,0984 дюйма	52,91
8	0,0866″	59,17
9	0,0748 дюйма	64,94
10	0,0669 дюйма	72,46
11	0,0591″	81,97
12	0,0511″	90,91

МЕТРИЧЕСКАЯ РЕЗЬБА

Номинальный диаметр D (мм)		Шаг P (мм)		Головка болта
1-й выбор	2-й выбор	грубый	штраф	Высота В (мм)	Плоский размер A/F (мм)	Внешний диаметр A/C (мм)
1		0,25
1,2		0,25
	1,4	0,3				г.
1,6		0,35
	1,8	0,35
2		0,4
2,5		0,45
3		0,5		2,125	5,5	6,4
	3,5	0,6
4		0,7		2,925	7	8.1
5		0,8		3,65	8	9,2
6		1	0,75	4,15	10	11,5
	7	1
8		1,25	1	5,65	13	15
10		1,5	1,25 или 1	7,18	17	19,6
12		1,75	1, 1,5 или 1,25	8,18	19	22,1
	14	2	1,5
16		2	1,5	10,18	24	27,7
	18	2,5	2 или 1,5
20		2,5	2 или 1,5	13. 215	30	34,6
	22	2,5	2 или 1,5
24		3	2	15.215	36	41,6
	27	3	2
30		3,5	2	19,26	46	53,1
	33	3,5	2
36	г.	4	3	23,26	55	63,5
	39	4	3
42		4,5	3
г.	45	4,5	3
48		5	3
	52	5	4
56		5,5	4
	60	5,5	4
64		6	4

Обозначение резьбы — Volz

по vft | размещено в: Идентификация темы | 0

NPT — конусная труба National — ANSI/ASME B1. 20.1-1983
NPSM — прямая механическая труба National — ANSI/ASME B1.20.1-1983

Размер 20	Размер резьбы – ниток на дюйма	Наружная резьба NPT Размер резьбы		Фиксированная внутренняя резьба NPT Размер резьбы		NPSM Вертлюг с внутренней резьбой Размер резьбы
США	Размер – TPI	мм	Дюйм	мм	Дюйм	мм	Дюйм
-2	1/8 – 27	9,89	0,39	8,41	0,33	8,59	0,34
-4	1/4 – 18	13,19	0,52	11.21	0,44	11,89	0,47
-6	3/8 – 18	16,61	0,65	14,69	0,58	14,99	0,59
-8	1/2 – 14	20,61	0,81	17,79	0,71	19. 09	0,75
-12	3/4 – 14	26.01	1,02	23,39	0,92	24,59	0,97
-16	1 – 11,5	32,49	1,28	29,49	1,16	30,49	1,2
-20	1,1/4 – 11,5	41,21	1,62	38,09	1,5	39,39	1,55
-24	1,1/2 – 11,5	47,31	1,85	43,89	1,73	45,51	1,79
-32	2 – 11,5	59,29	2,32	56,39	2,22	57,41	2,26

* Размер резьбы относится к номинальному диаметру трубы.
Вычесть прибл. 1/4″ (6 мм) от измерения диаметра резьбы для номинального размера трубы.



NPT – NPT : Уплотнение NPT к фиксированной внутренней резьбе NPT осуществляется за счет прямого контакта металла с металлом. Рекомендуется использовать резьбовой герметик Volz.



NPT – NPSM : NPT с наружной резьбой с коническим седлом 30° (включая угол 60°) уплотнением к соответствующему коническому седлу 30° шарнирного соединения с внутренней резьбой NPSM.

по vft | размещено в: Идентификация темы | 0

BSP – ТРУБА БРИТАНСКОГО СТАНДАРТА
BSPT – ТРУБА КОНИЧЕСКАЯ DIN 3852-1+2
BSPP – ТРУБА ПАРАЛЛЕЛЬНАЯ ISO 1179-1,DIN 9008 T20016

Тире Размер	Размер резьбы – ниток на дюйма	Наружная резьба BSPP Размер резьбы		Внутренняя резьба BSPP Размер резьбы		Наружная резьба BSPT Размер резьбы		Внутренняя резьба BSPT Размер резьбы
США	Размер – TPI	мм	Дюйм	мм	Дюйм	мм	Дюйм	мм	Дюйм
-2	1/8″ – 28	9,59	0,38	8,6	0,34	9,51	0,37	8,49	0,33
-4	1/4″ – 19	13. 01	0,51	11,9	0,47	12,78	0,5	11.19	0,44
-6	3/8″ – 19	16,49	0,65	15,2	0,6	16,31	0,64	14,68	0,59
-8	1/2″ – 14	20,79	0,82	19,1	0,75	20,39	0,8	18,32	0,72
-10	5/8″ – 14	22,81	0,9	20,8	0,82	22,51	0,89	20,59	0,81
-12	3/4″ – 14	26,31	1,04	24,6	0,97	25,91	1,02	23,91	0,94
-16	1″ – 11	33,09	1,3	30,7	1,21	32,59	1,28	29,71	1,17
-20	1,1/4″ – 11	41,79	1,64	39,4	1,55	41. 09	1,62	38,59	1,52
-24	1,1/2″ – 11	47,69	1,88	45,5	1,79	47.01	1,85	44,49	1,75
-32	2″ – 11	59,51	2,34	57,4	2,26	58,6	2,31	56,39	2,22

* Размер резьбы относится к номинальному диаметру трубы.
Вычесть прибл. 1/4″ (6 мм) от измерения диаметра резьбы для номинального размера трубы.



BSPP : BSPP с наружной резьбой с коническим седлом 30° (включая угол 60°) Уплотнение к соответствующему коническому седлу 30° шарнирного соединения BSPP с внутренней резьбой.
БСПП – Форма B – Уплотнения с использованием уплотнительной кромки металл-металл.
BSPP — форма E — уплотнения с использованием эластомерного уплотнения (Volz WD Seal)
BSPP — форма B также может использоваться с невыпадающими уплотнительными кольцами или инкапсулированными уплотнениями для портов с внутренней резьбой со скошенными углами или по вашему выбору.
BSPP Позиционные отводы и тройники снабжены стопорной гайкой и уплотнительным кольцом, что позволяет ориентировать фитинг в требуемом направлении.

BSPT : Наружная резьба BSPT уплотняет резьбу фиксированной внутренней резьбы BSPT.
Контакт выполнен на боковых сторонах резьбы.
Рекомендуется использовать герметик для резьбы Volz или смазку для резьбы для соединений BSPT с наружной резьбой и внутренней резьбой BSPT.

Совместимость: Пожалуйста, позвоните для получения дополнительной информации о взаимозаменяемости

по vft | размещено в: Идентификация темы | 0

Резьба Размер	Тире Размер	Наружная резьба Наружный диаметр	Внутренняя резьба Внутренний диаметр	Размер трубки	Давление Номинальные параметры (бар)		ниток на дюйма
дюйм	США	мм	мм	дюйм	Мужской	Женский	ТПИ
7/16	-4	11,0	10	1/4	550	550	20 УНФ
1/2	-5	12,5	11,5	5/16	550	500	20 УНФ
16 сентября	-6	14,2	13	3/8	500	420	18 УНФ
3/4	-8	18,9	17,5	1/2	500	420	16 УНФ
7/8	-10	22,1	20,3	5/8	450	400	14 УНФ
1,1/16	-12	26,8	25,1	3/4	420	350	12 ООН
1,5/16	-16	33,2	31,5	1	300	250	12 ООН
1,5/8	-20	41,1	39,5	1,1/4	250	210	12 ООН
1,7/8	-24	47,5	45,6	1,1/2	220	180	12 ООН
2,1/2	-32	63,4	61,5	2	150	150	12 ООН



JIC — Объединенный отраслевой совет — SAE J514, ISO 8434-2
UN — Unified National — SAE J1926, ISO 11926-2
JIC и UNO (уплотнительное кольцо) формы резьбы одинаковые (ASME B1. 1). Метод пломбирования отличается

JIC : Male имеет седло 37°. Это седло является уплотняющей поверхностью (поверхностью, которая останавливает утечки). При ввинчивании в гнездо JIC седло с наружной резьбой 37° будет плотно прилегать к гнезду с внутренней резьбой 37°.

Для соединения труб друг с другом или для адаптации трубы к другому фитингу — можно использовать трубную гайку JIC + втулку. Трубку нужно будет развальцовывать до 37°, конечным результатом будет конец с внутренней резьбой JIC.

UNO (уплотнительное кольцо) : Хотя резьба такая же, как у JIC, метод уплотнения отличается. Все штуцеры UNO с наружной резьбой будут иметь уплотнительное кольцо, это уплотнительное кольцо является уплотнением, оно будет располагаться на лицевой стороне порта с внутренней резьбой. Для отводов и тройников на фитингах имеется дополнительная опорная шайба и стопорная гайка, позволяющие менять ориентацию.

Национальная трубная резьба | Таблица резьбы NPT

Национальная трубная резьба | Таблица резьбы NPT

Национальный стандарт трубной резьбы | Резьба NPT

Американский национальный стандарт трубной резьбы, часто называемый национальным стандартом трубной резьбы для короткой NPT. Резьба NPT — это национальный технический стандарт США для резьбы, используемой на трубах с резьбой и трубной арматуре.

Они включают серии с конической и прямой резьбой для различных целей, включая жесткость, герметичное уплотнение или и то, и другое. Различные типы названы символом и полным именем. примеры символов включают NPT, NPS, NPTF, NPSC и другие.

За пределами Соединенных Штатов встречаются некоторые трубные резьбы США, а также многие трубные резьбы Британского стандарта и резьбы ISO 7-1, 7-2, 228-1 и 228-2.

NPT – НАЦИОНАЛЬНЫЙ ТРУБНЫЙ КОНУС (АМЕРИКАНСКИЙ) – Форма резьбы согласно ANSI/ASME B1.20.1

NPS — НАЦИОНАЛЬНАЯ ПРЯМАЯ (ПАРАЛЛЕЛЬНАЯ) ТРУБА — Форма резьбы согласно ANSI/ASME B1.20.1

NPTF — НАЦИОНАЛЬНАЯ КОНИЧЕСКАЯ ТРУБА ДЛЯ ТОПЛИВА — Форма резьбы согласно SAE J476 В1.20.1

Трубная коническая резьба национального стандарта | Резьба NPT

Полная форма резьбы NPT соответствует трубной конической резьбе National. Она также известна как коническая трубная резьба американского национального стандарта. Конический для герметизации, часто без резьбового герметика, для соединений практически во всех сферах применения.

Трубная цилиндрическая резьба национального стандарта | Резьба NPS

Полная форма резьбы NPS соответствует трубной прямой резьбе National. Он также известен как прямая трубная резьба американского национального стандарта. Для жесткости, для герметизации только с помощью герметика, иногда прямая наружная часть заключена в коническую внутреннюю часть для уплотнения при низком давлении.

Трубная резьба по национальному стандарту

(NPT) Применение

Резьбовые трубы могут обеспечить эффективное уплотнение для труб, транспортирующих жидкости, газы, пар и гидравлическую жидкость. Эти нити теперь используются в материалах. Например, сталь и латунь, включая ПТФЭ, ПВХ, нейлон, бронзу и чугун.

Конус резьбы NPT позволяет им образовывать уплотнение при закручивании, когда боковые стороны резьбы сжимаются друг относительно друга, в отличие от фитингов с параллельной/прямой резьбой или компрессионных фитингов, в которых резьба просто удерживает детали вместе и не обеспечивает печать. Различные типы трубной резьбы предназначены для использования как с резьбовыми герметиками, так и без них, в зависимости от требований конкретного применения.

Поскольку тело резьбы сужается, больший диаметр продолжает сжиматься в меньший диаметр и, наконец, образует уплотнение (из-за конусности не остается зазора между вершинами и корнями резьбы). Это означает, что фитинги NPT должны быть без заусенцев и смазываться смазкой, такой как смазочная паста или уплотнительная лента для резьбы. Использование ленты также помогает ограничить коррозию резьбы, которая в противном случае может сделать разборку в будущем практически невозможной.

Обычно используемые размеры: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1–1/4, 1–1/2 и 2 дюйма. , появляющиеся на трубах и фитингах большинства поставщиков в США. Размеры менее 1/8 дюйма иногда используются для сжатого воздуха, в то время как размеры более 2 дюймов встречаются редко из-за использования альтернативных методов соединения, которые используются с этими большими размеры.

Число потоков (TPI)

TPI расшифровывается как Threads Per Inch, что означает общее количество витков на дюйм, измеренное по длине крепежной детали. TPI используется только с американскими креплениями. Метрические застежки используют шаг резьбы. Как правило, меньшие крепежные детали имеют более тонкую резьбу, поэтому количество нитей выше.

Шаг резьбы

Шаг резьбы — это расстояние между витками резьбы, выраженное в миллиметрах. Как правило, крепежные детали меньшего размера имеют более тонкую резьбу, поэтому они имеют меньший шаг резьбы.

Таблицы резьб NPT

Таблица трубной резьбы национального стандарта

| Таблица конической резьбы NPT

Размер и шаг		Внешний диаметр резьбы		ID внутренней резьбы
дюйм	ТПИ	мм	дюйм	мм	дюйм
1/8	27	9,9	0,39	8,4	0,33
1/4	18	13,2	0,52	11,2	0,44
3/8	18	16,6	0,65	14,7	0,58
1/2	14	20,6	0,81	17,8	0,7
3/4	14	26,0	1,02	23,4	0,92
1	11,5	32,5	1,28	29,5	1,16
1-1/4	11,5	41,2	1,62	38,1	1,5
1-1/2	11,5	47,3	1,86	43,9	1,73
2	11,5	59,3	2,33	56,4	2,22
2-1/2	8	71,5	2,82	69,1	2,72
3	8	87,3	3,44	84,8	3,34

Таблица трубной резьбы национального стандарта

| Таблица резьбы NPSM

Размер и шаг		Внешний диаметр резьбы		ID внутренней резьбы
дюйм	ТПИ	Максимум	Мин.	Максимум	Мин.
1/8	27	0,397	0,390	0,358	0,364
1/4	18	0,526	0,517	0,468	0,481
3/8	18	0,662	0,653	0,603	0,612
1/2	14	0,823	0,813	0,747	0,759
3/4	14	1,034	1,024	0,958	0,970
1	11,5	1,293	1,281	1. 201	1,211
1-1/4	11,5	1,638	1,626	1,546	1,555
1-1/2	11,5	1,877	1,865	1,785	1,794
2	11,5	2,351	2,339	2,259	2,268
2-1/2	8	2,841	2,826	2,708	2,727
3	8	3,467	3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
