Трубогиб для профильной трубы ручной гидравлический серия НВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НаименованиеПараметры
1.Профиль прокатываемого материала, мм:
– максимальные сечения профиля40х4, 60х10, 20х20
– максимальное сечение профильной трубы40х40х2; 60x40x2
(с дополнительной оснасткой)
– максимальный диаметр круга20
– круглые трубыот 15 до 30
2.Диаметр валов, мм68
3.Стандартный набор вальцов под профильные трубы (входит в комплектацию станка, с проточкой 20; 40; 60 мм), шт3
4.Максимальное усилие гидравлического прижима вальцов, т6
5.Габаритные размеры ДхШхВ, мм490х250х1050
6.Масса механизма, кг50

1. Базовая комплектация (профилегиб):
В стандартной комплектации станок предназначен для радиусной гибки прямоугольных (квадратных) труб и профилей, для чего и оснащен одним ведущим вальцом (верхний) и двумя прижимными (боковые). Прижимные (боковые) вальцы могут перемещаться по горизонтали для выполнения любого радиуса гибки, а так же работы с малыми заготовками, и на вальцах выполнены проточки 20-40-60 для удержания труб в плоскости гибки. Конструкция вальцов усилена подшипниковыми опорами.

Набор стандартных роликов позволяет работать в следующих диапазонах:

Профилегиб ручной гидравлический серии НВ отличается простотой работы благодаря использованию в конструкции станка гидравлического домкрата, а умеренные габариты и небольшой вес профилегиба обеспечивают его высокую мобильность, в связи с чем работы можно проводить непосредственно на объектах монтажа. Качество исполнения гарантирует надежную работу гибочного станка и его высокую производительность.

2. Дополнительная комплектация (трубогиб):
С помощью дополнительной оснастки возможности трубогиба для профильной трубы можно расширить для гибки труб и проката круглого сечения с помощью вальцов (для радиусной гибки) на угол до 360º, а также для гибки профильных труб различного сечения (оснастка под которые не вошла в стандартную комплектацию).

Состав дополнительной оснастки:

Предназначение гибочной оснасткиСостав, комплектность оснастки
Радиусная гибка (вальцами) на угол до 360º
Набор для гибки круглых труб:
Ф15х1,5
Ф30х1,5
круг 20
Rmin=250мм
Ф20х1,5
Ф25х1,5
круг 20
Rmin=250мм
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
15х15х1,5 Rmin=150 мм;
30х30х1,5 Rmin=250 мм;
50х50х1,5 Rmin=300 мм.
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
15х15х1,5 Rmin=150 мм;
40х40х2 Rmin=300 мм.
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
50х50х1,5 Rmin=300 мм;
25х25х1,5 Rmin=250 мм;

Трубогиб для профильной трубы – делаем устройство сами + Видео

Трубогиб для профильной трубы – незаменимый инструмент как в промышленной области, так и домашнем хозяйстве. Ведь полые конструкции выступают наиболее востребованным строительным материалом и без их гибки не обойтись. В этой статье рассмотрим особенности такого инструмента и остановимся подробно, как сделать устройство самостоятельно, ведь нет смысла покупать профессиональный трубогиб, если необходимо деформировать всего пару изделий.

1 Функции – где без такого оборудования не обойтись?

Трубы используются во многих промышленных областях. Они незаменимые элементы при прокладке коммуникаций, таких как газо- и водопровод. Именно эти полые элементы учувствуют в устройстве канализации и системе отопления. Нефтяная и химическая промышленность также не обошлась без них. Еще трубы используются в автомобиле-, корабле- и авиастроении. Они выполняют важнейшую роль в строительстве и выступают главной составляющей каркасов. Из них возводят заборы и иные ограждения, делают виноградные арки, беседки. Перечислять список можно до бесконечности.


Каркас из профильных труб

При этом не всегда труба должна быть прямой, тот же трубопровод предполагает повороты, а значит, загибы полого изделия. Можно, например, сделать сварную конструкцию. Но этот способ весьма трудоемкий. Да и понадобится специальное оборудование, навыки либо профессиональный сварщик. Есть еще один недостаток сварных соединений – некачественный шов приведет к течи. Таких проблем можно избежать, если сделать конструкцию монолитной или, по крайней мере, свести количество швов к минимуму. Здесь нам и пригодится трубогиб.

Использование этого устройства позволит избежать таких дефектов, как залом, сплющивание, образование гофр и т. д. Труба сохранит все свои эксплуатационные характеристики. Даже купив или сделав самостоятельно ручной инструмент, вы значительно сократите усилия. При этом качество изгиба будет находиться на отличном уровне. К тому же сэкономите на различных фитингах и иных соединительных элементах. Так что трубогиб – это невероятно полезное и экономически выгодное приобретение.

2 Типы – какие станки бывают?

В зависимости от назначения делится такое оборудование на промышленное и для бытовых целей. В первом случае станки могут быть стационарными либо мобильными. Стационарные устройства отличаются большими габаритами и могут работать с трубами разной толщины и диаметра. Главный плюс компактных трубогибов – мобильность. Вы без труда можете взять устройство на любой объект, даже расположенный на высоте.

Наиболее простое устройство – ручной трубогиб. Без особого труда сегодня можно отыскать чертежи такого инструмента и собрать его самостоятельно. Благодаря доступной стоимости оборудования и несложной конструкции увидеть его можно во многих частных мастерских. Деформация квадратной трубы происходит исключительно благодаря мускулатурной силе, что можно отнести к недостаткам. Да и скорость обработки слишком медленная. Но этот станок отлично подходит для разового пользования.

Ручной трубогиб

Более усовершенствованной версией предыдущего вида выступает станок для гибки профильной трубы с гидравлическим приводом. Этот инструмент, так же как и ручной, требует некоторых усилий, однако за счет гидроцилиндра в прижимном механизме прилагаемая сила сводится к минимуму. Существуют гидравлические трубогибы еще и с механическим управлением.

Следующий тип, на котором следует остановить внимание, трубогиб с электромеханическим приводом. Они отличаются превосходным качеством гиба, а благодаря шаговому либо обычному электрическому двигателю вам не понадобится прилагать никаких усилий. Обычно мотор подключается через пониженный редуктор, это позволяет несколько растянуть усилие во времени, что способствует повышенному качеству изгиба.

3 Принцип работы – почему он гнет трубы?

Также классификация бывает в зависимости от способа деформации изделия. Огромной популярностью пользуются дорновые инструменты. В трубу помещают гибкий дорн либо заполняют полое пространство песком или иным наполнителем. Далее обрабатываемое изделие наматывают на ролик, который задает радиус изгиба. Благодаря наполнителю труба не деформируется с внутренней стороны, сохраняется форма поперечного сечения и можно избежать образования гофр. Особого внимания заслуживает полуавтоматическое оборудование. Управляют процессом в этом случае с помощью пульта. А благодаря программному обеспечению можно задать последовательность операций и даже наблюдать за самим процессом деформации на специальном мониторе. При этом точность изгиба достигает 0,1°.

Сегментный инструмент состоит из двух рычагов, шарнирно соединенных между собой, и держателей для полого элемента. Кроме того, устройство предполагает и наличие оправки, которая задает необходимый радиус закругления. Чтобы согнуть трубу, необходимо максимально развести рукоятки и вставить концы изделия, при этом середина сгибаемого элемента расположена на оправке. Осталось просто свести рукоятки трубогиба.

Сегментный инструмент для гибки трубы

Тонкостенные элементы можно деформировать посредством пружинного механизма. Этот инструмент выполнен в виде пружины, внутрь которой помещается труба. Стоит отметить, что без должного опыта добиться качественного гиба не получится.

Существует еще трубогиб арбалетного типа. Конструктивно это устройство представляет собой Т-образную станину, сверху которой расположены специальные держатели. В них помещается заготовка. Еще важные части такого трубогиба – сменные оправки и передвижной рычаг, последний устанавливается параллельно перекладине. Нажав на ручку устройства, вы выдвинете рычаг, а благодаря храповому механизму усилие гиба возрастает постепенно.

4 Делаем сами – несколько вариантов приспособления

В этом пункте мы рассмотрим, как сделать самодельный трубогиб для профильной трубы, ведь не всегда есть возможность и необходимость покупать этот инструмент. Конечно, чертежи таких инструментов многочисленны, но мы сейчас остановимся на самых интересных вариантах.

Наиболее простое устройство для деформации труб – шаблон, сделать который сможет даже неопытный новичок. Можно просто выпилить его из доски, главное, чтобы толщина последней была больше, чем ширина стенки обрабатываемого изделия. Естественно, шаблон должен полностью повторять необходимый радиус загиба. Если при изготовлении этого элемента участвует несколько досок, то потом они собираются в единую конструкцию и фиксируются любым удобным способом. Очень важно, чтобы в процессе гибки обрабатываемая труба не соскальзывала. Для этого делаем несколько ограничителей.

Самодельное устройство для деформации трубного профиля

Далее с помощью саморезов крепим шаблон к основанию, для этой цели отлично подойдет деревянный стол либо стенд. Теперь необходимо установить еще и упор с одной стороны шаблона. Расстояние между этими элементами должно равняться ширине трубы. Работать с таким самодельным трубогибом довольно просто, но придется приложить физическую силу. Вставляем один край трубы между упором и шаблоном и надавливаем на противоположный конец. Для облегчения можно надеть на обрабатываемый элемент трубу большего диаметра либо, наоборот, вставить в нее штырь. Таким образом можно сделать рычаг и свести прилагаемые усилия к минимуму.

Такой шаблон имеет аналог, сделанный из крючков. Необходимо просто надежно зафиксировать на деревянном основании последние так, чтобы они повторяли линию изгиба. В этом случае можно переставлять наборные элементы и тем самым увеличивать либо уменьшать радиус загиба. Еще выбор между изделиями из металлических крючков и дерева зависит от материала обрабатываемой трубы. Если он мягкий, то вполне сгодится и деревянный шаблон, а если необходимо деформировать твердый металл, то лучше отдать предпочтение прочным наборным крючкам

.

Чтобы собрать более сложный трубогиб профильной трубы своими руками, нам понадобятся токарный станок либо специалист, который сможет выточить ролики и шаблоны заданных размеров. Подготовьте лебедку и 2 ролика. Радиус последних должен соответствовать сечению обрабатываемого изделия. Далее пригодится сварочный аппарат, так как придется соединить два металлических прута. В результате должен получиться штатив в виде перевернутой буквы "Т". Теперь фиксируем лебедку и один из роликов в нижней части сварной конструкции и объединяем их цепью. Второй ролик крепится немного выше. Получается, что во время деформации один край трубы расположен между роликами, а второй лежит на лебедке. Чтобы избежать нежелательных дефектов металла, необходимо заполнить полый элемент крупнозернистым песком.

Работать на таком устройстве лучше с помощником, потому как придется одновременно и приводить лебедку в движение, и подталкивать трубу. А вот если несколько усовершенствовать станок, например, установив на него двигатель, то вполне возможно работать самостоятельно. В этом случае без цепной передачи не обойтись. Вполне подойдут шестерни и цепь, снятые со старой машины. Заменив верхний ролик автомобильным домкратом, вы сможете регулировать степень давления на изделие и высоту.

Все элементы такого станка можно приобрести на станциях, принимающих металлолом. Безусловно, по внешним параметрам устройство будет значительно уступать фирменным, однако по функциональности может составить достойную конкуренцию магазинным вариантам. Естественно, чертежи деформирующих установок бывают и посложнее, но при наличии инструмента и небольшого опыта собрать гибочный станок для профильной трубы можно без особых проблем.

Трубогиб своими руками, схемы, чертежи для трубогиба профильной трубы

Трубы, имеющие квадратное, прямоугольное или овальное сечение – называют профильными. Чтобы собрать трубогиб своими руками необходимо выяснить с какой трубой вы собираетесь работать и уже отталкиваясь от профиля трубы собирать трубогиб.

теплица из гнутых труб


При строительстве навесов, малых архитектурных форм, теплиц – такой материал используется ничуть не реже, чем традиционная труба. Строители отдают предпочтение такому сечению по причине плоских поверхностей, на которые удобно крепить кровельный материал. Да и внешний вид такой трубы гораздо респектабельнее.

В обработке профтруба не сложнее, чем круглая, однако при ее сгибании надо учитывать некоторые особенности.

Как согнуть профильную трубу — простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого способа например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, предпочтительно мелкий речной. Песок предварительно просеивается и сушится. Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг шаблона требуемой формы.

Вместо дорна песок

При необходимости место сгиба можно предварительно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус – труба сложится, как карточный домик.

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно. Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда.

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5% меньше внутреннего сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг шаблона. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия которых рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, а сомкнутые края вырезов завариваются любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного профиля небольшой прочности.

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

Изгиб профильной трубы

В промышленных масштабах профилированный погонаж гнут с помощью специальных станков, многие их которых оснащены ЧПУ. Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с довольно большим сечением и малыми радиусами изгиба.

ручной трубогиб

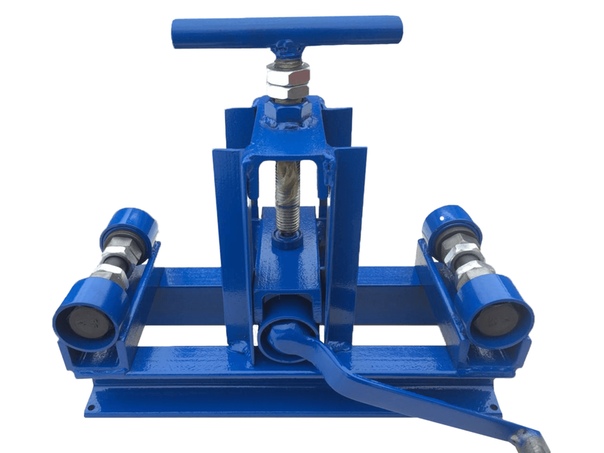

Профильный трубогиб своими руками вальцовочного типа

Установка может быть как переносной, так и стационарной. Привод обеспечивается мускульной силой или при помощи электродвигателя с редуктором.

Самодельный трубогиб

Принцип действия ручного трубогиба один – профтруба опирается на разнесенные упоры-катки, между ними находится упорный ролик, который давит на заготовку.

Профиль протягивается по горизонтали, попутно изгибаясь по заданному радиусу. Схема раскрывает конструкцию и основные узлы приспособления.

Ролики для трубогиба могут быть цилиндрическими или с проточкой, это зависит от размера и характеристик заготовки. Плоский и широкий профиль удобно прокатывать по ровным каткам, узкий и высокий требует направляющих проточек.

Наиболее популярны универсальные ролики. На цилиндрическое основание при необходимости можно надеть направляющие бортики-шайбы.

Самодельные трубогибы чаще всего изготавливают именно на базе этой конструкции. Они подходят для профтрубы практически любого размера и не требуют дорогостоящих элементов при сборке.

Все детали, за исключением вальцов, можно найти в своих запасниках. Чертеж ручного трубогиба наглядно демонстрирует простоту конструкции.

Большинство домашних мастеров пользуются ручным приводом, поскольку скорость при таких работах не нужна. Однако если нужно изготовить большой погонаж гнутой профтрубы – используется механизация.

Применив простой цепной редуктор и мощную дрель, можно выйти на промышленный уровень производства гнутого профиля.

Работа с трубогибом

Пусть вас не пугает сложность изготовления и поиски необходимых комплектующих. Стоимость услуг по изготовлению заготовок из профтрубы настолько высока, что изготовление самодельного устройства ощутимо сэкономит ваши средства. Обилие самодельных вариантов станков профилегибов лишь подтверждает эти слова.

Трубогиб сделанный своими руками легко сгибает квадратную трубу

Например, вот конструкция, изготовленная из списанного и выброшенного промышленного электрооборудования. Двухвальный редуктор распилен пополам, и послужил в роли опорных роликов.

Понижающая часть соединена с трехфазным электродвигателем, на котором переделан пусковой механизм под однофазное питание.

Оба вала синхронизированы мотоциклетной цепью и шестернями от того же байка. Упорный ролик приводится в действие с помощью обычного «жигулевского» ромбовидного домкрата. Станок получился настолько удачным, что обгоняет по производительности заводские аналоги. А затраты – пару поллитровок за работу сварщика.

На видео мастер рассказывает о размерах самодельного трубогиба для профильной трубы. Ручной трубогиб сделан своими руками из подручного материала, что найден был в сарае и получился достаточно качественно. в процессе работы труба получается ровно по дуге и ее не ведет «винтом».

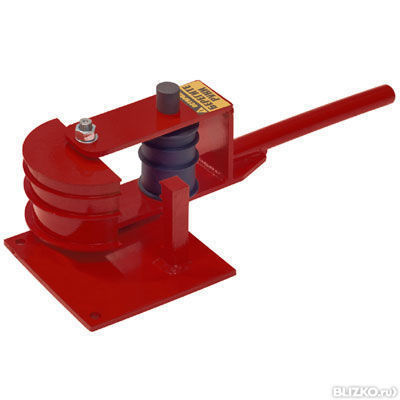

Рычажный трубогиб для профиля

Гнуть профильную трубу на малых радиусах не так просто, как круглую. Не помогут даже прогрев или заполнение полости песком. Это связано с особенностью геометрии.

Плоским боковым стенкам невозможно согнуться, не образовывая разрывов, а внутренняя плоскость внутреннего радиуса складывается гармошкой, распирая профиль по сторонам.

Поэтому радиус изгиба профиля значительно больше, чем простой трубы.

Однако и для таких заготовок существуют рычажные трубогибы малого радиуса, работающие по принципу обкатки. Профиль как бы наматывается на шаблон заданного радиуса, прижимаясь при помощи направляющего ролика, установленного на рычаге. Хитрость в профиле ролика-шаблона.

В середине выемки находится выступающая часть, которая вдавливает плоскость внутреннего радиуса в полость профиля.

заводской рычажный трубогиб

За счет этого снимается напряжение на стенках, а весь «лишний» металл уходит вовнутрь, не портя внешний вид заготовки. Тоже самое происходит и с плоскостью внешнего радиуса, только для этого не нужны специальные ролики. Вступает в силу геометрия профиля.

схема обкатки профильной трубы

Еще один способ гнуть профиль с малым радиусом – обкаточный трубогиб с направляющей.

Шаблон как бы прокатывается вдоль ответной части станка, постоянно контролируя состояние профиля. При таком способе геометрия заготовки максимально сохраняется. Если процесс сопровождать интенсивным нагревом – качество сгиба существенно возрастет.

Однако такой способ применим лишь в промышленных условиях с применением мощных редукторов или гидравлических приводов.

ВАЖНО! Сгибание профтрубы на малый радиус, возможно или на квадратном профиле или на широкой стороне прямоугольного сечения. Вертикально расположенную профтрубу на такие радиусы гнуть не допускается.

Если возникнет необходимость закругления по узкой стороне – тогда придется вырезать сектора болгаркой и затем варить швы (см. начало статьи).

На самом деле, сгибать профильную трубу на маленькие радиусы приходится не часто. Необходимо помнить, что профиль теряет прочностные качества в месте сгиба. Поэтому при создании конструкций, в которых применяются углы, близкие к 90 градусам – лучше разрезать заготовку и сварить ее под нужным углом.

Холодная ковка

Еще одна область применения малых радиусов – изготовление фигурных украшений.

козырек из согнутых на трубогибе труб

Технология носит название «холодная ковка». Приспособления для этого вида работ можно приобрести в магазине или также изготовить самому. Широкого применения таким устройствам нет, однако если вы освоите технологию – можно украсить свой загородный дом оригинальными элементами из банального квадратного профиля.

Воспользовавшись советами из настоящей статьи – вы расширите свой мастеровой диапазон и сэкономите денежные средства.

Примеры из жизни на тему: как я сделал трубогиб собственными руками




About sposport

View all posts by sposport

Трубогиб для профильной трубы своими руками. Особенности и классификация

Трубогиб входит в число необходимых в домашнем хозяйстве приспособлений.  С его помощью можно согнуть трубы для канализации, водостоков, изготовить несущий каркас для теплиц и выполнить много других аналогичных работ. Многие домовладельцы используют подобные агрегаты, выпускаемые современной промышленностью, однако стоят эти станки очень недёшево. Экономически выгоднее будет изготовить трубогиб для профильной трубы своими руками.

Особенности и классификация трубогибов

Прежде всего, необходимо знать для чего нужно данное оборудование. Как следует из названия, трубогиб помогает изогнуть трубную деталь (она может быть изготовлена из разного материала – алюминия, пластика, стали) с требуемым радиусом. Угол загиба варьируется в самом широком диапазоне – 0…180 градусов. При изготовлении трубогиба для профильной трубы своими руками неоценимую помощь окажут профессиональные схемы и чертежи.

В качестве критерия для классификации приспособлений промышленного назначения выступают тип привода и способ изгиба.

 Классификация агрегатов по типу привода. Существуют следующие виды данных устройств:



  • станки гидравлические. Бывают ручными и стационарными. С их помощью можно гнуть трубную деталь диаметром до 3 дюймов. Гидравлические трубогибы широко используются в производственной сфере;
  • электромеханические агрегаты. Данные конструкции пригодны для работы с любыми магистралями. «Умная» электроника, присутствующая в оборудовании для гибки профильной трубы такого типа, точно рассчитывает необходимое усилие нажатия и угол изгиба;
  • ручные приспособления. Применяются для гибки трубных изделий небольшого диаметра.



Классификация по критерию «способ изгиба». Согнуть деталь можно различными методами. В зависимости от реализованного в конкретном агрегате способа, трубогибы бывают:



  • сегментными.  Оснащаются специальным механизмом, позволяющим протаскивать и одновременно перегибать магистраль под требуемым углом;
  • устройства арбалетного типа. Оборудуются специальным приспособлением, представляющим собой изгибающий элемент;
  • пружинные приспособления. Оснащаются пружинами. С помощью таких станков для гибки профильной трубы можно обрабатывать пластиковые элементы.



Как самому сделать трубогиб для трубы профильного сечения

Чтобы создать такое устройство, вам потребуется ряд электроинструментов, в число которых входят шуруповёрт, болгарка (со шлифовальным и отрезным кругом), а также сварочный аппарат. Прежде, чем приступить к изготовлению приспособления для гибки профильной трубы своими руками все металлические компоненты станка рекомендуется покрыть предварительно антикоррозионной грунтовкой. Так увеличится его срок службы.

Алгоритм сборки агрегата представлен ниже. Для его реализации необходимо иметь представление о том, как будет выглядеть устройство в конечном итоге.



  • Из куска швеллера отрезается подходящий по длине кусок. Он будет служить в качестве опорной пластины каркаса.
  • После этого вытачиваются на токарном станке обоймы подшипников внутри роликов. К опоре в вертикальном положении привариваются два уголка. Их высота 10-15 сантиметров.
  • Из идентичного швеллера выполняется монтаж под валики основной несущей платформы. Её длина должна быть меньше аналогичного параметра нижней опорной пластины на 10 сантиметров.
  • На самом краю верхнего швеллера делается сквозное отверстие. В нём монтируется на резьбовую втулку отрезок недостающей длины данного элемента. Под отрезком размещается домкрат так, чтобы его подъёмник упёрся в регулируемую пластину.
  • Затем к верхнему обрамлению каркаса привариваются предварительно установленные в подшипники 3 ролика. Для поднятия над поверхностью пластины боковых роликов используется уголок, в то время как поднятие на большую высоту центрального ролика выполняется посредством профиля с прямоугольным сечением.
  • Место установки оси вращения – отверстие центрального ролика. К этой оси приваривается приводная ручка. Затем вал соединятся с остальными роликами цепью. Изготовление самодельных станков для гибки профильной трубы без цепи, оставляя в качестве приводного только один ролик, специалисты не рекомендуют. Объясняется это тем, что пробуксовка профиля при прокатке приведёт к снижению КПД. Приводной рычаг лучше оснащать поворачивающейся ручкой.



Сделать такой агрегат недостаточно - работа с самодельными трубогибами для профильной трубы требует владения определёнными навыками. Сегодня гибка выполняется двумя методами – холодным и горячим. Более простой в реализации первый способ, но он считается очень грубым: в месте, где в начале процесса ролик вдавливается в трубу, на профиле остаётся видимая деформация (остальная часть профильной трубы гнётся ровно).

Весьма значительные трудозатраты будут наблюдаться, когда холодным методом обрабатывается изделие с особо толстыми стенками. Тут оптимальный вариант – горячая гибка. Она предусматривает нагрев отрезка трубы на участке начального воздействия. Такой подход повысит пластичность материала, из которого было изготовлено профильное изделие. Источником огня может быть паяльная лампа.

Самый простой вариант

Если создание трубогиба профильной трубы своими руками по вышеописанной методике покажется сложным, самому можно сделать совсем простое приспособление. Речь идёт о конструировании шаблона. Этот вариант подходит для гибки медных и алюминиевых труб, однако обрабатывать на шаблоне стальной профиль достаточно сложно.

Самый простой образец представляет собой деревянную конструкцию. Из массива дерева (его толщина должна превышать диаметр описанной вокруг профиля окружности) вырезается полукруг. Размеры необходимо подбирать с учётом радиуса изгиба. Изготовленный полукруг располагается неподвижно на любой устойчивой поверхности, например, на верстаке, с правой от него стороны крепится упор, с помощью которого будет фиксироваться обрабатываемое изделие. На этом изготовление простейшего из приспособлений для гибки разнообразных профильных труб будет завершено. Сама процедура гнутья выглядит так: профиль помещается в отверстие между упором и шаблоном, затем путём давления на свободный конец трубы ей придаётся нужная конфигурация.

В случае, когда предполагается работа с полимерными трубными изделиями, подобный шаблон можно изготовить из металлических крючков. Их нужно жёстко зафиксировать на деревянной поверхности так, что бы был сформирован полукруг.

Как выбрать промышленный образец

К сожалению, не все домашние мастера могут выкроить время, чтобы изготовить трубогиб своими руками. Вместе с тем, приобретая такой инструмент, рачительный хозяин всегда исходит из принципа разумной необходимости. Агрегат должен решать возложенные на него задачи, не вводя домашнего мастера в неоправданные расходы

Основные критерии при выборе трубогиба ручного типа следующие:

  • производительность. Данный параметр определяет скорость работы механизма;
  • тип привода. Зависит от частоты использования аппарата и объёма работ;
  • максимальные геометрические размеры обрабатываемого профиля. Тут всё понятно.
  • принцип работы агрегата. Определяется спецификой исполняемых операций (сегментный, пружинный, арбалетный).

Особое внимание обратите на габариты инструмента. Их значения зависят от того, планируете ли вы выполнять процедуру реконфигурирования профильной трубы на рабочем верстаке либо у вас есть возможность установить под стационарный блок устойчивую прочную опору.

И знайте: качественный ручной или другой трубогиб для профильной трубы стоить дёшево не может, поскольку в процессе его производства используются прочные дорогостоящие детали. Эксперты рекомендуют останавливать выбор на продукции ведущих производителей, например таких, как Rothenberger (Германия),PROMA Machinery (Чехия), RIDGID (США), Bahco (Швеция) и других компаний. Конечно, стоят они очень недёшево. В частности, цена арбалетного трубогиба от американского бренда RIDGID составляет около 1500 долларов. Поэтому, если работы носят разовый характер, целесообразней такие агрегаты арендовать.

Источник: http://trubamaster.ru

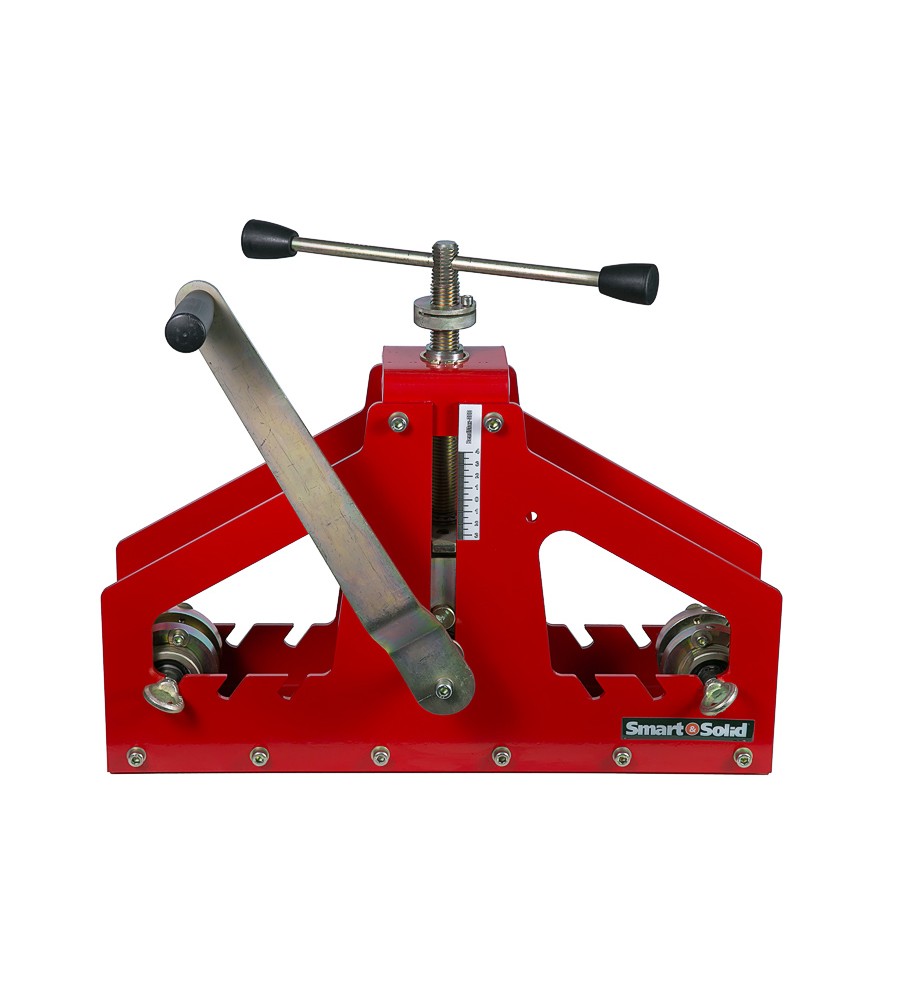

Трубогиб ручной ТР-04

Ручной трубогиб – универсальный станок с для гибки профильных и круглых труб из стали и цветных металлов.

Упрощенные настройки радиуса изгиба и возможность регулировки вальцов под трубы разного диаметра сокращают интервал подготовки к работе.

Трубогиб используется на стройке, в мелкосерийных производственных цехах, мастерских и в частном хозяйстве – на даче, в гараже. Отличается простотой эксплуатации. Комплектуется регулируемыми вальцами, предназначенными для прокатки труб прямоугольного сечения с размером стороны от 15 до 50 мм.

Особенности оборудования
  • Трубогиб позволяет работать с широким спектром профильных труб;
  • В данном профилегибе предусмотрена возможность изменения расстояния между валами, регулировки размера вальцов для проката различных труб на одном комплекте оправок;
  • Возможность изготовления роликов под круглую трубу;
  • Трубогиб произведен в России;
  • Мощная конструкция позволяющая работать с профильной трубой до 50х50х1,5 мм.
Технические характеристики



Вес трубогиба, кг31/33
Упаковка (картонная коробка), мм620х240х380
Минимальный радиус гиба



Материал

Минимальный размер, мм

Минимальный радиус, мм

Квадратная труба

50х50х1,5

800

Прямоугольная труба

50х30х1,5

760

Круглая труба

50

760

Полоса

25х4

254

С-профиль

50х25

760

Комплектация
  • В набор входит регулируемый комплект вальцов для прямоугольных труб до 50х50 мм.

Промышленный трубогиб для профильной трубы

Электрогидравлический промышленный трубогиб (профилегиб) для профильной трубы предназначен для радиусной гибки стального проката и профиля, подходит для интенсивной работы на промышленных предприятиях. Электрический трубогиб позволяет гнуть трубу по заданному радиусу с сохранением геометрических размеров детали, обеспечивает равномерное распределение усилия, наиболее точный угол и радиус изгиба. Использование профильного трубогиба препятствует появлению заломов и сплющивания, это позволяет сохранить все технические качества материала. Промышленный трубогиб может работать с изделиями из разных металлов, в том числе с тонкостенными профильными трубами, а также трубогиб применяется для:

  • труб круглого сечения,
  • швеллеров,
  • двутавров и т.д.

Применение промышленного трубогиба для профильной трубы:

  • Изготовление металлоконструкций (каркасы для теплиц, металлические опоры козырьков крыш, навесы)
  • Прокладка и монтаж трубопроводных систем (изменение формы трубы для обхода препятствий)
  • Тепловое и коммунальное хозяйство
  • Заводы монтажных заготовок
  • Строительство
  • Автомобильная промышленность, СТО
  • Судостроение
  • Нефтехимическая промышленность

Преимущества промышленного трубогиба для профильной трубы:

  • Небольшие размеры, мобильность - электрический трубогиб не займет много места.
  • Широкая функциональность станка для профильной трубы.
  • Позволяет гнуть трубы с точным соблюдением размеров, в итоге дуги получаются абсолютно одинаковыми, их не придется переделывать.
  • Электрический привод исключает необходимость ручного труда, физических усилий для работы с профилегибом не требуется.
  • Надежная устойчивая конструкция, ремонтопригодность трубогиба.
  • Долгий срок службы профилегиба благодаря закаленному металлу, из которого он изготовлен, качественной специальной покраске, контролю качества.
  • Простота эксплуатации и обслуживания - для работы с профильным трубогибом не нужны специальные знания и навыки.
  • Доступная цена - стоимость электрического трубогиба окупится быстро.
  • Настраивается под любой размер профиля.
  • На промышленный трубогиб мы даём заводскую гарантию 3 года!

Видео работы трубогиба

Цена промышленного трубогиба

Актуальная стоимость промышленного трубогиба  в прайс-листе.

Заходи и узнай как мы с братом сделали трубогиб для профильной трубы своими руками

Брутальная конструкция, которую вы видите на фото была сооружена нами прошлым летом за пару вечеров из подручных железяк при помощи сварочного аппарата и, как говорят в народе, такой то матери.

Трубогиб изобретался на ходу без предварительного чертежа , с перекурами, анекдотами и вынужденными техническими перерывами на поиск в бездонных гаражных закромах очередной подходящей железки (к слову, самая затратная по времени и нудная процедура). Задача

Началось все с того, что нам до смерти надоело ежегодно реанимировать старую покосившуюся теплицу из подгнивших оконных рам и волевым решением она была довольно бодро демонтирована.

После визита в организации, которые изготавливают теплицы под ключ, от покупки готовой отказались - слишком хлипкой показалась конструкция, но форма "капелька" нам приглянулась и новую решили соорудить самостоятельно с аркой типа "капля" рассчитанной, как гласит рекламный буклет, на максимальные снеговые и ветровые нагрузки.

Вот зачем нам понадобился трубогиб

В отдельной статье пошагово расписан процесс изготовления теплицы из загнутой на радиус профильной трубы 25x40. Чтобы посмотреть как мы делали теплицу нажмите здесь >>>

Детально процесс сборки трубогиба на фото не зафиксирован. Когда один работает сварочным, а второй языком болгаркой или фиксирует в нужном положении очередную деталь , то отвлекаться на фотографирование не с руки. Тем не менее, при взгляде на готовое изделие и после чтения пояснений приведенных в данном тексте, последовательность сборочного процесса должна быть очевидна.

Устройство самодельного ручного трубогиба для профильной трубы

Мы остановились на этом варианте, но ниже в статье будет предствлена ещё одна конструкция заслуживающая внимания.

  1. Основание (швеллер).

  2. Стойки (уголки).

  3. Каркас из уголков.

  4. Вальцы (в нашем случае из шпилек). Верхний ролик с воротком.

  5. Петля.

  6. Домкрат (обычный автомобильный) в роли толкателя.

Как сделать? Пояснения к нашей самоделке

Первым делом мы подобрали надежное основание - толстостенный швеллер длиной 0.8м.

Верхняя часть конструкции собиралась из уголков (на фото справа). В качестве роликов приспособили отрезки толстостенной металлической трубы (на фото слева).

Лучше под рукой ничего не нашлось и в качестве осей использовались шпильки большого диаметра. Решение неудачное, поскольку на месте срезанных болгаркой витков резьбы остаются неровности, которые создают дополнительную нагрузку при вращении.

Предпочтительно использовать полноценные валы (например от велосипедной каретки) и посадить их на подшипники.

Направляющая была сформирована отрезками уголка с одной стороны. И ограничителем в виде болта вкрученного в приваренную к конструкции гайку. Профтруба длиной 6м при гибке будет немного играть винтом и возможность регулировать расстояние путем вращения болта в резьбе здесь приходится очень кстати.

Вороток смастерили из уже знакомых нам: шпильки, стальной трубки и забитого в отверстие П-образного профиля (см. фото).

На центральный ролик наварены тычки, чтобы заготовка не проскальзывала. Иногда труба буксовала и с ними. В таком случае приходилось приопускать домкрат, чтобы уменьшить натяг и делать один лишний проход.

В процессе было выполнено улучшение - приварены продольные и поперечные опоры для повышения устойчивости профилегиба. На них удобно положить прямые, еще не согнутые трубы, которые будут работать как противовес.

Процесс гибки

Здесь все просто. Между роликов заправляем трубу, вращением домкрата подаем подвижную часть вверх задавая тем самым необходимый радиус. Подкручиваем болт направляющей о котором мы говорили выше. И вращаем рукоятку с предсказуемым результатом:

Когда закончили с первой трубой делаем риску - метку для того, чтобы понимать до какого радиуса гнуть следующую трубу.

Рекомендации основанные на собственной практике

  • Чтобы загнуть партию труб с минимальной погрешностью, целесообразно использовать риску -отметку как приблизительный визуальный ориентир и дополнительно подсчитывать количество поворотов (качков) домкрата и количество протяжек трубы в каждую сторону. Точность вырастает в разы!

  • Выполняйте гибку с малым углом и в несколько проходов. Иначе трубогиб заминает железо. Да и физически крутить очень тяжело.

  • Погрешности радиусов полученные при гибке можно устранить при сборке самой теплицы. На этапе монтажа поперечных ребер жесткости помощник берет рычаг и поджимает дугу. Вы прихватываете на сварку.

  • Не увлекайтесь и не перегибайте! Разгибать трубу с которой перестарались - занятие очень неблагодарное. Лучше не полениться и лишний раз свериться с шаблоном или отметкой.

  • Очень упрощает работу периодическое впрыскивание смазки, в нашем случае использовалась обычная силиконовая, а когда баллон закончился, то WD-40.

Выводы и результаты

Как видите, без специальных знаний, сложного оборудования и в короткий срок можно собрать в домашних условиях бюджетный трубогиб для гибки профильной трубы с точностью достаточной для возведения построек на приусадебном участке.

С помощью данного приспособления была согнута 6-ти метровая профтруба 40х25 в количестве 7 шт. результат частично виден на фото:

По времени у одного человека работа заняла примерно полдня, т.к. вращение рукоятки потребовало физических усилий.

Для снижения усилия гибки в промышленных условиях труба в месте гиба нагревается токами высокой частоты ТВЧ или внутри заготовки создается внутреннее гидростатическое давление.

В нашем случае все проще. Используем смазку и крууутим.

Если у вас остались вопросы, то можете написать нам в социальной сети или на e-mail, которые можно найти на странице "О сайте".

Следующее видео наглядно демонстрирует устройство работающее по аналогичному принципу.

Ещё одна конструкция заслуживающая внимания

Если вы внимательно изучали вопрос приспособлений для гибки, то наверняка уже видели этот механизм. Здесь деформация трубы происходит за счет усилия, которое создает прижимной ролик.

По этому чертежу изготавливается самый дешевый промышленный вариант, который можно приобрести в строительном магазине.

Среди самоделок изготовленных по этому принципу встречаются варианты с цепной передачей, через которую вращение передается на оси всех роликов. Существенный плюс в том, что на любую ось можно приспособить электрическую дрель и протяжку трубы осуществлять без применения физических усилий.

Посмотрите, как люди умудряются гнуть по две трубы за один проход!

Образцы изделий изготовленных с помощью гнутой трубы

А как вам это?

Изумительные светильники можно собрать своими руками из обычной металлической трубы? Удивить гостей под силу каждому! Вдохновение здесь >>>

Трубогиб для профильной трубы своими руками - схема, чертежи, видео

Гибка профильных труб - распространенная процедура, для выполнения которой используется специальное устройство - трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт.Ограничивает применение устройств, изготовленных в производственных условиях, и то, что они стоят недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибких профильных устройств, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций.Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена ​​рама устройства.

Очень часто станок для гибки профильных труб с роликами, выполненными из древесины или полиуретана. Выбирая такие материалы, следует прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, понимать, по какой технологии происходит такой процесс.Как правило, в трубах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждений трубы.

сделать загиб на профильной трубе при помощи такого приспособления, чтобы ее вставить между роликами трубогиба и повернуть ручку. Использование простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

  • обычный домкрат;
  • металлические профили и полка, необходимые для изготовления каркаса;
  • пружины, отличающейся высокой прочностью;
  • валы в количестве 3-х штук;
  • приводная цепь;
  • ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, сверху на нее опускается третий, создавая усилие усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

сделать устройство для изготовления труб изгиба профильных, выполнить следующие процедуры.

  • Подготовить надежный каркас, элементы которого выполняются при помощи сварки и болтовых соединений.
  • По предварительнленному чертежу установить ось вращения и сами валы. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
  • Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
  • Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящеее.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно.

  • На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки.Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
  • Затем в кольцах необходимо просверлить отверстия, необходимые для изготовления пазов и нарезания резьбы.
  • Теперь необходимо сделать полку, для чего использовать швеллер, в котором также необходимы сверлят отверстия и нарезают резьбу, требуемые при помощи прижимного вала.
  • Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего использовать сварку и болтовые соединения. В первую очередь выполняет монтаж каркаса, который служит и ножками трубогиба.
  • Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб установить боковые опорные валы, на один из которых крепится ручка.
  • Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

  • прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
  • монтаж прижимного осуществляется по следующей схеме: вал устанавливается на полку, к установке приварены гайки для пружины, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
  • натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
  • при закручивании звездочек при изготовлении шпонки, которые изготавливают из гровера;
  • приводную ручку для гибочного станка делают с проворачивающейся трубкой;
  • домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно взять следующие элементы:

  • домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
  • башмак;
  • ролики в количестве 2–3 штук;
  • мощный металлический швеллер;
  • из пластины толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который поднимает его, давящий на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно и извлечь трубу из трубогиба, проверить ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Для того, чтобы изготовить гидравлическое гибочное устройство для профильных труб, фото которого можно найти в интернете, выполнить без проблем выполнить процедуры.

  • По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
  • На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого приспособления закрепляют болтами и устанавливают на него приводную ручку.
  • Самое главное - найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать свою рабочую часть. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками.Башмак устанавливаетют ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
  • Для фиксации роликов и башмака используются болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще рекомендациями.На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую ​​операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

  • холодным;
  • горячим.

Очередная вариация с домкратом

Холодный - это самый простой способ гибки, используемого для труб, изготовленных из пластичных материалов.Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы улучшите радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше выполнить такую ​​операцию с использованием шаблона, который изготавливается из древесины.Даже простейший ручной трубогиб с использованием такого профиля позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Оценка статьи:

Загрузка ...

Поделиться с друзьями:

Трубогиб - Ручной инструмент - OLX.ua

5000 грн.

Договорная

Иршава Вчера 22:31

Трубогиб ручной, электрический, гидравлический трубогибочный станок

Принцип работы гибочного станка Blacksmith MB32-25

Вы должны включить Flash плеер, чтобы просматривать это видео

Ручной трубогиб Blacksmith M07-TG

Вы должны включить Flash плеер, чтобы просмотреть это видео

Ручной трубогиб Blacksmith MTB30-40

Вы должны включить Flash плеер, чтобы просмотреть это видео

Ручной трубогиб Smart & Solid BendMax-300

Вы должны включить Flash плеер, чтобы просмотреть это видео

Ручной трубогиб Blacksmith MTB10- 40_1

Вы должны включить Flash плеер, чтобы просматривать это видео

Ручной трубогиб Smart & Solid BendMax-300. Обзор

Вы должны включить Flash плеер, чтобы просматривать это видео

Обзор трубогиба для нержавеющей стали RIDGID

Вы должны включить Flash плеер, чтобы просматривать это видео

Трубогиб ручной двухсторонний Stalex M 07 TG

Вы должны включить Flash плеер, чтобы просматривать это видео

Гидравлический трубогиб MATRIX 181335

Вы должны включить Flash плеер, чтобы это просматривать видео

Обзор ручных трубогибов RIDGID

Вы должны включить Flash плеер, чтобы просмотреть это видео

Ручной трубогиб Blacksmith MTB10-40.Сравнение с трубогибами других

Вы должны включить Flash-плеер, чтобы просматривать это видео

Гидравлический трубогиб Blacksmith EPB-10 в работе

Вы должны включить Flash плеер, чтобы просматривать это видео

Обзор ручных гидравлических трубогибов Rothenberger

. включить Flash плеер, чтобы просматривать это видео

Обзор ручных трубогибов Rothenberger

Вы должны включить Flash плеер, чтобы просматривать это видео

Рычажный гидравлический трубогиб Blacksmith 10 HPB-1000

Вы должны включить Flash плеер, чтобы просмотреть это видео

Ручной трубогиб Blacksmith BendMax-200 в работе

Вы должны включить Flash плеер, чтобы просматривать это видео

Обзор гибкого станка Stalex TR-10

В ы должны включить Flash плеер, чтобы просматривать это видео

Принцип работы ручного трубогиба Smart & Solid BendMax 300

Вы должны включить Flash плеер, чтобы просматривать это видео

Гидравлический трубогиб Blacksmith MPB-10 в работе

Вы должны включить Flash плеер, чтобы просмотреть это

Гидравлический ручной трубогиб Stalex HB-10

Вы должны включить Flash плеер, чтобы просматривать это видео

Гидравлический ручной трубогиб Stalex HB-12

Вы должны включить Flash плеер, чтобы просмотреть это видео

Обзор гидравлического трубогиба STELS 18115

Вы должны включить Flash плеер, чтобы просматривать это видео

Гидравлический электромеханический станок Stalex EHB-10

Вы должны включить Flash плеер, чтобы просматривать это виде о

Ручной трубогиб Stalex MY-22

Вы должны включить Flash плеер, чтобы просматривать это видео

Как спустить воздух с гидравлической трубогиба RIDGID

Вы должны включить Flash плеер, чтобы просматривать это видео

Гидравлический трубогиб Stalex HTB-1000

Вы должны включить Flash плеер, чтобы просматривать это видео

Электрический трубогиб Blacksmith TG3

Вы должны включить Flash плеер, чтобы просматривать это видео

Обзор гидравлического трубогиба Stalex HTR-40

Вы должны включить Flash плеер, чтобы просмотреть это видео видео

Трубогибочный гидравлический ручной станок Stalex HB-8

Вы должны включить Flash плеер, чтобы это просматривать видео

Ручной трубогиб Blacksmith BendMax-200

Вы д олжны включить Flash плеер, чтобы просматривать это видео

Ручной трубогиб Blacksmith MTB10-40

Вы должны включить Flash плеер, чтобы просматривать это видео


Трубогиб для профильной трубы своими руками. Особенности и классификация

Трубогиб входит в число необходимых в домашнем хозяйстве приспособлений. С его помощью можно согнуть трубы для канализации, водостоков, изготовить несущий каркас для теплиц и выполнить много других аналогичных работ. Многие домовладельцы используют агрегаты, выпускаемые современной промышленностью, однако стоят эти станки очень недёшево. Экономически выгоднее будет изготовить трубогиб для профильной трубы своими руками.

Особенности и классификация трубогибов

Прежде всего, необходимо знать для чего нужно данное оборудование.Как следует из названия, трубогиб помогает изогибнуть трубную деталь (она может быть изготовлена ​​из разного материала - алюминия, пластика, стали). Угол загиба проводится в самом широком диапазоне - 0… 180 градусов. При изготовлении трубогиба для профильной трубы своими руками неоценимую помощь оказут профессиональные схемы и чертежи.

В качестве критерия для классификации промышленного назначения выступают тип привода и способ изгиба.

Классификация агрегатов по типу привода.Существуют следующие виды данных устройств:

  • станки гидравлические. Бывают ручными и стационарными. С их помощью можно гнуть трубную деталь диаметром до 3 дюймов. Гидравлические трубогибы широко используются в производственной сфере;
  • электромеханические агрегаты. Данные конструкции пригодны для работы с любыми магистралями. «Умная» электроника, присутствующая в оборудовании для гибки профильной трубы такого типа, рассчитывает необходимое усилие на угол изгиба;
  • ручные приспособления.Применяются для гибки трубных изделий небольшого диаметра.

Классификация по критерию «способ изгиба». Согнуть деталь можно различными методами. В зависимости от реализованного в конкретном агрегате способа, трубогибы бывают:

  • сегментными. Оснащаются специальным механизмом, позволяющим протаскивать и одновременно перегибать под необходимым углом;
  • устройство арбалетного типа. Оборудуются специальным приспособлением, представляющим собой изгибающий элемент;
  • пружинные приспособления. Оснащаются пружинами. С помощью таких станков для гибки профильной трубы можно обрабатывать пластиковые элементы.

Как самому сделать трубогиб для трубы профильного сечения

создать такое устройство, в число которых входят шуруповёрт, болгарка (со шлифовальным и отрезным кругом), а также сварочный аппарат.Прежде чем приступить к приспособлению для гибки профильной трубы своими руками все металлические компоненты рекомендуется покрыть антикоррозионной грунтовкой. Так увеличится его срок службы.

Алгоритм сборки агрегата представлен ниже. Для его реализации необходимо представить себе, как будет выглядеть устройство в конечном итоге.

  • Из куска швеллера отрезается подходящий по длине кусок.Он будет служить в качестве опорной пластины каркаса.
  • После этого вытачиваются на токарном станке обоймы подшипников внутри роликов. К опоре в вертикальном положении привариваются два уголка. Их высота 10-15 сантиметров.
  • Из идентичного швеллера выполняется монтаж под валики основной несущей платформы. Её длина должна быть меньше аналогичного параметра нижней опорной пластины на 10 сантиметров.
  • На самом краю верхнего швеллера сквозное сквозное отверстие.В нём монтируется на резьбовуютулку отрезок длины длины элемента. Под отрезком размещается домкрат так, чтобы его подъёмник упёрся в регулируемую пластину.
  • Затем к верхнему обрамлению каркаса привариваются установленные в подшипниках 3 ролика. Для поднятия над пластинами боковых роликов используется уголок, в то время как поднятие на большую высоту центрального ролика выполняется посредством профиля с прямоугольным сечением.
  • Место установки оси вращения - отверстие центрального ролика.К этой оси приваривается приводная ручка. Затем валятся соединятся с остальными роликами цепью. Изготовление самодельных станков для гибки профильной трубы без цепи, оставляя в качестве приводного только один ролик, специалисты не рекомендуют. Объясняется это тем, что пробуксовка профиля при прокатке приведёт к снижению КПД. Приводной рычаг лучше оснащать поворачивающейся ручкой.

Сделать такой агрегат недостаточно - работа с самодельными трубогибами для профильной трубы требует владения определенными навыками.Сегодня гибка выполняется двумя методами - холодным и горячим. Более простой в реализации способа, но он считается очень грубым: в месте, где в начале процесса ролик вдавливается в трубу, на профиле остаётся видимая деформация (остальная часть профильной трубы гнётся ровно).

Весьма большие трудозатраты будут наблюдаться, когда холодным методом обрабатывается изделие с особо толстыми стенками. Тут второй вариант - горячая гибка. Она предусматривает нагревка трубы на участке начального воздействия.Такой подход повысит пластичность материала, из которого было изготовлено профильное изделие. Источником огня может быть паяльная лампа.

Самый простой вариант

Если создание трубогиба профильной трубы своими руками по вышеописанной методике покажется сложным, самому можно сделать совсем простое приспособление. Речь идёт о конструировании шаблона. Этот вариант подходит для гибки медных и алюминиевых труб, однако обрабатывать на шаблоне стальной профиль достаточно сложно.

Самый простой образец представляет собой деревянную конструкцию. Из массива дерева (его толщина должна быть диаметр описанной вокруг профиля окружности) вырезается полукруг. Размеры необходимо подбирать с учётом радиуса изгиба. Изготовленный полукругруг установленно на любой устойчивой поверхности, например, на верстаке, с правой от него стороны крепится упор, с помощью которого будет фиксироваться обрабатываемое изделие. На этом изготовление простейшего из приспособлений для гибки разнообразных профильных труб будет завершено.Сама процедура гнутья выглядит так: профиль помещается в отверстие между упором и шаблоном, затем путём давления на свободный конец трубы ей придаётся нужная конфигурация.

В случае, когда трубная работа с полимерными изделиями, подобный шаблон можно изготовить из металлических крючков. Их нужно жёстко зафиксировать на деревянной поверхности так, что бы было сформирован полукруг.

Как выбрать промышленный образец

К сожалению, не все домашние мастера могут выкроить время, чтобы изготовить трубогиб своими руками.Вместе с тем, приобретая такой инструмент, рачительный хозяин всегда исходит из принципа разумной необходимости. Агрегат должен решать возложенные на него задачи, не вводя домашнего мастера в неоправданные расходы

Основные при выборе трубогиба ручного типа следующие:

  • производительность. Данный параметр определяет скорость работы механизма;
  • тип привода. Зависит от частоты использования и аппарата объёма работ;
  • максимальные геометрические размеры обрабатываемого профиля.Тут всё понятно.
  • принцип работы агрегата. Определяется спецификой исполняемых операций (сегментный, пружинный, арбалетный).

Особое внимание на габариты инструмента. Их значения зависят от того, что планируется выполнить проектирование профильной трубы на рабочем месте верстаке либо у вас есть возможность установить под стационарный блок устойчивую прочную опору.

И знайте: качественный ручной или другой трубогиб для профильной трубы стоить дёшево, поскольку в процессе его производства используются прочные дорогостоящие детали.Эксперты рекомендуют останавливать выбор на продукции ведущих производителей, например, как Rothenberger (Германия), PROMA Machinery (Чехия), RIDGID (США), Bahco (Швеция) и других компаний. Конечно, стоят они очень недёшево. В частности, цена арбалетного трубогиба от американского бренда RIDGID составляет около 1500 долларов. Поэтому, если работы носят разовый характер целесообразней такие агрегаты арендовать.

Источник: http://trubamaster.ru

Трубогиб - Инструменты - OLX.кз

Нур-Султан (Астана), Сарыаркинский район 28 янв.

Нур-Султан (Астана), Сарыаркинский район 28 янв.

Нур-Султан (Астана), Алматинский район 24 янв.

Шымкент, Абайский район 23 янв.

Актау, 29 21 янв.

72 000 тг.

Договорная

г. Алматы, Жетысуский район 17 янв.

Атырау, Авангард 15 янв.

275 000 тг.

Договорная

г. Алматы, Жетысуский район 12 янв.

Усть-Каменогорск, 45-я аптека 12 янв.

Мангистау 7 янв.

280 000 тг.

Договорная

г. Алматы, Жетысуский район 7 янв.

90 000 тг.

Договорная

Трубогиб своими руками, схемы, чертежи для трубогиба профильной трубы

.

Трубы, имеющие квадратное, прямоугольное или овальное сечение - называют профильными.Чтобы собрать трубогиб своими руками необходимо выяснить какой трубой вы собираетесь работать и уже отталкиваясь от профиля трубы собирать трубогиб.

теплица из гнутых труб


При строительстве навесов, малых архитектурных форм, теплиц - такой материал используется ничуть не реже, чем традиционная труба. Строители отдают предпочтение такому сечению по причине плоских поверхностей, на которые удобно крепить кровельный материал. Да и внешний вид такой гигантский респектабельнее.

В обработке профтруба не сложнее, чем круглая, однако при ее сгибании следует некоторые особенности.

Как согнуть профильную трубу - простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого метода например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, особенно мелкой речной. Песок общественно просеивается и сушится.Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг требуемой формы.

Вместо дорна песок

При необходимости место сгиба можно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус - труба сложится, как карточный домик.

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно.Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда.

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5% меньше сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, сомкнутые края вырезоваться любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного прочности небольшой прочности.

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

Изгиб профильной трубы

В промышленных масштабах профилированный погонаж гнут с помощью станков, многие их оснащенные ЧПУ.Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с большим сечением и малыми радиусами изгиба.

ручной трубогиб

Профильный трубогиб своими руками вальцовочного типа

Установка может быть как переносной, так и стационарной. Привод обеспечивается мускульной силой или при помощи электродвигателя с редуктором.

Самодельный трубогиб

Принцип действия ручного трубогиба один - профтруба опирается на разнесенные упоры-катки, между ними находится упорный ролик, который давит на заготовку.

Профиль протягивается по горизонтали, попутно изгибаясь по заданному радиусу. Схема раскрывает конструкцию и основные узлы приспособления.

Ролики для трубогиба могут быть цилиндрическими или с проточкой, это зависит от размера и характеристик заготовки. Плоский и широкий профиль удобно прокатывать по ровным каткам, узкий и высокий требует направляющих проточек.

Наиболее популярны универсальные ролики. На цилиндрическое основание при необходимости надеть направляющие бортики-шайбы.

Самодельные трубогибы чаще всего изготавливают именно на этой базе конструкции. Они подходят для профтрубы практически любого размера и не требуют дорогостоящих элементов при сборке.

Все детали, за исключением вальцов, можно найти в своих запасниках. Чертеж ручного трубогиба наглядно демонстрирует простоту конструкции.

Большинство домашних мастеров пользуются ручным приводом, поскольку скорость при таких работах не нужна. Однако если нужно изготовить большой погонаж гнутой профтрубы - используется механизация.

Применив простой цепной редуктор и мощную дрель, можно выйти на промышленный уровень производства гнутого профиля.

Работа с трубогибом

Пусть вас не пугает сложность изготовления и поиски необходимых комплектующих. Стоимость услуг по изготовлению заготовок из профтрубы настолько высока, что изготовление самодельного устройства ощутимо сэкономит ваши средства. Обилие самодельных вариантов станков профилегибов лишь подтверждает эти слова.

Трубогиб сделанный своими руками легко сгибает квадратную трубу

Например, вот конструкция, изготовленная из списанного и выброшенного промышленного электрооборудования. Двухвальный редуктор распилен пополам, и послужил в роли опорных роликов.

Понижающая часть соединена с трехфазным электродвигателем, на котором переделан пусковой механизм под однофазное питание.

Оба вала синхронизированы мотоциклетной цепью и шестернями от того же байка. Упорный ролик в действие с помощью обычного «жигулевского» ромбовидного домкрата. Станок получился настолько удачным, что обгоняет по производительности заводские аналоги. А затраты - пару поллитровок за работу сварщика.

На видео мастер рассказывает о размерах самодельного трубогиба для профильной трубы. Ручной трубогиб сделан своими руками из подручного материала, что найден был в сарае и получился достаточно качественно. в процессе работы труба получается ровно по дуге и ее не ведет «винтом».

Рычажный трубогиб для профиля

Гнуть профильную трубу на малых радиусах не так просто, как круглую. Не помогает даже прогрев или заполнение полости песком.Это связано с особенностью геометрии.

Плоским боковым стенкам невозможно согнуться, не образовывая разрывов, а внутренняя плоскость внутреннего радиуса складывается гармошкой, распирая профиль по сторонам.

Поэтому радиус изгиба профиля значительно больше, чем простой трубы.

Однако и для таких заготовок существуют рычажные рычаги малого радиуса, работающие по принципу обкатки. Профиль как бы наматывается на шаблон заданного радиуса, прижимаясь при помощи направляющего ролика, установленного на рычаге.Хитрость в профиле ролика-шаблона.

В середине выемки находится выступающая часть, которая вдавливает плоскость внутреннего радиуса в полость профиля.

заводской рычажный трубогиб

За счет этого снимается напряжение на стенках, весь «лишний» металл уходит вовнутрь, не портя внешний вид заготовки. Тоже самое происходит и с плоскостью внешнего радиуса, только для этого не нужны специальные ролики. Вступает в силу геометрии профиля.

схема обкатки профильной трубы

Еще один способ гнуть профиль с малым радиусом - обкаточный трубогиб с направляющей.

Шаблон как бы прокатывается вдоль ответной части станка, постоянно контролируя состояние профиля. При таком способе геометрии заготовки максимально сохраняется. Качество сгиба возрастет.

Однако такой способ применения лишь в промышленных условиях с применением мощных редукторов или гидравлических приводов.

ВАЖНО! Сгибание профтрубы на малый радиус, возможно или на квадратном профиле или на широкой прямоугольного сечения.Вертикально расположенную профтрубу на такие радиусы гнуть не разрешено.

Если возникнет необходимость закругления по узкой стороне - тогда вырезать сектор болгаркой и затем варить швы (см. Начало статьи).

На самом деле, сгибать профильную трубу на маленькие радиусы приходится не часто. Необходимо помнить, что профиль теряет прочностные качества в месте сгиба. Поэтому при создании конструкций, в которых применяются углы, близкие к 90 градусам - лучше разрезать заготовку и сварить ее под нужным углом.

Холодная ковка

Еще одна область применения малых радиусов - изготовление фигурных украшений.

козырек из согнутых трубогибе труб

Технология носит название «холодная ковка» . Приспособления для этого вида работ можно приобрести в магазине или также изготовить самому. Широкого применения таких устройств нет, однако если вы освоите технологию - можно украсить свой загородный дом оригинальными элементами из банального квадратного профиля.

Воспользовавшись советами из настоящего - вы расширите свой мастеровой диапазон и сэкономите денежные средства.

Примеры из жизни на тему: как я сделал трубогиб собственными руками
