Трубогиб своими руками для профильной трубы видео: Трубогиб для профильной трубы своими руками: чертежи с фото и видео-инструкциями

alexxlab | 23.03.2023 | 0 | Разное

Содержание

Теплица из профильной трубы своими руками видео

Размеры сечения профильной трубы, используемой в той либо другой конструкции, определяются функциями, возложенными на профиль: чем прочнее должен быть каркас, тем большее сечение употребляется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки частей конструкции — 20х20 мм.

#video_insert_place

Если избранная конструкция каркаса из профильной трубы имеет полукруглую форму, следует учесть, что при извиве трубы основная нагрузка ляжет на края трубы, при всем этом середина профиля остается не подвержена деформации. В этом смысле, профильные трубы с фуррором используют для арочных конструкций. Вопрос только в наличии специального устройства для извива труб (трубогибе). Необходимо подчеркнуть, что при ручном извиве получить геометрически верную форму дуги достаточно трудно.

#video_insert_place

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход сдвинут относительно центра, что предполагает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого локального климата.

Каркас оранжерейной постройки является главным несущим элементом и просит кропотливого скрепления деталей конструкции меж собой с помощью разъемных болтовых соединений либо посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

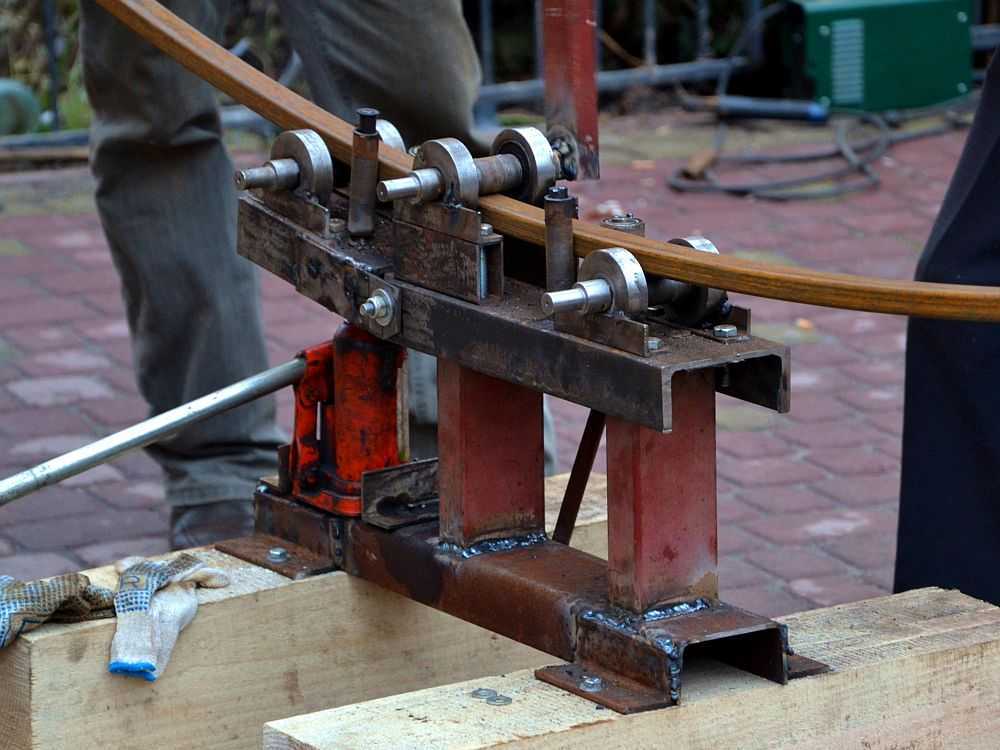

Трубогиб для профильной трубы своими руками

Отзывы:

Александр Коновалов пишет: а по моему нуждается в дороботке…петли бы приварить снизу швелера да как быть с большим диаметром?…шо то всетаки надо переделать…

Олександр Саволюк пишет: Толково и просто молодец!

Сергей Нечаев пишет: все просто,молодец,подскажите размер подшипников

ilnaz arslanov пишет: Здравствуйте, имеет ли значение расстояния между роликами?

Beetle Zhukoff пишет: Можно было метки на петле делать и без штыря обойтись)

Каждая из них имеет свои преимущества перед стандартными двускатными или арочными теплицами. Также интересен вариант с односкатной крышей, особенно, если есть возможность разместить ее скатом на юг. Несколько градусов ранней весной в солнечный день такая крыша добавит точно.

Понятно, что использование поликарбоната в качестве покрытия теплицы обеспечивает ее функционирование в протяжении определенного количества лет. А какого? Производители недорогих теплиц говорят о сроке в 10 и поболее лет. При всем этом производители используемого на них поликарбоната отводят своему материалу срок службы в 6 – 8 лет. Кто-то не совсем прав.

Лист прикладываем к каркасу, так, чтобы солнцезащитная плёнка оказалась снаружи. По периметру контакта с каркасом обязательно прокладываем полоску уплотнительной ленты либо промазываем силиконовым герметиком. Отмечаем места под отверстия диаметром 8-10 мм и просверливаем их дрелью на малых оборотах. Фиксацию выполняем на болты или саморезы по углам листа в нижней и верхней его части. Важно соблюсти отступ от угла на 3-4 см, чтобы он не откололся.

Затем просверливаем остальные отверстия и проводим окончательное закрепление листа.

Поликарбонатные листы можно крепить также и на специальные профиля. Для этого крепежи устанавливают на основном каркасе на шурупы, а затем вставляют листы поликарбоната в специальные проёмы. Такой способ крепления будет не только лишь надёжным, а и сократит время монтажа обшивки.

Трубогиб для профильной трубы своими руками.

Отзывы:

Кальтер Брунер пишет: А НА РЕБРО КАК ОН ГНЁТ 40*20 ИЛИ 50*30???????

Сергей Польза пишет: Хоть бы не позорились этой трубой.

Олександр Багдасарян пишет: судя по лицу Сергея трубу гнули на нем.

Женек Рембов пишет: станок красивый а он гнет трубу 25х50

Дмитрий Пресн пишет: Здравствуйте Дмитрий куда вам можно написать,хотел задать вам не которые вопросы по размерам и не которым деталям

Трубогиб для профильной трубы своими руками

Изготовить трубогиб своими руками непросто, но вполне возможно, внимательно следуя изложенной ниже инструкции.

Мы настоятельно рекомендуем перед началом работы иметь перед глазами чертеж будущего агрегата. В противном случае конечный результат может вас удивить. Если чертежей нет — не беда, возможно вы сможете изготовить трубогиб по фотографиям и видео, размещенным в нашем подробном мастер-классе.

Содержание статьи:

Пошаговая инструкция по изготовлению своими руками
Видео-обзор: Трубогиб для профильных труб своими руками
Схемы и чертежи для изготовления

Пошаговая инструкция по изготовлению своими руками

Из стальных листов вырезаются две одинаковые заготовки, и в них дрелью просверливаются отверстия для монтажа прокаточных колесиков. Два нижних ролика будут установлены стационарно, и для них просверливаются отверстия по диаметру оси, на которую они будут надеты. Верхний ролик должен быть подвижным, поэтому для его установки электролобзиком выпиливается продольное отверстие, как на фото.

Чтобы заготовки получились одинаковые, их можно вырезать и сверлить в них отверстия одновременно, скрепив листы двусторонним скотчем. Для подвижного ролика отверстие сначала сверлится дрелью в двух крайних точках, а пространство между ними выбирается электролобзиком. В отверстия на одной из пластин вставляются болты, на них надеваются ролики, приспособленные из канатных шкивов, а сверху надевается вторая пластина. Между колесиками и стенками корпуса на болты надеваются шайбы, которые будут фиксировать ролики, и в тоже время не дадут им зажаться между двумя плоскостями. С обратной стороны на болты накручиваются гайки.

В результате получается вот такая конструкция — это основной узел нашего механизма.

Теперь к нижней части привариваем основание. Оно должно быть достаточно широким, чтобы ручной трубогиб обладал устойчивостью. В верхней части между стенками, по центру над подвижным роликом, привариваем гайку для прижимного болта.

Далее изготавливаем П-образную деталь с расстоянием между стойками, равным расстоянию между пластинами, включая их толщину. В нижних частях детали просверливаем отверстия для крепления к корпусу трубогиба — она будет привинчиваться на осевой болт подвижного колесика. В верхней части П-образной детали просверливается отверстие для прижимного болта.

Теперь к шляпке прижимного болта приваривается рычаг, и он вставляется в отверстие П-образной детали и монтируется на корпус.

Готовый механизм для устойчивости фиксируется к столу при помощи струбцин, а по окончании работы просто снимается.

Стальные пластины можно заменить более мягкими дюралюминиевыми, но в этом случае их нужно укрепить боковыми ребрами жесткости.

К содержанию ↑

Видео-обзор: Трубогиб для профильных труб своими руками

На трубогибе этой несложной конструкции можно прокатывать не очень жесткие трубы вручную. Но если возникнет необходимость изогнуть профильную трубу со стенкой более 2 мм, к трубогибу легко приделать ручку. К содержанию ↑

Схемы и чертежи для изготовления

Приступая к изготовлению даже самой простой конструкции, нужны предварительные расчеты, которые облегчат работу. Сделать их человеку без специальной подготовки не по силам. А вот если есть уже готовые чертежи или схема, для знающего мужчины не составит труда собрать несложное устройство, в том числе и трубогиб для профильной трубы своими руками. Мы рекомендуем воспользоваться чертежами, к которым приложены подробные описания по изготовлению трубогибных приспособлений.

Схема одного из трубогибов, который можно сделать в домашних условиях не уступающий заводскому.

Это пример чертежа, более полную его версию можно приобрести тут.

Изготовление механизма своими руками обходится намного дешевле, чем цена его аналога заводского производства.

Материалы для изготовления трубогиба:

Стальной или дюралевый лист для корпуса и основания.
Ролики диаметром 15 — 20 см (3 штуки).
3 болта для осей. 3 гайки на них и 6 шайб.
1 прижимной болт с гайкой.
Стержень для рычага.
П-образная деталь.

Инструменты:

Электролобзик.

Электродрель.
Сварочный аппарат.
Рожковые ключи.

Читайте также:

Трубогиб для профильной трубы: Цена
Утеплитель для труб энергофлекс
Заточный станок для цепи бензопилы

Простой в использовании трубогиб

Перейти к основному содержанию

Кен Мюррей

Huth Ben Pearson International LLC .

.. стремится помочь производителям труб добиться успеха. Huthbenders.com

Опубликовано 1 апреля 2016 г.

+ Подписаться

Простой в использовании трубогиб

Компрессионный трубогиб — чрезвычайно мощный и универсальный инструмент, но многие, кто никогда им не пользовался, не в полной мере понимают, насколько он прост в использовании. Когда мы заставляем людей делать свой первый изгиб, запугивание, как правило, исчезает, и появляется энтузиазм делать больше!

У машины есть два конца… конец для гибки и конец для формирования концов. Мы сосредоточимся на изгибающемся конце, чтобы показать, насколько прост этот инструмент. Есть 3 вещи, которые вам нужно знать заранее: расстояние между изгибами, ориентация желаемого изгиба и глубина желаемого изгиба.

Отметьте расстояния с помощью маркера : Отметьте на трубе места, где должны быть изгибы, работая слева направо.

Теперь включите трубогиб… вы почти готовы к работе : Нанесите смазку и установите трубу в зажимы.

Установка поворотного диска для сохранения ориентации: Перед 1-м изгибом установите поворотный диск на дальнем правом конце трубы на ноль, чтобы вы могли ориентироваться по мере прохождения нескольких изгибов на каждой трубе. Это особенно важно, если вы используете карты программ гибки.

Выберите Радиус изгиба : Меньшие радиусы дают более крутые изгибы, большие радиусы более щадящие. Обычно в меньших трубках используется меньший радиус (в больших трубах используется больший радиус) с минимальным 1,5-2-кратным наружным диаметром трубки.

Изгиб на нужную глубину: Каждый гибочный станок имеет индикатор глубины гиба, а автоматические гибочные станки позволяют предварительно установить глубину гиба. Указатель сообщит вам, когда вы достигнете целевого угла изгиба.

В общем, все. Бывают случаи, когда немного больше знаний помогает (Когда я использую ½ башмака? Что я использую для тонкостенного материала?).

Но это основы компрессионного гибочного станка для гибки на вашем станке!
