Трубогиб ручной гидравлический RIDGID HBO382 3/8-2 42468

Описание

Трубогиб ручной гидравлический RIDGID HBO382 без верхней пластины предназначен для прецизионой холодной точной гибки стальных, газовых труб на угол до 90° и на угол до 180° с помощью башмаков для гибки труб на 180° со специальными приспособлениями. Трубогибы переносные и универсальные идеально подходят для механизированных строительных работ, изготовления котлоагрегатов и общего промышленного применения, а также для гибки труб на рабочем месте.

Особенности ручного гидравлического трубогиба с открытой рамой RIDGID:

производится без верхней пластины для лучшего обзора и контроля процесса гибки;
улучшенная конструкция рукояти защищает от перегрузок и продлевает срок службы поршня;
надежные уплотнения поршня предотвращают утечку масла и увеличивают срок службы трубогиба;
одноконтурная гидравлическая система с возвратной пружиной для лучшего управления поршнем и точной гибки;

не нужно регулярно прерывать процесс гибки труб и измерять угол изгиба, благодаря визуальным индикаторам;
оптимизированное расчетное усилие на рукоять и удлиненный ход поршня упрощают использование трубогиба;
разборная конструкция;
гидроцилиндр с усилием 90 кН;
возвратный механизм штока гидроцилиндра;
открытая рама;
съёмные гибочные башмаки;
съёмные упорные башмаки.

Применение гидравлического трубогиба RIDGID HBO382:

холодная гибка дюймовых труб от 3/8 до 2″;
трубогиб для стальных и нержавеющих труб;
трубогиб для металлических водопроводных труб;
трубогиб для металлических газопроводных труб;

ремонт и монтаж трубопроводов ГВС и ХВС;
сантехнические работы.

Трубогибы ручные гидравлические ТГ – устройство, схемы, информация для заказа

Мобильные ручные гидравлические трубогибы ТГ применяются при установке, монтаже различных коммуникационных сетей – газовых, водопровода, отопления и т.д., при этом сгибание труб производится непосредственно в месте их прокладки. Трубогиб ТГ подходит для гиба труб в оболочке. Использование мобильного трубогиба позволяет избежать повсеместного применения фитингов, что сокращает затраты на прокладку трубопровода.

Преимущеста гидравлических трубогибов ТГ

Детали, обрабатываемые гидравлическим инструментом, практически не деформируются.
Монтаж достаточно сложных систем трубопроводов происходит с минимальным применением фитингов и отводов, что значительно удешевляет стоимость конструкции.

Гидравлический трубогиб, благодаря своей мощности, может согнуть трубы из твердых металлов, больших диаметров (до 4 дюймов) и даже несколько труб одновременно.
Технология работы с гидравлическим трубогибом не представляет сложности.
Специальная рама защищает работающего за ним специалиста от травм, предупреждая выскакивание трубы из агрегата.

Характеристики и цены гидравлических трубогибов ТГ

	Трубогиб ТГ-1	Трубогиб ТГ-2	Трубогиб ТГ-3	Трубогиб ТГ-4
Макс. усилие, т (кН)	6 (60)	8 (80)	19,6 (196)	20,6 (206)
Ход штока не более, мм	150	250	320	420
Габаритные размеры, мм	430х370х130	730х320х200	960х380х220	1210х440х230
Применяемость для труб, дюйм	3/8″, 1/2″, 3/4″ до 1″	от 1/2″ до 2″	от 1/2″ до 3″	от 1/2″ до 4″
Толщина стенки труб, мм	2,75 – 3,5	2,75 – 4,5	2,75 – 4,5	2,75 – 5,0
Минимальный радиус изгиба, мм	100мм (4D)	200мм (4D)	320мм (4D)	400мм (4D)
Угол изгиба, град.	90	90	90	90
Объем масляного резервуара, л	1	1,2	1,8	3,0
Масса, кг	18	60	130	190
Гарантийный срок, мес	12	12	12	12
Изготовитель	Россия	Россия	Россия	Россия
Цена с НДС, руб	12 800	22 000	42 000	69 400

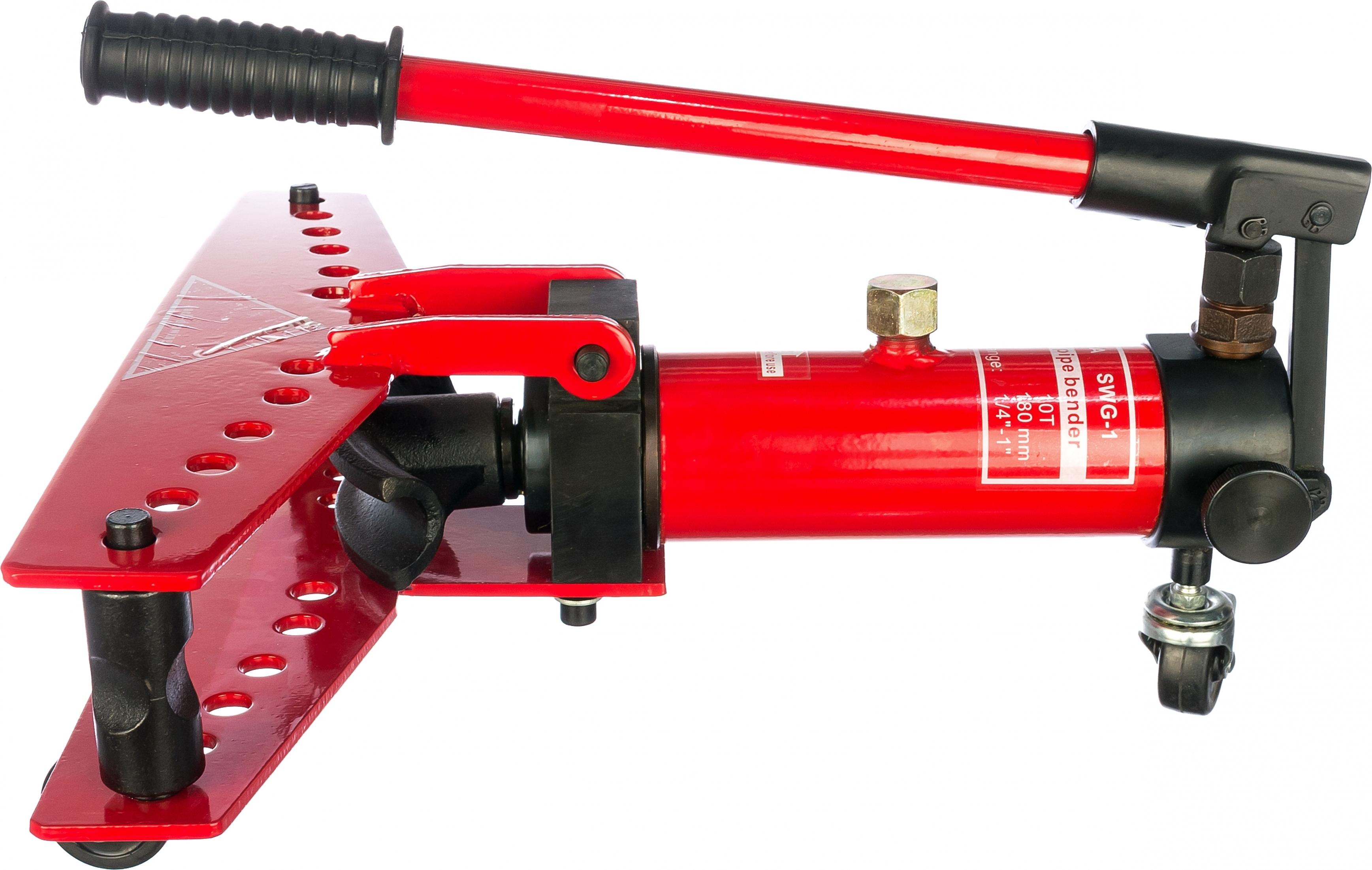

Трубогиб гидравлический ручной ТГ-1

Трубогиб ТГ-1 имеет широкую область применения – строительство, организации теплоэнергетики, нефтепереработка и предприятия ЖКХ. Трубогиб состоит из гидравлического насоса, совмещенного с гидравлическим цилиндром, наконечник которого завершается сменным гибочным сегментом.

Для удобства перемещения агрегат снабжен регулируемыми опорными ножками. Поставляется в комплекте с металлическим кейсом и набором гибочных сегментов из чугуна (башмаков) с параметрами от 3/8″ до 1″.

Трубогиб гидравлический ручной ТГ-2

Трубогиб ручной гидравлический ТГ-2 имеет двухскоростной поршень, который дает возможность работать с трубами как больших, так и малых диаметров от 1/2″ до 2″ (внешний диаметр 57 мм). Комплектуется набором «башмаков» разных размеров. Поставляется в деревянном ящике.

Трубогиб гидравлический ручной ТГ-3

Трубогиб ТГ-3 предназначен для гибки стальных труб диаметром до 3 дюймов. В отличие от младших моделей, трубогиб ТГ-3 имеет больший вес и большее количество пуансонов (шаблонов).

Трубогиб гидравлический ручной ТГ-4

Трубогиб ТГ-4 применяется для сгибания труб от 15 до 100 мм диаметром. Надежные комплектующие гарантируют долгий срок эксплуатации агрегата. В комплект поставки модели ТГ-4 включены башмаки от ½ ” до 4 “. Простота конструкции делает трубогиб ТГ-4 удобным в эксплуатации и не требует специальной подготовки специалиста для работы с агрегатом.

По вопросам приобретения трубогибов ТГ:

Email: proinstrument. [email protected]

тел. в Москве: +7(499)112-31-54

тел. в Новосибирске: +7(383)209-99-75

Трубогибы гидравлические ручные, с электроприводом 180 и 90 градусов

Трубогибы предназначены для холодного гнутья металлических труб, выполненных в бесшовном исполнении. Для того, чтобы гнуть трубы с их помощью, не следует предварительно заполнять их песком. Также они могут использоваться и для гнутья различной арматуры. Применяют

гидравлические трубогибы в самых различных условиях. Это может быть и частное строительство жилых домов и полевые условия газопровода.

Гидро трубогибы в любых условиях позволяют гнуть трубы непосредственно на месте выполнения работ. Нет необходимости в транспортировке самих труб в гнутом виде, что очень даже удобно. Поэтому он является достаточно выгодным вложением в строительном бизнесе.

Принцип действия гидравлического трубогиба состоит в том, что гнутье выполняют при помощи заведения трубы в пространство между башмаком и угловыми опорами, которые расположены на гибочной раме. Башмак толкается гидравлическим приводом, оказывает давление на участок трубы и гнет ее под нужным углом. Специально разработанная конструкция башмака позволяет сохранить целостность трубы и избежать излишнего пережатия. В гидравлических трубогибах Ridgid, имеется возможность выставления необходимого угла гнутья трубы, с учетом ее диаметра.

Простейший трубогиб RidGid гидравлического типа, представленный в нашем интернет-магазине, оснащен одноконтурной гидравлической системой. Такие системы дают возможность контролировать то, как движется поршень, благодаря этому обеспечивается точность и легкость процесса сгибания трубы, а также быстрый отвод поршня в исходное положение. Различаются они по принципу исполнения верхней рамы. Модель с верхней рамой – для более жесткой фиксации труб, а без верхней рамы – для лучшего контроля за процессом сгибания трубы. Таким образом, первые работают с трубами, диаметр которых находится в диапазоне 3/8-4 дюйма, а вторые – 3/8-2 дюйма. Также вторые модели наиболее мобильны, и их удобнее использовать в полевых условиях.

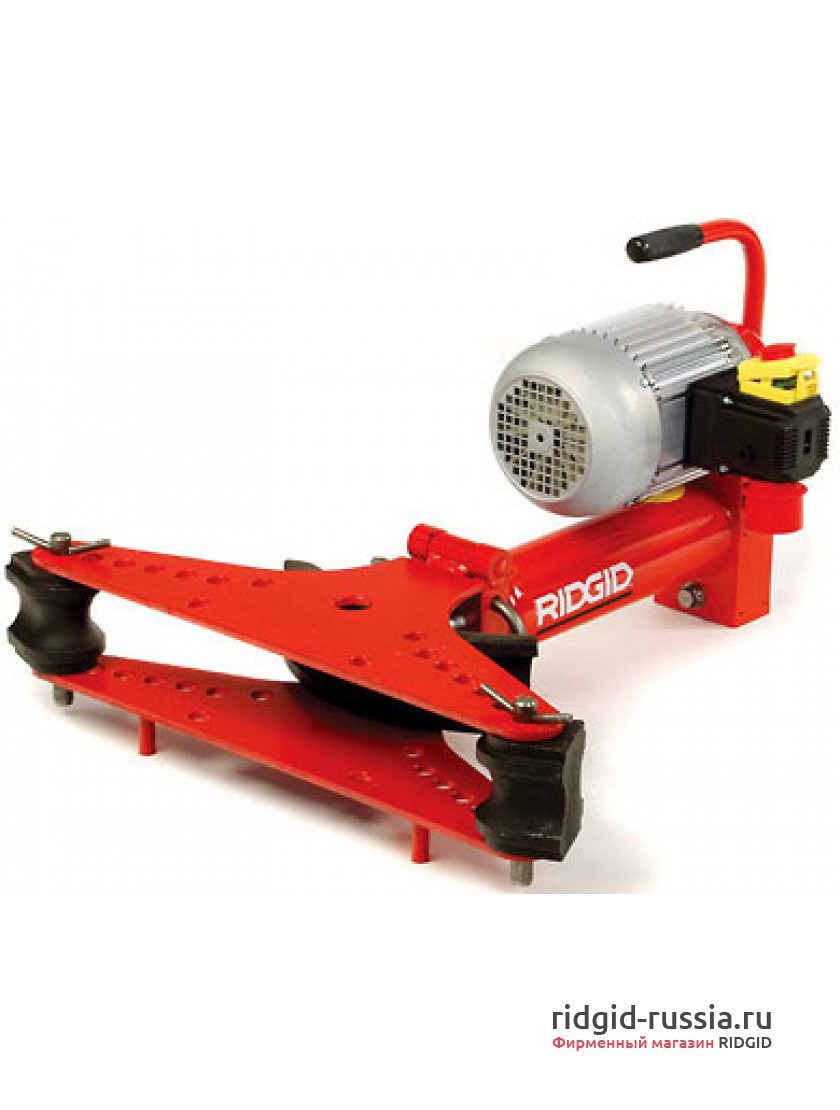

Трубогиб гидравлический с электроприводом позволяет при выполнении вышеуказанных работ не приобретать большое количество разнообразных уголков и отводов для того, чтобы провести водопровод и канализацию в соответствии с многочисленными особенностями архитектуры помещения; при наличии данного инструмента Вы просто сгибаете трубу в нужном месте на нужный Вам угол, так же в наличии есть трубогиб 180 градусов.

При покупке трубогиба с гидравлической системой вы получите комплект, состоящий из самого инструмента, башмаков и угловых опор. А качество моделей фирмы уже давно известно в профессиональных кругах строителей. Однако, несмотря на отличное качество, специалисту до начала работ необходимо пройти курс соответствующего обучения, без которого опасно использовать подобный инструмент.

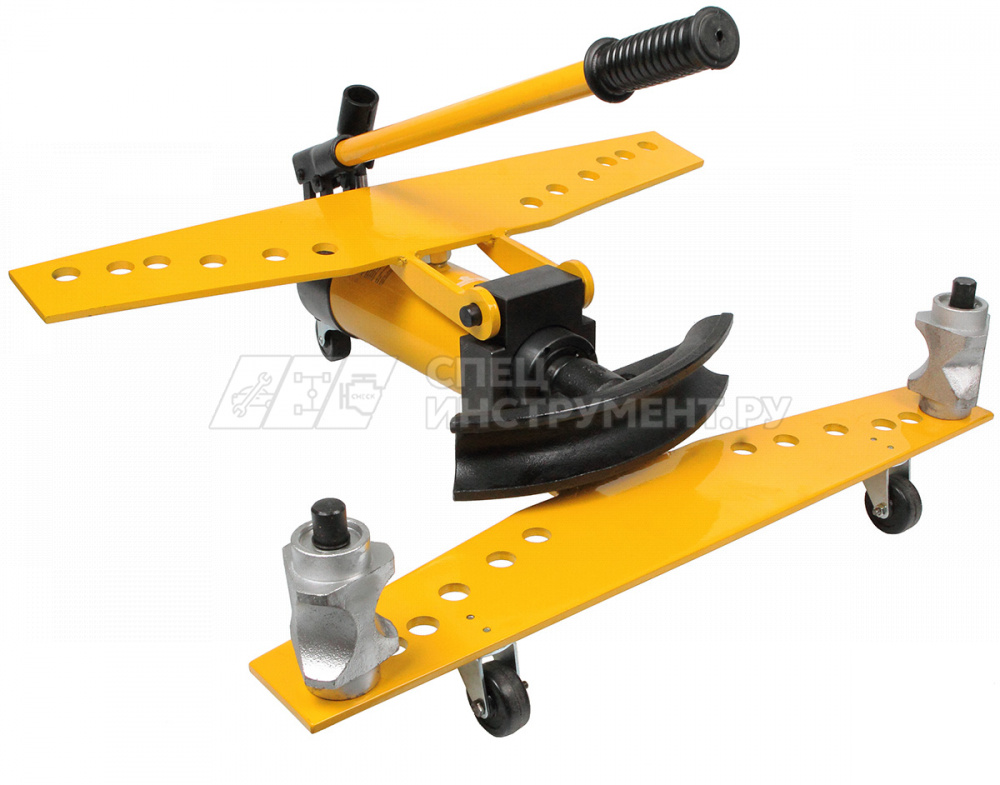

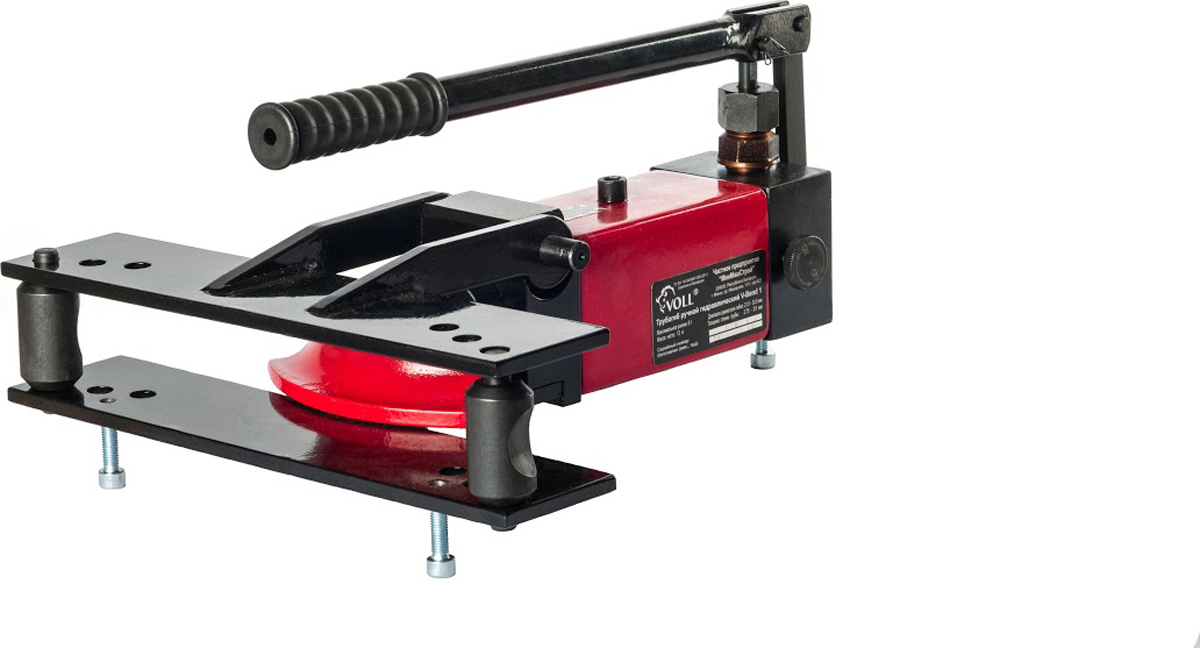

Трубогиб гидравлический ручной

Трубогиб является средством малой механизации, позволяющей путем холодной гибки трубы осуществлять необходимые работы по монтажу или ремонту.

Применяют трубогиб-станок в нефтехимической и строительной промышленности, при укладке и ремонте инженерных коммуникаций, а также в различных производственных процессах. Подходит трубогиб для холодного изгиба всех видов труб, кроме полиэтиленовых (такие трубы поворачивают за счет гибкости ПЭ-трубы (при диаметре до 32 мм), или при помощи фитингов). Наиболее часто применяют трубогибы при монтаже систем отопления и водоснабжения, реже – при укладке вентиляционных каналов, отводов кондиционеров и прочих коммуникаций.

Оптимальным вариантом для гибки небольших в диаметре труб является ручной трубогиб. В нем процесс изгиба выполняется путем прикладывания механической ручной силы нажатия на рабочий орган трубогиба. Такой трубогиб не содержит электроприводной части, достаточно компактен, но не легок. При желании его можно транспортировать как на сам объект, так и непосредственно перемещать на объекте по мере необходимости. При этом отсутствие зависимости от электросети позволяет использовать трубогиб в замкнутых пространствах и прочих труднодоступных местах.

Для таких условий разработаны специальные эргономичные модели, в которых процесс гибки осуществляется одной рукой. Габариты такого трубогиба не превышают 70 см по максимальной стороне, а вес колеблется в пределах 50-65 кг в зависимости от выбранной модели и производителя.

Угол изгибания в ручном трубогибе находится в пределах 90-180 градусов и зависит от исполнения модели. При этом процесс гибки происходит на заранее заданный градус с высокой точностью. Грамотное строение приклада позволяет избегать деформаций (вытяжек, изломов, сплющиваний и т.п.), что обеспечивает высочайшую пропускную способность трубопровода. Поставляется ручной трубогиб в различных исполнениях со специальными компонентами – башмаками. Шаг башмака может быть от 12,5 мм до 25 мм (малые с ходом штока 250 мм), от 12,5 мм до 38 мм (средние с ходом штока 320 мм) и от 12,5 мм до 50 мм (универсальные с ходом штока 370 мм). Стандартный диаметр изгиба для всех ручных трубогибов равен значению суммы 4 диаметров трубы.

Оптимально использовать ручные трубогибы в сантехнике и газовой отрасли. Для гибки же труб большого диаметра, а также толстостенных труб и труб из материалов повышенной прочности лучше всего использовать электрические гидравлические трубогибы.

Трубогиб электрический

Любая современная коммуникация, будь то система отопления, электроснабжения или канализации, должна отвечать не только требованиям безопасности, надежности и долговечности, но и быть предельно компактной. Поэтому для всех проектировщиков инженерных и производственных систем ставятся задачи разработки таким образом, чтобы будущая сеть занимала как можно меньше места. Основные пути достижения компактности инженерной артерии: оптимизация оборудования и уменьшение длины трубопроводов. Вторую задачу принято решать двумя способами – при помощи поворотных фитингов и арматур, а также путем непосредственного сгибания трубопровода.

С задачей придания трубе нужного изгиба без использования фитингов отлично справляются современные трубогибы. Как правило, для труб малого диаметра используют относительно легкие и недорогие ручные трубогибы. Для решения же более серьезных задач по изгибу толстостенных труб, профилей большого диаметра, а также для трубопроводов, выполненных из особо прочных материалов, используют мощные электрические трубогибы. При этом основное достоинство ручного трубогиба – автономность – с лихвой покрывается дополнительной покупкой генератора для подпитки электрического трубогиба в тех местах, где доступ к электросети в силу различных причин оказывается затруднен.

Ещё одним важным достоинством электрических трубогибов, повсеместно применяемых в различных областях строительства, производства и ремонта, является высокая степень точности. Так, заданный угол изгиба в 90 градусов может иметь по факту погрешность не более 0,1 градуса, что является допустимым отклонением. При этом не имеет значения, изгибается ли это труба диаметром в 50 мм, или же поворачивается массивный канализационный трубопровод диаметром в 150 мм.

Риски сдавливания, сплющивания и излома при работе с электрическим трубогибом минимальны. Такой высокой защите от деформаций способствует универсальное строение и длительные испытания, которые проходит каждый трубогиб.

Выбор электрического трубогиба

Основной показатель при выборе трубогиба электрического – его мощность, компактность и функциональность. Каждый трубогиб поставляется со специальными башмаками для труб различного диаметра, которые позволяют менять функционал устройства в зависимости от задач. Максимальное усилие у электрических трубогибов изменяется у различных моделей от 40 мПа до 100 мПа. Пропорционально сложности решаемых задач изменяется и вес и габариты устройства – от 70 см по наибольшей стороне при весе в 80 кг (электрический трубогиб трубопроводов диаметром до 50 мм) до 1,4 метра и весе в 200 кг (для диаметров до 100 мм).

Гидравлические ручные трубогибы (профилегибы) по металлу

[[“\/shop\/stanki\/tokarnye_stanki_po_metallu\/”,[“\/upload\/resize_cache\/iblock\/a6a\/50_50_1\/a6ab53116eb807b5753e894ff39ddb0b. jpg”,50,23],”\u0422\u043e\u043a\u0430\u0440\u043d\u044b\u0435″],[“\/shop\/stanki\/tokarno_frezernye_stanki\/”,[“\/upload\/resize_cache\/iblock\/a9a\/50_50_1\/a9af1b0b17703b7193f1e9b0db2fddef.jpg”,50,49],”\u0422\u043e\u043a\u0430\u0440\u043d\u043e \u0444\u0440\u0435\u0437\u0435\u0440\u043d\u044b\u0435″],[“\/shop\/stanki\/sverlilnofrezernye_stanki\/”,[“\/upload\/resize_cache\/iblock\/869\/50_50_1\/8696caef29f2ac8759bfed5e72b734e7.jpg”,50,35],”\u0421\u0432\u0435\u0440\u043b\u0438\u043b\u044c\u043d\u043e \u0444\u0440\u0435\u0437\u0435\u0440\u043d\u044b\u0435″],[“\/shop\/stanki\/frezernye_stanki_po_metallu\/”,[“\/upload\/resize_cache\/iblock\/957\/50_50_1\/957c82952d0317ee7555879cd07ca400.jpg”,50,35],”\u0424\u0440\u0435\u0437\u0435\u0440\u043d\u044b\u0435 “],[“\/shop\/stanki\/listogiby\/”,[“\/upload\/resize_cache\/iblock\/dde\/50_50_1\/dde802689403e40523777859f37ead47.jpg”,50,35],”\u041b\u0438\u0441\u0442\u043e\u0433\u0438\u0431\u044b”],[“\/shop\/stanki\/valcovachnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/f32\/50_50_1\/f32611468fea6669d64e6b9713a8e99c. jpg”,50,35],”\u0412\u0430\u043b\u044c\u0446\u043e\u0432\u043e\u0447\u043d\u044b\u0435″],[“\/shop\/stanki\/gilotiny\/”,[“\/upload\/resize_cache\/iblock\/b43\/50_50_1\/b43bf97d95950357f91caf04f31497c6.png”,50,35],”\u0413\u0438\u043b\u044c\u043e\u0442\u0438\u043d\u044b”],[“\/shop\/stanki\/lentochnopilnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/bed\/50_50_1\/bedd71e3a28880c8d94eb21594bcfe3f.jpg”,50,49],”\u041b\u0435\u043d\u0442\u043e\u0447\u043d\u043e\u043f\u0438\u043b\u044c\u043d\u044b\u0435 “],[“\/shop\/stanki\/sverlilnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/a38\/50_50_1\/a383f8f332333b2255bced55f3c2ca66.jpg”,50,35],”\u0421\u0432\u0435\u0440\u043b\u0438\u043b\u044c\u043d\u044b\u0435 “],[“\/shop\/stanki\/sverlilnye_stanki_na_magnitnoj_osnove\/”,[“\/upload\/resize_cache\/iblock\/c45\/50_50_1\/c4598f5a0145222a45c44ab9e69ee303.jpg”,50,35],”\u041c\u0430\u0433\u043d\u0438\u0442\u043d\u044b\u0435 \u0441\u0432\u0435\u0440\u043b\u0438\u043b\u044c\u043d\u044b\u0435″],[“\/shop\/stanki\/radialno_sverlilnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/4df\/50_50_1\/4df261462324c9c39bedf3a0b00c8fed. jpg”,50,50],”\u0420\u0430\u0434\u0438\u0430\u043b\u044c\u043d\u043e \u0441\u0432\u0435\u0440\u043b\u0438\u043b\u044c\u043d\u044b\u0435 “],[“\/shop\/stanki\/trubogiby\/”,[“\/upload\/resize_cache\/iblock\/331\/50_50_1\/3314c0504862731de9b8ade91c06d2d0.jpg”,50,35],”\u0422\u0440\u0443\u0431\u043e\u0433\u0438\u0431\u044b”],[“\/shop\/stanki\/stanki_s_chpu\/”,[“\/upload\/resize_cache\/iblock\/b93\/50_50_1\/b93a316e9311af071119760fe83ec744.jpg”,40,50],”\u0421\u0442\u0430\u043d\u043a\u0438 \u0441 \u0427\u041f\u0423″],[“\/shop\/stanki\/stanki_falceprokatnye\/”,[“\/upload\/resize_cache\/iblock\/121\/50_50_1\/12119bb075204d374e569bdb1b99669d.jpg”,50,35],”\u0424\u0430\u043b\u044c\u0446\u0435\u043f\u0440\u043e\u043a\u0430\u0442\u043d\u044b\u0435 “],[“\/shop\/stanki\/faltseosadochnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/0e7\/50_50_1\/0e76907f8f2432837c5133c72a18cd50.jpg”,50,21],”\u0424\u0430\u043b\u044c\u0446\u0435\u043e\u0441\u0430\u0434\u043e\u0447\u043d\u044b\u0435 “],[“\/shop\/stanki\/faltsegibochnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/aac\/50_50_1\/aac6096c80f8ab6642282774592625d4. png”,50,39],”\u0424\u0430\u043b\u044c\u0446\u0435\u0433\u0438\u0431\u043e\u0447\u043d\u044b\u0435 “],[“\/shop\/stanki\/shlifovalnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/05c\/50_50_1\/05c86befd312e1a5fcefa6db74ec13bc.jpg”,50,35],”\u0428\u043b\u0438\u0444\u043e\u0432\u0430\u043b\u044c\u043d\u044b\u0435 “],[“\/shop\/stanki\/formovka_listovogo_metalla\/”,[“\/upload\/resize_cache\/iblock\/b0f\/50_50_1\/b0fd27f7cb6b520e4d26798d97956bef.jpg”,35,50],”\u0424\u043e\u0440\u043c\u043e\u0432\u043a\u0430 \u043b\u0438\u0441\u0442\u043e\u0432\u043e\u0433\u043e \u043c\u0435\u0442\u0430\u043b\u043b\u0430″],[“\/shop\/stanki\/stanok_dlya_poperechnogo_raskroya_rullonogo_metalla\/”,[“\/upload\/resize_cache\/iblock\/566\/50_50_1\/56690666118a3a83ae8003b47e338ba6.jpg”,50,35],”\u041f\u0440\u043e\u0434\u043e\u043b\u044c\u043d\u043e-\u043f\u043e\u043f\u0435\u0440\u0435\u0447\u043d\u0430\u044f \u0440\u0435\u0437\u043a\u0430″],[“\/shop\/stanki\/zigovochnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/13f\/50_50_1\/13f6684e7eb7f173ca31941cbc44f7a0. jpg”,50,35],”\u0417\u0438\u0433\u043e\u0432\u043e\u0447\u043d\u044b\u0435 “],[“\/shop\/stanki\/kuznechnoe_oborudovanie\/”,[“\/upload\/resize_cache\/iblock\/dbe\/50_50_1\/dbe95a7017e3b471a42f900d840b5218.jpg”,50,35],”\u041a\u0443\u0437\u043d\u0435\u0447\u043d\u043e\u0435 \u043e\u0431\u043e\u0440\u0443\u0434\u043e\u0432\u0430\u043d\u0438\u0435″],[“\/shop\/stanki\/stanki_dlya_naneseniya_rber_zhstkosti\/”,[“\/upload\/resize_cache\/iblock\/a74\/50_50_1\/a74fd6096b3dcd06c680e11dd50e9222.jpg”,50,35],”\u0421\u0442\u0430\u043d\u043a\u0438 \u0434\u043b\u044f \u043d\u0430\u043d\u0435\u0441\u0435\u043d\u0438\u044f \u0440\u0435\u0431\u0435\u0440 \u0436\u0451\u0441\u0442\u043a\u043e\u0441\u0442\u0438″],[“\/shop\/stanki\/diskovye_pily\/”,[“\/upload\/resize_cache\/iblock\/f3a\/50_50_1\/f3a904a45dea92d70b6779d88292f35b.jpg”,50,35],”\u041e\u0442\u0440\u0435\u0437\u043d\u044b\u0435 \u043c\u043e\u043d\u0442\u0430\u0436\u043d\u044b\u0435 \u043f\u0438\u043b\u044b”],[“\/shop\/stanki\/uglovysechnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/ef9\/50_50_1\/ef9b2905f912cd16af2f3ce51c540ca0. jpg”,50,35],”\u0423\u0433\u043b\u043e\u0432\u044b\u0441\u0435\u0447\u043d\u044b\u0435 “],[“\/shop\/stanki\/svarochnoe_oborudovanie\/”,[“\/upload\/resize_cache\/iblock\/40a\/50_50_1\/40ab2026304f6b91a466f0586c945751.jpg”,43,50],”\u0421\u0432\u0430\u0440\u043e\u0447\u043d\u043e\u0435 \u043e\u0431\u043e\u0440\u0443\u0434\u043e\u0432\u0430\u043d\u0438\u0435″],[“\/shop\/stanki\/kromkozakruglyayuwie_stanki\/”,[“\/upload\/resize_cache\/iblock\/022\/50_50_1\/022f3bef4f2158280b4b3dd2300c1087.png”,50,35],”\u041a\u0440\u043e\u043c\u043a\u043e\u0437\u0430\u043a\u0440\u0443\u0433\u043b\u044f\u044e\u0449\u0438\u0435 “],[“\/shop\/stanki\/metallobrabatyvayushchie_vytyazhnye_ustanovki\/”,[“\/upload\/resize_cache\/iblock\/c41\/50_50_1\/c410e68a50280b2c13925a730b3ca200.png”,50,33],”\u0423\u0441\u0442\u0430\u043d\u043e\u0432\u043a\u0438 \u0434\u043b\u044f \u0441\u0431\u043e\u0440\u0430 \u0430\u0431\u0440\u0430\u0437\u0438\u0432\u043d\u043e\u0439 \u043f\u044b\u043b\u0438″],[“\/shop\/stanki\/rezbonareznye_stanki\/”,[“\/upload\/resize_cache\/iblock\/b25\/50_50_1\/b25e79462905064e6c92850e0182964b. jpg”,50,50],”\u0420\u0435\u0437\u044c\u0431\u043e\u043d\u0430\u0440\u0435\u0437\u043d\u044b\u0435 “],[“\/shop\/stanki\/uglovye_zazhimy_dlya_stankov\/”,[“\/upload\/resize_cache\/iblock\/d0a\/50_50_1\/d0aa1ff4e0e8cf4d04b2d23f838dfa1b.jpg”,50,35],”\u0423\u0433\u043b\u043e\u0432\u044b\u0435 \u0437\u0430\u0436\u0438\u043c\u044b \u0434\u043b\u044f \u0441\u0442\u0430\u043d\u043a\u043e\u0432″],[“\/shop\/stanki\/stanochnye_svetilniki\/”,[“\/upload\/resize_cache\/iblock\/c14\/50_50_1\/c14feb8869fb2bbda9da61b16de1ee7b.jpg”,50,50],”\u0421\u0432\u0435\u0442\u0438\u043b\u044c\u043d\u0438\u043a\u0438 \u0434\u043b\u044f \u0441\u0442\u0430\u043d\u043a\u043e\u0432″],[“\/shop\/stanki\/zatochnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/dff\/50_50_1\/dfff6e60e0ab741bd18ee26a5c59f1ea.jpg”,50,50],”\u0417\u0430\u0442\u043e\u0447\u043d\u044b\u0435 “],[“\/shop\/stanki\/nozhi_diskovye_ruchnye\/”,[“\/upload\/resize_cache\/iblock\/4c6\/50_50_1\/4c6295a9a390e296f9ba7714f88a15ce.jpg”,45,50],”\u041d\u043e\u0436\u0438 \u0434\u0438\u0441\u043a\u043e\u0432\u044b\u0435 \u0440\u0443\u0447\u043d\u044b\u0435″],[“\/shop\/stanki\/razmatyvateli_rulonnogo_metalla\/”,[“\/upload\/resize_cache\/iblock\/3e8\/50_50_1\/3e82dd50b3ed6a1b18eedbc66eb08711. jpg”,50,35],”\u0420\u0430\u0437\u043c\u0430\u0442\u044b\u0432\u0430\u0442\u0435\u043b\u0438 \u0440\u0443\u043b\u043e\u043d\u043d\u043e\u0433\u043e \u043c\u0435\u0442\u0430\u043b\u043b\u0430″],[“\/shop\/stanki\/stanki_dlya_probivki_otverstiy\/”,[“\/upload\/resize_cache\/iblock\/4da\/50_50_1\/4dae71e199bf2a10b77c42e3db98d857.jpg”,50,50],”\u0421\u0442\u0430\u043d\u043a\u0438 \u0434\u043b\u044f \u043f\u0440\u043e\u0431\u0438\u0432\u043a\u0438 \u043e\u0442\u0432\u0435\u0440\u0441\u0442\u0438\u0439″],[“\/shop\/stanki\/dolbezhnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/f6f\/50_50_1\/f6fe8cdd5a712b5ac91a52b274443280.jpg”,50,35],”\u0414\u043e\u043b\u0431\u0435\u0436\u043d\u044b\u0435 “],[“\/shop\/stanki\/zachistnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/47d\/50_50_1\/47dfe83f311864fb7190d366131d3d0e.jpg”,33,50],”\u0417\u0430\u0447\u0438\u0441\u0442\u043d\u044b\u0435 “],[“\/shop\/stanki\/instrument_dlya_obrabotki_trub\/”,[“\/upload\/resize_cache\/iblock\/9eb\/50_50_1\/9eb85366972a3477464ad6d2865a5b1a. jpg”,38,50],”\u0418\u043d\u0441\u0442\u0440\u0443\u043c\u0435\u043d\u0442 \u0434\u043b\u044f \u043e\u0431\u0440\u0430\u0431\u043e\u0442\u043a\u0438 \u0442\u0440\u0443\u0431″],[“\/shop\/stanki\/mnogofunkcionalnye_stanki\/”,[“\/upload\/resize_cache\/iblock\/444\/50_50_1\/44461df8fc7ee0967d8a317601c6798c.jpg”,50,35],”\u041c\u043d\u043e\u0433\u043e\u0444\u0443\u043d\u043a\u0446\u0438\u043e\u043d\u0430\u043b\u044c\u043d\u044b\u0435″],[“\/shop\/stanki\/pressnozhnicy\/”,[“\/upload\/resize_cache\/iblock\/ce2\/50_50_1\/ce29084f6e25066179bc4b4dbc91d6b5.jpg”,50,35],”\u041f\u0440\u0435\u0441\u0441-\u043d\u043e\u0436\u043d\u0438\u0446\u044b”],[“\/shop\/stanki\/pressy\/”,[“\/upload\/resize_cache\/iblock\/b2d\/50_50_1\/b2d68013d0121efb18747802647ad18e.jpg”,50,35],”\u041f\u0440\u0435\u0441\u0441\u044b”],[“\/shop\/stanki\/rotatsionnaya_vytyazhka_metalla\/”,[“\/upload\/resize_cache\/iblock\/be7\/50_50_1\/be709cc7bd24b359e5b8865b0785d151.jpg”,50,32],”\u0420\u043e\u0442\u0430\u0446\u0438\u043e\u043d\u043d\u0430\u044f \u0432\u044b\u0442\u044f\u0436\u043a\u0430 \u043c\u0435\u0442\u0430\u043b\u043b\u0430″],[“\/shop\/stanki\/stanki_dlya_razdelki_kabelya\/”,[“\/upload\/resize_cache\/iblock\/ac3\/50_50_1\/ac3ab5cdb5415a50d81ab835c3e5cad6. jpg”,46,50],”\u0421\u0442\u0430\u043d\u043a\u0438 \u0434\u043b\u044f \u0440\u0430\u0437\u0434\u0435\u043b\u043a\u0438 \u043a\u0430\u0431\u0435\u043b\u044f”],[“\/shop\/stanki\/tiski_dlya_stankov\/”,[“\/upload\/resize_cache\/iblock\/14f\/50_50_1\/14ff643a0979ff4f861b82aafdc75170.jpg”,50,50],”\u0422\u0438\u0441\u043a\u0438″],[“\/shop\/stanki\/dopolnitelno_aksesuary_dlya_stankov\/”,[“\/upload\/resize_cache\/iblock\/55d\/50_50_1\/55d7f302427ca05171f543756c26f3d1.jpg”,50,35],”\u0410\u043a\u0441\u0435\u0441\u0441\u0443\u0430\u0440\u044b \u0434\u043b\u044f \u043c\u0435\u0442\u0430\u043b\u043b\u043e\u043e\u0431\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u044e\u0449\u0438\u0445 \u0441\u0442\u0430\u043d\u043a\u043e\u0432″]]

Гидравлические трубогибы ROTHENBERGER

Электрогидравлический трубогиб для работы с инженерными коммуникациями в г.

Екатеринбург

Профессиональные ремонтники и монтажники, создающие и обслуживающие трубопроводы различной сложности, заинтересованы в использовании простого и функционального инструмента. Электрогидравлический трубогиб – одно из приспособлений, облегчающих процесс качественной трансформации труб, без потери ими своих эксплуатационных свойств. Выбрать оптимально эффективный вариант инструмента для решения конкретных задач предлагает интернет-магазин компании Ольмакс.

В онлайн-каталоге даны описания трубогибов на основе электрогидравлических приводов, позволяющих быстро и качественно изгибать трубы под необходимым углом. Мы предлагаем мастерам г. Екатеринбург инструмент отличного немецкого качества, произведенный известной в мире компанией Rothenberger.

Преимущества электрогидравлических трубогибов

Электрогидравлический трубогиб от компании Rothenberger – это выверенная конструкция и отличное исполнение инструмента. Гидравлика не требует дополнительного техобслуживания – элементы устройства располагаются в прочном моноблочном корпусе. Автоматический откат подающего поршня значительно ускоряет процесс работы с трубогибом, повышая производительность труда. Специалисты отмечают и такие позитивные моменты, как:

снижение расходов на обустройство трубопроводов, экономичность инструмента;
легкий и простой уход;
прочность узлов и механизмов;
компактность и удобство транспортировки;
три положения для гибки с закрытой рамой;
точность за счет упоров.

Инструмент может активно эксплуатироваться длительное время, его долговечность обеспечивают качественная сборка, хромированный поршень гидравлики, рассчитанный на большие нагрузки.

Трубогибы

Станок трубогибочный гидравлический ТГС-127

Характеристики станка ТГС-127

Наружный диаметр изгибаемых труб, мм	133
Ход штока, не более, мм	550
Наибольший угол изгиба трубы, град.	90
Потребляемая мощность двигателя, кВт	2,2
Напряжение сети, В	220 / 380
Емкость бака, л, не менее	10
Рабочая жидкость	масло минеральное
Габаритные размеры, мм, не более длина ширина высота	1270 1130 650
Масса (без рабочей жидкости) кг, не более	625

Станок гидравлический трубогибочный ТГС-127 с электроприводом предназначен для гибки стальных труб в холодном состоянии без предварительной набивки их песком и применения дорна. Управление движением штока с колодкой осуществляется гидрораспределителем.

Станок ТГС-127 выпускается по ТУ 4834-010-02566510-2007.
Двигатель и пускатель защищены металлическим кожухом из перфорированного листа, рама станка модернизирована и имеет облегченный вес.

Станок ТГС-127 выпускается без колодок. В зависимости от требуемого набора сгибаемых труб каждый потребитель дополнительно может приобрести необходимые формообразующие колодки.

Обозначение колодки	Труба	Внутренний радиус сгиба, мм	Тип трубогиба	Масса колодки
430-24	диам.76 х 18 макс	266,5	ТГС-127	23,5
430-23	диам.89 х 22 макс	320,0	ТГС-127	30,0
430-22	диам. 108 х 18 макс	377,0	ТГС-127	40,0
430-21	диам.133 х 12 макс	468,0	ТГС-127	75,0

Для защиты механизмов станка от повреждения при попытках использования его не по назначению в состав станка входит предохранительный клапан, настроенный на максимальное разрешенное усилие гибки.

Габаритные размеры упакованного станка, мм – 1280х1130х800.

Обозначение изделия при заказе: Станок ТГС-127

Обозначение колодок при заказе : Колодка 430-21 – 1 шт, колодка 430-22 – 1 шт.

Документы

Руководство по эксплуатации ТГС-127М

Сертификат соответствия
(№ РОСС RU. АИ50.Н05901)
Продукция: Станки трубогибочные гидравлические ТГС-127М (ТУ 4834-010-02566510-2007)
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУМЕНТОВ:
ГОСТ 12.2.040, ГОСТ 12.2.003, ГОСТ 17411-91, ГОСТ 12.2.086-83 ТУ 4834-010-02566510-2007

Трубогибы гидравлические и электрогидравлические

Трубогибы для круглой стальной трубы применяются во всех сферах металлообработки. Представленные модели вредназначены для гибки водогазопровдной трубы дюймового размера (кроме модели ТГ-1м – механическая модель для гибки тонкостенной трубы с метрическими размерами).

Есть модели для гибки трубы по месту – ручные гидравлические – простые, переносные и модели для мелкосерийного производства – электрогидравлические.

Самая маленькая модель ТГ-1 поставляется в металлическом чемодане, ее может легко переносить один человек с места на место. Максимальный диаметр трубы, которую может согнуть наш трубогиб 100 мм, это модели гидравлические ТГ-4 и электрогидравлические ТГЭ-4.

Сортировать по

Закрыть

Какой бы вы не выбрали трубогиб – гидравлический, механичекий, электрогидравличекий – в компании ООО “ПК Сатурн” вам дадут подробную консультацию по применению трубогиба и работе с ним, подскажут, какие профилактические и сервисные работы необходимо проводить при эксплуатации трубогиба.

Покупая трубогиб в компании ООО “ПК Сатурн” всегда можно рассчитывать на гарантийное обслуживание при соблюдении правил эксплуатации, послегарантийный ремонт и приобретение расходных частей в течении эксплуатации.

Ручной или гидравлический трубогиб – что ваш выбор?

Инструменты для гибки труб используются в производственных цехах и производственных цехах для изготовления каркасов безопасности, ворот, поручней, а также во время различных проектов по изготовлению листового металла. Существуют различные ведущие бренды, которые предоставляют эти гибочные инструменты в различных спецификациях. Среди них выделяется Woodward Fab. Компания предлагает широкий ассортимент промышленных трубогибов и трубогибов. При таком обильном ассортименте, доступном для покупки, выбор может быть затруднен.В этом посте обсуждаются различные типы труб и трубогибов Woodward Fab, а также почему они могут подойти вам.

Знакомство с различными типами промышленных трубогибов на заводе Woodward

Следующие ниже трубогибы позволяют производителям легко создавать металлические детали.

Гидравлические трубогибы :
Эти гибочные инструменты предназначены для использования в автомобильной и механической промышленности. Эти инструменты, изготовленные из промышленной стали, используются для изготовления каркасов безопасности, поручней, шасси и т. Д.Электрогидравлические трубогибы позволяют работать с трубами большого диаметра и толщины стенок, что идеально подходит для приложений, требующих высокой мощности, а также точных углов.

WFPB1000 – гидравлический трубогиб 110V Woodward Fab. У этого гибочного станка 2 ″ CLR. При весе 300 фунтов гибочный станок предлагается с шасси, а также с градусным кольцом. Плашки можно приобрести отдельно. Вы можете сделать правильный выбор этих штампов на основе таких факторов, как толщина стенки трубы, тип изгибаемого металла и внешний диаметр.

Ручные трубогибы :
Эти трубогибы используются домашними мастерами, а также любителями моторов для гибки труб для рам, каркасов, мебели и т. Д. Ручные трубогибы идеально подходят для изготовления нестандартных изделий, поскольку они позволяют пользователям изготавливать металлические каркасы. с максимальной точностью.

Ручной трубогиб WFB2 идеально подходит для гибки квадратных или круглых труб 2.Гибочный станок оснащен компонентами станка с ЧПУ, которые обеспечивают высокую точность. Ручной трубогиб на 100% спроектирован, изготовлен и собран в США. Хорошо известно, что он производит качественные, а также повторяемые гибки. Кроме того, инструмент можно легко заменить менее чем за полминуты.

Обсуждение различных типов принадлежностей для труб и трубогибов Woodward Fab

Помимо вышеупомянутых трубогибов и трубогибов, Woodward Fab также предлагает следующие аксессуары:

Плашки для круглых труб 120 градусов :
Плашки для труб идеально подходят для гидравлических гибочных станков WFPB1000. Эти комплекты штампов обеспечивают максимальный изгиб до 120 градусов и идеально подходят для определения внешнего диаметра труб.
Квадратные штампы для трубок 120 градусов :
Как следует из названия, эти матрицы предназначены для гибки квадратных труб под углом до 120 градусов. Эти матрицы совместимы с ручным станком WFB2, а также с гидравлическим гибочным станком WFPB1000.
Наборы штампов 180 градусов :
Эти штампы рассчитаны на максимальный изгиб до 180 градусов и совместимы с гидравлическими и ручными гибочными станками Woodward Fab.

Выбор правильного гибочного станка полностью зависит от вашего применения. Если вы не уверены в правильности выбора, вы можете легко обратиться к Woodward Fab за советом.

Связанные гидравлические и ручные трубогибы Сообщения в блоге:

Верхние трубогибы от Woodward Fab
Как эффективно использовать трубогиб? – Часть I
Как эффективно использовать трубогиб? – Часть II
Как найти трубогиб, соответствующий вашим потребностям?
Какие меры безопасности следует соблюдать при использовании гидравлического трубогиба?
7 простых советов по улучшению процессов гибки с помощью трубогиба
5 советов по идеальному изгибу труб с помощью трубогиба
Распространенные ошибки, которых следует избегать при покупке трубогибочного станка
Пошаговое руководство по сборке ручного трубогибочного станка

JD2.

Трубогиб

Трубогиб Model 32 – это, по сути, сверхпрочная версия модели 3

. Однако, когда мы изначально проектировали его в середине 1980-х годов, это был механический трубогиб, ориентированный на производителей гоночных автомобилей, которым требовался доступный по цене трубогиб, который по-прежнему производятся качественные гибы. Гидравлика была добавлена только спустя годы.

Перенесемся на 25 лет вперед, и строители сменили передачи. Теперь строителям гусеничных машин необходимо изгибать трубы с наружным диаметром 2 дюйма x 0,250 дюйма, и теперь тонкостенные трубы стали более распространенным явлением, чем тогда.Мы знали, что основной принцип Model 3 практически невозможно превзойти, поэтому ответ был – просто сделать ее лучше. Модель 32 – результат.

Различия между двумя гибочными станками заключаются в следующем: прочность рамы увеличена более чем в два раза, а штифты из сплава диаметром 7/8 дюйма и 100 000 фунтов на квадратный дюйм были модернизированы до диаметра 1 1/4 дюйма.

Был разработан механизм фиксации штампа, который помогает изгибать тонкостенные трубки, а также трубки с очень толстыми стенками, предотвращая расслабление штампа, когда он не изгибается. Пружинная отдача – это причина №1 образования складок на тонкостенных трубках.Модель 32 была разработана для механической или гидравлической работы с первого дня. Его гидравлический поворотный блок вращается вокруг истинной центральной оси цилиндров, тем самым устраняя боковую нагрузку на гидроцилиндр во время гибки. Это значительно продлевает срок службы цилиндра. Теперь также встроена цельная стальная вилка гидроцилиндра с быстроразъемным штифтом. Храповик, предотвращающий пружинение, теперь входит в комплект поставки гибочного станка. Это позволило нам разработать новую систему рычагов с храповым механизмом, уменьшающую изгибающее усилие более чем на 20%.Геометрия самого гибочного станка была изменена, чтобы лучше использовать следящие планки нового поколения 3, что позволило улучшить гибкость.

Размеры болтов и втулок приводной тяги увеличены с 1/2 дюйма до 3/4 дюйма, чтобы выдерживать дополнительную нагрузку.

ПРОЧНАЯ СТАЛЬНАЯ КОНСТРУКЦИЯ – Разработана с учетом долговечности и доступности. Все детали на 100% обработаны на станке с ЧПУ. Звенья рамы изготовлены из стали толщиной 3/4 дюйма, а звенья привода – из холоднокатаной стали толщиной 1/2 дюйма.По сравнению с штифтами диаметром 7/8 дюймов в Model 3, в Model 32 используются штифты из сплава увеличенного диаметра 1 1/4 дюйма (100 000 фунтов на кв. Дюйм) для преодоления жестких изгибов. Гибочные штампы с быстрой заменой изготавливаются на станке с ЧПУ из цельных стальных заготовок и имеют пожизненную гарантию от поломки. Стальные штампы устраняют проблемы, характерные для алюминиевых штампов других производителей, такие как разрыв и растекание канавок при гибке хромомолибденовых трубок 4130.

БОЛЬШАЯ ПРОИЗВОДИТЕЛЬНОСТЬ – Сгибает круглые трубы и трубы от 1/2 “до 2 1/2” O. D. и квадратные трубки от 1/2 до 2 дюймов. Этот гибочный станок рассчитан на изгиб стальных труб DOM с наружным диаметром 2 дюйма x 0,250 дюйма. Также можно изготавливать сплошную сталь диаметром до 1 1/2 дюйма. ПРИМЕЧАНИЕ: Для изгиба круглых труб с наружным диаметром более 2 дюймов. стенка x 0,120 дюйма, квадратные трубки диаметром более 1 1/2 дюйма или твердые частицы диаметром более 1 дюйма требуют гидравлики.

* НАБОРЫ ПЛАСТИК ПРОДАЕТСЯ ОТДЕЛЬНО *

ПРОСТОТА ЭКСПЛУАТАЦИИ – В модели 32 используется храповой механизм с большим передаточным числом чтобы вы могли удобно изгибать трубки большего размера без посторонней помощи.Например, средний оператор может согнуть круглую трубку из низкоуглеродистой стали размером 1 3/4 дюйма x 0,095 дюйма одной рукой и трубу размером 1 дюйм x 0,065 дюйма одним пальцем. Плашки можно заменить менее чем за 30 секунд. При использовании храпового механизма время изгиба обычно находится в диапазоне 30-60 секунд для труб с внешним диаметром 1 дюйм и выше. Гидравлика может быть немного медленнее или быстрее в зависимости от выбранного силового агрегата.

ВЫСОКАЯ ТОЧНОСТЬ – Со стандартным колесом индикатора градусов на каждой модели 32 для точного изгиба достаточно просто смотреть на указатель до тех пор, пока не будет достигнута желаемая степень изгиба.Высококонтрастная желтая маркировка на черном колесе обеспечивает отличную читаемость при изгибе.

МЕХАНИЗМ БЛОКИРОВКИ МАШИН – Стандартным для каждой модели 32 является механизм блокировки штампа. По мере вращения штампа при изгибе приводные отверстия в штампе проходят под стопорным штифтом. Когда приводное отверстие находится ниже стопорного штифта, оно опускается в приводное отверстие, и когда давление снимается с гибочного станка, вращение матрицы блокируется в этом положении. Когда изгиб возобновляется, аппарель, врезанная в стопорный штифт, автоматически поднимет штифт из приводного отверстия.Этот механизм в сочетании с входящим в комплект храповым механизмом, препятствующим пружинению, позволяет модели 32 лучше изгибать тонкостенные трубки, а также трубки большего диаметра, такие как 2 “наружный диаметр x 0,250” стенки DOM.

УКАЗАТЕЛЬ ГРАДУСОВ – Стандарт на каждой модели 32 представляет собой индикаторную пластину для быстрой регулировки градуса. Просто ослабьте нижнюю гайку, поверните колесо градуса до нуля градусов и усилием пальца затяните в нужном положении.

РУЧКА ДЛЯ ТЕЛЕСКОПИРОВАНИЯ 36 “- Входит бесплатно в ручную версию гибочного станка.Новая конструкция имеет вдвое большую площадь опоры по сравнению со старым типом для более длительного срока службы и обеспечивает достаточное усилие для труб размером до 1 3/4 дюйма. Однако, если требуется большее усилие для более жестких изгибаемых приложений, теперь вы можете просто получить более длинный кусок стандартной 1-дюймовой трубы сортамента 40 и вставьте его в храповой рычаг. Стандартно поставляется с вытяжным штифтом, поэтому ручку можно убрать, когда она не используется, что позволяет сэкономить ценное пространство на полу.

НОВАЯ РАЗРАБОТКА ПОКОЛЕНИЯ СЛЕДУЮЩИЕ БРУСЫ 3 – Они вдвое легче, чем старые модели, и в них используются вставки с болтовым креплением, которые в среднем на 243% прочнее. Подушечки пластин обрабатываются с точностью до 1/1000 градуса до теоретически идеального угла для оптимального качества гибки. Вставки изготовлены из не заедающего материала подшипников, чтобы предотвратить царапины на дорогих материалах. Также доступны вставки из делрина для использования с алюминием. Роликовый штифт удерживает ведомую планку в нужном положении при загрузке труб. Имея более 600 часов на НИОКР и подготовку инструментов, мы уверены, что это лучшие наборы штампов на рынке сегодня.

Гидравлическая версия

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР С ЦЕНТРАЛЬНЫМ ПОВОРОТОМ – Гидравлический поворотный блок вращается вокруг истинной центральной оси цилиндров, тем самым устраняя боковую нагрузку на гидроцилиндр во время гибки.Это значительно продлевает срок службы цилиндра. Теперь также встроена цельная стальная вилка гидроцилиндра с быстроразъемным штифтом.

Гидравлический гибочный станок модели 32 Включает:

1. Гибочный станок

2. Градусная пластина

3. Цилиндр

ГИДРАВЛИЧЕСКИЙ гибочный станок модели 32 не включает насос, который необходимо приобретать отдельно. Мы предлагаем как пневматические / гидравлические, так и электрические насосы.

Гидравлический трубогиб

: Сравнительное руководство

В обрабатывающей или металлообрабатывающей промышленности гидравлические трубогибы необходимы для точного изгиба без складок.Вы можете установить желаемый угол изгиба с помощью специальных настроек в этом устройстве. Они могут помочь вам создать точные локти. Эти гибочные инструменты с гидравлическим приводом могут поставляться с различными головками, чтобы вы могли изготавливать электрические или металлические трубы, изгибаемые под желаемым углом.

Гидравлические трубогибы – идеальный инструмент для гибки металлических труб, труб или трубопроводов. Но какой тип трубогиба вам нужен? Ответ зависит от того, что вы хотите согнуть и как это согнуть.В этой статье мы рассмотрим различные типы трубогибов.

Различия между трубогибами и трубогибами

Трубогиб : Чем трубы отличаются от труб? Согласно общепринятому мнению, труба определяется в зависимости от ее внутреннего диаметра по отношению к внешнему диаметру и толщины стенки. Труба имеет круглую форму и обычно имеет более толстые стенки, чем водосточная труба.
Трубогиб : Трубогиб сгибает трубы, и в основном это тот же метод, что и трубогиб.А чем трубки отличаются от труб? Трубка определяется ее внешним диаметром, и, согласно тому же общепринятому мнению, она обычно меньше и менее жесткая, чем труба. Он может быть круглым или нет. Станок для гибки катетеров
Трубогиб : Трубогиб предназначен для изгиба углов в трубопроводе, трубе, через которую выполняется электропроводка. Необходимо понимать разницу между трубой и трубой, чтобы выбрать совместимый гибочный станок и матрицу, формирователь или гибочный валок нужного размера.

:: Подробнее: Что такое трубогибы?

Гидравлические, электрические, ручные и механические

Четыре наиболее распространенных типа трубогибов – это гидравлические трубогибы, электрические, ручные и механические. Гидравлический агрегат чрезвычайно прочен и прочен и может производить точные углы с толстыми стенками в больших трубах. Электрические трубогибы имеют электрические зубчатые передачи и обычно программируются, что делает их идеальными для выполнения нескольких итераций одного и того же изгиба.Ручные или ручные трубогибы дешевы, их легко транспортировать и манипулировать, и они могут выполнять многие операции по гибке с достаточным количеством смазки для колен. Гибка вручную – это искусство. Это требует определенных навыков, но позволяет создавать нестандартные формы. По углам гибки механические гибочные станки находятся между гидравлическими и ручными гибочными станками.

Применение гидравлических трубогибов

Универсальный гидравлический гибочный станок можно использовать во многих областях, от автомобильной гидравлики до дизайна интерьера. Некоторые примеры готовых изделий, которые могут быть произведены с использованием трубогибов от 1 до 12 осей, в зависимости от требуемой степени автоматизации. Некоторые из приложений включают:

Гидравлические соединения и системы
Топливопроводы для дизельных двигателей
Принадлежности для мотоциклов и скутеров
Мебель и аксессуары из железа, стали и алюминия
Мебель для магазинов, офисных зданий, больниц и т. Д.
Детские игровые площадки и тренажеры
Выхлопные системы
Ручки
Оборудование для пищевой промышленности

И многое другое!

Как работать с ручным гидравлическим трубогибом?

Ручной трубогиб – это относительно простой инструмент, который может обеспечить точные и надежные изгибы различных труб, включая медные трубы, стальные трубы и трубы на основе алюминия.Несмотря на то, что существует множество автоматических трубогибов с электрическим и гидравлическим приводом, эти машины громоздки и не подходят для полевых работ, где отсутствуют надлежащие силовые соединения. Ниже приведены основные этапы эксплуатации гидравлического трубогиба:

Настройка гибочного станка : Всем ручным гибочным станкам рекомендуется ограничивать размер трубы или трубы, которую можно эффективно изгибать. Предел может варьироваться в зависимости от материала трубки, а также ее поперечного сечения и толщины.У вашего гибочного станка будет регулировочная шкала, которую необходимо настроить в зависимости от необходимого радиуса трубы и общего числа градусов, на которое вам нужно согнуть. Возможно, вам придется скорректировать расчет в соответствии с радиусом, которого вы хотите достичь, чтобы получить желаемый результат. Еще один фактор, о котором нужно помнить, – это то, можно ли использовать тиски. Большинство ручных трубогибов можно оснастить тисками, и если вы хотите сгибать трубы с более толстыми стенками, вы должны использовать эту среду.
Отметьте направления изгиба и контрольные точки : Поскольку вы можете сделать несколько изгибов на одной пробирке, вам следует пометить пробирку продольной линией для справки. Линия всегда должна оставаться в направлении, противоположном направлению изгиба. Контрольные и измерительные отметки на пробирке гарантируют, что вы получите нужные вам результаты и сможете отслеживать свой прогресс.
Выровняйте и вставьте трубку в гибочный станок : Вы должны повернуть один из двух гибочных рычагов вверх, чтобы вставить трубку в гибочную форму, при этом следящая метка всегда видна. После вставки трубки механизм защелки обычно можно использовать для опускания второго рычага, чтобы удерживать трубку на месте при выполнении незначительных регулировок.
Запуск процесса гибки : Вы можете начать процесс гибки, крепко удерживая опорный рычаг ролика и опуская его до тех пор, пока на пресс-форме не будет достигнута отметка необходимого градуса. Следует отметить, что большинство труб имеют тенденцию к определенному отскоку после изгиба. Медные трубы обычно имеют более низкую прочность по сравнению со стальными трубами. Убедитесь, что во время этого процесса выплачивается возвратная пружина.

Выставка IMTS

IMTS собрала на этой онлайн-платформе производителей трубогибочных машин со всего мира.Просмотрите и найдите своего следующего поставщика вместе с нами.

Если у вас возникнут какие-либо трудности, пожалуйста, свяжитесь с нами.

Быстрая ссылка на поставщиков

Трубогибы – Металлообработка

В Baileigh мы являемся экспертами в области трубогибов с более чем 15-летним опытом инноваций. Что отличает наши трубогибы от трубогибов? Запатентованная конструкция, позволяющая экономить время, прочная конструкция и широкий выбор вариантов – от самого маленького ручного трубогиба до самого большого вальцегибочного станка с ЧПУ.

Читать далее Читать меньше

Ручные роторные ленточнопильные машины Просмотреть все

Нужно изготавливать единичные детали? Выбирайте недорогой ручной трубогиб. Наша конструкция позволяет изгибать трубу на 180 °, не перемещая фиксирующие штифты. Эти гибочные машины начального уровня имеют стальную или чугунную раму. Подробнее о Ручные ротационные ленточнопильные машины

Гидравлические роторные ленточнопильные станки Просмотреть все

Сделанные в США, наши гидравлические трубогибы позволяют выполнять производственные партии поручней, шасси, каркасов безопасности и многого другого.Дизайн без помощи рук и съемные инструменты сэкономят время в вашем магазине. Подробнее о Гидравлический ротационный ленточнопильный станок

Наш автомобильный глушитель включает полный набор инструментов для гибки, развальцовки, развальцовки и обжатия труб глушителя. Эта машина может сократить аутсорсинг и увеличить прибыль вашей автомастерской. Подробнее о Выхлопные трубы

Изготовленный из тяжелой стали, каждый станок для гибки труб на оправке Baileigh может сгибать тонкостенные трубы в узкие радиусы.Наша линия варьируется от небольших ручных моделей до автоматических станков для гибки оправок для промышленного производства. Узнать больше о Станки для гибки оправок

Вальцегибочные станки позволяют создавать широкие изгибы с большим радиусом. Мы предлагаем ручные вальцегибочные станки (для малых диаметров), гидравлические вальцегибочные станки (большие и толстые трубы) и вальцегибочные станки с ЧПУ (сложные гибы и высокая производительность). Узнать больше о Вальцегибочные машины

Ручной гидравлический гибочный станок

Ручной гидравлический гибочный станок THE АМЕРИКАНСКИЙ УНИВЕРСИТЕТ В КАИРЕ
ИНЖЕНЕРНОЕ УПРАВЛЕНИЕ
МАШИНОСТРОЕНИЕ ПОЗ.
MENG 339- Материалы и Производство

Технический отчет о срочном проекте
Ручная гидравлическая трубка и трубогибочный станок

Кому предоставлено:
Доктор.Нахед Эль-Махаллави

Автор:
Фади Нааман Аби-Надер
Моатаз Мохаммад Атталлах
Мохамед Абдаллах Борхан
Шериф Сами Шенуда

ВЕСНА ’99

Гибка:

Трубы и гибка труб – одно из важнейших производственные процессы; однако для этого требуются специальные инструменты, чтобы избежать любых возможные недостатки или ограничения процессов.Изгибы труб имеют многие приложения, как в сантехнических операциях, так и в бытовой сантехнике установки, или даже в некотором машиностроении. Они доступны например, в велосипедах, металлической мебели, трубах для воды или других жидкостей.
Есть некоторые опасения по поводу изгиба процесс. Во-первых, это возможность коробления или складывания. Коробление деформация, которая происходит с поверхностью трубы, которая должна быть прямой после изгиба трубка деформируется неравномерно. Коробление это не единственная проблема; среди основных проблем – возможность разрушение изгибаемой детали или достижение предельного напряжения материал.Перелом или растрескивание – главная проблема при любом изгибе. процесс. Следовательно, он требует особого обращения.
Были введены некоторые методы, позволяющие избежать упомянутые ранее проблемы изгиба. Самый распространенный метод – это заполните трубку сыпучими частицами, в основном песком, которые затем встряхивают Вытащите трубку после завершения процесса. Все-таки трубку надо закрепить или зажат, чтобы избежать деформации, которая может возникнуть в результате прогиба на радиальное направление.
Во многих инженерных приложениях Требуется, чтобы трубка имела внутренние детали.Этим деталям можно придать форму путем закупоривания трубы специальными оправками, резиновыми или гибкими. материал. Эти оправки могут иметь форму обычной вилки, шариков, кабеля. или даже ламинированный.
Толщина трубки очень важна. фактор в процессе гибки. Трубы большой толщины можно гнуть без страх перелома или растрескивания; но сила, необходимая для выполнения процесс был бы выше. С другой стороны трубки небольшой толщины должен быть заполнен песком или сыпучими частицами, чтобы избежать коробления или трещин.
Еще одна важная проблема, связанная с изгибом труб это так называемый эффект пружинения. Известно, что материал испытывает упругое восстановление после снятия нагрузки. При изгибе, это восстановление – возврат к пружине. Возврат пружины происходит в трубах и трубках, а также плоские листы и плиты. Теоретический раздел будет включать некоторые отношения для этого эффекта.
Существует четыре различных метода компенсации весна назад. Самый простой – это перегибание. Здесь заготовка изгибается на угол меньший желаемого (т.е.грамм. гибка с 87 градусов для радиуса изгиба 90 градусов), чтобы при восстановлении трубки его упругое восстановление, угол, который остается после возврата пружины, является желаемый угол. Еще один метод преодоления пружинящего возврата – это растягивающийся изгиб. В этом случае заготовка подвергается растягивающим усилиям, пока согнутый. Таким образом, изгибающий момент, необходимый для создания определенного угла уменьшится, поскольку комбинированные напряжения между изгибом и растяжением будут работай над этим. Еще один способ уменьшить возвратную пружину – выполнить процесс при повышенных температурах (горячая гибка), следовательно, уменьшение пружины назад.

Гибка Машин:

Любой гибочный станок должен иметь некоторые компоненты. которые помогают ему выполнять свою функцию без каких-либо дефектов или деформации в заготовку. Эти компоненты:

1 – Источник силы: Есть должен быть источником силы или момента, который изогнет трубку. Требуемый сила – это сила, способная создать напряжение, превышающее предел упругости, вызывающий необратимую деформацию трубки.Сила производится разными методами. Сила может быть произведена физическим сила нужно толкнуть за руку определенную руку. Чтобы произвести достаточной силы, следовательно, следует рассмотреть большой силовой рычаг. В другом случаях эта сила создается гидравлическим домкратом, способным производить большая сила. Этот гидравлический домкрат может иметь ручной или механический привод. Тем не менее, длина хода домкрата является очень важным фактором, определяющим угол изгиба, до которого может дотянуться трубка.
2 – Фиксация трубки: трубка должен иметь особую фиксацию; фиксация, позволяющая перемещать трубку поскольку он удлиняется и предотвращает его вращение вокруг своей центральной линии, чтобы избежать коробление. Иногда трубку зажимают, чтобы избежать последнего движения. В в некоторых случаях трубка закреплена между двумя роликами, чтобы трубка могла свободно двигаться. двигаться. Дополнительным преимуществом роликов является то, что, поскольку они катятся во время при изгибе трубка не испытывает трения, против того, что могло бы произошли, когда ролики закреплены.

Положение трубки после изгиба относительно перед изгибом
3 – Матрица впечатления: Кость или башмак станка – это компонент, на котором трубка должен отдыхать.

Матрица должна иметь прорезь, в которую будет опираться трубка. В некоторых гибочных станках матрица остается неподвижной, пока труба приближается к ней, и в других станках произведенной модели матрица приближается к трубе.
Глубина паза матрицы зависит от трубы, которые будут сгибаться с помощью штампа. Трубы с толщиной поперечного сечения можно гнуть с помощью специальных штампов.Это предотвращает коробление и другие возможные деформации.

Типы методов гибки труб:

1 – Трехточечная гибка: Тип изгиба, при котором изгибающая сила прилагается только к одной точке, и трубка закреплена на двух других точках. Эти силы создают максимальный момент посередине между двумя опорами.
2 – Четырехточечная гибка: изгибающее усилие прикладывается к двум точкам, а труба фиксируется на двух опорах. в двух других точках.

Трехточечная гибка имеет преимущество перед четырехточечный изгиб – это то, что в первом случае достигается максимальный момент только по одной точке, а по второй – на полигоне. Следовательно, существует большая вероятность наличия дефектов и изъянов в объеме материала между точками нагружения при 4-точечном изгибе чем в гораздо меньшем объеме при однократной нагрузке в 3-точечном тесте.


3-точечный изгиб	4-точечный изгиб

Теория:

Значение максимального напряжения из-за изгиба момент задается как:

В этом случае напряжение должно превышать предел текучести.
С другой стороны минимальный радиус изгиба данного листа или трубы зависит от отношения R / T, которое является соотношением между радиус изгиба зависит от толщины (T) детали. Отношение дано в виде:

Где r – конечный радиус трубы после изгиба.
Другой фактор – фактор возврата пружины. Ks, который определяется следующим образом:

где Ri – начальный радиус изгиба, а Rf – конечный радиус изгиба.
Коэффициент упругого возврата K = 1 означает, что нет произойдет возврат к пружине.Если K = 0, это означает полное упругое восстановление. после снятия нагрузки.

Разное Типы гибочных станков:

Ensley Tools Гибочный станокEnsley Tools ФирмаТочная модель назначенной машины. Сила прикладывается с использованием гидравлический домкрат, который устанавливается вертикально на заготовке. Умирает содержит прорези для вставки трубки. Кроме того, он имеет два ролики для трубки, чтобы свободно скользить по ним.
Ручной гидравлический гибочный станок: горизонтальный домкратJesan Ково компания
Ручной механический гибочный станок: источником силы является физическая сила, получаемая от движения ручки, который создает движение и момент, изгибающий трубу. Эта модель может имеют некоторые ограничения на возможные пределы изгиба.
Ручной гибочный станок: гибочные станки позволяют сгибать трубы по очень низкой цене.Компактный дизайн позволяет большая мобильность, а также гибкость местоположения. Они есть легкий вес и требует меньше половины квадратных метров скамейки, включая сгибание руки. Ограничение этой машины – ограничение размера трубы; он может работать для всех сечений.

ВЫБРАННАЯ МАШИНА: Дизайн, описание, компоненты:

Станок, выбранный для изготовления это первая модель, созданная на базе станка Ensley.Большая часть проект был выполнен с использованием Reverse Engineering. Во-первых, используя Интернет и получение мануалов на аналогичные машины. Далее аналогичная модель для машины был тщательно изучен и были сняты его измерения. Наконец-то новый дизайн был реализован для преодоления проблем большой цены и других проблем оригинального дизайна.

Машина состоит из следующих основные компоненты:

1 – Рама гибочного станка: Это две одинаковые пластины, между которыми должна лежать трубка.Должно быть прочным и жестким, чтобы не смещаться в процессе гибки, вызывая любой из ранее упомянутых дефектов.
2 – Ролики: они представляют две точки изгиба трех точек. На них должна лежать трубка. ролики. Следовательно, у них должны быть дополнительные подвижности (перевод и вращение вдоль его центральной линии), чтобы трубка могла скользить по их, иначе поверхность трубки будет деформироваться из-за трения между ней и ролики. Прорезь, выгравированная внутри роликов, должна соответствовать кресту. участок наибольшего участка трубы, который машина должна изгибать.
3 – кубик: кубик – это точка применения силы. Это круговой сектор с выгравированной в нем прорезью. для трубки, чтобы опираться на. Станок должен иметь специальный набор штампов для каждая секция трубы.
4 – Гидравлический домкрат: Это источник силы. Используется 20-тонный домкрат, однако он должен использоваться в вертикальном направлении. Общий ход около 26 см.
5 – Прочее: стол, крепления между гибочным станком и столом, фиксация между головкой домкрата и умри.

ОПЕРАЦИЯ:

По мере того, как домкрат движется вверх, игральная кость движется. пока он не встретится с заготовкой.Три точки соприкосновения с фигурой; поэтому начинается изгиб. Домкрат дает небольшую подачу движения (2 мм на время). Это важно, потому что если бы его минимальный корм был высоким, он мог бы вызвали внезапный перелом. Небольшая подача является преимуществом, потому что она дает возможность очень надежной и точной гибки.

РЕАЛИЗОВАННЫЙ ДИЗАЙН:

В реализованной конструкции используется вертикальный Установка домкрата: Ensley Tools Machine: предлагает:

1 – Максимальная устойчивость: По сравнивая модель инструментов Ensley, которая закреплена на столе, с моделью Jesan Ково, видно, что фиксация штатива не такая устойчивая, как фиксированная к столу.Это связано с тем, что при приложении силы к рычагу домкрата возникает будет тенденция для всей машины вращаться над одним из штатива стойки. Соответственно, отказавшись от штатива, можно было добиться большей устойчивости.
2 – Цена за вычетом: Цена горизонтальных домкратов по сравнению с вертикальными домкратами очень высока (около 2000 L.E. по горизонтали до 90 L.E. для вертикального домкрата с та же грузоподъемность 20 тонн). Поэтому экономичнее использовать вертикальный трубогиб.

ВЫБОР МАТЕРИАЛА:

Сталь была выбрана для деталей машин по следующим причинам:

1 – Низкая стоимость
2 – По сравнению с этим, простота обработки на алюминий или другие материалы.
3 – Высокая прочность, которая может выдерживают нагрузки.
4 – Ожидаемый долгий срок службы.

Введение в трубы и трубки:

Трубы стальные могут изготавливаться из слябов или заготовок. Из плит обычно изготавливают сварные трубы. Бесшовные трубы бывают обычно из заготовок. Плиты превращаются в узкие полосы, называемые скелп. Ширина скелпа равна длине окружности производимой трубы. Машина протягивает скелп через колокол, колоколообразную матрицу или через контурные рулоны.Колокол или валки сгибают стальную полосу в округлую форму. форма трубы или трубки. Затем шов сваривают электрически.
Для изготовления большого диаметра трубы стальная пластина машинным способом вдавливается в общие контуры трубка. Шов заваривают, а концы временно заделывают. Вода затем закачивается в трубу под давлением, и это гидравлически расширяет трубу к нужному диаметру.
Заготовки превращаются в стержневые длины, которые называются круглыми трубами, прежде чем они будут превращены в бесшовные НКТ или труба.Круглая труба сначала нагревается до однородной температуры. в духовке непрерывного действия. Затем один конец подается между прошивными валками дорновой фрезер. Булочки работать и месить круг, пока не появится отверстие. через центр. Оправка или пробойник вставляется в отверстие трубка круглая. Процесс идет непрерывно. Раунд продвигается вперед, открываясь в форму трубы или трубки, когда она проходит по длинной оправке. После отверстие делается по всей длине патрона, оправка снят.Трубе можно придать дополнительную форму путем удлинения с уменьшением растяжения. мельница; или его можно увеличить, пропустив калибровочную оправку, которая работает так же, как прошивная оправка. Пока внутри оправка, НКТ или труба также могут обрабатываться между валками или намотчиками. Давление барабанов утончает внешнюю стенку трубы или НКТ.
НКТ иногда бывает холоднотянутым через матрицу, в то время как длинная оправка вставляется внутрь НКТ. Этот техника увеличивает диаметр трубки.Давление холодного волочения может также привести к получению трубок с большей прочностью на разрыв и более гладкой, более жесткая поверхность.

Главный Производственные процессы:

Введение в станки

Станок – это инструмент с механическим приводом, изменяет размер, форму или покрытие металлических предметов. Настоящий станок выполняет как минимум четыре вещи: держит заготовку, держит режущий инструмент, перемещает один или оба этих объекта и обеспечивает движение подачи для инструмент или заготовку.
Режущий инструмент делает новую деталь стряхив металл с оригинального изделия. Станок вырезает кусок металла почти так же, как перочинный нож игрушечный парусник из куска дерева.
Важная особенность современного станок прецизионный. Он может резать металл с точностью до миллионных долей. дюйма. Этот показатель примерно равен 1/300 толщины. человеческого волоса. Такая точность позволяет изготавливать две детали. или тысячи абсолютно одинаковых деталей.
Существует более 400 видов станки в действии в промышленности сегодня. Они варьируются от небольших настольных устройств к сложным машинам весом в сотни тонн. Станки выполняют тысячи операций преимущественно с металлическими предметами. Они производят крошечные винты и отличные роторы турбин с точностью.
В принципе станки просты. Они выполняют некоторые основные операции с металлами. Эти операции поворотные, строгание, фрезерование, сверление, пиление, шлифование и металлообработка.

В нашем проекте несколько операций по металлообработке были использованы. Мы были в основном ограничены инструментами, доступными в AUC. цех. Для некоторых операций потребовались бы более подходящие инструменты и производственные процессы.

Основные процессы производства которые мы практиковали во время работы над проектом, заключаются в следующем.

1- Токарный
Токарный станок – это станок, используемый для выполнять токарные операции. Он производит режущее действие, вращая заготовка против неподвижного инструмента, имеющего единственную кромку.Линия кроя форм цилиндрическая поверхность. Принцип токарного станка был известен и применялся сотни лет. Вероятно, он развился из ранней комбинации гончарного круга и ножа.

Токарный станок – самый универсальный станок. Он может обрабатывать заготовку круглой, концентрической, эксцентрической или круглой формы. коническая форма. Он может нарезать плоскую или коническую резьбу внутри или снаружи. При наличии соответствующих приспособлений токарный станок может выполнять фрезерные или шлифовальные операции. Все работает с точностью.

Основные части токарного станка
Кровать – это каркас, поддерживающий инструмент и заготовка. Передняя бабка подает механическую энергию. Это содержит конический шкив, обеспечивающий регулируемые рабочие скорости. Задняя бабка контролирует мертвую точку, которая поддерживает конец заготовки. Карета перемещает инструмент и управляет им. Составная опора удерживает резцедержатель и режущий инструмент. Режущий инструмент изготовлен из закаленной стали или со стальным наконечником. со сплавами, такими как карбиды вольфрама, бора, титана или тантала.
В процессе эксплуатации заготовка может иметь отверстия просверливаются в каждом конце и жестко удерживаются между центрами. Заготовка также может храниться в патронах. В любом случае заготовка вращается, и в него подается инструмент.
Типы токарных станков
Моторно-токарный станок самый широко используемый. Он имеет задние шестерни для обеспечения низкой скорости и высокого крутящего момента. требуется для выполнения тяжелых резов на больших заготовках. Построен двигатель токарный станок с шестернями переключения и ходовым винтом для нарезания резьбы. Он также питал подавать как в продольном, так и в поперечном направлении.

– Токарная обработка была одним из процессов которые мы активно использовали во время наших лабораторных работ. Ролики были изготовлены поворотом. Мы использовали специальный инструмент с специально разработанным контуром. работать ролики.

– Токарная обработка также использовалась основная операция очистки. Мы удалили 2 мм поверхности наших материалов. удалить окисление и грязь. Также использовался лицевой поворот. как продольное точение.

– Матрица также была изготовлена поворотом большого диска.Диск был пропилен латетной пропилкой для получения дугообразной формы. умри.

– Обработаны большие болты до нужного размера, повернув. Также на токарном станке заправили резьбу, с большой точностью и улучшенной обработкой поверхности.

– Проблема фиксации штампа тоже решалась поворотом. Мы изготовили специально разработанную деталь что позволило закрепить штамп на головке поршня.

2- Формовочный
Планировочные работы
Строгание металла на станке Инструмент аналогичен строганию дерева ручным рубанком.Рубанок производит плоская поверхность за счет режущего действия. Однолезвийный инструмент удерживают в инструментальная головка на жесткой поперечине, называемой рельсом. Заготовка установлена на столе, который опирается на рельсы в тяжелой кровати. Действие резки требует место, когда заготовка перемещается вперед-назад относительно неподвижного режущий инструмент.
Формовщик – это станок, используется для строгания металла. Однолезвийный инструмент формирователя движется вперед и назад по прямой, и заготовка подается в режущий инструмент.В Стандартный формирователь состоит из основания, на котором смонтирована колонна, поддерживающая рабочие части. Ползун над колонной несет инструментальную головку. Он путешествует в трапах, управляющих движением инструмента.
Формообразующие используются для обработки небольшие плоские или изогнутые поверхности.

– Формирование было одной из операций которые мы использовали для производства нашей машины.
Мы использовали формирователь для улучшения размерного точность и чистота поверхности бордюров плит. Тарелки изначально были резать на кислородно-ацетиленовом пламени.В результате получилась очень чистая поверхность. Плохо. Требовалась операция формования для удаления излишков металла и увеличения точность размеров заготовки.

3- Фрезерный

Фрезерный станок используется для формования плоских, изогнутые или неровные поверхности. Режущее действие происходит, когда заготовка подается против одного или нескольких вращающихся инструментов, называемых фрезами или фрезами. Эта операция прямо противоположна токарному станку, который удаляет металл. путем подачи инструмента во вращающуюся заготовку.
Универсальный фрезерный станок выполняет самые разные операции. Колено, изготовление, строгальный станок типы являются примерами.
Специальные фрезерные станки с планетарными тип для обработки отверстий и торцевания и двусторонние станки для фрезерования концы стержней и валов.
Основные части фрезерного станка
Коленно-столбчатый тип – фрезерный. машина, которая имеет много промышленного применения. Он состоит из основания, поддерживающего столбец. Лицевая сторона колонны – это лицо.Часть, известная как колено выступает из колонны и перемещается вверх и вниз по лицу. Он поддерживает стол, который движется горизонтально по рельсам, называемым путями. Сверхрука поддерживает инструментальная головка. Фреза установлена на шпинделе с электроприводом. или на детали, называемой оправкой, удерживаемой шпинделем.
Обычно фрезы имеют цилиндрическую форму. тело, которое вращается вокруг собственной оси. Он разработан с равномерно распределенной резкой зубья, которые входят в зацепление с заготовкой в правильной последовательности. Фрезы плоские иметь зубы только по периметру.Они производят плоские поверхности, параллельные режущая ось. Концевая фреза имеет на конце зубья, а также по периметру. Торцевые фрезы имеют зубья с одной или двух сторон. а также на конце фрезы. Фреза угловая имеет форму как усеченный конус. Используется для выполнения угловых надрезов, например, канавок. и V-образные выемки.
Работа на плоскости или на поверхности, Фрезерование состоит из обработки плоской горизонтальной поверхности с помощью плоского фрезерования. резак. Если срез намного шире диаметра фрезы, процесс называется перекрытием.Торцевое фрезерование применяется для нарезания пазов, облицовки узких поверхности и проделывать точные отверстия. Торцевое или боковое фрезерование – это процесс резания вертикальных поверхностей под прямым углом к оси фрезы.

Фрезерные операции очень медленные и дорогостоящие. Однако качество поверхности и точность размеров увеличиваются. В нашем В проекте фрезерование было наименее используемой производственной операцией.
Мы использовали фрезерный станок для улучшения чистота поверхности и точность размеров 9-сантиметрового отверстия в 0.Толщиной 9 мм пластина. Первоначально отверстие просверливали на токарном станке.

Обработка 4 отверстий:

За время работы над проектом несколько Выполнены операции по проделыванию отверстий Пришлось проделывать отверстия в разных пластины для реализации замыслов.
Проделанные нами операции по просверливанию отверстий Толщина пластин составляла от 0,8 мм до 1,2 мм.
Диаметр отверстий варьировался от 4 мм до 22 мм. дыры.
Процесс изготовления готового отверстия это тот, который может потребовать нескольких шагов.Первая операция произвела грубую отверстие. Затем необходимо было увеличить отверстие, чтобы получить большую точность. Наконец, на пластине была нарезана специальная отделка, например, резьба. внутри отверстия.

Буровые работы:
Простое вырезание отверстий в или через металл называется сверлением. Это делается с помощью вращающегося инструмента, называемого сверло с несколькими режущими кромками на острие. Механический Машина, которая удерживает, вращает и подает сверло, называется сверлильным станком.
Есть два стандартных сверла прессы в цехе AUC.Чувствительный тип используется для легких работ. Тип скамейки – это небольшая машина со стойкой для установки на скамейку. Применяется на короткой заготовке среднего размера. Головку инструмента можно поворачивать вокруг опорной стойки, а также по направлению к ней или от нее. Эти двое движения производят радиальное действие.

Для изготовления нашей машины диаметр 9 см отверстие нужно было проделать в стальной пластине толщиной 0,9 мм. Для этого процесса обычный сверлильный станок был неуместен. Нам пришлось использовать центральный токарный станок с помощью подходящего инструмента для изготовления отверстия.Однако отделка поверхности и точность размеров нуждались в улучшении, поэтому заготовка была взята к фрезерному станку (см. предыдущий раздел «фрезерный»)

5- Пиление

Мощность во многих производственных операциях распиловка – лучший метод резки металла. Это экономичный способ который распилить пруток до примерного размера, необходимого для дальнейшей работы. Контурная резка может быть сделана точно и быстро с помощью механической пилы.
Для производства нашей машины мы прошли несколько процессов распиловки.Различные цилиндры и угловые штанги были разрезаны на подходящие размеры для дальнейшей обработки. Пилили также пластины толщиной 10 мм.
Мы использовали два разных пильных станка во время нашей работы. Один был на семинаре AUC, а другой во время закупка стали (в цехе Сабтейя).
Циркулярная пила
Циркулярная пила состоит из большого, лезвие с механическим приводом и вставленными зубьями Его действие во многом схоже до фрезы. Циркулярная пила используется в основном для резки прутка. запас нужной длины.Он работает на медленных скоростях, но обладает большой мощностью.
Сабельная пила
Ответный или силовой взлом, пила распиливает сток медленно, но дешево. Коленчатое устройство поднимает и опускает лезвие после каждого удара. Этот инструмент имеет автоматическую отсечку. который останавливает машину при отрубании ложи. Можно разрезать несколько брусков за один раз.

Ручная распиловка также использовалась для изготовления наша машина. Мелкие детали, которые не могли поместиться на электропилу пришлось распиливать вручную ножовкой.Пиление вручную помогает контролировать точность кроя и сложные разрезы могут быть выполнены.

6- Операции ножниц

Ножницы в основном состоят из силового агрегата, который приводит в движение и управляет набором острых лезвий. Металл для резки находится между двумя лезвиями. Одно лезвие давит на металл вверх против сопротивляющегося края. Разрез производится, когда второе лезвие движется вниз и прорезает жестко удерживаемый лист металла.

Ножницы для относительно толстой резки тарелки (до 1.2 мм) отсутствовали в мастерской AUC. Во время нашего При работе над проектом пришлось использовать внешние ножницы. Мы пошли на большие мастерские в районе Сабтейя для того, чтобы разрезать наши тарелки по желаемому формы и размеры для воплощения замысла.

Также нарезали части угловых балок изготовить подставку. На концах торцов были вырезаны треугольные секции. угловые балки, чтобы сварить их вместе.

7- Шлифовка

Процесс шлифования заключается в удалении металла, подавая заготовку на вращающийся абразивный круг.Это истинная операция резки. Действие шлифовального круга аналогично действию шлифовального круга. фрезы многозубые. Колесо шириной 2 дюйма (5 см) и путешествие на высоте 5000 футов (1524 метра) в минуту дает около 300000000 режущие кромки на заготовку за одну минуту. Производит мелкодисперсную стружку. Из-за высокой температуры стружка выглядит как искра.

Изначально шлифовка была чистовой операцией. Сейчас он развился до такой степени, что конкурирует с другими станками. операции по черновой обработке поверхностей.Шлифовка теперь считается самый точный из всех машинных процессов. Измельчитель может производить полную диапазон отделки от самой грубой (заедание) до самой прекрасной поверхности (современное внутреннее шлифование).

Поверхность шлифовального круга состоит из острых абразивных частиц, залитых подходящим связующим. В Обычно используемые природные абразивы – это наждак, песчаник и кварц. Среди наиболее эффективными производимыми абразивами являются оксид алюминия и кремний. карбид. Связующие, обычно используемые для шлифовальных кругов, – это глина, силикат натрия, и смолы.
Притирка – это шлифовальная операция, используется для производства полированных поверхностей. Притирка выполняется с поверхности смесь абразивных частиц и масла. Исправляет мелкие дефекты поверхности. для обеспечения плотной посадки сопрягаемых деталей.

Шлифовка широко использовалась во время нашей лабораторная работа. Точность размеров и качество поверхности были улучшены благодаря моей шлифовке. края пластин. Применяли как ручную, так и электрическую сетку. Острый кромки, а также излишки металла были удалены шлифовкой.

8- Операции соединения металлов:

-Сварка:
Сварка, пайка или пайка соединить две металлические поверхности, создав связи между их составляющими атомы.При сварке мы часто используем присадочный материал между поверхностями, и все три применяют тепло для расплавления либо локальных поверхностей, либо наполнителя. Во время процесса поверхности защищены от кислорода воздуха, который имеет тенденцию соединяться с металлическими атомами, уменьшая таким образом силу соединение с помощью химического флюса, который очищает поверхности, или погружением в защитную атмосферу. Сварка обеспечивает максимальную прочность соединения. При правильной сварке соединение будет таким же прочным, как и материнский материал иногда прочнее.
При сварке, две металлические секции обычно соединяются путем соприкосновения их поверхностей под высоким температура, высокое давление или и то, и другое, в зависимости от области применения. Хотя большинство сварных швов выполняется между одинаковыми металлами, разными совместимыми металлами также могут быть сварены.

Основной метод, который мы использовали наша лаборатория – газовая сварка с использованием ацетилена.
Газовая сварка использует пламя для плавления локальных материал и наполнитель. Наполнитель обычно представляет собой металлический стержень, который допускается. течь между соединяемыми частями.Пламя также обеспечивает защитную атмосфера, препятствующая накоплению оксидов. Используется газовая сварка в первую очередь для ремонта в тех областях, где портативное оборудование является преимуществом.
Для дуговой сварки используются интенсивные тепло электрической дуги, возникающей при протекании большого тока между основной металл и электрод. Применяются температуры до 3870 ° C. для расплавления местных материалов основы и наполнителя. Экранированная дуговая сварка металлом использует электроды из металлической присадочной проволоки с покрытием. Электрическая дуга разрушает покрытие, создавая защитную атмосферу, которая одновременно стабилизирует дуга и действует как поток.При газо-вольфрамовой дуговой сварке неплавкий вольфрам электрод удерживает дугу, а инертный газ, такой как азот или аргон, обеспечивает защитная атмосфера. Между тем, через электрод пропускается присадочная проволока. держатель. Поскольку отдельный флюс не используется, качество сварного шва сильно зависит от чистоты исходных поверхностей.

Мы использовали сварочные операции для изготовления наш стенд. Для изготовления стенда было сварено 4 уголка и пластина в г. в дополнение к 4 другим уголкам для формирования ножек.В этой операции кислородно-ацетиленовый использовалась сварка.
Мы также использовали сварку для соединения нескольких пластин. к раме гибочного станка. Поршневая «коробка» (три пластины, окружающие поршень) были закреплены на столе сваркой.
Для фиксации пружины на матрице приварили небольшая изогнутая стальная деталь на матрице, а также на корпусе поршня.

В ходе лабораторных работ мы также выполнили временные сварочные процессы. Стальной каркас состоит из двух пластин. Для того чтобы Чтобы две пластины были идентичными, нам пришлось обрабатывать их вместе.Мы провели временная сварка, чтобы соединить их и обработать за один шаг.

Также использовался оксиацетиленовый процесс. резать стальные пластины. В этом процессе горелка обеспечивает более высокий уровень кислорода. топливной смеси. Для резки нашей стали использовался процесс кислородно-ацетиленовой резки. тарелки нужных размеров. Он также использовался для резки дугообразных часть с диска.

Процесс кислородно-ацетиленовой резки имеет очень плохая обработка поверхности и точность размеров.Обрезанная часть должна пройти по крайней мере, дополнительную операцию обработки, такую как формование или фрезерование.

РЕКОМЕНДАЦИИ:

1 – Размер тарелок используется в рамах тяжелый. Хотя это увеличивает стабильность машины, следует учитывать уменьшение толщины пластин при реализации аналогичная модель. Это может привести к снижению цены.

ЭКОНОМИЧЕСКИЙ ОЦЕНКА:

Цена аналогичной машины, которая была приобретенная службой технического обслуживания AUC (сантехники) составила около 2800 л.E. Произведенные модель стоила около 400 L.E., хотя некоторые расходы были потрачены на ненужные детали. из-за вынужденного изменения конструкции. В целом это было экономически выгодно. посильная машина, если говорить об очень маленьком производстве. О массовом производстве предел, машина точно будет стоить меньше.
Еще одна машина, но всего 12 тонн емкость домкрата, стоит 600 Л.

ССЫЛКИ:

Энциклопедия Кольера. Производственные процессы. 1997 г.

Калпакджян, Серопе. Производственные процессы для инженерных материалов. Аддисион Уэсли,
США. 3-е изд. 1997 г.

http://www.pvtnet.cz/www/jesankovo/j05.htm#XOTR29

http://www.ensley-tools.com/8.html

http://www.pro-tools.com/Page11.html

http://www.phi-tulip.com/benders/manbend.html

БЛАГОДАРНОСТИ:

Выражаем нашу глубокую признательность доктору Хани А. Арафа (, потому что он просто самый лучший! ) за его поддержку во время проекта реализация в мастерской.Он внес свой вклад в дизайн машины, и, возможно, для всего класса 339, особенно когда мы советовались с ним по поводу пружины и некоторые другие проблемы, с которыми мы столкнулись в ходе проекта.

Справочник Дом

Трубогибы – Ручные и электрические трубогибы

Tubela Engineering предлагает широкий выбор трубогибов и оборудования для обработки труб. Мы поставляем все: от портативных ручных станков до тяжелого трубогибочного оборудования, например, стальных трубогибов или гидравлических трубогибов.Некоторые из основных типов трубогибов, которые мы предлагаем, – это ручные трубогибы, трубогибы для металлических труб, ручные и электрические гидравлические трубогибы, электрические поворотные трубогибы, а также мы можем поставить трубогибы с ЧПУ и трубогибы с ЧПУ. Эти машины эффективны и точны для гибки стальных труб, нержавеющей стали, алюминия, меди, тонкостенных стальных труб и некоторых труб с пластиковым покрытием.

В зависимости от типа трубы, которую вам нужно сгибать, широкий выбор гибочного оборудования Tubela означает, что вы сможете найти для себя подходящую машину.

Как пользоваться станком для гибки стальных труб?

Чтобы использовать трубогиб, сначала необходимо выбрать соответствующий трубогиб. Вы должны разметить трубку с указанием направлений изгиба и контрольных точек. Эта линия должна оставаться в направлении, противоположном желаемому направлению изгиба.

Затем труба должна быть выровнена и помещена в трубогиб. Затем поднимите один из гибочных рычагов, чтобы вставить трубку, при этом убедитесь, что контрольные точки остаются видимыми. Как только это будет установлено, опустите изгибающий рычаг, чтобы закрепить трубку на месте, а когда будете готовы изгибаться, возьмитесь за опорный рычаг и потяните его вниз.Вы должны увидеть ориентиры.

Достигнув желаемого изгиба, отпустите опорный рычаг и отсоедините трубку от трубогиба.

Что такое трубогиб на оправке

Трубогиб на оправке – это очень точный электрический трубогиб, работающий с запатентованной системой вертикального зажима. Это позволяет изгибать изделия сложной и сложной формы в прочные трубы без образования складок. Морщины возникают при неэффективном сгибании трубки.

Как сгибать тонкостенную трубку

Когда тонкостенная трубка сгибается под углом более 45 градусов, может возникнуть складка.Для сгибания тонкостенных трубок, используемых в велосипедах и мебели, следует использовать ручной трубогиб.

Важно использовать правильный штамп для трубки, так как он поддерживает внутренний радиус изгиба трубки, которая сжимается при растяжении снаружи. Смазка штампов на трубогибе поможет продвигать трубку и сохранить штампы.

Можно ли сгибать трубы из нержавеющей стали?

Существует ряд трубогибов для гибки труб из нержавеющей стали.Это будет зависеть от прочности трубки, а также от радиуса, до которого вы планируете сгибать трубку. Вероятность появления морщин будет зависеть от радиуса изгиба трубки. Трубогибы на оправке идеально подходят для труб из нержавеющей стали.

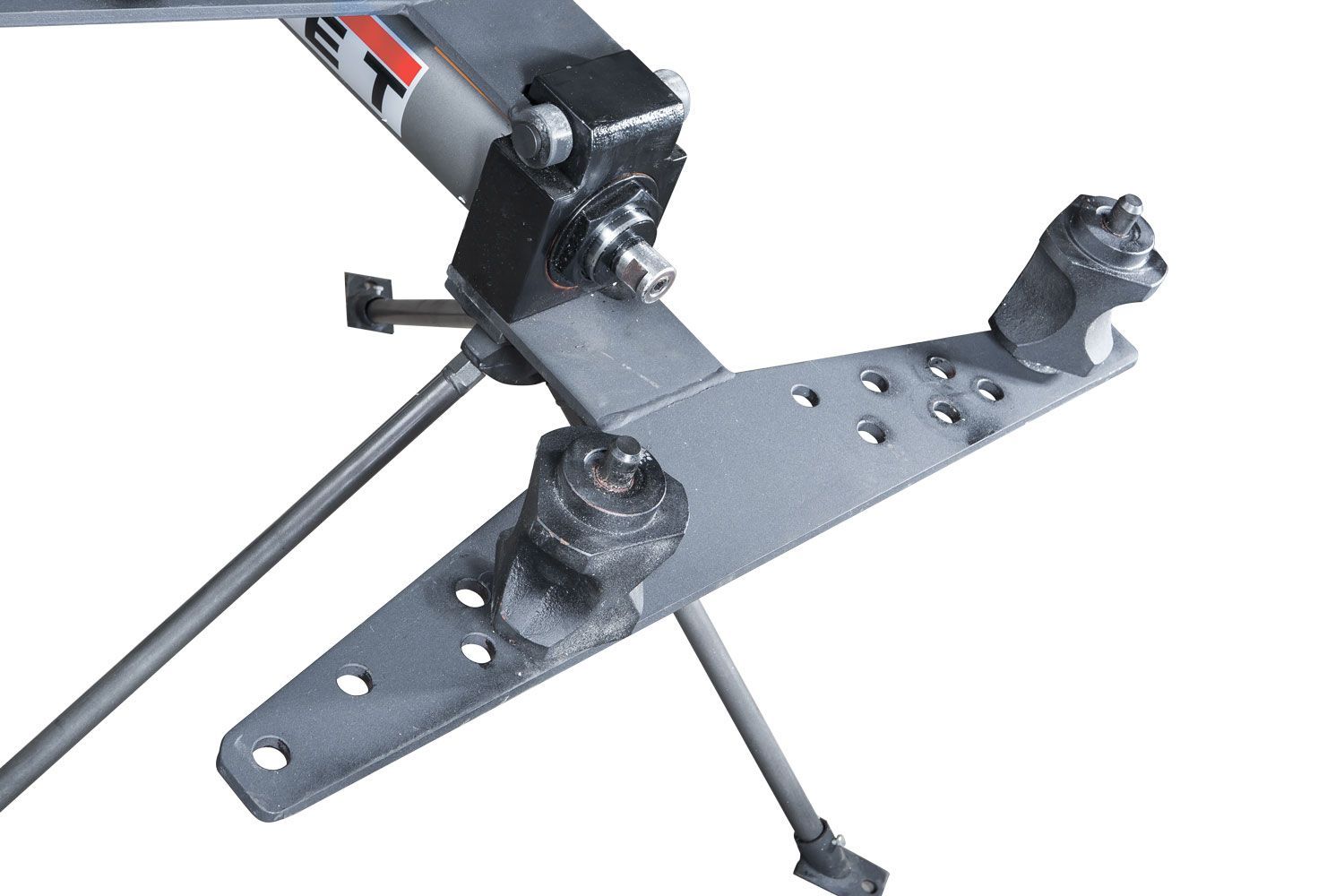

Jet 331900 JHPB-20, 2 “ручной гидравлический трубогиб

Политика возврата

—–

Возврат
Срок действия нашей политики 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Плата за возврат 25% будет применяться к предметам более 100 фунтов.

Некоторые виды товаров не подлежат возврату. Мы также не принимаем товары, которые являются предметами гигиены, опасными материалами или легковоспламеняющимися жидкостями или газами.

Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

Пожалуйста, не отправляйте покупку обратно производителю.

Любой товар, не находящийся в исходном состоянии, поврежденный или отсутствующий по причинам, не связанным с нашей ошибкой, не будет принят.

Возврат (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также сообщим вам об утверждении или отклонении вашего возмещения.
Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты.

Просроченный или отсутствующий возврат средств (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально опубликован, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы сделали все это, но еще не получили возмещение, свяжитесь с нами по адресу [email protected].

Биржи (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены.Если вам нужно обменять его на такой же товар, отправьте нам письмо по адресу [email protected].

Доставка
Чтобы вернуть товар, отправьте его по адресу: 4170 W Harmon Ave # 4, Лас-Вегас, Невада, США, 89103

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем получение возвращенного вами товара.

—–

TOP HEADLINES

Трубогибы ручные гидравлические: Гидравлические трубогибы | Купить трубогибочный станок по низкой цене. Цены, отзывы – интернет-магазин ВсеИнструменты.ру

Трубогибы ручные гидравлические: Гидравлические трубогибы | Купить трубогибочный станок по низкой цене. Цены, отзывы – интернет-магазин ВсеИнструменты.ру

Трубогиб ручной гидравлический RIDGID HBO382 3/8-2 42468

Описание

Трубогибы ручные гидравлические ТГ – устройство, схемы, информация для заказа

Трубогибы гидравлические ручные, с электроприводом 180 и 90 градусов

Гидравлические ручные трубогибы (профилегибы) по металлу

Гидравлические трубогибы ROTHENBERGER

Электрогидравлический трубогиб для работы с инженерными коммуникациями в г.

Преимущества электрогидравлических трубогибов

Трубогибы

Трубогибы гидравлические и электрогидравлические

Ручной или гидравлический трубогиб – что ваш выбор?

Связанные гидравлические и ручные трубогибы Сообщения в блоге:

JD2.

Гидравлический трубогиб

Различия между трубогибами и трубогибами

Гидравлические, электрические, ручные и механические

Как работать с ручным гидравлическим трубогибом?

Выставка IMTS

Трубогибы – Металлообработка

Ручные роторные ленточнопильные машины Просмотреть все

Гидравлические роторные ленточнопильные станки Просмотреть все

Ручной гидравлический гибочный станок

Трубогибы – Ручные и электрические трубогибы

Как пользоваться станком для гибки стальных труб?

Что такое трубогиб на оправке

Как сгибать тонкостенную трубку

Можно ли сгибать трубы из нержавеющей стали?

Jet 331900 JHPB-20, 2 “ручной гидравлический трубогиб

Добавить комментарий Отменить ответ

Рубрики
