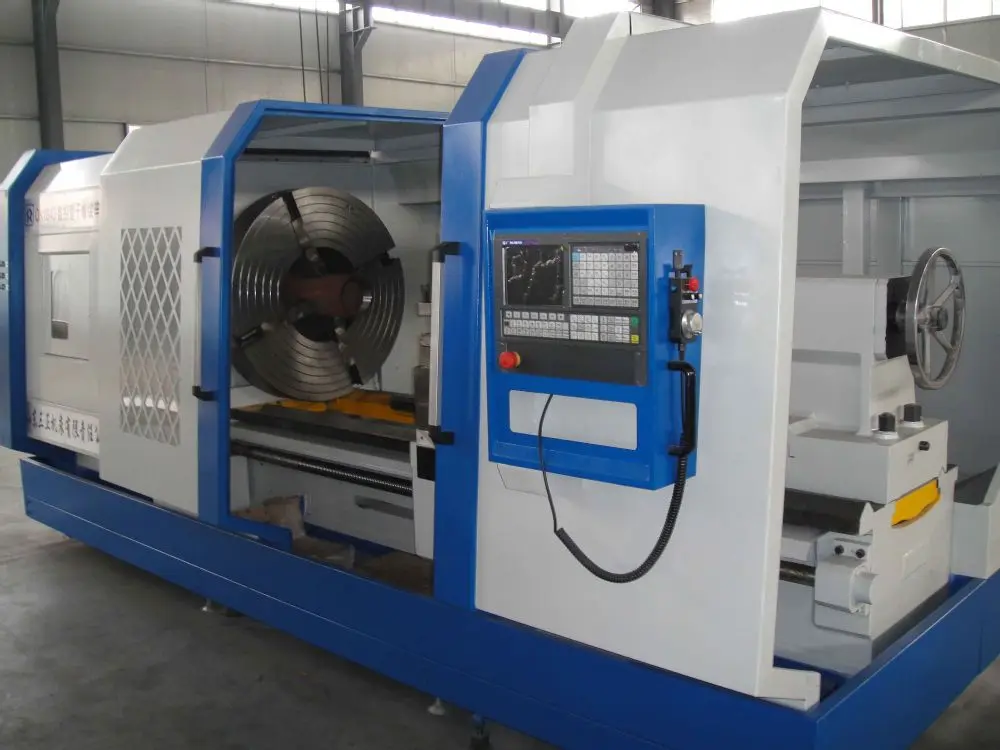

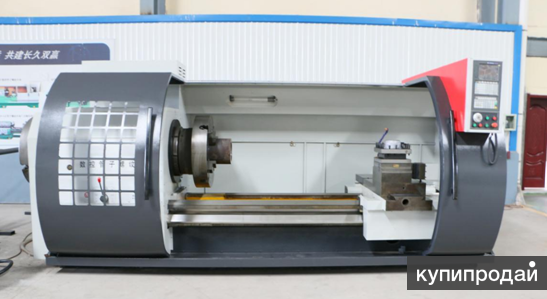

Трубонарезной станок с ЧПУ CKG168A-1000

Технические характеристики

Характеристика

Единица

Значение

Максимальный диаметр устанавливаемой заготовки

мм

ø 640

Максимальная длина обточки

мм

1000

Максимальный обрабатываемый наружный диаметр трубы

мм

ø 168

Диаметр отверстия шпинделя

мм

ø 172

Скорость шпинделя

об/мин

20 – 800

Количество скоростей шпинделя



Сервопривод

Крутящий момент серводвигателя осей X/Z

Н. м

6/10

Форма патрона



Трехкулачковый патрон

Диаметр патрона

мм

ø 400

Форма резцедержателя



4-х позиционный, вертикальный

Ширина рельс

мм

490

Быстрое перемещение осей X/Z

м/мин

4/4

Диаметр пиноли задней бабки

мм

ø 75

Ход пиноли задней бабки

мм

150

Конус пиноли задней бабки



MT5

Расстояние от центра шпинделя до рельс

мм

320

Главный двигатель



Серводвигатель, 11 кВт, 1500 об/мин

Вес станка

кг

5600

Габаритный размер станка

мм

4800×1600×1800

Система ЧПУ



GSK980

Стандартная конфигурация

1. Система ЧПУ: GSK980

2. Шпиндель с сервоприводом

3. Передний и задний трехкулачковый ручной патрон

4. Вертикальный 4-х позиционный резцедержатель

5. Задняя бабка

6. Автоматическая система смазки

7. Система охлаждения

Опциальная конфигурация

1. Система ЧПУ: KND, SIEMENS, FANUC

2. Электрический патрон, пневматический патрон, гидравлический патрон

3. Горизонтальный 6-и позиционный электрический резцедержатель

4. Задний кронштейн

Условия оплаты: 20 % предоплата, 60 % перед отгрузкой с завода.

Срок поставки: Около 90 рабочих дней после получения предоплаты.

Упаковка: Стандартная экспортная упаковка в деревянной коробке.

Трубонарезные станки с ЧПУ из Азии и Европы с гарантией

На нашем сайте представлены модели трубонарезных станков с ЧПУ. Такая группа оборудования заслуживает особого внимания со стороны клиентов. Трубонарезные станки с ЧПУ обладают преимуществом по сравнению с другими видами агрегатов: у них есть специальная система самонастройки. Специалист настраивает трубонарезной станок на определенную работу с деталью.

Трубонарезные станки с ЧПУ используют в отраслях нефтяной, гидроэлектрической, металлообрабатывающей, химической промышленности, в общем, там, где труба – заготовка.Станок с ЧПУ исправно служит для обработки деталей трубных соединений, торцов стальных труб, нарезки резьбы на переходниках, бурильных трубах, которые используют для транспортировки и добычи природного газа и нефти. Также оборудование применяют для нарезания метрических, конических, трапецевидных, дюймовых резьб на фланцах, трубах, муфтах, которые применяют в различных промышленных отраслях деятельности людей.

Наименование параметра VR-33VR-38C730ELC 35DHL-960
Диаметр обработки над станиной850970730895960
Диаметр обработки над суппортом640720485480650
Расстояние между центрами870, 1630, 2390, 31501200, 1700, 2200, 3200, 4200, 5200 1000, 1500, 2000, 3000, 40001200, 2200, 3200, 4200, 5200, 6200, 7200, 82001500, 2000, 3000, 4000, 5000, 6000
Диаметр отверстия в шпинделе104, 165152, 230, 305, 360132, 152, 260, 315153, 230, 305, 360152, 230, 305
Мощность двигателя22/26, 30/3530/37, 37,5/4515, 18,518,5/2218,5/22
Диапазон оборотов2500123-1000—11-600 (для ф 153), 11-450 (для ф 230), 11-400 (для ф 305), 11-300 (для ф 360)6-650
Страна Тайвань Тайвань Болгария Тайвань Тайвань
Наименование параметра DHK-960LC 40DHK-1120DHL-1120LD 45
Диаметр обработки над станиной9601020112011201135
Диаметр обработки над суппортом650610760760720
Расстояние между центрами1500, 2000, 3000, 4000, 5000, 60001200, 2200, 3200, 4200, 5200, 6200, 7200, 82001500, 2000, 3000, 4000, 5000, 60001500, 2000, 3000, 4000, 5000, 60001150, 2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150
Диаметр отверстия в шпинделе152, 230, 305153, 230, 305, 360152, 230, 305152153, 230, 305, 360, 405, 535
Мощность двигателя18,5/2218,5/2218,5/2218,5/2222/26
Диапазон оборотов6-65011-600 (для ф 153), 11-450 (для ф 230), 11-400 (для ф 305), 11-300 (для ф 360)6-2926-6929-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-220
Страна Тайвань Тайвань Тайвань Тайвань Тайвань
Наименование параметра FA45NLD 50FA50NLD 55FA55N
Диаметр обработки над станиной11701265130013951430
Диаметр обработки над суппортом720850850980980
Расстояние между центрами2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141501150, 2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 101502150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141501150, 2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 101502150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 14150
Диаметр отверстия в шпинделе153, 230, 305, 360, 410, 535153, 230, 305, 360, 405, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 405, 535153, 230, 305, 360, 410, 535
Мощность двигателя30/3722/2630/3722/2630/37
Диапазон оборотов9-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360)9-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2209-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360)9-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2209-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-220
Страна Тайвань Тайвань Тайвань Тайвань Тайвань
Наименование параметра LD 60FA60NFA70NFB70NFB80N
Диаметр обработки над станиной15201560180018002000
Диаметр обработки над суппортом11101100135012501450
Расстояние между центрами1150, 2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 101502150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141502150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141503000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, 12000, 13000, 140003000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, 12000, 13000, 14000
Диаметр отверстия в шпинделе153, 230, 305, 360, 405, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535
Мощность двигателя22/2630/3730/3745/55, 60/7545/55, 60/75
Диапазон оборотов9-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2209-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2209-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2205-4605-460
Страна Тайвань Тайвань Тайвань Тайвань Тайвань
Наименование параметра FA80NFB90NFA100NFB100N
Диаметр обработки над станиной2040225025002500
Диаметр обработки над суппортом1590170020501950
Расстояние между центрами2150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141503000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, 12000, 13000, 140002150, 3150, 4150, 5150, 6150, 7150, 8150, 9150, 10150, 11150, 12150, 13150, 141503000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, 12000, 13000, 14000
Диаметр отверстия в шпинделе153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535153, 230, 305, 360, 410, 535
Мощность двигателя30/3745/55, 60/7530/3745/55, 60/75
Диапазон оборотов9-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2205-4609-600 (для ф 153), 9-450 (для ф 230), 9-400 (для ф 305), 9-300 (для ф 360), 6-250 (для ф 410), 6-2205-460
Страна Тайвань Тайвань Тайвань Тайвань

Трубонарезные станки с ЧПУ оснащены отшлифованными, закаленными направляющими, что увеличивает надежность и срок использования оборудования. Такие модели очень качественны, достаточно просты в эксплуатации, пользуются заслуженным доверием у заказчиков.

При помощи программы заложенной в ЧПУ при необходимости отрезка дефектного конца трубы, а также нарезание резьб на оборудовании производится в автоматическом режиме.

Трубонарезные станки с числовым программным управлением могут быть оснащены пневматическими, гидравлическими, механческими патронами. В дополнении к поставкам такого оборудования идут многопозиционные револьверные головки с механизированной поворотной резцедержкой, управление которой осуществляется по команде с ЧПУ.

Работа персонала на трубонарезных станках с ЧПУ достаточно удобна и проста. От оператора нужно только одно: установить заготовку детали в станок, затем ввести в него заданную программу и следить за работой. Все остальные действия оборудование проделает самостоятельно. Получается, что отпадает необходимость при смене программы каждый раз выставлять новые значения.

Надежные поставщики станков из многих стран мира обеспечивают широкий ассортимент станков, которые Вы видите у нас на сайте. Выбирайте надежное, качественное оборудование, токарные станки и другое, и развитие Вашего дела будет двигаться только вперед.

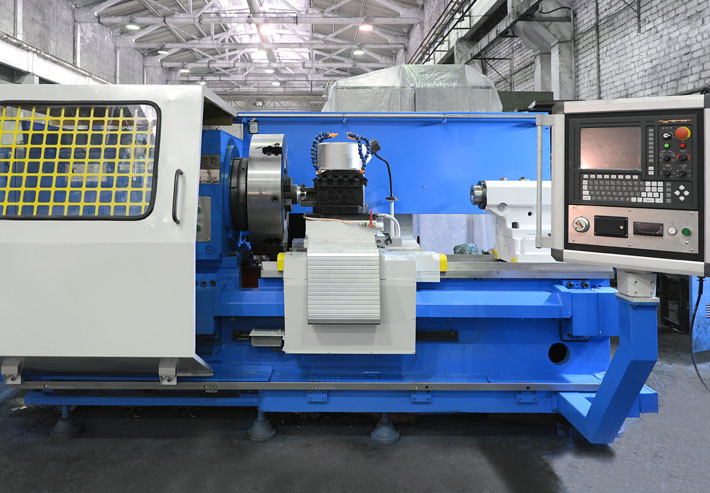

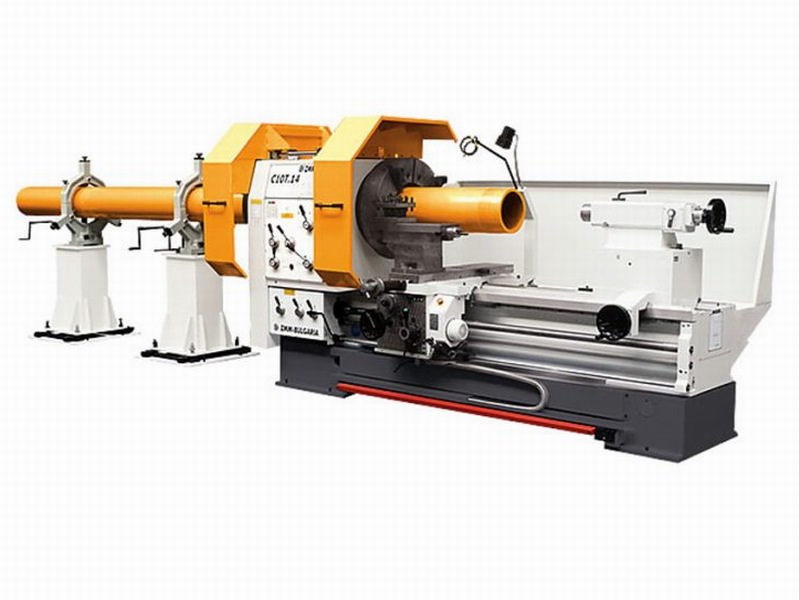

Трубонарезной станок с ЧПУ LTC10T.10 / LTC10T.12

Трубонарезной станок с ЧПУ LTC10T.10 / LTC10T.12

Технические характеристики

LTC10T.10

LTC10T.12

Высота центров, мм

400

Диаметр обработки над станиной, мм

800

Диаметр обработки над суппортом, мм,

560

Ширина направляющих, мм

560

Расстояние между центрами, мм

1500, 2000, 3000, 4000, 5000, 6000

Передний конус DIN 55027, №

A20 / A2 20

Максимальный диаметр обрабатываемой трубы, мм

260

315

Диаметр переднего подшипника, мм

380

Количество диапазонов скоростей шпинделя

4

Обороты в диапазонах, об/мин

8-40, 16-80, 40-200, 80-400

Продольные подачи (ось Z), м/мин

8 (макс)

Продольные подачи (ось X), м/мин

8 (макс)

Быстрый ход по осям Z и X, м/мин

8 (макс)

Максимальный ход поперечных салазок, мм

390

Диаметр/шаг ШВП оси Z, мм

50х10

Диаметр/шаг ШВП оси X, мм

32х5

Диаметр пиноли, мм

105

Ход пиноли, мм

225

Конус пиноли, Морзе

№6

Мощность главного привода, кВт

18,5

Мощность сервопривода оси Z, кВт (Нм)

3,77 (18)

Мощность сервопривода оси X, кВт (Нм)

2,29 (11)

Максимальный крутящий момент шпинделя, Нм

3500

Тяговое усилие по оси Z, даН

1250

Тяговое усилие по оси X, даН

1050

Тип быстрой смены

МС

Система ЧПУ

Siemens

Вес (для РМЦ 3000 мм), кг

6100

Оборудование, включенное в базовый вариант

  1. Два патрона
  2. Выносной люнет D 180-430 мм, на стойке
  3. Инструкция по эксплуатации на русском языке

Трубонарезные станки с ЧПУ | Интеграл

  • Описание
  • Стандартная комплектация
  • Возможные опции

Описание

Трубонарезные токарные станки с ЧПУ для обработки деталей большого диаметра и длины. Благодаря большому отверстию в шпинделе и наличию второго патрона обеспечивают возможность надежного закрепления деталей типа «труба», жесткого, точного нарезания наружных и внутренних резьб, выполнения любых токарных работ.



Стандартная комплектация

  • ЧПУ Siemens 808D и привода осей X/Z Siemens
  • 4-х позиционный автоматический резцедержатель
  • 3-х кулачковый механический патрон
  • 3-х диапазонный редуктор
  • ШВП HIWIN/PMI (Тайвань)
  • Подшипники NSK (Япония)



Возможные опции

  • 4-х кулачковый автоматический патрон
  • ЧПУ Fanuc 0i
  • Люнет

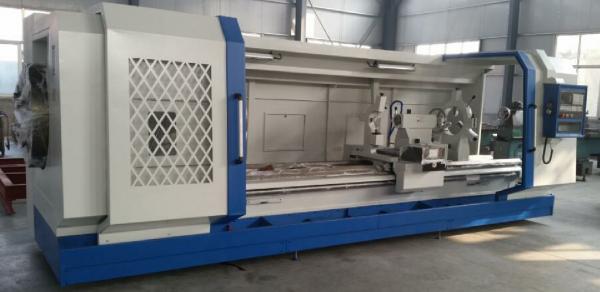

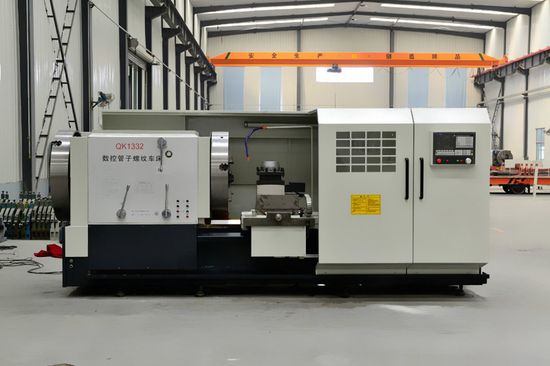

QK1313 QK1319 QK1322 QK1325 QK1327 QK1330 QK1335 QK1343 QK1353 QK1363
Max Ø над станиной, мм 630 630 670 800 800 800 1000 1000 1250 1400
Max Ø над суппортом, мм 330 370 370 540 480 480 610 610 860 960
Max РМЦ, мм 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
Ø обрабатываемой трубы, мм 50-130 50-190 50-220 50-250 130-270 50-300 190-350 270-430 330-530 330-630
Ширина станины, мм 550 550 550 550 600 600 755 755 755 755/1100
Ø отверстия шпинделя, мм 135 200 225 225 280 305 360 440 540 640
Обороты шпинделя, об/мин 0-130 130-800 25-120 120-500 25-120 120-500 15-100 100-350 20-100 100-300 20-100 100-300 30-130 65-260 23-120 65-258 23-120 65-258 2-90 65-120
Мощность шпинделя, кВт 11 11 11 11 15 15 22 22 22 37
Ø патронов, мм 380 500 500 630 630 630 780 1000 1000 1250
Ход по оси X, мм 350 350 350 450 450 450 550 550 570 570
Ход по оси Z, мм 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250
Ø пиноли задней бабки, мм 100 100 100 100 100 100 140 140 160 160
Тип конуса пиноли з/б MT5 MT5 MT5 MT5 MT6 MT6 MT6 MT6 MT6 MT6
Перемещение пиноли з/б 250 250 250 250 250 250 300 300 300 300
Вес станка, тонн 4 4. 6 5.2 6 7 7.5 12 14 18 19


Станок Трубонарезной коды ТН ВЭД 2022: 8458190000, 8457109009, 8458118000
