Арматура трубопровода

Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.

Оставить заказ арматура трубопровода E-mail: [email protected], [email protected]

Перейти в раздел КАТАЛОГ.

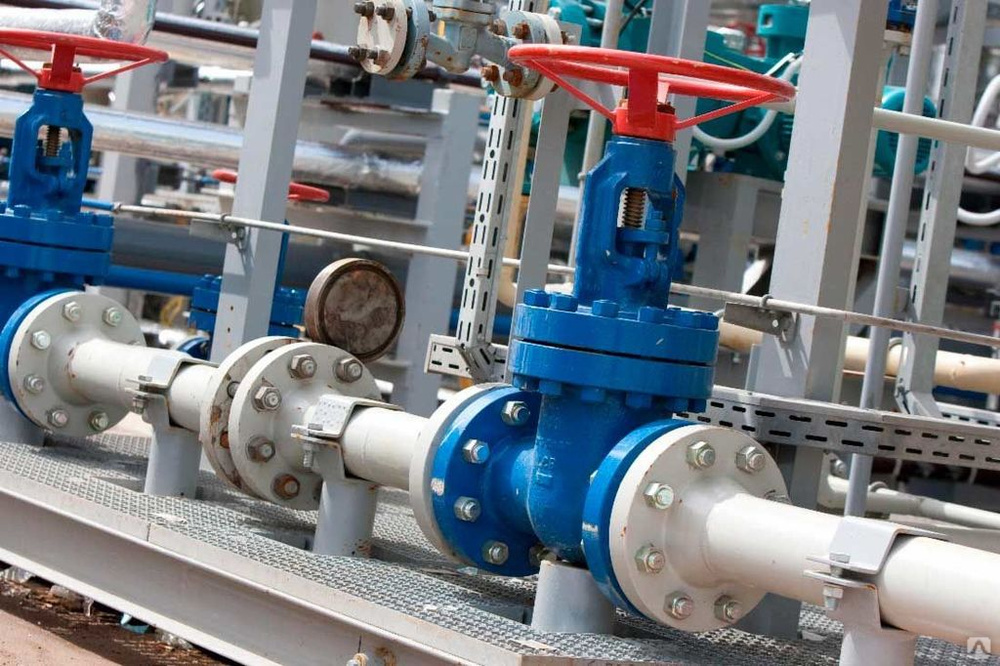

Трубопроводная арматура

Краны	Задвижки	Затворы
Фильтры	Грязевики	Насосы
Клапаны. Регуляторы	Компенсаторы	Преобразователи

 Трубопроводная промышленная арматура – это особое устройство, которое устанавливается на трубопроводах предназначенных для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред путем изменения площади проходного сечения.

 Существует два главных параметра трубопроводной арматуры, такие, как условный проход и условное (номинальное) давление.

Запорная арматура – предназначена для перекрытия потока среды. Она наиболее широко применяется и составляет примерно 80% от всего количества применяемых изделий. К запорной арматуре относят и пробно-спускную и контрольно-спускную арматуру, используемую для проверки уровня жидкой среды в ёмкостях, отбора проб, выпуска воздуха из верхних полостей, дренажа и т.д.

К запорной арматуре относят:

• Краны
• Клапаны (вентили)
• Задвижки
• Заслонки (поворотные затворы)

Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расходасреды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие.

Выполнение всех своих функций регулирующая арматура осуществляет за счёт изменения расхода среды через своё проходное сечение.

Основные виды регулирубщей арматуры:

• Регулирующий клапан
• Запорно-регулирующий клапан
• Смесительные клапаны
• Регуляторы давления прямого действия
• Регулятор уровня

Защитная арматура — вид трубопроводной арматуры, предназначенный для защиты технологических систем, оборудования, трубопроводов, насосов и сосудов под давлением от возникновения или последствий аварийных ситуаций. По своему назначению защитная арматура очень близка к предохранительной: оба вида должны предотвращать отклонения от нормального течения технологического процесса и ограничивать последствия таких отклонений, не давая развиться серьёзным авариям.

Основные виды защитной арматуры

• Обратный клапан
• Отключающие клапаны
• Отсечная арматура

Предохранительная арматура— арматура, предназначенная для автоматической защиты оборудования итрубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды, так называемого массотвода.

К предохранительной арматуре относятся:

• предохранительные клапаны;
• импульсно-предохранительные устройства;
• мембранные предохранительные устройства;
• перепускные клапаны.

Конденсатоотводчик — промышленная трубопроводная арматура, предназначенная для автоматического отвода конденсата водяного пара. Конденсат может появляться в результате потери паром тепла в теплообменниках и при прогреве трубопроводов и установок, когда часть пара превращается в воду. Наличие конденсата в паровых системах приводит к гидроударам, снижению тепловой мощности и ухудшению качества пара.

Типы конденсатоотводчиков

• Механические (поплавковые)
• Термостатические конденсатоотводчики
• Термодинамические конденсатоотводчики
• Комбинированные термостатические/термодинамические конденсатоотводчики

Типоразмер арматуры – конструкция трубопроводной арматуры, регламентированная условным проходом и условным давлением и имеющая обозначение группового основного конструкторского документа (основного исполнения изделия).

Исполнение арматуры – конструкция одного из типов трубопроводной арматуры, регламентированная, кроме условного прохода и условного давления, переменными данными: материалом основных деталей, присоединением к трубопроводу, видом управления и др.

Область применения трубопроводной арматуры – Пароводяная; Газовая; Нефтяная; Энергетическая; Химическая; Судовая; Резервуарная.

Рабочая среда – жидкость, газ, пульпа или их смеси и другие вещества, для управления которыми (отключения, распределения, регулирования, сброса, смешивания, фазоразделения), предназначена трубопроводная арматура.

По конструкции присоединительных патрубков трубопроводная арматура делится на – фланцевую, муфтовую, цапковую, штуцерную, под приварку.

Принцип управления трубопроводной арматурой различен – это арматура с ручным приводом или с механическим приводом, электрическим приводом, пневматическим приводом, Гидравлическим приводом, электромагнитным приводом.

Строительная длина арматуры (L) – линейный размер трубопроводной арматуры между наружными торцевыми плоскостями ее присоединительных частей (фланцев, муфт, штуцеров, ниппелей, патрубков под приварку). Строительная высота арматуры (H) – расстояние от оси проходных патрубков корпуса арматуры до наивысшей точки конструкции (шпинделя или привода) при открытом положении изделия.

Условных проход (Ду или DN) – это параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например, соединений трубопроводов, фитингов и арматуры. Условный проход приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах. Условное (номинальное) давление (Ру или PN) – наибольшее избыточное рабочее давление, при котором трубопроводная арматура обеспечивает заданный срок службы.

В производстве трубопроводной арматуре используют в основном используют сталь нержавеющую, углеродистую и легированную, Серый, Ковкий или Высокопрочный чугун, Цветные металлы и сплавы (Латунь, Безоловянная бронза, Алюминиевые сплавы, Никелевые сплавы, Титановые сплавы).

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе “Фотогалерея”. При необходимости на нашем складе можно осуществить сборку и упаковку трубопроводной арматуры и комплектующих.

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене трубы по Санкт-Петербургу, Ленинградской области или в любую точку России. Скачать прайс-лист на арматуру трубопровода или узнать цену трубопроводной арматуры можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

Узнать о способе оплаты и как работает система расчетов ООО СИС можно в разделе “ОПЛАТА”.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)983-9665, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

 Или отправляете запрос на E-mail: ing.

[email protected].

Наш опыт – ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

Основные типы трубопроводной арматуры:

• Краны
• Задвижки
• Затворы
• Клапаны
• Фильтры
• Грязевики
• Насосы
• Регуляторы
• Преобразователи
• Компенсаторы

Трубопроводная арматура. Классификация ─ виды, типы, разновидности

Каталог трубопроводной арматуры АРМАТЭК

Мир трубопроводной арматуры огромен и разнообразен, и при первом знакомстве может показаться хаотичным и малопонятным.

Но если разобраться в принципах его классификации, предложенной в нормативных документах, он станет хорошо структурированным и упорядоченным. Классификация ─ очень удобный и полезный инструмент, отводящий каждому изделию свое место и позиционирующий его относительно других изделий, задач, которые он должен решать, принципиального устройства, особенностей конструктивного исполнения, использованных в нем материалов и т. д.

Применительно к трубопроводной арматуре можно говорить о двух основных принципах классификации ─ видах и типах трубопроводной арматуры.

Виды трубопроводной арматуры

Своего рода водоразделом между различными видами арматуры является ее функциональное назначение, в зависимости от которого она распадается на несколько крупных сегментов: запорная, обратная, предохранительная, распределительно – смесительная, регулирующая, отключающая.

***

Запорная арматура является одним из наиболее распространенных и востребованных видов трубопроводной арматуры. Благодаря ее использованию, удаётся той или иной степенью герметичности полностью перекрывать поток рабочей среды. Поэтому герметичность и ресурс герметичности служат базовыми показателями функциональности и качества запорной трубопроводной арматуры.

Применительно к запорной арматуре говорят о двух состояниях – «открыто» и «закрыто». Промежуточное положение рабочего органа может не предусматриваться.

Сфера ее применения чрезвычайно широка и охватывает морской транспорт, глубоководные аппараты, авиационную и космическую технику, атомную энергетику и, конечно же, кровеносные сосуды российской экономики – магистральные нефте- и газопроводы.

Современный трубопровод представляет собой сложный комплекс инженерных сооружений, любые сбои в работе которых, чреватые нарушением нормального хода технологического процесса, могут привести к тяжелейшим экономическим и экологическим последствиям.

Повсеместное распространение запорной арматуры ярко иллюстрирует тот факт, что по умолчанию слова «запорный», «запорная» в сочетании с типом (подробнее о типах будет сказано ниже) арматуры не применяют. Например, не говорят «запорная задвижка», хотя именно задвижки являются самым распространенным типом запорной арматуры.

***

Обратная арматура (называть ее арматура обратного действия не рекомендуется) служит для автоматического предотвращения обратного потока рабочей среды.

***

Задача предохранительной арматуры ─ защитить оборудование от аварийного превышения давления или иных параметров рабочей среды посредством автоматического сброса ее избытка. Пожалуй, одним из самых ярких примеров предохранительной арматуры является предохранительный клапан, установленный на паровом котле. Предохранительная арматура вносит весомый вклад в обеспечение безотказной работы и общей надежности систем трубопроводного транспорта, промышленных и энергетических установок. Она сводит на нет последствия выхода параметров рабочей среды за границы допустимого, по какой бы причине они не происходили: поломка оборудования, ошибка обслуживающего персонала, внутренние физические процессы или воздействие сторонних факторов.

***

С помощью распределительно-смесительной арматуры происходит распределение потока рабочей среды по определенным направлениям и его смешивание. Впрочем, возможно полное «разделение труда». В этом случае трубопроводная арматура, предназначенная только для распределения потока, называется распределительной, а только для его смешивания ─ смесительной.

***

Очень важное место в общей номенклатуре трубопроводной арматуры занимает регулирующая арматура, обеспечивающая точное и надежное регулирование параметров рабочей среды, без чего невозможна организация экономичных и безопасных технологических процессов и формирование сложных многокомпонентных производственных цепочек.

Регулирующая арматура в своем «чистом» виде и в комбинации с запорной обеспечивает условия нормального функционирования оборудования и его хорошую управляемость на самых ответственных объектах, включая АЭС. На фоне усложнения условий работы в электроэнергетике (повышение начальных параметров теплоносителей, рост единичной мощности энергетических установок) ее актуальность только возрастает.

***

Отключающая арматура (иногда ее называют защитной) предназначена для перекрытия потока рабочей среды при превышении заданной, непредусмотренной технологическим процессом, величины скорости его течения за счет изменения перепада давления на чувствительном элементе. Отличие от предохранительной трубопроводной арматуры в том, что поток не стравливается, а лишь отключается конкретный элемент.

К комбинированной относится арматура, сочетающая функции вышеупомянутых видов. Они носят «говорящие» названия, из которых следует, функции каких видов арматуры они совмещают. Например, запорно-регулирующая арматура (не рекомендуется называть запорно-дроссельная) или запорно-обратная арматура.

Невозвратно-запорная и невозвратно-управляемая арматура выполняют функцию обратной арматуры, в которой может быть осуществлено принудительное закрытие или ограничение хода запирающего элемента, а в невозвратно-управляющей ─ еще и ограничение его хода.

Типы трубопроводной арматуры

Основных типов арматуры еще меньше, чем видов ─ всего четыре: задвижка, клапан, кран, дисковый затвор. Принадлежность к каждому из них определяется конструктивными особенностями, выражающимися в направлении перемещения запирающего или регулирующего элемента относительно потока рабочей среды.

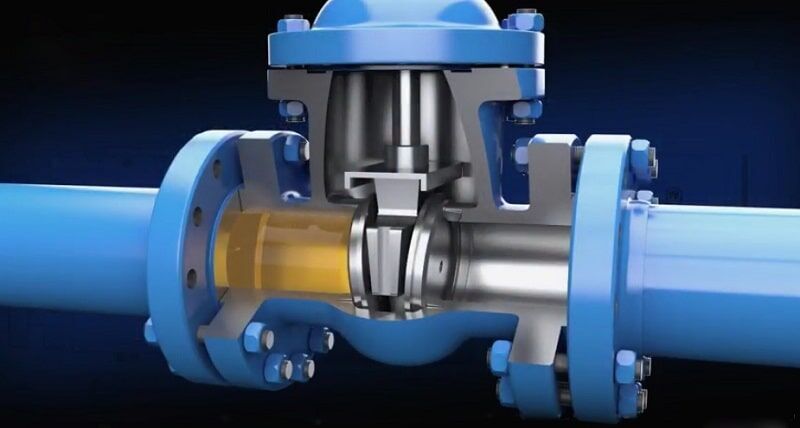

Тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно к оси потока рабочей среды, носит название задвижка.

Клапан (лучше не называть его вентилем из-за неоднозначности и расплывчатости этого термина) ─ тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.

В кране запирающий (регулирующий) элемент, выполненный в форме тела вращения или его части, поворачивается вокруг собственной оси (этому может предшествовать возвратно-поступательное движение) произвольно расположенной по отношению к направлению потока рабочей среды.

В дисковом затворе имеющий форму диска запирающий (регулирующий) элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению потока рабочей среды.

Каждый из этих типов поддается более детальному структурированию. Так, задвижки в зависимости от конструкции седла и затвора бывают клиновыми и параллельными, с выдвижным или невыдвижным штоком (шпинделем).

Клапаны с затвором в форме тарелки называют тарельчатыми, а в виде конусной иглы ─ игольчатыми. Кроме того, клапаны могут быть односедельными и двухседельными.

Краны разделяют на конусные, цилиндрические, шаровые.

У каждого из перечисленных типов трубопроводной арматуры свои преимущества и недостатки, а в соответствии с ними – более и менее предпочтительные области применения.

Так, особенностью задвижек являются значительная строительная высота (размер от горизонтальной оси проходного сечения корпуса арматуры до верхнего торца шпинделя, штока или привода при полном открытии арматуры), малая строительная длина (линейный размер арматуры между наружными торцевыми плоскостями ее присоединительных частей к трубопроводу или оборудованию), малое гидравлическое сопротивление, большое усилие на привод затвора, достаточно неторопливое срабатывание, а при загрязненных жидкостях – износ поверхности седла. Задвижки гораздо лучше справляются с ролью запорной арматуры, нежели регулирующей.

В отличие от задвижек самый распространенный вид трубопроводной арматуры ─ клапаны ─ обладают малой строительной высотой, большой строительной длиной, быстрым срабатыванием, значительным гидравлическим сопротивлением, высокой герметичностью. Клапаны входят в конструкцию большинства регуляторов.

Краны, так же как и клапаны, имеют малую строительную высоту и быстрое срабатывание. И как задвижки ─ малую строительную длину.

У дискового затвора (от названия «заслонка» правильнее воздержаться) малые строительная высота, строительная длина, усилие на привод затвора, гидравлическое сопротивление и быстрое срабатывание.

Разновидности трубопроводной арматуры

Подобно тому, как в математике множества распадаются на подмножества, виды арматуры можно структурировать на разновидности.

Разновидности по назначению и области применения

Самое большое из этих «подмножеств» ─ разновидности по назначению и области применения.

В качестве классификационных признаков могут быть использованы особенности эксплуатации – вакуумная арматура, криогенная арматура; или особенности функционирования, например, отсечная арматура (запорная арматура с минимальным временем срабатывания). Основанием для разделения также являются: место установки (приемная арматура ─ обратная арматура, устанавливаемая на конце трубопровода перед насосом) и наличие дополнительных опций (арматура с обогревом).

Но наиболее весомая причина разделять трубопроводную арматуру на разновидности ─ ее назначение: контрольная арматура, противопомпажная арматура, редукционная арматура, спускная арматура, пробно-спускная арматура и т. д.

Области применения трубопроводной арматуры не могут не накладывать на нее особые требования. Арматура, используемая в газовом хозяйстве, должна быть герметичной в связи с высокой пожаро- и взрывоопасностью являющегося в данном случае рабочей средой ─ газа.

Трубопроводная арматура для нефтедобывающей и нефтеперерабатывающей отраслей из-за достаточно высокой химической агрессивности нефти должна обладать повышенной коррозионной стойкостью. Еще более агрессивная среда, включая концентрированные кислоты и щелочи, воздействует на трубопроводную арматуру, применяемую в химической промышленности.

Разновидности по присоединению к трубопроводу

По этому признаку арматуру разделяют на фланцевую, бесфланцевую, межфланцевую (т.е. бесфланцевую, устанавливаемую между фланцами трубопровода). Муфтовая арматура снаряжена присоединительными патрубками с внутренней резьбой. Арматура под приварку – патрубками для приварки к трубопроводу. Присоединительные патрубки есть и у штуцерной арматуры.

Разновидности по конструкции и формообразованию корпуса

Исходя из положения патрубков, можно говорить о проходной арматуре (присоединительные патрубки соосны или взаимно параллельны) или угловой арматуре (оси входного и выходного патрубков расположены перпендикулярно или не параллельно друг другу). Производится также арматура со смещенными осями патрубков.

Если площадь сечения проточной части меньше площади отверстия входного патрубка ─ это неполнопроходная арматура. Если примерно равна или больше ─ полнопроходная арматура.

По методу изготовления корпусных деталей выделяют арматуру литую, литосварную, литоштампосварную, штампосварную.

Разновидности по типу уплотнений

Арматура, у которой герметизация штока, шпинделя или иного подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением, носит название сальниковая арматура.

Арматура, у которой для герметизации сальниковое уплотнение не применяется, называется бессальниковой арматурой. В этот разряд попадают сильфонная и мембранная арматура.

Алфавиты большинства языков мира содержат по несколько десятков букв. Но это не помешало им накопить сотни тысяч слов, с использованием которых написаны миллионы книг. Так и с трубопроводной арматурой – ее невероятное разнообразие складывается из сравнительно небольшого, измеряемого единицами, иногда десятками, количества классификационных единиц. И появилось оно не случайно, а в силу необходимости дать ответ на огромное количество вопросов, найти алгоритм решения большого числа задач.

Трубопроводной арматуре предъявляется столь широкий набор требований, что зачастую технические решения, с помощью которых можно добиться их выполнения, вступают в конфликт между собой, и появление большого числа разнообразных конструкций является одним из путей его преодоления. А классификация – лучший способ в этом разнообразии не потеряться.

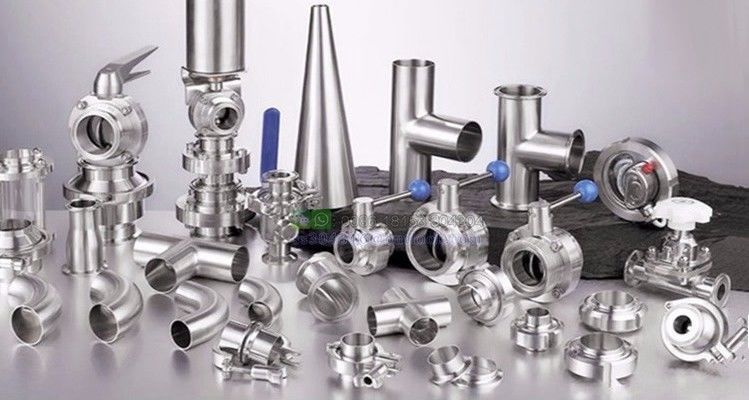

Типы фитингов и их применение

23 сентября 2013 г.

Для необразованного домовладельца трубопроводная арматура так же многочисленна и сбивает с толку, как выбор правильного шурупа или гвоздя для строительного проекта. Материалы различаются, и конкретная цель, хотя и точная, кажется сложной для понимания. Наши сантехники в Хьюстоне и Розенберге помогут отремонтировать или отремонтировать ваш двор. Мы можем помочь в ремонте и ремонте газовых и водопроводных линий, все, что вам нужно, наши сантехники могут помочь! Вот краткий обзор трубной арматуры, ее назначения и предлагаемых материалов.

Очевидно, фитинги прикрепляются к концам труб, что позволяет им изменять направление, контролировать поток и изменять диаметр трубы. Будучи нетривиальной частью сантехнических и трубопроводных систем, консультирование с нами по вашим потребностям определенно рекомендуется, чтобы сэкономить время, деньги, материалы и головные боли.

Типы трубной арматуры и их назначение:

• Отводы: Используются для изменения угла или направления участка трубы. Чаще всего в 90 градусов и повороты на 45 градусов. Развертка фитинга описывает, насколько быстро происходит переход или изменение направления.
• Уличные колена: Один конец фитинга имеет наружную резьбу, а другой конец – внутреннюю резьбу. Они распространены в оцинкованной стали и медных трубах. Они удобны тем, что избавляют от необходимости использовать соску и хорошо работают в тесных помещениях.
• Тройник: В форме буквы Т. Позволяет использовать ответвления.
• Муфты: Используются для соединения двух прямых отрезков трубы одинакового диаметра.
• Переходники: Используются для соединения труб разного диаметра. Делает постепенное изменение диаметра.
• Втулки: Используются для уменьшения диаметра фитингов. Они отличаются от редукторов тем, что делают резкое изменение диаметра и занимают мало места.
• Муфты: Используются для соединения отрезков трубы, когда трубы нельзя поворачивать или когда часть оборудования необходимо снять для обслуживания или замены.
• Переходные фитинги: Используется для замены конца трубы без резьбы на наружную или внутреннюю резьбу по мере необходимости. Наиболее часто используется в медных и пластиковых сантехнических работах.
• Заглушки: Используется для закрытия конца тупиковой трубы.
• Заглушки: Используются для закрытия концов трубных фитингов, обычно используемых для осмотра или очистки.
• Ниппели: Короткие отрезки труб с резьбой на обоих концах.
• Тройники: Используется в основном для доступа внутрь систем DWV (дренаж-сброс-вентиляция).
• Клапаны: Устройства, регулирующие поток жидкости или газа через или из трубы. (Компрессионные клапаны, шаровые краны, клапаны с гильзовым картриджем, керамические дисковые клапаны и т. д.)
• Фитинги из ПВХ: Доступны различные конфигурации и могут быть склеенными (S) или резьбовыми (T)
• Фитинги для медных труб : Используйте компрессионные фитинги. Обычными фитингами являются муфты, локти и тройники.

Для получения дополнительной информации свяжитесь с нами сегодня по телефону (281) 616-3978!

Сообщение от Benjamin Franklin Plumbing® of Rosenberg 23 сентября 2013 г.
