Типы присоединения трубопроводной арматуры. Плюсы и минусы

Одним из главных вопросов при выборе трубопроводной арматуры является тип её присоединения к системе. Обычно уже существующая трубопроводная система сама диктует нам, какой тип соединения выбрать. Но если перед вами встала задача проектирования такой системы, то важно знать все возможные типы присоединения трубопроводной арматуры к системе, чтобы подобрать идеальный в ваших условиях вариант. Из нашей статьи вы узнаете обо всех видах, их плюсах и минусах, будете лучше ориентироваться в видах соединений. Начнём мы с самых популярных.

Содержание

Фланцевое присоединение

018_bm20018_bm20Это соединение с помощью двух металлических пластин, прилегающих друг к другу. В пластинах есть отверстия, через которые проходят болты или шпильки, и затягиваются гайками с другой стороны, прижимая таким образом фланцы друг к другу. Для большей надёжности и герметичности соединения на пластинах делают выступы, пазы и т.д., а между металлическими пластинами устанавливают прокладки. Чаще всего пластины имеют округлую форму, но это не обязательно. Изредка можно встретить и квадратные фланцы, прямоугольные или с трёмя углами, но их изготовление дороже. Применяются такие формы фланцев лишь при острой необходимости, например если того требуют ограничения пространства. Используется на промышленных трубопроводах диаметром от ДУ 50 мм.

Произошло слово “фланец” от немецкого flansch, означающего то же самое, что и в русском языке – плоскую пластину из металла с отверстиями.

Фланцевое соединение – одно из самых популярных соединений в трубопроводной арматуре. Для изготовления фланцев применяют чаще всего чугун – серый или ковкий, а также сталь различных сортов. Серый чугун – наиболее недорогое решение, но ковкий чугун, как правило, выдерживает большее давление и спектр температур. Ещё более дорогое и стойкое решение – это литые фланцы из стали. Но при этом сталь больше подвержена пластическим деформациям, чем хрупкий, но отлично держащий форму чугун.

Видео: установка фланцевого шарового крана LD на трубу с помощью ответных фланцев

Достоинства фланцевого соединения трубопроводной арматуры

  • Прочное, надёжное соединение.
  • Выдерживает высокое давление.
  • Высокая герметичность. Но зависит от использованных уплотнителей.
  • Можно монтировать и демонтировать многократно.

Недостатки

  • Большие габаритные размеры фланцевого соединения. Большая масса.
  • Большой расход металла и трудоёмкость производства, а следовательно и цена.
  • Болты, прижимающие фланцы друг к другу, периодически нужно подтягивать для обеспечения должной герметичности. Особенно это важно в системах, где труба подвергается вибрациям (решается установкой виброкомпенсатора перед фланцевым соединением) или перепадам температур.

Резьбовое, муфтовое соединение

3046_01

3046_01Тоже одно из самых популярных видов присоединений, но для трубопроводных систем небольшого диаметра (обычно до ДУ 50) и небольших давлений (до 1,6 МПа). Очень часто встречается в бытовой трубопроводной арматуре, например для шаровых кранов. Суть его проста: труба имеет резьбу и арматура имеет резьбу, последняя накручивается на первую.

На трубе можно нарезать резьбу с помощью специальных инструментов, если её нет и ранее оборудование не устанавливалось. Резьбовая трубопроводная арматура с одного конца выполняется в виде шестигранника для хвата разводным ключом и навинчивания арматуры на резьбу трубы.

Видео: как нарезать резьбу на металлической трубе и установить резьбовой шаровой кран

Бывают различные варианты исполнения резьбовых соединений: внутренняя или внешняя резьба. Арматура может иметь с одной стороны внутреннюю резьбу, а с другой – внешнюю, либо одинаковый тип с обоих сторон. А также есть различные стандарты резьбы, например ISO 228/1 или DIN 2999. Нужно учитывать это при выборе.

Слово “муфта” произошло от голландского слова mouw, означающего “рукав”.

Для обеспечения герметичности резьбовых типов соединений в них используют дополнительные уплотнители – специальные ленты ФУМ, льняную нить, а также особо густых смазок поверх них. Всё это наносится на внешнюю резьбу.

Штуцерное соединение

shtucershtucerЭто подвид резьбового соединения, который применяется на кранах крохотных размеров – до ДУ 5. При присоединении арматура с резьбой подтягивается к резьбе на трубе накидной гайкой. Используется для труб узкого назначения, например лабораторных. Также используется для вживления в трубопроводы различных измерительных устройств.

Достоинства резьбовых соединений трубопровдной арматуры
  • Низкая цена.
  • Не требуют дополнительных деталей для установки, как, например, фланцевый тип.
  • Просто устанавливать, ещё проще заменить.
Недостатки
  • Непригодны для высоких давлений.
  • Чем больше диаметр, тем больше усилий нужно приложить, чтобы накрутить арматуру на резьбу с уплотнителем.

Приварное соединение

LD-gas-svarLD-gas-svarЕсли концы трубопроводной арматуры выглядят просто как трубы без каких-либо дополнений, то они присоединяются к системе с помощью сварки. Это самое надёжное и герметичное соединение, грамотно выполнив которое, можно получить абсолютное структурное соответствие материалов. Приварив задвижку или кран к трубе, вам не придётся подтягивать болты, как при фланцевом соединении, к тому же стоимость и вес такой арматуры будет значительно меньше.

Такой тип соединений можно часто встретить на трубопроводных системах, транспортирующих опасные для здоровья жидкости и газы, где нельзя допускать малейших утечек и необходима абсолютная герметичность. Для приварного соединения характерно высказывание “поставил и забыл”. Главное – качественно соединить трубу с арматурой, чтобы место сварки не было слабее, чем стенка трубы.

Концы труб необходимо подготавливать перед сваркой, причём каждый металл подготавливается по-своему. Предлагаем вам видео с самым простым способом сварки.

Достоинства приварного соединения

  • Абсолютная герметичность при правильном выполнении процедуры приварки.
  • Низкая стоимость арматуры.
  • Малый вес.
  • Небольшой размер, соединение не занимает много места в пространстве.

Недостатки

  • Нужен квалифицированный персонал, что увеличивает итоговую стоимость установки такой арматуры.
  • Трудоёмкий процесс демонтажа, такие задвижки или краны нужно устанавливать один раз и навсегда.

Кламповое быстросъёмное соединение (Tri-Clamp)

triclamptriclampСовременное быстросъемное соединение для трубопроводной арматуры, применяемое в основном в пищевой промышленности, фармакологии и других отраслях, где важна стерильность, чистота. Ведь этот тип присоединения позволяет регулярно снимать и чистить, дезинфицировать оборудование, установленное этим креплением.

Кламповое соединение состоит из двух штуцеров, уплотнителя и хомута. Хомут прижимает два штуцера к уплотнителю и друг к другу, в результате чего образуется герметичное соединение. Что представляет из себя такой зажим, мы предлагаем вам изучить по видео.

Штуцеры привариваются к участку труб, где необходимо установить трубопроводную арматуру. Затем достаточно затянуть хомут, и оборудование зафиксировано. Однако установка трубопроводной арматуры с таким типом присоединения нецелесообразна, если нет необходимости регулярно снимать и ставить обратно краны или затворы.

Другие способы установки трубопроводной арматуры

Цапковое соединение. Крепление с помощью двух патрубков с наружной резьбой и буртиком на концах. Два буртика прижимаются друг к другу накидной гайкой, либо арматура ввинчивается непосредственно в тело аппарата. Высокая герметичность обеспечивается за счет уплотнительных прокладок и смазок. Используется для трубопроводов малого диаметра под высоким давлением , в том числе для измерительных приборов.

Дюритовое соединение. Многослойные цилиндрические муфты из обрезиненной ткани (как на шланге) надеваются на выступы на патрубках, и удерживаются металлическими зажимами (хомутами). Применяется для соединения труб с неизбежной вибрацией в водопроводах, масляных, топливных трубопроводах.

Пайка. Применяется для труб, имеющих низкую температуру плавления, например медных. Трубу с припоем вставляют в проточенный патрубок.

Трубопроводную арматуру для присоединения к любой системе вы можете приобрести в компании РУ100!

У нас в каталоге всегда в наличии трубопроводное оборудование от ведущих производителей отрасли. Подберём подходящее оборудование специально под вашу систему. Мы работаем напрямую с поставщиками, у нас собственный склад, поэтому цены остаются низкими. Надёжный поставщик трубопроводной арматуры – это мы!

  • Наши инженеры работают в отрасли с 2008 года. Мы знаем, что продаём, и с удовольствием поможем вам выбрать нужную модель.
  • Доставим ваш заказ по России! Либо возможен самовывоз с нашего склада в Москве.
  • Оформить заказ очень просто.
  • Работаем как с физическими, так и с юридическими лицами.
  • Предоставляем полный комплект документов.
  • Принимаем оплату наличными, безналичными, банковскими картами (при самовывозе)

Остались вопросы? Возможно, ответ уже есть в разделе FAQ.

Оцените удобство работы с компанией РУ100!

Виды соединений трубопроводной арматуры | АрмПроф

Все виды соединения арматуры можно разделить на две большие группы: разъёмные и неразъёмные. Неразъёмное соединение (в большинстве случаев сварка, иногда — пайка) используется там, где герметичность или иные характеристики соединения других видов по тем или иным причинам не подходят.

К наиболее распространённым видам разъёмных соединений трубопроводной арматуры относятся:

  • Фланцевое;
  • Муфтовое;
  • Штуцерное.

Фланцевое соединение

Фланцевая трубопроводная арматура получила широкое распространение, и применяется на трубопроводах самого разного назначения. Главным преимуществом фланцевого соединения можно назвать способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры. Для обеспечения герметичности фланцевых соединений применяют прокладки из резины или других материалов.

Слово «фланец» образовано от немецкого Flansch, и означает плоскую пластину из металла с отверстиями для крепежа, расположенную на конце трубы. Чаще всего эта пластина круглая, фланцы других форм применяются реже.

Трубопроводная фланцевая арматура имеет немало достоинств. Надёжное фланцевое соединение способно сохранять герметичность даже при высоких рабочих давлениях. Устанавливать и демонтировать её можно неограниченное количество раз. На многих технологических трубопроводах установка фланцевой запорной арматуры обязательна, так как только такая арматура может обеспечить периодический доступ для очистки и эксплуатационного обслуживания трубопровода.

В зависимости от вида и технических характеристик запорной фланцевой арматуры, фланец может изготавливаться из того или иного материала. Как правило, это различные сорта стали, серый или ковкий чугун.

Фланцы, изготовленные из ковкого чугуна, могут работать в более широком диапазоне температур и давлений, в сравнении с запорной арматурой из серого чугуна. Стальные фланцы способны выдержать высокую температуру.

Недостатки фланцевого соединения вытекают из его достоинств. Оборотной стороной высокой надёжности и прочности становятся немалая масса и размеры арматуры с фланцевым соединением.

Как правило, фланцевая запорная арматура устанавливается на трубопроводах диаметром от 50 мм. В нашем каталоге представлен широкий выбор фланцевой трубопроводной арматуры по доступным ценам. Это фланцевые клиновые и фланцевые шиберные задвижки, дисковые поворотные фланцевые затворы, вентили, краны.

Муфтовое соединение

Для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления, используется муфтовое соединение. Резьбовое муфтовое соединение трубопроводной арматуры способно обеспечить необходимую прочность и герметичность, при условии применения различных уплотнителей.

Присоединительные патрубки арматуры с муфтовым соединением для удобства монтажа изготавливаются в виде шестигранника. Резьба, как правило, трубная. Дюймовая резьба с мелким шагом в соединении с уплотнительным материалом (льняная нить, лента ФУМ, или уплотнительные гели) создаёт должную герметичность соединения.

Разъёмное муфтовое соединение не требует применения дополнительного крепежа. Муфтовая трубопроводная арматура может иметь внешнюю или внутреннюю резьбу, или же обе сразу. Выбирая трубопроводную арматуру с муфтовым соединением, важно подобрать изделие с правильных типом резьбы.

В нашем каталоге трубопроводная муфтовая арматура представлена в широком ассортименте: муфтовые клиновые задвижки, муфтовые шаровые краны, муфтовые запорные вентили, и другие изделия.

Штуцерное соединение

К разновидностям соединения трубопроводной арматуры при помощи резьбы относится штуцерное соединение. Присоединительный конец арматуры с нарезанной наружной резьбой притягивается к трубе с помощью накидной гайки. Такое соединение характерно для арматуры с малыми диаметрами, специального назначения. Также при помощи штуцерного соединения к трубопроводам подсоединяют контрольно-измерительные приборы, термостаты и иное оборудование.

Выбор трубопроводной арматуры с тем или иным видом соединения следует делать, исходя из особенностей трубопровода, эксплуатационных требований и технических характеристик арматуры. Российские и зарубежные производители предлагают огромный ассортимент запорной арматуры, и затруднений с поиском необходимого изделия не возникает.

С любыми вопросами относительно выбора трубопроводной арматуры, её технических характеристик, цены и условий доставки вы можете обратиться к нам удобным для вас способом связи.

Понравилась статья? Расскажите друзьям

Типы присоединений трубопроводной арматуры к трубопроводу и другому технологическому оборудованию. Типы патрубков кранов, задвижек, затворов, вентилей, клапанов и др. трубопроводной арматуры




Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Сочленения и присоединения. Стандарты на фланцы, резьбы, размеры труб, шпонки, электрические и механические соединения  / / Типы присоединений трубопроводной арматуры к трубопроводу и другому технологическому оборудованию. Типы патрубков кранов, задвижек, затворов, вентилей, клапанов и др. трубопроводной арматуры

Поделиться:

Типы присоединений трубопроводной арматуры к трубопроводу и другому технологическому оборудованию. Типы патрубков кранов, задвижек, затворов, вентилей, клапанов и др. трубопроводной арматуры.

Существует несколько основных способов присоединения трубопроводной арматуры и другого промышленного оборудования внутри технологической установки или процесса. Хотя каждый способ выполняет одну и ту же функцию, все они имеют собственные про и контра. Выбор оптимального способа присоединения к трубе обуславливается несколькими факторами:

Факторы для выбора типа присоединения трубопроводной арматуры к трубопроводу.

Основные способы присоединения трубопроводной арматуры к трубопроводу и/или технологическому процессу

Можно выделить 6 основных типов соединений:

Что такое муфтовая арматура в сантехнике. Как работает и чем полезно муфтовое соединение арматуры

Слово «фланец» пришло в русский язык из немецкого языка вместе с самим фланцем, а не было присвоено на основании каких-то аналогий. В немецком существительное Flansch обозначает ровно то же самое, что и производное от него русское слово «фланец», ─ плоскую металлическую пластину на конце трубы с отверстиями для резьбового крепежа (болтов или шпилек с гайками). Привычнее, когда эта пластина круглая, но одним диском форма фланцев не ограничивается. Используются, например, квадратные и треугольные фланцы. Но круглые изготовить легче, поэтому применение прямоугольных или треугольных фланцев можно оправдать действительно весомыми причинами.

Материал, типы и особенности конструкции фланцев определяются условным диаметром, давлением рабочей среды и целым рядом других факторов.

Для изготовления фланцев трубопроводной арматуры используют серый и ковкий чугун, разные сорта стали.

Фланцы из ковкого чугуна рассчитаны на более высокое давление и широкий диапазон температур, чем фланцы, сделанные из серого чугуна. Еще более стойкими к воздействию этих факторов являются литые стальные фланцы. Стальные приварные, столь же легко перенося высокие температуры, уступают литым фланцам в максимально допустимом давлении.

Особенностями конструкции фланцев может быть наличие выступов, фасок, шипов, кольцевых выборок и т. д.

Распространенность фланцевых соединений трубопроводной арматуры обусловлена множеством присущих им достоинств. Самое очевидное из них ─ возможность многократного монтажа и демонтажа. Соблазн добавить к существительному «монтаж» прилагательное «легкий» несколько убавляется, если вспомнить о том, сколько болтов потребуется открутить и закрутить при разборке и стыковке фланцев больших диаметров (фланцевые соединения обычно используют при диаметре труб от 50 мм). Хотя и в этом случае трудоемкость монтажных работ не выйдет за пределы разумного.

Фланцевые соединения отличаются прочностью и надежностью, что позволяет использовать их для комплектации трубопроводных систем, работающих под высоким давлением. При соблюдении ряда условий фланцевые соединения обеспечивают очень хорошую герметичность. Для этого стыкуемые фланцы должны иметь аналогичные, не выходящие за рамки допустимой погрешности, присоединительные размеры. Еще одно из условий ─ обязательная периодическая подтяжка стыков, позволяющая поддерживать на должном уровне «хватку» болтовых соединений. Это особенно важно при постоянном воздействии на них механических вибраций или наличии существенных колебаний температуры и влажности окружающей среды. И чем больше диаметр трубопровода, тем это актуальнее, ведь по мере его увеличения усилие на фланцы возрастает. Герметичность фланцевых соединений во многом зависит от уплотнительной способности устанавливаемых между фланцами прокладок.

Нельзя сбрасывать со счетов деформации. Причем фланцы, выполненные из разных материалов, подвержены им в неодинаковой степени, поэтому материал, из которого он сделан, является важнейшим параметром фланца. Так, пластичные стальные фланцы деформируются легче, чем выполненные из более хрупкого, но при этом гораздо лучше держащего форму чугуна.

Недостатки фланцевой арматуры являются продолжением ее достоинств. Высокая прочность оборачивается значительными габаритными размерами и массой, которые, в свою очередь, означают повышенный расход металла (при изготовлении фланцев крупных размеров приходится использовать толстый металлический лист или круглые профили большого диаметра) и трудоемкость производства.

Арматура под приварку

К приварке арматуры прибегают, когда надежность и герметичность других видов соединений признается неудовлетворительной. Особенно востребована сварка при устройстве трубопроводных систем, в которых рабочей средой являются токсичные, ядовитые или радиоактивные ж

Трубопроводная арматура: виды, назначение и классификация

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

  1. Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
  2. Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
  3. Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
  4. Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
  5. Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
  6. Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
  7. Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

  1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
  2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
  3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
  4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
  5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
  6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка. Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе.

Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором.

В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы (винипласт, полиэтилен, капролактам, графит и другие).

В заключении про работу с температурой. Тут специалисты отмечают, что для безопасной работы с объектами, подверженными воздействию температурных режимов будет не лишним купить датчик температуры. Такой инструмент используется для оперативного контроля температуры в помещениях, жидкостях и твердых объектах. Прибор, по словам специалиста, преобразует показатели с объекта в сигнал, который преобразуется в информацию и отображается на дисплее.


Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

Трубопроводная арматура: виды, классификация устройств

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

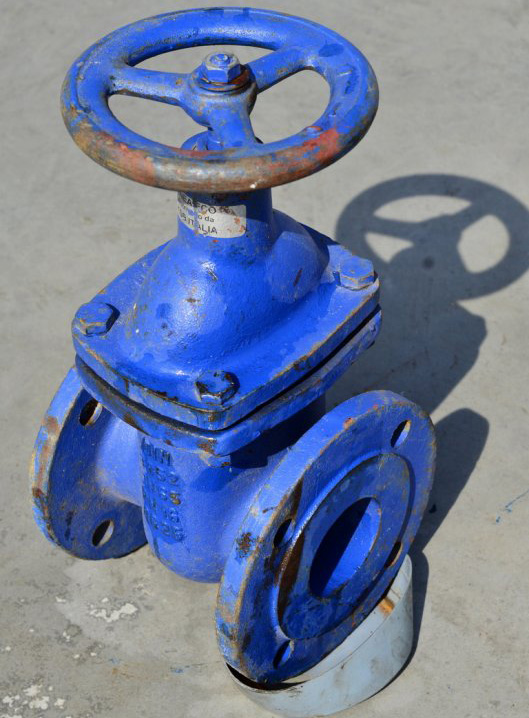

чугунная арматура

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройстваПредназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
РегулирующаяПрименяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитнаяОбеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
ПредохранительнаяНаправлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.
Распределительно-смесительнаяДетали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
ОбратнаяПредназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Выделяют четыре типа:

ЗадвижкаПередвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
ЗатворВыполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
КлапанПеремещение путем вращения параллельно движению потока тела самого затвора или только его части.
КранЗапорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

  • Детали общего назначения, которые могут использоваться в различных отраслях.
  • Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
  • Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
  • Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
  • Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

СальниковаяСоединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
МембраннаяЭластичный диск, который обеспечивает герметичность стыков.
СильфоннаяВ качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
ШланговаяАрматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Типы присоединений | Promarmatura

Трубопроводная арматура может быть классифицирована по типу ее присоединения к трубопроводу, резервуару или установке. Три основные конфигурации присоединения – фланцевое, резьбовое, сварное.

Фланцевое соединение – арматура крепится к трубопроводу с помощью фланца – плоской пластины на конце трубопровода с отверстиями для резьбового крепежа (болтов или шпилек). Чаще всего применяют фланцы круглой формы.

Фланцы, привариваемые к трубопроводу, называются ответными фланцами и могут быть двух видов: плоскими или воротниковыми (по характеру присоединения к трубе). Форма уплотнительной поверхности фланцев, количество и диаметры отверстий для крепежа, форма и материал прокладок между фланцами зависят от номинального давления арматуры, характеристик рабочей среды и описаны в соответствующих стандартах:

  • ГОСТ 12815  Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/кв. см)
  • ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250
  • EN 1092 Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories, PN designated
  • ASME/ANSI B16.5 Pipe Flanges and Flanged Fittings

Материал ответных фланцев и крепежа, как правило, соответствует материалу трубопровода или материалу арматуры.

Фланцевое соединение – наиболее распространенный тип соединения в арматуре. К его достоинствам относят надежность, возможность многократного монтажа и демонтажа (упрощает замену и ремонт арматуры). Из недостатков – большие габариты и масса, необходимость обслуживания соединения (подтяжки гаек и замены прокладок) – особенно при наличии вибрации или воздействии окружающей среды.

В соответствии с требованиями ГОСТ имеется девять исполнений поверхности фланца (рис. 1), При подборе ответных фланцев трубопроводной арматуры, кроме условных прохода и давления, необходимо указывать исполнение уплотнительной поверхности. Следует отметить, что для свободных фланцев различные исполнения возможны только у приварного кольца.

Рис. 1. Варианты исполнений поверхности фланца.

1. - соединительный выступ; 2 - выступ; 3 – впадина; 4 – шип; 5 – паз; 6 – под линзовую подкладку; 7 – под прокладку овального сечения; 8 – с шипом под фторопластовую прокладку; 9 – с пазом под фторопластовую прокладку.

Фланцы с выступом, впадиной применяются при давлении до 1,6 МПа. Фланцы с шип-пазом применяют при обработке ядовитых, коррозионных и взрывоопасных сред при давлении до 6,4 МПа. Фланцы в исполнении 1 используются при условном давлении не выше 6,3 МПа.

Существует следующая схема стыковки фланцев по исполнениям:

Рис. 2. Схема стыковки фланцев по исполнениям уплотнительной поверхности

 Прокладки фланцевых соединений

Надежность и качество фланцевого соединения во многом зависит от выбора уплотнительной прокладки. Для фланцевых соединений применяются как мягкие неметаллические, полуметаллические, так и полностью металлические прокладки.

Прокладка – это отдельный сжимаемый элемент соединения, который, находясь в сжатом состоянии между фланцевыми деталями трубопроводов, под действием давления от затянутых крепежных изделий, заполняет собой промежуток между соединяемыми деталями.

Подвижное или неподвижное уплотнение фланцевых разъемов обеспечивают различными материалами: резиной, паронитом, легкоплавким уплотнителем и др. Фланцы плоские герметизируют, применяя мягкие металлические или гофрированные прокладки с мягкой набивкой.

Для исполнений фланцев 1, 2, 3, 4, 5 допустимо использование широкого перечня прокладок: металлических (в т. ч. зубчатых), металлографитовых на основе терморасширяющегося графита (ТРГ), спирально-навитых (СНП), эластичных (они особенно востребованы для чугунных фланцев). Если речь идет о вредных веществах 1, 2 или 3 классов опасности или пожаро-взрывоопасных веществах, для фланцев с исполнением уплотнительной поверхности 1 следует использовать волновые прокладки ТРГ с упругим вторичным уплотнением, а прокладки СНП снаряжать двумя ограничительными кольцами.

Фланцы с уплотнительными поверхностями исполнений 6 и 7 применяют с линзовыми прокладками, а также прокладками овального и восьмиугольного сечения. А фланцы с уплотнительными поверхностями исполнений 8 и 9 ─ с прокладками на основе фторопласта-4.

Иногда арматура конструктивно выполняется без фланцев, но с отверстиями в корпусе или специальными проушинами для крепления с помощью шпилек между двумя ответными фланцами трубопровода. В этом случае говорят о межфланцевом креплении арматуры.

Резьбовое соединение. Применяется для арматуры малых диаметров при низких и средних значениях давлений рабочей среды. Является технологичным и экономичным ввиду малых габаритов и отсутствия мелких деталей. Основные виды резьбовых соединений:

Муфтовое – арматура присоединятся с помощью муфт с внутренней резьбой



Цапковое – присоединяется на наружной резьбе с буртиком под уплотнение (ввинчивается по резьбе одним концом в тело агрегата или резервуара).

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Сварное соединение применяется там, где нужно обеспечить абсолютную герметичность и надежность соединения: токсичные, агрессивные, легковоспламеняющиеся, радиоактивные среды, среды с высоким рабочим давлением и температурой.

Сварные соединения могут быть выполнены в раструб и встык. В первом случае сварочный шов располагается на внешней стороне трубы. Во втором случае соединение может дополняться подкладным кольцом, исключающим перекос соединяемых деталей.

Преимущества сварного соединения – его минимальный вес, компактность, надежность и минимальные затраты на обслуживание. К недостаткам относится повышенная сложность демонтажа и замены арматуры.

По ссылкам ниже приведены

  •  Исполнения фланцев арматуры по ГОСТ 12815-80
  •  Обозначения исполнения фланцев арматуры по ГОСТ 12815-80 и ГОСТ 33259-2015



Типы фитингов, используемых в трубопроводах

Что такое фитинги?

Трубопроводная арматура

- это компонент трубопровода, который помогает в изменении направления потока, например, колена, тройники. Изменяет размер трубы, например, редукторы, уменьшая тройники. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как заглушки.

В трубопроводах используются различные типы фитингов. Трубопроводная арматура, используемая в трубопроводах, указана ниже.

  • Колено
  • Тройник
  • Переходник
  • Union
  • Муфта
  • Адаптеры
  • Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
  • Клапан
  • Cross
  • Cap
  • Обжимной ниппель
  • Заглушка
  • Втулка
  • Компенсатор
  • Конденсатоотводчик
  • Длинный радиусный изгиб
  • Фланцы
Types of Pipe Fittings in Piping

Вы можете увидеть таблицу выше, в которой перечислены наиболее часто используемые стандартные фитинги.Эти стандартные фитинги либо кованые, либо кованые. Для изготовления кованой арматуры используются только бесшовные трубы. Сварные фитинги большого диаметра изготавливаются из плиты.

Эти фитинги доступны с различными типами концевых соединений.

Pipe Fittings End Connection Type Трубные фитинги Концевое соединение Тип

Трубный патрубок

Трубный патрубок используется больше, чем любой другой фитинг. Это обеспечивает гибкость, чтобы изменить направление трубы. Локоть в основном доступен в двух стандартных типах 90 ° и 45 °.Тем не менее, он может быть сокращен в любой другой степени. Колена доступны в двух типах радиуса: Короткий радиус (1D) и Длинный радиус (1,5D).

Elbow 90 and 45 Piping Courses

Колено 90 градусов

Колено 90 градусов устанавливается между трубой для изменения направления трубы на 90 градусов. Доступный в форме длинного и короткого радиуса.

Колено 45 градусов

Колено 45 градусов устанавливается между трубой для изменения направления трубы на 45 градусов.

45 degree elbow

Длинное колено радиуса

В колене длинного радиуса радиус центральной линии равен 1.В 5 раз больше номинального размера трубы, или, можно сказать, в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются колена с длинным радиусом, поскольку потеря давления меньше по сравнению с коленом с коротким радиусом. Это потребовало больше места, чем колено с коротким радиусом.

long and short radius Elbow

Короткое колено радиуса

В коротком радиусе колено радиус центральной линии совпадает с номинальным размером трубы, или вы можете сказать, один раз диаметр трубы. Колени с коротким радиусом используются в условиях ограниченного пространства. Тем не менее, он имеет высокое падение давления из-за внезапного изменения направления потока.

LR SR Elbow example

Редукционное колено

Редукционное колено 90 предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционное колено устраняет один фитинг и уменьшает сварку более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает более низкое сопротивление потоку и уменьшает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительные падения давления в линии.

Reducing Elbow

Трубный отвод

Трубный изгиб с длинным радиусом используется на линиях транспортировки жидкости, которые требуют промывки. Из-за их большого радиуса и плавного изменения направления изгиб трубы имеет очень меньшее падение давления, и возможен плавный поток жидкости и свиньи. 3D и 5D изгибы труб широко доступны. Здесь D - размер трубы.

Pipe Bend

Mitt Bend

Mitt Bend не являются стандартными фитингами труб, они изготовлены из труб. Обычно они предпочтительны для размера 10 ”и выше, потому что колено большого размера стоит дорого.Использование косого сгиба ограничивается водопроводом низкого давления. Изгиб Mitre может быть изготовлен в 2, 3 и 5 штук.

Miter Bend

Возврат - Колено 180 градусов

Возвратные колена используются для изменения направления на 180º. Доступный в коротком и длинном образце Отводы используются в нагревательной катушке, теплообменнике, вентиляционном отверстии резервуара и т. Д.

Returning elbows

Тройник для труб

Трубный тройник используется для распределения или сбора жидкости из рабочей трубы. Это короткий кусок трубы с 90-градусным ответвлением в центре.Существует два типа тройников, используемых в трубопроводах: равные / прямые тройники и уменьшающие / неравные тройники.

straight and reducing tee

Прямой тройник

В прямом тройнике диаметр ответвления равен диаметру рабочей (жатки) трубы.

Редукционный тройник

При уменьшении тройника диаметр ответвления меньше диаметра рабочей трубы (коллектора).

Трубчатый тройник

Трубчатый тройник, который также известен как тройник скребка, используется в трубопроводах, которые свиньи.Ветвь тройника имеет ограничительный стержень, приваренный внутри, чтобы предотвратить попадание свиньи или скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход свиньи из рабочей трубы.

Barred Tee

Wye Tee / Lateral

Это тип тройника с ответвлением под углом 45 ° или углом, отличным от 90 °. Тройник позволяет соединить одну трубу с другой под углом 45 °. Этот тип тройника уменьшает трение и турбулентность, которые могут препятствовать потоку.Уай тройник также известен как боковой.

Wye lateral Tee

Cross

Cross также известен как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Как правило, кресты не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты распространены в линии пожаротушения.

cross fitting

Трубные редукторы

Трубный редуктор изменяет размер трубы. Существует два типа редукторов, используемых в трубопроводах Concentric и Eccentric.

Концентрический трубный редуктор или конический редуктор

В Концентрическом редукторе, который также известен как конический редуктор, центр обоих концов находится на одной оси.Поддерживает высоту осевой линии трубопровода. Когда центральные линии большей трубы и трубы меньшего размера должны поддерживаться одинаковыми, то используются концентрические редукторы.

eccentric and concentric reducer

Эксцентриковый редуктор

В Эксцентриковом редукторе центр обоих концов находится на другой оси, как показано на рисунке. Он поддерживает BOP (нижнюю часть трубы) высоту трубопровода. Когда одна из наружных поверхностей трубопровода должна быть одинаковой, требуются эксцентриковые редукторы.

смещение = (увеличенный идентификатор - меньший идентификатор) / 2

Редуктор обжима

Обжим похож на редуктор, но небольшой по размеру и используется для соединения труб с трубами меньшего размера с резьбой или сваркой в ​​раструб.Как и редукторы, они также доступны в концентрических и эксцентрических типах. Обжимки доступны в различных типах конца. Например, оба плоских конца или один плоский и один резьбовой конец.

Pipe Swage.
Трубопроводная арматура, соединители, муфты, клапаны, переходники и многое другое

Предметы со свинцом НЕ предназначены для использования в системах питьевой воды и предназначены только для промышленного питьевого водоснабжения

Хотя эти продукты использовались в течение многих лет, прежде чем законы о безопасной питьевой воде стали более строгими, они НЕ ДОЛЖНЫ быть приемлемыми для использования в системах питьевой воды из-за содержания свинца. Агентство по охране окружающей среды США определило, что для того, чтобы продукт считался «бессвинцовым» в соответствии с Федеральным законом о безопасной питьевой воде 2014 года, он должен удовлетворять стандарту эффективности выщелачивания свинца в соответствии со стандартом NSF 61, раздел 9 (NSF 61/9).«Бессвинцовый» определяется как означающий не более чем средневзвешенное значение содержания свинца в трубах и фитингах 0,25%.

Для вас это означает, что содержание свинца в носиках и фитингах крана по закону не должно содержать более одной четверти одного процента свинца, поэтому вода, поступающая по соответствующим кранам, будет по существу «не содержащей свинца», но имейте в виду, что что из-за определения «не содержащего свинца» как содержащего не более 0,25%, все еще могут присутствовать следовые количества свинца в продуктах, которые по закону определены как «не содержащие свинца» и для питьевой / питьевой воды.

Калифорнийское предложение 65 «Закон о безопасной питьевой воде и борьбе с токсичными веществами 1986 года» является наиболее строгим (насколько нам известно) такого рода закон на уровне штата или федерального уровня. Федеральный стандарт на содержание свинца в питьевой воде составляет 11 частей на миллиард (частей на миллиардов ), в то время как проп 65 (Калифорния) устанавливает уровень . 05ppb. Центр гигиены окружающей среды рекомендует потребителям запустить воду в течение 10 секунд перед заполнением стакана, чтобы удалить воду с наивысшим уровнем содержания свинца (из смесителей до "Act").

Закон 2014 года изменил значение термина «без свинца» в Кодексе по охране труда и технике безопасности с восьми процентов свинца для труб или фитингов и на четыре процента свинца для сантехнических фитингов и арматуры до средневзвешенного значения содержания свинца не более 0,25 процента содержание в каждом компоненте. Элементы, отмеченные как НЕ предназначенные для использования с системами питьевой воды, возможно, ранее были разрешены для использования в системах питьевой воды, но НЕ соответствуют новым стандартам, изложенным в Федеральном законе о безопасной питьевой воде 2014 года, и, следовательно, не могут безопасно использоваться для питьевой воды. / применение питьевой воды.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
