Приобретать труборез под каждую конкретную работу не совсем экономно. Вариант изготовить устройство своими руками вполне приемлем, тем более, если имеются навыки слесаря и сварщика.

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы. Конструкция не отличается большой сложностью и изготовить их можно самостоятельно. Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими руками цепным труборезом.

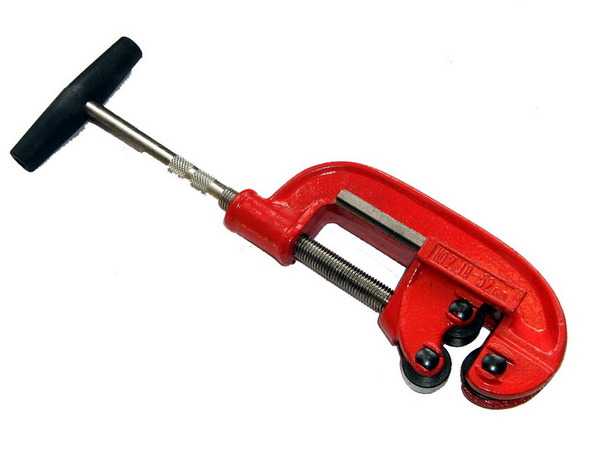

Роликовый труборез Профи Fit заводской сборки. Фото Промснаб

При необходимости резки большого количества труб желательно иметь

устройство с механизированным приводом, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу). Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Самодельные инструменты для резки стальных труб и не только, видео

Представляем возможные варианты изготовления своими руками роликового, цепного и электрического труборезов.

Роликовый для стальных и медных труб диаметром до 40 мм

Автор определяет использование своей самоделки для резки стальных, медных труб диаметром до 40 мм. Для выполнения работ скомплектован необходимый материал, инструмент и оборудование:

  • главным элементом конструкции является режущий ролик, он покупной, так как изготавливается из специальной стали с определенным углом заточки;
  • стальная полоса толщиной 5 мм, шириной 30 мм. и длиной примерно 500 мм.;
  • увеличенная (высокая) гайка М12;
  • стандартная гайка М12;
  • стандартная гайка М16;
  • стальной пруток диаметром 20 мм, длиной не менее 60 мм.;
  • болт М12 с длиной резьбовой части 200 мм. на всю длину стержня;
  • болгарка;
  • сварочный аппарат с электродами;
  • слесарные инструменты и приспособления.

Порядок работ следующий.

  • В первую очередь изготавливается корпус трубореза. Он сваривается из полосок стального листа толщиной 5 мм. и шириной 30 мм., на которые заготовку порезали болгаркой.

Важно: в отличие от автора видео при работе с болгаркой на руки одевайте перчатки из плотной ткани. Соблюдайте правила техники безопасности.

  • Корпус является несущей частью для всех элементов конструкции трубореза, поэтому сварочные швы должны обладать хорошими прочностными характеристиками. Для чего необходимо перед сваркой зачистить и подогнать свариваемые поверхности.
  • Подготовить отверстие под ось вращения опорных роликов и режущего инструмента. Кстати в этом видео автор об этом элементе конструкции забыл упомянуть. Диаметр данного стального прутка должен соответствовать внутреннему диаметру режущего ролика и для унификации под этот же диаметр следует выполнить отверстие в опорных роликах.
  • При изготовлении ручки, которая будет использоваться как часть прижимного устройства и рычаг для выполнения вращения трубореза, важно подобрать удобный для работы диаметр и длину. Шпилька М16 для резки труб небольшого диаметра может не пригодиться.
  • Готовый труборез после покраски отличается хорошим товарным видом.

Цепной для изделий диаметром до 76 мм

Труборез позиционируется автором как устройство для обработки труб до диаметра 76 мм. Материал труб не оговаривается. Вероятно дополнительные возможности появятся после тестовых испытаний. Для изготовления трубореза понадобятся следующие материалы:

  • кусок старой цепи от электрической тали;
  • режущие ролики из инструментальной стали, закаленные, изготовленные промышленным способом;
  • шпильки М6 в зависимости от количества звеньев цепи;
  • гайки М6 в два раза большем от количества шпилек;
  • две стальных полосы толщиной 10 мм, шириной 40 мм. и длиной примерно 350 мм;
  • пластины толщиной 10 мм, размерами 40 х 60 мм. – 4 шт. (2 шт. — для изготовления крепления концов цепи, 2 шт. – для зажимного устройства;
  • звенья цепи, которые будут использоваться как элементы силовой части конструкции трубореза;
  • болт М16, длина подбирается для обеспечения нормальных условий поджатия цепи;
  • гайка М16;
  • пластина толщиной 2-3 мм., размером 40 х 40 мм.;
  • набор крепежных изделий в виде шпилек, гаек, шайб М8, болт М10, гайка М10, шайбы под резьбу М10;
  • сварочный аппарат с электродами;
  • приспособление для разборки цепи, другой набор слесарного инструмента.

Для изготовления цепного трубореза необходимо выполнить следующие действия.

  • Разобрать старую цепь от электрической тали на составные части: звенья и пальцы. Используется для выбивания пальцев приспособление, как его называет автор, «крокодил».
  • Для обеспечения разборной цепи на концы пальцев привариваются шпильки М6. Цепь собирается в единое целое с помощью гаек и шайб М6.
  • Рычаги из стальных полос оборудуются креплением для концов цепи. На концы полос привариваются пластины толщиной 10 мм размерами 40 х 60 мм. К пластинам привариваются звенья с обеспечением посадочного зазора для концов цепи. Следует отметить, что внешний вид сварочных швов оставляет большие сомнения в их достаточной прочности в процессе эксплуатации. Подготовка поверхностей к сварке (зачистка, разделка кромок, подбор режимов) оставляет желать лучшего.
  • В одной из полос выполняются два отверстия диаметром 10 мм.: одно в середине, другое на конце противоположном креплению цепи;
  • В другой полосе кроме отверстия в середине, изготавливается упор из остатков пластин толщиной 10 мм. с помощью сварки;
  • К собранным пластинам в виде ножниц монтируется натяжное устройство, состоящее из болта М16, гайки М16 и ограничивающей движение рычагов шайбы в виде пластины.
  • Концы цепи вставляются в зазоры между звеньев
    на концах полос и крепятся с помощью шпилек, гаек и шайб М8. Положение режущих роликов в одной режущей плоскости регулируется промежуточными шайбами.
  • Вид у трубореза явно непрезентабельный, однако использование более совершенных технологических приемов может значительно улучшить внешний вид и качество конструкции. Алгоритм действий обозначен.

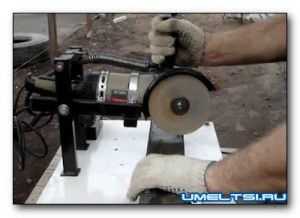

Электротруборез, циркулярная пила из болгарки

Устройство для резки труб на базе болгарки можно изготовить из следующих материалов и оборудования:

  • болгарка, используемая для различных работ в домашнем хозяйстве;
  • стальной лист толщиной 4-5 мм.;
  • уголки 30, 40 мм.;
  • квадратная труба 20 х 20 мм.;
  • пружина растяжения-сжатия с концами для зацепов;
  • крепежные изделия, среди которых есть совпадающие с резьбой на отверстиях болгарки;
  • стальной пруток диаметром 10-12 мм. для оси вращения;
  • сварочный аппарат с электродами.

Необходимо выполнить следующие работы.

  • Изготовить из листа 4-5 мм., уголков и квадратной трубы столик для размещения обрабатываемых труб. Закрепить на нем устройство для зажатия и разворота труб при обработке.
  • К столу приварить стойку, изготовленную из уголка 30 мм. В стойке предварительно выполнить отверстие диаметром 10-12 мм. для оси вращения. Приварить пластину для закрепления одного из концов пружины.
  • Из уголка 40 мм. сварить трубу, которую совместить со стойкой на оси вращения.
  • Сварить кронштейн из листового материала, который по форме будет подходить к посадочной поверхности болгарки. Предусмотреть на нем отверстия под крепление этого электрического привода. Выполнить отверстия для зацепа пружины.
  • Кронштейн приварить к квадратной трубе из уголка 40 мм. Расположить и закрепить на кронштейне болгарку.
  • Получилось достаточно компактное устройство, которому легко найти место для хранения. При необходимости оно поможет в обработке труб с ровным резом.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

станина, стойка, отрезной станок своими руками, чертежи

УШМ или болгарка облегчает жизнь в работе и быту. С ее помощью можно подпилить острый угол, срезать выступающую часть профиля или трубы, сделать отверстие в плитке и т.д. Держать постоянно в руках инструмент неудобно. Руки устают, а срез получается неровным. Чтобы облегчить работу представляем вам несколько самодельных вариантов отрезных станков с держателем и станиной, которые можно сделать из металлолома.

1

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

  • два задних б/у амортизатора от автомобиля;
  • трубы, подходящие по диаметру амортизаторов для обжимки;
  • профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
  • два тавра 35×25 мм для придания жесткости основанию;
  • два уголка 40 мм для вертикальных опор;
  • металлические пластины для фиксации амортизаторов 190×75×5 мм;
  • квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
  • автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

2

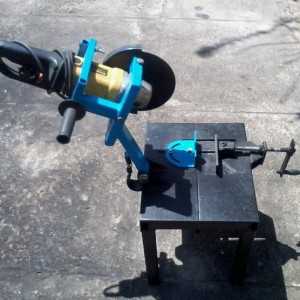

Отрезной станок с маятниковым рычагом из поперечного вала

Для сборки каркасной части и держателя маятника вам понадобятся профильные трубы, а для консольного крепления – дополнительно стальные полоски и металлический прут. Подставку, которая также будет служить рабочей платформой, изготавливаем из листа стали. К маятниковому рычагу из отрезка профильной трубы привариваем поперечный вал, соблюдая перпендикуляр при креплении. В качестве подшипников, которые будут обеспечивать поворот маятника, используем уже готовые подшипниковые узлы. Прессуем их на вал с двух сторон. Соединение должно быть жестким, иначе может произойти непредвиденное продольное или поперечное смещение. Когда подшипники будут запрессованы, отступаем 5–6 см от края подставки, привариваем собранный маятник с опорными узлами.

Из стальной полоски делаем П-образную скобу. Это будет кронштейн, удерживающий корпус редуктора болгарки. Для крепления корпуса просверливаем в нем отверстия под болты по бокам и в середине. Из стального прутка выгибаем подковообразный хомут и делаем прижимную планку для фиксации корпуса инструмента к маятнику. Она представляет собой металлическую пластину на 1,5–2 см больше по длине ширины хомута. В отверстия по краям прижимной пластины вставляем резьбовые крепления, фиксируя их гайками. Примеряем готовый П-образный кронштейн и хомут к болгарке. При помощи сварки или резьбового соединения крепим детали на консоль.

На маятниковый рычаг привариваем консоль с хомутом и П-образным креплением болгарки, выбирая подходящее положение инструмента. Существуют разные мнения о том, как крепить болгарку – от себя или на себя. Учитывая, что для бытовых нужд применяются средние или малые УШМ, устанавливаем диск вращения "от себя". Это позволит вам лучше контролировать точность реза. В целях безопасности не забудьте зафиксировать защитный кожух. По весу болгарки подбираем подходящую возвратную пружину. После сборки станка тестируем его. Первую проверку делаем в холостом режиме. Не должно быть никаких вибраций, посторонних шумов и люфта. При наличии неполадок устраняем их. Далее возьмите отрезной круг с максимальной толщиной, которую вы используете для работы, и прорежьте станком паз под диск. При необходимости щель можно всегда расширить.

Финальный этап – монтаж упора для металлических и деревянных заготовок. Как правило, устанавливают два основных упора – для запила под 45 и 90 градусов. Планки можно приварить, а лучше зафиксировать их на резьбовое соединение. Такие конструкции легко снимаются и меняются. Дополнительной деталью, которая облегчит вашу работу, также станет ограничитель с измерительной линейкой. Достаточно зафиксировать на упоре металлическую линейку и процесс замера и резки заготовок с точностью до миллиметра никогда не будет для вас проблемой.

Дальше работает ваша фантазия. Можно также оснастить станок транспортирами, тисками и струбцинами. Эти приспособления для болгарки позволяют вам сделать разрез или паз в заготовке под любым углом. В конце не забудьте покрасить станок, чтобы он приобрел завершенный вид и был защищен от "паутины из ржавчины".

3

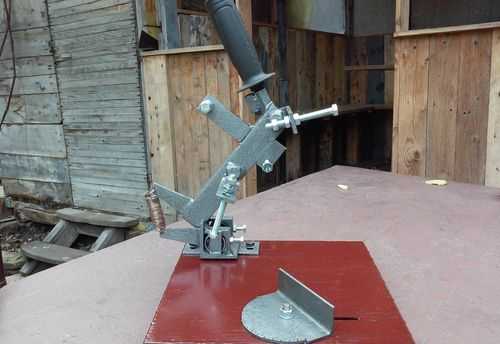

Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.

obustroen.ru

Приспособления для болгарки своими руками

Болгарка является инструментом полезным и разносторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдет стационарный станок. Хорошо, что используя определенные приспособления для болгарки, её можно превратить например в отрезной станок!

Станки из болгарки

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жестко фиксирует болгарку и не телепатся во время работы не велика, поскольку все они сделаны из дюрали. По этой причине люди, имеющие станки, всячески усовершенствуют либо переделывают их. Но тут есть множество серьезных препятствий – материалы станка являются трудно свариваемыми, или, к примеру, в конструкции не учтены моменты, важные именно для вас – к примеру, точная линейка либо более упругая пружина. Переделка чужого – это более сложная задача, чем изготовление своего!

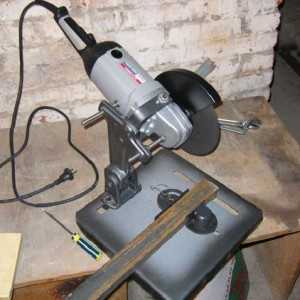

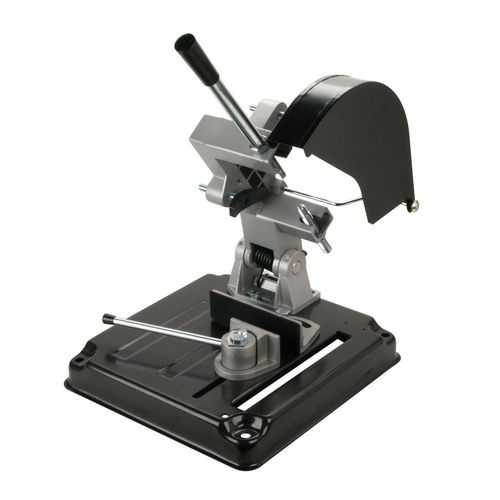

Покупной вариант держателя болгарки

Изготовление самого простого приспособления для болгарки может быть выполнено с минимальными затратами и в течение нескольких часов! По сути, конструкция будет являться металлической длинной трубой, которая является и каркасом, и ручкой. С одного из концов приваривают поперечную металлическую планку, имеющую два отверстия под крепеж болгарки.

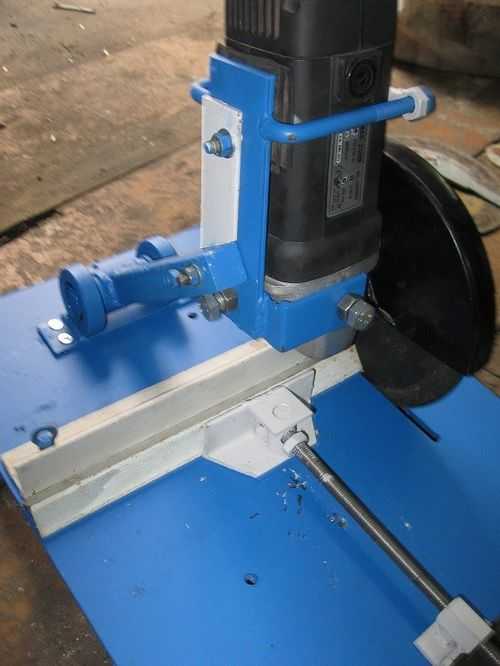

Более надежный самодельный вариант держателя болгарки

С того же края трубу крепят к о небольшому куску уголка на подвижном валу. Крепление самого же уголка производиться на рабочий стол, либо к полу! На противоположной стороне от крепежа должна быть зафиксирована пружина, возвращающая всю конструкцию в первоначальное положение.

первый вариант

второй вариант изготовления

третий вариант изготовления

На этом все – изготовление станка завершено, осталось только произвести правильное закрепление болгарки. Естественно, пользоваться таким вариантом следует при простейших работах, а если требуются точные и сложные процедуры, то и конструкция должна быть более сложной.

Изготовление отрезного станка из болгарки под точные работы!

Такие приспособления для болгарки как отрезной станок изготавливаются при помощи следующих материалов и инструментов: стального уголка, профильной трубы, металлического листа под платформу (можно использовать ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с небольшим диаметром, пружины, реле и педали. Сварка, в принципе, может быть заменена на прочные болты – тут придется воспользоваться дрелью.

Стоит отметить, что при такой реализации станка, он может быть с легкостью разобран, если появиться такая необходимость.

первый вариант конструкции

первый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку потребуется индивидуальная схема, поскольку каждый производитель выпускает болгарки собственной конструкции – в некоторых придется осуществить снятие ручки, а где-то нужно будет изобретать стойку под всю болгарку в целом! Кроме этого, для разных диаметров дисков нужны различные каркасы.

Каркас

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на 12 В). При помощи данной педали и будет производиться подача напряжения к болгарке.

Видео приспособления для болгарки своими руками

При помощи такого несложного приспособления для болгарки мы можем освободить руки, и одновременно с этим сделать точный ровный срез не применяя тиски, да и экономия времени на замеры тоже играет важную роль. При помощи данной конструкции может быть заменена отрезная пила по металлу, а если вдруг потребуется, болгарка может быть с легкостью демонтирована.

sdelaj-sam.com

Как Сделать Из Болгарки Труборез

Как сделать труборез для железных труб в кустарных условиях

При рассмотрении особенностей труборезов необходимо выяснить в те дни, что схожий инструмент нельзя отнести к универсальным – он используется для резки железных труб с определенными параметрами. Есть модели, которые методы работать с разным материалом, однако встречаются они довольно изредка. Высококачественный труборез, который способен разрезать железную трубу огромного поперечника и с значимой шириной стен, стоит много. Вот поэтому наверное собираются сделать труборез для железных труб в кустарных условиях. Имеются несколько 10-ов чертежей, которые употребляют для самодельного устройства. Все самодельные варианты выполнения изготавливают под определенные условия работы: спектр поперечника и длины трубы, твердость материала, мобильное по другому стационарное применение. В процессе выбора того, по какой схеме делать самодельный труборез для железных труб следует обусловиться с систематизацией рассматриваемого устройства, а кроме того особенности его выбор.

Самодельный труборезный станок

Систематизация инструмента

Как ранее было отмечено, труборез для медных труб либо из стали может классифицироваться по количеству разных признаков. Разглядим главные:

  1. По механизму деяния разливают ручные, электронные, гидравлические и пневматические модели. Ручной вариант выполнения, обычно, конечно просто и стремительно сделать, но в покупке уже готового трубореза не надо много средств – потому иногда проще приобрести, чем сделать без помощи других. Электронный употребляется в наше время довольно нередко, позволяет налаживать мелкосерийное создание. Цена промышленного варианта выполнения очень большая, однако есть вариант без помощи других сделать труборез из болгарки. Гидравлические и пневматические употребляются для резки с очень огромным усилием, в большинстве случаев встречаются в машиностроительной и другой тяжеленной индустрии. Отметим, что сделать труборез с гидравликой для железных труб на дому не возможно и недешево.
  2. Систематизация проводится также по тому, какой толщины стены металлической трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез делают для обоих. Но для резки труб огромного поперечника и с толстыми стенами требуется прилагать немалое усилие. Потому в этом случае следует рассматривать возможность приобретения либо производства электронных моделей.

Также различительными свойствами рассматриваемого инструмента стало разновидность основного механизма, через которое передается усилие. Примером стало цепные, роликовые, ротовые иначе говоря поворотные механизмы.

Что следует учесть?

Создавая труборез для железных труб самостоятельно обратите внимание на нижеприведенные моменты:

  1. Какой материла подразумевается обрабатывать. Железный прокат не возможно разрезать, для получения высококачественного среда следует учесть мягкость металла: очень мягенький (медь, алюминий) будет не срезаться, а сплющиваться, очень (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножики, также величина передаваемого усилия.
  2. Другим принципиальным моментом сегодня называют толщину стен. Самодельный труборез ручной используется только для резки тонких железных труб маленького поперечника, электронная модель будет передавать не просто усилия, а это значит толщина стен достигает нескольких 10-ов мм.
  3. Наибольший и малый диаметральный размер металлической трубы также сегодня можно смело назвать показателями, которые рекомендуется учесть. Также стоит учитывать ориентировочную длину заготовок для сотворения комфортного механизма их подачи к зоне резания.

Читайте так же

Стойка для болгарки!Круче не придумаешь!

Инстаграм. В сей раз я сделал нереально крутое приспособление для обычной .

?Нужная самоделка для Обыкновенной БОЛГАРКИ из Обыкновенной ПРОФИЛЬНОЙ ТРУБЫ

Сейчас я покажу Для вас нереально крутую самоделку из обыкновенной болгарки/Наилучшие самоделки для гаража своими.

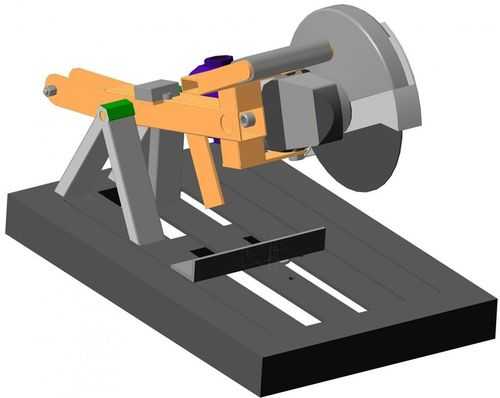

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учесть при рассмотрении более подходящего чертежа если вы поставили цель сделать самодельный труборез для медных труб как еще его называют из стали, пластика и другого материала. Есть модели, сделанные из болгарки либо других инструментов. В этом случае разглядим самодельный мобильный труборез.

Самодельная электронная модель: инструменты и детали

Для производства настолько довольно сложного устройства может пригодится:

Начальными материалами станут:

  1. болты и винты;
  2. катанка с квадратным профилем 15 на 15 мм;
  3. пружина;
  4. несколько лент из стали;
  5. заклепки;
  6. ножовочное полотно.

Читайте так же

Работа займет достаточно времени, что необходимо учитывать.

Практически готовая модель самодельного инструмента

Ход выполнения работы

Собственный отрезкой инструмент, в нашем варианте левая часть, выполняют так:

  1. Отрезаем катанку длинноватой 135 мм.
  2. Отмеряем 90 мм и создаем отверстие для прижимающего болта.
  3. На верхнюю кромку накладываем полотно, которое фиксируется прижимающей планкой с помощью винтов и заклепок.
  4. Положительный момент в том просверливается отверстие, которое станет осью. Для оси используют пруток, поперечник которого 8 мм.

Дальше проводится изготовка правой части, которая намного труднее. К особенностям ее сотворения отнесем:

  1. Не знакомых рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
  2. Оставшаяся часть будет служить как ручки.
  3. С левой стороны катанки необходимо сделать отверстие, в которое будет вкручивать прижимающей болт.
  4. Напротив отверстия, в которое будет вставляться ось, крепится железная полоса. Длина полосы выбирается учитывая то, чтоб образованная длина от центра оси к ручке составляла чем двух 30 мм.

Ручной инструмент, как видно из вышеприведенной инфы, состоит из главных 2-ух частей. После их подготовки проводится сборка:

  1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится меж левой и правой частью.
  2. В роли оси используется сочетание винта и гайки. В этом случае не будет проводить сварочные работы, а по мере надобности возможно провести разбор сделанного ручного инструмента.
  3. Фиксация обоих сторон, с применением пары болта и гайки, происходит по причине зажима гайки.

Схожим образом конечно ответить на вопрос, как сделать труборез своими силами. К особенностям подобного самодельного варианта выполнения относят то, что его можно подогнать под оптимальный спектр поперечников металлической трубы. Без помощи других изготовка не занимает длительный период и средств, сделанный инструмент прослужит долгие и длительные годы.

И в заключение отметим, что самостоятельно также есть вариант сделать модели, усилие где передается через цепную по другому ременную передачу от электродвигателя. Создание подобного оборудования просит наличие определенных способностей инженера и мастера.

Читайте так же

vdiweb.ru

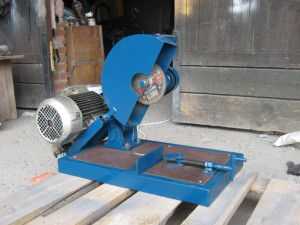

Отрезной станок из болгарки своими руками: фото и чертежи

Углошлифовальное устройство, больше известное как «болгарка», это универсальный инструмент, которым можно проводить целый ряд строительно-отделочных или столярных операций. С его помощью можно изготовить недорогой отрезной станок, который будет представлять станину с кронштейном, на котором будет крепится устройство на момент проведения работ.

Отрезной станок

Приспособление довольно незамысловатое и логически доступное в реализации своими руками, без чертежей и посторонней помощи. Однако наличие инструкции и проекта явно дает определенные преимущества, что ваш самодельный отрезной станок из болгарки будет выглядеть профессионально.

Конструкция

Данное приспособление имеет довольно широкое применение, в зависимости от вида используемого диска. Им можно будет проводить распил металлических труб или уголков, а также то же самое проделывать с деревом и пластиком. Получается довольно многофункциональное приспособление, которое еще позволяет использовать углошлифовальный инструмент мобильным способом, она крепится на рычаге и может быть снята в любой удобный момент.

Конструкция станка

Фактически понятно, что само устройство представляет собой опору в держателем для углошлифовальной машинки, благодаря конструкции которой можно проводить большое количество операций, включая обработку дерева.

При этом сама станина может быть реализована целым рядом способом при сохранении общей идеи конструкции, состоящей из:

  •  нижней опорной рамы;
  •  направляющих и приспособлений для крепежа заготовок;
  •  рычажного устройства с крепежным приспособлением для болгарки.

Простейший самодельный станок

Чем лучше спроектирована конструкция, тем удобнее и большее количество операций можно не ней выполнять. Хорошо проработанные чертежи такого станка можно посмотреть на фото. Такую конструкцию не составит труда собрать своими руками методом раскроя и сварки. Полученное приспособление не только заменит погружную дисковую пилу, но и позволит делать раскрой целому ряду материалов от листовых до объемных заготовок. Это удобное и полезное в хозяйстве приспособление, имеющее практическую направленность.

Оптимальное решение

Предлагаем вам выполнить отрезной станок по чертежам, которые неоднократно использовались для самостоятельного изготовления подобных станин. При расчетах нужно учитывать мощность углошлифовального устройства, маломощную болгарку вряд ли удастся длительно использовать для планируемых целей, тем более для резки металлоизделий. Рекомендуем выбрать для этих целей довольно мощное и универсальное устройство, например, бренда Makita.

Станок с угломером

Инструмент для металлоизделий требует утяжеленной рамы, чтобы создать прочное основание инструменту, подвергающемуся значительной нагрузке. В этом контексте при сборке станка важно проследить за качеством сварных и винтовых соединений, применив специальные виды болтов, предназначенные для приборов с сильной вибрацией (невывинчивающиеся с крестовым шлицем).

Изготовление собственной отрезной пилы также связано со значительными недоработками заводских моделей, особенно проявляющихся в недорогих моделях.

Они состоят в следующем и могут быть устранены в станке собственного изготовления:

  •  заводские станины из экономии имеют большое количество полостей, в которые забивается стружка и металлический шлам;
  •  не всегда удобно сделан отбойник искр;
  •  не всегда продумана конструкция относительно направления искр, нередко они идут в сторону резиновых деталей, в частности, ножек;
  •  часто отсутствует блок плавного пуска;
  •  кронштейн, удерживающий пильный диск не всегда четко перпендикулярен.

Станина из подручных обрезков

Также мастера рекомендуют сделать направляющие, которые позволят регулировать угол наклона заготовки для косых срезов. Этих всех неприятностей можно избежать, если сделать отрезной станок с дисковым механизмом самостоятельно. Получается, что самодельные изделия для собственной мастерской иногда не только не хуже, но и лучше заводских образцов.

Изготавливаем станину

Конструкция и используемые материалы будут напрямую зависеть от мощности дискового устройства. Непосредственно пильное устройство, в нашем случае – болгарка может быть закреплена на стационарном кронштейне и на мобильной каретке, которая будет крепиться кронштейн. Соответственно мобильный рычаг можно в отдельных случаях усовершенствовать и снабдить поворотным механизмом.

Стоит все проектные манипуляции проводить с учетом того, что углошлифовальная машинка должна оставаться легко снимаемой. Это основное условие, чтобы инструмент оставался универсальным и использовался и в полевых условиях.

Особенности

Что представляет собой станина:

  •  Это горизонтальная конструкция, сваренная из уголка или квадратной трубы, которая будет впоследствии частично закрыта листовым металлом;
  • При необходимости к ней приваривается подобная уже вертикальная рама, которая выступает несущей для каретки;
  • Поверхность станины заваривается листовым металлом с учетом функциональности кронштейна или каретки. При использовании стационарного кронштейна делается один паз для резания. Если каретка мобильная, соответственно, это предусматривается конструкцией;
  • В станках со стационарным кронштейном предусматриваются приспособления для жесткого крепления заготовок, а также направляющие для косых срезов;
  • Станина может быть настольной или установленной на ножки, которые должны удерживать всю конструкцию во время всего цикла рабочих нагрузок.

Все перечисленное показано на чертежах, фото и видео, а также даны различные варианты конструкций, которые хорошо себя зарекомендовали. Вы можете для себя выбрать конструкцию по мощности и по желаемым особенностями и сделать резак по металлу. Некоторые модели довольно просты и легко выполняются по фото без чертежей.

Обратите внимание, что для бытовых болгарок, если будут резаться легкие заготовки станину и элементы кронштейна можно выполнить из дерева, а именно – из бруса. Дополнительно утяжелить и защитить конструкцию от повреждений можно с помощью листов металла.

Самодельный кронштейн

При этом при некоторых навыках можно выполнить и роботизированный кронштейн, управляемый ЧПУ, для этого потребуются, как минимум, шаговый двигатель с микрошагом, который будет перемещать и поворачивать поворотный механизм на нужное расстояние, и микроконтроллер с прошивкой.

Самым простым вариантом конечно является стационарный пружинно-подшипниковый механизм кронштейна, который, например, в видео-материале, где показан подробный процесс изготовления описываемого самодельного изделия, закреплен на жесткой каретке.

metall.trubygid.ru

Отрезной станок из болгарки своими руками: чертежи, стойки

Содержание статьи:

Углошлифовальная машина или болгарка используется профессионалами и любителями. Она шлифует и полирует, режет практически любые материалы. Однако для точной и аккуратной резки нужен станок с жестким основанием. Оказывается, превратить болгарку (УШМ) в самодельный отрезной станок по металлу совсем несложно.

Преимущества станка

самодельный станок из болгарки

Главный плюс инструмента — мобильность. При частых работах с углошлифовальной машиной непременно замечаешь некоторые неудобства. Преимущества болгарки оборачиваются ее недостатками:

  • иногда невозможно жестко закрепить обрабатываемый материал, колебания его нарушают чистоту резки и могут вызвать крошение диска;
  • при ручной резке тяжело сделать идеальный перпендикуляр, придержать материал и соотнести размер диска с разметкой;
  • тяжело нарезать множество одинаковых заготовок небольшого размера. После нарезки их приходится доводить;
  • во время работы руки все время заняты;
  • инструмент считается одним из наиболее опасных.

Например, при заклинивании диска в материале возможен обратный удар — отброс болгарки, который сопровождается расколом резака. Острые обломки могут поранить рабочего. Такое явление характерно для последних сантиметров реза. Необходимо остановить болгарку, вынуть диск и закончить работу с другого конца.

Простой отрезной станок из болгарки делает работу более безопасной и устраняет перечисленные неудобства.

Простой самодельный станок для болгарки

Не всегда получается переделать своими руками уже готовый токарный станок по металлу под болгарку. Ведь у каждого мастера свои требования. Но в процессе переделки мастера сталкиваются с множеством проблем: невозможно своими руками переварить конструкцию, нет очень важных для работы мелочей или они не соответствуют конкретным требованиям. Например, пружина слишком мягка или деления линейки нужны мельче. Поэтому намного проще отрезной станок из болгарки сделать самому, чем пытаться переделать готовый.

Простейшая конструкция, не требующая чертежей, собирается за пару часов. В готовом варианте фрезерный станок для болгарки представляет собой станину из металла (трубы), которая совмещает функцию ручки.

Ход работ.

  1. Не доходя до конца трубы, приваривается поперечина из металла, на которую своими руками будет устанавливаться УШМ, для крепежа просверливается пара отверстий.
  2. К этому концу трубы приваривается небольшой отрезок уголка, который закрепляется на мобильный вал. Уголок жестко привинчивается к полу мастерской или верстаку.
  3. К противоположному концу приваривается возвратная пружина, которая приведет подвижную часть в начальную позицию.
  4. К планке с помощью болтов прикручивается болгарка.

На таком устройстве можно своими руками выполнять простые хозяйственные работы. Для более взыскательных мастеров предлагается второй вариант фрезерного станка из болгарки.

Станок для точных работ

станок отрезной самодельный

Чтобы своими руками собрать такое устройство, понадобятся:

  • швеллер из металла;
  • вал;
  • пружина;
  • подшипники;
  • педаль и реле;
  • уголок из металла;
  • профильная труба;
  • ДСП;
  • электродрель;
  • сварочный аппарат и навыки работы со всем перечисленным.

Вместо сварки можно использовать винтовые крепления, такой станок можно своими руками разобрать для транспортировки или хранения.

Этапы изготовления отрезного станка из болгарки.

  1. Подберите подходящие чертежи, тщательно их изучите. Чертеж готового станка должен подходить под конкретную модель болгарки (УШМ). Поэтому лучше всего создать свой, уникальный.
  2. Стойка для самодельного станка представляет собой общую ось и две рамы. Нижняя соединяется с платформой, которую можно сделать из дерева для облегчения конструкции или листового металла. Тяжелая крупная болгарка надежно устанавливается на платформе из металла. Крепления инструмента располагают на верхней раме, он совершает вращательные движения в вертикальной плоскости подобно маятнику по отношению к нижней раме. В качестве стопора в начальной точке предусматривается пружина. Крепеж из мобильной струбцины и прижимного уголка приваривается на нижнюю раму.
  3. Удобная и важная деталь самодельного отрезного станка — это линейка с миллиметровыми делениями. Она должна быть передвижной, приваривается к трубе и оснащается ограничителем. С помощью линейки делаются точные отметки, материал закрепляется и его можно обрабатывать.
  4. Чтобы управлять было удобнее, своими руками установите педаль запуска либо тумблер, подключенный через понижающее реле.

Такая модель удобна в работе, позволяет выполнять точную и чистую резку без опасности для здоровья. В конструкции не используются тиски, а замеры производятся быстро, четко. При необходимости станок разбирается и мастер получает мобильную углошлифовальную машину.

Правила безопасности при работе с самодельным станком

Во время работы важно соблюдать правила техники безопасности.

  • Защитный кожух станка должен перекрывать область, в которой находится рабочий;
  • Многим захочется сделать своими руками на станке работы по дереву. Но необходимо знать, что специальный зубчатый диск не рассчитан на такую высокую скорость и быстро износится. Кроме того, с пильными дисками работать очень опасно. Для работы на станке нужно использовать только специальные резаки для углошлифовальных машин с абразивной поверхностью.

Перед началом работы необходимо запускать болгарку вхолостую на 60 секунд для проверки вращения. Не должно быть биений, сильной вибрации. Круг должен двигаться свободно, не задевая детали.

Видеоролики о нескольких моделях самодельных станков из УШМ:

stanokgid.ru

Отрезной станок из болгарки, выполненный своими руками из металла по чертежу

Болгарка – это удобный инструмент, который для каждого мужчины просто незаменим. Именно это оборудование в умелых руках может выполнять большое количество самых разнообразных операций. Но очень часто многие домашние мастера, выполняя какую-либо работу шлифовальной машиной, понимают, что иногда резка металла может быть выполнена намного быстрее, проще и качественнее, если такой отрезной станок не приобретен в магазине, а сделан, например, дома, своими руками.

Конечно же, сделать такой станок самостоятельно можно, и существует на сегодняшний день несколько его вариантов. Но конечно же, все эти конструкции имеют как свои положительные стороны, так, соответственно, и отрицательные характеристики.

Самодельный станок: плюсы и минусы

Для тех, кто пользуется болгаркой, очевидны ее минусы. Эти неприятные моменты получаются, как ни парадоксально, из основного достоинства угловой шлифовальной машины – мобильности.

Отрицательными моментами при использовании болгарки являются:

  1. Не всегда можно закрепить детали для резки, а их вибрирование может разрушать абразивный диск, что опасно серьезными травмами для оператора.
  2. Тяжело соблюдать точный перпендикулярный разрез и учитывать толщину диска по отношению к материалу для резки и разметке и при этом самому держать материал.
  3. Тяжело нарезать несколько деталей одного размера. Например, прутья, маленькие трубки. А ведь их необходимо выравнивать после нарезки.
  4. Занятость обеих рук одновременно, утомительная концентрация внимания во время резки, так как угловая шлифовальная машина или болгарка – это инструмент, который является травмоопасным. Например, весьма вероятен отброс шлифовальной машинки при заклинивании диска в материале и тогда возможна последующая поломка круга. И вот при этом осколками абразива человек может сильно пораниться; чаще всего этот отброс случается в конце резки, при этом детали держатся вместе небольшой перемычкой, в такой ситуации нужно остановить резку, вынуть круг и завершить работу с оборотной стороны детали.

Отрезной станок из болгарки своими руками

За несколько часов при малых затратах возможно самостоятельно своими руками сделать простую шлифовальную машинку, удобную для выполнения несложных работ с маленькой болгаркой. Она является длинной металлической трубой, которая сама является и каркасом, и ручкой. К одному краю этой трубы нужно поперек приварить планку из металла с двумя отверстиями для закрепления инструмента.

С этой же стороны труба прикрепляется к маленькому кусочку уголка надвигающийся вал, а сам уголок крепится на столе или на полу. Пружину, позволяющую всей конструкции приходить в исходное положение, нужно закрепить с другой стороны трубы. После этого перед началом работы необходимо закрепить болгарку.

Для выполнения более сложных работ придется конструировать отрезной станок усложненной конструкции. Соответственно, для этого понадобится чертеж. Для изготовления потребуются следующие детали:

  1. Уголок из металла.
  2. Профильная труба.
  3. Лист из металла или лист из древесно-стружечной плиты для платформы.
  4. Аппарат для сварки.
  5. Швеллер.
  6. Дрель.
  7. Вал.
  8. Подшипники.
  9. Труба с малым диаметром.
  10. Пружина, реле и педаль.

Детали станка соединяются сваркой или прочными болтами при помощи дрели (и станок станет разборным).

Пошаговая схема изготовления

Схема самостоятельного конструирования отрезного станка представлена по шагам. Первый шаг создания собственной шлифовальной машинки своими руками — это подготовка деталей и создание чертежа. Сначала необходимо нарезать детали для создания каркаса. Но перед этим следует внимательно прочитать схему, дабы не испортить дорогой материал.

Схемы станка можно скачать из интернета или сделать самому на бумаге, ориентируясь на магазинные станки (важно на бумаге изобразить конструкцию шлифовальной машинки и все пропорции). Для всех болгарок необходима собственная схема, так как ониразличных производителей, то существенно отличаются. Необходимо также помнить, что под различные размеры диска нужны и различные каркасы.

Второй шаг для создания шлифовальной машинки своими руками – это создание каркаса. Простой каркас представляет собой две рамы и общую ось. Нижнюю раму нужно закреплять на платформе из металла или раме древесно-стружечной плиты.

Инструмент будет прикручен к верхней раме, поэтому эта рама будет вращаться по вертикали, как маятник, относительно нижней Крепеж. Необходимо будет также использовать пружину для фиксирования исходного положения. Четвертый, состоящий из прижимного уголка и струбцины, будет приварен к нижней раме.

Третий шаг создания собственной шлифовальной машинки своими руками – это использование измерительных деталей в станке. Измерительные детали позволяют нарезать заготовки с точностью до одного миллиметра. Лучшим вариантом станет приваренная к трубе подвижная линейка с ограничителем, которая закрепляется торцевым винтом.

В станке лучше всего предусмотреть педаль запуска или коммутационную кнопку через низковольтное реле для подачи напряжения. Это делается для удобства работы и освобождения рук, этим добиваются точного среза без использования, и уменьшаются затраты времени для точных замеров.

Такая угловая шлифовальная машина выполнит функции отрезной пилы по металлу.

Работая с подобным оборудованием, не забывайте о технике безопасности. Иначе небрежное отношение может привести к самым непредсказуемым и трагическим последствиям.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
