Как сделать труборез для мастерской: 8 интересных идей

С помощью самодельного приспособления, именуемого ручным труборезом, можно отрезать металлическую (стальную, медную, алюминиевую) трубу максимально ровно. При этом внутрь самой трубы не попадут посторонние элементы в виде стружки.

Еще одно преимущество использования трубореза заключается в том, что в месте реза формируется фаска — не нужно ее делать дополнительно.

Подобные приспособления продаются практически в любом строительном гипермаркете. Но дешевле изготовить ручной роликовый труборез своими руками.

Содержимое

1 Как сделать труборез для пластиковой трубы диаметром 110 мм
- 1.1 Из чего сделать труборез
- 1.2 Основные этапы работ
- 1.3 Видео
2 Самодельный универсальный труборез из болгарки
- 2.1 Основные этапы работ
- 2.2 Завершающая часть работ
- 2.3 Видео
3 Как из старых плоскогубцев сделать труборез для медных труб
- 3. 1 Зачем изготавливать самодельный труборез, если можно купить его в магазине?
- 3.2 Основные этапы работ
- 3.3 Видео
4 Ручной роликовый труборез для металлических круглых труб
- 4.1 Видео
5 Самодельный мини труборез из разводного ключа и подшипников
- 5.1 Процесс изготовления мини трубореза
- 5.2 Видео
6 Удобный резцовый труборез из профиля и цепи
- 6.1 Как сделать труборез своими руками
- 6.2 Видео
7 Как сделать труборез своими руками из профтрубы и листового металла
- 7.1 Процесс изготовления трубореза
- 7.2 Видео
8 Приспособление для резки пластиковых канализационных труб
- 8.1 Основные этапы работ
- 8.2 Подводим итоги
- 8.3 Видео

Как сделать труборез для пластиковой трубы диаметром 110 мм

Читайте также: 3 полезных самоделки из пластиковой трубы

Заводские труборезы для пластиковых труб большого диаметра стоят довольно дорого. И это при том, что их конструкция достаточно простая.

В данном обзоре автор показывает, как сделать труборез для пластиковой трубы диаметром 110 мм своими руками.

Обратите внимание, что по такому же принципу можно сделать приспособление для резки ПВХ труб другого диаметра.

Преимущества самодельного трубореза перед болгаркой вполне очевидны:

не нужно предварительно делать разметку и чертить окружность, чтобы отрезать ровно;
после реза на трубе получается готовая фаска;
нет необходимости тратить электроэнергию (либо же моно работать при отсутствии электричества).

Из чего сделать труборез

Читайте также: 6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Для изготовления самодельного трубореза потребуется соединительная муфта для канализационной пластиковой трубы диаметром 110 мм.

Надеваем на нее металлический хомут и фиксируем болтами. Крепежный болт, который идет в комплекте с хомутом, выкручиваем и убираем в ящик до лучших времен.

Если в ящике стола постоянно царит бардак, в котором сложно найти подходящий крепеж, без органайзера здесь не обойтись.

Рекомендуем прочитать: как изготовить своими руками компактный переносной органайзер из пластиковых канистр. Быстро, дешево и сердито!

Основные этапы работ

Читайте также: Как сделать циклон для пылесоса: 14 бюджетных идей

От пластиковой трубы автор отрезает три кольца разной ширины и делает в каждом из них разрез в одном месте.

Наклеиваем на муфту сначала одно кольцо, потом — второе. Для склейки автор использует быстросохнущий клей.

После этого приклеиваем третье кольцо. В месте стыка краев мастер делает армирование (усиление), используя заготовки из проволоки. Их нужно нагреть, а потом вдавить в пластик.

Читайте также: Как сделать пылеуловитель для дрели и перфоратора

Из куска квадратного прутка автор делает резец. Потом его нужно будет приварить к гайке, которая крепится к отрезку резьбовой шпильки.

На следующем этапе автор разрезает профильную трубу, делая «лепестки». Затем к торцу приваривается гайка, в которую будет вкручиваться шпилька.

Вставляем резец в профильную трубу, сверлим в «лепестках» и пластиковой муфте отверстия, а потом соединяем их вместе с помощью болтов.

На последнем этапе останется только надеть на шпильку кусок полипропиленовой трубы (чтобы удобно было держать) и сделать вторую ручку, прикрутив ее к муфте.

Видео

Подробно о том, как сделать труборез для пластиковой трубы диаметром 110 мм, рекомендуем посмотреть в видеоролике на нашем сайте.

Как я до этого ДОДУМАЛСЯ и СЭКОНОМИЛ 500$!!!

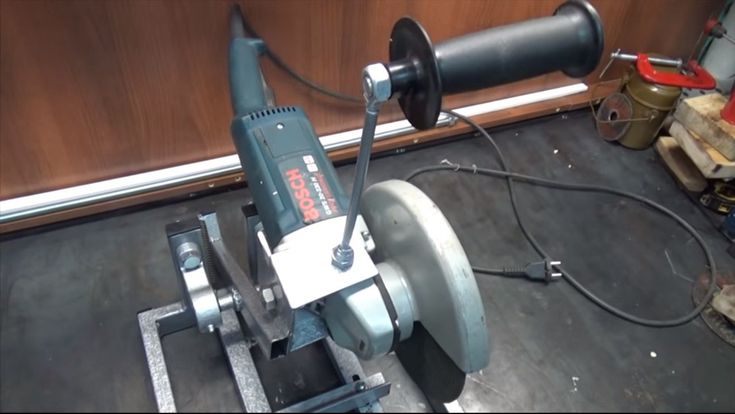

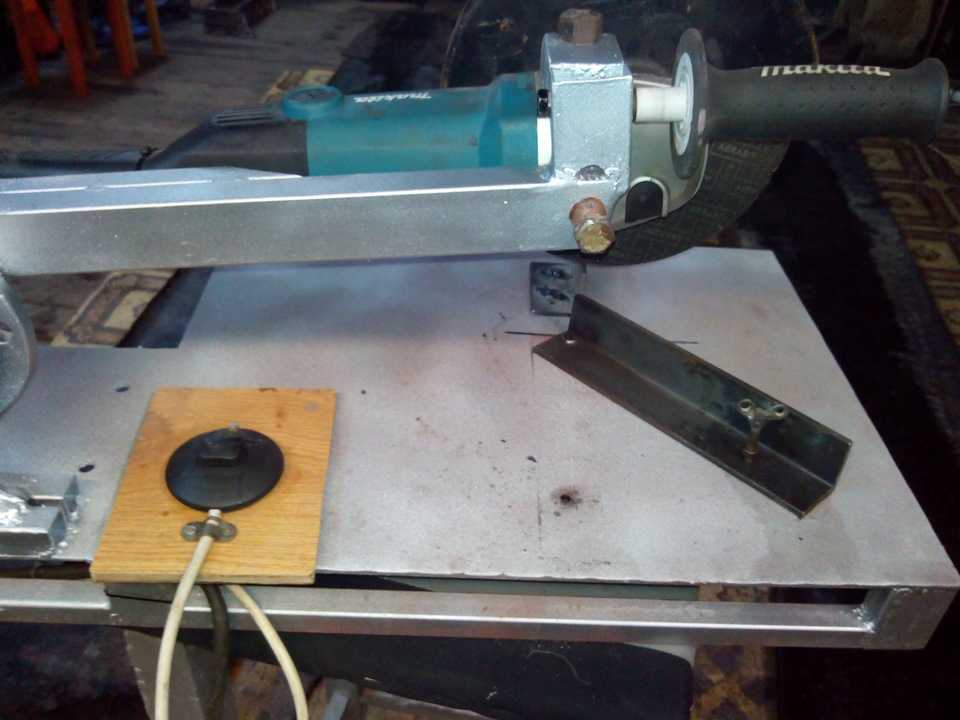

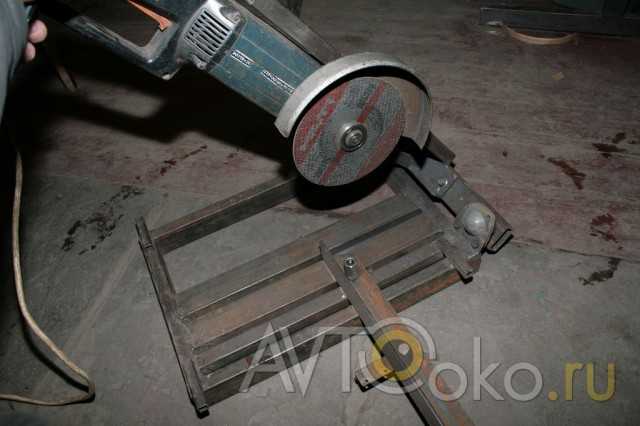

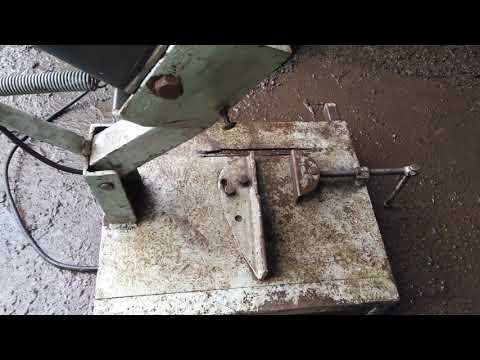

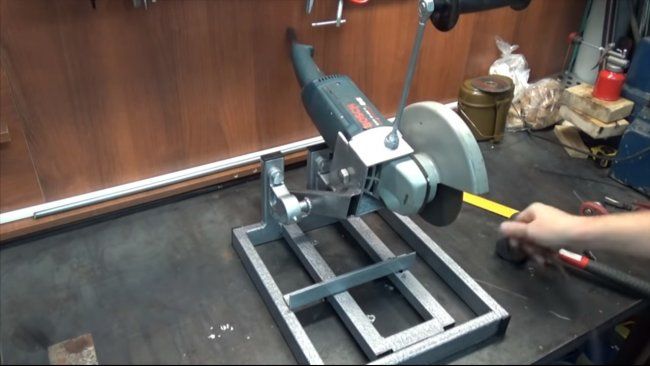

Самодельный универсальный труборез из болгарки

Для резки круглых труб разного диаметра мастер предлагает сделать и использовать в дальнейшем самодельный универсальный труборез из болгарки.

Конечно, кому-то проще будет отрезать трубу ровно и без этой приспособы.

Но для новичков, которые еще не умеют толком обращаться с УШМ, эта самоделка может пригодиться.

Для изготовления универсального трубореза автор использует уголок 50*50 мм, четыре подшипника 201, четыре подшипника 6000, отрезок шпильки М12 и кусок шпильки М10.

Также в процессе изготовления самоделки могут потребоваться некоторые другие материалы.

Основные этапы работ

Первым делом от строительного уголка 50х50 мм необходимо отрезать заготовку длиной 300 мм.

Далее по краям уголка автор вырезает «окошки», чтобы можно было установить потом подшипники.

От шпильки М12 надо будет отрезать две заготовки длиной по 28 см. На них автор надевает подшипники. Потом шпильки нужно приварить к уголку.

От профильной трубы 50х30 мм автор отрезает кусок нужной длины, и тоже приваривает его к уголку. В качестве основания используется кусок листового металла толщиной 4 мм.

К металлической пластине будет крепиться уголок, а также маятник для болгарки на базе корпусных подшипников.

Также надо будет изготовить крепление для болгарки. Для этого можно использовать подручные материалы.

При помощи профильной трубы 25*25 мм автор соединяет крепление болгарки с маятником.

Завершающая часть работ

На последнем этапе останется отрезать еще один кусок уголка, который будет фиксировать трубу в процессе ее резки.

В заготовке тоже надо будет вырезать «окошки», чтобы установить в них подшипники 6000.

Затем из отрезков профильной трубы мастер делает простой прижим, который будет прижимать уголок к заготовке.

После сварки зачищаем все швы, и самоделка готова к использованию.

Видео

Подробно о том, как изготовить самодельный универсальный труборез из болгарки, смотрите в видеоролике на нашем сайте.

Мегакрутая Самоделка из Обычной Болгарки! Такого Ещё Не Было!

Как из старых плоскогубцев сделать труборез для медных труб

Для резки медных труб (например, для монтажа системы отопления) обычно применяют специальное приспособление — ручной труборез.

Расскажем, как изготовить инструмент самостоятельно из старых плоскогубцев.

Теоретически ручным роликовым труборезом можно отрезать и металлопластиковую или алюминиевую трубу.

Своим личным опытом изготовления этого полезного приспособления поделился с нами автор YouTube канала khám phá và sáng tạo.

Какие материалы потребуются для работы:

старые плоскогубцы;
круглые подшипники;
крепеж — болты с гайками;
резьбовая шпилька;
автомобильный клапан.

Зачем изготавливать самодельный труборез, если можно купить его в магазине?

Во-первых, в данном случае нашел достойное применение старым плоскогубцам, вдохнул в них «вторую жизнь», так сказать.

Во-вторых, изготовление любых самоделок и приспособлений для домашней мастерской — это бесценный опыт, который пригодится в будущем.

Основные этапы работ

Первым делом необходимо укоротить губки плоскогубцев. Зажимаем инструмент в слесарных тисках, размечаем и отрезаем ненужное болгаркой.

В одной из губок вырезаем поперечный паз, в другой — высверливаем отверстие. Болгаркой делаем продольную прорезь под режущий ролик.

На следующем этапе отрезаем два куска резьбовой шпильки. Одну шпильку привариваем к торцевой части губки, вторую — вставляем в паз, и обвариваем.

Режущий ролик можно изготовить из шляпки автомобильного клапана. Устанавливаем его на свое место.

В завершении останется только обрезать ручки плоскогубцев до требуемой длины, и приварить к ним направляющую вилку и длинный болт.

Зачищаем сварные швы и красим самодельное приспособление. На концы резьбовых шпилек надеваем подшипники, и фиксируем их гайками. Из гайки и пары шайб делаем барашковую гайку.

Видео

Подробнее о том, как сделать труборез для медных труб, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Hướng dẫn chế kìm cắt ống đồng quá đơn giản mà lại hiệu quả

Ручной роликовый труборез для металлических круглых труб

Сначала подготавливаем все необходимые материалы. Для изготовления самодельной приспособы нам потребуются:

профильная труба;
автомобильный клапан;
круглая труба большого диаметра;
стальной пруток;
резьбовая шпилька.

От стальной круглой трубы отрезаем кусок требуемого размера. Затем размечаем его, и вырезаем два прямоугольных отверстия.

От металлической трубки отрезаем две втулки.

Также отрезаем два кусочка круглого прутка. Надеваем втулки на стержни, устанавливаем внутрь корпуса трубореза, и привариваем.

На следующем этапе вырезаем в корпусе квадратное отверстие для направляющей профильной трубы, и привариваем направляющую.

К торцу направляющей необходимо будет приварить металлическую шайбу. Ее центральное отверстие должно соответствовать (быть больше) диаметру резьбовой шпильки.

Режущий ролик автор изготовил из головки автомобильного клапана.

Крепим резец к толкателю — его можно сделать из куска профтрубы. К другому торцу толкателя приваривается заглушка из небольшого кусочка металла.

Корпус толкателя с режущим роликом вставляется внутрь корпуса через направляющую. Затем привариваем к торцу направляющей шестигранную гайку, и вкручиваем резьбовую шпильку.

Самодельный роликовый труборез готов к работе!

А работать с этим ручным инструментом очень просто.

Надеваем труборез на трубу, зафиксированную в слесарных тисках, прижимаем вплотную режущий ролик к трубе, и затем вращаем труборез, каждый раз поджимая резец.

Видео

Memotong Pipa Besi Lebih Mudah Mengunakan ALAT INI

Самодельный мини труборез из разводного ключа и подшипников

Из обычного разводного ключа и подшипников можно сделать своими руками компактный мини труборез для домашней мастерской.

Со стальными толстенными трубами большого диаметра эта самоделка, конечно, не справится.

А вот трубы с тонкими стенками она осилит без проблем, и в особенности — заготовки из цветных металлов: меди, латуни или алюминия.

Первым делом в губках разводного ключа необходимо просверлить отверстия диаметром 3 мм (два из них в верхней губке, одно — в нижней). Мастер выполняет эту операцию на сверлильном станке.

Процесс изготовления мини трубореза

Далее для изготовления самоделки потребуется каленая шайба, которую необходимо заточить на наждачном станке.

Чтобы ускорить процесс обработки, ее можно «насадить» на длинный болт (или шпильку), обязательно зафиксировав гайкой. Сам болт надо будет вставить в патрон шуруповерта.

Далее потребуется шесть маленьких подшипников, а также болты с гайками. Когда все детали для самоделки подготовлены, можно приступать к сборке самого приспособления.

Недостаток данной конструкции заключается в необходимости использовать плоскогубцы, что не очень удобно.

Видео

Подробный процесс изготовления самодельного мини трубореза для мастерской из разводного ключа и подшипников вы можете посмотреть в видеоролике на сайте.

Этот самодельный инструмент ДОЛЖЕН БЫТЬ У КАЖДОГО!

Удобный резцовый труборез из профиля и цепи

В процессе проведения строительных и ремонтно-монтажных работ часто требуется разрезать стальные, медные/алюминиевые или пластиковые трубы на отрезки разной длины. Причем не просто отрезать «от фонаря», а сделать это максимально ровно и аккуратно, чтобы не тратить время на дополнительную механическую обработку.

В домашних условиях для резки труб обычно применяют или болгарку с отрезным кругом, или ножовку по металлу.

Однако когда требуется сделать ровный рез, целесообразнее воспользоваться труборезом. Это приспособление ускорит процесс и сделает его значительно менее трудоемким, причем сделать его можно своими руками из хлама.

Сама конструкция очень простая:

круглый режущий ролик;
цепь для фиксации трубы;

основная рама из профиля;
ручка подачи из шпильки.

Принцип работы самодельного трубореза основан на применении механической силы вращения: труба устанавливается в тиски и фиксируется цепью.

При помощи ручки подачи поджимаем резец и начинаем вращать труборез — в стенке стальной или пластиковой трубы формируется тонкая канавка, которая углубляется по мере вращения.

Как сделать труборез своими руками

Обрезаем профильную трубу по размеру.

В двух прямоугольных пластинах сверлим отверстия на одной стороне и при помощи болтов крепим роликовый резец. Затем деталь вставляем в трубу и обвариваем.

Далее нужно приварить к краю профиля два коротких отрезка кругляка (вместо них можно использовать куски старого болта).

На последнем этапе работ привариваем к профильной трубе кусок мотоциклетной цепи, к концу которой при помощи сварки крепим длинную шпильку (ручку подачи).

Затем к профилю нужно приварить две направляющие гайки — в них продеваем шпильку, на конец которой накручиваем барашек. Самодельный труборез готов!

Видео

IT SHOULD BE IN EVERY HOME / HOW TO MAKE / Tutorial

Как сделать труборез своими руками из профтрубы и листового металла

Рассмотрим процесс изготовления самодельного ручного трубореза для резки круглых труб из алюминия или меди.

Идею самоделки мы подсмотрели на YouTube канале ideas corner.

Основные преимущества трубореза перед болгаркой или ножовкой по металлу:

рез получается ровным и аккуратным;
не остается заусенцев;
в месте реза получается готовая фаска;
окалина и металлические опилки не попадают внутрь трубы.

Недостатком ручного трубореза можно считать ограниченный диапазон диаметров труб, с которыми может работать данное устройство, а также отсутствие упора, который облегчает резку под углом 90 градусов.

Обратите внимание: самодельный ручной труборез можно также использовать для резки стальных труб малого диаметра.

Процесс изготовления трубореза

Чтобы сделать данное приспособление, нам потребуются следующие материалы:

профильная труба;
внутреннее кольцо подшипника;
листовой металл;
подшипники;
различные метизы.

Первым делом вырезаем из листового металла две одинаковых детали, и высверливаем в них по два отверстия для крепления подшипников.

Далее отрезаем кусок профильной трубы. На конце заготовки вырезаем две параллельные стенки, а оставшиеся две — отгибаем в стороны.

Устанавливаем между ними ранее изготовленные детали из листового металла, и обвариваем.

На следующем этапе приступаем к изготовлению второй части приспособления. Отрезаем заготовку из квадратной профтрубы.

К одному торцу привариваем внутреннее кольцо подшипника (с канавкой), а к другому — гайку с прессшайбой.

В кольце прорезаем болгаркой паз. После этого привариваем крепления с режущим роликом. Зачищаем сварные швы. Дополнительно изготавливаем поджимной винт с воротком.

Красим все детали, после чего подготавливаем подшипники с метизами, и приступаем к сборке трубореза.

Видео

Подробно о том, как изготовить ручной труборез для резки круглых труб, можно посмотреть в авторском видеоролике ниже.

The instructions for making each pipe cutter are very simple but effective

Приспособление для резки пластиковых канализационных труб

Среди пластиковых труб, которые используются для монтажа канализации в квартире или доме, наибольшее распространение получили трубы диаметром 50 мм. По старой доброй традиции их принято разрезать на куски нужной длины при помощи специальных ножниц, болгарки и ручной ножовки по металлу.

Однако есть еще один необычный способ, как можно разрезать пластиковые канализационные трубы в домашних условиях. Для этого потребуется простое самодельное приспособление, изготовленное из отрезка стальной трубы диаметром 60 мм и лезвия кухонного или охотничьего ножа.

Основные этапы работ

От стальной 60-ой трубы отрезаем кусок шириной 5 см, после чего зачищаем его от ржавчины и грязи изнутри и снаружи, используя для этого болгарку и дрель с насадкой.

Затем размечаем две вертикальные линии и вырезаем из заготовки ненужный кусок.

После этого на одной из сторон получившегося «желобка» с помощью угловой шлифовальной машины делаем небольшой пропил — вставляем в него лезвие старого ножа (которым вы давно уже не пользуетесь) под небольшим углом и обвариваем.

Затем отрезаем ненужную часть клинка и зачищаем все хорошо болгаркой или электродрелью с насадкой для шлифовки. Самодельное приспособление готово!

Размечаем пластиковую трубу в месте, где необходимо будет ее разрезать, вставляем в приспособу и прокручиваем против часовой стрелки.

Подводим итоги

В целом, сама приспособа неплохая — может выручить в тех ситуациях, когда, например, нужно разрезать пластиковую канализационную трубу (или много труб), а под рукой нет болгарки или ножниц.

Однако для удобства желательно приварить рукоятку.

При желании можно и вовсе закрепить труборез стационарно на столе.

Напишите в комментариях под видеороликом, как еще можно улучшить этот самодельный инструмент.

Видео

ЭТО ПРОСТО ГЕНИАЛЬНО! РЕЗАК для труб КАНАЛИЗАЦИИ своими руками от AVTO CLASS!

Андрей Васильев

Задать вопрос

Самодельный универсальный труборез из болгарки

Добро пожаловать на наш сайт “Строим Дом в 21-м веке”, на котором мы с вами будем делиться интересными обзорами о строительстве, дизайне, правилах ремонта и о многом другом. Сайт создан чтобы нести людям ценную, полезную информацию для решения появившихся вопросов во время ремонта или благоустройства жилища.

График дней открытых дверей

Стройка08.09.2022

Компания «DMITRY DOM» проводит дни открытых дверей, в ходе которых наши гости смогут увидеть много интересного и получить массу полезной информации. Приглашаем всех желающих посетить наши мероприятия каждую субботу сентя…

Подробнее

Метроновости Москвы за август 2022г

Стройка08.09.2022

Строительство московского метро не останавливается ни на минуту. Что нового произошло за прошедший месяц? Собрали основные события в нашем дайджесте:Топ-5 новостей за прошедший месяц1. Замыкающие участки БКЛ. Всё ближе…

Подробнее

«у строителей нервы — как стальные канаты»

Стройка08.09.2022

Есть устойчивый стереотип: стройка — это кошмар. И времени колоссальные потери, и денег, и нервов. Компания, с основателем которой мы сегодня поговорили, борется с этим мнением: они доказывают, что стройка — это приключ…

Подробнее

Lms ко Дню знаний: проектирование и строительство школ

Стройка08.09.2022

Ежегодно растет число детей, для которых требуется строительство новых учебных заведений. Сегодня порядка 2,5 млн первоклашек пошли в первый класс в России.Школа в Мамонтовке. Фотографии © ADMСпециалисты Группы компаний…

Подробнее

Тренды на рынке строительства: топ 5️⃣ загородных домов с самыми быстрыми срокоми строительства от Zdom.

Стройка08.09.2022

Строительство домаХотите построить надежный современный дом всего за несколько недель? – в статье мы расскажем о самых популярных решениях в строительстве в 2022 году.За последние несколько лет рынок загородной недвижи…

Подробнее

Строительство складов из металлоконструкций

Стройка08.09.2022

Склады из металлоконструкций относятся к быстровозводимому типу зданий и по сравнению с бетонными и кирпичными классическими постройками обладают таким набором преимуществ:Доступная цена на строительство. При испо…

Подробнее

Виды кровель для домов из бруса

Стройка08.09.2022

Односкатная крышаОдноскатная крыша – плоская конструкция без ребер и изгибов, которая расположена под углом к коробке.Используется часто для строительства бань, гаражей.Кровля легко возводится, она не утяжеляет конс…

Подробнее

Конечно, кому-то проще будет отрезать трубу ровно и без этой приспособы. Но для новичков, которые еще не умеют толком обращаться с УШМ, эта самоделка может пригодиться.

Также в процессе изготовления самоделки могут потребоваться некоторые другие материалы.

Основные этапы работ

Первым делом от строительного уголка 50х50 мм необходимо отрезать заготовку длиной 300 мм.

Далее по краям уголка автор вырезает «окошки», чтобы можно было установить потом подшипники.

К металлической пластине будет крепиться уголок, а также маятник для болгарки на базе корпусных подшипников.

Также надо будет изготовить крепление для болгарки. Для этого можно использовать подручные материалы.

При помощи профильной трубы 25*25 мм автор соединяет крепление болгарки с маятником.

Завершающая часть работ

В заготовке тоже надо будет вырезать «окошки», чтобы установить в них подшипники 6000.

После сварки зачищаем все швы, и самоделка готова к использованию.

Предыдущее: Компактная походная печь из профильной трубы
Следующее: Конец вредному пластику – разработан материал, который можно перерабатывать Бесконечно!

Самодельный отрезной станок из болгарки можно сделать за сутки своими руками

Большинство домашних мастеров используют угловую шлифовальную машину именно как отрезной инструмент. Многие согласятся с тем, что главное преимущество болгарки, мобильность – в этом случае является так же и недостатком.

Вес инструмента, вибрации, гироскопический эффект (особенно на дисках диаметром более 150мм) не способствуют точности реза.

Все преимущества самодельного отрезного станка на этом видео

Преимущества отрезного станка из болгарки

Если вам необходимо банально нарезать куски старой водопроводной трубы для подвязки огурцов – точность не является принципиальным вопросом. А в случае, когда необходим точный раскрой материала для сварки какой-нибудь конструкции – допуск в 3-5 мм может стать критичным.

Следующей проблемой является соблюдение перпендикулярности разреза. Добиться прямой линии под углом 90 градусов к оси заготовке, держа болгарку в руках – практически нереально. То же самое касается отрезов под фиксированными углами. При перекосе часто разрушаются абразивные диски, осколки могут нанести травму.

Когда вы нарезаете достаточно много заготовок – через пару часов работы вообще не будет сил держать инструмент в руках, говорить в таком случае о точности не приходится.

Распил деревянных заготовок – отдельная тема. Подробно о диска для болгарки по дереву и о том можно ли пилить ими дерево тут. Используя специальные диски, которыми можно безопасно работать по дереву – качественного реза не добьешься. А правильные дисковые пилы, установленные на УШМ – смертельно опасны для мастера, держащего инструмент в руках.

Существуют заводские варианты станков, фиксирующих болгарку и превращающих работу по раскрою заготовок в безопасное и точное занятие. Но такие приспособления стоят достаточно дорого, и не всегда универсальны. Проще говоря, найти экземпляр, который идеально подходит именно для вашей УШМ – занятие непростое.

Заводской вариант крепления болгарки на станине

Выход один – сделать отрезной станок своими руками

Какие элементы обязательно необходимо предусмотреть в конструкции:

Прочная и тяжелая станина. Идеальный вариант – надежное крепление конструкции к устойчивому верстаку;

Стойка для коромысла должна быть строго перпендикулярна столу.

Качающейся кронштейн (коромысло), который изготовлен с учетом конструктивных особенностей вашей болгарки;
Удобная ручка – захват, которая обеспечивает безопасное перемещение УШМ по вертикали;

Если болгарку удастся закрепить таким образом, что можно будет пользоваться штатной ручкой – это самый надежный вариант.

Пружина, которая будет возвращать инструмент в исходное положение по окончании отреза;

Правильные вариант – пружина на растяжение, с ходом возврата не менее 25% от хода оси редуктора угловой шлифовальной машины.

Защитный кожух;

Обязателен при использовании любого диска, будь то абразив или металлическая циркулярка. Открытый рабочий сектор не должен быть направлен в сторону оператора.

Устройство, которое будет фиксировать заготовку;

Если вам необходима точность или возникает необходимость нарезать абсолютно одинаковые заготовки – надо использовать разметку с шагом до 1 мм. Для этого подойдет металлическая линейка, соединенная с упором.

Устройство пуска и аварийного отключения.

ВАЖНО! Использовать выключатель, установленный на корпусе электроинструмента небезопасно.

К тому же, после закрепления болгарки на кронштейне, он может стать недоступным. Поэтому клавиша пуска на УШМ переводится в положение «ВКЛ», регулятором (при его наличии) устанавливаются требуемые обороты, а запускается станок отдельным пусковым устройством.

Пусковое устройство для самодельного станка

На этом компоненте остановимся подробнее. Существует старый добрый вариант пусковой кнопки ПНВ 30-У.

Стандартное устройства для пуска и останова

Принцип действия следующий – для старта прибора требуется с усилием нажать кнопку «пуск». Для отключения – просто слегка коснуться кнопки «стоп», которая находится выше пусковой клавиши. Для аварийного отключения очень удобно и безопасно.

Существуют и современные интерпретации. Принцип действия тот же – кнопка выключения более доступна, чем пусковая.

Современный вариант пусковой кнопки

Самым безопасным способом включения болгарки на отрезном станке – не фиксируемая педаль. Управление производится ногой, обе руки в момент пуска свободны. В случае нештатной ситуации просто убираем ногу с педали – инструмент обесточен.

Наиболее безопасный и надежный вариант пуска и останова станка — фиксируемая педаль

Разумеется, это удорожает конструкцию, но вопросы безопасности не имеют стоимости в денежном эквиваленте.

ВАЖНО! Запрещено включать режущий, пилящий и сверлящий инструмент методом соединения вилки с розеткой.

Конструкций придумано достаточно много, с использованием разных материалов – дерево, текстолит, металлический профиль. На наш взгляд, наиболее удачным в плане безопасности и точности работы является самодельный станок, выполненный из стальной профилированной трубы.

Болгарка закреплена на станине. Очень удобный вариант крепления.

Как правильно изготовить станок из болгарки?

Рассмотрим поэтапно процесс изготовления одного из удачных экземпляров. Конструкция довольно сложная с технической точки зрения, но при этом универсальность и функциональные возможности превосходят характеристики фабричных экземпляров.

Особенностью конструкции является возможность регулировки вылета болгарки по направляющей. Для этого используется пара старых амортизаторов от автомобиля.

Используем старые амортизаторы от автомобиля

Поскольку использовать амортизаторы в качестве несущей конструкции нельзя (слишком тонкие стенки), изготавливаются прочные кронштейны из подходящей трубы.

Делаем кронштейны из трубы

Все заготовки приобретены на пункте приема металлолома, то есть практически бесплатно.

Заготовки из обычного металлолома. Подойдут любые трубы и уголки

Нарезаем элементы конструкции согласно предварительно сделанному чертежу при помощи болгарки, для которой и собирается станок.

Собираем станину будущего станка из приготовленных заготовок

Конструкция сварена при помощи полуавтоматического сварочного аппарата, который есть либо в вашей домашней мастерской, либо в гараже у соседа.

Устанавливаем стойку из амортизаторов и тщательно проверяем крепление

После установки всех основных компонентов необходимо провести испытания. Произвести замеры углов реза, и окончательно подогнать элементы конструкции друг к другу.
Затем все части станка необходимо покрасить.

Обязательно красим все делали

Для более легкого хода оси, при закреплении шпильки между шайбами прокладываются обоймы от шарикоподшипников подходящего диаметра. Таким образом, можно затянуть крепежные гайки плотно, без люфта – а ход коромысла останется легким, и не будет подклинивать.

Узел крепления стойки к станине

Основная металлическая конструкция готова. На станине можно увидеть направляющие для подвижного распиловочного стола. Вылет болгарки по оси амортизаторов фиксируется резьбовой шпилькой и двумя гайками. Это необходимо при установке УШМ разных размеров.

Общий вид того что получилось

Под корпуса каждой из УШМ изготовлены персональные крепежные кронштейны, которые при смене инструмента устанавливаются на подвижное коромысло.

Особенности крепления болгарки к стойке

Вторая часть крепления

Направляющие для фиксации заготовок изготовлены под прямой рез (90 градусов) и косой (45 градусов).

Готовый отрезной станок сделанный своими руками за сутки

Комбинируя вылет болгарки, положение стола, угол направляющих – можно резать любые заготовки (главное – чтобы хватило диаметра абразивного круга).

При эксплуатации станок прикручивается к верстаку для устойчивости, хотя собственного веса достаточно для большинства работ. Жесткости и надежности хватает для установки циркулярного диска по дереву. Качество распила при этом не хуже, чем у стационарной дисковой пилы.

Пусковое устройство выполнено следующим образом. В отдельной коробке установлена силовая розетка и кнопочный выключатель на 15 ампер. Аварийная кнопка выключения имеет больший диаметр по сравнению с утопленной в корпус клавишей «вкл».

На болгарке питание включено всегда, после установки и закрепления ее на кронштейне, питающий кабель включается в розетку пускового устройства, и управление переходит на его кнопки.
Мы рассмотрели общие принципы изготовления отрезного станка из болгарки. Каким будет ваш вариант – решайте сами.

Что можно использовать для резки металлических труб (инструкции)

Резка металлических труб, как правило, не сложная работа, особенно если для резки используется подходящий инструмент. Однако выбор неправильного инструмента для работы может привести к неразрезанной трубе и потенциальной угрозе безопасности. Но со всеми инструментами, представленными на рынке, может быть сложно определить, какой из них использовать. Особенно, когда некоторые производители инструментов рекламируют, что их продукция может резать металл. Итак, чем можно резать металлическую трубу?

Сверхмощные труборезы и труборезы являются наиболее часто используемыми инструментами для резки металлических труб. Однако с учетом сказанного вам может понадобиться угловая шлифовальная машина или даже сабельная пила для труднодоступных мест.

Тип инструмента, который вы используете для резки металлических труб, может варьироваться в зависимости от нескольких факторов, таких как тип металла, который вы режете, толщина металла и местонахождение металла.

Можно ли резать металлическую трубу с помощью угловой шлифовальной машины

Угловые шлифовальные машины — полезные инструменты, которые часто используются для различных работ по изготовлению металлов. Они могут шлифовать, полировать, отделывать, снимать заусенцы и даже резать. Но эффективны ли они при разрезании металлической трубы?

Для резки металлических труб можно использовать угловую шлифовальную машину. Запустите шлифовальную машину еще до того, как начнете резать трубу. После запуска инструмента медленно опускайте отрезной диск шлифовального станка, пока он не коснется металлической трубы. Затем продолжайте постоянно оказывать давление, пока труба не будет полностью прорезана.

Можно ли резать металлическую трубу отрезной пилой

Отрезные пилы — прочные и прочные инструменты, предназначенные для выполнения прямых пропилов в различных материалах. В этом инструменте обычно используются абразивные режущие лезвия, потому что они дешевле и доступнее. Но можно ли разрезать металлическую трубу ножовкой?

Отрезная пила может использоваться для резки металлических труб. На самом деле, отрезные пилы считаются лучшим вариантом для резки металла, особенно если вы режете этот материал регулярно. Однако, если вы не планируете резать много металлических труб, отрезная пила может быть не лучшим вариантом для одноразового использования, поскольку они могут быть относительно дорогими.

Можно ли резать металлическую трубу с помощью Dremel

Дремели — это полезные инструменты, которые идеально подходят для людей, которым нужен инструмент для периодической резки, шлифовки, резьбы и шлифования. Они компактны, более доступны по цене, чем их тяжелые аналоги, и намного удобнее в использовании. Но вот вопрос, можно ли им резать металлическую трубу?

Дремели могут резать некоторые металлы, такие как оцинкованный металл, нержавеющая сталь и даже медь. Но некоторые металлы, особенно более толстые трубы, нельзя резать дремелем. Если вы пытаетесь разрезать металлическую трубу дремелем, и он не прорезается, не применяйте силу. Это может привести к угрозе безопасности.

Можно ли резать металлическую трубу ножовкой

Ножовки использовались для резки металла в течение многих лет, поэтому вполне естественно использовать этот неэлектрический инструмент, когда нужно разрезать металлическую трубу. Однако времена изменились, и появились более простые и эффективные способы резки металла. Ножовка по-прежнему является хорошим инструментом для резки металлической трубы?

Хотя для резки металлической трубы можно использовать ножовку, это не всегда самый эффективный вариант. С учетом сказанного, если у вас уже есть ножовка в ящике для инструментов, вы можете попытаться использовать ее для резки трубы. Для резки металла вам понадобится ножовка с мелкими зубьями. Пилы с более крупными зубьями предназначены для распила древесины.

Ножовки требуют больше физической работы и требуют больше времени, поэтому имейте это в виду при выборе инструмента для резки металлической трубы. Прежде чем начать использовать ножовку, обязательно закрепите металлическую трубу, чтобы она не двигалась во время резки. Как только труба закреплена, поместите полотно ножовки на металлическую трубу и начните медленно перемещать его вперед и назад по поверхности металла, стараясь держать пилу прямо. Продолжайте в том же духе, пока металлическая труба не будет разорвана.

Можно ли пилить металлическую трубу электролобзиком

Электролобзиком часто пользуются, чтобы резать дерево и даже резать дерево, в которое вбиты металлические гвозди. Но могут ли они прорезать металлические трубы?

В зависимости от толщины металла лобзиком можно разрезать трубу. Однако это не лучший вариант для толстого металла. Если это единственный инструмент, который у вас есть под рукой, вы можете обойтись лобзиком. Однако при этом лобзики предназначены для резки дерева, пластика и листового металла. Они не для нас сделаны на толстых металлических трубах.

Если вы решите разрезать металлическую трубу лобзиком, вам понадобится подходящее лезвие. Более тонкие лезвия с числом зубцов от 21 до 24 на дюйм — лучший вариант для резки металла электролобзиком.

Можно ли разрезать металлическую трубу торцовочной пилой

Хотя торцовочные и торцовочные пилы похожи, на самом деле это два разных инструмента. Отрезные пилы — это прочные и простые инструменты, которые могут эффективно резать металл. Торцовочные пилы стоят дороже и предназначены для создания точных разрезов под разными углами.

С правильным лезвием торцовочную пилу можно использовать для резки металлических труб и даже для резки металлических труб под углом, чего не может сделать отрезная пила. Однако с учетом сказанного этот инструмент чаще используется для резки дерева и является популярным инструментом для столяров, краснодеревщиков и сборщиков кухонь.

Как правильно резать металлическую трубу

Правильно резать металлическую трубу несложно, но это может быть потенциально опасно, особенно если не соблюдать надлежащие меры предосторожности. Хорошей новостью является то, что если вы будете следовать инструкциям в руководстве пользователя электроинструмента и соблюдать надлежащие протоколы безопасности, вы сможете безопасно и эффективно резать металлические трубы.

Надлежащий способ резки металлических труб — использование мощного трубореза или шлифовального станка для труднодоступных мест. После того, как вы выбрали подходящий инструмент, снимите мерки, чтобы убедиться, что вы режете трубу нужной длины, и отметьте место, где вы будете резать. Перед использованием режущего инструмента наденьте соответствующие средства защиты, такие как защитные очки. Затем просто следуйте инструкциям трубореза или шлифовального станка, чтобы успешно разрезать металлическую трубу.

Владелец статьи с копирайтом Readytodiy.com для этой статьи. Этот пост был впервые опубликован 20.03.2022. Это можно сделать металлическим напильником или наждачной бумагой.

Статьи по теме

Чем можно резать фанеру?

Чем можно резать цементную плиту?

Что можно использовать для резки молдинга

Что можно использовать для резки труб из ПВХ

ReadyToDiy является владельцем этой статьи. Этот пост был опубликован 20 марта 2022 года. функция доставки жидкостей из одной точки в другую, что делает его часто используемым продуктом для ряда различных проектов. Что можно использовать, когда дело доходит до резки ПВХ-трубы?

Различные инструменты, которые можно использовать для резки труб из ПВХ, включают отрезную пилу, циркулярную пилу, угловую шлифовальную машину, дремель, ножовку по металлу, ручную пилу, электролобзик, торцовочную пилу, сабельную пилу, пилу по дереву и труборез.

Значение: материал ПВХ по сравнению с этой статьей для труб из ПВХ

Труба из ПВХ изначально создавалась как продукт, который можно было использовать для сантехники и трубопроводов, но из-за его недорогой стоимости, долговечности и легкого общего веса он стал предмет, используемый бесчисленным множеством способов для различных целей. Если вы используете ПВХ и ищете различные способы резки этого продукта, продолжайте читать ниже, чтобы увидеть наиболее вероятные и маловероятные инструменты, которые могут выполнить эту работу.

Что можно использовать для резки труб из ПВХ

От сантехники до художественных проектов, научных ярмарок и самодельных лабиринтов для хомяков. поскольку этот предмет снова и снова доказывает, что его можно использовать практически для чего угодно. Если вы находитесь в середине работы с ПВХ и вам нужно разрезать трубу, читайте дальше, чтобы узнать, что можно использовать для выполнения такой задачи.

Различные инструменты, которые можно использовать для резки труб из ПВХ, включают

Можно ли резать трубы из ПВХ отрезной пилой

Благодаря низкой закупочной цене, способности резать толстые материалы, такие как металл, и делать это, не беспокоясь о зацеплении лезвия, отрезные пилы являются инструментом, который многие люди, работающие с тяжелыми материалами, остаются в своем магазине, несмотря ни на что. Если у вас есть только отрезная пила, не будет ли этот инструмент слишком абразивным, чтобы разрезать трубу из ПВХ? Читайте дальше, чтобы узнать, можно ли разрезать трубу из ПВХ ножовкой.

Отрезной пилой можно разрезать трубу ПВХ, и неважно, пластиковая она или металлическая. Если вы собираетесь сделать только несколько надрезов на трубе, вполне подойдет стандартное полотно, однако, если вы планируете сделать довольно много надрезов, подумайте о переходе на пильное полотно для меламина.

Можно ли резать трубы из ПВХ циркулярной пилой

Если говорить об одном из самых распространенных инструментов в любой мастерской, циркулярная пила обычно находится в верхней части списка. Этот инструмент отлично подходит для тех, кто только начинает свое дело, но он также невероятно полезен для тех, у кого гораздо больше опыта. Если у вас есть циркулярная пила и вы хотите разрезать трубу из ПВХ, можно ли это сделать, не повредив трубу?

Трубу из ПВХ можно разрезать циркулярной пилой, но учтите, что лезвия легко повредить из-за мягкости материала трубы. Убедитесь, что у вас есть подходящее полотно и что пила работает на достаточно высокой скорости, чтобы исключить заедание материала.

Можно ли резать трубы из ПВХ с помощью угловой шлифовальной машины

Первоначально угловая шлифовальная машина была разработана для использования в качестве шлифовальной или полировальной машины, но из-за простоты использования этого устройства, поскольку его сделано так, что его также можно использовать для резки. Если у вас есть угловая шлифовальная машина и вы хотите разрезать трубу из ПВХ, можно ли использовать такой инструмент для этого? Если это ваш вопрос, продолжайте читать ниже, чтобы узнать, возможно ли это, и если да, то что вам нужно сделать, чтобы обеспечить правильный разрез.

Вы можете резать трубы из ПВХ с помощью угловой шлифовальной машины, но вам необходимо убедиться, что к инструменту подключена подходящая насадка для резки. Если у вас есть полировальная или шлифовальная насадка, она не сможет проникнуть в поверхность трубы достаточно хорошо, чтобы завершить рез.

Можно ли резать трубы из ПВХ с помощью Dremel

Вращающийся инструмент Dremel — это своего рода нишевый инструмент, который отлично подходит для тех, кому нужно что-то, способное гравировать, вырезать, шлифовать, затачивать, фрезеровать, полировать, очищать и даже резка. Этот портативный инструмент невероятно универсален и может найти применение практически в любом проекте, если вы знаете, как правильно использовать такое устройство. Если вы смотрите на свой вращающийся инструмент dremel и задаетесь вопросом, может ли он разрезать трубу из ПВХ, продолжайте читать.

Вы можете разрезать трубу из ПВХ с помощью вращающегося инструмента Dremel, но вы должны делать это медленно. При использовании дремеля для резки пластикового ПВХ быстрое вращение маленького лезвия может расплавить материал на трубе, что может привести к неравномерному резу и повреждению лезвия.

Владелец контента, защищенного авторским правом: Readytodiy.com и был опубликован первым 25 февраля 2022 г. .

Можно ли разрезать трубу из ПВХ с помощью ножовки

Ножовка — это один из тех инструментов, которые есть у каждого, кто работает руками, будь то на улице или в помещении. Ножовка — это старый инструмент, но он остался с нами на протяжении веков благодаря простоте использования, управляемости и эффективному применению. Когда вы ищете инструмент для резки труб из ПВХ, можно ли безопасно и эффективно использовать ножовку?

Вы можете разрезать трубу из ПВХ с помощью ножовки, просто закрепите трубу и начните резку, но избегайте слишком быстрых движений, которые могут помешать траектории пилы. Как только вы приблизитесь к концу пропила, снизьте скорость настолько, чтобы обеспечить точность пропила и предотвратить отклонение пилы от курса.

Можно ли резать трубы из ПВХ ручной пилой

Вам может быть интересно, почему ручная пила попала в этот список инструментов, когда только что была упомянута ножовка, ведь эти инструменты не одно и то же? Вопреки мнению некоторых людей, ручная пила на самом деле отличается от ножовки, потому что этот инструмент предназначен для резки дерева, а не металла или пластика. Он так же полезен для различных проектов и потребностей в помещении и на открытом воздухе, но когда дело доходит до резки труб из ПВХ, можете ли вы сделать это с помощью ручной пилы?

Трубу ПВХ можно разрезать ручной пилой, хотя конструкция этого инструмента предназначена для дерева. По большей части дерево — мягкий материал, и, как и дерево, пластик также является несколько мягким материалом. Просто закрепите трубу, начните резать последовательными движениями, и ваша работа сделана.

Можно ли резать трубы из ПВХ горячим ножом

Если вы когда-либо использовали горячий нож для резки определенных материалов, вы знаете, что этот тип инструмента обеспечивает очень удовлетворительный тип резки, если применить его к нужному элементу. Для некоторых вам не нужно беспокоиться о стружке или пыли, исходящих от продукта, просто чистый срез или отверстие без какой-либо последующей очистки. Когда дело доходит до резки ПВХ-трубы, можете ли вы успешно разрезать ее горячим ножом?

Не следует резать ПВХ-трубу горячим ножом, так как тепло от ножа приведет к расплавлению пластика. Когда это происходит, на конце трубы образуется зазубрина, и она может даже заблокировать внутреннюю часть или трубу, если достаточное количество пластика расплавится и капнет в центр изделия.

Можете ли вы разрезать трубу из ПВХ лобзиком

У вас может и не быть горячего ножа в вашем сарае, но если есть другой инструмент, который есть у большинства, это лобзик. Этот инструмент хорошо подходит для множества различных потребностей, поскольку он может вырезать практически любой разрез, который вам нужен, не беспокоясь о громоздкости торцовочной пилы, а также дает вам возможность выполнять более сложную работу. Если у вас есть электролобзик и вы хотите разрезать им трубу из ПВХ, читайте дальше, чтобы узнать, возможно ли это.

Трубу из ПВХ можно разрезать лобзиком, только убедитесь, что ширина трубы не превышает длину лезвия. Заставьте диск работать на достаточно высокой скорости, закрепите трубу и прорежьте трубу из ПВХ.

Можно ли резать трубы из ПВХ с помощью торцовочной пилы

Торцовочная пила — это святой Грааль небольших циркулярных пил, когда речь идет о самом универсальном инструменте. Причина, по которой эта пила настолько полезна, заключается в том, что ее можно отрегулировать для выполнения широкого спектра различных разрезов, а не просто выполнять прямые разрезы. Это инструмент для тяжелых условий эксплуатации, и когда речь идет о трубах из ПВХ, вам может быть интересно, не слишком ли это много. Чтобы узнать, можно ли разрезать трубу из ПВХ торцовочной пилой, посмотрите ниже.

Трубу из ПВХ можно разрезать торцовочной пилой, и для этого не нужно покупать специальный диск. Просто используйте существующее деревянное полотно на пиле, поместите трубу из ПВХ так, как вы хотите ее разрезать, и разрежьте материал за считанные секунды.

Можно ли резать трубы из ПВХ сабельной пилой

Сабельная пила получила свое название благодаря движению, в котором работает этот инструмент. различные работы по реконструкции, требующие небольшого количества резки без необходимости использования больших циркулярных пил. Если у вас нет циркулярной пилы, но есть сабельная пила, можете ли вы использовать этот инструмент, чтобы без проблем разрезать трубу из ПВХ?

Вы можете использовать сабельную пилу, чтобы разрезать трубу из ПВХ, так как этот инструмент был разработан с учетом одной из его возможностей. Для резки небольшой трубы из ПВХ просто проведите пилой через трубу. Для больших труб отметьте разрез и поверните трубу, чтобы выполнить задачу.

Можно ли разрезать трубу из ПВХ пилой по дереву

Пила по дереву или ручная пила предназначена для резки дерева или других мягких материалов. Эта пила имеет зубчатую кромку, которая может легко пилить этот тип материала при нажатии и вытягивании рук пользователя. Если у вас есть пила по дереву и вы ищете способ разрезать трубу из ПВХ, сможете ли вы выполнить эту задачу с помощью такого инструмента, не повредив трубу?

Вы можете разрезать трубу из ПВХ пилой по дереву, если она изготовлена из пластика. Пластик — это мягкий материал, такой как дерево, а это значит, что этот инструмент легко и без проблем разрезает более мелкие детали. Вы можете прорезать более крупные трубы, но разрез может быть не таким ровным по всей окружности.

Как правильно резать трубы из ПВХ (труборез)

Теперь, когда вы ознакомились со всеми различными способами, которыми можно (и нельзя) резать трубы из ПВХ, вы, возможно, удивитесь, узнав, какое количество различных инструментов на самом деле работать на этой работе. Тем не менее, несмотря на то, что многие из вышеперечисленных инструментов являются отличным выбором для резки труб из ПВХ, есть один инструмент, который является наиболее подходящим выбором для такой задачи: труборез.

Владелец статьи для копирования этой статьи Readytodiy.com. Этот пост был впервые опубликован 25 февраля 2022 г..

Чтобы правильно разрезать трубу из ПВХ, вам понадобится труборез. Просто поместите резак вокруг трубы, прижмите его с некоторым усилием, и труба будет ровно отрезана в течение нескольких секунд, что делает этот инструмент наиболее надежным и простым в использовании для такой работы.

Существует множество различных инструментов, которые можно использовать для резки труб из ПВХ, но наиболее подходящим инструментом для труб диаметром не более 40 мм является труборез. Просто поместите резак на трубу, придавите и зажмите трубу, и уже через несколько секунд будет виден чистый разрез.

Статьи по теме

Чем можно резать молдинг

Чем можно резать плинтус

Чем можно резать алюминий?

ReadyToDiy является владельцем этой статьи. Этот пост был опубликован 25 февраля 2022 г.

Что можно использовать для резки акрила

Различные способы резки медной трубы и какие инструменты использовать какие инструменты можно использовать, чтобы получить чистый и ровный срез. Также узнайте, как разрезать медную трубу на месте, где пространство может быть очень ограниченным.

Медная труба очень распространена в большинстве домов и используется для подачи горячей и холодной воды к различным приборам, таким как краны, душевые кабины, радиаторы и системы центрального отопления.

Он не только великолепно выглядит, но и обладает антимикробными свойствами, поэтому помогает поддерживать чистоту воды и избавляет ее от микробов и бактерий.

Единственным недостатком меди является ее дороговизна, и в связи с этим в последние годы медные трубы в домах были заменены трубами из ПВХ, которые в целом намного дешевле и проще в установке.

Тем не менее, почти все дома в Великобритании имеют медные трубы где-то в системе водоснабжения или отопления. Имея это в виду, в какой-то момент вам, вероятно, понадобится разрезать одну из них, поэтому здесь приведены три основных метода резки медных труб.

Использование ножовки по металлу

Ножовка для начинающих

Одним из наиболее очевидных инструментов для резки медных труб и большинства других металлов в этом отношении является ножовка, поскольку она дешева и в большинстве случаев даже если вы только случайный DIY’er у вас будет один стучаться в гараже или где-нибудь в сарае, так что это очевидный выбор.

Несмотря на это, есть некоторые проблемы, связанные с тем, что разрезать трубу на месте с помощью ножовки непросто! Например, если вам нужно отрезать отрезок медной трубы от водопровода холодной воды, который питает кран раковины, у вас, скорее всего, будет пьедестал перед трубами, где-то какой-нибудь короб для труб, туалет в нескольких футах от него…. вы получаете картину!

Даже если вы сможете втиснуться в позицию, чтобы разрезать трубу, вы, вероятно, обнаружите, что ваше собственное тело теперь мешает, и вы не можете сдвинуть пилу настолько, чтобы выполнить резку.

Попытка разрезать медную трубу на месте со слишком большим количеством препятствий непроста

Другая проблема заключается в том, что процесс резки сам по себе создает много движений и вибраций, и как бы сильно вы ни сжимали трубу, вы не сможете в состоянии остановить его полностью.

Когда он движется во время разрезания, он оказывает давление на ближайший сустав, что может привести к выходу этого соединения из строя и протечке.

Еще одна проблема заключается в том, что какими бы тонкими ни были зубья лезвий, на срезанном конце трубы останутся заусенцы. Эти заусенцы будут препятствовать правильному скольжению фитингов по трубе, и трубу необходимо будет отшлифовать напильником.

Заусенцы, оставшиеся на медной трубе после резки ножовкой

Опять же, попытаться эффективно использовать напильник в ограниченном пространстве не намного проще, чем разрезать трубу!

Как мы выяснили выше, пытаться разрезать медные трубы, пока они на месте, практически невозможно, для этого есть лучшие инструменты (см. ниже).

Однако, если труба, которую нужно разрезать, еще не закреплена на месте, можно воспользоваться ножовкой:

Резка медной трубы ножовкой

Сначала измерьте и отметьте точку отреза на отрезке медной трубы. После отметки используйте кусок картона, чтобы обернуть трубу рядом с отметкой и выровнять края. Отметьте край картона, чтобы получилась идеально прямая линия реза
Отметка места реза на медной трубе
Убедитесь, что у вашей ножовки правильное полотно. Чтобы получить максимально точный срез, используйте ножовочное полотно с 32-TPI (зубьев на дюйм)
Ножовочное полотно для чистовой резки с 32-TPI
Закрепите медную трубу на твердом объекте, например, напарнике или верстаке. Будьте осторожны, не зажимайте трубу слишком туго, так как вы можете ее деформировать.
Медная труба надежно закреплена для резки.
Возьмите ножовку и поместите лезвие на линию реза. В зависимости от того, в каком направлении находится лезвие, будет зависеть, режет ли оно при прямом или обратном ходе. Аккуратно толкните пилу вперед, чтобы надрезать трубу и оставить канавку, чтобы удерживать полотно на месте.0003
Разрежьте трубу, не торопясь и следя за тем, чтобы она оставалась прямой и точно соответствовала линии реза
Прорезка медной трубы ножовкой обрезанные края и удалите все заусенцы. После того, как основные заусенцы будут удалены, вы можете снова пройтись по краям среза наждачной бумагой с зернистостью 120 для получения гладкой поверхности
Использование напильника для удаления заусенцев, оставшихся после разрезания медной трубы

Использование трубореза

Труборез

Как мы установили из вышеизложенного, использование ножовки для резки медных труб не лучший вариант, есть инструменты получше, и одним из них является труборез.

Труборез имеет колесо из закаленной стали внутри корпуса инструмента. Затем сам инструмент помещается на трубу так, чтобы он располагался между отрезным кругом и роликовыми колесами, а затем рукоятка или ручка вверху поворачивается по часовой стрелке, подтягивая отрезной диск вверх до тех пор, пока труба не будет надежно зажата между отрезным диском. и ролики.

Малый труборез, способный резать трубы диаметром от 3 до 28 мм

Затем весь резак поворачивается на 360° по окружности трубы, после чего отрезной диск надрезает трубу, слегка разрезая ее.

Затем ручку затягивают еще немного, и резак снова поворачивается вокруг трубы. Отрезной круг входит немного глубже, и операция повторяется до тех пор, пока труба просто не упадет пополам.

В отличие от ножовки, оставшийся отрезанный конец трубы остается чистым и без заусенцев, при этом прилагаются минимальные усилия.

Чистый рез без заусенцев, сделанный труборезом

Единственная проблема с труборезом заключается в том, что из-за его размера его неудобно использовать в ограниченном пространстве, поэтому использование его для резки существующих медных труб, закрепленных на месте, нецелесообразно. это просто.

С положительной стороны, поскольку труборезы регулируются, большинство труборезов стандартного размера могут резать трубы различных размеров в диапазоне от 3 до 28 мм, а более крупные резаки могут работать с трубами в диапазоне от 15 до 45 мм.

Резка медных труб с помощью трубореза

Чтобы разрезать медную трубу с помощью трубореза, выполните следующие действия:

Вы можете разрезать медную трубу, просто удерживая трубу одной рукой и управляя труборезом другой, но для большего контроля и точности лучше всего надежно зажать трубу, если можете
Медная труба зажата Workmate готова к резке
Во-первых, измерьте и отметьте точку, в которой вам нужно отрезать медную трубу до
Медная труба с маркировкой готова к резке
После маркировки поверните ручку против часовой стрелки в верхней части трубореза так, чтобы челюсти открылись достаточно, чтобы вставить медную трубу. Установив ее на место, поверните ручку по часовой стрелке, чтобы опустить челюсти и зажим режущего диска, чтобы Ваша медная труба. Достаточно просто зажать
Отрезной диск, свернутый для захвата медной трубы
Когда отрезной диск касается трубы, поверните корпус трубореза на 360°. Это сделает надрез на трубе и обеспечит направляющую для отрезного диска
На медной трубе создается насечка с помощью отрезного круга
Еще раз поверните ручку, чтобы устранить слабину, а затем еще раз поверните труборез вокруг трубы. Повторяйте этот процесс снова и снова, затягивая ручку после каждого оборота, пока труба не разделится пополам. После каждого поворота проверяйте, что режущий диск движется по правильному пути и не сбивается с места
Резка медных труб с помощью трубореза

При правильном уходе труборез прослужит вам всю жизнь, хотя вам, возможно, придется его заменить отрезной круг время от времени, так как они затупляются.

Использование среза трубы

Срез трубы

Наконец мы добрались до среза трубы. Труборез (или, как его еще называют, автоматический труборез), пожалуй, лучший инструмент для резки медных труб. Срез трубы работает почти так же, как труборез, только на этот раз отрезной диск подпружинен, поэтому нет необходимости постоянно заводить губки, чтобы удерживать резак в контакте с поверхностью трубы.

Подпружиненный отрезной круг в отрезке трубы

Просто надавите на отрезок трубы вокруг трубы в нужном месте резки, просто поверните его. Когда вы поворачиваете, колесо врезается в трубу, и пружина оказывает достаточное давление, чтобы подтолкнуть его чуть больше с каждым оборотом. Продолжайте вращать, ломтик продолжает резаться, и через несколько секунд операция будет завершена.

Как и раньше, конец трубы аккуратно обрезан, без заусенцев и без использования напильников или проволочной мочалки.

Еще одна замечательная особенность отрезка трубы заключается в том, что он маленький и компактный, а это означает, что вы можете легко резать медные трубы в узких и замкнутых пространствах. Просто наденьте его на трубу и поверните… просто!

Благодаря своим компактным размерам отрезки труб могут легко резать медные трубы в узких и труднодоступных местах. так как это фиксированный размер. Тем не менее, среднему энтузиасту-любителю, вероятно, когда-либо понадобится резать трубы диаметром 15 или 22 мм, поэтому вам понадобятся только эти два размера.

Приблизительно за 20 фунтов стерлингов вы можете приобрести как набор, так и труборез, если за ними ухаживать, они прослужат долгие годы, хотя время от времени вам придется вкладывать средства в новые отрезные круги.

Резка медной трубы с помощью отрезка трубы

Чтобы разрезать медную трубу с помощью отрезка трубы, выполните следующие действия:

Поскольку отрезки трубы настолько просты в использовании, чувствуешь, что тебе нужно, давай. После закрепления измерьте и отметьте точку отрезания
Медная труба, зажатая в Workmate, готова к резке
Если вы знаете размер (диаметр) трубы, которую необходимо отрезать, выберите кусок трубы нужного размера. Если нет, используйте рулетку для измерения диаметра труб. В данном случае мы разрезаем медную трубу диаметром 15 мм.
Измерение диаметра медной трубы для выбора отрезка трубы нужного размера
Наденьте отрезок трубы на медную трубу, убедившись, что режущий диск находится точно в том месте, где вы хотите сделать разрез. Существует несколько различных конструкций срезов трубы, некоторые из них открыты спереди, и они просто защелкиваются на трубе, у некоторых есть небольшая дверца, которую нужно открывать и закрывать после того, как труба установлена
Срез трубы обрезан над трубой в месте разреза
На стороне среза вы должны увидеть стрелку направления.
