отличия в размерах, диаметрах, весе, условном проходе отводов
Отводы – вид фитингов, предназначенных для изменения направления трубопровода. Стальные отводы различаются своими конструктивными особенностями, способом изготовления и материалами. Особенности сортамента регламентируются соответствующими стандартами, в каждом из которых основным разделом является таблица отводов стальных труб конкретного типа.
Конструкция и размеры стальных отводов регламентируются в таблицах основных стандартов ГОСТ:
-
ГОСТ 17375-2001 – отводы типа 3D с R (радиусом изгиба), равным 1.5DN (условного прохода трубы)
- ГОСТ 30753-2001 – отводы типа 2D (R = DN)
Отличия характеристик по ГОСТ 17375 и ГОСТ 30753
Компания APEX METAL поставляет бесшовные отводы для трубопроводов широкого назначения с рабочим давлением до 16 МПа и температурой эксплуатации от -700С до +4500С. Технические требования регулируются ГОСТ 17380-2001.
Различия в размерах отводов:
- по ГОСТ 17375-2001 – условный проход DN от 15 до 1000 мм, толщина стенки 2 – 36 мм
- по ГОСТ 30753-2001 – условный проход DN 50 до 800 мм, толщина стенки 4 – 36 мм
Таблица размеров отводов по ГОСТ 17375-2001 и ГОСТ 30753-2001 включает в себя основные характеристики:
- диаметр торцов (внешний и условный проход)
- толщину стенки на торцах и внеторцевой зоне
- радиус изгиба отвода.
Таблица стальных отводов так же содержит такой параметр, как вес, причем:
- в ГОСТ 17375-2001 указаны массы для углов поворота 45, 90 и 180 градусов
- в ГОСТ 30753-2001 – только для угла 90 градусов. Масса для других углов вычисляется по пропорции.
Например, отвод с размером 530х10 мм и углом поворота 900 весит 102 кг, 450
– 102/2 = 51 кг, 1800 – 102х2 = 204 кг.
Таблица размеров отводов
Соответствие размеров в дюймах, диаметра условного прохода и наружного диаметра:
| Наружный диаметр, мм | Диаметр условного прохода Дн (Ду), мм | Радиус отвода R, мм | Размер в дюймах |
|---|---|---|---|
| Размеры отводов по ГОСТ 17375-200 / открыть цены | |||
| 21,3 | 15 | 28 | 1/2″ |
| 26,9 | 20 | 29 | 3/4″ |
| 32 (исп 2) / 33,7 (исп 1) | 25 | 38 / 38 | |
| 38 (исп 2) / 42,4 (исп 1) | 32 | 48 / 48 | 1 1/4″ |
| 45 (исп 2) / 48,3 (исп 1) | 40 | 60 / 57 | 1 1/2″ |
| 57 (исп 2) / 60,3 (исп 1) | 50 | 75 / 76 | 2″ |
| 76 | 65 | 100 | 2 1/2″ |
| 89 | 80 | 120 | 3″ |
| 102, 108, 114 | 100 | 150 | 4″ |
| 133 | 125 | 190 | 5″ |
| 159, 168 | 150 | 225 | 6″ |
| 219 | 200 | 300 | 8″ |
| 273 | 250 | 375 | 10″ |
| 325 | 300 | 450 | 12″ |
| 377 | 350 | 525 | 14″ |
| 426 | 400 | 600 | 16″ |
|
Размеры отводов по ГОСТ 30753-2001/ открыть цены |
|||
| 530 | 500 | 500 | 20″ |
| 630 | 600 | 600 | 24″ |
| 720 | 700 | 700 | 28″ |
| 820 | 800 | 800 | 32″ |
ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные.
Сортамент (с Изменениями N 1, 2)ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)
ГОСТ 8732-78
Группа В62
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
Сортамент
Seamless hot-deformed steel pipes.Range of sizes
МКС 23.040.10
ОКП 13 1200, 13 1700, 13 1900
Дата введения 1979-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
А.А.Шевченко, д-р техн. наук; В.П.Сокуренко, канд. техн. наук; В.Н.Ровенский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 22.03.78 N 757
3. ВЗАМЕН ГОСТ 8732-70
4.
Стандарт полностью соответствует СТ СЭВ 1481-78
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в феврале 1982 г., сентябре 1988 г. (ИУС 5-82, 1-89)
1. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.
2. Размеры и масса 1 м труб должны соответствовать приведенным в табл.1.
Таблица 1

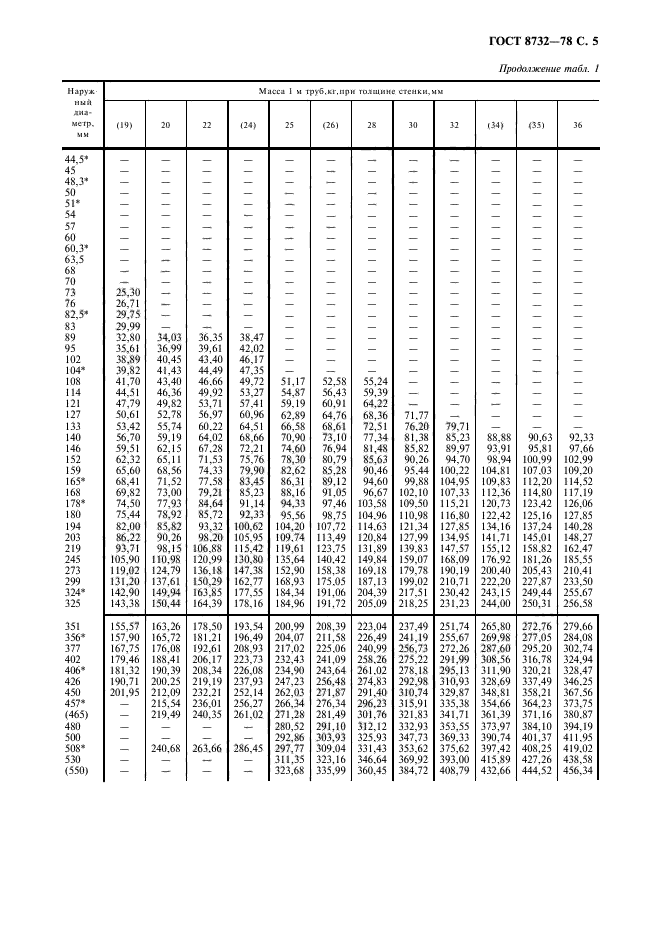

Продолжение табл.1
Продолжение табл.1
Продолжение табл.1
Продолжение табл.1
Примечания:
1.
Размеры труб, взятые в скобки, при проектировании нового оборудования не применять.
где – наружный диаметр, мм;
– толщина стенки, мм.
Плотность стали принята равной 7,850 г/см.
3. Трубы, масса которых ограничена ломаной жирной линией, изготовляют по согласованию изготовителя с потребителем.
4. Трубы наружными диаметрами и толщиной стенок, отмеченными звездочкой, применяют в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству.
1, 2. (Измененная редакция, Изм. N 2).
3. По длине трубы должны изготовляться:
немерной длины – в пределах от 4 до 12,5 м;
мерной длины – в пределах немерной;
длины, кратной мерной, – в пределах немерной длины с припуском на каждый рез по 5 мм;
приблизительной длины – в пределах немерной длины.
Примечания:
1.
2. Для труб с толщиной стенки более 16 мм длина мерных труб устанавливается соглашением изготовителя с потребителем.
3. Трубы приблизительной длины изготовляют по требованию потребителя.
4. Предельные отклонения по длине труб мерной длины и длины, кратной мерной, не должны превышать: +10 мм – при длине до 6 м; +15 мм – при длине свыше 6 м или с наружным диаметром более 152 мм; ±500 мм – для приблизительной длины.
3, 4. (Измененная редакция, Изм. N 1).
5. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2 и 3.
Таблица 2
Наружный диаметр, мм | Предельные отклонения для труб точности изготовления | |
повышенной | обычной | |
До 50 включ. | ±0,5 мм | ±0,5 мм |
Св.50 до 219 “ | ±0,8% | ±1,0% |
” 219 | ±1,0% | ±1,25% |
Таблица 3
Наружный диаметр, мм | Толщина стенки, мм | Предельные отклонения по толщине стенки труб точности изготовления, % | |
повышенной | обычной | ||
До 219 | До 15 включ. | ±12,5 | +12,5 |
Св. 15 до 30 | +10,0 | ±12,5 | |
30 и выше | ±10,0 | +10,0 | |
Св. 219 | До 15 включ. | +12,5 | |
Св. | ±12,5 | ||
30 и выше | +10,0 | ||
15 до 306. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например: по наружному диаметру повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности и т.д.
7. Овальность и разностенность труб не должны выводить размер труб за предельные отклонения по диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать: 1,5 мм – для труб с толщиной стенки до 20 мм; 2,0 мм – для труб с толщиной стенки свыше 20 до 30 мм; 4,0 мм – для труб с толщиной стенки свыше 30 мм.
9. По требованию потребителя трубы должны поставляться по внутреннему диаметру и по толщине стенки, а также по наружному и внутреннему диаметрам и по разностенности.
Предельные отклонения по внутреннему диаметру для труб диаметром 70-203 мм, стенкой 7-20 мм и отношением диаметра к толщине стенки, равным или менее 10, не должны превышать соответствующих предельных отклонений по наружному диаметру, указанных в табл.2.
Для прочих размеров труб предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
Примеры условных обозначений
Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), повышенной точности изготовления, из стали марки 40Х, изготовляется по группе В ГОСТ 8731:
То же, немерной длины, изготовляется по группе Д ГОСТ 8731:
Труба наружным диаметром 219 мм, толщиной стенки 10 мм, немерной длины, обычной точности изготовления, из стали марки Ст4сп, категория стали 1, изготовляется по группе Б ГОСТ 8731 из слитка:
Труба внутренним диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
Труба с наружным диаметром 95 мм, внутренним диаметром 76 мм, допускаемой разностенностью немерной длины, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
(Измененная редакция, Изм.
N 2).
10. Технические требования – по ГОСТ 8731.
Текст документа сверен по:
официальное издание
Трубы металлические и соединительные части к ним.
Часть 1. Трубы бесшовные гладкие: Сб. ГОСТов. –
М.: ИПК Издательство стандартов, 2004
Бесшовные стальные трубы размеров
Компания Nansteel Manufacturing Co., Ltd предлагает бесшовные трубы стандартного размера, которые в основном используются в нефтегазовой, автомобильной и машиностроительной промышленности. Это наиболее распространенный и широко используемый продукт, доступный в различных размерах и толщинах. Размеры стальных труб следующие:
Размеры бесшовных стальных труб в мм:
Внешний диаметр: 1/2 дюйма – 36 дюймов (21,3–914,4 мм)
Толщина: 2.11мм-60мм ( СЧ20, СЧ30, СЧ50, СЧ80, СТД, СЧ220, СЧ260, ХХС)

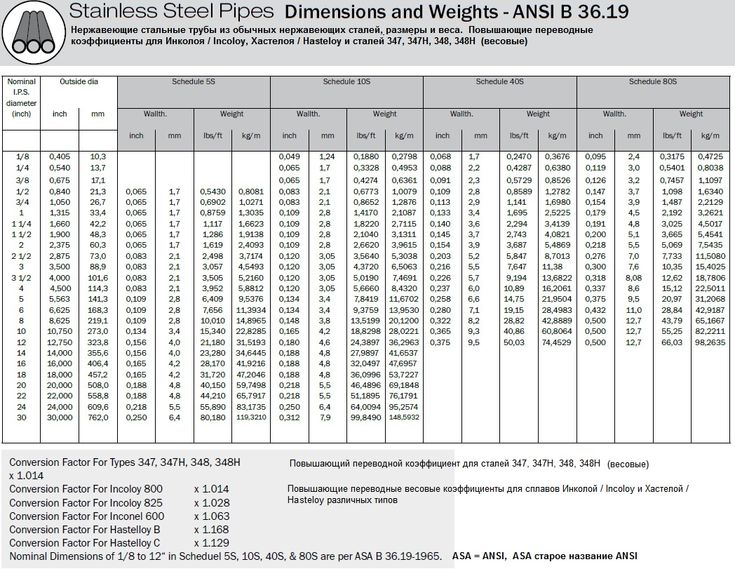

Таблица спецификаций бесшовных труб
| НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ | Внешний диаметр (мм) | НОМИНАЛЬНАЯ ТОЛЩИНА СТЕНКИ | |||||||||||||
| Ду | NB (дюйм) | АСМЭ | СЧ20 | СЧ30 | СЧ40 | СТД | СЧ50 | Щ60 | хз | Щ80 | СЧ200 | СЧ220 | СЧ240 | СЧ260 | ХХS |
| 15 | 1/2 дюйма | 2.11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | ||||||
| 20 | 3/4″ | 26,7 | 2.11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1″ | 33,4 | 2,77 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9.09 | ||||||
| 32 | 1,1/4″ | 42,2 | 2,77 | 2,97 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,7 | |||||
| 40 | 1,1/2 дюйма | 48,3 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 10,15 | ||||||
| 50 | 2 дюйма | 60,3 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11.07 | |||||
| 65 | 2,1/2 дюйма | 73 | 3,05 | 4,78 | 5.16 | 5.16 | 7,01 | 7,01 | 9,53 | 14.02 | |||||
| 80 | 3 дюйма | 88,9 | 3,05 | 5,49 | 5,49 | 7,62 | 7,62 | 13.11 | 15,25 | ||||||
| 90 | 3,1/2 дюйма | 101,6 | 3,05 | 4,78 | 5,74 | 5,74 | 8.08 | 8.08 | |||||||
| 100 | 4 дюйма | 114,3 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11.13 | 17.12 | |||||
| 125 | 5 дюймов | 141,3 | 3,4 | 6,55 | 6,55 | 9,53 | 9,53 | 12,7 | 15,88 | 19.05 | |||||
| 150 | 6 дюймов | 168,3 | 3,4 | 7.11 | 7.11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||||
| 200 | 8 дюймов | 219,1 | 3,76 | 7,04 | 8,18 | 8,18 | 10,31 | 12,7 | 12,7 | 15.09 | 18,26 | 20,62 | 23.01 | 22.23 | |
| 250 | 10 дюймов | 273 | 4,19 | 6,35 | 7,8 | 9,27 | 9,27 | 12,7 | 12,7 | 15.09 | 18,26 | 21.44 | 25,4 | 28,58 | 25,4 |
| 300 | 12 дюймов | 323,8 | 4,57 | 6,35 | 9,53 | 10.31 | 14,27 | 12,7 | 17,48 | 21.44 | 25,4 | 28,58 | 33,32 | 25,4 | |
| 350 | 14 дюймов | 355,6 | 6,35 | 7,92 | 9,53 | 9,53 | 11.13 | 15.09 | 12,7 | 19.05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16 дюймов | 406,4 | 6,35 | 7,92 | 9,53 | 12,7 | 16,66 | 12,7 | 21.44 | 26.19 | 30,96 | 36,53 | 40,19 | ||
| 450 | 18 дюймов | 457,2 | 6,35 | 7,92 | 11.13 | 9,53 | 14,27 | 19.05 | 12,7 | 23,83 | 39,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20 дюймов | 508 | 6,35 | 9,53 | 12,7 | 9,53 | 20,62 | 12,7 | 26.19 | 32,54 | 38,1 | 44,45 | 50.01 | ||
| 550 | 22 дюйма | 558,8 | 6,35 | 9,53 | 12,7 | 9,53 | 22.23 | 12,7 | 28,58 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24 дюйма | 609,6 | 6,35 | 9,53 | 14,27 | 9,53 | 17.48 | 24,61 | 30,96 | 38,89 | 46.02 | 52,37 | 59,54 | ||
| 650 | 26 дюймов | 660,4 | 7,92 | 12,7 | 9,53 | 12,7 | |||||||||
| 700 | 28 дюймов | 711.2 | 7,92 | 12,7 | 15,88 | 9,53 | 12,7 | ||||||||
| 750 | 30 дюймов | 762 | 12,7 | 15,88 | 9,53 | 12,7 | |||||||||
| 800 | 32 дюйма | 812,8 | 7,92 | 12,7 | 15,88 | 9,53 | 17,48 | 12,7 | |||||||
| 850 | 34 дюйма | 863,6 | 7,92 | 12,7 | 15,88 | 9,53 | 17,48 | 12,7 | |||||||
| 900 | 36 дюймов | 7,92 | 12,7 | 15,88 | 9,53 | 19.05 | 12,7 | ||||||||
3″> 21,3
9″> 2,9
14″> 7,14
78″> 4,78
49″> 13,49
35″> 6,35
38″> 8,38
53″> 9,53
09″> 15.09
7″> 12,7
92″> 7,92Узнайте больше о цене этого продукта, каталоге, сертификате заводских испытаний, . Пожалуйста, обращайтесь по адресу: [email protected]
Контакт Таблица сравнения толщины стенки и давления бесшовных стальных труб
Английский
Испанский
Главная > Горячие новости > Актуальные новости
Дата:2021-04-09 ключевые слова: бесшовная стальная труба, толщина стенки, давление
1. В таблице CS означает бесшовную трубу из углеродистой стали , применимый материал GB8163 «Бесшовная стальная труба для транспортировки жидкости», GB3087 «Бесшовная стальная труба для котлов низкого и среднего давления», GB6479 «Бесшовная стальная труба высокого давления для оборудование для внесения удобрений”, GB9948 «Petroleum 20# в «Стальной бесшовной трубе для крекинга»;
SS1 означает бесшовные трубы из нержавеющей стали, применимые к 304L (00Cr19Ni10) и 316L (00C17Ni14Mo2) в GB14976 «Бесшовные трубы из нержавеющей стали для транспортировки жидкостей»;
SS2 означает бесшовные трубы из нержавеющей стали, применимые к 304 (0Cr18Ni9) и 316 (0C17Ni12Mo2) в GB14976 «Бесшовные стальные трубы из нержавеющей стали для транспортировки жидкостей»;
2.
Применимый температурный диапазон толщины стенки бесшовной стальной трубы, указанный в таблице, составляет от -20 до +150 ℃, предел коррозии составляет 2,0 мм для углеродистой стали и 0 для бесшовной трубы из нержавеющей стали. При выборе обратите внимание на соответствующие характеристики и требования.
3. Стандарт бесшовных стальных труб принимает размер, форму, вес и допустимые отклонения бесшовных стальных труб GB17395-2008.
4. Расчеты в этой таблице основаны на GB/T 20801.1-2006 Спецификации напорных трубопроводов Промышленные трубопроводы
5. Класс – это номинальное давление бесшовных стальных труб американского стандарта, которое конвертируется в МПа: Класс 150 эквивалентен номинальному давлению американского стандарта 2,0 МПа; Класс 300 соответствует 5,0 МПа; Класс 400 соответствует 6,8 МПа; Класс 600 соответствует 11,0 МПа; Класс 900 соответствует 15,0 МПа; Класс 1500 соответствует 26,0 МПа; Класс 2500 соответствует 42,0 МПа.
Советы: ASTM A53 распространяется на бесшовные и сварные стальные трубы с номинальной толщиной стенки.
