ГОСТ 10706-76. Трубы стальные электросварные прямошовные. в

  1. Главная
  2. Полезное
  3. Трубопрокат продажа
  4. Выбрать ГОСТ или ТУ
  5. Сортамент труб широкого потребления
  6. ГОСТ 10706-76. Трубы стальные электросварные прямошовные.

Данный стандарт распространяется на электросварные прямошовные стальные трубы общего назначения диаметром 478 - 1420 мм.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.

1.1. Размеры труб и предельные отклонения по ним должны соответствовать ГОСТ 10704-91.

1.2. В зависимости от показателей качества, трубы изготавливают следующих групп:

- Группа А - по механическим свойствам из углеродистой стали марок: ст.2, ст.3, (всех степеней раскисления), по ГОСТ 380-94, категории 1 по ГОСТ 14637-89.

- Группа Б - по химическому составу из углеродистой стали марок: ст.2, ст.3, (всех степеней раскисления), с химическим составом по ГОСТ 380-94 и ГОСТ 14637-89.

- Группа В - по химическому составу и механическим свойствам из углеродистой стали марок: ст.2, (всех степеней раскисления), по ГОСТ 380-94, категории 2 по ГОСТ 14637-89, ст.3кп по ГОСТ 380-94, категории 2 и 3 по ГОСТ 14637-89, ст.3пс, ст.3сп по ГОСТ 380-94, категорий 2, 3, 4 и 5 по ГОСТ 14637-89, а также из низколегированной стали, углеродный эквивалент которой не превышает 0,48%.

- Группа Д - без нормирования механических свойств и химического состава, но с нормированием гидравлического испытательного давления.

Сортамент труб по ГОСТ 10706-76.

Размеры и масса труб

Наружный
диаметр,
мм

Масса 1 м труб, кг, при толщине стенки, мм

5,0

5,5

6,0

6,5

7,0

7,5

8,0

8,5

9,0

10,0

11,0

12,0

530

64,74

71,14

77,54

83,92

90,29

90,64

102,99

109,32

115,84

128,24

140,79

153,30

630

77,07

84,71

92,33

99,95

107,55

115,14

122,72

130,28

137,83

152,90

167,92

182,89

720

88,17

96,91

105,65

114,37

123,09

131,79

140,47

149,15

157,81

175,10

192,34

209,52

820

100,50

110,48

120,45

130,40

140,35

150,28

160,20

170,11

180,00

199,76

219,46

239,12

1020

-

-

-

-

-

-

-

-

-

251,57

276,45

301,29

1220

-

-

-

-

-

-

-

-

-

301,39

331,25

361,07

1420

-

-

-

-

-

-

-

-

-

351,18

386,02

420,82

Наружный
диаметр,
мм

Масса 1 м труб, кг, при толщине стенки, мм

13,0

14,0

15,0

16,0

17,0

18,0

19,0

20,0

21,0

22,0

23,0

24,0

1020

326,05

350,78

375,46

400,09

424,68

449,21

473,69

498,13

522,51

56,84

571,13

595,36

1220

390,80

420,52

450,18

479,80

509,36

538,87

568,34

597,75

627,12

656,43

685,70

714,91

1420

455,56

490,26

524,90

559,50

594,04

677,99

662,98

697,38

731,73

766,02

800,27

834,47


1. 3. Механические свойства основного металла труб должны соответствовать нормам указанным в таблице 1.

Таблица 1.

Марка стали

Временное
сопротивление разрыву
δв, кгс/см² (МН/м²)

Педел
текучести δт,
кгс/см² (МН/м²)

Оносительное
удлинение δ5, %

не менее

ст.2кп

33 (325)

22 (215)

22

ст.2пс

34 (335)

23 (225)

22

ст. 3кп

37 (365)

24 (235)

20

ст.3пс, ст.3сп

38 (372)

25 (245)

20

Низколегированная сталь








1.4. Трубы групп А и В должны выдерживать механические испытания сварного соединения на растяжение по ГОСТ 6996-66. Временное сопротивление сварного соединения должно быть не ниже временного сопротивления основного металла установленного для труб из данной марки стали.

1.6. По требованию потребителя трубы группы В должны выдерживать испытание на ударную вязкость основного металла. Нормы ударной вязкости основного металла должны соответствовать указанным в таблице 2.

Таблица 2.

Марка стали

Толщина стенки
трубы, мм

Ударная вязкость KCU,

кгс х м/см² (Мдж/м²) при
температуре испытания, °С

+ 20

- 20

- 40

не менее

ст.3пс3, ст.3сп3

от 5 до 9 вкл.

6,0 (0,59)

-

-



св. 9 до 25

5,0 (0,49)

-

-



св. 25

3,0 (0,29)

-

-

ст. 3пс4, ст.3сп4

от 5 до 9 вкл.

-

2,0 (0,2)

-



св. 9 до 25

-

1,5 (0,15)

-



св. 25

-

-

-

Низколегированная сталь

Все стенки

-

-

2,5 (0,24)


Примечание:
По согласованию изготовителя с потребителем ударная вязкость основного металла труб из низколегированной стали при минус 60 °С должна быть не менее 2,5 кгс хм/см² (0,24 МДж/м²).
Для магистральных тепловых сетей трубы изготавливают термически обработанными из стали марки ст.3сп 4, 5 с механическими свойствами, указанными в таблице 3.

Таблица 3.

Марка
стали

Временное
сопротивление
разрыву δв,
кгс/см² (МН/м²)

Педел
текучести
δт, кгс/см²
(МН/м²)

Оносительное
удлинение δ5,
%

Ударная вязкость KCU,
кгс х м/см² (Мдж/м²)

 при температуре
испытания - 20 °С

 После механического
старения

не менее

ст. 3сп4

38 (372)

25 (245)

23

3 (0,3)

-

ст.3сп5

38 (372)

25 (245)

23

3 (0,3)

3 (0,3)


Нормы ударной вязкости сварного соединения труб для тепловых сетей при температуре минус 20°С должны быть не ниже норм основного металла, приведенных в таблице 3.

1.7. Трубы диаметром до 820 мм должны иметь не более одного продольного и одного поперечного шва. Трубы диаметром 820 мм и более могут иметь два продольных и один поперечный шов. По требованию потребителя допускается увеличение количества поперечных швов.
При наличии поперечного шва продольные швы должны быть смещены один относительно другого на расстояние не менее 100 мм. По требованию потребителя устанавливается верхняя граница смещения продольных швов относительно друг друга.

1.8. Высота валика усиления наружных продольных и поперечных швов должна соответствовать нормам, указаным в таблице 4.

Таблица 4.

Толщина стенки, мм

Высота валика усиления шва, мм

до 8,0 мм включительно

от 0,5 до 3,0

св. 8 до 14

от 0,5 до 3,5

св. 14 до 17

от 0,5 до 4,0

св. 17

от 0,5 до 5,0


Допускается в местах ремонта швов и прихваток увеличение высоты валика усиления на 1 мм сверх норм, указанных в таблице 4.
Высота валика усиления по центру внутреннего шва должна быть не менее 0,5 мм. Допускается на концах труб на длине менее 150 мм снятие усиления внутреннего шва до высоты 0 - 0,5 мм.

1.9. Концы труб должны быть обрезаны под прямым углом. Отклонение от прямого угла (косина реза) не должно превышать указанного в таблице 5.

Таблица 5.

Наружный диаметр труб

478 - 720

820 - 1020

1120 - 1420

Предельные отклонения по
косине реза

2,5

3,5

4,5


1. 10. Концы труб должны иметь фаску под углом 25 - 30°  концу трубы. При этом должно быть оставлено торцовое кольцо (притупление) шириной 1,0 - 3,0 мм - для труб диаметром до 1020 мм включительно и шириной 1,0 - 5,0 мм - для труб диаметром более 1020 мм.
По требованию потребителя угол скоса фаски должен быть 30 - 35°.

1.11. Трещины, плены, раковины, расслоения и закаты на поверхности труб не допускаются. Незначительные забоины, рябизна, вмятина, мелкие риски, тонкий слой окалины, следы зачистки и  заварки дефектов допускются, если они не выводят толщину стенки за предельные отклонения. Кроме того, допускается продольная риска глубиной не более 0,2 мм, наносимая при автоматической сварке для направления шва.
Разрешается заварка дефектов труб с последующей зачисткой места заварки и повторном испытанием на гидравлическим давлением.
1.12. Поверхностные дефекты металла шва в виде пор, раковин, трещин, свищей и других дефектов, снижающих плотность  прочность металла шва ниже уровня основного металла, не допускаются.
Допускаются следы усадки металла вдоль продольной оси шва (утяжины), при этом величина усадки не должна выводить высоту усиления за пределы допускаемой минимальной высоты шва.
Переход от усиления шва к основному металлу должен быть плавным (без подрезов).
Допускаются без ремонта подрезы глубиной до 0,5 мм. При совпадении подрезов на наружном и внутреннем швах один из них должен быть отремонтирован.
Допускается производить ремонт сварных труб с последующеим испытанием их гидравлическим давлением или контролем места ремонта физическими методами.
1.13. Каждая труба должна выдерживать испытание гидравлическим давлением.
Трубы Группы А подвергаются испытанию гидравлическим давлением, вычисленным по формуле, приведенной в ГОСТ 3845-75 (Р1), при этом допускаемое напряжение принимается равным 0,5 от минимального значения временного сопротивления, установленного для данной марки стали.
По заказу потребителя допускаемое напряжение должно равняться 0,85 от минимального значения предела текучести.
Трубы Группы В подвергаются испытанию гидравлическим давлением, вычислинным по формуле, приведенной в ГОСТ 3845-75 (Р1), при допускаемом напряжении, равным 0,9 от минимального значения предела текучести, установленного для данной марки стали.
Трубы Групп Д и Б должны выдерживать испытание гидравлическим давлением неменее 25 кгс/см² (2,5МПа). Трубы размерами 920х7, 1020х8, 1120х8, 1120х9, 1220х9, 1220х10, 1320х9, 1320х10, 1320х11, 1420х10 и 1420х11 мм испытывают под давлением 20 кгс/см² (2,0 МПа).
Пи испытании на прессах различной конструкции с осевым подпором величину гидравлического давления определяют в соответствии с требованиями ГОСТ 3845-75.
Гидроиспытанию не подвергаются трубы длиной свыше 10 м, полученные стыковой, или более двух труб, прошедших гидроиспытания. По требованию потребителя поперечный сварной шов должен быть проконтролирован неразрушающими физическими методами.

1.14. Сварные швы труб для тепловых сетей, должны быть проконтролированны неразрушающими методами по всей длине.
По требованию потребителя сварные соединения труб Группы В должны контролироваться неразрушающими методами.

1.15. сварные соединения труб для магистральных тепловых сетей должны подвергаться испытаниям на статический изгиб.
Минимально допустимый угол загиба для сварного соединения труб из углеродистых сталей не менее 100°.



ТК "УПСК" осуществляет поставку всего спектра трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки) в .

Постоянное наличие в г. .

Наличие ЖД путей, доставка по ЖД и Автотранспортом во все регионы России и СНГ.

Скидки, удобная форма оплаты, отсрочка платежа.

Стоимость и наличие интересующей Вас продукции просим уточнять у менеджеров компании по тел. : или по e-mail: [email protected]

Стальные трубы большого диаметра от 530 мм, ГОСТы и сортамент

На чтение 7 мин. Просмотров 1.4k. Обновлено

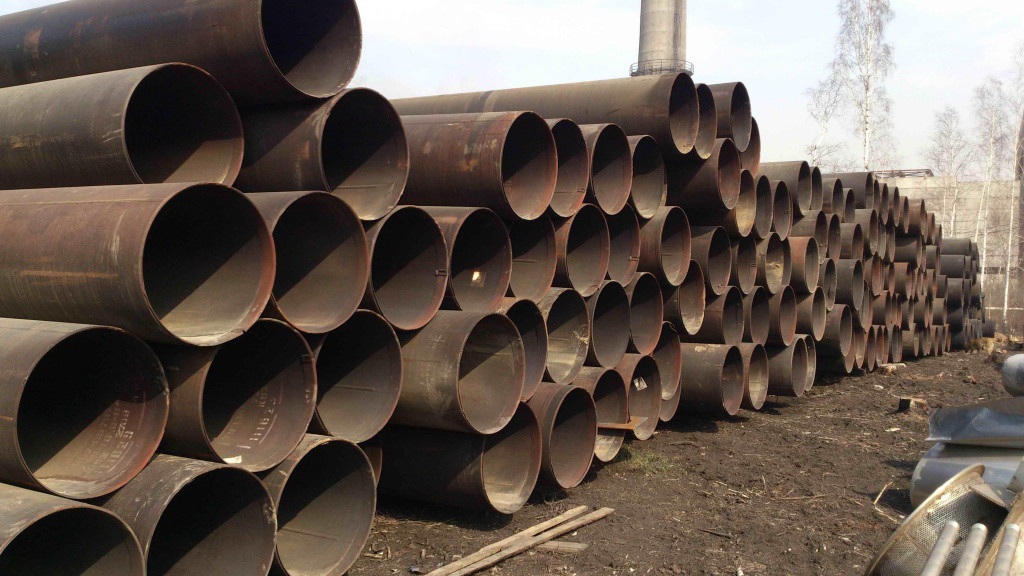

Стальные трубы большого диаметра – это изделия с внешним объемом от 530 мм. Лидирующие сферы использования данных видов это: нефтепроводы, газовые сети, водопроводы, теплосети и сливные магистрали. Они так же имеют большой спрос при ведении строительных мероприятий.

Их еще применяют в сфере машиностроения и при изготовлении конструкций из металла, в вентилирующих и других магистралях. И всюду габаритные изделия зарекомендовали себя с самой наилучшей стороны.

Практически вся продукция этой линейки товаров отличается высоким качеством и приемлемой ценой. Ведущие отечественные заводы – производители расположены в Челябинске, Альметьевске, Харцизске, Ижорске.

На стальные варианты большого диаметра наносят ЦПИ, ВУС и ППУ защиту. Делают такое посредством специальных материалов. Для водопроводной и нефте – газовой магистрали это является необходимостью.

Данная защита способствует уменьшению издержек и теплопотерь на производстве, ее подбирать и наносить на изделия необходимо правильно. В противном случае трубопровод не сможет функционировать без аварий, и повысятся расходы, связанные с эксплуатацией.

Диаметр

Наружный и внутренний диаметр стальных труб имеет разные характеристики. Они могут быть следующими.

  1. Условным. Отображает номинальный показатель внутренних габаритов.
  2. Номинальный. Это фактическая величина габаритов.
  3. Наружный. Эта величина является основной при классификации изделий большого объема.
  4. Внутреннем. Данная величина очень важна при выборе соединительных элементов к трубам большого объема.

При этом не менее важным становиться и показатель толщины стен у трубопрокатных материалов этого вида.

Также известны определенные фиксированные величины внешнего диаметра этих изделий. Они дают возможность выбрать необходимые размеры с учетом предварительных задач проектируемого сооружения.

В реалии наружный диаметр в определенных ситуациях играет значимую роль. К примеру, при сооружении узлов для слива в помещениях, потому, что в этой ситуации крепежные детали подбирают, беря в учет значения внешнего диаметра основных элементов.

Стандарты объемов

Стандартные диаметры стальных труб предоставлены в ГОСТе 10704-91. Все стандартные товары условно подразделяют на следующие.

  • Трубы большого размера. Сюда включены габариты, превышающие 508 мм. В основном их устанавливают газовые и нефтяные сети.
  • Виды среднего объема. Эти линейка товаров с диаметром от 114 до 508 мм. Их задача – обеспечение городского водоподающего трубопровода и обслуживание промышленных магистралей собирающих сырьевую нефть.
  • Изделия с маленьким диаметром ( до 114 мм). Они ставятся в трубопроводы сетей конечного потребления.

Смотреть видео

Найти нужные размеры можно в предоставленной таблице (все обозначения показаны в миллиметрах, смотрите как перевести в дюймы):

БольшиеСредниеМалые
1420530108
1220478102
112042695
102040689
92037788
82035576
72032573
63027370
53024463
--21960
--19357
--18054
--17753
--16851
--15948
--15245
--14044
--13342
--12740
--11438
----36
----35
----33
----32
----30
----28
----27
----26
----25
----24
----23
----22
----21
----20
----19
----18
16
15
14
13
12
10,2
10

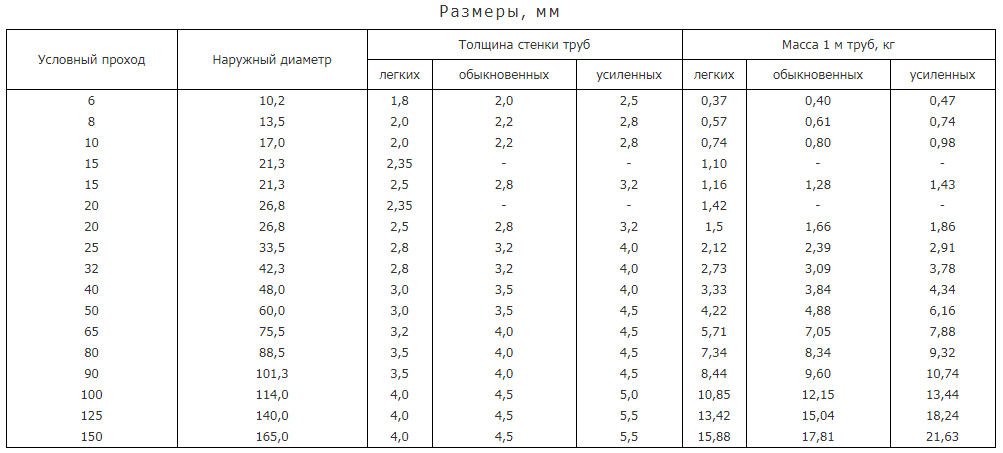

Какие размеры имеет стальная труба показывает таблица стандартных размеров. Таблицы удобно использовать  при определении точных габаритов. Но, сортамент из стали часто показывают в дюймах. Эту размеренность обширно используется во многих странах мира.

Чтобы избежать трудностей при работе рекомендую пользоваться таблицами, где предоставлены соответствия объемов. Так легко можно определить необходимые размеры элементов для состыковки и соединить их.

ГОСТ

Стальные трубы большого диаметра нашли большой спрос в сфере металлургической продукции. Их ставят при строительстве вентиляционных, водо- и паропроводных, газовых и нефтяных магистралей. Трубы большого диаметра отвечают высочайшим стандартам качества.

Их отличает надежность и длительный период использования. Именно по этим причинам их выпускают для систем, где надежность и длительный срок использования являются первоочередными требованиями.

Габариты и все допустимые показатели отклонений должны отвечать ГОСТу 10704. При выпуске трубопроката больших габаритов производят только один шов. Согласно нормативным требованиям вначале делают шов на внешней стороне, а затем на внутренней.

Сортамент

Сортамент труб стальных большого диаметра определяют ГОСТы, которые отличаются методами производства. На вторичном рынке можно встретить изделия объемом от 159 до 1420 мм.

Смотреть видео

Трубы для нефти и газа. Производство труб большого диаметра


Watch this video on YouTube

Данный диапазон для труб большого объема начинается от 53 см. При этом прямошовные (п/ш) варианты больше 1420 мм ГОСТом не предусматриваются, зато есть прямошовные варианты такого объема. Прямошовные изделия выпускают от 8 мм, а виды со спиральным швом производят с объемом не менее 159 мм. Такие разбросы в габаритных показателях основаны на технологии выпуска.

Согласно сортаменту каждые изделия имеют индивидуальный спектр толщины стен. Чем габаритнее объем стальной заготовки, то больше минимальное значение толщины ее стен. При этом следует добавить – размер стенок оказывает непосредственное влияние на массу изделия и его стоимость.

К протяженности труб строгих норм ГОСТ не выставляет. Кроме требований к геометрическим параметрам, весь сортамент труб обязан отвечать конкретным техническим нормам. Они определяют виды швов, стали, маркировки и сложность испытательных мероприятий, которые обязана пройти труба.

Электросварные трубы

Трубы стальные электросварные большого диаметра производят из штрипсов или листового материала посредством формовок и электросварки. Во время сваривания поперечной оси выходит прямой шов. От этого и получилось название у данного вида продукции – прямошовные.

Для повышения антикоррозийных возможностей продукцию обрабатывают спецсоставами. А сырьевой материал для изготовления такой продукции – это углеродистая и низколегированная сталь.

Главные сферы использования этой стальной продукции – это трубопроводы, конструкции из металла и машиностроение. Электросварные трубы большого диаметра применяют в газовых и нефтяных сетях, в водоподающих и тепловых магистралях.

Прямошовные электросварные изделия, произведенные посредством сварки, обширно применяются при прокладке магистралей и возведении конструкций из металла. Зависимо от вида стали электросварные варианты получают такую маркировку.

  • СП. Это электросварные варианты прямошовные из спокойной стали.
  • ПС. Это электросварные прямошовные изделия из полуспокойной стали.
  • КП. Это электросварные изделия из кипящей стали.

Бесшовные трубопрокатные материалы

ГОСТы труб стальных бесшовных большого диаметра становятся самыми востребованными при прокладке систем различного назначения. Толщина стен у данных трубопрокатных материалов доходит до 5 см. Также у них высокий показатель возможности пропуска, который предусматривает давление внутри до уровня 12,5 Мпа.

Их изготовляют из таких разновидностей стали:

  • Конструкционная нелегированная (S185, S195T и др.).
  • Наполовину спокойная и спокойная (ВСТЗ).
  • Углеродистая наполовину спокойная и спокойная СТ3, СТ4.
  • Разрешенный требованиями низколегированный вид с составом углерода не больше 0,48.

Смотреть видео

Обычно длина сортамента больших трубопрокатов внушительна, и достигает четырнадцати метров. По бесшовным видам достигается значительный разбег по показателям длины. По ГОСТу они бывают:

  • Мерный. Самое большое отклонение в этом случае может быть не больше 1,5 см.
  • Кратный мерной.
  • Ограниченный тип в рамках мерной протяженности. Самое большое отклонение в этом случае не более 50 см.
  • Немерный. Показатель длины в таком случае указывает клиент.

Изготовление

Производство стальных труб большого диаметра происходит следующим образом. Контролируют уровень качества этих трубопрокатных материалов тестированиями ОТК, их проверяют на растяжку, изгиб, сдавливание, подвергают влиянию гидроударов.

Маркировочные сведения, которые выдают клиентам следующие.

  1. Название предприятия – производителя.
  2. Название продукции.
  3. Настоящие ТУ.
  4. Дата производства.
  5. Номер партии.
  6. Заключение о том насколько данная продукция отвечает требованиям ТУ и рабочая документация.

Многие отечественные компании, изготавливающие стальной крупногабаритный металлопрокат, являются самостоятельными ячейками производственной сферы. Они показали себя, как надежные партнеры, и поставляют продукцию высочайшего качества и по выгодной стоимости.

Смотреть видео

Их товары характеризуются высоким показателем эксплуатационных и технических возможностей, и почти не подвергаются деформационным изменениям и температурным скачкам.

Вся линейка товаров изготовляется в строжайшем соответствии к нормативным требованиям и получила все нужные сертификаты. Такой уровень качества открывает для потребителя большие возможности их использования.

Говоря о производстве этой линейки товаров, нельзя не сказать об их транспортировке.  Все дело в том, что их перевозка должна выполняться в строгом соответствии к принятым нормам безопасности.

Такие перевозки совершают на низкорамных длинномерных машинах. Эти авто оснащены специальными фиксаторами, которые дают возможность закрепить груз.

Стальной трубопрокат стандартной длины и небольшого объема можно связывать, а вот сортамент больших габаритов необходимо укладывать и фиксировать отдельно.

При таких транспортировках разрешают использовать подвижные тележки, которые объединяют с тягачами сцепкой, при этом она должна иметь свою теговую систему.

Смотреть видео


ВАЖНО! Едущие колонной автомашины, транспортирующие стальной крупногабаритный металлопрокат, должны иметь сопровождение автокрана. Он может понадобиться для экстренных подъемов случайно упавших товаров.

Стальные трубы большого диаметра применяют очень широко. При этом верный их выбор и использование по всем правилам становятся гарантией их качества и длительного срока их эксплуатации.

Трубы большого диаметра — стальные. ТК-Рапид.

Трубы большого диаметра (ТБД) — трубы, диаметр сечения которых начинается от 530 мм. По типу шва изделия классифицируют как спиралешовные и прямошовные (характеристики каждого представленного типа зафиксированы в соответствующих гостах). Они также носят название «магистральные трубы», так как основной сферой их применения являются трубопроводы большой протяженности, транспортирующие, как правило, воду, нефть и газ.

Цены на стальные трубы большого диаметра







Классификация стальных труб большого диаметра

Трубы большого диаметра стальные традиционно изготавливаются методом электродуговой сварки, что касается труб меньших диаметров — их производят посредством контактной сварки. Исключением в данном случае является труба из обечайки, которую получают холодной или горячей вальцовкой. Несмотря на свои размеры, обечайка не относится к магистральным трубам и не может применяться в трубопроводах, работающих под высоким давлением.

По типу шва электросварные трубы для магистральных трубопроводов бывают:

  • спиралешовные – сварка производится под слоем флюса, при этом, в процессе изготовления добиваются того, что металл основы и металл в швах становятся однородными. Напряжение труб после закалки снимается при последующем отпуске.

  • прямошовные трубы больших размеров могут быть с одним или двумя швами, в зависимости от необходимого диаметра трубы. Количество швов определяется шириной листа, из которого, путем сворачивания, изготавливается труба; если одного листа недостаточно, диаметр наращивается с помощью металлических вставок. Для изготовления прямошовных ТБД требуется более сложное оборудование.

Область применения

Как правило, трубы большого диаметра (стальные, изготовленные по ГОСТ) — это трубы для магистральных газопроводов, нефтепроводные трубы, а также трубы, использующиеся в коммунальном хозяйстве (водоснабжение, отопление, канализация и т.д.). Обечаечные трубы большого диаметра используются при устройстве вентиляционных систем и как защитные кожухи. Трубы больших размеров в строительстве могут служить опорами для различных конструкций.

Технические характеристики

Труба стальная электросварная большого диаметра выпускается мерной и немерной длины. Диапазон размеров составляет 4-12,5 м.

По толщине стенок изделия подразделяются на тонкостенные, толстостенные и с обычной толщиной стенки. Толщина проката может быть от 7 до 45 и более миллиметров. По данному параметру отличается обечайка, у которой зафиксирована максимальная толщина стенки – 80 мм.

Максимальный диаметр труб будет зависеть от способа изготовления изделия. Бесшовные ТБД могут иметь максимальный D = 530 мм. Прямошовные 428-1420 мм, диаметр определяет и количество швов: до 820 мм – один продольный, свыше указанного размера – два шва. Спиралешовные трубы большого размера могут достигать в диаметре 820 мм.

В зависимости от стандарта изготовления и последующей сферы применения, трубы изготавливают из сталей различных марок. Наиболее распространены стали: 17ГС, 17Г1СУ, 20, 09Г2С, 13-17Г1СУ.

Цена на трубы большого диаметра формируется в зависимости от перечисленных выше характеристик.



Трубы большого диаметра стальные 17н3ма

Петроградская металлургическая компания на личном производстве изготавливает с последующей поставкой, в согласовании с требованиями покупателя, стальную трубу (различного метода изготовления и отрасли использования для данной трубной продукции различных марок, в том числе 17н3ма). Для добычи и разведки в нефтегазовой отрасли будут изготовлены бурильные и обсадные стальные трубы, как по стандартам ГОСТ Р 53366-2000, ГОСТ 51245-99, ГОСТ 50278, ГОСТ 6238, ГОСТ 31446, API Spec 7-1, API Spec 7-2, так и по индивидуальным техническим требованиям заказчика по вновь разработанным ТУ/ТС, техническим протоколам. Возможная длина до 28 метров. По виду сварки трубы стальные подразделяются на следующие:

- Труба стальная прямошовная (двухшовная)

- Труба стальная прямошовная (одношовная)

Трубы стальные больших диаметров от 500 мм (по ГОСТ ISO 3183-2015, ГОСТ 31447-2012, ГОСТ 20295-85, ANSI/API spec 5L/ASTM A106/ASME SA106/EN 10216-2 Specification for Line Pipe и иные НТД, в том числе индивидуально разработанные) для магистральных нефте и газопроводов и транспортировки нужных ископаемых от точки месторождений, добычи до пункта хранения/переработки и конечного клиента производятся из стальных листов при помощи сварки на специализированном оборудовании, в том числе с нанесением внутренних противокоррозийных покрытий и наружных покрытий в согласовании с требованиями эксплуатационных нагрузок и заказа.

Трубы делятся на следующие:

- Труба бурильная утяжеленная сбалансированная – УБТС

- Труба бурильная типа П

- Труба бурильная ведущая квадратного сечения составная - ВБТС

- Труба стальная бурильная толстостенная немагнитная - ТБТН/FLEX

- Труба бурильная ведущая квадратного сечения - ВБТ

- Труба бурильная толстостенная - ТБТ

- Труба бурильная утяжеленная сбалансированная немагнитная - УБТСН

- Труба бурильная типа БП и др.

По дополнительному согласованию выполним испытания на изгиб, твердость, сплющивание и т.п.

Будут обеспечены различные параметры и требования к продукции (по сортаменту - сечения, марки стали, точность изготовления заказанной продукции) и механические свойства, типы качества поверхности, состояние поставки, в зависимости от способа производства и требований НТД.

Производимые нашей компанией трубы различных марок, в том числе 17н3ма, с длиной до 28 000 мм и внешними размерами от Ø2 мм до Ø1450 мм, при необходимости можно сделать внутренняя или внешняя обработка труб, снять фаску, провести термообработку по стандартному или индивидуальному режиму и др.

Бесшовные трубы промышленного использования нашей компанией производятся для различных областей машиностроения и прочих отраслей промышленности:

  • кованые/проточенные
  • подшипниковые (из шарикоподшипниковых марок сталей)
  • холоднокатаные/холоднодеформированные
  • нержавеющие/коррозийностойкие
  • горячекатаные/горячедеформированные

Для выполнения геологоразведочных работ и укрепления скважин сможем изготовить, в том числе, следующие обсадные и насосно-компрессионные (насосно-компрессорные) трубы нефтяного сортамента по следующим типам:

Насосно-компрессионные (необходимы для выполнения подъема продукции из скважины с глубины или для выполнения рабочей среды):

- Труба НКМ

- Труба стальная гладкая

- Труба типа В

- Труба НКБ и др.

Обсадные (необходимы для выполнения целостности стенок скважин на весь период эксплуатации и герметичности конструкции межтрубных соединений):

- Обсадная труба ОТТМ

- Обсадная труба с треугольной резьбой

- Обсадная труба стальная ОТТГ

- Обсадная труба ТБО и др.

*Конечная цена металлопроката трубного различных марок, в том числе 17н3ма, может меняться в соответствии с указываемыми обязательными или доп. требованиями к продукции (наличие фаски, точность, длины, индивидуальный режим термообработки, базовый или согласованный селект по химическому составу стали, внутреннее/внешнее покрытие, проведение дополнительных механических испытаний, неразрушающего контроля, УЗК и др.).

Масса труб большого диаметра и толщины стенки. Толстостенные трубы

Стальные трубы большого диаметра (ТБД) и толщины стенки

Трубный прокат можно разделить по размеру на малые, средние и большие трубы.
К мелким относятся диаметры от 50 и больше – 59, 76, 89, 102, 108, 114, 128, 159.

К трубам среднего диаметра относятся 219, 273, 325, 377, 426, 530 – это самые распространенные размеры диаметра, их часто покупают, и они чаще всего встречаются в продаже.

Большие трубы – 530, 630, 720, 820, 1020, 1220, 1420, 1620 и больше.

Трубы большого диаметра (ТБД) — трубный прокат с наружным диаметром от 530 мм и большой толщиной стенки (больше 8 мм). В основном они применяются при строительстве магистральных газопроводов и нефтепроводов, а также тепловых сетей, трубопроводов водоканалов, канализационных сооружений. В Украине популярным трубным прокатом большого диаметра являются: стальные электросварные прямошовные трубы (сортамент по ГОСТ 10706, диаметры 530 мм, 630 мм, 720 мм, 820 мм, 920 мм, 1020 мм, 1120 мм, 1420 мм; толщина стенки от 8 до 20 мм) и трубы магистральные (сортамент по ГОСТ 20295). Благодаря своим высоким качественным характеристикам и приемлемой цене, украинские трубы большого диаметра пользуются большим спросом у строительных компаний и отличаются долговечностью металла и надежностью.

Процесс производства сварного трубного проката состоит из двух технологических операций: свертывания листовой заготовки в замкнутый контур (квадрат, прямоугольник, круг) и сварки полученного стыка электросваркой. Размеры полос стали должны соответствовать длине развертки сечения изготовленного проката. Кромки полос обрабатывают под сварку (снимают фаску) на кромкострогальных станках таким образом, чтобы при выполнении сварочных операций обеспечить полный провар стыка по всей толщине стенки.

По ГОСТу допускается отклонения по толщине стенки, причем большие. Например, прямошовная труба диаметром 1020 мм с толщиной стенки 10 мм может иметь отклонения от номинальных размеров толщины до 0,8 мм как в большую, так и меньшую сторону. Так что, если вы произвели измерения толщины стенки и они не совпадают с маркировкой по ГОСТ, удивляться не стоит. Поэтому лучше покупать трубный металлопрокат там, где указана цена за тонну трубы, а не за погонный метр трубной продукции. Для быстрого расчета массы труб можно воспользоваться нашим калькулятором массы труб в разделе сайта "Сортамент металлопроката". Рассчитать массу можно для разных марок сталей, из которых изготовлен труба. Калькулятор подсчитывает массу автоматически, выдавая готовый результат в доли секунды. Также калькулятор переводит массу в длину при известных размерах диаметра и толщины стенки.

 Трубы стальные электросварные прямошовные ГОСТ 10706-76

Наруж. диам, мм

Масса 1 метра трубы (кг) при толщине стенки (мм)

8

9

10

11

12

13

14

16

18

20

530

104,0

116,8

129,5

142,2

154,8

167,4

179,9

204,8

229,5

254,1

630

123,9

139,2

154,4

169,6

184,7

199,8

214,8

244,7

274,4

303,9

720

141,9

159,4

176,8

194,2

211,6

228,9

246,2

280,6

314,7

348,7

820

161,8

181,8

201,7

221,6

241,5

261,3

281,1

320,4

359,6

398,5

920

181,7

204,2

226,6

249,1

271,4

293,7

315,9

360,3

404,4

448,3

1020

201,6

226,6

251,5

276,5

301,3

326,1

350,8

400,1

449,2

498,1

1120

221,5

249,1

276,4

303,9

331,2

358,5

385,7

440,0

486,0

548,0

1220

-

271,5

301,3

331,3

361,1

390,8

420,5

479,8

538,9

597,8

1420

-

-

351,2

386,1

420,9

455,6

490,3

559,5

628,6

697,4



Толстостенные трубы малого диаметра по ГОСТ 8732-78

Трубы малого диаметра и большой толщины стенки (толстостенные) производятся из углеродистых и легированных сталей со специальными свойствами согласно ГОСТ 30564-98 из стали 10, 20 по ГОСТ 1050-88; 10Г2, 30ХМА по ГОСТ 4543-7; трубы 09Г2С по ГОСТ 19281-89. Наиболее востребована сегодня в Украине б/у труба бесшовная низколегированная конструкционная из стали 09Г2С и нержавеющей стали благодаря своей низкой цене. Толстостенная труба малого диаметра используется для изготовления элементов сварных металлоконструкций высотных конструкций и других тяжелонагруженных изделий из металла, котлов работающих под давлением при температуре до +425°С (используются диаметры Д=83-219 мм).
Наружный диаметр труб с большой толщиной стенки находится в диапазоне 83-550 мм. Толщина стенки – 17-60 мм.

Толстостенная труба малого диаметра - трубный катаный прокат повышенной прочности, используемая для транспортировки газа или жидкости под высоким давлением, на буровых установках при бурении скважин, а также в машиностроении для выполнения работ по токарной обработке деталей. Использование толстостенных труб в машиностроении для производства токарных работ очень выгодно, особенно для изготовления деталей малого диаметра типа втулок (с отверстием внутри) из черной и нержавеющей стали. Вследствии чего малое количество металла уходит в стружку при металлообработке, сокращаются потери на отходы производства, снижается цена производителя готовой продукции.

В зависимости от назначения и технических требований толстостенные трубы изготавливают из различных марок стали. Если трубка изготовлена из цветных металлов или нержавейки, то она является химстойкой.

Размеры толстостенных труб

Отношения наружного диаметра к толщине стенки в толстостенных трубах бывает в пределах от 6 до 12,5. Если это же отношение менее 6 мм такие трубы называются особо толстостенные. Обязательное требование для изготовления толстостенных профилей - термическая обработка.

Длина толстостенных труб бывает:

  • немерной длины (от 1,5 до 11,5 м)
  • мерной длины (от 4,5 до 9 м)
  • кратной мерной (от 1,5 до 9м с припуском на каждый рез не менее 5 мм).

 Подробнее с диаметром толстостенных труб ГОСТ 8732-78 , а также массой погонного метра, вы можете ознакомиться в таблице "Диаметр и толщина стенки трубы".



Размеры и масса труб с большой толщиной стенки

Наруж.

диам., мм

Масса 1 м труб, кг, при толщине стенки, мм
17 18 19 20 22 24 25 26 28 30 32 35 40
83 27,7 - - - - - - - - - - - -
89 30,2 31,52 32,8 34,03 36,35 - - - - - - - -
95 32,7 34,18 35,61 36,99 39,61 42,02 - - - - - - -
102 35,6 37,29 38,89 40,45 43,4 46,17 47,5 - - - - - -
108 38,2 39,95 41,7 43,4 46,66 49,72 51,17 52,58 55,24 - - - -
114 40,7 42,62 44,51 46,36 49,92 53,27 54,87 56,43 59,39 - - - -
121 43,6 45,72 47,79 49,82 53,71 57,41 59,19 60,91 64,22 - - - -
127 46,1 48,39 50,61 52,78 56,97 60,96 62,89 64,76 68,36 71,77 - - -
133 48,6 51,05 53,42 55,74 60,22 64,51 66,58 68,61 72,51 76,2 79,71 - -
140 51,6 54,16 56,7 59,19 64,02 68,66 70,9 73,1 77,34 81,38 85,23 90,63 -
146 54,1 56,82 59,51 62,15 67,28 72,21 74,6 76,94 81,48 85,82 89,97 95,81 -
152 56,6 59,48 62,32 65,11 71,53 75,76 78,3 80,79 58,63 90,26 94,7 101,0 -
159 59,5 62,59 65,6 68,5 74,33 79,9 82,62 85,28 90,46 95,44 100,2 107,0 -
168 63,3 66,59 69,82 73 79,21 85,23 88,16 91,05 96,67 102,1 107,3 114,8 126,3
180 68,3 71,91 75,44 78,92 85,72 92,33 95,56 98,75 105,0 111,0 116,8 125,1 138,1
194 74,2 78,13 82 85,82 93,32 100,6 104,2 107,7 114,6 121,3 127,9 137,2 151,9
203 78,0 82,12 86,22 90,26 98,2 105,9 109,7 113,5 120,8 128,0 134,9 145,0 160,8
219 84,7 89,23 93,71 98,15 106,9 115,4 119,6 123,7 131,9 139,8 147,6 158,8 176,6
245 95,9 100,7 105,9 111,0 121,0 130,8 135,6 140,4 149,8 159,1 168,1 181,3 202,2
273 107,3 113,2 119,1 124,8 136,2 147,4 152,9 158,4 169,2 179,8 190,2 205,4 229,8
299 118,2 124,7 131,2 137,6 150,3 162,8 168,9 175,1 187,1 199,0 210,7 227,9 255,5
325 129,1 136,3 143,4 150,4 164,4 178,2 185,0 191,7 205,1 218,3 231,2 250,3 281,1
351 140,0 147,8 155,6 163,3 178,5 193,5 201,0 208,4 223,0 237,5 251,7 272,8 306,8
377 150,9 159,4 167,8 176,1 192,6 208,9 217,0 225,1 241,0 256,7 272,3 295,2 332,4
402 161,4 170,5 179,5 188,4 206,2 223,7 232,4 241,1 258,3 275,2 292,0 316,8 357,1
406 163,1 172,2 181,3 190,4 208,3 226,1 234,9 243,6 261,0 278,2 295,1 320,2 361,0
426 171,5 181,1 190,7 200,3 219,2 237,9 247,2 256,5 274,8 293,0 310,9 337,5 380,7
450 181,5 191,7 201,9 212,1 232,2 252,1 262,0 271,9 291,4 310,7 329,9 358,2 404,4
457 184,5 194,9 - 215,5 236,0 256,3 266,3 376,3 296,2 315,9 335,4 364,2 411,3
465 - - - 219,5 240,4 261,0 271,3 281,5 301,8 321,8 341,7 371,2 419,2
480 - - - - - - 280,5 291,1 312,1 332,9 353,6 384,1 436,0
500 - - - - - - 292,9 303,9 325,9 347,7 369,3 401,3 453,7
508 205,8 217,5 - 240,7 263,7 286,5 297,8 309,0 331,4 353,6 375,6 408,2 461,6
530 - - - - - - 311,4 323,2 346,6 369,9 393 427,2 483,4
550 - - - - - - 323,7 336,0 360,5 384,7 408,8 444,5 503,1
< Предыдущая   Следующая >

Трубы стальные большого диаметра

Задайте Ваш вопрос

Заполните форму, и мы ответим Вам в ближайшее время!

ПОЛЬЗОВАТЕЛЬСКОЕ СОГЛАШЕНИЕ

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю УМК "КАСКАД" (далее - Оператор), расположенному по адресу 623104, Свердловская обл, г. Первоуральск, ул. Комсомольская, д.10, кв.33, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа и/или в форме заказа обратного звонка на сайте в сети «Интернет», владельцем которого является Оператор.

Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.

Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога, обеспечение функционирования обратного звонка, отправка комерческого предложения, а так же информирование о текущем наличие или специальных предложениях.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.

В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.

Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом. Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости продукции, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Трубы толстостенные большого диаметра (ТБД) и просто трубы толстостенные размеры и вес. ГОСТ 10706-76 /ГОСТ 8732-78 Вес трубы. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

Справочные таблицы весов металлопроката. Справочные таблицы веса металла. Трубы толстостенные большого диаметра (ТБД) и просто трубы толстостенные размеры и вес. ГОСТ 10706-76 /ГОСТ 8732-78

Трубы стальные электросварные прямошовные ГОСТ 10706-76

Справочно: Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя, или итд. для наполнения трубопровода.
Справочные таблицы веса металла. Трубы толстостенные большого диаметра (ТБД). ГОСТ 10706-76
Наружный диаметр, мм Масса 1 метра трубы (кг) при толщине стенки (мм)
8 9 10 11 12 13 14 16 18 20
530 104,02 116,80 129,52 142,20 154,83 167,41 179,93 204,85 229,55 254,07
630 123,95 139,21 154,43 169,60 184,72 199,79 214,81 244,69 274,39 303,88
720 141, 87 159,39 176,85 194,25 211,62 228,93 246,19 280,57 314,74 348,71
820 161,80 181,80 201,76 221,65 241,51 261,31 281,06 320,42 359,57 398,53
920 181,73 204,22 226,66 249,06 271,40 293,69 315,94 360,27 404,40 448,35
1020 201,66 226,63 251,57 276,46 301,29 326,07 350,80 400,12 449,24 498,16
1120 221,58 249,06 276,48 303,86 331,18 358,45 385,68 439,98 486,00 547,98
1220 - 271,47 301,38 331,25 361,06 390,83 420,54 479,83 538,92 597,80
1420 - - 351,21 386,05 420,85 455,59 490,29 559,54 628,58 697,43

Трубы толстостенные размеры и вес. ГОСТ 8732-78

Справочно: Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя, или итд. для наполнения трубопровода.
Справочные таблицы весов металлопроката. Справочные таблицы веса металла. Трубы толстостенные размеры и вес. ГОСТ 8732-78
Наружный диаметр труб, мм Масса 1 м труб, кг, при толщине стенки, мм
17,0 18,0 19,0 20,0 22,0 24,0 25,0 26,0 28,0 30,0 32,0 34,0 35,0 36,0 38,0 40,0 42,0 45,0 48,0 50,0 56,0 60,0
83 27,67 - - - - - - - - - - - - - - - - - - - - -
89 30,19 31,52 32,80 34,03 36,35 - - - - - - - - - - - - - - - - -
95 32,70 34,18 35,61 36,99 39,61 42,02 - - - - - - - - - - - - - - - -
102 35,64 37,29 38,89 40,45 43,40 46,17 47,50 - - - - - - - - - - - - - - -
108 38,15 39,95 41,70 43,40 46,66 49,72 51,17 52,58 55,24 - - - - - - - - - - - - -
114 40,67 42,62 44,51 46,36 49,92 53,27 54,87 56,43 59,39 - - - - - - - - - - - - -
121 43,60 45,72 47,79 49,82 53,71 57,41 59,19 60,91 64,22 - - - - - - - - - - - - -
127 46,12 48,39 50,61 52,78 56,97 60,96 62,89 64,76 68,36 71,77 - - - - - - - - - - - -
133 48,63 51,05 53,42 55,74 60,22 64,51 66,58 68,61 72,51 76,20 79,71 - - - - - - - - - - -
140 51,57 54,16 56,70 59,19 64,02 68,66 70,90 73,10 77,34 81,38 85,23 88,88 90,63 92,33 - - - - - - - -
146 54,08 56,82 59,51 62,15 67,28 72,21 74,60 76,94 81,48 85,82 89,97 93,91 95,81 97,66 - - - - - - - -
152 56,60 59,48 62,32 65,11 71,53 75,76 78,30 80,79 58,63 90,26 94,70 98,94 100,99 102,99 - - - - - - - -
159 59,53 62,59 65,60 68,5 74,33 79,90 82,62 85,28 90,46 95,44 100,22 104,81 107,03 109,20 - - - - - - - -
168 63,31 66,59 69,82 73,00 79,21 85,23 88,16 91,05 96,67 102,10 107,33 112,36 114,80 117,19 121,83 126,27 130,5 136,50 - - - -
180 68,34 71,91 75,44 78,92 85,72 92,33 95,56 98,75 104,96 110,98 116,80 122,42 125,16 127,85 133,07 138,10 142,94 149,82 - - - -
194 74,21 78,13 82,00 85,82 93,32 100,62 104,20 107,72 114,63 121,34 127,85 134,16 137,24 140,28 146,19 151,92 157,44 165,36 - - - -
203 77,98 82,12 86,22 90,26 98,20 105,95 109,74 113,49 120,84 127,99 134,95 141,71 145,01 148,27 154,63 160,79 166,76 175,34 183,66 188,66 - -
219 84,69 89,23 93,71 98,15 106,88 115,42 119,61 123,75 131,89 139,83 147,57 155,12 158,82 162,47 169,62 176,58 183,33 193,10 202,42 208,39 - -
245 95,95 100,77 105,90 110,98 120,99 130,80 135,64 140,42 149,84 159,07 168,09 176,92 181,26 185,55 193,99 202,22 210,26 221,95 233,20 240,45 - -
273 107,33 113,20 119,02 124,79 136,18 147,38 152,90 158,38 169,18 179,78 190,19 200,40 205,43 210,41 220,23 229,85 239,27 253,03 266,34 274,98 - -
299 118,23 124,74 131,20 137,61 150,29 162,77 168,93 175,05 187,13 199,02 210,71 222,20 227,87 233,50 244,59 255,49 266,20 281,88 297,12 307,04 335,59 353,65
325 129,13 136,28 143,38 150,44 164,39 178,16 184,96 191,72 205,09 218,25 231,23 244,00 250,31 256,58 268,96 281,14 293,13 310,74 327,90 339,10 371,50 32,12
351 140,03 147,82 155,57 163,26 178,50 193,54 200,99 208,39 223,04 237,49 251,74 265,80 272,76 279,66 293,32 306,79 320,06 338,59 358,68 371,16 407,41 430,59
377 150,93 159,36 167,75 176,08 192,61 208,93 217,02 225,06 240,99 256,73 272,26 287,60 295,20 302,74 317,69 332,44 346,99 368,44 389,45 403,22 442,32 469,06
402 161,41 170,46 179,46 188,41 206,17 223,73 232,43 241,09 258,26 275,22 291,99 308,56 316,78 324,94 341,12 357,10 372,88 396,19 419,05 434,04 477,84 506,05
406 163,08 172,24 181,32 190,39 208,34 226,08 234,90 243,64 261,02 278,18 295,13 311,90 320,21 328,47 344,84 361,02 377,00 400,60 423,76 438,95 483,34 511,94
426 171,47 181,11 190,71 200,25 219,19 237,93 247,23 256,48 274,83 292,98 310,93 328,69 337,49 346,25 363,61 380,77 397,74 422,82 447,46 463,64 510,99 541,57
450 181,53 191,77 201,95 212,09 232,21 252,14 262,03 271,87 291,40 310,74 329,87 348,81 358,21 367,56 386,10 404,45 422,60 449,46 475,87 493,23 544,13 577,08
457 184,46 194,86 - 215,54 236,01 256,27 266,34 376,34 296,23 315,91 335,38 354,66 364,23 373,75 392,64 411,33 429,82 457,20 484,12 501,83 553,76 587,40
465 - - - 219,49 240,35 261,02 271,28 281,49 301,76 321,83 341,71 361,39 371,16 380,87 400,16 419,25 438,14 466,10 493,32 511,73 564,85 599,7
480 - - - - - - 280,52 291,10 312,12 332,93 353,55 373,97 384,10 394,19 414,21 436,04 453,67 482,75 511,38 530,22 585,56 621,47
500 - - - - - - 292,86 303,93 325,93 347,73 369,33 390,74 401,37 411,95 432,96 453,77 474,39 504,95 535,06 554,88 613,18 651,06
508 205,84 217,50 - 240,68 263,66 286,45 297,77 309,04 331,43 353,62 375,62 397,42 408,25 419,02 440,43 461,63 482,64 513,79 544,49 577,66 624,19 662,86
530 - - - - - - 311,35 323,16 346,64 369,92 393,00 415,89 427,26 438,58 461,07 483,37 505,46 538,28 570,57 591,88 654,61 695,45
550 - - - - - - 323,68 335,99 360,45 384,72 408,79 432,66 444,52 456,34 479,81 503,09 526,18 560,43 594,24 616,54 682,24 725,05
Справочно: Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя, или итд. для наполнения трубопровода.

Стальная труба большого диаметра - что необходимо знать перед покупкой

Стальные трубы большого диаметра играют важную роль в транспортировке нефти и газа. Его часто используют для проектов трубопроводов на большие расстояния, так как он может нести больше жидкости и с большим расходом. Особенно в последние годы увеличивается использование стальных труб большого диаметра.

Когда мы говорим о трубе большого диаметра, это обычно относится к сварной трубе, такой как труба LSAW или труба SSAW; Более того, в некоторых случаях он также включает бесшовные трубы большого диаметра.

Следует отметить, что для трубопровода высокого давления предпочтительна бесшовная труба большого диаметра. Поскольку в сварном типе не предполагается, что бесшовные типы будут выдерживать большое давление (самым слабым местом сварной трубы является сварной шов на ней). Сварной шов может сломаться или потрескаться в любое время, поэтому люди ищут бесшовные большие трубы для различных вещей.

Большие диаметры относятся к трубе более 457 мм (16 дюймов) и 508 мм (20 дюймов)

Как мы знаем, максимальный диаметр трубы ERW обычно составляет 457 мм 16 дюймов, поэтому мы можем сказать, что диаметр трубы больше, чем этот наружный диаметр, как известно, трубы большого диаметра.

Для больших стальных труб LSAW и SSAW: от 508 мм 20 дюймов до 2540 мм 100 дюймов.

Под бесшовной трубой большого диаметра также понимается труба с диаметром более 16 или 20 дюймов. Поскольку трубы больше этих размеров не будут изготавливаться только горячей прокаткой, будет применен дополнительный процесс горячего расширения. Таким образом можно было увеличить диаметры труб за короткое время, с низкими затратами и высокой эффективностью, поэтому он стал современным способом производства больших бесшовных труб.

Горячее развальцовывание

Процесс горячего расширения, также известный как процесс теплового расширения. Он заключается в нагреве трубы до температуры, близкой к температуре превращения, использовании метода угловой косой прокатки или метода горячей вытяжки для увеличения диаметра бесшовных труб.

Примечания перед покупкой трубы бесшовные большого диаметра

Если у вас нет представлений о бесшовных трубах большого диаметра, то купить качественную трубу очень сложно. Поэтому очень важно знать об этом перед покупкой.

1. На корпусе трубы не должно быть швов.

Бесшовная труба не должна иметь сварного шва (некоторые люди снимают шов незаметно, и будьте осторожны). Бесшовная труба большого диаметра должна быть изготовлена ​​в соответствии с особым технологическим процессом. Сырье должно быть цельной и круглой заготовкой. Затем заготовку нагревают до очень высокой температуры, но при этом следует соблюдать осторожность, поскольку при повышении температуры до точки плавления заготовка может расплавиться. Заготовку после нагрева растягивают и натягивают до тех пор, пока она не приобретет форму полой трубки.Поскольку сварные трубы являются обычными, ваш подрядчик может предложить вам купить сварные трубы, но вы должны быть очень осторожны и выбирать бесшовные большие трубы.

2. Обращать внимание на округлость

Следующее - однородность формы бесшовной трубы. Поскольку сварные трубы перед сваркой оборачиваются вокруг другой формы, а сварка требует напряжения, тепла и других внешних факторов для всего процесса формовки, очень сложно получить сварную трубу точно круглой формы.Бесшовная стальная труба представляет собой непрерывную экструзию сплава, что означает, что вы получите круглое поперечное сечение, которое необходимо, когда вы используете их для любого строительного процесса или установки труб.

3. Большая бесшовная труба выдерживает большее давление, чем большая сварная труба

Прочность бесшовных труб больше, чем сварных. Что ж, вы можете найти это довольно дорого, но поверьте нашему исследованию; это более надежно даже под давлением. Сварные трубы могут сломаться под давлением, но вы без сомнения можете доверять бесшовным трубам большого диаметра.Пустые трубы всегда выдерживают собственный вес, но когда труба заполнена материалом или находится под нагрузкой, она также поддерживает вес. Чаще всего утечки и отказы труб возникают в случае сварных труб. В бесшовных трубах нет шва, следовательно, нет шансов на выход трубы из строя.

4. Бесшовные трубы большого диаметра могут работать в суровых условиях.

Одним из лучших атрибутов больших бесшовных труб является то, что они способны работать в очень холодной или очень горячей среде, тогда как сварные трубы совершенно не могут работать в чрезвычайно тяжелых условиях.

Разница в стоимости труб большого диаметра разных типов

Большие бесшовные трубы после горячего расширения, цена ниже, чем на обычные горячекатаные бесшовные трубы, (снижена плотность стали). Но выше, чем у больших сварных труб, таких как SSAW и LSAW.

Хотя цена на бесшовные трубы большого диаметра немного выше, чем на сварные, растущие возможности и преимущества делают их подходящими для любого использования. В широком спектре коммерческого применения труб возрастает важность бесшовных больших труб, включая трубопроводы, нефтяные вышки, строительство судов, морские буровые установки, детали машин, сосуды высокого давления, части машин, оборудование нефтяных месторождений и т. Д.

Труба большого диаметра в строительстве

Ким Олсон, технический консультант PE
, Институт стальных труб

По мере того, как строительный рынок продолжает расти, кажется, что потребность в трубах и трубах большего диаметра также продолжает расти. Наличие этих разделов должно вызывать беспокойство, если вы планируете их указать. Мы определили несколько элементов, которые могут помочь дизайнеру при указании этих больших разделов.

Пределы внешнего диаметра (OD) - ASTM A500 и ASTM A1085 имеют ограничения для размеров с периферией менее или равной 88 дюймов. Все, что больше круглого сечения с внешним диаметром 28 дюймов, не может быть указано как A500. Однако патроны такого размера не производятся внутри страны в соответствии со спецификацией A500. В настоящее время самые большие секции A500, производимые в США, имеют наружный диаметр 20 дюймов. К концу 2021 года появится новый стан с диаметром профиля до 28 дюймов.

Пределы толщины стенки - Помимо ограничений по периферии, A500 и A1085 также имеют ограничения по толщине стенки.В настоящее время максимальная толщина стержня A500 / A1085 составляет 0,875 дюйма. Ожидается, что этот лимит будет увеличен до 1 дюйма во время открытия вышеупомянутой новой фабрики.

Внешний диаметр более 20 дюймов - Если для вашего проекта требуются элементы, которые превышают то, что в настоящее время производится в A500, существуют трубопроводы, производимые для других отраслей промышленности, которые можно с осторожностью использовать в конструкциях. Чаще всего можно закупить продукцию, соответствующую таким спецификациям, как API 5L для нефтегазовой промышленности.

Знакомство с API 5L - С точки зрения инженера-строителя, вот некоторые из заметных отличий:

  • Эти продукты бывают разных классов, обозначенных «X65» или «X70», которые относятся к пределу текучести (т.е. X65 имеет предел текучести 65 300 фунтов на квадратный дюйм).
  • Хотя этот продукт бывает очень большого диаметра, толщина трубы отечественного производства ограничивается 1 дюймом. Импортный материал, особенно из Азии, доступен с более толстыми стенками, хотя наличие таких продуктов часто трудно определить.
  • Поскольку он предназначен для использования в трубопроводе при транспортировке нефти и природного газа, допуски и отделка, которые мы ожидаем от строительных изделий, не применимы к изделиям API 5L.
  • Если требуется большая секция, но не строгие требования спецификации API 5L, может быть разумным назвать секцию «ASTM A500 Grade C или утвержденным эквивалентом». Это позволяет фабрике, не прошедшей строгих сертификатов, необходимых для получения лицензии API, производить материалы, необходимые для строительства, и может значительно сэкономить на проекте.

Сварные швы - круглые профили A500 и A1085 изготавливаются прямым сварным швом. Специалисты должны знать, что другие спецификации для круглых сечений, особенно больших труб, производятся со спиральным сварным швом. То есть сварной шов не проходит вдоль элемента в продольном направлении, а оборачивается вокруг элемента, как спираль. Это особенно важно, если элемент будет использоваться в качестве архитектурного элемента или AESS. В этом случае в контрактной документации должно быть указано, что элемент должен быть сварен прямым швом.”

Реализуется много успешных проектов с использованием больших круглых полых профилей, и мы будем рады их видеть! Отправьте нам информацию о вашем проекте по адресу [email protected]

января 2020

Скачать PDF

Прочная труба из нержавеющей стали большого диаметра для промышленности

Получите доступ к прочной трубе из нержавеющей стали большого диаметра на сайте Alibaba.com, чтобы с точностью удовлетворить ваши строительные и промышленные требования.Эти прочные, нержавеющие и оцинкованные стальные трубы большого диаметра идеально подходят для всех типов тяжелых условий эксплуатации и отличаются повышенной экологичностью и долговечностью. Стальная труба большого диаметра на объекте не только прочная, но и построена с импровизацией модернизированных технологий, которые помогают этим продуктам заложить прочный фундамент для нескольких проектов в сфере недвижимости.

Эти жесткие и конструкционные стальные трубы большого диаметра импортируются из лучших мастерских в нескольких странах и оснащены множеством преимуществ и передовыми строительными технологиями.Стальная труба большого диаметра , которую вы можете найти на сайте, обычно изготавливается с использованием технологии горячего погружения для предотвращения ржавления и ослабления элементов конструкции. Стальные трубы большого диаметра , обеспечивающие качество бесшовной сварки, отожжены с азотной защитой и отполированы с высочайшим профессионализмом. Эти продукты изготовлены из прочных материалов, таких как углеродистая сталь, нержавеющая сталь, оцинкованное железо с обработанной поверхностью и многие другие, чтобы обеспечить стабильное обслуживание в течение длительного времени.

На Alibaba.com вы можете приобрести некоторые из самых замечательных стальных труб большого диаметра , которые бывают самых разных сортов, размеров, классов качества и областей применения. Эти массивные конструкционные стальные трубы большого диаметра используются для гибки, разматывания, пробивки, резки, каркасного строительства, использования в автомобилестроении и многого другого. Вы можете выбрать из индивидуализированной стальной трубы большого диаметра различной толщины, длины и диаметра.

Алибаба.com предлагает множество стальных труб большого диаметра вариантов, чтобы вы могли приобрести эти продукты в рамках вашего бюджета. Они доступны в виде заказов OEM и ODM и могут быть упакованы в соответствии с вашими индивидуальными требованиями. Продукция имеет сертификаты надежности ISO, CE, SGS.

Инвентаризация стальных труб большого диаметра и поставка горизонтальных обсадных труб

Инвентаризация стальных труб большого диаметра и поставка горизонтальных обсадных труб | Трубка Арнтцена

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

  • Хром
  • Firefox
  • Internet Explorer Edge
  • Safari
Закрыть

Запасы стальных труб на складе

Инвентаризация обсадных труб

Доступно для отправки

Мы мельница.Прокатка нестандартных размеров - это то, чем мы занимаемся каждый день.

Не видите нужный размер? Свяжитесь с нами для получения дополнительной информации о нестандартных размерах.

Труба 30 "

Внешний диаметр 30 дюймов x 0,312 дюйма Ш x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,34 дюйма x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,375 дюйма x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,406 дюйма x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,438 дюйма x 20 футов 0 дюймов
НД 30 дюймов x.469 дюймов x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x 0,500 дюйма x 20 футов 0 дюймов
Внешний диаметр 30 дюймов, ширина 0,532 дюйма, ширина 20 футов 0 дюймов
Внешний диаметр 30 дюймов, ширина 0,563 дюйма, ширина 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,625 дюйма x 20 футов 0 дюймов
Внешний диаметр 30 дюймов x ширина 0,688 дюйма x 20 футов 0 дюймов

Труба 36 "

Внешний диаметр 36 дюймов x 0,312 дюйма Ш x 20 футов 0 дюймов
Внешний диаметр 36 дюймов x ширина 0,375 дюйма x 20 футов 0 дюймов
НД 36 дюймов x.406 дюймов x 20 футов 0 дюймов
Внешний диаметр 36 дюймов x ширина 0,438 дюйма x 20 футов 0 дюймов
36 дюймов OD x 0,469 дюйма x 20 футов 0 дюймов
Внешний диаметр 36 дюймов x 0,500 дюйма x 20 футов 0 дюймов
36 дюймов OD x 0,532 дюйма W x 20 футов 0 дюймов
Внешний диаметр 36 дюймов, ширина 0,563 дюйма, ширина 20 футов 0 дюймов
Внешний диаметр 36 дюймов x ширина 0,625 дюйма x 20 футов 0 дюймов
36 дюймов OD x 0,688 дюйма x 20 футов 0 дюймов
Внешний диаметр 36 дюймов, ширина 0,750 дюйма, ширина 20 футов 0 дюймов

Труба 42 "

Внешний диаметр 42 дюйма x.375 дюймов x 20 футов 0 дюймов
Внешний диаметр 42 дюйма x ширина 0,406 дюйма x 20 футов 0 дюймов
Внешний диаметр 42 дюйма x ширина 0,438 дюйма x 20 футов 0 дюймов
42 дюйма НД x 0,469 дюйма Ш x 20 футов 0 дюймов
42 дюйма OD x 0,500 W x 20 футов 0 дюймов
42 дюйма НД x 0,532 дюйма Ш x 20 футов 0 дюймов
42 дюйма НД x 0,563 дюйма Ш x 20 футов 0 дюймов
Внешний диаметр 42 дюйма x ширина 0,625 дюйма x 20 футов 0 дюймов
42 дюйма OD x 0,688 дюйма x 20 футов 0 дюймов
42 дюйма НД x 0,750 дюйма Ш x 20 футов 0 дюймов

Труба 48 "

48 дюймов OD x.375 дюймов x 20 футов 0 дюймов
Внешний диаметр 48 дюймов x ширина 0,406 дюйма x 20 футов 0 дюймов
Внешний диаметр 48 дюймов x ширина 0,438 дюйма x 20 футов 0 дюймов
48 дюймов OD x 0,469 дюйма x 20 футов 0 дюймов
48 дюймов OD x 0,500 W x 20 футов 0 дюймов
48 дюймов OD x 0,532 дюйма W x 20 футов 0 дюймов
48 дюймов OD x 0,563 дюйма x 20 футов 0 дюймов
Внешний диаметр 48 дюймов x ширина 0,625 дюйма x 20 футов 0 дюймов
48 дюймов OD x 0,688 дюйма x 20 футов 0 дюймов
48 дюймов OD x 0,750 дюйма x 20 футов 0 дюймов
48 дюймов OD x.812 дюймов x 20 футов 0 дюймов

Прокатные и сварные стальные трубы большого диаметра

Стальные трубы большого диаметра играют важную роль в транспортировке нефти и газа. Его часто используют для проектов трубопроводов на большие расстояния, так как он может нести больше жидкости и с большим расходом. Особенно в последние годы увеличивается использование стальных труб большого диаметра.

Когда мы говорим о трубе большого диаметра, это обычно относится к сварной трубе, такой как труба LSAW или труба SSAW; Более того, в некоторых случаях он также включает бесшовные трубы большого диаметра.

Следует отметить, что для трубопровода высокого давления предпочтительна бесшовная труба большого диаметра. Поскольку в сварном типе не предполагается, что бесшовные типы будут выдерживать большое давление (самым слабым местом сварной трубы является сварной шов на ней). Сварной шов может сломаться или потрескаться в любое время, поэтому люди ищут бесшовные большие трубы для различных вещей.

Сертификаты: API 5L PSL1, PSL2, API 5CT, ISO, CE, DIN, JIS трубы из углеродистой стали, масляные трубы, газовые трубы, трубы, стальные трубы, стальные трубы
1.OD: 219-3620 мм, WT: 6-30 мм;
2. Стандарт: API 5L PSL2
3. Материал: X52
4. График WT: СЧ20С, СЧ30, 40, 80, 160,
5. Технология: SAW
6. Обработка поверхности: FBE, 2PE / 3PE, 2PP / 3PP ИЛИ ПО ТРЕБОВАНИЮ
7. Тип упаковки: В связках с пластиковыми крышками, закрытые пластиковым тканым мешком, обвязанные ремнями. Стальной лентой или по вашему запросу.
8. Стальная труба. Обычная длина: 5,8 м для 20 футов, 11,8 м для 40 футов, возможна произвольная длина.

ХИМИЧЕСКОЕ РАЗЛОЖЕНИЕ (ЛИТЬЕ АНАЛИЗ),%
PSL Марка стали Состояние при поставке
C макс. PSL1 B (L245) R, N 0.28 - 1,20 0,030 0,030
X42 (L290) R, N 0,28 - 1,30 0,030
R, N 0,28 - 1,40 0,030 0,030
X52 (360) R, N 0,28 - 1,40 0,04 1,40 Х56 (390) П, № 0.28 - 1,40 0,030 0,030
X60 (415) R, N 0,28 - 1,40 0,030 0,030 L245R)
BN (L245N)
R, N 0,24 0,40 1,20 0,025 0,015
X42R (L290R)
X42N (L24 9015 9015 R)
X42N (L24 9015 9015
9015 R) 0.40 1,20 0,025 0,015
X46N (L320N) N 0,24 0,40 1,20 0,025 0,015 0,025 0,015 9015 N 0,40 1,20 0,025 0,015
X56N (L390N) N 0,24 0,40 1,20 0,025 9015 9015 9015 9015 9015 9015 9015 9015 0.24 0,40 1,20 0,025 0,015
Примечание: R: С прокаткой; N: нормализующий прокат, нормализующий формованный
МЕХАНИЧЕСКИЕ СВОЙСТВА
PSL Марка стали Предел текучести
Мин. (МПа)
Относительное удлинение
Прочность
Мин. (МПа)
Мин. (%) Энергия удара

Дж
Температура испытания
0ºC
PSL1 B (L245) 245 415 9015ER5 API 5
X42 (L290) 290 415 -
X46 (L320) 320 435 -
9015 9015
9015 9052 9052 L
X56 (L390) 390 490 -
X60 (L415 415 520 -
PLS2 BR (L245R)
BN (L290N)
245-450 415-760 AS PER
API 5L
AS PER
API 5L
X4290N ) 290-495 415-760
X46N (L320N) 320-525 435-760
X52N (L360N) 360-530
360-530 X56N (L390N) 390-545 490-760
X60N (L415N) 415-565 520-760

выше трубы большого диаметра 45 мм дюймов) и 508 мм (20 дюймов)
Как мы знаем, максимальные диаметры для труб ERW обычно составляют 457 мм 16 дюймов, поэтому мы можем сказать, что диаметры труб больше, чем этот наружный диаметр, как известно, у труб большого диаметра.

Для больших стальных труб LSAW и SSAW: от 508 мм 20 дюймов до 2540 мм 100 дюймов.

Под бесшовной трубой большого диаметра также понимается труба с диаметром более 16 дюймов или 20 дюймов. Поскольку трубы больше этих размеров не будут изготавливаться только горячей прокаткой, будет применен дополнительный процесс горячего расширения. Таким образом можно было увеличить диаметры труб за короткое время, с низкими затратами и высокой эффективностью, поэтому он стал современным способом производства больших бесшовных труб.

Горячее расширение
Процесс горячего расширения, также известный как процесс теплового расширения. Он заключается в нагреве трубы до температуры, близкой к температуре превращения, использовании метода угловой косой прокатки или метода горячей вытяжки для увеличения диаметра бесшовных труб.

1. Приложение
(1) Широко используется в бензиновой промышленности
(2) Водный транспорт
(3) Газовый транспорт
(4) Мебельное применение
(5) Мотоцикл
(6) Медицинское оборудование
(7) ) Спортивное оборудование
(8) Другое полевое строительство

Бесшовные трубы большого диаметра из нержавеющей стали ASTM A213 Tp309s
Цена FOB: 1800 долларов США / тонна
Мин.Минимальный заказ: 1 тонна

Тип: бесшовные
Метод: холоднотянутый
Материал: нержавеющая сталь

Бесшовные трубы из нержавеющей стали большого диаметра ASTM A213 TP304L
Цена FOB: 1500 долларов США / тонна мин. Минимальный заказ: 1 тонна

Тип: бесшовные
Метод: холоднотянутый
Материал: нержавеющая сталь

24 дюйма Sch50 A312 Труба из нержавеющей стали большого диаметра
Цена FOB: 1800 долларов США / тонна
мин. Заказ: 1 тонна

Тип: бесшовные / сварные
Техника: холоднотянутая
Материал: нержавеющая сталь

Большой диаметр 24 ″ A106 Gr.B бесшовная стальная труба из углеродистой стали
Цена на условиях FOB: 800–1600 долларов США / тонну
Мин. Заказ: 20 тонн

Тип: бесшовные
Метод: горячекатаный
Материал: углеродистая сталь

Большой диаметр 36 дюймов Стандарт API 5L Gr. B Бесшовная труба из углеродистой стали
Цена на условиях FOB: 500 долл. США / тонну
мин. Минимальный заказ: 1 тонна

Тип: бесшовные
Метод: горячекатаный прокат
Материал: углеродистая сталь

Обсадная труба для нефтяных скважин API 5CT большого диаметра
Цена на условиях FOB: 600 долларов США за тонну
мин.Заказ: 1 тонна

Температурная классификация: Трубопровод средней температуры
МПа Классификация: Трубопровод высокого давления
Материал: углеродистая сталь

Труба из углеродистой стали большого диаметра
Цена FOB: 490 долларов США / тонна
мин. Минимальный заказ: 5 тонн

Тип: бесшовные
Метод: горячекатаный
Материал: углеродистая сталь

Труба из углеродистой квадратной стали большого диаметра Q235B Китай Производство
Цена на условиях FOB: 450 долларов США / тонна
мин. Заказ: 5 тонн

Техника: горячекатаный
Обработка поверхности:
с покрытием Стандарты: ASTM A53-2007, GB / T 3094-2000, JIS G3466, En10219

Углеродистая сталь SSAW Труба LSAW
Цена FOB: 450 долларов США / Тонна
Мин.Заказ: 5 тонн

Тип: Сварной
Метод: SAW
Материал: Углеродистая сталь

Толстостенная сварная стальная труба LSAW большого диаметра, API 5L X52, X65m Psl2 Нефтепровод
Цена FOB: 480 долларов США за тонну
мин . Заказ: 5 тонн

Стандарт продукта: API 5L
Марка материала: B, X42, X46, X52, X56, X60, X65, X70, X80
Конец трубы: гладкий конец, скошенный, квадратный, рифленый, резьбовой

Буровая труба API 5dp P110 N80 L80
Цена FOB для Справки: US $ 650-1200 / Тонна
Мин.Заказ: 1 тонна

Сертификация: CE, API, ISO
Длина: 12,19-13,72 м
Использование: Бурение скважин

Свяжитесь сейчас Корзина для запросов

S135 5-дюймовые инструментальные соединения класса S Nc 50 API 5D / API 5dp Бурильная труба
Цена на условиях FOB: 800-1200 долларов США / тонну
мин. Заказ: 1 тонна

Сертификация: CE, API, ISO
Длина: 12,19-13,72 м
Применение: Добыча нефти

Продажа инструментальных соединений G105 класса G 5 дюймов Nc 50 API 5D / API 5dp Бурильная труба
Цена FOB: 800-1200 долларов США / тонну
мин.Заказ: 1 тонна

Сертификация: CE, API, ISO
Длина: 12,19-13,72 м
Использование: Добыча нефти

G105 Инструментальные соединения класса G 3 1/2 дюйма Nc 38 API 5D / API 5dp Цена на бурильную трубу
FOB : 600-1200 долларов США / тонна
мин. Заказ: 1 тонна

Сертификация: CE, API, ISO
Длина: 12,19-13,72 м
Применение: добыча нефти, уголь, бурение скважин

9-5 / 8 ″ L80 Premium Gas Psl 3 Обсадная труба
Цена FOB для Справки: 600 долларов США / тонну
мин.Минимальный заказ: 1 тонна

Температурная классификация: трубопровод для средних температур
МПа Классификация: трубопровод высокого давления
Материал: углеродистая сталь

Стальная труба A53 ERW LSAW для трубопроводной трубы
Цена FOB: 480 долл. США / тонна
мин. Минимальный заказ: 5 тонн

Тип: Сварной
Метод: SAW
Материал: углеродистая сталь

Фланцы большого диаметра 30 дюймов
Цена FOB: 100 долларов США / шт.
мин. Заказ: 1 шт.

Стандарт: ANSI, DIN, GB, JIS
Тип: Приварной фланец
Материал: углеродистая сталь, нержавеющая сталь и сплав инконель

Свяжитесь сейчас Корзина для запросов

DIN2395 500X500X12 мм Квадратные трубки большого диаметра из углеродистой стали для Строительство
Цена FOB: US $ 450-800 / Тонна
Мин.Заказ: 1 тонна

Температурная классификация: высокотемпературный трубопровод
МПа Классификация: трубопровод высокого давления
Материал: труба из углеродистой стали

Бесшовные стальные трубы большого диаметра

Дата: 2018-03-16 Вид: 2263 Тег: Большой диаметр Труба стальная бесшовная

Бесшовные стальные трубы большого диаметра - это трубы с наружным диаметром более 100 мм, толщиной стенки более 0,2 и внешним диаметром трубы, а также бесшовные стальные трубы большого диаметра прошиты стальными слитками или сплошными трубами, а затем горячекатаный, холоднокатаный или холоднокатаный.

В настоящее время китайские бесшовные стальные трубы большого диаметра производят в основном бесшовные стальные трубы большого диаметра. Горячекатаные, термически расширенные и горячекатаные бесшовные стальные трубы имеют толщину от 325 до 1220 мм и толщину 120 мм, и их можно использовать для теплового расширения бесшовных стальных труб, не относящихся к GB. Плавное расширение - это то, что мы часто называем тепловым расширением, когда плотность относительно низкая, но сталь сильно сжимается, или для расширения технологического процесса трубы меньшего размера используются методы наклона.В очень короткие сроки производство бесшовных труб для стального утолщения и нестандартных специальных типов времени, низкая стоимость, высокая эффективность производства, тенденция развития современной международной прокатной отрасли. Бесшовные стальные трубы большого калибра

холоднотянутые или холоднокатаные путем холодной штамповки, холодной прокатки и других стальных изделий, которые подвергаются холодной штамповке и термообработке без какой-либо прямой передачи. В состоянии горячей прокатки (ковки), состоянии высокой точности холодного волочения (прокатки), хорошем качестве поверхности, низкой шероховатости поверхности и высоких механических свойствах из-за оксидной поверхности холоднотянутой (прокатанной) стали состояние поставки не распространяется, Он подвергается сильному давлению и подвержен коррозии или ржавчине.Поэтому состояние холодного волочения (прокатки) стали предъявляет жесткие требования к упаковке и хранению. Как правило, его нужно хранить на складе и обращать внимание на банк контроля температуры и влажности.

Бесшовные стали большого диаметра подвергаются специальной термообработке после горячей прокатки или ковки. Они не доставляются сразу после охлаждения. Это состояние называется горячей прокаткой или ковкой, а температура окончательного охлаждения горячей прокатки (ковки) обычно составляет от 800 до 900 градусов.Обычно охлаждается естественным путем. Горячекатаное (кованое) состояние после нахождения на воздухе соответствует нормализации. Разница в том, что из-за прекращения высоких и низких температур при горячей прокатке (ковке), в отличие от нормализующего и жесткого нагрева с контролируемой температурой, микроструктура и механические свойства стали лучше, чем у стали. В настоящее время прокатку контролируют многие металлургические предприятия, так как температурный режим чистовой прокатки очень строгий. После принятия мер принудительного охлаждения измельчение зерна стали и транспортировка стали имеют более высокие механические свойства.Катанка горячекатаная превосходит обычную горячекатаную катанку. Правда в том, что горячекатаной (кованной) стали с контролируемой скруткой нет в состоянии поставки. Поверхность покрыта слоем оксида железа, который имеет определенную устойчивость к коррозии, хранению и строгим требованиям к холоду. Тянутые (катаные) стали средней стали поставляются в виде толстых стальных листов, которые можно хранить на открытых складских площадках или под соломенными крышами. Завод по производству бесшовных крупнокалиберных стальных труб проходит термообработку перед отжигом.Это состояние называется состоянием подачи отжига. Основная цель отжига - устранить дефекты, улучшить организацию и внутреннее напряжение, оставшееся до и после подготовки к операции, а также свойства тканей, легированная конструкционная сталь, конструкционная сталь с гарантированной закаливаемой способностью, сталь для холодного тигля, подшипниковая сталь, отожженная сталь, обычно используемая инструментальная сталь, пар турбинная лопатка из стали, корпус из жаропрочной нержавеющей стали, подача кабеля.

Труба из углеродистой стали | Омега Сталь

Omega Steel предлагает широкий ассортимент труб из углеродистой стали.Термин «труба из углеродистой стали» имеет довольно широкую область применения и может использоваться для описания широкого спектра металлических трубных изделий, основным легирующим элементом которых является углерод. Хотя многие из тех же принципов производства применимы как к трубам из углеродистой стали, так и к трубным изделиям из различных аналогичных сплавов, основное внимание в этом описании будет уделено процессу производства труб из мягкой углеродистой стали, обычно используемых для транспортировки нефти и газа, а также воды, конструкции применения, обсадные трубы общего назначения, сваи и механические компоненты.

Труба из углеродистой стали начинается с того, что поступает на трубный завод в виде заготовки (в основном, большой цельный стальной стержень) или бухты (представьте рулон туалетной бумаги, сделанный из стали). В зависимости от метода производства, используемого на комбинате, эти заготовки или рулоны будут обрабатываться для получения готового конечного продукта. Мы рассмотрим различные производственные методы, используемые для изготовления труб из углеродистой стали, но сначала давайте посмотрим, как именно сюда попала углеродистая сталь.

Процесс производства необработанной стали

Люди плавили железную руду с помощью процесса, называемого плавкой, в течение тысяч лет.Расплавленное или полурасплавленное железо можно ковать (ковать) или заливать в желаемую форму и давать ему остыть. Люди быстро обнаружили, что свойства готового продукта (прочность, пластичность, долговечность) можно контролировать разными способами; изменение времени и условий охлаждения или, например, добавление / удаление определенных сред. Углеродистая сталь была одной из таких популярных производных от сырого железа, полученного путем введения элементарного углерода в процесс плавки в виде древесного угля. Какой бы полезной ни была сталь, ее производство было трудоемким и трудоемким, что делало ее в целом плохим материалом для массового потребления.В середине 19 века был запатентован процесс Бессемера, в котором расплавленный чугун (который производится дешево и содержит примеси с высоким содержанием углерода, кремния и марганца) подвергается воздействию струи кислорода, который окисляет примеси, что упрощает их удаление из расплавленного металла. стали. Этот метод удаления лишних элементов был намного проще и дешевле, чем добавление легирующих элементов в железо, и напрямую повлиял на промышленную революцию и начало массового производства углеродистой стали. Сегодня технология изменилась, но те же основные принципы Бессемеровского процесса по-прежнему являются основой современного производства стали.

Современные сталелитейные заводы производят сталь путем плавления металлолома или добавления кокса (угольная пыль с удаленными углеводородами) в выплавленную железную руду. Расплавленный металл подвергается современной производной Бессемеровского процесса для удаления нежелательных элементов, затем добавляются другие желательные элементы (в зависимости от конечных желаемых свойств стали), а затем сталь отливается и охлаждается в зависимости от формы потребителей. желание. Как упоминалось ранее, в случае труб из углеродистой стали эти отливки обычно имеют форму рулонов или заготовок.

Пора сделать трубу

Заготовки и рулоны поставляются на трубный стан в готовом виде для изготовления труб из углеродистой стали. В зависимости от возможностей трубного завода и конечного использования конечного продукта, отливки будут формоваться в трубу с помощью четырех различных методов производства; бесшовные, контактная сварка сопротивлением (ERW), двойная сварка под флюсом (DSAW) или спиральная сварка.

Труба бесшовная из углеродистой стали

Бесшовные трубы из углеродистой стали, как следует из названия, не имеют продольного сварного шва.По сути, это один сплошной однородный кусок стали. Сплошную заготовку просто нагревают, а затем растягивают через серию оправок до тех пор, пока труба не достигнет желаемого диаметра и толщины стенки. Обычно бесшовную трубу из углеродистой стали диаметром четырнадцать дюймов и более катят из кожухов, которые увеличивают диаметр и уменьшают стенку до тех пор, пока не будут достигнуты желаемые размеры. Размеры менее четырнадцати дюймов в диаметре обычно уменьшаются при растяжении, за счет чего диаметр постепенно уменьшается, а стенка относительно увеличивается с помощью ряда валков.Существует также процесс холодной штамповки для производства бесшовных труб, но такие производственные процессы обычно используются для различных сплавов. Из-за отсутствия шва бесшовные трубы из углеродистой стали обычно используются в системах с высоким давлением. Общие бесшовные спецификации включают в себя; API5LB, A106, A333

Электросварка сопротивлением (ВПВ)

Первые производители труб из углеродистой стали использовали метод производства, называемый стыковой сваркой. Процесс стыковой сварки был довольно элементарным: он просто скатывал кусок нагретой стальной пластины в трубчатую форму и создавал продольный сварной шов за счет сжатия и прямого нагрева.В 1922 году компания Fetz Moon Tube Company создала первую линию непрерывной сварки, где с помощью свернутых рулонов стали (опять же, представьте рулон туалетной бумаги, сделанный из стали) можно было разматывать, выравнивать и непрерывно подавать вниз по линии рулонов, которые медленно изгибались. стали в конечном итоге придать форму до точки, где концы можно было сваривать встык. Когда завод подходил к концу рулона, они могли просто приварить его к началу следующего рулона с небольшими перерывами в производстве. Поскольку промышленность требовала более жестких допусков и лучших сварных швов, непрерывный процесс стыковой сварки уступил место контактной сварке сопротивлением (ERW).ERW очень похож на процесс непрерывной сварки в том, что рулоны стали выравниваются и подаются по линии формующих валков, но на этом сходство заканчивается. В процессе ВПВ развернутые катушки (скелп) не нагреваются, а продольный шов создается за счет электрического тока. Затем сварной шов проверяется электронным способом на наличие дефектов, нормализуется, чтобы сохранить согласованность с остальной частью стали, и охлаждается. На этом этапе трубы иногда изменяют размер, а затем разрезают, покрывают или испытывают на соответствие требуемым спецификациям.Труба ERW обычно выдерживает гораздо более жесткие допуски и сохраняет прочность поверхности и стенок намного лучше, чем бесшовные трубы из углеродистой стали. Общие спецификации ВПВ включают; API5LB, A53 и A500

Двойная дуговая сварка под флюсом (DSAW)

Процесс двойной дуговой сварки под флюсом (DSAW) аналогичен процессу ERW в том, что рулоны углеродистой стали разворачиваются в непрерывную ленту. Поскольку метод изготовления DSAW обычно используется для труб большего диаметра, метод профилирования скелпа прокаткой аналогичен, но не в точности, как метод ERW.Труба DSAW, как правило, прокатывается либо пирамидально (три наклонных валка с наружным диаметром в форме пирамиды образуют трубу), либо прокатывается с использованием процесса UOE (скелп сначала подвергается U-образному прессу, а затем O-образному прессу) . Наиболее заметным различием между трубами из углеродистой стали ERW и DSAW является продольный сварной шов. Дуговая сварка DSAW погружается во флюсовую среду, чтобы предохранить сварной шов от воздействия окружающей среды. Кроме того, как внешний, так и внутренний диаметр трубы свариваются, как правило, в разное время, создавая ситуацию, когда один сварной шов поглощает другой, создавая более качественный сварной шов.Трубу из углеродистой стали DSAW легко отличить благодаря хорошо заметному и стабильному сварному шву по внутреннему и внешнему диаметру. Общие спецификации DSAW включают: API5l, A252 и A139.

Спиральный сварной шов

Самым заметным способом изготовления труб из углеродистой стали является спиральная сварка. В этом процессе сварной шов создается точно так же, как и при DSAW, только сварной шов приобретает спиральный или спиральный вид из-за способа прокатки скелпа. Как и в случае с процессами ERW и DSAW, непрерывная лента скелпа выравнивается и проходит через серию рулонов для формирования.В случае процесса спиральной сварки типичным является простой трехвалковый изгиб, который обеспечивает более быстрый, эффективный и менее затратный производственный процесс. Процесс спиральной сварки также позволяет стану производить прокатку гораздо более широкого диапазона размеров, чем на станах DSAW или ERW. Кроме того, благодаря своей осевой симметрии труба из углеродистой стали со спиральным сварным швом обладает неотъемлемой способностью сохранять прямолинейность. Общие спецификации спирального шва включают: API5LB и A252. Свяжитесь с нами для вашего следующего проекта труб из углеродистой стали.

Мэннинг, К.П. и Фрухан, Р.Дж. Новые технологии для производства стали. JOM (53) 10.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
