Выбираем материал для теплоизоляции труб отопления: критерии выбора, разновидности материалов

Теплоизоляция труб отопления – вещь не только полезная, но и необходимая. В холодное время года важность изоляции труб обусловлена как фактором предотвращения теплопотерь при прохождении теплоносителя по трубам, так и повышением эффективности обогрева помещений.

Правильное утепление труб, по которым горячая вода циркулирует от котельной к потребителю, обеспечивает:

• во-первых, экономию средств на затратах по приобретению энергоносителя;
• во-вторых, более эффективное поддержание стабильной температуры в обогреваемых помещениях;
• в-третьих, продление срока службы самих труб, так как теплоизолятор надежно защищает трубопровод от коррозии, образования конденсата, разрыва в случае сильного промерзания и быстрого оттаивания воды и т. д.

Теплоизоляция должна быть обеспечена трубам отопления независимо от того материала, из которого они изготовлены.

• Стальные;
• полиэтиленовые;
• металлополимерные;
• стеклопластиковые;
• поливинилхлоридные или другие трубы –

обязательно подлежат изоляции и утеплению.

Поскольку на сегодня имеются разнообразные материалы, которые можно использовать в качестве изоляции для труб отопления, рассмотрим главные критерии, которыми стоит руководствоваться при выборе теплоизоляции для трубопровода.

Специалисты рекомендуют при выборе изоляции для труб отопления в первую очередь обратить внимание на такие параметры:

Диаметр трубопровода – в зависимости от того насколько велик или мал диаметр трубы, по которой движется горячая вода, можно выбрать в качестве утеплителя:

жесткий цилиндр либо полуцилиндр – подойдут для труб небольшого диаметра;

мягкий утеплитель, чаще всего продаваемый в рулонах, – для труб любого диаметра, в том числе, среднего (102 – 406 мм) и большого (более 406 мм).

1. Условия эксплуатации.
2. Требования к эффективности.
3. Максимальная температура нагрева теплоносителя и т. п.

Это поможет подойти к выбору материала для изоляции более осознанно и грамотно.

Разновидности материалов для теплоизоляции труб отопления

Для теплоизоляции труб обычно используют такие виды материалов:

1. Минеральная вата (или минвата) – волокнистый материал, получаемый в результате специальной обработки горных пород, металлошлаков, стекла; выпускается в виде мягких рулонных матов или плит. Из положительных качеств – термо- и химическая стойкость, нетоксичность, водонепроницаемость, доступность по цене.
2. Стекловата (или стекловолокно) – одна из разновидностей минваты; изготавливается из песка, соды, доломита, известняка, буры, стеклобоя; выпускается в виде мягких, полужестких или жестких плит. Этот материал устойчив к вибрациям, био- и химвоздействиям, имеет долгий срок службы. Единственным отрицательным моментом является низкая плотность стекловаты, что ограничивает ее применение для трубопроводов с высокой (более 180 град. ) температурой нагревания.

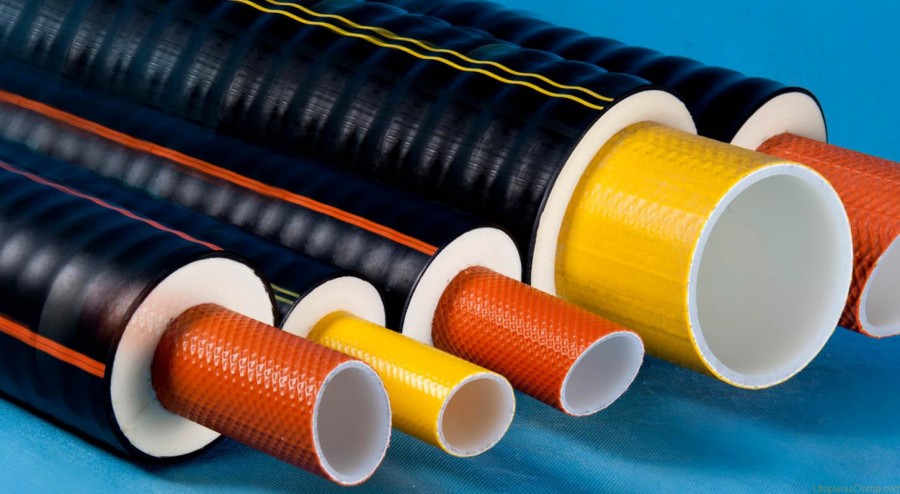

3. Пенополиуретан (ППУ) – ячеистый материал, получаемый в результате вспенивания специально составленной жидкой композиции, и на 98% состоящий из газовой фазы. Изоляция выполняется по технологии «труба в трубе», благодаря чему обеспечивается дополнительная жесткость конструкции. Пенополиуретановые изоляции экологичны и безопасны, устойчивы к гниению, механическим воздействиям, химикатам и колебаниям температур. Однако, именно благодаря своим плюсам, такая изоляция имеет довольно высокую ценовую категорию и доступна далеко не всем потребителям.
4. Другие вспененные материалы – полиэтилен, каучук, пенополистирол, стекло. Имеют довольно хорошие эксплуатационные качества, экономичны и выпускаются в различных формах, что позволяет с легкостью каждому подобрать для труб отопления оптимальный вариант изоляции.
5. Большую популярность в последнее время приобретает специальная теплоизоляционная краска. Нанесение ее толщиной всего 2 мм позволяет получить такую теплоизоляцию труб, какую дают несколько слоев минваты или ППУ. Теплоизоляционная краска так же безопасна и надежна, как и другие изоляционные материалы, но более удобна в нанесении, что позволяет не пропускать даже самые труднодоступные для изоляции места.

Зная, какие виды материалов можно использовать для изоляции труб отопления, их особенности, положительные и отрицательные стороны, а также критерии выбора изоляции, Вы гарантированно сможете сделать правильный выбор!

Почему трубы в полу нужно изолировать

В этой статье Вы узнаете, почему трубы в полу нужно изолировать, и в каком нормативном документе это можно прочитать?

О том, что нужно ли изолировать систему отопления квартиры в новостройке интересует всех тех, кто планирует выполнять систему отопления напольного типа и тех, кто купил квартиру в новостройке, а застройщик изоляцию на трубы не установил.

Отопление – это высокотемпературный теплоноситель и если трубы не изолировать то:

1. Будет теряться температура по длине трубы. Труба будет отдавать тепло и нагревать плиту перекрытия, если их не изолировать, а в радиатор будет поступать более низкая температура, и как следствие в помещении будет прохладно.
2. Неизолированная труба будет греть стяжку, и при низких температурах на улице будет достигать своих максимальных значений 80-85⁰С – будет греть стяжку, что приведет к её растрескиванию и порче напольного покрытия – паркета, ламинита, плитки.
3. В местах температурных швов трубопровод будет подвергаться дополнительной нагрузке и деформации.

Автоматически возникает вопрос о том, почему трубы отопления нельзя оставить без изоляции, как например трубы теплого пола?

В загородном строительстве наряду с отоплением выполняют водяные теплые полы, как самостоятельное или дополнительное отопление. Трубопроводы теплого пола укладывают на специальную изоляцию и без всякой изоляции потому, что температура воды/теплоносителя в системе теплых полов не превышает 40⁰С ^– 45⁰С. При такой температуре стяжка не перегревается, а наоборот равномерно прогревается и отдает тепло в помещение.

Если мы говорим о горячем водоснабжении, то изоляция необходима для сохранения температуры горячей воды, а для холодного водоснабжения теплоизоляция защищает от излишка конденсата.

Поэтому изоляция необходима для всех трубопроводов, проложенных в полу.

Если высота планируемой стяжки 10 сантиметров и более, то трубы можно прокладывать в специализированной гофрированной трубе – гофре. Гофра выполняет защитную функцию трубопровода и изоляция только в меньшей степени, поэтому если стяжка 10 сантиметров, то в качестве защитного слоя и изоляции может использоваться гофра.

Гофра может быть цветной – красного и синего цвета для удобства определения подающего и обратного трубопровода, а может быть черного цвета в зависимости от производителей и от принятого решения в проекте системы отопления квартиры.

Есть Управляющие компании, которые разрешают укладку труб отопления и в гофре и в изоляции одновременно. Такой вариант укладки труб удобен тем, что получается двойная защита труб и двойная изоляция, в этом случае допустима заливка стяжки пола не более 7 сантиметров. Это целесообразно с точки зрения экономических соображений – заливка меньшим объемом цемента, то есть существенно дешевле установить гофру и изоляцию на трубы и сделать меньше стяжку меньше на три сантиметра по всей квартире или дому.

Нормативная документация по укладке труб в полу в изоляции – СП 41-102-98.



Необходимость укладки труб в изоляцию записана у каждого производителя металлополимерных трубопроводов и в строительных правилах СП 41-102-98



В разделе №5 о монтаже металлополимерных трубопроводов в пункте 5.6 записано, что на трубопроводы устанавливается изоляция. В этом же пункте указано, что минимальная высота заливки стяжкой над трубопроводом должна быть не менее 3 сантиметров.



В случае прохода труб под деформационными швами их прокладывают в защитной оболочке длинной не менее 1 метра.



В данной статье мы постарались разобрать и ответить на вопросы о том, для чего нужна изоляция трубопровода и какой нормативный источник это подтверждает.



Изолировать или не изолировать трубы (радиаторы горячей воды)

Я живу в доме, которому более 145 лет, в Нью-Джерси. У меня 2 котла в неутепленном подвале с 5 зонами плюс косвенный водонагреватель, 4 зоны – радиаторы горячей воды и 1 – лучистый теплый пол. В доме около 14 больших чугунных радиаторов, то есть много труб, проходящих по всему подвалу разных размеров и материалов (в основном медные, а также черные трубы, оцинкованные?) Причина, по которой я упоминаю все зоны, заключается в том, что каждая из них имеет свой собственный насос и другой участок труб, чтобы проиллюстрировать, о каком количестве меди мы говорим. Ни одна из труб не изолирована, когда-то на них был асбест, но он был удален несколько лет назад, когда система была модернизирована с 1 жидкотопливного котла на 2 природного газа. Кроме того, в жару подвал является самым теплым местом в доме.

Я получаю неоднозначные ответы о том, стоит ли утеплять трубы и вообще хорошая ли это идея. Мне сказали, что он высушивает подвал от влаги и предотвращает попадание плесени и горячего воздуха в остальную часть дома. Хотя я не верю в теорию горячего воздуха для обогрева дома, может быть, нужен фактор сушки??? Но если это так, это не кажется лучшим способом сделать это, или это так? Неужели я теряю так много тепла через все эти трубы, идущие по всему подвалу?

И если мне их надо обернуть, то чем?
Пена против стекловолокна?
Является ли еще один рентабельным? Лучше? Стоит стоимость?
Является ли покупка этого материала в крупных магазинах лучшим способом или у поставщиков сантехники есть лучшие / более дешевые альтернативы?

Заранее спасибо за любой совет.

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка сведений о конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.

Начать бесплатную пробную версию

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 28 октября
• 14 октября
• 30 сентября

Руководство по продукту Посмотреть больше

• Спонсор

  26 октября
• 20 октября

• Спонсор

  12 октября

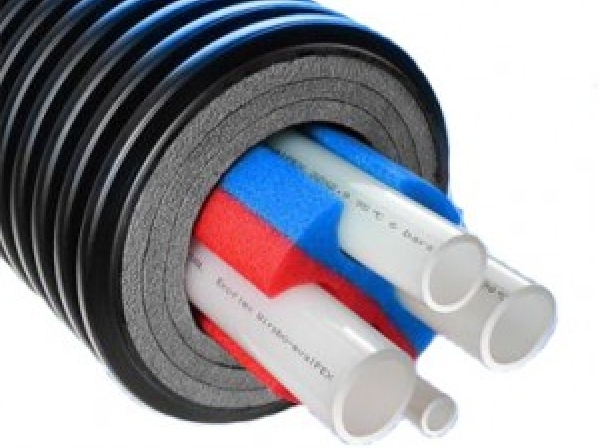

Предварительно изолированные трубы для тепло- и водораспределения
