Обвязка свайного фундамента профильной трубой: технология, когда используется

Обвязка свай профильной трубой применяется для усиления свайного фундамента, придания конструкции устойчивости и пространственной жесткости. Профтруба, объединяющая опорные столбы по контуру основания, принимает на себя основную нагрузку от постройки и равномерно распределяет ее между свайными опорами. Таким образом обвязка свай трубой позволяет создать единую конструкцию с высокой несущей способностью.

Когда применяется этот способ

Способ обвязки профильной трубой используется для усиления фундаментов как на винтовых, так и на железобетонных сваях. Опорные элементы, заглубленные в грунт, обладают устойчивостью и способны выдерживать серьезные нагрузки. Однако в некоторых случаях необходимо повысить надежность свайного основания.

Обвязка свайных фундаментов нужна, если:

• Строительство ведется на участке с нестабильным грунтом, влажной пучинистой или рыхлой почвой.
• Опорные столбы выступают над поверхностью земли на 80 см и более. Такие основания чаще всего проектируются на участках со сложным рельефом, склонами и перепадами по высоте.
• При возведении дома планируется в дальнейшем пристроить второй этаж или мансарду.
• Изначально неправильно было рассчитано количество свай и поэтому фундамент нуждается в упрочнении.
• Планируется сделать подвальное помещение или техническое подполье и для этого увеличивается высота цоколя.

Плюсы и минусы технологии

К преимуществам применения профильного проката для обвязки свайных опор можно отнести:

• Удобный и простой монтаж. Профильная труба из конструкционной стали хорошо поддается резке и сваривается без ограничений.
• Способность выдерживать значительные вертикальные нагрузки. За счет наличия ребер жесткости трубы с квадратным и прямоугольным сечением отличаются большой устойчивостью к деформации.
• Небольшую массу обвязки из профтрубы. Полые трубы с профильным сечением имеют небольшой вес при большой прочности и стойкости к внешним воздействиям.
• Большой выбор типоразмеров. Профильные трубы выпускаются с размерами от 25х50 мм до 200х400 мм при толщине стенки от 1,5 до 12,0 мм. Большой ассортимент стальных труб позволяет спроектировать фундамент для строительства дома на участках со сложным рельефом и проблемным грунтом.

Однако не стоит забывать и о недостатках этой технологии:

• Стальные трубы подвержены коррозии. Для защиты металла от негативных внешних воздействий, поверхность покрывают составами на основе битума.
• Необходимость регулярного обслуживания. Раз в несколько лет придется обновлять защитное покрытие.
• Сварные соединения являются слабым элементом конструкции. Для выполнения сварочных работ необходимо привлечь профессионалов.

Подготовка к работе

Выбирая профильную трубу для обвязки свай нужно обращать внимание на размер сечения и толщину стенки.

Чаще всего для монтажа конструкции используются трубы следующих типоразмеров:

• 40x20x1,5;
• 40x20x2;
• 60x30x1,5;
• 60x30x2;
• 60x30x3;
• 60x60x2;
• 60x60x3;
• 80x80x2;
• 80x80x3.

Чем больше планируемая нагрузка на основание, тем больше должен быть размер сечения и толщины стенки трубы.

Описание процесса обвязки

Монтаж обвязочного пояса нужно сделать как можно быстрее после установки опор. Это связано с тем, что сваи, установленные по разметке, могут сместиться, особенно на нестабильных грунтах.

Монтажные работы выполняются в следующем порядке:

1. Верхние концы свай обрезают по уровню на проектной высоте.
2. На опоры надевают оголовки и закрепляют их.
3. Собирают из профтруб единую конструкцию. Сборку и сварку элементов выполняют на земле.
4. Обвязочный пояс крепится к оголовкам с помощью болтов и заклепок.
5. Сварные швы зачищают, на поверхность металла наносят защитное покрытие.

Поскольку угловые соединения в обвязке являются самым слабым местом конструкции, сварка элементов выполняется внахлест. Существует еще один способ стыковки, когда концы профтруб обрезают под углом 45 градусов, сваривают, после чего укрепляют с помощью косого уголка на болтовом соединении. Независимо от способа монтажа, места стыковки зачищают и покрывают антикоррозионным составом.

Обвязывать свайное основание можно по двум схемам:

1. Профтруба укладывается на оголовки по периметру фундамента. Этот способ используется для усиления оснований из ж/б свай.
2. В дополнение к обвязке по периметру фундамента, опорные столбы соединяются друг с другом с помощью диагональных связей. Внешний периметр укрепляют несколькими рядами профтрубы, которые монтируются ниже оголовков. С помощью такой схемы монтажа обвязки усиливают конструкции свайных фундаментов.

Преимущество второго способа монтажа — балки могут использоваться в качестве основы для декоративного цоколя.

Заключение

Обвязка профильной трубой позволяет обеспечить устойчивость и надежность свайных фундаментов на склонах и на участках с проблемным грунтом. Обвязочный пояс имеет небольшой вес и не создает чрезмерной нагрузки на основание, поэтому не потребуется увеличивать количество опорных столбов.

Фундамент из асбестоцементных труб

Содержание

• Устройство фундамента из асбоцементных труб
• Устройство фундамента на асбестоцементных трубах своими руками
  • Изготавливаем сваи из асбестоцементной трубы
  • Заливка асбестоцементных опор бетоном
  • Ростверк или каркас, что использовать
• Заключение

Первоначально асбестоцементные трубы достаточно ограниченно использовались в частном домостроительстве. Во-первых, трубы из асбеста отпугивали народ мифами о канцерогенности материала, а во-вторых, опыта использования в обустройстве фундамента на таком типе материала было немного. Сегодня столбчатый фундамент из асбестоцементных труб можно назвать удачным компромиссом между низкой стоимостью и высокой стойкостью к влаге и нагрузке. Еще одним неоспоримым достоинством является то, что изготавливается столбчатый фундамент из асбестовых труб своими руками намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погруженной в пробуренную скважину в грунте. Свайный фундамент на асбоцементных опорах ценят, прежде всего, за такие моменты:

• Скорость изготовления такого фундамента намного выше, а трудоемкость значительно ниже любых других буронабивных опор, в том числе свай ТИСЭ, каркасных заливных свай, уступая в этом показателе только дорогим винтовым и железобетонным вариантам;
• Высокая стойкость асбестоцементной основы труб к любой влаге, при этом не происходит потери прочности свайной опоры, деградации материала, коррозии;
• На сваях из асбестоцементных труб можно поднять цоколь здания на высоту в 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в ряде случаев для свайных конструкций другого типа.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбоцементной трубы нельзя назвать идеальной. Ее можно легко и быстро собрать и построить в течение двух дней, при наличии бетономешалки, ручного бура для сверления скважин, болгарки, сварочного аппарата, бетонного раствора и заготовленной стальной арматуры толщиной 8 мм. Прежде чем приступать к изготовлению подобного фундамента, необходимо обратить внимание на его недостатки:

• Прочность асбестоцементных опор фундамента относительно невелика. Жесткости и несущей способности свайных элементов достаточно для постройки каркасного, бревенчатого или газобетонного здания при условии, что строительство выполняется на плотных и тяжелых грунтах;
• Буровые работы необходимо выполнять на глубину не менее 150-180 см, из-за небольшой прочности свай приходится бурить большое количество скважин, причем практически всю работу выполнять ручным буром;
• В отличие от своих конкурентов – заливных свай ТИСЭ, асбоцементные сваи не обладают «якорным» свойством, поэтому при нарушениях технологии изготовления фундамента возможны случаи выдавливания опор пучинистыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке участка и разметке мест под бурение скважин необходимо определиться с точным количеством требуемых асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используются асбестоцементные трубы диаметром проходного сечения в 100 или 150 мм. Намного реже применяется труба в 200 мм. В основном она применяется в тех случаях, когда необходимо выполнить ремонт асбестовой трубы столбчатого фундамента. Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного бура. Диаметр скважины должен быть минимум на 10 мм больше, чем наружный диаметр асбестоцементной опоры.

Например, для «сотки» — асбестоцементной трубы в 100 мм, наружный диаметр для марки «БНТ» составит 118 мм, а для более распространенной «ВТ» – 122 мм. Соответственно, диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен составить 170 и 180 мм. Данный зазор указан для глубины в 150 см, если бурение будет выполняться на два и более метров, величину зазора необходимо увеличить еще на 30%.

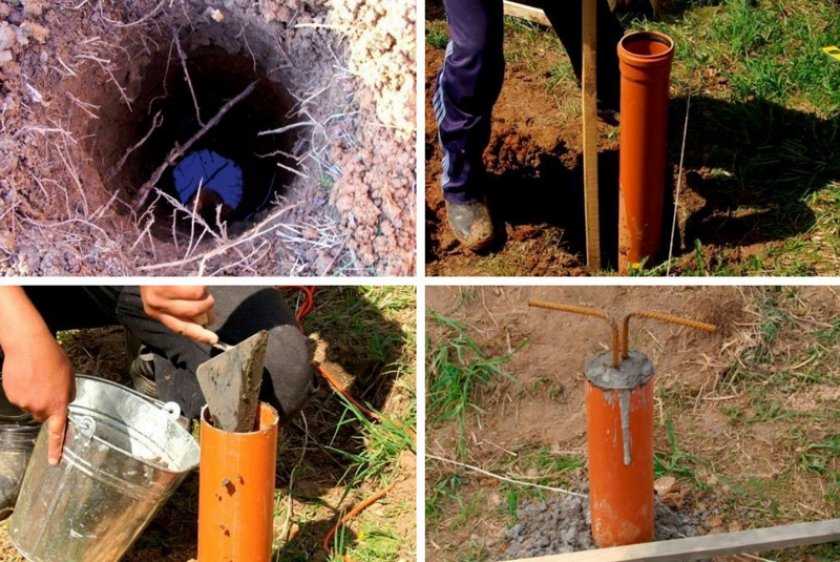

После того, как пробита скважина необходимого диаметра и глубины, на дно необходимо отсыпать смесь из песка и отсева, чтобы образовалась подушка толщиной не менее 10 см. Это позволит скомпенсировать усадку бетонной смеси внутри асбестоцементной трубы.

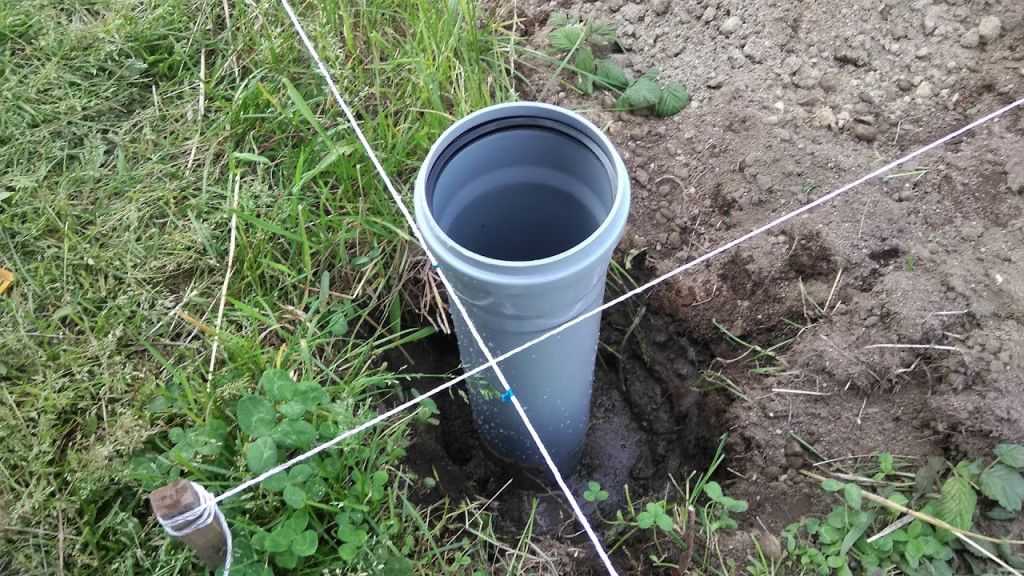

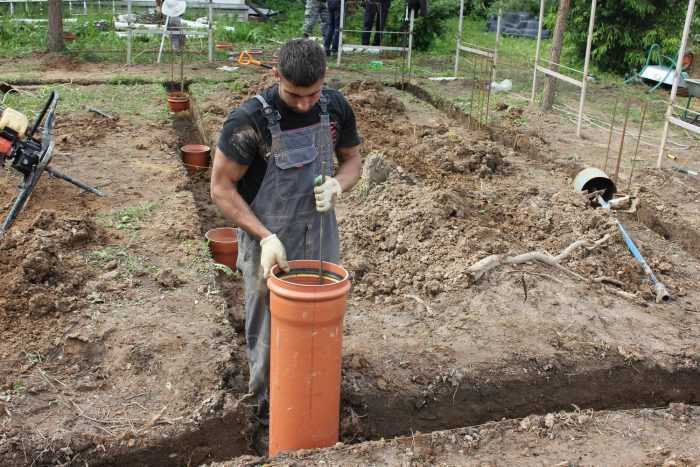

Перед установкой асбестоцементной трубы рекомендуется наружную поверхность обработать битумной мастикой, независимо от уровня грунтовых вод. Далее устанавливаем трубу в полость скважины и заливаем вовнутрь небольшое количество раствора, не более 2-3 литров. После заливки легонько приподнимем трубу и несколько раз осадим ее, чтобы добиться выравнивания залитого слоя раствора по поверхности подушки, как на видео:

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и по вертикали, после чего фиксируем трубы с помощью деревянных реек. Вовнутрь каждой асбестоцементной трубы закладываем пакет из трех десятимиллиметровых прутьев арматуры. Каждый прут должен быть равноудален от стенок трубы и других прутьев.

Заливка асбестоцементных опор бетоном

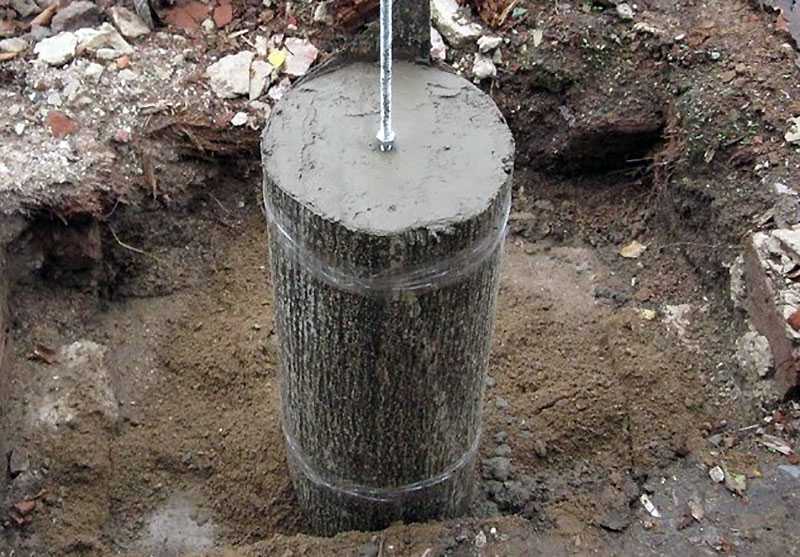

Наиболее ответственный этап в построении фундамента – это заливка бетоном внутреннего пространства трубы. Бетонный раствор готовят из цемента марки 300, песка и мелкого гравия или отсева, предварительно промытого водой. Консистенция раствора должна быть таковой, чтобы смесь, залитая в воронку с размером горлышка в 50 мм, свободно протекала без образования пробок.

В зависимости от диаметра опоры и глубины, на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просаживают тонким прутом в течение 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками скважины необходимо заделать остатками раствора, чтобы избежать подтекания дождевой воды внутрь. Это существенно увеличит срок службы опорных элементов. Верхний торец опоры по мере отвердевания бетона и его усадки может менять свое положение. Окончательное выравнивание торцов асбестоцементных столбиков можно выполнять не ранее, чем через две недели после заливки свай. Если работы выполняются в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы уменьшить потери влаги на испарение и избежать растрескивания бетона.

Ростверк или каркас, что использовать

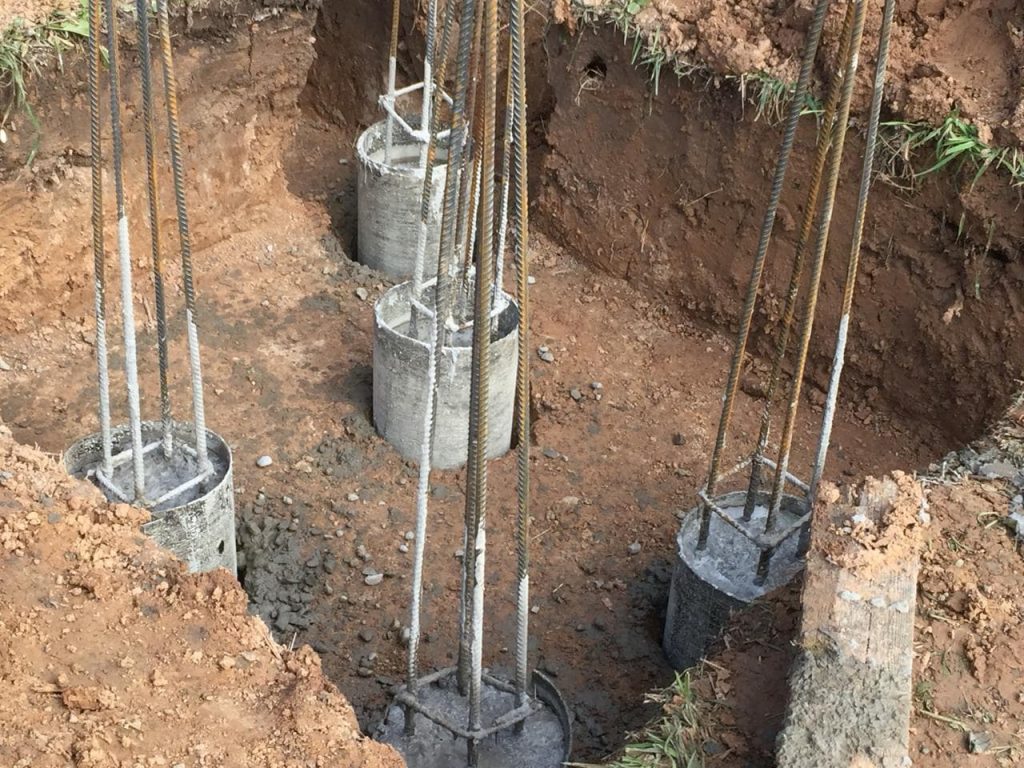

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк. Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не поддаются коррозии, даже при длительном нахождении в воде. Но материал обладает щелочной реакцией, поэтому при установке в кислых почвах гладкая наружная поверхность трубы может превращаться в изъеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избегать проблем подобного рода, в районе перехода наружной части сваи в грунт обязательно выполняется отсыпка из песка. Любые другие смеси для этих целей использовать не рекомендуется. В таких условиях свайный фундамент свободно может простоять 30-40 лет.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Что такое укладка труб и каковы ее преимущества?

---

28 декабря 2015 г.

Популярность и применение трубных свай стремительно растут с конца 1980-х годов. Серия исчерпывающих испытаний смогла продемонстрировать, насколько эффективна установка трубных свай в несущей способности, и, таким образом, использование трубных свай в гражданском строительстве резко возросло. Если ваша отрасль связана с большими нагрузками или глубокими конструкциями фундамента, вам необходимо знать о забивке труб. В этом обзоре объясняются основы того, как работают сваи, и как их можно оптимизировать для достижения наилучших результатов в гражданском строительстве и глубоких фундаментах.

Основы

Трубчатые сваи — это простой и понятный тип свай. Предварительно построенная конструкция из стальных труб забивается в землю, как правило, с помощью больших ударных молотов. Сваи остаются на месте в основном за счет трения с грунтом. Конструкции свай будут варьироваться в зависимости от состояния грунта и ожидаемой поддержки, что позволяет адаптировать свайные системы к любым конкретным потребностям. Поскольку они сделаны из стали, они могут выдерживать очень большие нагрузки, а правильно подобранная сталь может сделать их практически невосприимчивыми к условиям окружающей среды. Различные варианты также позволяют клиентам получить наиболее эффективные материалы для любых трубных свай.

Типы трубчатых свай

Несмотря на то, что все различные методы установки свай предполагают забивку труб, различные грунтовые условия и структурные потребности лучше подходят для различных типов трубчатых свай. Вот обзор некоторых из наиболее распространенных:

• Unplugged Open-Ended — Эти трубы полностью открыты. После установки уровень грунта внутри и снаружи трубы должен быть одинаковым. Они передают свою нагрузку на почву преимущественно за счет трения.
• Заглушка Открытая – Имеют заглушку на нижнем конце трубы. Это приводит к тому, что почва внутри трубы оказывается на точное количество ниже, чем снаружи трубы.
• Нижняя плита — это одна из двух обычных забитых свай. В этом случае к нижнему концу приваривается стальная пластина. Пластина предназначена для создания сжатия и увеличения трения для уменьшения скольжения. Они используются на каменистой местности, где между камнем и сваей существует минимальный слой почвы.
• Стальная труба с каменным башмаком — это другая распространенная заглушка. Скальные башмаки выполняют ту же функцию, что и стальные пластины, но они используются, когда свая вступает в непосредственный контакт с поверхностью скалы. Снаряженная обувь должна выдерживать всю нагрузку и предотвращать скольжение по каменистой поверхности.
• Трубная свая Franki – Сваи Franki предназначены для постоянного использования. Они забиты влажным бетонным наполнителем и выдерживают гораздо более сильные ударные нагрузки, чем их аналоги.

Сваи без труб

Чтобы по-настоящему понять сваи из труб, полезно узнать больше об их альтернативных методах. Большинство свай бетонные или стальные, хотя в некоторых случаях используется и древесина. Бетонные сваи, как правило, сплошные, и забивка их в грунт может вызвать большие смещения и вибрации. В других случаях почву выкапывают, чтобы можно было залить цемент. Самый большой контраст, который это создает со стальными трубами, заключается в основаниях, которые могут их удерживать.

Нетрубчатые стальные сваи обычно состоят из ряда Н-образных балок. Эти структуры применимы во многих из одних и тех же условий, поэтому самая большая разница между ними заключается в стоимости. Трубчатые сваи чаще используются в опорах колонн, где Н-образные рамы преобладают в полностью стальных конструкциях, таких как нефтяные платформы.

Общие преимущества

Для любой конструкции, которая должна выдерживать большие нагрузки, абсолютно необходим глубокий фундамент. Создание правильной структурной опоры для глубоких фундаментов имеет множество вариантов, но сваи из стальных труб являются наиболее гибкими. Поскольку они могут быть адаптированы к точным характеристикам нагрузки, затраты также могут быть сведены к минимуму. Трубчатые сваи предотвратят дополнительные расходы на структурную поддержку, их легче и дешевле возводить, и их можно осмотреть и проверить на безопасность перед установкой. Их также легче всего добавить после строительства, и они имеют одни из самых низких затрат на замену, поскольку они не подвержены растрескиванию в процессе вождения.

Трубчатые сваи зарекомендовали себя как один из лучших вариантов, которые промышленность может предложить для поддержки тяжелых грузов, когда условия позволяют их использовать. При надлежащем экспертном руководстве клиенты могут получить эти вспомогательные системы, полностью оптимизированные с точки зрения затрат и безопасности. STI Group предоставляет лучшие материалы, проектировщиков и забивщиков свай и тесно сотрудничает с клиентами на каждом этапе пути, чтобы гарантировать, что они получат наилучшие результаты от закладки трубных свай или другого глубокого фундамента.




:

Что такое укладка труб? (с картинками)

`;

Промышленность

Факт проверен

Б. Тернер
Дата последнего изменения: 27 октября 2022 г.

Трубные сваи — это конструкционный строительный материал, используемый для поддержки и стабилизации фундамента здания. Когда грунт под зданием рыхлый, он может не обладать достаточной прочностью, чтобы сохранить устойчивость здания с течением времени. Сваи из труб можно использовать для распределения веса здания глубже в землю, где грунт часто более плотно утрамбован. Трубчатые сваи также используются для поддержки исключительно больших или тяжелых зданий, где даже стандартный грунт не может обеспечить достаточную поддержку. Наконец, может потребоваться установка трубных свай, когда площадь земли слишком мала для размещения широких нижних колонтитулов или фундаментов, что вынуждает здания копать глубже для достижения достаточной устойчивости грунта.

Большинство форм трубных свай состоят из стальных труб для тяжелых условий эксплуатации, которые часто оцинкованы цинком для повышения влагостойкости и коррозионной стойкости. Когда требуется только стандартный уровень поддержки, часто используется труба с открытым концом. Если требуется дополнительная опора, эти трубы могут быть закрыты стальными пластинами для формирования свай с закрытыми концами. Затем монтажники могут заполнить трубу бетоном и арматурой, чтобы добавить дополнительную прочность и устойчивость.

Сваи забиваются в землю с помощью больших машин, известных как копры. Эти машины содержат гидравлические системы, которые прилагают чрезвычайно большое усилие для забивания свай в землю. Забивая сваи непосредственно в почву без предварительного бурения отверстий, сама почва помогает поддерживать и стабилизировать сваи. Когда сваю забивают под землю, грунт смещается, что увеличивает трение и давление вокруг сваи, удерживая ее на месте.

Инженеры и монтажники определяют размещение каждой сваи трубы в зависимости от строительных нагрузок в различных местах. Очень тяжелый груз, например часть промышленного оборудования, может потребоваться расположить непосредственно над сваей, чтобы обеспечить достаточную поддержку. Когда строительные нагрузки распределены равномерно, установщики могут использовать бетонный ростверк для поддержки здания. Это позволяет размещать сваи труб на равном расстоянии друг от друга под зданием, а затем соединять их вместе с оголовком сваи, чтобы они действовали как большая система фундамента.

Каждая свая трубы должна тщательно выбираться с учетом строительных нагрузок, состояния грунта и местных строительных норм и правил. Инженер-геотехник может проверить почву, чтобы определить, нужны ли сваи. Затем инженер-строитель определяет размер и материал, необходимые для каждой сваи трубы, а также необходимую глубину.
