Буронабивная свая представляет собой углубленную в грунт скважину определенной протяженности

Буронабивная свая представляет собой углубленную в грунт скважину определенной протяженности (в зависимости от проектных данных, которые выводятся путем определения особенностей почвы и общего веса будущего здания). Пробуренная скважина заполняется бетонной смесью, а в качестве формы для размещения бетона в скважине используется обсадная труба для буронабивных свай. На деле технология формирования опорных столбов под фундамент выглядит так:

• На отмеченное место устанавливают специальные буровые установки и приступают к бурению скважины;
• Затем в получившееся отверстие медленно вставляют трубу, стыкуя её по отдельным частям до получения обсадной колонны нужной длины.
• Из полости установленной трубы извлекают весь грунт, отслеживая уровень его увлажненности на предмет наличия плывунов в выработке или подземных источников, которые могут размывать сваю.
• Теперь приступают к заполнению обсадной колонны бетонным раствором. При этом раствор заливают не более чем на 1 м, после чего масса хорошо трамбуется.
• Следующий этап — медленный подъем трубы до тех пор, пока уровень бетона в нижней её части не будет достигать 40 см.
• В этой точке работ технология требует очередного этапа заполнения колонны раствором. Таким образом происходит набивание всей пустоты в грунте бетонной смесью.
• На отметке 1,5-2 метра от поверхности земли проводят армирование колонны (сваи). Для этого в скважину, заполненную бетонным раствором, вставляют армирующие стальные пруты, которые выступают над поверхностью сваи для будущего сцепления их с ростверком.

Важно: при том, что сечение скважины в любом случае больше сечения обсадной трубы, бетонная смесь при подъеме колонны. Заполняет собой все пустоты и надёжно сцепляется с землей при помощи бетонного молочка. Таким образом происходит надёжное заполнение всего периметра скважины бетоном.

Единственный минус такой технологии в том, что оператор не может контролировать плотность и качество утрамбованного раствора. К тому же имеется риск размывания бетонной смеси грунтовыми водами.

Важно: если при выемке земли из тела выработки обнаружены подвижные воды или плывуны, то с целью защиты сваи от воздействия подземных вод монтируют буронабивные сваи под защитой обсадной трубы. То есть труба впоследствии не извлекается из грунта.

Особенности и положительные стороны такой технологии

Монтаж буронабивных свай с обсадной трубой позволяет защитить скважину от обрушивания грунта в полость под сваю

Вышеприведенная технология и принципы устройства буронабивных свай с применением обсадных труб имеет ряд преимуществ:

Рекомендуем к прочтению:

• Возможность монтировать опорные сваи под фундамент в ограниченном пространстве;
• Высокая скорость набивки скважины бетонной смесью;
• Возможность монтировать сваи, глубина которых может достигать 30 метров (а в некоторых случаях и до 60 метров) при диаметре до 3,5 метров с максимальной несущей способностью до 500 т.
• Возможность устройства фундаментов в грунтах, чрезмерно перенасыщенных подземными водами, а также при подводном строительстве (монтаж мостов и пр.).
• Исключение вибраций и колебаний почвы в месте монтажа свай.
• Кроме того, монтаж буронабивных свай с обсадной трубой позволяет защитить скважину от обрушивания грунта в полость под сваю.

Способы монтажа свай буронабивных

В зависимости от типа и особенности грунта буронабивные сваи без обсадной трубы и с обсадной колонной могут монтироваться разными способами

В зависимости от типа и особенности грунта буронабивные сваи без обсадной трубы и с обсадной колонной могут монтироваться разными способами:

• Сухой способ;
• Способ, в котором используют специальный глинистый раствор;
• Способ с использованием обсадной колонны.

В первом случае технология предполагает бурение скважин на глубину от 15 до 20 м по устойчивому грунту без излишних подземных вод по всей глубине скважины. Диаметр свай, монтируемых сухим способом, как правило, не превышает 1200 мм. При выполнении технологии сухого способа риск оползания грунта в полость скважины полностью исключен. Здесь почва сама держит стенки пробуренной скважины. Бурят тело скважины вращательным бурением при одновременной выемке земли. Затем в установленную трубу подаётся раствор, а труба вертикально перемещается и демонтируется секциями.

Второй метод , где применяется раствор на основе глин, идеально подходит для монтажа буронабивных свай по водонасыщенным грунтам. В этом случае глинистый раствор будет выступать в качестве фиксатора для отдельных слоев почвы в теле скважины. В качестве связующего вещества в этих целях используют определенный, приготовленный на месте бурения раствор бентонитовых глин, плотность которого составляет 1,15…1,3 г/см3. Смесь подается при одновременном бурении скважины по пустотелой штанге буровой установки. Глинистый раствор встречает сопротивление грунта. Благодаря этому смесь начинает подниматься под давлением обратно, смазывая стенки скважин, и кратковременно цементирует стенки обработанного и пробуренного тела выработки. Этот способ позволяет монтировать буронабивные сваи без использования обсадной колонны.

Устройство скважины с обсадной трубой описано выше.

Рекомендуем к прочтению:

Важно: заполнение скважины бетонным раствором должно выполняться одноэтапно, без перерывов в работе. Иначе крепость и монолитность сваи будет находиться под сомнением. Кроме того стоит помнить, что если сваи располагаются на расстоянии 1,5 метра друг от друга, то бетонирование скважин проводят через одну. Делается это для того, чтобы не повредить соседние забетонированные колонны. Пропущенные скважины бетонируют вторым заходом.

Способы бурения скважин под сваи

Чтобы осуществить набивной способ монтажа свай, профессионалы используют два метода бурения скважин вращательный и ударный.

Чтобы осуществить набивной способ монтажа свай, профессионалы используют два метода бурения скважин:

• Вращательный;
• Ударный.

Первый способ используется при промышленном строительстве и в частном строительстве по упругим или твердым грунтам. Здесь буровая установка или простой шнек (в случае выполнения работ своими руками) вращательными движениями разрабатывает почву, поднимая её вверх по лопастям бура. Технология разработки скважины в этом случае выполняется гораздо быстрее по времени.

Ударный способ разработки скважины применяется по мягким песчаным грунтам. Здесь в качестве оборудования используется лебедка и стакан из отрезка трубы с острым нижним краем. При подъеме такого стакана и его резком опускании в почву острый нижний край трубы врезается в грунт, захватывая его. Затем стакан забивается ударным способом еще глубже. При полном или почти полном заполнении полости трубы землей стакан поднимают на поверхность и освобождают от грунта. Затем действия продолжаются до достижения нужной глубины скважины.

Важно: стоит отметить, что монтаж буронабивных свай достаточно трудоёмок, а поэтому используется в основном в промышленном строительстве.

kakpostroitdomic.ru

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

1. Рассчитывается общий вес будущего дома.

2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).

3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

• Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
• Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:

Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

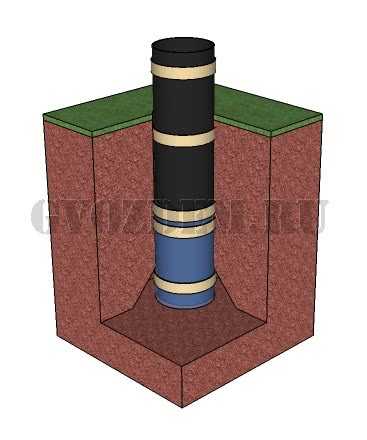

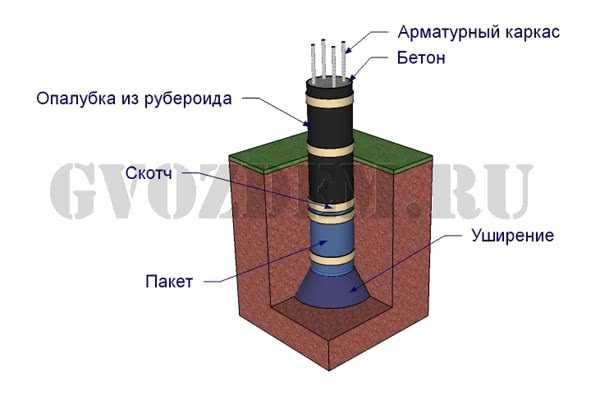

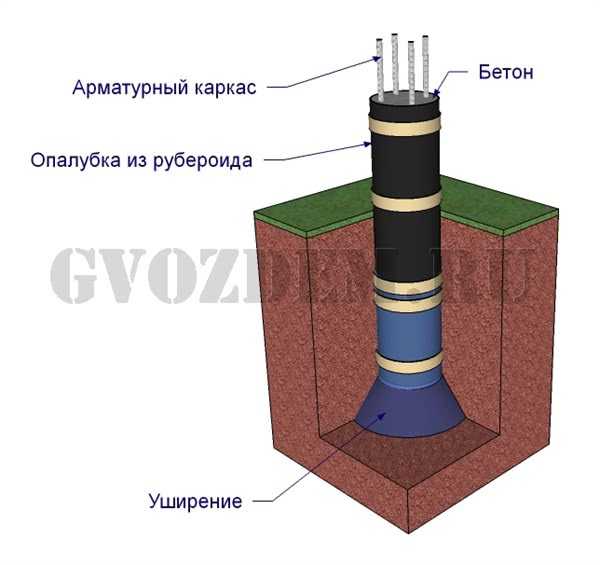

Материалы для столба с уширением. Несъемная опалубка: рубероид

1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
3. Несъемная опалубка: рубероид.
4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Инструменты

1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.

Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.

Уширение буром ТИСЭ	Уширение штыковой лопатой

3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
1. Бетономешалка
2. Мастерок
3. Ведро
4. Лопата совковая

Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

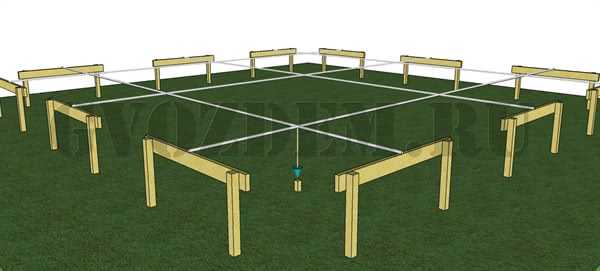

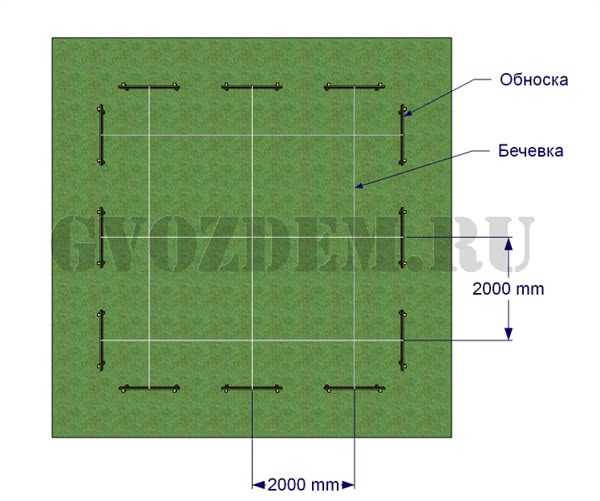

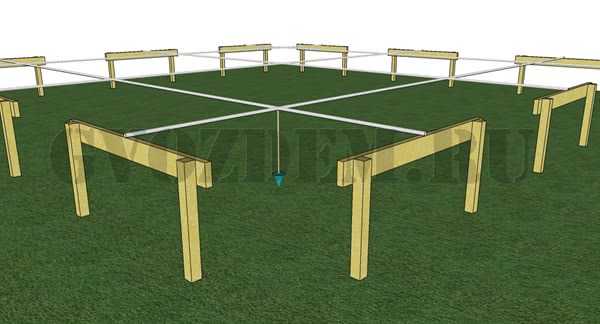

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

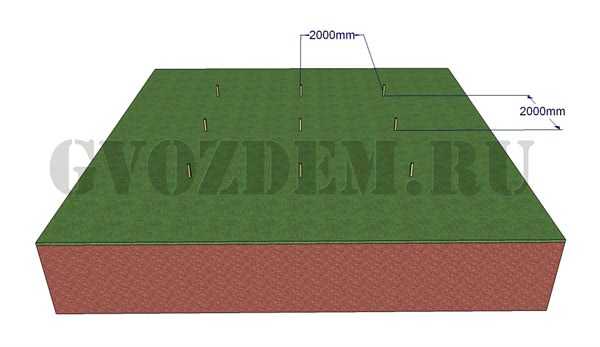

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.



3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.



В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.



Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Бурение скважин

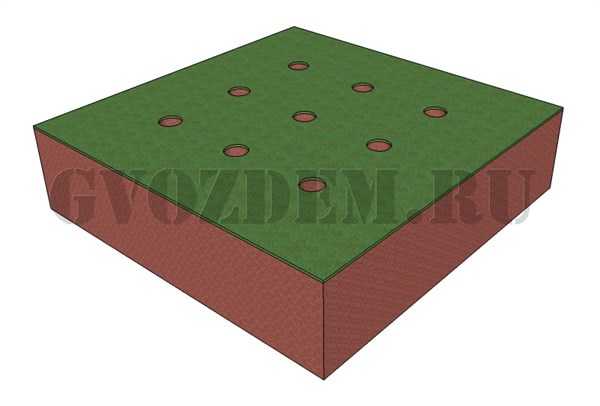

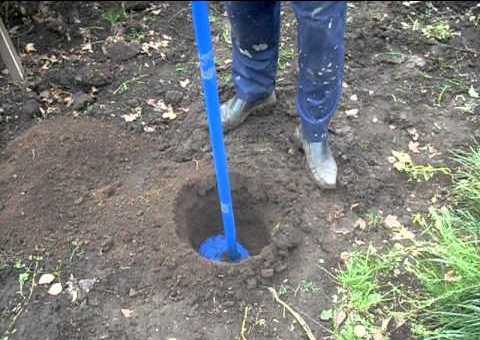

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.



Делаем уширения  внизу скважин

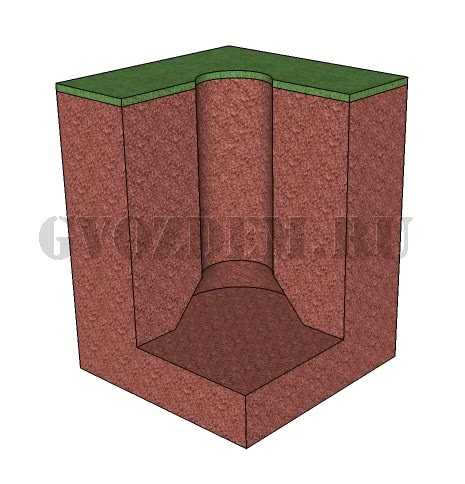

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».



Создание несъемной опалубки из рубероида

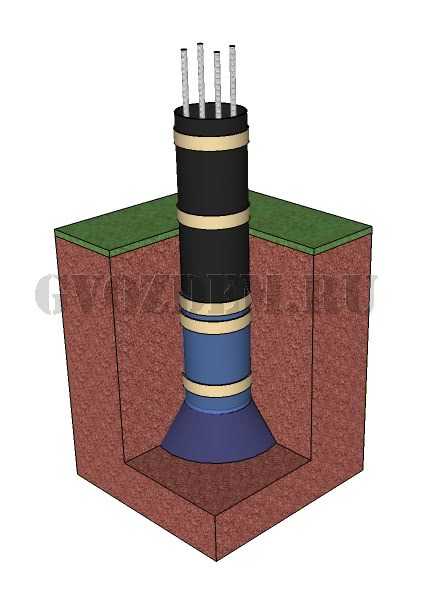

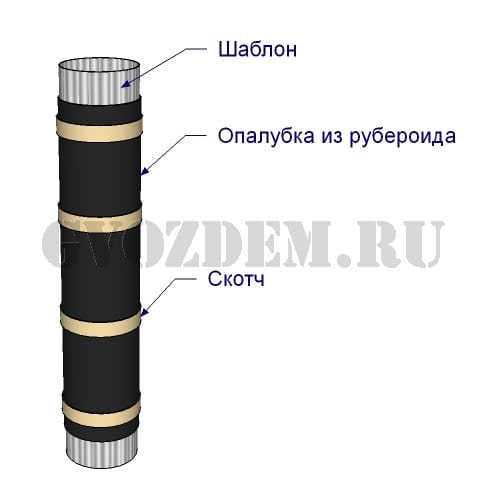

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

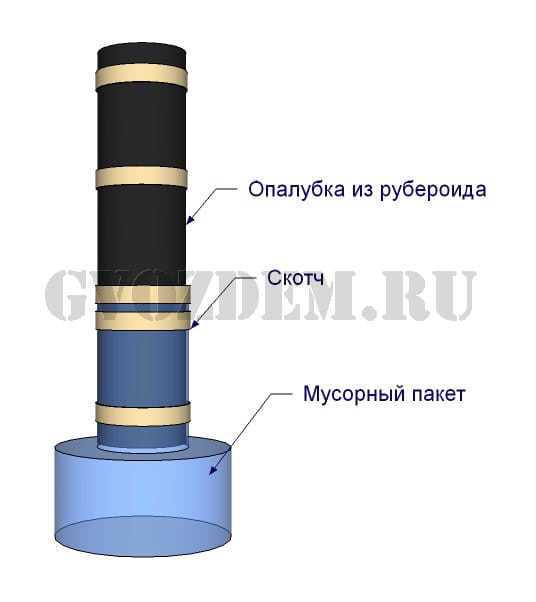

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru



3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.



Создаем арматурные каркасы для наших свай

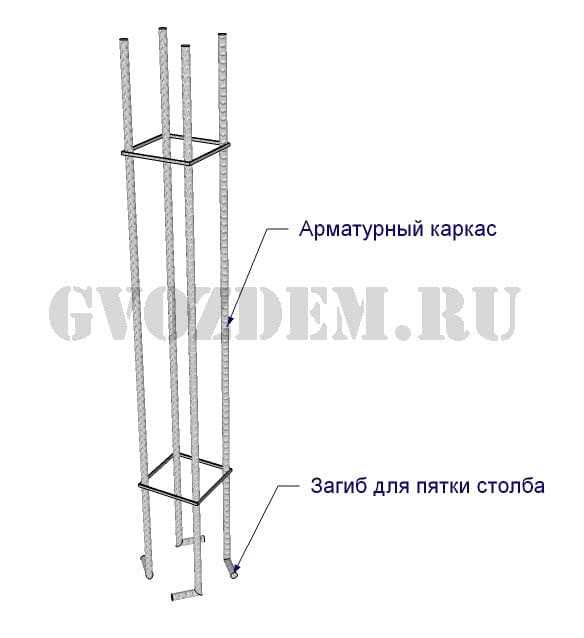

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

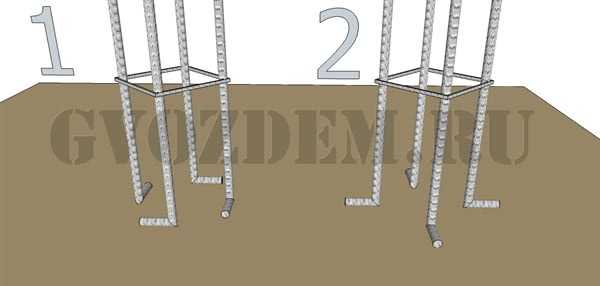

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).



План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.



2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

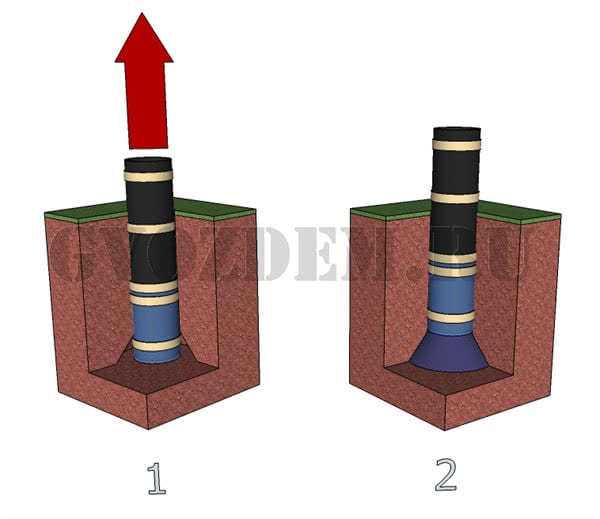

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.



4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

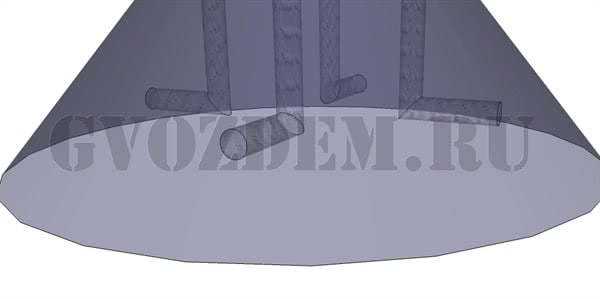

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

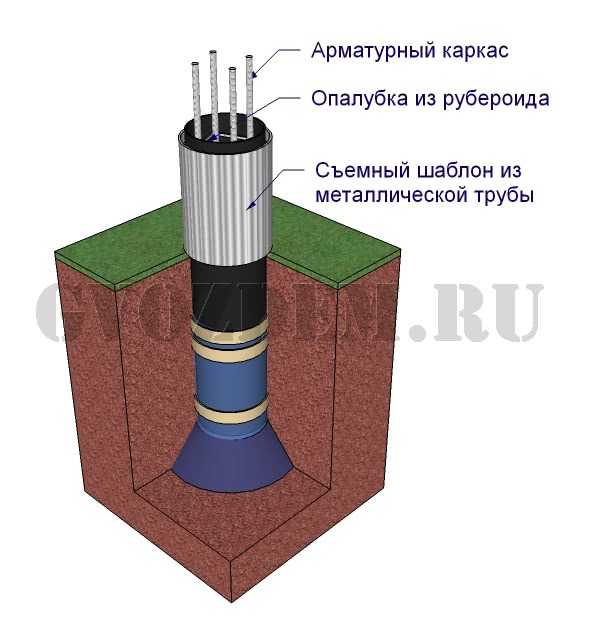

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.



7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.




После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

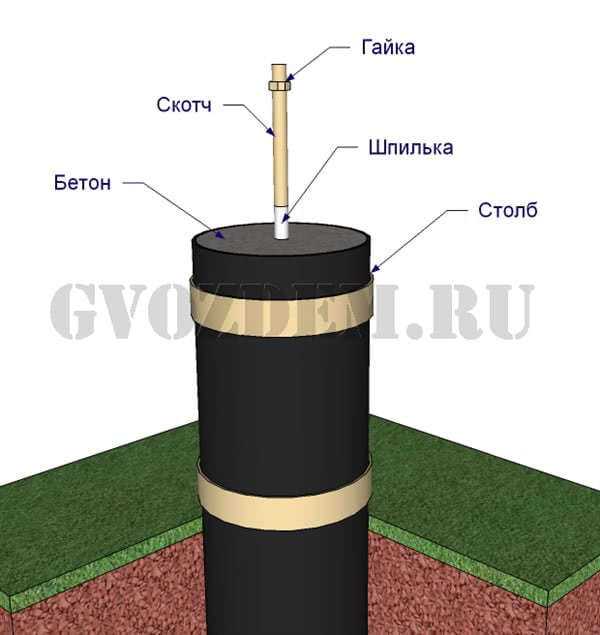

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.




8. Подрезаем нашу опалубку по отмеченному уровню.



Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru



Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Похожие статьи:

www.gvozdem.ru

Правильное изготовление свай из трубы своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.
• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Как установить фундамент из стальной трубы своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.
• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость

fundamentaya.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

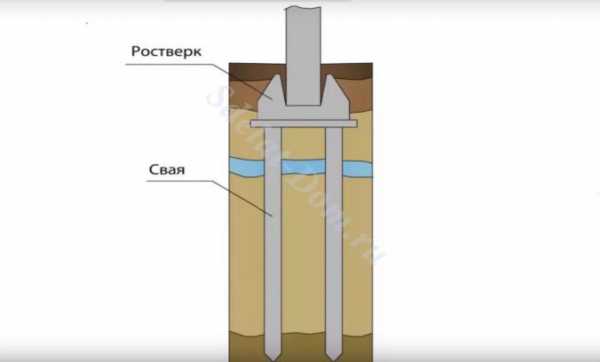

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

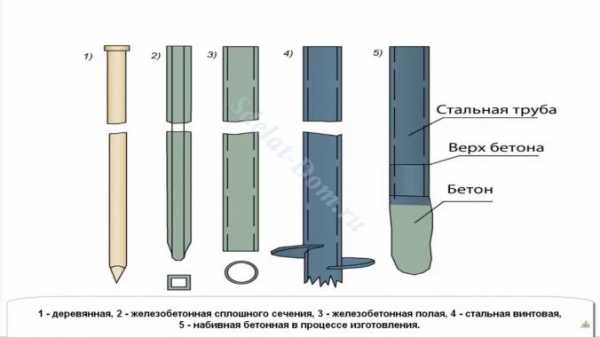

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.



Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.



Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

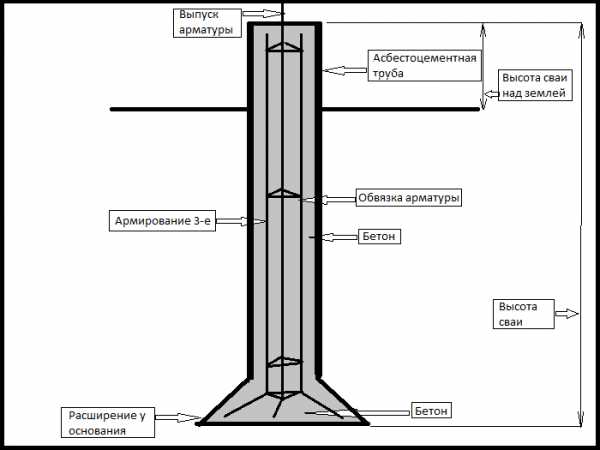

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

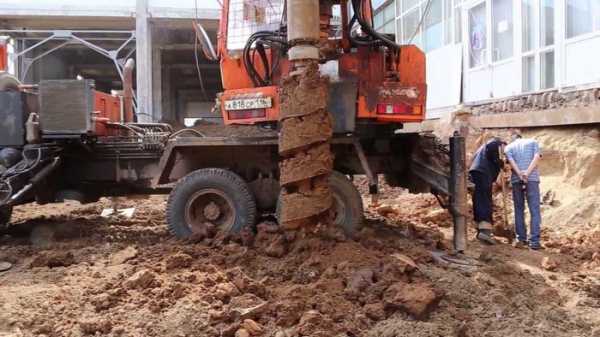

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

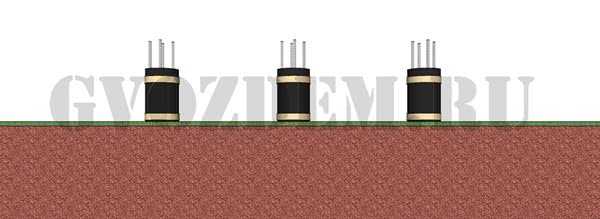

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

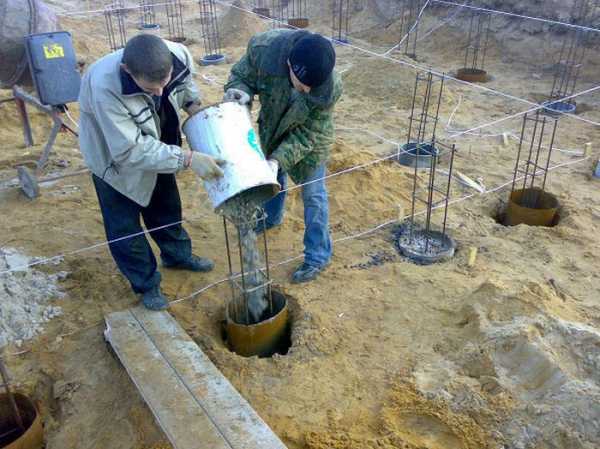

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

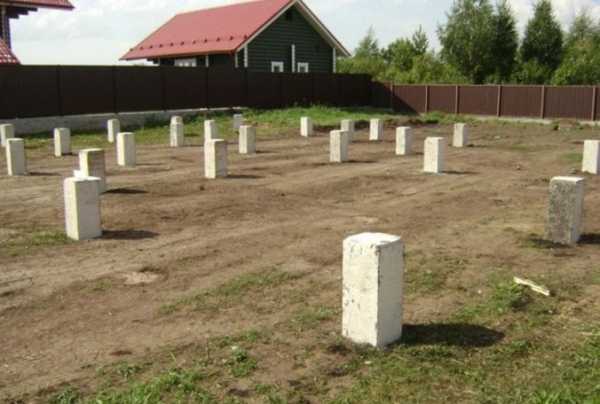

Процесс строительства забивного варианта



Разметка свайного поля

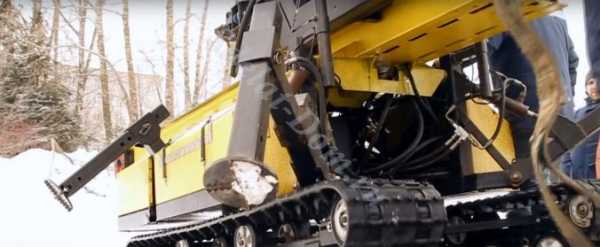

Разгрузка сваебойной машины




Разгрузка

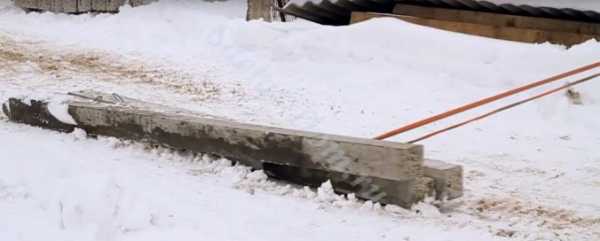

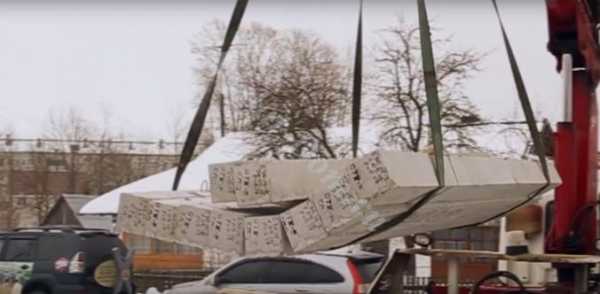

Транспортировка столбов

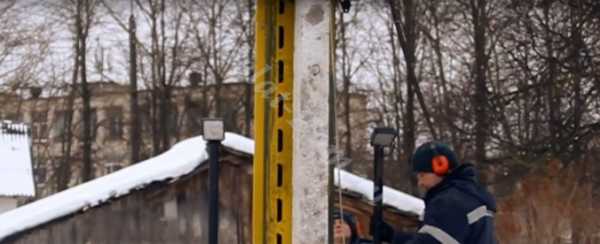

Забивка




Сваи забиваются специальной машиной




Все сваи должны быть на одном уровне

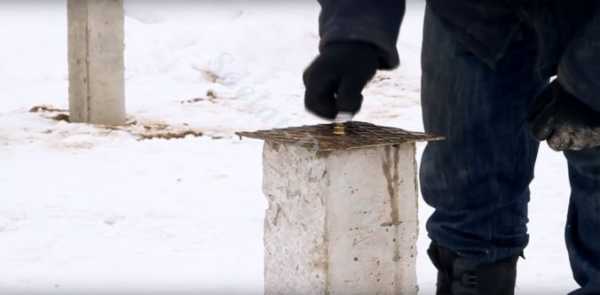

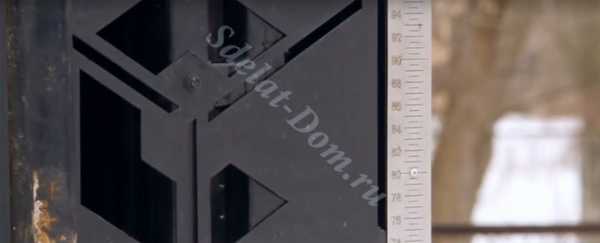

Установка пластин под обвязку

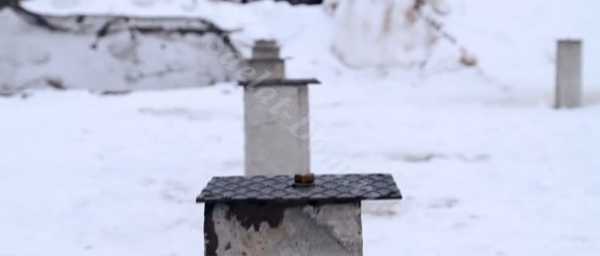

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru

фундамент из труб, свайный фундамент, свайный фундамент с ростверком



Ни одно строение не может обойтись без фундамента. Забор не является исключением. Для забора существует несколько вариантов фундамента. Выбор в пользу того или иного варианта зависит от материала забора и его веса, а также типа грунта. Если не уделить должного внимания фундаменту, то забор через некоторое время покосится, а кирпичный забор разрушится.

Зачем нужен фундамент?

Основная проблема любого фундамента это пучинистые грунты (глина, суглинок). Грунты этого типа содержат большое количество воды. Зимой вода замерзает и увеличиваясь в объеме, что создает нагрузку на фундамент и на конструкцию, которая на нем стоит. Это может привести к разрушению фундамента и конструкции.

Избежать указанного недостатка можно только заглубляя фундамент ниже уровня промерзания грунта. Следует отметить, что если грунт не относится к пучинистым породам, например, песок, то возможно устройство мелкозаглубленного фундамента. Если речь идет о легких заборах, то возможно снижение влияния грунта за счет различных технических решений.

Свайный фундамент

На даче нечасто строят массивный кирпичный или каменный забор для которого требуется мощный фундамент. Поэтому для упрощения постройки забора применяют свайный фундамент. Свайный фундамент может быть реализован различными способами. Тип свайного фундамента выбирают исходя из массы забора и особенностей грунта.

Сваи из металлических столбов

Сваи из металлических столбов самый распространенный фундамент для забора. Такие сваи хорошо работают на легких заборах, например, из металлической сетки, рейки и прочих легких материалов. Фундамент из металлических труб хорош для пучинистых грунтов, так как за счет малой площади сечения трубы практически не испытывает давление грунта в вертикальной плоскости.

Свайный фундамент из металлических труб изготавливают из водопроводной трубы диаметром 50 – 100 мм. Часто применяют старые трубы. Это позволяет неплохо сэкономить. В зависимости от высоты забора длина труб может быть 2 – 2,5 м. Трубы располагают на расстоянии 2 – 2,5 м друг от друга.


Рис.1. Свая из металлической трубы.

Для установки труб в земле делают углубление обычно 1 м. Сделать это можно с помощью садового бура или вырыв яму. Так же для этих целей можно использовать старый рыболовный бур для льда.

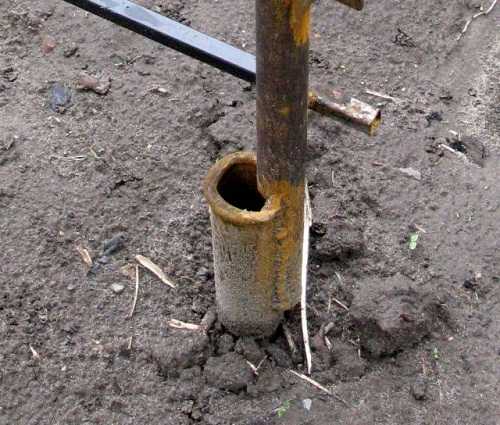

Рис.2. Бурение земли для установки сваи.

В сделанные углубления опускают трубу и засыпают ее землей. При засыпке важно утрамбовывать слои земли. Таким образом труба будет хорошо держаться в грунте.

Бетонированные сваи

Бетонированные сваи могут воспринимать значительно большие нагрузки, чем металлические столбы. Это становится возможным за счет бетонирования столбов. Бетон увеличивает площадь опоры сваи.

Применять такие сваи в пучинистых грунтах следует с осторожностью. Благодаря большей площади опоры, без заглубления ниже уровня промерзания, они могут испытывать значительные нагрузки со стороны грунта в вертикальной плоскости. Поэтому сваи этого типа следует либо заглублять на глубину 1,5 метра, либо применять в грунтах не склонных к пучению.

Существует два варианта устройства бетонированых свай: бетонирование основания сваи и бетонирования столба.

Для установки забора чаще всего применяют первый вариант свай. Работы по устройству практически аналогичны сваям из металлических столбов. Такие сваи изготавливают из металлической трубы.

Для установки свай необходимо сделать углубление в грунте диаметром равным 2 – 3 диаметрам трубы. На дно углубления насыпают щебень, это обеспечит дренаж. Помещают трубу в яму и заливают бетон. Бетон размешивают в пропорциях 1:3. В бетон желательно добавить щебень.


Рис.3. Бетонированная труба.

Второй вариант – это бетонирования ствола сваи. Сваи этого типа изготавливают из асбестоцементной трубы. Ее заглубляют в землю, а ствол заполняют бетоном.

Винтовые сваи

Несмотря на простоту работ и доступность материалов, описанных вариантов создания фундамента для забора, эти способы имеют достаточно большую трудоемкость. Ускорить возведения фундамента и упростить работу можно с помощью винтовых свай.

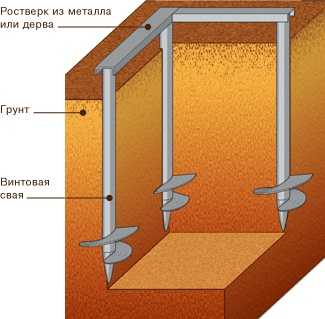

Рис.4. Винтовые сваи.

Для строительства забора используют винтовые сваи диаметром 50 мм и длиной 1,5 метра. Устанавливают сваи с промежутком 2 – 2,5 м. В большинстве случаев этого бывает достаточно.

Установка винтовых свай очень проста. Благодаря наличия специальной конструкции в основании сваи она просто завинчивается в землю.

Свайный фундамент с ростверком

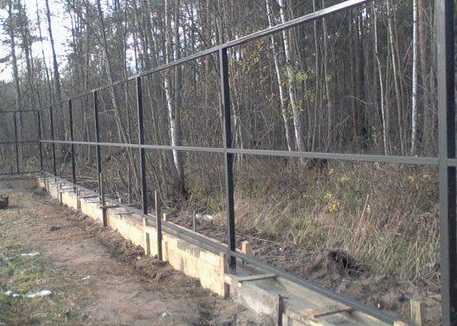

Свайный фундамент с ростверком применяют для установки заборов из камня или кирпича. Ростверк — это аналог ленточного фундамента, который опирается не на грунт, а на сваи.

Устройство этого типа фундамента для забора начинают с установки свай. Учитывая, что для такого фундамента не приемлемы любые деформации, вызванные пучинистым грунтом, сваи необходимо устанавливать ниже глубины промерзания на 20 – 30см. В зависимости от региона глубина промерзания колеблется от 1 – 2 м.


Рис.5. Свайный фундамент с ростверком.

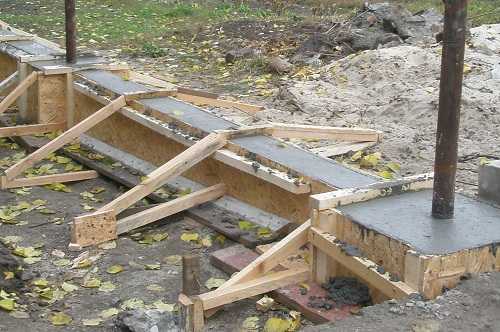

После того как все сваи установлены сооружают опалубку по линии установки забора. С таким расчетом, что сваи проходили по центру опалубки. В опалубку устанавливают арматуру и заливают бетоном. Размер ростверка зависит от веса забора, обычно имеет высоту 20 – 30 см, а ширину равную ширине кладки.

Ленточный фундамент

Ленточный фундамент самый дорогостоящий и трудоемкий в устройстве вариант. Делать выбор в пользу этого типа фундамента следует в случае невозможности устройства свайного фундамента.

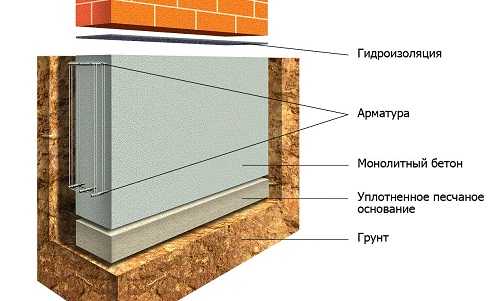

Рис.6. Схема ленточного фундамента.

Устройство ленточного фундамента выполняют в следующей последовательности.

• Роют траншею глубиной 2 м.
• На дно насыпают песок толщиной 20 – 30 см. Песок выполняет роль подушки.
• Устанавливают опалубку. Высота опалубки над поверхности земли должна быть 20 – 30 см.
• Собирают металлический каркас из арматуры.
• Заливают бетоном.

Потребность в фундаменте этого вида может быть только в случае тяжелого каменного забора. Для всех остальных видов заборов можно обойтись простым свайным фундаментом.

mhremont.ru
