Трубы дымовые металлические

ЛЕГКИЕ МЕТАЛЛОТЕНТОВЫЕ КОНСТРУКЦИИ

– Ангары арочные с тентовым укрытием

– Ангары полигональные с тентовым укрытием

– Утепленные каркасно-тентовые ангары

– Палатки сварщика

– Палатки для водной скважины

ДЛЯ ОБЪЕКТОВ НЕФТЕ- И ГАЗОДОБЫЧИ

– Буровые укрытия

– Вкладыши для шламового амбара

– Каркасы секционные с тентовым укрытием

– Каркасы секционные с каркасно-панельным укрытием

ДЛЯ ПРЕДПРИЯТИЙ СЕЛЬСКОГО ХОЗЯЙСТВА

Коровники, свинарники и птичники

Зерно-, овоще- и фруктохранилища

Вкладыши для силосных ям

ТЯЖЕЛЫЕ МЕТАЛЛОКОНСТРУКЦИИ

– Блок-боксы

– Грязевики

ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ

– Котлы водогрейные

– Трубы дымовые металлические

– Дымососы, дефлекторы, фильтры

– Котельные модульные

– Тепловые пункты блочные

ДЛЯ ОБЪЕКТОВ СВЯЗИ

– Мачтовые конструкции

– Башни связи

– Трубостойки

ОБЪЕКТЫ КОММЕРЧЕСКОЙ НЕДВИЖИМОСТИ

Склады и складские комплексы

Производственные сооружения

Торговые сооружения

СПОРТИВНЫЕ ОБЪЕКТЫ

– Крытые спортивные комплексы

– Конные манежи и конюшни

КОНСТРУКЦИИ ДЛЯ БЫТОВОГО ПРИМЕНЕНИЯ

– Тенты и каркасы для техники

– Металлические заборы и газонные ограждения

– Теплицы, душевые кабины, бассейны каркасные

– Пологи и навесы

ОФОРМИТЬ ЗАЯВКУ

+7 (3412) 26 05 97

pkpkrona@inbox. ru

Трубы дымовые металлические

Трубы металлические дымовые ТУ

Используются для отвода дымовых газов от котельных установок с рабочей температурой до 350⁰C.

Дымовые трубы, изготовленные Производственно-коммерческим предприятием “Крона”, предназначены для эксплуатации в сложных условиях, включающих в себя перепады рабочего давления, температуры, влажности, ветровых нагрузок, нагрузок от собственной массы и воздействие агрессивных сред.

С целью увеличения коррозионностойких свойств внутренняя и наружная поверхность дымовых труб покрывается специальными термостойкими эмалями, а перед транспортировкой, дополнительно, изделия подвергаются консервации.

Металлические дымовые трубы, поставляемые ПКП “Крона” на заказ, имеют различную конструкцию и могут быть спроектированы и изготовлены по индивидуальным условиям заказчика.

ТСО 45х1000, г. Новошахтинск

Средняя часть (l=12м) ТСМ 36х400/400/400, состоящая из 3-х труб D=426мм, соединенных связями из труб D=133мм.

Площадка для светоограждения для трубы ТСО 45х1000 согласно ПБ 03-445-02

Трубы дымовые одноствольные с натяжными устройствами марки ТР

Дымовая труба состоит из газоотводящего ствола, оттяжек с натяжными устройствами и площадок для установки и обслуживания оборудования светоограждения (фонарей).

Газоотводящий ствол представляет собой гладкую стальную цилиндрическую оболочку с переменными внутренним диаметром и высотой. Также на газоотводящем стволе устанавливают скобы для подъема на трубу ТР для технического обслуживания узлов оттяжки и осветительного оборудования.

К нижней части дымовой трубы ТР сваркой присоединяется опорная плита для фиксации трубы на центральном фундаменте. Ствол раскрепляют оттяжками в 1-2 яруса (в зависимости от общей высоты трубы).

Основные размеры поставляемых труб ТР

Диаметр, мм	300	400	500	600	800	1000	1200
Высота, м	21	21	21			44	45

Производственно-коммерческое предприятие “КРОНА” занимается строительством дымовых труб одноствольных марки ТР диаметром до 2,5 м и высотой ствола до 80 м.

Трубы дымовые трехствольные самонесущие ТСМ (I тип)

Трехствольная самонесущая дымовая труба представляет собой конструкцию из трех цилиндрических свободностоящих стволов, соединенных между собой монтажными трубами.

Преимущества использования трехствольной конструкции:

позволяет поддерживать оптимальный диапазон скоростей дымовых газов при работе котельной с резкопеременными нагрузками в течение календарного года;
полностью исключает явление самоокутывания, разрушительно воздействующее на оголовки дымовых труб;
снижает металлоемкость;
сокращает занимаемую площадь.

Рабочая температура отводимых газов – до 350⁰С. Данные дымовые трубы рассчитаны для эксплуатации в условиях I-IV ветровых районов (до 48 кг/м²), температура окружающей среды от -40⁰С до +40⁰С, сейсмичность – до 9 баллов.

Типовые размеры поставляемых трехствольных труб ТСМ (I тип)

Высота, м

Диаметр, мм

250/250/200

600/600/600

800/800/800

400/400/300

400/400/400

500/500/500

600/600/600

800/800/800

Трубы дымовые трехствольные самонесущие ТСМ (II тип)

Конструктивная особенность дымовых самонесущих трехствольных труб ТСМ II типа обеспечивает снижение ветровой нагрузки на конструкцию за счет уменьшения общей площади металлоконструкции.

Условия эксплуатации трехствольных труб ТСМ II типа аналогичны условиям эксплуатации труб ТСМ I типа.

Типовые размеры поставляемых трехствольных труб ТСМ (II тип)

Высота, м

Диаметр, мм

250/250/300

300/300/300

300/300/400

250/250/300

300/300/300

300/300/400

300/300/300

300/300/400

300/300/300

300/300/400

400/400/400

300/300/300

300/300/400

400/400/400

Трубы дымовые фермового типа

Производственно-коммерческое предприятие “КРОНА” занимается строительством и поставкой следующей номенклатуры дымовых труб:

трубы металлические дымовые ТУ
трубы дымовые одноствольные с натяжными устройствами марки ТР
трубы дымовые одноствольные самонесущие марки ТСО
трубы дымовые трехствольные самонесущие марки ТСМ (I типа)
трубы дымовые трехствольные самонесущие марки ТСМ (II типа)
трубы дымовые фермового типа

Собственные производственные мощности и обладающий богатым опытом трудовой коллектив позволяют ПКП “КРОНА” поставлять заказанные изделия в оговоренные сроки и со строгим соблюдением действующих государственных и отраслевых технических стандартов.

Наши трубы на космодроме Восточный, поставка 2015 г.

Дымовые трубы различаются по модификациям: с одномачтовой, трёхмачтовой и четырёхмачтовой башней с утепленными и не утепленными газоотводами.

Конструкция труб позволяет осуществлять перевозку и монтаж на месте конкретного объекта.

Проектная высота газоотвода выполняется путем набора отдельных секций в процессе монтажных работ. При строительстве дымовой трубы газоотводы собираются как конструктор, устанавливаются друг в друга и крепятся саморезами или заклепками.

Внутренняя обечайка газоотвода изготавливается из нержавеющей стали AISI 430 4N. Внешняя обечайка выполнена из оцинкованного и предварительно окрашенного стального листа по ГОСТ 14919-80.

Внешняя и внутренняя обечайка разделены между собой слоем изоляции толщиной 50 мм. Этот слой защищает дымоход от быстрого остывания и предотвращает образование конденсата.

Башня устанавливается на железобетонный фундамент. Дымовая труба имеет специальную маркировочную окраску, комплектуется системой светоограждения.

Диаметр, мм

150

300

400

500

600

700

800

Высота, м

(шаг 1 м)

до 31

Основные типоразмеры поставляемых фермовых труб

Трубы дымовые одноствольные самонесущие марки ТСО

Трубы для отвода дымовых газов с температурой до +350⁰С по всей высоте усилены вертикальными ребрами, защемленными в фундаменте. Для предупреждения ветрового резонанса на верхнем участке труб предусмотрены интерцепторы в виде 3-х заходной спиральной навивки из полосовой стали.

На трубе предусмотрена площадка для установки и обслуживания фонарей светоограждения, выполняется антикоррозийная защита наружной и внутренней поверхности.

Дымовые трубы рассчитаны для эксплуатации в I-IV ветровых районах с расчетной температурой наружного воздуха от -40⁰С до +40⁰С и сейсмичностью до 9 баллов.

Диаметр, мм

300

400

500

600

800

1000

1200

Высота, м

Типовые размеры поставляемых одноствольных самонесущих труб ТСО

ПКП “КРОНА” обладает возможностями проектирования, постройки и поставки одноствольных самонесущих дымовых труб марки ТСО диаметром до 2,5 м и высотой ствола до 60 м.

ТСО 30х1000, п.Кизнер

Труба дымовая фермового типа, г.Пятигорск

ТСМ 2х300

инструкция по эксплуатации дымоходов из нержавеющей стали, особенности монтажа стальной дымоходной конструкции

Металлические дымовые трубы в последнее время (по крайней мере – на отечественном рынке теплотехнического оборудования) практически полностью вытеснили все остальные разновидности дымоходов.

Можно с уверенностью заявлять, что 90% рынка переориентировано на нержавеющую сталь, и поэтому изучение особенностей изготовления и установки металлических дымоходов будет полезно всем тем, кто так или иначе связан с проектированием отопительных систем.

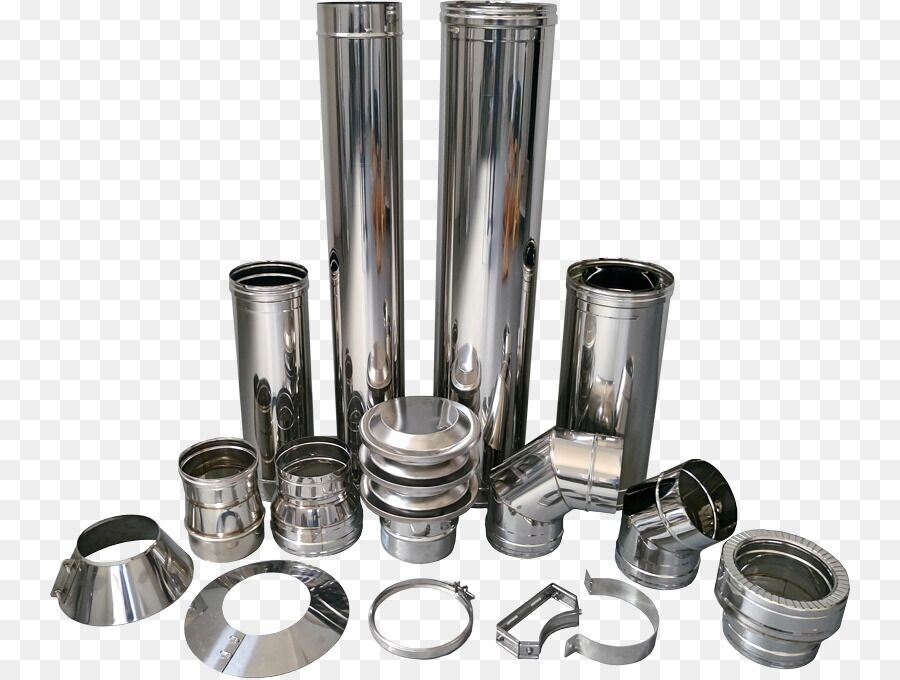

Элементы дымохода из нержавеющей стали

Преимущества металлических дымоходов

Трубы металлические дымовые, используемые в качестве альтернативы кирпичным дымоходам, обладают рядом вполне ощутимых преимуществ.

Причем преимущества эти касаются не только легкости производства и монтажа, но и функционирования всей отопительной системы в целом:

Дымовые трубы из нержавеющей стали обладают значительно меньшей массой, чем кирпичные дымоходы, поэтому для их возведения не требуется фундамент.
Монтаж металлических дымовых труб в единую систему несравним по сложности с прокладкой традиционных кирпичных дымоходов, и представляет своего рода «конструктор», который можно собрать, обладая даже небольшими инженерными навыками.
Также к преимуществам, которыми обладают дымовые трубы стальные, можно отнести механическую прочность, устойчивость к коррозии, долговечность. Если подобрать дымовую трубу из правильного материала (о выборе марки стали для труб мы расскажем ниже), то полученная система будет иметь практически ничем не ограниченный срок эксплуатации.
Круглое сечение металлических дымовых труб является оптимальным для удаления дымовых газов с точки зрения аэродинамики.
Все дело в том, что в круглой трубе, в отличие от квадратного кирпичного дымохода, отсутствуют местные завихрения, препятствующие движению газа в трубе и снижающие тягу.
Гладкие стенки металлического дымохода в отличие то стенок дымохода кирпичного не накапливают сажу. Именно поэтому инструкция по эксплуатации дымовых металлических труб и не предусматривает их столь частой чистки.

Коррозия дымовой трубы

Кроме того, следует отметить универсальность металлических дымоходов (их можно легко адаптировать практически к любому отопительному прибору – лишь бы позволял материал труб) и легкость в монтаже в уже возведенном здании.

Таким образом, если вы устанавливаете отопительный котел или печь там, где это не было предусмотрено проектом здания, металлическая дымоходная труба является практически единственным возможным решением.

Материалы для изготовления дымовых труб

Нержавеющая сталь как материал, не подверженный коррозии

Стальной тройник для дымовой трубы

Трубы дымовые металлические, используемые в системах дымоудаления и обогрева помещений в большинстве своем производятся именно из нержавеющей стали. Выбор данного металла (к слову, не самого дешевого) связан с тем, что ввиду специфических условий эксплуатации стальная дымовая труба подвергается достаточно сильным воздействиям – как температурным, так и химическим.

Именно поэтому одним из наиболее важных требований к материалу, из которого изготавливается трубопровод, является коррозионная устойчивость.

Именно поэтому наиболее качественные дымовые металлические трубы производятся из нержавеющей стали.

Обратите внимание!
Иногда вместо нержавеющей стали используют оцинкованную сталь, однако приобретая такой дымоход нужно внимательно его осмотреть, так как в дымоходах из оцинковки возможно наличие брака, иногда – фатального для всей отопительной системы.

Марки стали для производства дымоходов

На сегодняшний день существует более двух тысяч марок нержавеющей стали. Естественно, стальные трубы для дымохода производятся далеко не из каждой марки.

Стальная труба

В производстве дымоходов и дымовых труб применяются следующие марки:

430 – применяется для производства кожухов и других частей дымоходов, которые не подвергаются химическим воздействиям.
Не рекомендуется изготавливать внутренние рабочие дымовые трубы, так как высокая температура и кислая среда достаточно быстро приводят к развитию коррозионных процессов.
409 — благодаря содержанию титана в составе данная марка стали применима для производства внутренних труб дымоотводящих систем для твердотопливного отопительного оборудования (печи, топки, камины и т.д.).
Низкая кислотостойкость данной марки стали делает ее практически неприменимой для производства дымоходов для отопительного оборудования, работающего на жидком топливе.
316 , 316L – марки стали, оптимальные для изготовления дымоходов к жидкотопливному оборудованию.

Как правило, металлическая дымовая труба из стали данной марки отличается высокой кислотоустойчивостью благодаря добавкам никеля и молибдена. Эти же добавки обеспечивают повышенную термостойкость для дымоходов из стали такой марки.
304 – марка стали, по характеристикам аналогичная предыдущим, однако отличающаяся пониженным содержанием молибденовых и никелевых добавок.
По этой причине трубы дымовые стальные из стали марки 304 стоят дешевле, чем аналогичные трубы из марки 316.
321 , 316Ti – универсальные марки стали, которые позволяют производить трубы, выдерживающие температуры до 850 градусов Цельсия.
Высокая термостойкость, кислотостойкость а также – отличная пластичность – делает дымовые трубы металлические из 321 и 316Ti одними из наиболее употребимых в дымоходостроении.
310S — наиболее прочные, термостойкие (более 1000 градусов) и долговечные трубы производятся именно из этой марки. Добавки хрома и никеля делают эту сталь практически «вечной»

Толщина стенки труб дымохода

Еще одним немаловажным параметром, определяющим функциональность элементов дымохода, является толщина стенки его трубы.

Действующие в Европе нормативы в данной отрасли рекомендуют придерживаться следующих величин:

Для отопительных систем, работающих на газообразном топливе труба металлическая дымовая (нержавеющая сталь соответствующей марки) должна иметь стенку толщиной не менее 0,5 – 0,6мм.
Для жидкого топлива – толщина стенки 0,8 мм и более
Для твердотопливных котлов, печей и каминов – от 1 мм и более.

Таким образом, с основными требованиями, которым должна соответствовать дымовая стальная труба, мы разобрались. Пора переходить к наиболее важной и ответственной части – к монтажу дымоходов из металлических элементов.

Варианты конструкции дымоходов

Параметры дымовых труб

Кроме материала, из которого изготовлены трубы дымохода (а мы уже решили, что мы будем использовать именно трубы дымовые из нержавеющей стали соответствующей марки) и толщины стенки трубы, дымоход имеет ряд характеристик, которые очень сильно влияют на качество его работы.

Среди них:

Высота дымовой трубы
Диаметр дымохода
Сила тяги

Как правило, для всех дымоходов справедливо утверждение – чем выше труба (в разумных пределах, естественно), тем больше сила тяги. При этом важно подбирать оптимальное сочетание диаметра дымохода и высоты дымовой трубы, иначе дымоход может «захлебнуться» — слишком большой диаметр или чрезмерная высота могут нарушить аэродинамическое равновесие, и тяги в системе будет недостаточно для быстрого удаления продуктов сгорания топлива.

Рассчитать все эти параметры вам могут специалисты-теплотехники, однако при наличии некоторых знаний и определенной теоретической подготовки вы способны справиться и сами. Тем более, что в интернете есть множество программ, в автоматическом режиме рассчитывающих необходимые характеристики исходя из имеющихся у вас исходных данных.

Элементы дымохода

В отношении формы дымохода, для изготовления которого используется дымовая труба металлическая, большинство специалистов единодушны – чем меньше выступов, тем лучше. Именно поэтому преимущество лучше отдавать цилиндрическим дымоходам, так как любой изгиб или выступ — это потенциальное скопление дыма.

Также следует помнить, что горизонтальные участки дымохода по своей длине не должны превышать метра, иначе в них со временем будет скапливаться сажа.

Наружная дымовая труба

Что же касается конструкции дымохода, то она зависит от конструктивных особенностей здания, в котором устанавливается отопительное оборудования, а также – от самого места установки котла, камина или печи. Дымоходы бывают двух типов – внутренние и наружные.

Внутренние дымовые трубы

Внутренние дымоходы, как следует из их названия, устанавливаются внутри самого помещения, при этом наружу выводится только дымовая труба — стальная или изготовленная из более легкого металла.

Установка внутреннего дымохода требует проведения комплекса дополнительных работ – обустройства опоры дымохода, установки защитного кожуха и т.д. Утепление внутреннего дымохода является необязательным, поэтому чаще всего утепляют лишь ту его часть, которая находится выше чердачного перекрытия.

Внутренний дымоход

Обратите внимание!
Внутренний дымоход сложнее наружного в монтаже, обслуживании и ремонте, кроме того, он несет определенные риски для обитателей дома – к примеру, возгорание или отравление угарным газом.
Именно поэтому инструкция по эксплуатации металлических дымовых труб внутреннего дымохода должна соблюдаться неуклонно!

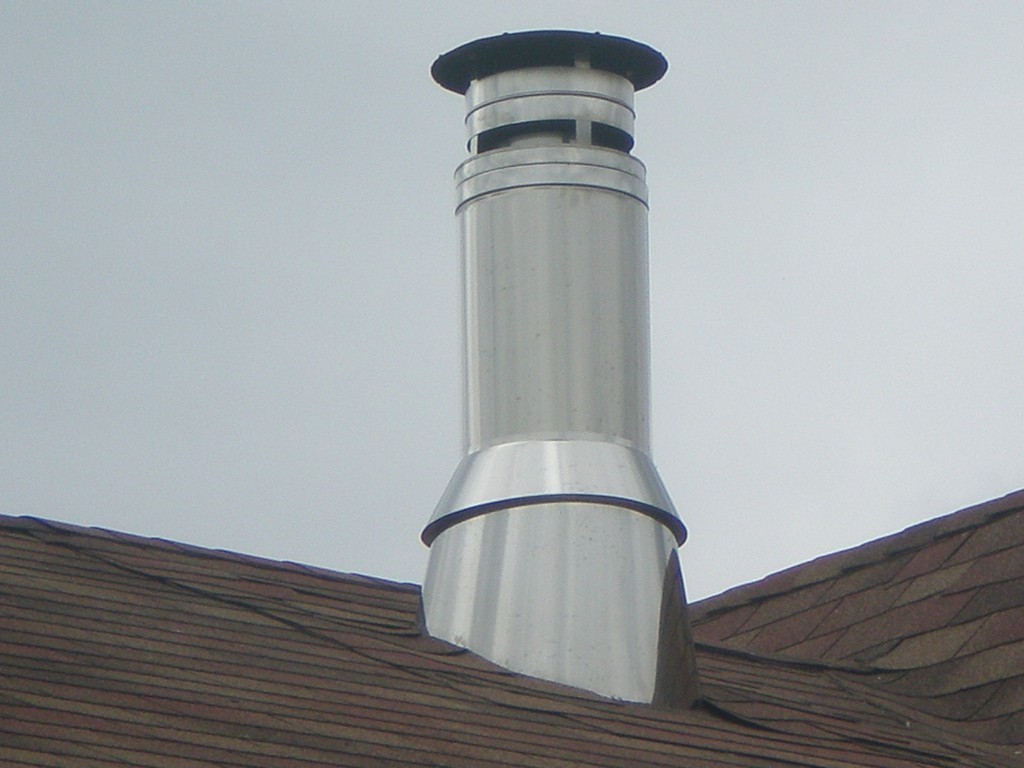

Наружные дымовые трубы

Наружные приставные дымоходы располагаются большей частью вне здания и состоят, как правило, из следующих элементов:

Соединительного газохода
Несущего стенового кронштейна
Ревизии
Основных секций

Отличительными особенностями наружных дымоходов являются простота монтажа, безопасность и ремонтопригодность.
Кроме того, наружный дымоход не зависит от внутренней архитектуры помещений. Однако утепление труб наружного дымохода является обязательным.

Установка наружного дымохода

Особенности монтажа стальных дымовых труб

Подготовка дымохода к монтажу

Итак, вы приобрели дымоход подходящей конструкции, и готовы приступить к его установке.

Однако перед тем как начать монтировать дымоход, следует проделать несколько операций, которые впоследствии существенно продлят жизнь всей дымовыводящей системе, и положительно скажутся на качестве ее работы.

Перед сборкой дымохода все швы внутри него обрабатываем специальным герметиком. Все дело в том, что даже самая лучшая вальцовка металла или сварка не могут обеспечить стопроцентной гарантии герметичности
Снаружи герметик наносить нет смысла – все равно рано или поздно (скорее рано) он отвалится, а повторно герметизировать швы уже работающего дымохода нерационально.

Этапы монтажа

Подключение дымохода к котлу

Монтаж дымоходов из нержавеющей стали производится «снизу вверх», т.е. составляющие дымоход трубы монтируются от отопительного устройства (котла, печи или камина) – к дымовой трубе на крыше здания.

Звенья труб собираются последовательно: каждая следующая труба дымовая — стальная или изготовленная из другого материала – вставляется в предыдущую. Такой способ стыковки защищает конструкцию от попадания конденсата в утеплитель.
Трубы, составляющие дымоход, насаживаются друг на друга на глубину, которая должна быть не меньше половины наружного диаметра трубы. Это требование обусловлено нормами пожарной безопасности.
Рабочие каналы дымохода прокладываем вдоль стен или внутренних перегородок. Естественно, все эти конструкции должны быть изготовлены из негорючих материалов.

Обратите внимание!
Для того чтобы обеспечить максимальную герметичность дымохода и защитить его от влаги, рекомендуется проводить дополнительную обработку стыков с помощью герметика.
Оптимальная рабочая температура герметика должна быть не менее 1000 градусов.

Крепление дымохода к стене

Рабочие стыки труб дымохода фиксируются специальными хомутами (чаще всего они идут в комплекте с дымоходом).
Каждые полтора два метра используемая для сооружения дымохода труба стальная — дымовая или ревизионная – фиксируется к несущим конструкциям с помощью кронштейнов. Каждый тройник или отвод фиксируется отдельным кронштейном.
Горизонтальные участки дымохода требуют строгого контроля: необходимо исключить их контакт с газовыми трубами и электропроводкой.

В нижней части конструкции для удобства очистки дымохода при его активной эксплуатации устанавливается съемная часть или обустраивается дверца.

Утепление и обустройство дымохода

Утепление дымохода является обязательным, если дымоход размещается вблизи утепляемого здания. Основное назначение утепления дымовых труб – обеспечение их быстрого прогрева и снижение количества выпадающего конденсата.

Также немаловажно, что при расположении дымовых труб в непосредственной близости от горючих и легковоспламеняющихся материалов, утеплитель зачастую играет роль дополнительной противопожарной защитой.

Для защиты наружной трубы дымохода от мусора, влаги и атмосферных воздействий рекомендуется использовать сетки, дефлекторы и флюгеры.

Вывод дымохода наружу

Естественно, это лишь самые общие сведения, необходимые для правильного обустройства дымохода из н ержавеющих труб. Однако даже они помогут вам подобрать подходящие именно для вашей отопительной системы дымовые стальные трубы, а также – правильно их смонтировать. Ведь от этого, в итоге, во многом зависит работа всей системы отопления!
