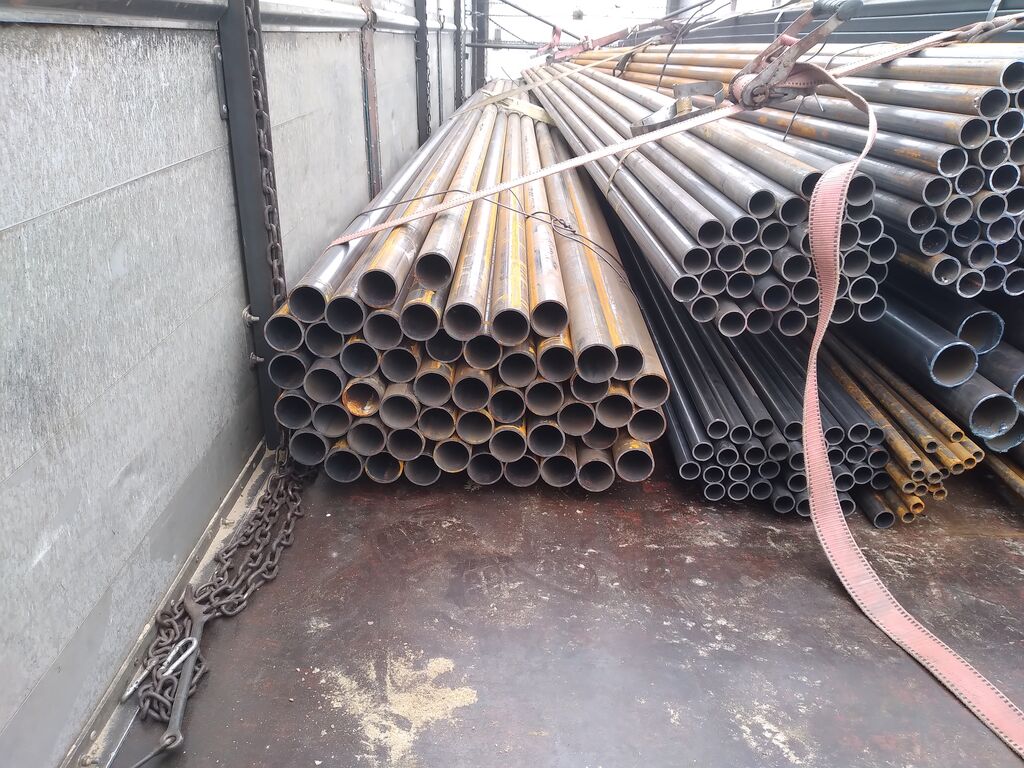

Труба стальная электросварная круглая – ООО «Максима»
Марка стали Ст2
ГОСТ 10704-91 Трубы стальные электросварные прямошовные
ГОСТ 10705-80 Трубы стальные электросварные
ГОСТ 380-2005 Сталь конструкционная углеродистая of ordinary quality
| Outside diameter Dн, mm | Wall thickness s, mm | Length, mm | Weight, kg/m |
| 25 | 1,5 | 6000 | 0,87 |
| 25 | 2 | 6000 | 1,13 |
| 25 | 2,5 | 6000 | 1,39 |
| 30 | 1,5 | 6000 | 1,05 |
| 30 | 2 | 6000 | 1,38 |
| 32 | 1,5 | 6000 | 1,13 |
| 32 | 2 | 6000 | 1,48 |
| 38 | 2,5 | 6000 | 2,19 |
| 38 | 3 | 6000 | 2,59 |
| 38 | 4 | 6000 | 3,27 |
| 42 | 2 | 6000 | 1,97 |
| 42 | 2,5 | 6000 | 2,44 |
| 42 | 3 | 6000 | 2,89 |
| 42 | 4 | 6000 | 3,77 |
| 45 | 3 | 6000 | 3,11 |
| 45 | 3,5 | 6000 | 3,6 |
| 45 | 4 | 6000 | 4,07 |
| 51 | 2,5 | 6000 | 2,99 |
| 51 | 3 | 6000 | 3,55 |
| 51 | 3,5 | 6000 | 4,1 |
| 57 | 2 | 6000 | 2,71 |
| 57 | 3 | 6000 | 4 |
| 57 | 3,5 | 6000/9000/12000 | 4,62 |
| 57 | 4 | 6000/9000/12000 | 5,26 |
| 60 | 2,5 | 6000/12000 | 3,55 |
| 60 | 3 | 6000/12000 | 4,22 |
| 76 | 3 | 6000/12000 | 5,4 |
| 76 | 3, 5 | 6000/12000 | 6,26 |
| 76 | 4 | 6000/10500 | 7,1 |
| 76 | 4,5 | 6000/12000 | 7,93 |
| 89 | 3 | 6000/12000 | 6,36 |
| 89 | 3,5 | 6000/12000 | 7,38 |
| 89 | 4 | 6000/12000 | 8,38 |
| 89 | 4,5 | 6000/12000 | 9,38 |
| 89 | 5 | 6000/12000 | 10,36 |
| 102 | 3 | 12000 | 7, 32 |
| 102 | 3,5 | 12000 | 8,5 |
| 102 | 4 | 12000 | 9,67 |
| 102 | 4,5 | 12000 | 10,82 |
| 102 | 5 | 12000 | 11,96 |
| 108 | 3 | 12000 | 7,77 |
| 108 | 3,5 | 12000 | 9,02 |
| 108 | 4 | 12000 | 10,26 |
| 108 | 5 | 12000 | 12,7 |
| 108 | 6 | 12000 | 15,18 |
| 114 | 3 | 12000 | 8,21 |
| 114 | 3,5 | 12000 | 9,54 |
| 114 | 4 | 12000 | 10,85 |
| 114 | 5 | 12000 | 13,44 |
| 114 | 6 | 12000 | 16,07 |
| 114 | 7 | 12000 | 18,58 |
| 127 | 4 | 10000/12000 | 12,2 |
| 127 | 4,5 | 10000/12000 | 13,59 |
| 127 | 6 | 10000/12000 | 18,01 |
| 133 | 4 | 12000 | 12,8 |
| 133 | 4,5 | 12000 | 14,3 |
| 133 | 5 | 12000 | 15,78 |
| 133 | 6 | 12000 | 18,9 |
| 159 | 4 | 12000 | 15,29 |
| 159 | 4,5 | 12000 | 17,15 |
| 159 | 5 | 12000 | 19 |
| 159 | 6 | 12000 | 22,64 |
| 159 | 7 | 12000 | 26,24 |
| 159 | 8 | 12000 | 29,97 |
| 168 | 4 | 12000 | 16,18 |
| 168 | 5 | 12000 | 20,1 |
| 168 | 6 | 12000 | 23,97 |
| 168 | 7 | 12000 | 27,79 |
| 168 | 8 | 12000 | 31,57 |
| 219 | 4 | 12000 | 21,21 |
| 219 | 5 | 12000 | 26,39 |
| 219 | 6 | 12000 | 31,52 |
| 219 | 7 | 12000 | 36,6 |
| 219 | 8 | 12000 | 41,63 |
| 219 | 10 | 12000 | 51,84 |
| 273 | 5 | 12000 | 33,05 |
| 273 | 6 | 12000 | 39,51 |
| 273 | 7 | 12000 | 45,92 |
| 273 | 8 | 12000 | 52,28 |
| 273 | 10 | 12000 | 65,24 |
| 325 | 5 | 12000 | 39,46 |
| 325 | 6 | 12000 | 47,2 |
| 325 | 7 | 12000 | 54,9 |
| 325 | 8 | 12000 | 62,54 |
| 325 | 10 | 12000 | 78,14 |
| 426 | 6 | 12000 | 62,15 |
| 426 | 8 | 12000 | 82,47 |
| 426 | 10 | 12000 | 102,59 |
| 426 | 12 | 12000 | 122,52 |
| 530 | 6 | 12000 | 77,54 |
| 530 | 8 | 12000 | 102,99 |
| 530 | 10 | 12000 | 128,24 |
| 530 | 12 | 12000 | 153,3 |
| 630 | 7 | 12000 | 107,55 |
| 630 | 8 | 12000 | 122,72 |
| 630 | 10 | 12000 | 152,9 |
| 630 | 12 | 12000 | 182,89 |
| 630 | 14 | 12000 | 212,68 |
| 720 | 8 | 12000 | 140,47 |
| 720 | 10 | 12000 | 175,1 |
| 720 | 12 | 12000 | 209,52 |
| 720 | 14 | 12000 | 243,75 |
Трубы | Металлопрокат
Труба представляет собой полое цилиндрическое или профильное изделие, имеющее большую по сравнению с сечением длину.
При относительно небольшой массе труба имеет больший момент сопротивления изгибу и скручиванию.
По способу производства стальные трубы делятся на:
Трубы БЕСШОВНЫЕ по ГОСТ 8731, ГОСТ 8732, ГОСТ 8733, ГОСТ 8734 (диаметр наружный 1-820 мм, специального назначения — 1420 мм), изготовленные из слитков и трубных заготовок методом прессования или прокатки;
Трубы сварные по ГОСТ 10704, ГОСТ 10705, ГОСТ 10707, ГОСТ 3262, ГОСТ 8639, ГОСТ 8645, ГОСТ 8642 (диаметром наружной трубы 8-1620 мм, специального назначения — до 2500 мм и более) из листовой и полосовой стали с предварительное формование на прессах или формовочных станках;
Трубы CAST (наружный диаметр трубы 50-1000 мм), которые получают на действующих труболитейных машинах.
Трубы стальные подразделяются на 6 классов:
Трубы 1 и 2 класса из углеродистой стали:
- Трубы стальные
1-го класса (стандартные трубы и газопроводы) применяются в случаях, когда нет особых требований, например при устройстве лесов, ограждений, опор, тросов, оросительных систем, а также при локализованном распределении и подаче газообразных и жидких веществ.
; - Трубы
2 класса применяются в магистральных трубопроводах высокого и низкого давления для газоснабжения, нефти и воды, продуктов нефтехимии, топлива;
- Трубы стальные
Трубы стальные 3-го класса применяются в системах, работающих под давлением и при высоких температурах, например в химической и пищевой промышленности, атомной технике, трубопроводах, крекинге нефти, печах, котлах и т.п.;
Трубы стальные 4 класса предназначены для разведки и эксплуатации нефтяных месторождений, применяются в качестве бурильных, обсадных и вспомогательных труб.
Трубы стальные 5 класса (конструкционные) применяются при изготовлении транспортного оборудования (автомобильного, железнодорожного и др.), металлоконструкций (краны мостовые, мачты, стрелы, опоры) в качестве элементов мебели и др.
Трубы стальные 6 класса применяются в машиностроении для изготовления цилиндров и поршней насосов, колец подшипников, валов и других деталей машин, резервуаров, работающих под давлением.
;
Трубы стальные подразделяются на трубы малого наружного диаметра (до 114 мм), среднего (114-480 мм) и большого (480-2500 мм и более) диаметра.
ТРУБЫ СТАЛЬНЫЕ ВОДОГАЗОВЫЕ ГОСТ 3262-75
Стандарт распространяется на трубы стальные неоцинкованные и оцинкованные сварные, применяемые для водопроводов и газопроводов, а также для частей водогазопроводных сооружений.
Оцинкованные трубы тяжелее неоцинкованных на 3%.
По точности изготовления трубы выпускаются:
- Нормальная точность;
- Повышенная точность (P).
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ ГОСТ 10704-91
Стандарт устанавливает сортамент труб стальных электросварных наружным диаметром от 10 до 1420 мм включительно.
Длина трубы изготовление:
- произвольная длина:
- диаметром до 30 мм — не менее 2 м;
- при диаметре свыше 30 мм до 70 мм — не менее 3 м;
- диаметром от 70 до 152 мм — не менее 5 м.
длина измерения:
- диаметром до 70 мм — от 5 до 9 м;
- диаметром от 70 до 219 мм — от 6 до 9 м;
- при диаметре свыше 219 до 426 мм — с 10 до 12 м.
несколько длин:
- кратность не менее 250 мм и не более нижнего предела измерительных труб.
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ ГОСТ 10705-80
для различных целей.
Группа труб:
А – со стандартными механическими свойствами;
Б – со стандартным химическим составом;
В – со стандартными механическими свойствами и химическим составом;
D – стандартное гидравлическое испытательное давление.
Трубы изготавливаются термически обработанными, горячедеформированными и без термической обработки.
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ ГОСТ 10706-76
Стандарт распространяется на трубы стальные электросварные прямошовные общего назначения диаметром от 426 до 1620 мм.
Стандарт устанавливает более жесткие требования к ударной вязкости основного металла, поперечным швам, усилению внутреннего шва, фаске на конце трубы.
Трубы из стали марок СТ2, СТ3 всех степеней раскисления, а также из легированной стали, углеродный эквивалент которой не превышает 0,48%.
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ ГОСТ 8731-87
Стандарт распространяется на трубы стальные бесшовные горячедеформированные из углеродистой, низколегированной и легированной стали для трубопроводов, конструкций, деталей машин и других технических целей.
Трубы изготавливаются из слитков, не допускается применять для перевозки вредных веществ (I, II, III классов), взрывоопасных и горючих веществ, а также пара и горячей воды.
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ ГОСТ 8732-78
Стандарт распространяется на трубы стальные бесшовные горячедеформированные общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.
Стандарт устанавливает сортамент труб стальных бесшовных наружным диаметром от 25 до 530 мм включительно.
ТРУБЫ СТАЛЬНЫЕ СВАРНЫЕ ДЛЯ МАГИСТРАЛЬНЫХ ГАЗОНЕФТЕПРОВОДОВ ГОСТ 20295-85
Стандарт распространяется на трубы стальные прямошовные сварные и спиральношовные диаметром 159-820 мм, применяемые для строительства магистральных газонефтепроводов трубопроводы, нефтепродуктопроводы, технологические и промысловые трубопроводы.
Три типа труб:
1 – трубы прямошовные диаметром 159-426 мм, изготовленные контактной сваркой токами высокой частоты;
2 – спиральношовные трубы диаметром 159-820мм, изготовленные с использованием электродуговой сварки;
3 – трубы прямошовные диаметром 530-820мм, изготовленные методом электродуговой сварки.
В зависимости от механических свойств трубы выпускают следующих классов прочности: К34, К38, К42, К50, К52, К55, К60.
Трубы изготавливаются длиной от 10,6 до 11,6 м.
ТРУБЫ ПРОФИЛЬНЫЕ СТАЛЬНЫЕ ГОСТ 13663-86
Стандарт распространяется на профильные горяче-, холодно-, электро- и электросварные холоднодеформированные трубы общего назначения из углеродистой стали.
Трубы стальные следующих марок:
СТ2СП, СТ2ПС, СТ2КП, СТ4СП, СТ4ПС, СТ4КП ГОСТ 380;
10, 10ПС, 20, 35, 45, 08КП ГОСТ 1050-88.
ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ ГОСТ 8639-82
Стандарт распространяется на трубы стальные бесшовные горячекатаные, холоднотянутые и сварные квадратного сечения..
Трубы изготавливаются:
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ ГОСТ 8645-68
Стандарт распространяется на трубы стальные бесшовные горячекатаные, холоднотянутые электротехнические.
Трубы изготавливаются:
На складах АО «ЕВРАЗ Металл Инпром» имеются различные виды труб: | |
| Трубы водогазопроводные СТ.СП/ПС, КП | ГОСТ 3262-75 |
| Трубы водогазопроводные оцинкованные, СТ.СП/ПС, КП | ГОСТ 3262-75 |
| Трубы электросварные прямошовные СТ.СП/ПС, 10–20 | ГОСТ 10704-91 ГОСТ 10705-80 ГОСТ 10706-76 |
| Трубы бесшовные горячедеформированные СТ.10–20 | ГОСТ 8732-78 |
| Трубы профильные, 09Г2С, СТ.СП/ПС, КП | ГОСТ 8639-82 |
***Степень окисления определяется содержанием кремния (Si) в этой стали.
