Труба стальная бесшовная горячедеформированная (труба БШГД) ТеплоЭнергоПласт
Производство труб и фасонных изделий в ППУ изоляции
Наши телефоны:
+7 (812) 337-2454
Для звонков из регионов
+7 (800) 777-0245
г. Санкт-Петербург
Каталог продукции
Главная База знаний (FAQ)
Оглавление
- Описание
- ГОСТы
- Производство
- Монтаж
Описание
Труба стальная бесшовная горячедеформированная (труба БШГД) – это один из видов труб, которые производятся из стальных непрерывно литых цельных заготовок. При этом используется легированная либо углеродиста сталь, а при производстве применяется метод прокатки, прессования, ковки или волочения. В процессе изготовления изделия заготовка доводится до температуры, которая превышает границы рекристаллизации.
Благодаря высоким параметрам прочности и износостойкости трубы БШГД широко применяются для строительства объектов с повышенными требованиями к надежности.
К примеру, данные изделия хорошо подходят для эксплуатации на предприятиях нефтедобывающей и химической промышленности, а также в крупных котельных установках и трубопроводах магистрального назначения.
ГОСТы
Трубы стальные БШГД регламентируются следующими ГОСТами:
- 8731-78 – описаны основные технологические условия, в соответствии с которыми осуществляется производство труб БШГД;
- 8732-78 –перечислены основные разновидности труб БШГД, а также отражены требуемые параметры, которые необходимо выдерживать в процессе производства труб без швов общего назначения;
- Р 53383-2009 –обозначены обновленные ТУ для организации процесса изготовления труб БШГД, которые предусматривают улучшенные параметры качества, по сравнению с предыдущими нормативными документами.
Производство
По длине трубы БШГД изготовляются:
- Трубы бесшовные немерной длины — от 4 до 12,5 м;
- Трубы бесшовные мерной длины — в пределах немерной;
- Трубы бесшовные кратной мерной длины — в пределах немерной длины с припуском на каждый рез по 5 мм;
- Трубы бесшовные приблизительной длины — в пределах немерной длины.
Предельные отклонения по длине труб стальных БШГД мерной длины и длины кратной мерной, не должны превышать +10 мм — при длине до 6 м; +15 мм — при длине свыше 6м или с наружным диаметром более 152 мм. Диаметры труб до 20 до 530 мм. В зависимости от показателей качества трубы стальные должны изготовляться следующих групп:
- А — трубы стальные с нормированием механических свойств из стали марок Ст2сп, Ст4сп, Ст5сп, Ст6сп по ГОСТ 380-88;
- Б — трубы стальные с нормированием химического состава из спокойной стали марок по ГОСТ 380, ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281;
- В — трубы стальные с нормированием механических свойств и химического состава из стали марок по ГОСТ 380, ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281;
- Г — трубы стальные с нормированием химического состава из стали марок по ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281, с контролем механических свойств на термообработанных образцах. Нормы механических свойств труб стальных БШГД должны соответствовать указанным в стандартах на сталь;
- Д — трубы стальные без нормирования механических свойств и химического состава, но с нормированием испытательного гидравлического давления.
Для изготовления труб без швов заготовки обрабатываются на специальных трубопрокатных станах, которые позволяют придать металлу требуемую форму и размеры.
Технологический процесс изготовления труб БШГД включает несколько этапов:
- Термическая обработка металла;
- Формирование полой заготовки;
- Процесс раскатки трубы для формирования чернового изделия;
- Процедура редуцирования и калибровки, что позволяет обозначить размеры стенок и диаметр изделия.
Каждый этап производственной схемы включает предварительный разогрев изделия, после этого труба подвергаются прокатыванию при помощи трубопрокатных станков, а в конце остужается.
Категория материалов с повышенными показателями прочности, которые под давлением выдерживают граничные показатели температур от -70 °С до 425 °С, включает бесшовные трубы из стали 09Г2С. Изделия могут эксплуатироваться при низких температурах, а также успешно выдерживают резкие температурные перепады.
Для прокладки сетей теплотрасс используются бесшовные трубы, которые производятся на основе катаных, кованых либо центробежнолитных заготовок (согласно нормативному положению ПБ 10-573-03—2003 пункт 3.4.2), а также заготовок, которые прошли гидравлические испытания при помощи подачи пробного давления (стандарт ПБ 10-573-03—2003 пункт 3.4.4).
Монтаж
При проведении монтажных работ на участках теплотрассы разрешается использование труб БШГД, которые соответствуют показателям ГОСТ 8731:
- Ст10, Ст20 сталь по ГОСТ 1050-88, труба по ГОСТ 8731-78 группа В;
- 10Г2 сталь по ГОСТ 4543, труба по ГОСТ 8731-78 группа В.
Наша продукция
Трубы в минераловатной изоляции
Кожух оцинкованный
Пенопакеты монтажные
Трубы бесшовные – виды, различия, применение
Бесшовные трубы от прочих труб отличаются отсутствием шва, соединяющего окружность.
Бесшовный метод производства труб весьма сложен, в добавок требует высоких энергетических затрат, следовательно очень дорог, в сравнении с другими способами.
Трубы бесшовные горячекатаные производят на трубопрокатных станах из цельнолитой, горячекатаной или кованой трубной заготовки, разогретой до температуры 900-1200 градусов, в зависимости от марки стали. В результате такого производства, получается труба с довольно низкими показателями по точности проката, большими допусками по толщине стенки и низким качеством поверхности трубы. Способ производства горячекатаный труб не позволяет производить трубы малых диаметров и с тонкими стенками.
Трубы бесшовные холоднодеформированные производят путем волочения из горячекатаной гильзы на трубопрокатных станах при относительно низких температурах, значения которых гораздо ниже температуры плавления – от 450 градусов, в зависимости от марки стали. Такие трубы, благодаря четко отработанной технологии, производятся малых диаметров, с тонкими стенками, высокой точностью по внешним размерам и толщине, а так же высокими показателями качества поверхности.
Стандарты и наименования
| Трубы стальные бесшовные горячедеформированные | Трубы стальные бесшовные холоднодеформированные |
| ГОСТ 8732-78 Сортамент | |
| ГОСТ 8731-74 Технические требования | ГОСТ 8733-74 Технические требования |
Размеры
| ГОСТ 8732-78 горячекатаные | ГОСТ 8734-75 холоднокатаные |
| В теории: от 25х2,5 до 530х75 На практике: От 32х3 до 426х30 |
В теории: от 5х0,3 до 250х24 На практике: от 8х1 до 83х10 |
Примечание к таблице “Размеры” – В действительности многие размеры, предусмотренные ГОСТ-ами, не производятся вообще по причине отсутствия у заводов соответствующей оснастки, либо не производятся в частности, по причине нецелесообразности производства ввиду отсутствия монтажной партии.
Марки стали
| ГОСТ 8731-74 | ГОСТ 8733-74 |
| 10, 20, 35, 45, 15ХМ, 30ХГСА, 09Г2С | 10, 20, 35, 45, 20Х, 40Х, 15ХМ, 30ХГСА |
Испытательное давление
| ГОСТ 8731-74 | ГОСТ 8733-74 |
| До 20 МПа | До 20 МПа |
Предельные отклонения по размерам
| ГОСТ 8731-74 | ГОСТ 8733-74 |
| По диаметру не более 1,25% | По диаметру не более 0,8%
|
| По толщине стенки не более 12,5% | По толщине стенки не более 10%
(для малых диаметров до 12%) |
Назначение и области применения
| ГОСТ 8731-74 | ГОСТ 8733-74 |
Учитывая высокую стоимость, данные трубы применяются для ответственных трубопроводов высокого давления, в качестве заготовки при производстве цилиндров высокого давления и других ответственных изделий цилиндрической формы. |
Учитывая еще более высокую стоимость, данные трубы используются исключительно в трубопроводах высокого давления, работающих в условиях высоких температур и в случаях более высоких требований к качеству поверхности и геометрии. Чаще всего такие трубы применяются теплообменных аппаратах и энергетических установках. |
Трубы бесшовные, ввиду особенностей их производства, чаще всего имеют немерную длину от 2,5 до 9 метров, но встречаются и более длинные трубы, в том числе мерной длины, сделанные по специальному заказу. Как правило, бесшовные трубы мерной длины стоят ощутимо дороже.

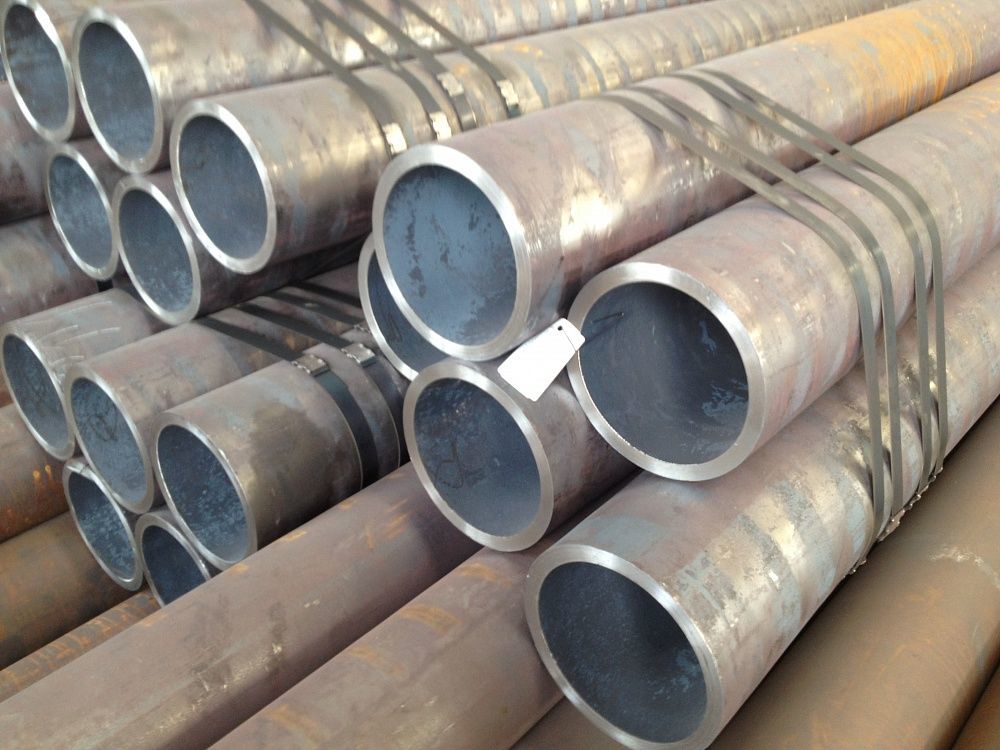

Поставляются бесшовные трубы партиями до 70 тонн, упакованными и не упакованными в пачки (связки). Трубы больших диаметров от 159 миллиметров маркируются непосредственно на теле самой трубы с указанием принципиально важных характеристик.
9 мер предосторожности при изготовлении пресс-фитингов GD из нержавеющей стали
Перейти к основному содержанию
Хелен Лв
Хелен Лв
Производство пресс-фитингов из нержавеющей стали | Предоставляем решения для более чем 100 зарубежных дистрибьюторов и оптовых продавцов водопроводных и отопительных систем с 2016 года.
Опубликовано 13 января 2021 г.
+ Подписаться
1. Размещение пресс-фитингов из нержавеющей стали должно быть максимально защищено от прямого воздействия естественного света. Безопасность можно использовать не только для того, чтобы оградить и защитить.
2. Если труба пресса из нержавеющей стали запачкана маслом, ее необходимо очистить. Особенно для конца трубы и уплотнительного кольца EPDM фитингов, определите, есть ли какие-либо остатки. Если есть какой-либо остаток, его следует немедленно удалить, чтобы не повлиять на его герметизирующие свойства.
3. Пресс-фитинги из нержавеющей стали представляют собой тонкостенные фитинги из нержавеющей стали, с которыми следует обращаться осторожно, не бросать и не наступать на фитинги во время строительства.
4. Если фитинг не может быть успешно размещен в трубопроводе, проверьте, тщательно ли очищены заусенцы фитингов, особенно заусенцы на внутренней и внешней стенках, т.
к. заусенцы повредят щелевое соединение между трубой. арматура и трубопровод.
5. Пресс-фитинги из нержавеющей стали не будут временно зажиматься после вставки, и резьба должна быть повернута перед зажимом, чтобы предотвратить падение зажатого соединителя из-за вращающейся резьбы.
6. Если есть слабина в положении зажима, снова прижмите его в исходном положении зажима (обратите внимание на выравнивание положения шестигранника).
7. При перекосе монтажного трубопровода невозможно выполнить калибровку в месте расположения фитингов. Когда калибровка выполняется при давлении зажима, это может привести к провисанию. Это также является важным фактором, вызывающим плохую герметизацию. Это должно быть выполнено на прямой трубе.
8. Если трубопроводная система подходит для сред, отличных от воды (таких как масло, химические реагенты и т. д.), пожалуйста, свяжитесь с производителем, чтобы предотвратить коррозию уплотнительного кольца трубных фитингов средой и повреждение расширение.
9. Если трубопровод проложен вокруг бухты или на участке с высокой засоленностью, предусмотрите меры по защите от коррозии.
