Гибкие теплоизолированные трубы Изопрофлекс Арктик
Гибкие теплоизолированные трубы Изопрофлекс Арктик8 (495) 798-60-40
Заказать звонок
Оставить заявку
- Описание
| Параметры и габариты труба Изопрофлекс Арктик Комфорт | ||||||||
| Труба Изопрофлекс Арктик Комфорт | Диаметр, мм | Диаметр, дюйм | Напорная труба SDR 13,6, d x e, мм | Защитная оболочка, D x e1, мм | Масса 1м трубы, кг | MIN радиус изгиба, м | в бухте, м | MAX длина в барабане, м |
| 25/75 | 20 | 3/4″ | 25 x 2,0 | 75 x 2,0 | 0,88 | 0,7 | 217 | 1500 |
| 32/75 | 25 | 1″ | 32 x 2,4 | 75 x 2,0 | 0,94 | 0,7 | 217 | 1500 |
| 32/90 | 25 | 1″ | 32 x 2,4 | 90 x 2,2 | 1,22 | 0,8 | 175 | 1170 |
| 40/90 | 32 | 1 1/4″ | 40 x 3,0 | 90 x 2,2 | 1,31 | 0,8 | 175 | 1170 |
| 40/110 | 32 | 1 1/4″ | 40 x 3,0 | 110 x 2,4 | 1,72 | 0,9 | 133 | 750 |
| 50/110 | 40 | 1 1/2″ | 50 x 3,7 | 110 x 2,4 | 1,87 | 0,9 | 133 | 750 |
| 50/125 | 40 | 1 1/2″ | 50 x 3,7 | 125 x 2,7 | 2,27 | 1,0 | 650 | |
| 63/125 | 50 | 2″ | 63 x 4,7 | 125 x 2,7 | 2,52 | 1,0 | 120 | 650 |
| 63/140 | 50 | 2″ | 63 x 4,7 | 140 x 3,0 | 2,96 | 1,1 | 107 | 440 |
| 75/140 | 65 | 2 1/2″ | 75 x 5,6 | 140 x 3,0 | 3,24 | 1,1 | 107 | 440 |
| 75/160 | 65 | 2 1/2″ | 75 x 5,6 | 160 x 3,2 | 3,83 | 1,2 | 100 | 330 |
| 90/160 | 80 | 3″ | 90 x 6,7 | 160 x 3,2 | 4,24 | 1,2 | 100 | 330 |
| 110/160 | 100 | 4″ | 110 x 8,1 | 160 x 3,2 | 4,87 | 1,2 | 100 | 330 |
| 110/200 | 100 | 4″ | 110 x 8,1 | 200 x 3,4 | 6,05 | 1,3 | нет | 135 |
SDR (Standart Dimension Ratio) на SDR – Standart Dimension Ratio – стандартное размерное соотношение, применяемое для полимерных труб и выраженное отношением номинального диаметра (DN) трубы к номинальной толщине (EN) ее стенки.
Оставить заявку
Прикрепить файл
Гибкие теплоизолированные трубы Изопрофлекс
Гибкие теплоизолированные трубы Изопрофлекс8 (495) 798-60-40
Заказать звонок
Оставить заявку
- Описание
Габариты и параметры трубы ИЗОПРОФЛЕКС, ИЗОПРОФЛЕКС-А, ИЗОПРОФЛЕКС – Тандем и ИЗОПРОФЛЕКС – Квадрига
| Общие габариты и параметры трубы ИЗОПРОФЛЕКС | ||||||
| Трубы ИЗОПРОФЛЕКС | Напорная труба “ДЖИ-ПЕКС”, d x e, мм | Защитная оболочка, D x e1, мм | Масса 1м трубы, кг | MIN радиус изгиба, м | MAX длина в бухте, м | MAX длина в барабане, м |
| 25/63 | 25 x 2,3 | 64 x 2,0 | 0,75 | 0,7 | 200 | 1300 |
| 32/63 | 32 x 2,9 | 64 x 2,0 | 0,82 | 0,7 | 200 | 1300 |
| Общие габариты и параметры трубы ИЗОПРОФЛЕКС -А | ||||||
| Трубы ИЗОПРОФЛЕКС -A | Напорная труба “ДЖИ-ПЕКС-AMT”, d x e, мм | Защитная оболочка, D x e1, мм | Масса 1м трубы, кг | MIN радиус изгиба, м | MAX длина в бухте, м | MAX длина в барабане, м |
| 40/75 | 40 x 4,0 | 79,0 x 2,0 | 1,18 | 0,8 | 200 | 1200 |
| 50/90 | 47,7 x 3,6 | 94,4 x 2,2 | 1,49 | 0,8 | 160 | 900 |
| 63/100 | 58,5 x 4,0 | 103,4 x 2,2 | 1,82 | 0,9 | 160 | 720 |
| 75/110 | 69,5 x 4,6 | 114,8 x 2,4 | 2,22 | 0,9 | 160 | 720 |
| 90/125 | 84,0 x 6,0 | 129,7 x 2,6 | 2,99 | 1,0 | 140 | 510 |
| 110/145 | 101,0 x 6,5 | 150,4 x 2,7 | 3,80 | 1,1 | 130 | 350 |
| 116,0 x 6,8 | 160,0 x 2,9 | 5,30 | 1,2 | 100 | 350 | |
| 140/180 | 127,0 x 7,1 | 185,0 x 3,0 | 5,30 | 1,3 | 100 | 180 |
| 160/200 | 144,0 x 7,5 | 200,5 x 3,1 | 6,16 | 1,4 | – | 135 |
Трубы Изопрофлекс -А D160/200 и D160/225 бывают только на барабанах и доставляются специальным транспортом.
| Общие габариты и параметры трубы ИЗОПРОФЛЕКС – Тандем | ||||||
| Трубы ИЗОПРОФЛЕКС Тандем | Напорная труба “ДЖИ-ПЕКС”, d x e, мм | Защитная оболочка, D x e1, мм | Масса 1м трубы, кг | MIN радиус изгиба, м | MAX длина в бухте, м | MAX длина в барабане, м |
| 25 + 25/90 | 25 x 2,3 | 94,4 x 2,2 | 1,38 | 0,8 | 160 | 800 |
| 32 + 32/110 | 32 x 2,9 | 114,8 x 2,4 | 1,95 | 0,9 | 160 | 700 |
| 40 + 40/125 | 40 x 3,7 | 129,7 x 2,6 | 2,55 | 1,0 | 140 | 512 |
| 50 + 50/160 | 50 x 4,6 | 165,3 x 2,9 | 3,87 | 1,2 | 120 | 320 |
| Общие габариты и параметры трубы ИЗОПРОФЛЕКС – Квадрига | ||||||
| Трубы ИЗОПРОФЛЕКС Квадрига | Напорная труба “ДЖИ-ПЕКС”, d x e, мм | Защитная оболочка, D x e1, мм | Масса 1м трубы, кг | MIN радиус изгиба, м | MAX длина в бухте, м | MAX длина в барабане, м |
| 25 + 25 SDR 11 25 + 20 SDR 7,4 /145 | 25 x 2,3 25 x 2,3 25 x 3,5 20 x 2,8 | 150,4 x 2,7 | 3,04 | 1,1 | 130 | 350 |
| 32 + 32 SDR 11 32 + 25 SDR 7,4 /145 | 32 x 2,9 32 x 2,9 32 x 4,4 25 x 3,5 | 150,4 x 2,7 | 3,39 | 1,1 | 130 | 350 |
| 40 + 40 SDR 11 40 + 32 SDR 7,4 /160 | 40 x 3,7 40 x 3,7 40 x 5,5 32 x 4,4 | 165,3 x 2,9 | 4,39 | 1,2 | 120 | 350 |
SDR – Standart Dimension Ratio – стандартное размерное соотношение, применяемое для полимерных труб и выраженное отношением номинального диаметра (DN) трубы к номинальной толщине (EN) ее стенки.
Оставить заявку
Прикрепить файл
Гибкий предизолированный трубопровод
К началу страницы
ГИБКИЕ ПРЕДИЗОЛИРОВАННЫЕ ТРУБОПРОВОДНЫЕ СИСТЕМЫ

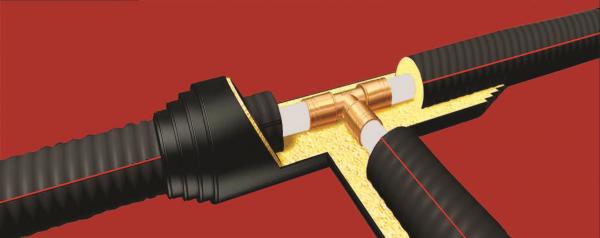

Гибкие предизолированные пластиковые трубопроводные системы представляют собой системы заводского изготовления, состоящие из несущей трубы (труб), теплоизоляционного материала и защитной оболочки, изготовленные как интегрированная система . Эти трубопроводные изделия обычно поставляются в виде змеевиков в виде длинных непрерывных отрезков, а также могут поставляться прямыми отрезками.
Введение
Гибкие предизолированные пластиковые трубопроводные системы были впервые
Европа, где широко распространены системы централизованного теплоснабжения и охлаждения, и
Энергоэффективность находится на переднем крае уже много лет.
Высокоэффективные изоляционные материалы сводят к минимуму передачу тепла через
предварительно изолированные пластиковые трубы, что делает эти системы трубопроводов очень
эффективным и устойчивым.
В жилищном и коммерческом строительстве есть много случаев где нагретая или охлажденная жидкость должна перемещаться внутри или между зданиями, иногда на большие расстояния. Предизолированная питьевая вода водопроводные трубы также используются для защиты воды от замерзания или для сохранения энергии при передаче горячей воды на расстояние, например, при закопан в плиту под полом здания.
Конфигурации
Предварительно изолированные трубопроводные системы доступны в нескольких конфигурациях и могут включать одну или несколько несущих труб в общей внешней оболочке.
Примеры включают две трубы одинакового диаметра для подающего и обратного гидравлических трубопроводов, более крупные отдельные трубы для уменьшения общего диаметра системы, отдельные трубы для питьевой воды, где требуется защита от замерзания, и пары гидравлических труб в сочетании с одной трубой для питьевой воды для обеспечения здания отоплением и питьевой водой.
Возможны другие конфигурации.
В некоторых случаях для защиты от замерзания в систему трубопроводов можно интегрировать обогревательный кабель.
Материалы
Несколько пластиковых трубных материалов, представленных Отделом строительства и строительства PPI, используются в качестве несущей трубы в предварительно изолированных пластиковых трубопроводных системах. Сюда входят некоторые материалы из HDPE, PEX, PE-RT, PEX-AL-PEX и PP.
Эти пластмассовые несущие трубы имеют диапазон рабочих температур и давлений. Многие материалы для трубопроводов (например, PEX, PE-RT) рассчитаны на непрерывную работу при температуре 180°F (82°C), в то время как другие (например, HDPE) лучше подходят для применения в холодной или охлажденной воде. Пластиковые трубы никогда не должны использоваться для паровых систем или систем горячего водоснабжения с температурой, превышающей 200°F (93°C), и необходимо соблюдать номинальное давление каждого материала трубопровода.
Изоляция может быть приклеена или не приклеена.
В первом случае между изоляцией и несущей трубой образуется связь, превышающая модуль упругости несущей трубы. В последнем случае несущая труба не связана с изоляцией, что позволяет ей свободно перемещаться внутри изоляции. Склеенная изоляция помогает уменьшить продольное тепловое расширение и сжатие, в то время как несклеенные изоляционные материалы могут быть более гибкими. Во всех случаях максимальная теплопроводность составляет 0,30 БТЕ·дюйм/ч·фут2·°F (0,04 Вт/(м·K) при измерении в соответствии с ASTM Test Method C177.
Внешняя оболочка изготовлена из водонепроницаемого полиэтиленового материала, содержащего 2–3 % сажи для обеспечения защиты от ультрафиолетового излучения. Оболочка обеспечивает механическую и влагозащиту этих трубопроводных систем, защищая изоляцию от контакта с землей или внешней влагой, а также от повреждений во время и после монтажа.
Промышленным стандартом для гибких предизолированных пластиковых трубопроводных систем является ASTM F2165.
Приложения
Типичные области применения гибких предизолированных пластиковых трубопроводных систем включают:
- Водяные системы централизованного теплоснабжения/охлаждения, соединяющие здания с общими источниками нагретой или охлажденной жидкости
- Системы отопления с выносными наружными котлами (например, на дровах или пеллетах)
- Подача нагретого гликоля к наружным системам снеготаяния и льда
- Перекачка нагретой или охлажденной жидкости внутри или под большими зданиями
- Системы кондиционирования газона
- Промышленное применение для различных целей
- Геотермальные системы сбора контура заземления, удаленные от тепловых насосов
- Муниципальные водопроводные сети, особенно в неглубоких установках
- Временные линии подачи воды для защиты от замерзания
ASTM F2165 Стандартные спецификации для гибких предизолированных пластиковых трубопроводов
Этот отраслевой стандарт применяется к предизолированным системам пластиковых трубопроводов, которые обычно используются для транспортировки горячих и холодных жидкостей.
Эти системы трубопроводов включают в себя несущую трубу, теплоизоляцию и внешнюю оболочку, изготовленные как интегрированная система.
Первоначально опубликованный в 2002 г., последние изменения, предложенные PPI от имени своих членов, привели к значительным улучшениям последней редакции стандарта, опубликованной в январе 2019 г. Например:
- Расширенная область включает новые приложения
- Добавлены требования к материалам оболочки
- Включены как склеенные, так и несвязанные типы изоляции
- Добавлены новые материалы для несущих труб, такие как PE-RT, PP-R, PP-RCT
В результате этих изменений, когда спецификаторы требуют соответствия стандарту ASTM F2165 для гибких предизолированных пластиковых труб, они могут рассчитывать на стабильные характеристики. Информацию об ASTM F2165 можно найти по адресу https://www.astm.org/Standards/F2165.htm
Преимущества
Традиционный метод прокладки труб внутри зданий или между ними заключается в сооружении жестких металлических трубопроводных систем (например, медных).
, сталь), изготовленные на месте из отдельных прямых отрезков, обычно сваренных или спаянных, затем изолированных и покрытых защитным материалом. Для подземных трубопроводов нанесение водонепроницаемого внешнего покрытия является дорогостоящим и требует дополнительного времени.
Каждый раз, когда необходимо изменить направление трубы, устанавливаются фитинги для изменения маршрута трубы вокруг препятствий или углов. А поскольку эти трубопроводные системы часто подвергаются широкому диапазону температур, компенсаторы и петли, способные компенсировать продольное тепловое расширение, являются важной частью проектирования и изготовления.
За счет интеграции всех компонентов в одну предварительно изготовленную сборку гибкие предизолированные пластиковые трубопроводные системы могут обеспечить значительную экономию времени и средств по сравнению с изолированными трубопроводными системами, изготавливаемыми на месте из отдельных компонентов, при этом обеспечивая стабильную производительность система трубопроводов.
Поскольку системы пластиковых трубопроводов часто поставляются большими непрерывными длинами (например, сотни футов), многие стыки и соединения исключаются. Дополнительная экономия времени наблюдается, когда гибкие трубы легко изгибаются вокруг препятствий или неровностей грунта. Время строительства на открытом воздухе может быть сокращено более чем на 50%.
При правильном заглублении трение о землю компенсирует силы продольного теплового расширения/сжатия заглубленных труб. Это часто может устранить необходимость в расширительных петлях или рычагах.
Пластмассовая несущая труба перекачивает жидкость с минимальной потерей давления и обеспечивает надежный и долгий срок службы без коррозии и отложений минералов.
Системы пластиковых трубопроводов соединяются без пламени, что снижает риск возгорания. В сочетании с меньшим весом этих трубопроводных систем это может способствовать повышению безопасности на рабочих площадках.
См. также
- Пересмотренный ASTM F2165 уже доступен (объявление PPI) Труба PEX
- помогает зоопарку обеспечить комфорт для животных при одновременном снижении энергопотребления и затрат
Наверх
Новая система DALTOFOAM® от Huntsman играет ведущую роль в трубах для тепловых насосов BRUGG Pipes FLEXSTAR :: Huntsman Corporation (HUN)
Новая гибкая пена для предизолированных труб нагревает существующие полиэтиленовые системы
16 мая 2022 г.
– Компания Huntsman в тесном сотрудничестве с BRUGG Pipes разработала пенополиуретановую систему нового поколения с превосходными изоляционными свойствами, которую можно использовать для создания очень гибких, теплоэффективных предварительно изолированных труб для подключения геотермальных источников тепла. насосы и локальные отопительные установки для жилых и коммерческих зданий. Закрытая ячейка SUPRASEC ® /DALTOFOAM ® TE системное решение уже успешно используется компанией BRUGG Pipes, специалистом по производству систем трубопроводов для безопасной и эффективной транспортировки жидкостей, газов и тепла в глобальном масштабе.
Во всем мире быстро растет спрос на тепловые насосы, которые улавливают тепло снаружи и перемещают его внутрь. Традиционно вспененный полиэтилен (ПЭ) использовался для изоляции пластиковых труб, соединяющих локальные сети и источники тепла с отдельными зданиями. Новый SUPRASEC 9 от Huntsman0119 ® / DALTOFOAM ® Система TE производит пену с лучшими изоляционными свойствами (низкое значение лямбда), чем PE.
В результате получаются трубы с более тонким слоем изоляции по сравнению с полиэтиленом, которые при этом обеспечивают хорошие общие изоляционные характеристики (низкое значение коэффициента теплопередачи). Кроме того, более тонкие и легкие трубы более гибкие, что означает, что их быстрее и проще транспортировать и устанавливать, а также снижаются потери тепла.
Использование инновационного материала SUPRASEC ® / DALTOFOAM ® 9 компании HuntsmanСистемное решение 0120 TE сыграло ключевую роль в обеспечении высокой гибкости труб FLEXSTAR компании BRUGG Pipes, выпуск которых состоялся в январе 2022 года.
Объясняя больше, Бора Яйла, руководитель отдела маркетинга BRUGG Pipes, сказал: «Мы давно хотели выйти на рынок тепловых насосов и нуждались в конкурентоспособном изоляционном решении, которое позволило бы нам быстро закрепиться на этом рынке. Ключом к нашему успеху было достижение хорошей степени гибкости наших предварительно изолированных труб, чтобы обеспечить простоту обращения без ущерба для характеристик изоляции.
Более гибкие трубы имеют меньший радиус намотки, а это означает, что их легче транспортировать, и инженеры-теплотехники и монтажники быстрее прокладывают их в ограниченном пространстве или там, где есть крутые изгибы и точки входа в здание для навигации. Работая с Huntsman, мы достигли всех целей нашего проекта, и теперь заказы на FLEXSTAR размещаются по всему миру».
Тьерк Ленстра, старший менеджер по маркетингу компании Huntsman, сказал: «Поскольку страны во всем мире работают над достижением амбициозных целей по нулевому выбросу вредных веществ, в центре внимания находятся такие решения, как геотермальные тепловые насосы, которые имеют гораздо меньший углеродный след. Рост в этом секторе очевиден на всех рынках первичного теплоснабжения в Северной Америке, Европе и Северной Азии, поэтому разработка нового системного решения SUPRASEC ® / DALTOFOAM ® TE является своевременной, интересной и принесет пользу в долгосрочной перспективе. – для наших клиентов, нашего бизнеса и планеты».
