Трубы стальные котельные
Поставщик стальных труб с 1993 года!
+7(351)751-25-39
+7(351)751-24-45
Котельные стальные трубы применяются в составе элементов тепловых (ТЭС) и атомных (АЭС) электрических станций. Трубы на таких предприятиях служат промежуточным элементом между источником энергии (топливом) и устройством, преобразующим эту энергию в электричество – электрогенератором.
Трубы для котельных установок
На ТЭС независимо от типа котлов: прямоточные, дымогарные или водотрубные, используются бесшовные стальные котельные трубы. Трубы служат элементом, участвующим в передачи энергии сгораемого топлива для получения водяного пара и дальнейшего получения из него тепла и электроэнергии. На разных этапах этого процесса трубы могут быть погружены в воду для ее нагрева (дымогарный котел) или пропускать воду, получая тепло от внешней поверхности (водотрубный котел). Котельные трубы также применяются в прямоточных котлах в виде змеевиков, по которым вода прокачивается специальным насосом, нагреваясь по своему пути и превращаясь в перегретый пар.
Следующий этап может включать дополнительный нагрев пара до необходимой температуры, а затем перегретый пар подается на лопасти турбины электрогенератора, которая позволяет получить из механической энергии- электрическую. Зачастую для передачи пара под большим давлением применяют жаропрочные котельные трубы 12х1мф.
На всех этапах работы котельных труб от них требуется стойкость к высокому давлению пара и высокой температуре, поэтому не все бесшовные трубы могут применяться в котельной установке. Наиболее подходящие для котельных установок трубы – это трубопрокат, изготовленных согласно ТУ 14-3р-55-2001, а также трубы ТУ 14-3-460-75 (ТУ 14-3-460-2009), изготовленные из сталей марок: 20, 20ПВ, 15ГС, 12Х1МФ, 12Х1МФ-ПВ,15Х1М1Ф, 15ХМ, а также трубы котельные для трубопроводов и котельных установок ТУ 14-3-190-2004 ст 20.
Трубы для котельных установок отличаются от бесшовных труб общего назначения рядом дополнительных механических испытаний, наличием дополнительных этапов процесса производства, включая 100% ультразвуковой контроль.
По величине диаметра и толщины стенки котельные трубы должны иметь меньшие отклонения, чем у аналогичных бесшовных труб, изготовленных по другим стандартам.
Все эти мероприятий при производстве труб для паровых котлов позволяют получать трубы высокого качества, рассчитанные на применение при строительстве и ремонте паровых котлов и трубопроводов, выдерживая высокие температуры и давление пара.
Сортамент котельных труб: диаметр, толщина стенки
Диаметр
- ТУ 14-3-190-2004: от 4 до 530 мм
- ТУ 14-3р-55-2001, ТУ 14-3-460-2009: от 10 до 530 мм
Толщина стенки
- ТУ 14-3-190-2004: от 0,5 до 90 мм
- ТУ 14-3р-55-2001, ТУ 14-3-460-2009: от 2 до 90 мм
Качественные котельные трубы ТУ 14-3р-55-2001, ТУ 14-3-190-2004 всегда в наличии на складе в Челябинске.
Масса котельной трубы может быть рассчитана с помощью трубного калькулятора.

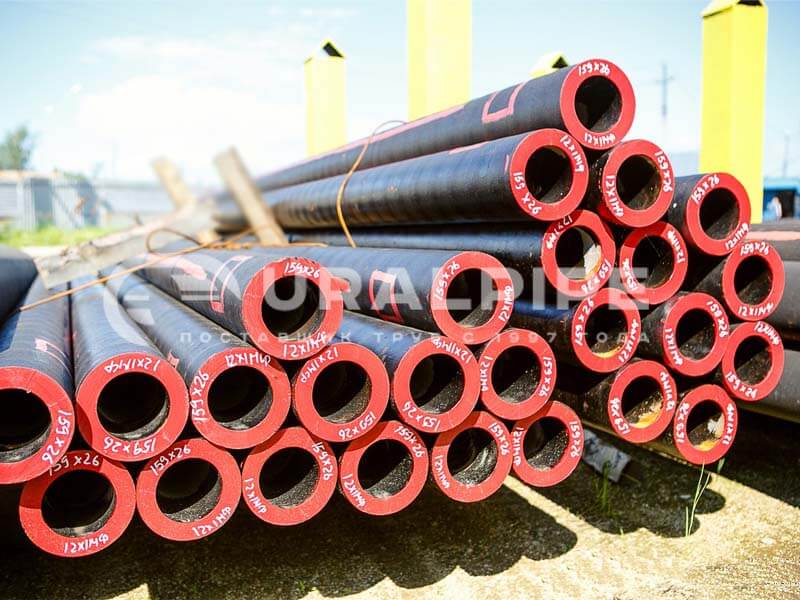

Труба котельная стальная в Челябинске
Возможность проверки труб онлайн
Можете проверить нас по ИНН
Поставка со склада от 1 дня
Резка в размер.
Оставьте заявку и мы свяжемся с вами в течение 15 минут или позвоните по номеру 8 351 700 70 96
Калькулятор массы трубы| Фото | Диаметр | Стенка | Сталь | Стандарт | Наличие, тн | Заказ |
|---|---|---|---|---|---|---|
| Труба 14 | 3 | 12Х1МФ | ТУ 14-3р-55-2001 | 1,905 | ||
| Труба 15 | 4,5 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,19 | ||
| Труба 16 | 2,5 | 12Х1МФ | ТУ 14-3р-55-2001 | 3,691 | ||
| Труба 16 | 2,5 | 20 | ТУ 14-3р-55-2001 | 0,006 | ||
| Труба 16 | 3 | 20 | ТУ 14-3р-55-2001 | 4,009 | ||
| Труба 16 | 3 | 12Х1МФ | ТУ 14-3р-55-2001 | 5,154 | ||
| Труба 16 | 4 | 20 | ТУ 14-3р-55-2001 | 1,282 | ||
| Труба 18 | 4 | 20 | ТУ 14-3р-55-2001 | 0,646 | ||
| Труба 18 | 4 | 12Х1МФ | ТУ 14-3р-55-2001 | 2,776 | ||
| Труба 22 | 4 | 12Х1МФ | ТУ 14-3р-55-2001 | 1,514 | ||
| Труба 25 | 2 | 20 | ТУ 14-3-190-2004 | 0,086 | ||
| Труба 25 | 3 | 15ХМ | ТУ 14-3р-55-2001 | 0,903 | ||
| Труба 25 | 3 | 20 | ТУ 14-3р-55-2001 | 0,285 | ||
| Труба 25 | 3 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,285 | ||
| Труба 25 | 6 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,08 | ||
| Труба 28 | 3 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,047 | ||
| Труба 28 | 3 | 20 | ТУ 14-3р-55-2001 | 1,454 | ||
| Труба 28 | 4 | 12Х1МФ | ТУ 14-3р-55-2001 | 4,722 | ||
| Труба 28 | 4 | 20 | ТУ 14-3р-55-2001 | 2,994 | ||
| Труба 28 | 4,5 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,018 | ||
| Труба 32 | 3 | 20 | ТУ 14-3р-55-2001 | 2,02 | ||
| Труба 32 | 3 | 12Х1МФ | ТУ 14-3р-55-2001 | 2,845 | ||
| Труба 32 | 4 | 20 | ТУ 14-3р-55-2001 | 4,186 | ||
| Труба 32 | 4 | 12Х1МФ | ТУ 14-3р-55-2001 | 2,494 | ||
| Труба 32 | 5 | 12Х1МФ | ТУ 14-3р-55-2001 | 2,904 | ||
| Труба 32 | 6 | 12Х1МФ | ТУ 14-3р-55-2001 | 10,153 | ||
| Труба 32 | 6,5 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,097 | ||
| Труба 32 | 7 | 12Х1МФ | ТУ 14-3р-55-2001 | 19,599 | ||
| Труба 33 | 6 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,024 | ||
| Труба 36 | 5 | 12Х1МФ | ТУ 14-3р-55-2001 | 0,12 |

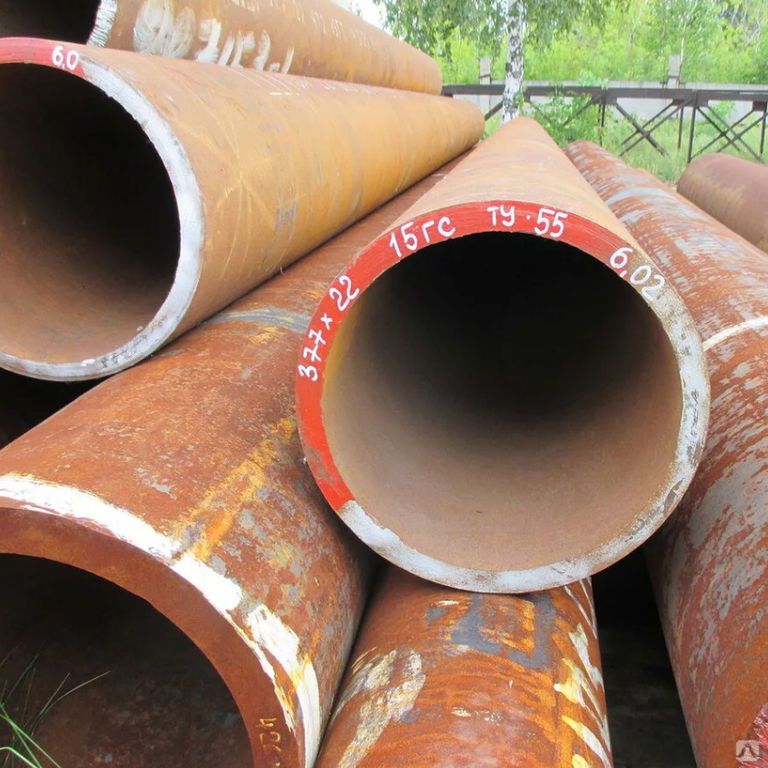

Описание
Котельные трубы (их также называют дымовыми) — особая разновидность трубного металопроката.
Они применяются в отопительных коммуникациях с высокими (и сверхвысокими) изотермическими показателями пара.
Конструкции для котлов, функционирующих в режимах критических параметров теплоносителей, выпускают по ТУ 14-3-460-2003 и ТУ 14-3р-55-2001.
Согласно стандартам, металлопродукцию изготавливают по разным технологиям. Наибольшее распространение получили методы холодной, теплой, горячей деформации. Холоднодеформированные конструкции прокатывают из стальных бесшовных заготовок (или труб) горячего проката. Готовую арматуру тщательно проверяют на качество, в обязательном порядке маркируют. Обычно специалисты используют неразрушающие методы контроля (ультразвук).
Характеристики котельных труб
В отличие от других видов стальных труб, к котельным изделиям предъявляются более высокие требования по качестве. Поэтому прочные конструкции изготавливают на основе коррозионностойких жаропрочных сталей. Это марки 12Х18Н12Т, 12Х1МФ, 16ГС и др.
Свойства сплавов обеспечивают трубам возможность безаварийного функционирования в течение нескольких десятков лет.
Наружные диаметры труб для котлов находятся в пределах от 14 до 930 мм. Толщина стенки составляет 2-95 мм.
Сферы применения
Устройства применяют для оснащения котельных и других теплоснабжающих объектов, которые работают при повышенном давлении и высокой температуре. Их устанавливают в паровые, коллекторные котлы, пароперегреватели, применяют для отведения продуктов сгорания топлива, дымовых газов из зоны горения в атмосферу.
Прокат с диаметром 51-57 мм востребован при создании термических экранов, которые находятся в топках котловых установок.
Конструкции с сечением 32-40 мм применяют для изготовления конвективных элементов. Масштабные распределительные узлы (коллекторы котлов) делают преимущественно из труб большого диаметра (100-200 мм).
Важно: дымовые металлоизделия запрещено использовать для транспортировки химически активных материалов. В основном их применяют в промышленном производстве, строительстве.
Классификация котельных труб
Продукция может быть мерной (т.е. иметь заданные параметры) или немерной (заготовки нужной длины отрезают от основы). Длина немерной арматуры начинается от 4 метров и не превышает 12,5 м.
По способу изготовления различают изделия:
- холоднодеформированные. Имеют небольшой диаметр: от 10 до 76 мм;
- горячедеформированные. Они получены по технологии горячего прессования.Диапазон диаметра составляет 57-400 мм.
Преимущества
- адаптированы к работе в широком диапазоне температур. Например, бесшовные котельные трубы из низколегированной стали 09Г2С устойчивы при сильных морозах. А изделия из жаропрочного сплава 15Х1М1Ф устойчивы к окислению при нагревании до 600 градусов по Цельсию;
- отличаются высокой прочностью;
- выдерживают экстремальную нагрузку: их применяют в системах с высоким давлением;
- устойчивы к процессам коррозии.
Труба 180х10 ст.09Г2С 1м в г. Всеволжск Срок поставки: 3 дня
Труба 89х6 ст.13ХФА ГОСТ 8732-78 в г. Набережные Челны Срок поставки: 3 дня
Труба 299х30 ст.20 ГОСТ 8732-78 в Новокузнецк Срок поставки: 3 дня

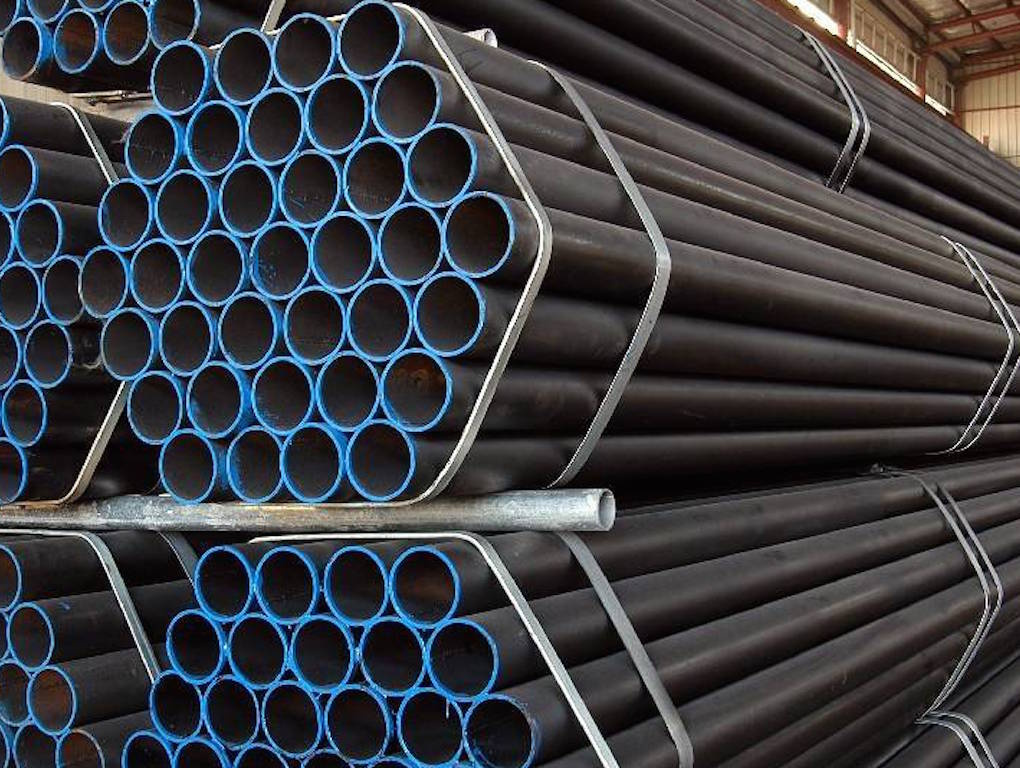

Как изготавливаются котельные трубы, спецификации материалов, типы и размеры
Трубы из котельной стали включают трубы для котлов среднего давления и трубы для котлов высокого давления, они часто изготавливаются бесшовным способом, сварные стальные трубы не применяются.
Он широко используется при обслуживании труб и труб теплообменников, пучков труб теплообменников, котлов высокого давления, экономайзеров, пароперегревателей, труб для нефтехимической промышленности и т. д.
Материалы и стандарты для котельных труб
Стандарты и материалы для стальных труб доступны из углеродистой, легированной и нержавеющей стали.
Углеродистая сталь: ASTM/ASME A/SA 106, ASTM A179, ASTM A192, ASTM/ASME A/SA 210, ASTM A333 Gr 1, 6,7 – Gr 9,
Легированная сталь: ASTM/ASME A/SA 213 T1 , Т2, Т5, Т9, Т11, Т12, Т22, Т91, Т92; ASTM A335 P1, P2, P5, P9, P11, P12, P22, P91, P92
Нержавеющая сталь: ASTM A268, ASTM A213, TP304/L, TP316/L, 310S,309S,317,317L,321,321H и дуплексная нержавеющая сталь стальной материал и т. д.
Общие размеры: внешний диаметр от 6 мм до 1240 мм, толщина от 1 мм до 50 мм 9Типы 0009: прямая котельная труба и U-образная котельная стальная труба для пучка трубчатых теплообменников.
Эти стандарты определяют классификацию, размер, форму, вес и допустимое отклонение, технические требования, контроль и испытания, упаковку, маркировку и сертификат качества бесшовных стальных труб для котлов.
Размер трубы котла
Диапазон размеров трубы котла соответствует требованиям различных стандартов ASTM. Аналогично ASTM A106 или ASTM 179, 192 и т. д.
Но большая часть труб котла имеет небольшой размер, наружный диаметр обычно меньше 1 1/2 дюйма (1/4 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм).
и 1 1/2″). Затем 2”, 2 1/2”, 3” и максимум до 4”.
Различия труб котла среднего и высокого давления
В зависимости от различных рабочих температур следует использовать трубу котла среднего или высокого давления. Обычно классифицируются как следующие случаи:
a. Рабочая температура обычной трубы котла ниже 450 ℃. Трубопровод котла среднего давления в основном использует процесс горячей прокатки или процесс холодного волочения.
б. Трубы котлов высокого давления часто используются в условиях высоких температур и высокого давления. Под действием высокотемпературных дымовых газов и пара в трубе будет происходить окисление и коррозия. Требуется котельная труба высокого давления, обладающая высокой прочностью, высокой стойкостью к окислению и коррозии и хорошей стабильностью ткани.
Методы производства котельных труб
Метод производства стальных труб для котлов среднего и высокого давления такой же, как и бесшовных стальных труб, но следует отметить некоторые ключевые производственные процессы:
Тонкое волочение, полировка поверхности, горячая прокатка, холодная вытяжка , тепловое расширение
Методы термической обработки, применяемые в трубах котлов
Термическая обработка – это метод изменения физических свойств труб котлов высокого давления путем нагрева и охлаждения.
Термическая обработка может улучшить микроструктуру трубы котла высокого давления, чтобы удовлетворить требуемые физические требования. Прочность, твердость и износостойкость достигаются термической обработкой. Для получения этих характеристик необходимо применять закалку, отжиг, отпуск и поверхностную закалку.
а. Закалка
Закалка, также называемая закалкой, заключается в том, что трубу котла высокого давления равномерно нагревают до соответствующей температуры, затем быстро погружают в воду или масло для быстрого охлаждения и охлаждают на воздухе или в зоне замораживания. Так что труба котла высокого давления может получить необходимую твердость.
б. Закалка
Труба котла высокого давления после закалки становится хрупкой. А напряжение, вызванное закалкой, может привести к тому, что труба котла высокого давления выйдет из строя и сломается. Для устранения хрупкости можно использовать метод отпуска. Хотя твердость трубы котла высокого давления меньше, ее ударная вязкость может быть увеличена, чтобы уменьшить хрупкость.
в. Отжиг
Отжиг – метод устранения внутренних напряжений в трубах котлов высокого давления. Метод отжига заключается в том, что стальные детали необходимо нагреть до критической температуры, затем поместить в сухую золу, известь, асбест или закрыть в печи, после чего дать медленно остыть.
Основной метод удаления ржавчины
a. Очистка
Использование растворителя и эмульсии для очистки поверхности трубы котла высокого давления с целью удаления масла, смазки, пыли, смазки и подобных органических веществ. Но он не может удалить пыль, оксидную кожу, сварочную медицину и так далее. Так что это только как дополнительный метод в антикоррозионном производстве.
б. Инструмент
Инструмент для удаления ржавчины в основном используют проволочную щетку и другие инструменты для шлифовки поверхности трубы котла высокого давления. Он может удалить рыхлую или коробящуюся оксидную пленку, ржавчину, сварочный шлак и так далее. Ручной инструмент может достигать уровня SA2, механический инструмент может достигать уровня SA3.
Если окалина оксида железа прикреплена к поверхности, она не может достичь глубины закрепления, требуемой антикоррозийной конструкцией.
г. Кислотная очистка
Трубы котлов высокого давления обычно используют химические и электролитические методы для травления.
д. Распылительное удаление ржавчины
Распылительное удаление ржавчины не только полностью удаляет ржавчину, окислы и грязь, но и позволяет достичь требуемой равномерной шероховатости трубы котла высокого давления под действием абразивного удара и силы трения.
Спай для удаления ржавчины может не только увеличить физическую адсорбцию на поверхности трубы котла высокого давления, но и усилить механическую адгезию между антикоррозионным слоем и поверхностью трубы. Таким образом, удаление ржавчины распылением является идеальным методом удаления ржавчины при коррозии трубопровода.
Запросите предложение сейчас
6 ключевых моментов, которые необходимо знать о сантехнике в котельной
Чтобы стать успешным сантехником, необходимо понимать, какие работы вам доступны.
Например, домашний сантехник захочет ознакомиться с устаревшей сантехникой в старых домах, а также с модернизированными, эффективными вариантами, к которым ваши клиенты проявляют больший интерес. Перенесите это на коммерческий уровень, и дела пойдут еще дальше. Теперь у вас есть больше типов сантехнических систем, на которые нужно обратить внимание, и сантехника в котельной является одной из наиболее важных областей, на которые вам нужно обратить внимание в этом отношении. Вот некоторые из ключевых элементов, которые вы должны иметь в виду.
Что такое сантехника в котельной?
Схема трубопровода котельной является частью большой системы. Сантехника котельной является частью общей котельной системы, которая, в свою очередь, является частью большей гидравлической системы сооружения. Давайте сначала поговорим о четырех основных частях котла:
Фото АлхимаГорелка:
Эта область начинает сгорание в котле, а термостат посылает команду на выработку тепла. Форсунка горелки распыляет топливо, чтобы воспламенить его.
Камера сгорания:
Здесь сгорает топливо, температура которого может достигать 100 градусов. Выделяемое отсюда тепло поступает в теплообменник.
Теплообменник:
Нагревает воду без прямого контакта с жидкостью, аналогично кипячению воды в кастрюле над плитой. Затем вода перекачивается по трубам к обогревателям или плинтусным радиаторам.
Водопроводные системы котла:
Эта область, которую вы, скорее всего, будете обслуживать, распределяет тепло. Однако вам может потребоваться понимание аспектов всех четырех частей, чтобы выполнять свою работу.
У вас есть множество вариантов
Не все котельные системы одинаковы, и, скорее всего, материалы и компоновка водопроводной системы вашего котла различаются. Во-первых, у вас есть две основные системы стальных котлов:
Жаротрубные котлы:
Здесь дымовые газы проходят через прямые трубы, окруженные водой. Вода превращается в пар. Как правило, это идеальный вариант, когда речь идет о коммерческих и промышленных приложениях.
Водотрубные котлы:
В них вода проходит по трубам и клапанам, а горение происходит вокруг труб. Они лучше подходят для промышленного использования, а не отопления. Хотя они могут выдерживать более высокие давления и температуры, они дороги и их сложнее чистить.
После этого у вас есть чугунные котлы. Здесь есть три различных типа секций, в том числе:
— Цельный чугун: Они имеют только один литой сосуд высокого давления.
— Горизонтальные: Эти секции укладываются друг на друга, соединяются нажимными ниппелями.
— Вертикально-секционные: Эти секции стоят вертикально, как нарезка хлеба.
Существуют и другие типы котлов, с которыми вы можете столкнуться. Например, конденсационный котел обычно используется для подачи тепла или пара на предприятии, где в котел добавляется вода. Водяные котельные системы используют петлевую систему трубопроводов для нагрева воды и обычно используются для отопления помещений.
Низкое давление воды имеет значение
Одна вещь, которую вы хотите передать своим клиентам, а также сделать самостоятельно, это убедиться, что давление воды в конструкции работает должным образом, чтобы помочь заполнить ваши трубы отопления водой. Если вы этого не сделаете, ваши краны и приборы не смогут обеспечить горячую воду, пока котел включен. Любым работам с котлом должна предшествовать оценка давления воды.
Фото AlexxxeyНе отставайте от технического обслуживания
Даже если котел технически исправен, если он не работает с максимальной эффективностью, вы можете платить намного больше в плане счетов за отопление. В результате, всякий раз, когда сантехники работают с котельными или устанавливают новую, рекомендуется порекомендовать план обслуживания. Это означает, что котел обеспечивает все свои преимущества в любое время.
В некоторых случаях бойлеры могут заменить водонагреватели
До сих пор мы много говорили о сантехнике котельной в контексте отопления.
Кроме того, в некоторых случаях бойлер может использоваться вместо нескольких водонагревателей в жилых условиях. Обычно это связано с нехваткой места или проблемами с вентиляцией. Обычными примерами являются отели и аналогичные структуры гостеприимства. Вы должны помнить, если это произойдет с клиентом, так как это повлияет на то, как вы обслуживаете сантехнику.
Бойлеры и водонагреватели не взаимозаменяемы
При этом бойлер не всегда является водонагревателем для помещения или участка. Например, бойлеры иногда используются для обогрева коммерческих бассейнов. Опять же, в большинстве случаев это относится к жилым комплексам или отелям. Причина этого в том, что котлы имеют гораздо большую мощность, а это означает, что они более способны нагревать большие бассейны. Кроме того, есть опасения, что химикаты для бассейнов могут вызвать проблемы с вашим обычным водонагревателем. В этих условиях котел является лучшим выбором.
